Устройство КПП ЗИЛ-130 и схема переключения передач автомобилей данной марки

24.03.2022

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

Перемена передач работает за счет пятискоростной механической коробки, которой снабжен каждый автомобиль этой серии. Синхронизаторы добавлялись ко всем скоростям за исключением пятой. Местом расположения рычага, корректирующего показатели по необходимости, стала крышка наверху.

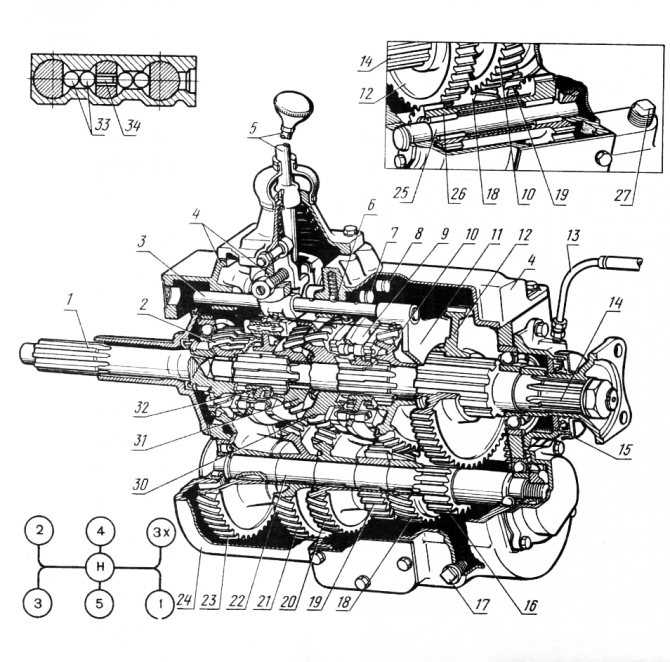

1 — ведущий вал; 2, 18, 24, 34, 35 и 37 — подшипники; 3 — крышка подшипника ведущего вала; 4 — синхронизатор четвертой и пятой передач; 5 и 31 — шестерни четвертой передачи; 6 и 29 — шестерни третьей передачи; 7 — вилка переключения четвертой и пятой передач; 8 — вилка переключения второй и третьей передач; 9 — шарик фиксатора; 10 — пружина фиксатора; 11 — штифт замка; 12 — шарик замка; 13 — синхронизатор второй и третьей передач; 14 и 27 — шестерни второй передачи; 15 — вилка переключения первой передачи и заднего хода; 16 — шестерня первой передачи и заднего хода; 17 — вентиляционная трубка; 19 — распорное кольцо; 20 — фланец; 21 — гайка фланца; 22 — крышка подшипника промежуточного вала; 23 — гайка крепления подшипника; 25 — картер коробки передач; 26 — ведомый вал; 28 — шестерня заднего хода; 30 — втулка шестерни четвертой передачи; 32 — промежуточный вал; 33 — шестерня постоянного зацепления промежуточного вала; 36 — гайка крепления подшипника ведущего вала; 38 — распорная втулка; 39 — ось блока шестерен заднего хода; 40 — блок шестерен заднего хода; 41 — пробка наливного отверстия; 42 — пробка спускного отверстия; 43 — крышка коробки передач; 44 — картер рычага; 45 — пружина рычага; 46 — рычаг; 47 — упор предохранителя.

Передача №1 связана с движением по полному бездорожью. Характерно расположение «на одном плече» с задним ходом. Цель — увеличение скорости раскачивания. Например, если грязь и снег рыхлого типа располагаются повсюду. Чтобы выбраться из сложившейся ситуации, достаточно, чтобы 1-ая и задняя передача включались попеременно. Ознакомиться со списком деталей для нее и, в частности, с промежуточными кольцами С/И игольчатого подшипника шестерни для первой передачи можно в каталоге сайта.

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда, когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой, так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике, сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

1 — рычаг переключения передач; 2 — электропневматический клапан; 3 — трубка сапуна; 4 — раздаточная коробка; 5 — шланг подвода воздуха к воздушно-диафрагменной камере; 6 — вилка тяги; 7 — возддушно-диафрагменная камера; 8 — контргайка; 9 — фланец вала привода переднего моста; 10 — продольная балка; 11 — болт крепления раздаточной коробки; 12 — шток включения первой передачи; 13 — шток включения второй передачи; 14 — трубка подвода воздуха к электропневматическому клапану; 15 — тяга включения первой передачи; 16 — тяга включения второй передачи; 17 — оттяжная пружина; 18 — коробка передач; 19 — серьга рычага.

Получение нужных мощностных показателей обеспечивается за счет передачи энергии в направлении раздаточной коробки за счет присутствия КПП в трансмиссии, через карданный вал. Есть термин «раздатки» в соответствии с профессиональным сленгом.

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

От КПП идет крутящий момент, который за счёт коробки преобразуется и передается дальше. В конечном итоге, он доходит до колес и мостов, расположенных сзади грузовых автомобилей. Привод переднего типа активируют автоматически, либо вручную. Раздатка поддерживает пониженную передачу, коэффициент которой составляет 2.08. Актуальность решения возрастает при наличии следующих усложненных для передвижения условий:

Все это приводит к возрастания крутящего момента минимум в 2 раза. Он передается раздаткой на приводы колёс. Благодаря такому подходу мотор не начинает перегреваться, что обеспечивает отсутствие преждевременного выхода агрегатов из строя.

Автомобиль ЗИЛ – это мощный грузовой автотранспорт, который отлично подходит для эксплуатации по пересеченной местности. Со стороны владельца данного транспортного средства, механика требует минимального обслуживания, независимо от условий эксплуатации ЗИЛа.

Машину актуально использовать для строительно-монтажных работ. Популярность данной техники объясняется тем, что она прекрасно адаптирована к отечественным условиям. Приемлемая стоимость машины, возможный ее дешевый ремонт делают приобретение данного автотранспорта выгодным. Продолжительный период времени данная марка авто выпускалась на заводе им. Лихачева. Коробку передач на ЗИЛ 130 данный завод начал выпускать в первой половине 1960-х гг.

Технические характеристики ЗИЛ 130 гласят, что грузоподъемность авто равна 6000 кг, полная масса машины превышает 10000 кг. Двигатель включает 8 цилиндров, мощность может доходить до 150 лошадиных сил. На автомобилях ЗИЛ скоростей может быть 9. Все это дополняется синхронизаторами инерционного типа.

По канавкам колесо с зубцами начинает двигаться, как только первую передачу активируют. Потом с помощью вала промежуточных разновидностей происходит зацепление между конструкцией и карданом от 1-ого режима в КПП. По шестеренкам и другим вспомогательным частям движется крутящий момент, за счет первичного шкива. Тогда передаточное число равно 7.44.

Зубчатое колесо промежуточной разновидности отчасти уже функционирует вместе со всей системой. Результат — передача крутящего момента к вторичным элементам, от первичных. Сам показатель по передаточному числу доходит до 4.1.

Третья передача активируется с прекращением воздействия синхронизирующего диска на элементы второй. Шлицы передают муфту, которая потом соединяется с соответствующими элементами в КПП. И здесь крутящий момент переходит в сторону вспомогательных элементов.

Начало действия четвертой передачи приводит к активации соответствующего синхронизатора. То же самое касается задних передач, но механизмы работают здесь в обратном порядке. Только крутящий момент переходит к вторичным элементам через все шесть шестерен. Так и работает коробка ЗИЛ 131, схема у машины почти не менялась.

При включении синхронизированной передачи происходит следующее: каретка 2 синхронизатора вместе с вилкой 9 или 10 перемещается в сторону включаемой передачи. При этом движение каретки через три фиксатора передается конусным кольцам 3, которые жестко связаны между собой с помощью трех блокирующих пальцев 1, до упора в конус шестерни.

Из-за разности окружных скоростей включаемых элементов (шестерня и каретка синхронизатора) и осевого давления, передаваемого через фиксаторы, которые удерживают каретку от свободного осевого перемещения, на конических поверхностях возникает момент трения. Под действием момента трения происходит смещение каретки относительно блока конусных колец до упора в блокирующую поверхность пальцев 1, которая препятствует свободному осевому движению каретки. Вследствие этого происходит выравнивание окружных скоростей переключаемых элементов (происходит синхронизация).

Для нормальной работы синхронизаторов ЗИЛ-130 и предупреждения и преждевременного износа колец необходимо правильно и своевременно регулировать свободный ход педали сцепления. Если сцепление «ведет», переключение передач становится затруднительным. В случае включения синхронизированных передач с шумом следует немедленно выяснить причину неисправности и устранить ее.

Все составляющие узлы системы трансмиссии подвергаются естественному износу. Доверять ремонт коробки передач на ЗИЛ 130 следует профессионалам, работающим в автосервисе, который предлагает данные услуги, где можно заказать, например, ремонт редуктора.

Следует отметить, что помимо естественного износа отдельных комплектующих деталей трансмиссии, преждевременно данная система может дать сбой из-за того, что владелец ЗИЛа использует некачественную трансмиссионную жидкость.

Рабочая жидкость заливается во внутреннюю часть картера. Когда происходит разборка коробки передач важно не допускать попадания в нее грязи. В противном случае может появиться заедание зубчатых колес, относящихся к ведомому валу.

Проверку уровня масла и его доливку следует во время прохождения ТО-2. Для промывки КПП нельзя применять керосин, следует использовать специальную промывочную жидкость. Только после этого в картер заливается свежее масло.

Транспортное средство оснащается механической КПП (5 ст.). Особенность данной коробки передач на ЗИЛ 130 в том, что она позволяет совершать передвижения без помех при переключении передач. Эффективно происходит маневрирование на проезжей части.

В состав КПП на авто ЗИЛ 130 входят два синхронизатора. Они обеспечивают выравнивание возникающих угловых скоростей соединяемых зубьев. В их основу легли: муфта, конусное кольцо, блокирующий и фиксирующий палец, пружина. Роликовые подшипники отлично переносят приходящиеся нагрузки. На них установлен блок реверсивного движения. Машина поддерживает установку первичного вала на 24 зуба.

Указанную деталь коробки передач ЗИЛ-130 собирают на столе. При этом резьба должна смотреть вниз. На шлицы наносят смазку. Далее устанавливают шестерню первой скорости, паз ступицы направляют в сторону фронтальной части первичного вала. Правильность сборки определяют путем проверки наличия ее свободного хода по шлицевым элементам.

На шейку также наносят смазку, монтируют шестеренку второй скорости, при этом зубчатый венец обращают в сторону переднего края вторичного шкива. Солидолом обрабатывают упорную шайбу, которую помещают в посадочное гнездо с кольцом стопорного типа. Зазор между боковой частью ступицы и указанной деталью не должен превышать 0,1 мм. Шестеренка при правильной установке будет свободно вращаться от руки.
