его назначение, устройство и обслуживание

Сейчас все современные бензиновые двигатели комплектуются инжекторной системой питания.  За счет того, что инжектор является более совершенным, то он практически вытеснил карбюратор на автотранспорте. Но по дорогам колесит еще большое количество автомобилей, двигатель которых оборудован карбюраторной системой.

Карбюратор — это основной узел такой системы, и главная его задача – приготовление топливовоздушной смеси в необходимой пропорции для последующей её подачи в камеры сгорания двигателя.

Всего имеется три вида карбюраторных систем, одна из которых – барботажная вовсе не используется, а две другие, включающие в конструкцию игольчато-мембранный и поплавковый карбюраторы вполне еще применимы и встретить их можно на самой разнообразной технике.

Из двух последних, на автотранспорте использовался только карбюратор поплавкового типа. Игольчато-мембранный же тип можно встретить на бензопилах, мотокосах и даже на авиатехнике.

Устройство и принцип работы карбюратора

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

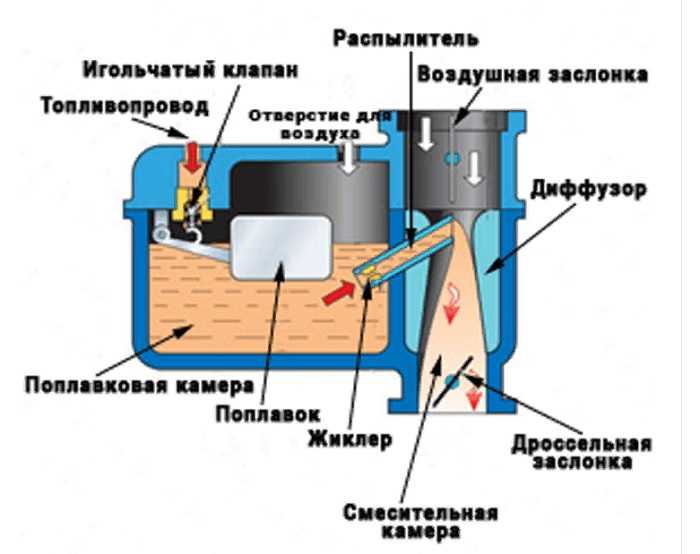

Что такое карбюратор? Простейший поплавковый карбюратор состоит из двух камер:

  1. поплавковой камеры;
  2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри устройства имеется поплавковая камера с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Видео: Устройство карбюратора (Специально для АВТОмладенцев)

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена топливным жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре двигателя поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Что еще входит в конструкцию?

Но это упрощенная схема карбюратора. На деле же выясняется, что карбюратор состоит из большого числа деталей и все значительно сложнее, ведь двигатель во время эксплуатации работает в разных режимах, при этом для каждого из них необходима смесь соответствующего состава.

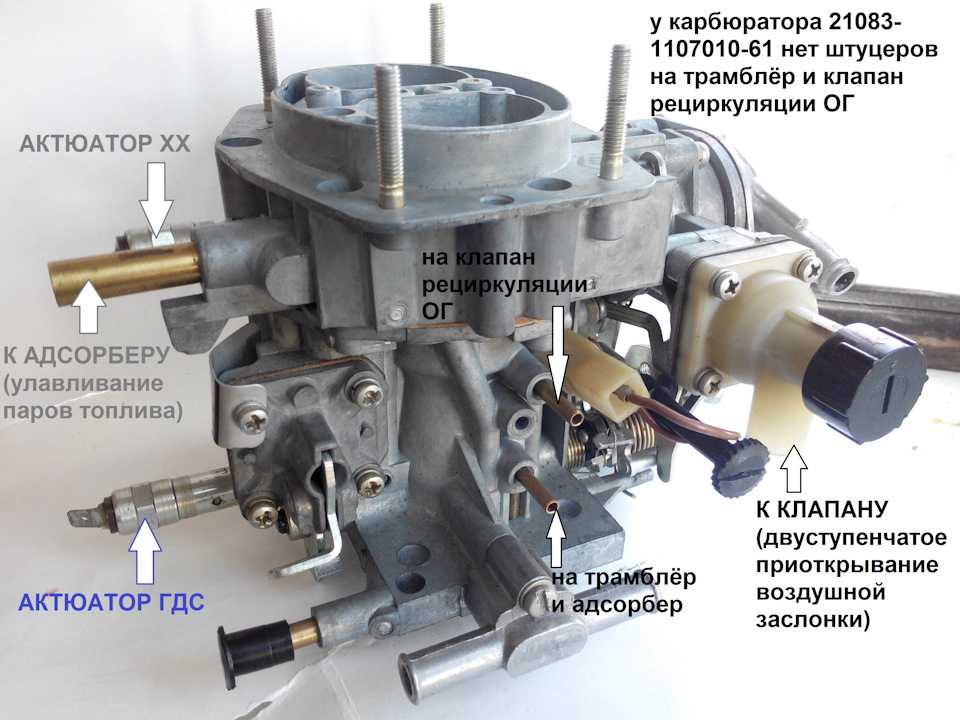

Поэтому современный карбюратор поплавкового типа имеет сложное устройство со значительным количеством каналов, вспомогательных систем и дополнительного оборудования. Все это позволяет карбюратору обеспечивать смесеобразование на любых режимах работы.

Поэтому в конструкции карбюратора, помимо двух камер, имеется:

  • система пуска;
  • главная дозирующая система;
  • система холостого хода;
  • насос ускорительный;
  • экономайзер;
  • эконостат;

Каждая из этих составляющих имеет свое назначение в устройстве карбюратора и обеспечивают подачу оптимальной по количеству и качеству смеси на любых режимах функционирования силового агрегата.

1. Система пуска

Система пуска обеспечивает подачу обогащенной смеси в цилиндры двигателя во время запуска мотора. Основным элементом этой системы является воздушная заслонка. В отечественных карбюраторах она имеет ручное управление (рукоятка подсоса, выведенная в салон). В зарубежных аналогах часто встречается автоматическая система пуска, которая самостоятельно регулирует степень открытия воздушной заслонки.

При этом система пуска конструктивно сделана так, чтобы предотвратить подачу переобогащенной смеси в цилиндры сразу после пуска мотора. Для этого привод заслонки сделан так, чтобы она имела возможность самостоятельно приоткрываться, обеспечивая обеднение смеси. К тому же она связана посредством системы тяг с дроссельной заслонкой, что позволяет карбюратору во время запуска и прогрева регулировать степень открытия этих заслонок.

2. Главная дозирующая система

Главная система дозировки обеспечивает основную подачу смеси в цилиндр при всех режимах работы мотора. Единственное, она не задействуется при работе двигателя в режиме холостого хода. Основная ее задача – подача необходимого количества смеси (несколько обедненной) в цилиндры двигателя. Для того, чтобы исключить переобогащение смеси в переходных режимах эта система осуществляет компенсацию недостающего количества воздуха путем подачи из распылителя не чистого бензина, а эмульсии, в которую уже подмешана часть воздуха. Для этого на большинстве карбюраторов топливо, перед попаданием в распылитель, проходит через специально проделанные эмульсионные колодца, где и осуществляется предварительное смешивание.

3. Система ХХ

Система холостого хода обеспечивает устойчивую работу силовой установки на малых оборотах, когда дроссельная заслонка полностью закрыта. Представляет она собой систему каналов по которым подается воздух и топливо под дроссельную заслонку. То есть, смесительная камера при таком режиме не задействуется, поскольку система ХХ изготавливает необходимое количество смеси и подает во впускной коллектор в обход ее. Дополнительно эта система включает в себя еще один канал – переходной, в задачу которого входит обеспечение поддержания стабильной работы мотора во время смены режима от ХХ до средних оборотов.

Ещё кое-что полезное для Вас:

  • Как проверить  датчик распредвала в автомобиле?
  • Что такое инжектор: принцип работы и устройство инжекторных систем
  • Что такое поршень двигателя внутреннего сгорания автомобиля?
Видео: Карбюратор ОЗОН. Диагностика и Ремонт

4. Ускорительный насос

Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дроссельной заслонки. В задачу этого насоса входит кратковременное обогащение смеси, что позволяет избежать «провала» при ускорении. Для этого имеется специальный канал, перекрытый шариковыми клапанами и оснащенный мембраной, привод которой осуществляется от дросселя. При резком нажатии на акселератор, шарики приоткрывают канал, а мембрана выдавливает порцию эмульсии в специальный распылитель, установленный перед диффузором.

Экономайзер и эконостат

Экономайзер обеспечивает максимальный выход мощности от мотора, когда это необходимо. Достигается это подачей обогащенной смеси за счет подачи дополнительной порции эмульсии в основной распылитель в обход главной системы дозировки.

Эконостат позволяет двигателю выдавать максимальную мощность при высоких оборотах. Для этого данный элемент обеспечивает подачу и бензина непосредственно из поплавковой полости и распыление его перед диффузором.

Это основные элементы и системы карбюратора. Также в его конструкции используется поплавковая камера сбалансированного типа. Чтобы бензин в ней поддерживался на заданном уровне, в камере не должно образовываться разрежение и для этого ее соединяют с атмосферой. Сбалансированная же камера подразумевает объединение ее с горловиной карбюратора, что предотвращает попадание в нее загрязняющих веществ вместе с воздухом.

Обслуживание карбюратора

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дроссельной заслонки для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

Карбюратор – составные части, принцип работы, частые проблемы + видео » АвтоНоватор

Спрашивается, зачем нам знать устройство карбюратора, ведь сегодня на каждом углу имеется станция техобслуживания, где всегда найдут поломку и своевременно ее устранят. Каждый читал в ПДД о неисправностях, с которыми нельзя двигаться вообще или же можно доехать до ближайшей СТО, а как определить, где на самом деле поломка и опасна ли она для перемещения? Вот поэтому и следует хотя бы на базовом уровне знать строение своего авто и основных его узлов.

Карбюратор – что это и как работает?

Это устройство выполняет в двигателе две основные функции. Первая заключается в распылении и смешивании горючего с воздухом. Происходит данный процесс таким образом: в струю топлива под большим давлением вводится воздушная струя, из-за разности скоростей происходит распыление первого. Причем стоит четко разделять то, что карбюратор распыляет, а не испаряет горючее. Последнее же происходит уже в цилиндре двигателя и во впускном коллекторе.

Другой задачей карбюратора считается создание оптимального соотношения топливно-воздушной смеси, чтобы обеспечить эффективное сгорание. В основном, это соотношение равно 14,7 части воздуха к 1 части горючего. Однако оно меняется, так, например, для движения на высоких скоростях, разгона и запуска холодного движка необходима обогащенная смесь (менее 14,7:1). Для движения со средней скоростью или запуска уже теплого двигателя потребуется обедненная смесь (количество воздуха должно превышать 14,7 части). В целом, колеблются эти значения в пределах от 8:1 до 22:1.

Устройство карбюратора: принцип работы

Состоит этот узел авто из следующих элементов: поплавковая камера, дроссельная заслонка, жиклер с распылителем и диффузор. Схема карбюратора, вернее принцип его работы, выглядит примерно так. Топливо (из топливного бака) течет по специальному шлангу и попадает в поплавковую камеру, где находится латунный пустотелый поплавок, который при помощи запорной иглы и регулирует его количество. Но, как только вы заведете двигатель, горючее будет расходоваться, и соответственно его уровень опускается, вместе с поплавком и запорной иглой.

Таким образом, в поплавковой камере постоянно поддерживается одинаковый уровень бензина, что весьма важно для работы двигателя.

Далее в ход идут жиклеры, именно через них топливо из поплавковой камеры попадает в распылитель. Благодаря специальной воздушной подушке, в которой находится диффузор, в цилиндр также попадает и наружный воздух. Для того чтобы скорость подачи воздуха была максимальной, распылитель располагают в наиболее узкой части диффузора. Дроссельные заслонки регулируют количество топлива, которое попадает в цилиндр. В автомобилях дроссельные заслонки приводятся в движение при помощи ножного привода, в мотоциклах – за счет ручного.

Схема карбюратора и сбои в ее работе

Так как карбюратор непосредственно связан с двигателем автомобиля, то и любые проблемы, возникшие с ним, могут нанести значительный урон вашему «железному коню». Абсолютно все его неполадки отражаются на работе двигателя. В некоторых случаях он вообще отказывается работать, в других – работает плохо. Ниже приведены основные неполадки, которые могут возникнуть в карбюраторе и их характерные признаки:

  • Если засорились жиклеры карбюратора, тогда, несмотря на то, что и уровень топлива в норме, и сам двигатель автомобиля в порядке, он все равно не будет запускаться. Это весьма серьезная проблема и ее причиной, чаще всего, служит нарушение режима самоочистки.
  • Если засорился эмульсионный жиклер, то двигатель будет глохнуть сразу же после того, как вы отпустили педаль газа.
  • Черный дым валит из выхлопной трубы – это характерный признак того, что в поплавковой камере топлива больше, чем должно быть. Вам следует проверить состояние поплавка и клапанов.
  • Маленький зазор в контактах прерывателя приведет к неустойчивой работе двигателя.
  • Если герметичность клапанов бензонасоса нарушена, то топливо в карбюраторе может испариться. В этом случае придется долго крутить стартер, прежде чем заполнится поплавковая камера.
