Разболтовка и сверловка дисков УАЗ Патриот

УАЗ Патриот с завода комплектуется преимущественно колесными дисками 16 диаметра, которые смотрятся на данном внедорожнике не совсем эстетично. Огромный двухтонный автомобиль, предназначенный для преодолений различных препятствий, оснащен таким маленькими колесами. Очень часто владельцы популярного внедорожника принимают решение по замене штатных дисков на другие, более практичные. Но прежде чем прибегнуть к замене этих приспособлений или же попросту осуществить сезонную замену колес, важно знать, что в таком случае не обойтись без разболтовки. Что же такое разболтовка на внедорожнике, как она производится и что нужно о ней знать, все это мы узнаем из данного материала.

Содержание

• Что такое разболтовка
  • Маркировка и расшифровка
  • Разбираемся со сверловкой

Что же такое разболтовка на УАЗ Патриот? Разболтовка на внедорожнике представляет собой комплекс неких параметров, которые приведены к определенным стандартам. Итак, к разболтовке относятся следующие характеристики:

1. Количество отверстий в дисках, с помощью которых осуществляется его закрепление к ступице. Число отверстий для каждой модели автомобиля может отличаться, но на УАЗ Патриот оно равняется 5. То есть каждое колесо прикручивается с помощью пяти болтовых соединений.
2. Расположение отверстий. Независимо от того, сколько отверстий имеется на диске, располагаться они должны строго на определенном равном расстоянии друг от друга.
3. Диаметр расположения отверстий под болтовые соединения. Данная характеристика обозначается буквами PCD. Если говорить простыми словами, то – это диаметр окружности, на которой расположены отверстия для закрепления с помощью болтов. Это обозначение еще называется сверловкой. Сверловка на внедорожнике составляет 139,7 мм.

Данные значения являются обязательными, если вы собрались осуществлять замену штатных дисков на литые. Если обычные штамповки для УАЗ Патриот выпускаются только в одном варианте и отличаются только радиусом, то литые – имеют много вариаций для установки на разные авто. Чтобы правильно подобрать их для себя, важно знать не только маркировку нужных параметров, но и их обозначение, о чем выясним далее.

Маркировка и расшифровка

Используем в качестве примера маркировку штатного устройства на внедорожнике УАЗ Патриот и попытаемся их расшифровать. Обозначение штатных дисков Патриота: 7,0Jх16Н2 ЕТ35 PCD – 5/139,7 d66.6. Что это означает, выясним далее.

Значение 7,0j является шириной изделия, измеряется непосредственно в дюймах. Ниже на схеме эти характеристики показаны стрелками.

16 – это диаметр диска, который также измеряется непосредственно в дюймах. Это штатный размер, но на внедорожник могут ставится диски с 15, 17 и даже 18 диаметрами.

5/139,7 – данное значение на Ульяновском детище и является той самой разболтовкой. Цифра 5 означает количество отверстий для закрепления агрегата, а 139,7 – это диаметр окружности их расположения. Не следует путать его с диаметром самих отверстий. Диаметр окружности расположения отверстий называется сверловкой или PCD, который отличается у каждого производителя автомобилей и зависит непосредственно от конструкции ступицы.

Чем точнее подбираются характеристики колесных дисков с соблюдением PCD, тем безопаснее будет расположение его на ступице. Малейшие неточности могут повлечь за собой не самые лучшие последствия, поэтому выбирайте детали, полностью подходящие по сверловке. Сверловка является важным параметром для каждой модели автомобиля, а все остальные параметры могут отличаться: ширина дисков, вылет или его диаметр.

Что же такое вылет на внедорожнике УАЗ Патриот? Значение ЕТ35 и является вылетом, которое обозначается в миллиметрах. Вылет представляет собой зазор между плоскостью, к которой осуществляется крепление дисков к ступице, и центром ширины диска. Если плоскости совпадают, то вылет считается нулевым, но в данном случае штатный агрегат имеет вылет 35 мм. Существует также положительный и отрицательный вылеты. На схеме ниже представлено наглядное расположение центральной плоскости для определения положительного и отрицательного вылетов.

Разбираемся со сверловкой

Если вы запланировали произвести замену штампованных дисков на литые, то вам потребуется выяснить в первую очередь параметр PCD или сверловки. Обозначается данный параметр непосредственно на самом диске, с обратной стороны. Если агрегат не имеет маркировки, то замеры можно произвести самостоятельно, но лучше поискать другой вариант, на котором производитель указал этот важный параметр. Чтобы определить сверловку самостоятельно, потребуется воспользоваться линейкой. Необходимо замерить расстояние между центрами двух соседних отверстий, и разделить его на необходимый коэффициент.

В случае для внедорожника УАЗ Патриот, необходимый коэффициент равен 0,5878. Этот коэффициент для устройств с пятью отверстиями, для всех иных имеются свои значения.

Большинство производителей заблаговременно стараются увеличивать размеры отверстий, чтобы агрегат мог подойти не только для одной модели авто. В таком случае к устройству обязательно полагаются переходные кольца. С помощью таких колец можно надежно зафиксировать колесо на ступице.

На основании всего изложенного, можно отметить, что выбирая диски для своего автомобиля, следует уделить особое внимание сверловке и разболтовке, ведь именно эти параметры является основными. Даже малейшие миллиметры расхождения могут стать причиной неправильной затяжки, что повлечет за собой самоотвинчивание колеса во время движения.

Поэтому обращайте особое внимание не только на дизайн приобретаемого агрегата, но и на его параметры, и только так вы обзаведетесь правильными и надежными дисками.

Какая разболтовка на ниве шевроле

Какая разболтовка колёсных дисков на Ниве Шевроле: заводские параметры

Колёсные диски, как и любая деталь в автомобиле, может со временем стать непригодной к использованию. Но у дисков есть ещё одна слабая сторона. Они могут просто надоесть. Когда станет вопрос о поиске замены для штатных дисков на Ниву Шевроле, одного дизайнерского решения будет не достаточно, необходимо знать ещё несколько важных параметров, а разболтовка колёсных дисков на Нива Шевроле, хоть 15-го, хоть 16-го радиуса, должна соблюдаться неукоснительно.

Что такое разболтовка диска на Ниве Шевроле

Диаметр колёсного диска — это далеко не определяющий параметр для любого автомобиля, в том числе и для Шевроле Нива.

С самого начала выпуска, с 2000 года, на автомобиль устанавливали диски диаметром 16 дюймов и двигатель 1,8 л. Позже на все 1,7-литровые автомобили начали ставить 15-дюймовые колеса, а с 2007 года ими комплектовались и 1,8-литровые машины в зависимости от комплектации.

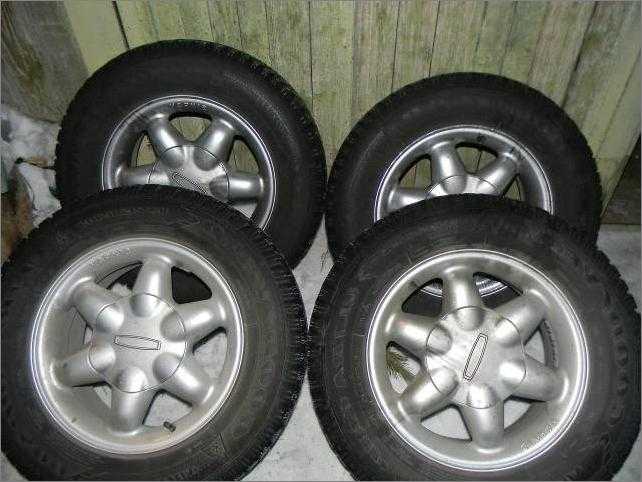

Литые диски с стандартной разболтовкой.

Однако есть ещё несколько размеров, которые следует принимать во внимание при подборе:

• ширину габаритную;
• ширину посадочная;
• габаритный диаметр;
• вылет диска;
• размер отверстия по центру;
• размер крепёжных отверстий;
• количество крепёжных отверстий.

Наиболее важными остаются как раз четыре последних параметра, которые влияют не только на саму возможность установки диска, но и на безопасность.

Данные по разболтовке

Каждый диск имеет своё обозначение. Кроме посадочного диаметра под резину, необходимо обращать внимание на разболтовку, а этот параметр обозначается как PCD, pitch circle diameter. Он показывает количество крепёжных отверстий и радиус, по которому располагаются их центра.

Чтобы правильно подобрать колёсный диск, необходимо знать его параметры.

Для Шевроле Нивы это параметр равен 5х139,7 при стандартном выносе 40 мм и 5х139 при выносе 48 мм. Это значит, что пять отверстий расположены на радиусе, равном 139 или 139,7 мм.

Зачем знать разболтовку?

Последствием неверно подобранного диска может стать серьёзная поломка или ДТП.

Знать эти параметры нужно вот зачем. Мы устанавливаем диск на ступицу и затягиваем крепёжные гайки с усилием 62–77 Нм чётко по требованиям завода. Однако при установке диска производитель оставляет некоторый зазор между шпилькой и посадочным отверстием, то есть, шпилька и отверстие имеют определённый зазор, который при затяжке выбирается конусными гайками и конусными отверстиями на дисках.

Так колесо центрируется и затягивается, плотно прилегая к привалочной плоскости ступицы.

Если же нам попадётся диск с разболтовкой 5х140,5 , разницу в миллиметр на глаз мы не ощутим. При этом колесо может нормально одеться на шпильки. Однако в тот момент, когда мы начнём затягивать гайки, точно по конусу затянется только одна из пяти, а остальные будут либо недожаты, либо колесо установится с небольшим перекосом.

Чем это может закончиться, понятно — вибрация колеса на скорости, вероятность откручивания диска на ходу. Заметьте, это из-за одного миллиметра несовпадения в параметре PCD.

Все параметры колёсного диска

В каждом каталоге кроме красивого дизайна литой, штампованный или кованый диск маркируется индексами и размерами.

Соблюдение рекомендованных параметров позволит верно подобрать колёсный диск.

Диск на Ниву Шевроле может обозначаться так: 6Jx15-5×139,7-ЕТ40-DIА98,5 .

Разжуём каждый из этих индексов в отдельности:

• 6J — это посадочный размер диска, выраженный в дюймах, J указывает на тип профиля закраин на диске;
• 15 — диаметр кольцевой части покрышки;
• 5 — количество посадочных отверстий;
• 139,7 — диаметр, на котором отложены центра крепёжных отверстий;
• ЕТ40 — вылет диска, то есть расстояние в миллиметрах от привалочной плоскости ступицы до геометрического центра диска по ширине;
• DIA 98,5 — это посадочный размер ступицы, соответственно, размер центрального отверстия на диске.

Выводы

Правильный выбор диска и резины залог хорошей езды.

Исходя из особенностей маркировки, теперь легко подобрать замену штатным дискам для Нивы Шевроле. При этом нужно учитывать, что чем меньше значение выноса ЕТ, тем больше колесо будет выступать за колёсные арки.

Для Шнивы нормальными значениями по выносу считают от 40 до 48 . Чем меньше значение выноса, тем выше будет нагрузка на ступичные подшипники и на элементы подвески.

Выбирайте диски правильно, тогда Нива Шевроле позволит ехать, не выбирая дороги. Удачного выбора!

Почему важно знать разболтовку Нивы Шевроле?

При смене колесных дисков нужно учитывать их геометрические размеры.

Сюда относится диаметр, ширина, вылет и разболтовка.

И если первые два параметра имеют определенные допуски, то третий обязательно должен соответствовать установленным размерам.

Что означает данный параметр диска

Колесные диски автомобилей крепятся к ступицам при помощи болтов. Их количество и расстояние друг от друга зависит от модели авто, нагрузки на колесо и других факторов.

На Ниве Шевроле колеса крепятся пятью болтами. Они расположены на равном удалении от центра. Разболтовка — это маркировка (описание) посадочных отверстий под крепежные болты.

Она характеризуется двумя цифрами: диаметр окружности, на которой находятся центры отверстий, и их количество.

Для чего нужно её знать и соблюдать

Коническое посадочные отверстия в диске сделаны с небольшим припуском, которые выбираются при затяжке болтов. При этом центр колеса точно совмещается с центром ступицы. Если поставить диски, расстояние между отверстиями которых отличаются от номинального значения на 1-2 миллиметра, разница не будет заметна на глаз. Но колесо будет установлено с небольшим перекосом, который станет причиной вибрации и ускоренного износа резины.

Важно: нужно ставить колеса, расстояния между креплениями которых соответствуют рекомендациям производителя.

Какая разболтовка у колес Шеви Нива

На этот автомобиль устанавливаются пятнадцати- и шестнадцатидюймовые колесные диски с пятью болтами крепления. Однако расстояние между крепежными отверстиями зависит вовсе не от радиуса. Здесь играет роль другой ключевой момент — вылет.

При стандартном 40-миллиметровом вылете параметры разболтовки равны 5х139,7. На Ниве Шевроле может быть установлен другой тип дисков. Он отличается увеличенным вылетом — 48 мм. В этом случае нужны колеса с расстояниями между болтами 5х139.

Видео о всех параметрах дисков, в том числе и про отверстия под болты

Всё о дисках на Шеви Ниву и почему не стоит ставить колеса от Волги?

Что необходимо знать о колесах Шевроле Нивы и аксессуарах для них?

Почему стоит регулярно проверять давление в шинах Нивы Шевроле и как оно влияет безопасность?

Какая Разболтовка На Ниве Шевроле

Внешний вид машины. это лицо его водителя. Если машина постоянно грязная и неопрятная, то, скорее всего, ее владелец не очень аккуратен. Если автомобиль горит и его внешний вид поражает, то владелец транспортного средства явно любит свои вещи и ценит их. Один из хороших способов улучшить внешний вид вашего автомобиля. это поменять колеса. Но чтобы успешно завершить эту операцию, надо знать, что такое болт «Шевроле Нива» с радиусом 15, например и т. д.

Что означает болтовое соединение?

Стоит начать с того, что колеса автомобиля прикреплены к такой части кузова, как ступица. Возможны два варианта монтажа. В первом случае. это спицы во втором случае. это болты. Колесные крепежные спицы используются в этом случае, если общий вес машины, а также общий вес дисков не очень велик. Болты, наоборот. Также важно знать, что количество крепежных элементов, другими словами, спиц или болтов, может варьироваться. Это очень важная информация надо знать для общения «Шевроле Нива» или хотя бы какую-нибудь другую машину. Поэтому при покупке таких деталей, как диски, важно обращать внимание на то, сколько у них отверстий для крепления.

Чтобы сразу понять, сколько отверстий у дисков, вы можете отметить их, например, 5/112. Эти цифры показывают, что в запасной части имеется пять отверстий, а сам диск имеет диаметр 112 мм. Естественно, данные маркировки будут разными для каждой машины. Потому что перед болтом «Шевроле Нива» Вам нужно знать диаметр дисков и количество отверстий для болтов.

Как начать разбрасывание?

Нива SCAD Titanium R16 Легкие диски (

нива), Шевроле Нива, Лада 4х4

Заказ выполнен SCAD диски Титан R16 на нива (нива), Шевроле нива, Официальное приложение от жигулей 4х4.

Замена резины в поле от R15 до R16 и измерение высоты зазора

Помощь проекта. Перепад высот при кукурузное полебыла резина 15, заменена на 16.

Для того, чтобы успешно выполнить В этой операции вы должны правильно выбрать подходящую замену для тех дисков, которые уже существуют. Эта проблема может быть решена очень просто. Вы можете взять с собой одну копию вашего старого диска и просто выбрать замену, которая будет соответствовать рисунку болтов и диаметру. Однако, если это невозможно, то мы можем поступить иначе. Используя штангенциркуль, вы можете измерить точное расстояние между каждым отверстием в диске, а затем выбрать его в магазине. Но следует отметить, что этот метод работает только при наличии четного количества отверстий. Если есть 3 или 5, то есть другой способ. Измеряет расстояние между краями отверстий диска, которые находятся рядом. И после этого мы умножаем полученный индекс на коэффициент, который для 3 лунок составляет 1155, а для 5,770.

Болтаем «Шевроле Нива»

В стандартное оснащение этого автомобиля входят колеса размером R15, то есть радиусом 15. Для установки или вращения колес этого типа имеется дрель 5х139,7. Однако это еще не все. Выгнать «Шевроле Нива» может быть от 40 до 48 мм. Это важно при установке болтов, потому что, если навес составляет 48 мм, то сверло должно быть заменено другим 5×139. Сверла меняются, потому что эти колеса будут тяжелее, а колесная база с ними больше. Непосредственный монтаж осуществляется с помощью спиц, которые снижают давление колес на подвеску автомобиля. Это очень важно, если вы планируете кататься по бездорожью.

Нюансы выбора

Для того, чтобы успешно выполнить схему болта «ниваChevrolet«, а также последующей замены дисков, вам необходимо знать несколько сокращений, которые обязательно подойдут. Маркировка заводских деталей машины будет принята за объяснение. Они имеют следующие значения: 5J x 16 h3 ET = 58, DIA = 98, PCD = 5 x 139, 7.

• 5J. это означает, что шина не более 5 дюймов подойдет для этого привода;
• 16. Это диаметр обода колеса, который отображается в дюймах;
• h3. это показатель количества охоты на них 2;
• ET Это покрытие диска указано в миллиметрах;
• Диаметр Это значение указывает диаметр втулки в миллиметрах;
• PCD. указывает количество крепежных отверстий, а следующее число указывает диаметр окружности расположения этих отверстий.

Это все необходимые знания, которые будут полезны для успешного ведения разговора. «Шевроле Нива»,

Схема колесных болтов

и ее значение для колес

06.02.2022

Разболтовка колес на вашем автомобиле — один из самых важных моментов, который следует учитывать при покупке новых колесных дисков. Вы можете купить только диски, которые соответствуют разболтовке вашего автомобиля. Но что такое разболтовка? И как вы его измеряете? Давайте разберемся.

Что такое схема колесных болтов?

Разболтовка колеса состоит из проушин в центре колеса, от трех до восьми. Существует несколько различных типов шаблонов болтов: три болта, четыре болта, пять болтов, шесть болтов и восемь болтов. (Извини, Семь.)

В вашем автомобиле на концах каждой оси есть мизинцы, называемые болтами с проушинами, которые должны совпадать с рисунком болтов на колесе. В противном случае колесо не сможет прикрепиться к машине, а это, очевидно, то, что вам нужно.

Отверстия и выступы могут показаться не большими по сравнению с другими частями вашего автомобиля, но правильно закрепленные колесные болты — это то, что позволит вашим новым дискам Moto Metal MO970 не только выглядеть потрясающе, но и безопасно доставить вас туда, где вы находитесь. собирается.

Убедитесь, что разболтовка на колесе, которое вы покупаете, совпадает с автомобилем, на который вы их надеваете, невероятно важно перед покупкой, но в RentAWheel. com мы делаем этот процесс легким и простым.

Измерение разболтовки колес

Мало того, что ваш автомобиль имеет определенную разболтовку, о которой нужно помнить, он также имеет определенные размеры, которые вы должны отслеживать. Это измерение всегда является диаметром болтовой схемы и так же важно, как и знание того, сколько отверстий вы ищете.

Существует несколько различных комбинаций отверстий и размеров, но все они указаны в таблице. Так что они не случайны. Вам просто нужно знать, что происходит, чтобы читать их во время покупок.

Два разных числа классифицируют варианты расположения болтов. Предположим, например, что размер разболтовки вашего автомобиля составляет 4–4,5 дюйма. Первое число — это количество болтов с проушинами в вашем автомобиле, а второе число — это диаметр этих пяти болтов с проушинами.

Получить диаметр на установке с четырьмя болтами довольно просто. Вам нужно будет взять рулетку и измерить расстояние от середины одного болта до середины того, что пересекает его. На самом деле это то же самое, что вы сделаете с шестью и восемью схемами болтов, поскольку они все четные. Измерьте расстояние от центра одной гайки или отверстия до центра того, что расположено прямо напротив него.

А как насчет пяти? На схеме с пятью болтами нет ни гайки, ни отверстия! Не волнуйтесь, это тоже не так уж сложно! Возьмите рулетку и поместите ее на середину одного болта, затем пропустите болт, а теперь на следующем болте измерьте снаружи этого болта, а не посередине. Измерьте, насколько это возможно.

Вот как мы получаем предполагаемый диаметр из пяти болтов, но чтобы получить более точное значение, вам может понадобиться так называемый измеритель болтового соединения. Это не особенно распространено, поэтому вы в основном будете работать с оценками, если на вашем автомобиле есть пятиболтовая схема. Но если вы покупаете новые диски в Rent A Wheel, мы позаботимся о том, чтобы вы получили именно то, что вам нужно, с помощью нашей команды профессионалов и онлайн-визуализатора.

Варианты расположения болтов

Как мы уже упоминали, эти числа не случайны. Все они отображаются на общей диаграмме, которую мы включили здесь для вас. Если вы измеряете свой диаметр и думаете, что вы немного ошиблись, проверьте этот список и посмотрите, к чему вы ближе всего. Возможно, вы держите измерительную ленту немного в стороне, и вам нужно найти, к какому варианту вы ближе всего.

Три болта с проушинами встречаются довольно редко, поэтому мы начнем с четырех. Разновидности вариантов разболтовки следующие:

Четыре варианта болтов:

4-3,86 ”

4-3,94”

4-4,25 ”

4-4,33”

4-4,5

Пять вариантов болта:

5-3,867.

5-3,94 ”

5-4,25”

5-4,33 ”

5-4,41”

5-4,5 ”

5-4,52”

5-4,72 ”

5-4,75”

5–5 дюймов

5–5,12 дюйма

5–5,3 дюйма

5–5,5 дюйма

5–5,91 дюйма

5–6,1 дюйма

5-6,5 ”

5-8,07”

Опции шести вариантов болта:

6-4,5 ”

6-4,52”

6-5 ”

6-5. 2”

6-5.3 ”

6–5,5”

Варианты болтов с восемью проушинами:

8–6,5”

8–6,69”

8–7,87”

Как видите, существует множество разновидностей для моделей с пятью болтами. Это потому, что они на самом деле наиболее распространены среди коммерческих автомобилей, особенно размер 5-4,5 дюйма. Но ваш автомобиль может отличаться — если у вас есть очаровательный VW Beatle, вы можете быть ближе к размеру 5-8,07 дюйма, или если у вас есть грузовик Ford Super Duty титанических размеров, вы, вероятно, смотрите на 8-6,69.

Поговорим о гайках.

Теперь мы знаем, что ваш автомобиль имеет схему расположения колесных болтов 5–0,45 дюйма, но подождите — это еще не все! Вы также должны знать, какие крепежные гайки вы должны использовать, чтобы правильно прикрепить этот больной обод к вашему автомобилю.

Эта информация предназначена больше для тех, кто устанавливает новые диски самостоятельно, хотя об этом нужно знать всем. Однако предположим, что вы не хотите утруждать себя таким количеством информации. В этом случае наши специализированные установщики на RentAWheel.com с удовольствием и профессионально установят и отбалансируют ваши новые жесткие диски бесплатно в одном из наших многочисленных пунктов проката колес.

Мы даже установим диски, которые вы купили в другом месте за небольшую плату, но зачем вам покупать в другом месте, если вы можете воспользоваться нашими гибкими вариантами оплаты? Вы можете купить эти убийственные диски Kalon Blitz всего за 42 доллара в месяц, доступную цену, которую вы больше нигде не найдете. Впрочем, вернемся к гайкам.

Существует три основных типа зажимных гаек, с которыми вы можете столкнуться, и все они соответствуют гнездам для отверстий на дисках. (Кстати, это те самые целые в ваших дисках, о которых мы говорили.)

Существуют гайки с шаровым или сферическим седлом для круглых отверстий, круглые или конические гайки для более сужающихся отверстий, а также гайки с магнитным или хвостовиком с круглым и плоским посадочным местом, соответствующим отверстию для выступа. Эти последние, в стиле магнита или хвостовика, сохраняют крутящий момент, а это означает, что плоское седло гайки и отверстие должны идеально совпадать, а длина гайки с проушиной должна быть правильной, чтобы все части могли плотно скрепляться. все вместе. В противном случае вы, вероятно, повредите отверстия для проушин, а это не очень хороший способ обращения с вашими новыми блестящими ободами.

Чрезмерное повреждение проушин также может привести к тому, что колеса слетят с вашего автомобиля, и поверьте нам — если это произойдет, у вас будет плохой день.

Так что убедитесь, что если вы устанавливаете свои собственные новые диски, дважды проверьте сиденья с проушинами и купите соответствующие гайки с проушинами, чтобы вы и ваша машина могли комфортно и уверенно путешествовать по городу.

Запасные шины

Проколы бывают. Обратите внимание на то, как подготовиться к взрыву, если вы никогда не были в такой ситуации и не думали о ней. Поэтому вы достаете запаску из багажника, чтобы заменить ее, пока не сможете все исправить. Но если вы потратили время и деньги, устанавливая новые диски с гайками, которые отличаются от тех, что были на ваших заводских колесах, они могут не подойти к вашей запасной части.

Это означает, что еще важнее убедиться, что вы знаете, какие гайки крепят колеса к машине. Если они не такие, как ваша запаска, обязательно имейте запасной набор гаек, чтобы вы могли безопасно прикрепить свое уродливое, но надежное запасное колесо в случае возникновения чрезвычайных ситуаций.

В противном случае вы можете столкнуться с тем, что звоните на самый нелюбимый номер автовладельца — на эвакуатор.

Образцы колесных болтов и их значение для вас сейчас

Мы рассмотрели почти все, что вы знаете о схемах крепления колес. Теперь вы знаете, как их измерить, как классифицировать рисунок вашего конкретного автомобиля и что вы должны искать в наборе дисков и гаек.

Вся эта информация облегчит вам покупку нового комплекта дисков, но чтобы еще больше упростить задачу, просто зайдите на RentAWheel.com, введите год, марку и модель машины своей мечты и дайте один из наши опытные специалисты по примерке помогут вам найти идеальный новый обод, который вы будете хвастаться.

Источники:

Образцы болтов | Crawlpedia.com

Шины | NHTSA.gov

Типы зажимных гаек | ГлавнаяStratosphere.com

Колеса

Рисунок болта 101 — Как измерить рисунок выступа на колесе или автомобиле. — Гайки с проушинами

Делиться:

5 июня 2022 г.

Джефф Солз

Начнем с ответа на вопрос, что такое разболтовка? Разболтовка, также известная как проушина или PCD (диаметр центра тангажа), представляет собой измерение воображаемой окружности, образованной отверстиями для проушин в центре вашего колеса.

Первое число указывает, сколько отверстий под болты или шпилек колеса имеет колесо или транспортное средство. Второе число — это диаметр воображаемой окружности вокруг отверстий. Например, колесо размером 5×100 имеет 5 отверстий для проушин, равномерно расположенных по кругу диаметром 100 мм, то же самое касается шпилек колеса на автомобиле.

Это довольно просто, верно?

Как правило, у более крупных транспортных средств больше выступов, а у более мелких — меньше. На легковых автомобилях, внедорожниках и небольших пикапах наиболее распространены колеса/автомобили с рисунком из пяти выступов. Также используются четыре, шесть и восемь.

А какое значение имеет рисунок протектора колес? Это хороший вопрос!

Знание схемы расположения болтов имеет решающее значение, потому что именно так ваши колеса крепятся к вашему автомобилю с помощью гаек или болтов с проушиной. Правильное расположение болтов обеспечивает правильную посадку, и нет ничего важнее безопасности. Обычно нет необходимости измерять разболтовку на автомобиле, потому что по этому аспекту хранится обширная информация. Более распространено использование на колесах, новые колеса будут заказаны в соответствии с автомобилем, но в случае подержанного комплекта колес рисунок обычно не маркируется, поэтому требуется измерение.

Никогда не пытайтесь установить на свой автомобиль колеса, которые не соответствуют разболтовке оригинальных колес, какими бы близкими по размеру они ни казались. Неправильная схема расположения болтов может помешать надежной установке колеса.

4-болтовые шаблоны измеряются по прямой линии от центра к центру двух отверстий под болты, расположенных прямо напротив друг друга.

5-болтовые модели могут быть более сложными для измерения, так как отверстия под болты не расположены прямо напротив друг друга. Это чаще всего неправильно измеряется, в отличие от 4, 6 или 8 выступов, это не центр к центру.
