устройство, разборка и ремонт аккумулятора своими руками, как собрать шуруповерт
Автор: Лев Барсуков Обновлено: 11 ноября, 2022
Эксплуатация шуруповерта Makita неизбежно приводит к изнашиванию некоторых деталей механизма. И чтобы продолжать эффективно использовать инструмент, понадобится провести некоторые ремонтные работы. Порядок разборки и починки подобного оборудования представлен ниже.
Содержание
- 1 Устройство шуруповерта Makita
- 2 Как разобрать шуруповерт Makita
- 3 Как отремонтировать шуруповерт Makita
- 3.1 Разборка редуктора
- 3.2 Вкручивание болтов вместо зубьев
- 3.3 Использование бормашинки
- 4 Как отремонтировать аккумулятор шуруповерта
- 4.1 Разборка аккумулятора
- 4.2 Отсоединение банок от платы
- 4.3 Припайка новых банок
- 5 Как собрать шуруповерт Makita
Устройство шуруповерта Makita
Шуруповерт Makita представляет собой достаточно простую конструкцию, которая состоит из нескольких основных частей:
- аккумулятор;
- двигатель;
- редуктор;
- переключатель режимов.
В некоторых моделях могут быть добавлены дополнительные устройства, однако основные компоненты остаются неизменными.
Аккумулятор представляет собой полностью отсоединяемую часть, которая время от времени подзаряжается на специальной станции. Ее редко рассматривают . как непосредственный компонент инструмента. Хотя именно аккумулятор очень часто выходит из строя.
Внутри устройство шуруповерта Makita довольно простое. От места присоединения аккумулятора провода идут на переключатель скоростей, а также саму кнопку запуска, от которой идут контакты к двигателю. Двигатель передней частью вставлен в редуктор, состоящий из целого набора шестеренок разной конфигурации. Состав набора зависит от количества скоростей или режимов работы шуруповерта. Режимы переключаются при помощи специального контроллера, который выведен наружу.
В редукторе шестеренки с внешними зубьями работают в тесной связи с сами корпусом, в котором расположены зубья изнутри. И если в некоторых частях зубья делаются из металла, то сам пластиковый корпус включает в себя пластиковые же зубья. Неудивительно, что такая конструкция с течением времени изнашивается и выходит из строя.
Как разобрать шуруповерт Makita
Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.
Как отремонтировать шуруповерт Makita
Одной из самых частых проблем шуруповерта Makita является проблемы с работой первой скорости. При этом на второй скорости все функционирует прекрасно. Данная проблема связана с неисправностью редуктора инструмента, который не дает эффективно пользоваться первой скоростью. Рассмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт.
Разборка редуктора
Первым делом необходимо разобрать сам инструмент и отделить редуктор. Теперь важно убрать все лишние на данном этапе детали. Для этого достаточно просто высыпать все шестеренки из редуктора. Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно.
Записывать и отмечать расположение шестеренок. Это необходимо для качественной сборки редуктора после проведения ремонтных работ. Также можно воспользоваться обучающими видео или статьями.
Вкручивание болтов вместо зубьев

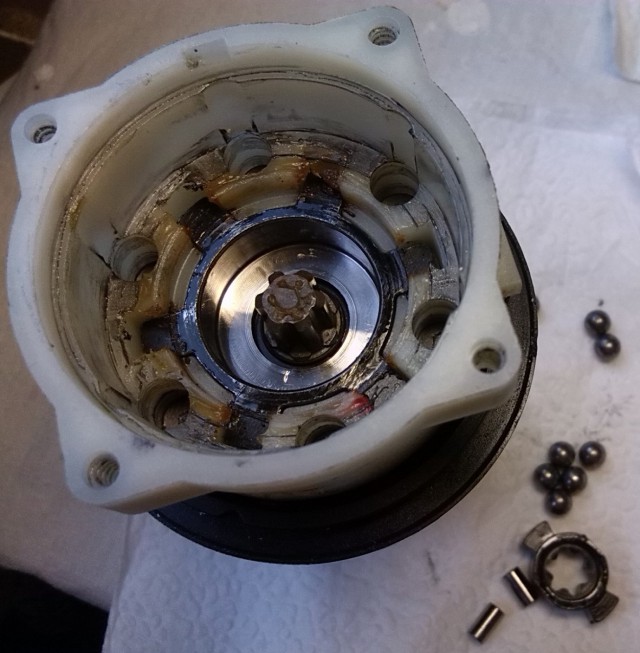

После того, как все шестеренки будут удалены из редуктора, глазу откроется внутренняя часть устройства. Учитывая специфику проблемы, скорее всего мастер увидит, что все пластиковые зубья на внутренней части оказались сточенными. Это происходит при длительной эксплуатации устройства, или же при грубом нарушении правил использования. Пластиковые зубья достаточно мягкие, так что под воздействием температур и постоянной механической нагрузки они попросту стачиваются. Это приводит к тому, что главной шестерне не за что зацепиться и она начинает прокручиваться.
Для починки и восстановления работоспособности необходимо восстановить зубья. При этом нет необходимости восстанавливать все зубья, а достаточно установить два железных.
Для осуществления желаемого понадобится сверло, маленькие болтики и бормашинка. Желательно использовать бормашинку с алмазным напылением, так как она позволит эффективно сточить лишнюю часть болта за относительно короткое время.
Порядок выполнения работ:
- На месте расположения пластикового зуба просверливается отверстие в боковой стенке редуктора. Необходимо использовать сверло чуть меньшего диаметра, чем диаметр болта. Так можно будет вкрутить его с усилием и обеспечить надежное закрепление.
- Нужно просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет распределена по двум зубьям.
- Во время сверления желательно направлять сверло немного вниз, чтобы потом болт не торчал кверху. Иначе придется гораздо дольше обрабатывать его бормашинкой.
- Теперь необходимо с усилием вкрутить болты в полученные отверстия.
После проведения всех этих манипуляций заготовки зубьев будут готовы. Теперь необходимо должным образом обработать их и придать соответствующую форму. Это делается при помощи бормашинки.
Использование бормашинки
Бормашинкой болты обрабатываются с боков и, в случае необходимости, укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и предусмотреть установку венца без помех.
Важно! Не рекомендуется во время работы бормашинкой перегревать болт. Иначе он может сильно нагреться и расплавить окружающий пластик. Корпус редуктора деформируется, что приведет к более серьезным проблемам. Так что во время работы нужно делать перерывы. Чтобы дать болту остыть.
Как только зубья будут готовы, венец редуктора можно вставлять обратно. Если все сделано правильно, то он вставится без каких-либо помех. Двух зубьев обычно хватает для восстановления работоспособности редуктора, так что вкручивание большего количества болтов не логично.
Как отремонтировать аккумулятор шуруповерта
Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.
Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.
Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.
Соответствующие питательные элементы можно встретить в повербанках или лэптопах. Там также находятся такие банки в некотором количестве. В лэптопах обычно используется 6 банок, а в повербанках – 4. Но количество может быть иным и зависит от емкости аккумулятора.
Если у мастера имеются лишние элементы подобных литиевых батарей, то их можно использовать для починки аккумулятора шуруповерта.
Разборка аккумулятора
Прежде всего, необходима разборка батареи шуруповерта Макита. Для этого он отсоединяется от шуруповерта, а затем из него выкручиваются все винты. Корпус батареи открывается и можно будет увидеть конструкцию самого элемента. Там будут находиться 10 банок, спаянные между собой и припаянные к контроллеру питания.
Необходимо отсоединить банки от платы. Для этого используется бормашинка со специальной насадкой.
Отсоединение банок от платы
Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Последовательно убираются соединения каждого контакта с контроллером, а также элементы отсоединяются от общего каркаса.
Необходимо делать это довольно аккуратно, чтобы не повредить саму плату, но достаточно усиленно, для полного отсоединения.
Припайка новых банок
Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.
Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.
После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.
Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.
Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.
Как собрать шуруповерт Makita
Собирать шуруповерт Makita необходимо в обратном порядке. В одну половинку корпуса устанавливаются редуктор, двигатель, переключатель и пластинка смены режимов. После фиксации всех элементов, необходимо установить верхнюю крышку и закрутить все винты. После всех этих манипуляций к инструменту можно подключать аккумулятор и продолжать работу.
Как разобрать шуруповерт «Макита» и сделать ремонт патрона или других частей своими руками
Содержание
- 1 Шуруповерт «Макита»
- 1. 1 Описание, общая информация
- 1.2 Схема, устройство шуруповерта «Макита»
- 1.3 Схема 1
- 1.4 Разборка шуруповерта «Макита»
- 2 Неисправности шуруповерта «Макита»
- 3 Ремонт шуруповерта «Макита»
- 3.1 Ремонт кнопки шуруповерта «Макита»
- 3.2 Ремонт зарядного устройства шуруповерта «Макита»
- 3.3 Ремонт аккумулятора шуруповерта «Макита»
- 3.4 Ремонт редуктора шуруповерта «Макита» (схема)
- 3.5 Схема 2
- 4 Щетки на шуруповерт «Макита»
- 5 Быстрозажимной патрон «Макита»
В этой статье мы рассмотрим шуруповерт от известного бренда «Макита», опишем его технические характеристики и общее устройство, расскажем об основных проблемах и неисправностях, возникающих в процессе эксплуатации инструмента, а также о том, как своими руками диагностировать поломку и отремонтировать тот или иной элемент шуруповерта.
Шуруповерт «Макита»
Описание, общая информация
youtube.com/embed/sG46-AUPxFI?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>
Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.
Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.
Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы. Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя.
Схема, устройство шуруповерта «Макита»
Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.
Схема 1
На схеме представлены:
- Рычаг переключения
- Узел корпуса
- Фирменная табличка
- Винт
- Пружина
- Рычаг переключения реверса
- Кнопка пуска
- Контактная клемма
- Винт
- Быстрозажимной патрон
- Редуктор в сборе
- Электродвигатель
- Винт
- Узел корпуса
- Зарядный узел
- Аккумулятор
Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:
- Съемный аккумулятор
- Обрезиненная рукоятка ручки
- Мощный электродвигатель
- Металлический планетарный редуктор
- Кнопка плавного пуска
- Кнопка переключения реверса
- Регулятор крутящего момента
Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.
Разборка шуруповерта «Макита»
Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:
- открутить винты крепления корпуса;
- снять составной механизм кнопки пуска;
- снять электродвигатель вместе с редуктором;
- отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.
Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.
Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.
Неисправности шуруповерта «Макита»
Наиболее частые поломки шуруповерта фирмы «Макита» следующие:
- Не включается шуруповерт. Тут и так все ясно. Первым делом нужно осмотреть аккумулятор, а также контакты и соединения в корпусе, проводку. Выполнить проверку вам поможет мультиметр.
- Не работает кнопка реверса. Это означает, что вы не сможете либо закручивать, либо выкручивать шурупы и болты. Здесь вы должны проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
- Не работает регулятор оборотов. В этом случае обороты будут либо постоянно понижены, либо постоянно завышены. Здесь могут быть виновными регулирующий транзистор или щетки. Необходим визуальный осмотр деталей.
Ремонт шуруповерта «Макита»
Ремонт кнопки шуруповерта «Макита»
Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:
- кнопки пуска;
- кнопки реверса;
- кнопки переключения скорости оборотов;
- кнопки плавного пуска двигателя.
При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.
Ремонт зарядного устройства шуруповерта «Макита»
При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.
youtube.com/embed/rRr9IAJDCB8?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>
Ремонт аккумулятора шуруповерта «Макита»
При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.
Ремонт редуктора шуруповерта «Макита» (схема)
Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей. При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей. Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.
Схема 2
Щетки на шуруповерт «Макита»
Щетки, используемые для шуруповерта, имеют графитовую основу. Их стоимость на сегодняшний день варьируется в пределах 2–5 у. е. Находятся они в корпусе электродвигателя и представляют собой два графитовых кубика, закрепленных на металлических пластинах. При интенсивной работе они изнашиваются и истираются.
При ремонте своими руками их можно выточить напильником из щеток от другого инструмента, например, автомобильного стартера. После выточки их следует вставить в щеткодержатель и поставить на место, собрав двигатель.
Быстрозажимной патрон «Макита»
Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.
Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.
makita DFS451 Cordless Screwdriver Instruction Manual
makita DFS451 Cordless Screwdriver Instruction Manual
SPECIFICATIONS
Model | DFS451 | DFS441 | |||
Capacities | Drywall screw | 4 мм (5/32″) | 4 мм (5/32″) | ||
Скорость без нагрузки (об/мин) | 0 – 4000 об/мин | 0-4000/мин | |||
Общая длина | с коротким локатором | 281 мм (11-1/8 ″) | 281 мм (11-1/8 ″) | ||
с длинным локатором | |||||
с длинным локатором | |||||
с длинным локатором | |||||
7. 296 мм (11-5/8″) | 296 мм (11-5/8″) | ||||
Вес нетто | 1,5 кг (3,2 фунта) | 1,7 кг (3,8 фунта) 73 7 фунты) | 1,6 кг (3,6 фунта) | ||
Номинальное напряжение | 18 В пост. тока | 14,4 В пост. тока | |||
Standard battery cartridges | BL1815 / | BL1830 / | BL1415 / | BL1430 / | |
BL1815N / | BL1830B / | BL1415N | BL1430B / | ||
BL1820 / | BL1840 / | BL1460B | |||
BL1820B | BL1840B / | ||||
BL1850 / | |||||
BL1850B / | |||||
BL1860B |
- Due to our continuing program of research и разработка, приведенные здесь технические характеристики могут быть изменены без предварительного уведомления.
- Технические характеристики и батарейный блок могут различаться в зависимости от страны.
- Масса с батарейным блоком в соответствии с процедурой EPTA от 01/2003
Общие предупреждения по технике безопасности при работе с электроинструментами
ПРЕДУПРЕЖДЕНИЕ Прочтите все предупреждения по технике безопасности и все инструкции. Несоблюдение предупреждений и инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме.
Сохраните все предупреждения и инструкции для дальнейшего использования.
Термин «электроинструмент» в предупреждениях относится к вашему электроинструменту, работающему от сети (проводной) или аккумуляторному (беспроводному) электроинструменту.
Безопасность на рабочем месте
- Поддерживайте чистоту и хорошее освещение рабочего места. Загроможденные или темные участки провоцируют несчастные случаи.
- Не используйте электроинструменты во взрывоопасных средах, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты создают искры, которые могут воспламенить пыль или пары.
- Не допускайте детей и посторонних лиц при работе с электроинструментом. Отвлекающие факторы могут привести к потере контроля.
Электробезопасность - Вилки электроинструмента должны соответствовать розетке. Ни в коем случае не модифицируйте вилку. Не используйте переходные вилки с заземленными (заземленными) электроинструментами. Немодифицированные вилки и соответствующие розетки снижают риск поражения электрическим током.
- Избегайте контакта тела с заземленными или заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Существует повышенный риск поражения электрическим током, если ваше тело заземлено или заземлено.
- Не подвергайте электроинструменты воздействию дождя или влаги. Попадание воды в электроинструмент повышает риск поражения электрическим током.
- Не перегибайте шнур. Никогда не используйте шнур для переноски, вытягивания или отключения электроинструмента. Держите шнур вдали от источников тепла, масла, острых краев или движущихся частей. Поврежденные или запутанные шнуры повышают риск поражения электрическим током.
- При работе с электроинструментом на открытом воздухе используйте удлинитель, подходящий для использования вне помещений. Использование шнура, пригодного для использования вне помещений, снижает риск поражения электрическим током.
- Если работа с электроинструментом во влажном месте неизбежна, используйте источник питания с защитой от замыкания на землю (GFCI). Использование GFCI снижает риск поражения электрическим током.
Личная безопасность - Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не используйте электроинструмент, если вы устали или находитесь под воздействием наркотиков, алкоголя или лекарств. Момент невнимательности при работе с электроинструментом может привести к серьезной травме.
- Используйте средства индивидуальной защиты. Всегда надевайте защиту для глаз. Защитное снаряжение, такое как пылезащитная маска, нескользящая защитная обувь, каска или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат количество травм.
- Предотвращение непреднамеренного запуска. Перед подключением к источнику питания и/или аккумулятору, поднятием или переноской инструмента убедитесь, что переключатель находится в выключенном положении. Переноска электроинструментов с пальцем на выключателе или подача питания на электроинструменты с включенным выключателем может привести к несчастным случаям.
- Удалите все регулировочные ключи или гаечные ключи перед включением электроинструмента. Гаечный ключ или ключ, оставленные прикрепленными к вращающейся части электроинструмента, могут привести к травме.
- Не переусердствуйте. Всегда держите правильную опору и баланс. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях.
- Оденьтесь правильно. Не носите свободную одежду или украшения. Держите волосы, одежду и перчатки подальше от движущихся частей. Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части.
- Если предусмотрены устройства для подключения устройств для удаления и сбора пыли, убедитесь, что они подключены и используются надлежащим образом. Использование пылесборника может снизить опасность, связанную с пылью. Использование электроинструмента и уход за ним
- Не применяйте силу к электроинструменту. Используйте правильный электроинструмент для вашего применения. Правильный электроинструмент сделает работу лучше и безопаснее с той скоростью, для которой он был разработан.
- Не используйте электроинструмент, если переключатель не включает и не выключает его. Любой электроинструмент, которым нельзя управлять с помощью выключателя, опасен и подлежит ремонту.
- Перед выполнением любых регулировок, заменой принадлежностей или хранением электроинструмента отсоедините вилку от источника питания и/или аккумуляторную батарею от электроинструмента. Такие превентивные меры безопасности снижают риск случайного включения электроинструмента.
- вырывайте неработающие электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом. Электроинструменты опасны в руках неподготовленных пользователей.
- Поддерживайте электроинструменты. Проверьте наличие смещения или заедания движущихся частей, поломки деталей и любых других условий, которые могут повлиять на работу электроинструмента. В случае повреждения отремонтируйте электроинструмент перед использованием. Причиной многих несчастных случаев является плохое техническое обслуживание электроинструмента.
- Держите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками с меньшей вероятностью заедают и ими легче управлять.
- Используйте электроинструмент, принадлежности, насадки и т. д. в соответствии с данными инструкциями, принимая во внимание условия работы и выполняемую работу. Использование электроинструмента для операций, отличных от предусмотренных, может привести к возникновению опасной ситуации. Использование аккумуляторного инструмента и уход за ним
- Заряжайте только с помощью зарядного устройства, указанного производителем. Зарядное устройство, подходящее для одного типа аккумуляторной батареи, может создать опасность возгорания при использовании с другой аккумуляторной батареей.
- Используйте электроинструменты только со специально предназначенными аккумуляторными батареями. Использование любых других батарейных блоков может привести к травмам и возникновению пожара.
- Когда батарейный блок не используется, держите его подальше от других металлических предметов, таких как канцелярские скрепки, монеты, ключи, гвозди, винты или другие мелкие металлические предметы, которые могут соединять один разъем с другим. Замыкание клемм аккумулятора может привести к ожогам или возгоранию.
- В неблагоприятных условиях из аккумулятора может вытекать жидкость; избежать контакта. При случайном контакте промойте водой. При попадании жидкости в глаза дополнительно обратиться за медицинской помощью. Жидкость, вытекающая из батареи, может вызвать раздражение или ожоги.
Сервис - Поручите обслуживание электроинструмента квалифицированному специалисту с использованием только идентичных запасных частей. Это обеспечит безопасность электроинструмента.
- Следуйте инструкциям по смазке и замене принадлежностей.
- Рукоятки должны быть сухими, чистыми и обезжиренными.
АККУМУЛЯТОРНАЯ ОТВЕРТКА ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ
- Держите электроинструмент за изолированные рукоятки, если при выполнении операции крепеж может коснуться скрытой проводки.
Крепежные детали, соприкасающиеся с проводом под напряжением, могут сделать открытые металлические части электроинструмента «под напряжением» и привести к поражению оператора электрическим током. - Всегда будьте уверены, что у вас есть твердая опора.
При использовании инструмента на высоте убедитесь, что внизу никого нет. - Крепко держите инструмент.
- Держите руки подальше от вращающихся частей.
- Не прикасайтесь к бите или заготовке сразу после работы; они могут быть очень горячими и могут обжечь вашу кожу.
СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.
ПРЕДУПРЕЖДЕНИЕ: НЕ ДОПУСКАЙТЕ, чтобы удобство или знакомство с продуктом (полученные в результате многократного использования) заменяли строгое соблюдение правил безопасности для рассматриваемого продукта. НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ или несоблюдение правил техники безопасности, изложенных в данном руководстве по эксплуатации, может привести к серьезным травмам.
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ДЛЯ БАТАРЕЙНОГО КАРТРИДЖА
- Перед использованием аккумуляторного картриджа прочитайте все инструкции и предупредительные надписи на (1) зарядном устройстве, (2) аккумуляторе и (3) изделии, использующем аккумулятор.
- Не разбирайте аккумуляторный блок.
- Если время работы стало слишком коротким, немедленно прекратите работу. Это может привести к риску перегрева, возможным ожогам и даже взрыву.
- Если электролит попал в глаза, промойте их чистой водой и немедленно обратитесь за медицинской помощью. Это может привести к потере зрения.
- Не закорачивайте батарейный блок:
- Не прикасайтесь к клеммам каким-либо проводящим материалом.
- Не храните аккумуляторный блок в контейнере с другими металлическими предметами, такими как гвозди, монеты и т. д.
- Не подвергайте аккумуляторный блок воздействию воды или дождя.
Короткое замыкание аккумулятора может вызвать большой ток, перегрев, возможные ожоги и даже выход из строя.
- Не храните инструмент и аккумуляторный блок в местах, где температура может достигать или превышать 50°C (122°F).
- Не сжигайте батарейный блок, даже если он сильно поврежден или полностью изношен. Аккумуляторный блок может взорваться при пожаре.
- Будьте осторожны, чтобы не уронить и не ударить аккумулятор.
- Не используйте поврежденный аккумулятор.
- Соблюдайте местные правила утилизации батарей.
СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.
ВНИМАНИЕ: Используйте только оригинальные аккумуляторы Makita.
Использование неоригинальных аккумуляторов Makita или аккумуляторов, которые были изменены, может привести к взрыву аккумулятора, что приведет к возгоранию, травмам и ущербу. Это также приведет к аннулированию гарантии Makita на инструмент и зарядное устройство Makita.
Советы по продлению срока службы батареи
- Заряжайте батарейный блок до полной разрядки.
Всегда останавливайте работу инструмента и заряжайте аккумуляторный блок, когда замечаете снижение мощности инструмента. - Никогда не перезаряжайте полностью заряженный батарейный блок. Перезарядка сокращает срок службы батареи.
- Заряжайте батарейный блок при комнатной температуре от 10°C до 40°C (от 50°F до 104°F). Перед зарядкой дайте горячему батарейному блоку остыть.
- Зарядите батарейный блок, если он не используется в течение длительного времени (более шести месяцев).
Symbols
The followings show the symbols used for tool
- volts
- direct current
- no load speed
- revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
- Перед регулировкой или проверкой работы инструмента обязательно убедитесь, что инструмент выключен, а батарейный блок извлечен.
Установка или снятие батареи
- Красный индикатор
- Кнопка
- Батарея батарея
При поддержке. Чтобы извлечь аккумуляторный картридж, выдвиньте его из инструмента, сдвинув кнопку на передней части картриджа. ВНИМАНИЕ:
Чтобы установить аккумуляторный картридж, совместите выступ на аккумуляторном картридже с канавкой в корпусе и вставьте его на место. Вставьте его до упора, пока он не зафиксируется на месте с легким щелчком. Если вы видите красный индикатор на верхней стороне кнопки, она не заблокирована полностью. Система защиты батареи (батарейный блок со звездочкой)
- звездочка
Батарейный блок со звездочкой оснащен системой защиты, которая автоматически отключает выходную мощность для увеличения срока службы .
Инструмент останавливается во время работы, когда инструмент и/или аккумулятор находятся в следующей ситуации. Это вызвано срабатыванием системы защиты и не указывает на неисправность инструмента.
- Когда инструмент перегружен:
В это время отпустите триггерный переключатель, извлеките аккумуляторный блок и устраните причины перегрузки, а затем снова нажмите на триггерный переключатель для перезапуска. - Когда аккумуляторные элементы нагреваются:
При любом срабатывании выключателя двигатель остается остановленным. В это время прекратите использование инструмента и охладите или зарядите батарейный блок после его извлечения из инструмента. - При низком уровне заряда батареи:
При любом срабатывании выключателя двигатель останется остановленным. В это время извлеките аккумуляторный блок из инструмента и зарядите его.
Индикация оставшегося заряда аккумулятора
(Только для картриджей с буквой «B» в конце номера модели. )
- Лампы-индикаторы
- Кнопка CHECK
9000 Нажмите кнопку проверки на картридже чтобы указать оставшуюся емкость батареи. Контрольные лампы загораются на несколько секунд.
Indicator lamps | Remaining capacity | ||
Lighted
| Off | Blinking | |
от 75% до 100% | |||
от 50% до 75% | |||
4 | от 25% до 50% | ||
от 0% до 25% | |||
Зарядите аккумулятор. | |||
| Возможно, аккумулятор неисправен. | ||
– | – | – | – |
ПРИМЕЧАНИЕ. Действие переключателя
- Курок переключателя
ВНИМАНИЕ:
- Перед тем, как вставить батарейный блок в инструмент, всегда проверяйте положение переключателя, когда он срабатывает и возвращается в положение ВЫКЛ. вышел.
Чтобы запустить инструмент, просто нажмите курковый выключатель. Скорость инструмента увеличивается за счет увеличения давления на спусковой крючок переключателя. Отпустите триггерный переключатель, чтобы остановить.
ПРИМЕЧАНИЕ:
- Даже при включенном выключателе и работающем двигателе насадка не будет вращаться до тех пор, пока вы не вставите острие насадки в головку винта и не приложите усилие вперед, чтобы включить муфту.
Электрический тормоз
Этот инструмент оснащен электрическим тормозом. Если инструмент постоянно не может быстро остановиться после отпускания переключателя, обратитесь в сервисный центр Makita.
Включение переднего фонаря
- Лампа
ВНИМАНИЕ:
- Не смотрите на свет и не смотрите прямо на источник света.
Потяните курковый выключатель, чтобы зажечь лампу. Лампа продолжает гореть, пока нажат спусковой крючок выключателя. Лампа гаснет через 10 -15 секунд после отпускания курка.
ПРИМЕЧАНИЕ:
- Используйте сухую ткань, чтобы вытереть грязь с рассеивателя лампы. Будьте осторожны, чтобы не поцарапать линзу лампы, иначе это может ухудшить освещение.
Реверсивный переключатель
- Рычаг реверсивного переключателя
Этот инструмент имеет реверсивный переключатель для изменения направления вращения. Нажмите рычаг реверсивного переключателя со стороны А для вращения по часовой стрелке или со стороны В для вращения против часовой стрелки.
Когда рычаг реверсивного переключателя находится в нейтральном положении, курок переключателя нельзя нажать.
ВНИМАНИЕ: Всегда проверяйте направление вращения перед работой.
ВНИМАНИЕ: Используйте переключатель реверса только после полной остановки инструмента. Изменение направления вращения до остановки инструмента может привести к повреждению инструмента.
ВНИМАНИЕ: Когда инструмент не используется, всегда устанавливайте рычаг реверсивного переключателя в нейтральное положение.
Регулировка глубины
- Локатор
Глубину можно регулировать, поворачивая локатор. Поверните его в направлении «В» для меньшей глубины и в направлении «А» для большей глубины. Один полный оборот локатора соответствует изменению глубины на 2 мм (1/16 дюйма).
- Локатор
Отрегулируйте локатор так, чтобы расстояние между кончиком локатора и головкой винта было примерно 3 мм (1/8″), как показано на рисунках. Вверните пробный винт в свой материал или кусок дублирующего материала. Если глубина по-прежнему не подходит для винта, продолжайте регулировку, пока не получите правильную настройку глубины.
СБОРКА
ВНИМАНИЕ:
- Перед выполнением каких-либо работ с инструментом обязательно выключите инструмент и извлеките аккумуляторный блок.
Установка или снятие биты
- Локатор
Чтобы снять биту, потяните за локатор. Затем возьмите биту плоскогубцами и вытащите биту из магнитного держателя бит. Иногда полезно пошевелить удила плоскогубцами, когда тянешь.
- Локатор
- Бит
- Магнитный держатель бит
- Крючок удобен для временного подвешивания инструмента.
- Может быть установлен с любой стороны инструмента.
- Чтобы установить крюк, вставьте его в паз в корпусе инструмента с обеих сторон , а затем закрепите винтом.
- Для снятия ослабьте винт, а затем выньте его.
ЭКСПЛУАТАЦИЯ
Завинчивание
Установите винт на острие биты и поместите острие винта на поверхность закрепляемой детали. Надавите на инструмент и запустите его. Выньте инструмент, как только сцепление сработает. Затем отпустите курковый переключатель.
ВНИМАНИЕ:
- При установке винта на острие биты будьте осторожны, чтобы не надавить на винт. Если винт вдавить, муфта сработает, и винт внезапно начнет вращаться. Это может повредить заготовку или стать причиной травмы.
- Убедитесь, что бита вставлена прямо в головку винта, иначе винт и/или бита могут быть повреждены.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ:
- Всегда проверяйте, что инструмент выключен, а аккумуляторный блок извлечен, прежде чем пытаться выполнить осмотр или техническое обслуживание.
- Никогда не используйте бензин, бензин, растворитель, спирт и т.п. Это может привести к обесцвечиванию, деформации или трещинам.
Для обеспечения БЕЗОПАСНОСТИ и НАДЕЖНОСТИ изделия ремонт, проверка и замена угольных щеток, а также любое другое техническое обслуживание или регулировка должны выполняться в авторизованных или заводских сервисных центрах Makita с использованием запасных частей Makita.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
ВНИМАНИЕ:
- Эти принадлежности или насадки рекомендуются для использования с вашим инструментом Makita, указанным в данном руководстве. Использование любых других принадлежностей или насадок может представлять опасность для людей. Используйте аксессуар или насадку только по назначению.
Если вам нужна помощь для получения более подробной информации об этих аксессуарах, обратитесь в местный сервисный центр Makita.
- Биты Phillips Insert
- Магнитный держатель бит
- Оригинальный аккумулятор и зарядное устройство Makita
- Пластиковый кейс для переноски
ПРИМЕЧАНИЕ: Некоторые предметы из списка могут быть включены в комплект инструмента в качестве стандартных принадлежностей. Они могут отличаться от страны к стране.
ОГРАНИЧЕННАЯ ГАРАНТИЯ MAKITA
Актуальные условия гарантии, применимые к данному изделию, см. в прилагаемом гарантийном листе.
Если прилагаемый гарантийный лист недоступен, обратитесь к информации о гарантии, изложенной ниже на веб-сайте для вашей страны
сообщите об этом объявлении
Соединенные Штаты Америки: www.makitatools.com
Канада: www.makita .CA
Другие страны: www.makita.com
документы / ресурсы
Makita DFS451.0016 |
Каталожные номера
- Макита США | Аккумуляторные и проводные электроинструменты, силовое оборудование, пневматика, аксессуары
- Промышленные электроинструменты MAKITA — лидер в области аккумуляторных батарей с литий-ионным аккумулятором LXT 18 В
- Makita Canada Inc
Posted inMakitaTags: Cordless Screwdriver, DFS441, DFS451, Makita
makita DFS250 Cordless Screwdriver Instruction Manual
Makita DFS250 Cordless Screwdriver
SPECIFICATIONS
Model: | DFS250 | DFS251 | |
Fastening capacities | Self drilling screw | 6 mm | |
Drywall винт | 5 мм | ||
Скорость без нагрузки (об/мин) | 0 – 2500 мин -1 | ||
Overall length | With short locator | 223 mm | – |
With long locator | 239 mm | – | |
Overall length | – | 217 ММ | |
РАЗВЛЕЧЕНИЕ ВОЗДУХА | . 0007 |
- В связи с нашей постоянной программой исследований и разработок приведенные здесь технические характеристики могут быть изменены без предварительного уведомления.
- Технические характеристики могут различаться в зависимости от страны.
- Вес может различаться в зависимости от навесного оборудования, включая батарейный блок. Самая легкая и самая тяжелая комбинация согласно EPTA-Procedure 01/2014 показаны в таблице.
Подходящий аккумуляторный блок и зарядное устройство
Battery cartridge | BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B |
Charger | DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH |
- Some of картриджи и зарядные устройства, перечисленные выше, могут быть недоступны в зависимости от региона вашего проживания.
ПРЕДУПРЕЖДЕНИЕ: Используйте только аккумуляторные батареи и зарядные устройства, перечисленные выше. Использование любых других батарейных блоков и зарядных устройств может привести к травмам и/или возгоранию.
Использование по назначению
Инструмент предназначен для завинчивания шурупов в дерево, металл и пластмассу.
Шум
Типовой уровень шума по шкале А, определенный в соответствии с EN62841-2-2:
- Модель DFS250
Уровень звукового давления (LpA) : 72 дБ(A)
Погрешность (K) : 3 дБ( A) - Модель DFS251
Уровень звукового давления (LpA) : 72 дБ(A)
Погрешность (K) : 3 дБ(A)
Уровень шума при работе может превышать 80 дБ(A).
ПРИМЕЧАНИЕ :
- Заявленное значение(я) уровня шума было измерено в соответствии со стандартным методом испытаний и может использоваться для сравнения одного инструмента с другим.
- Заявленное значение(я) уровня шума также может быть использовано для предварительной оценки воздействия.
- Уровень шума при фактическом использовании электроинструмента может отличаться от заявленного(-ых) значения(-й) в зависимости от способов использования инструмента, особенно от того, какой тип обрабатываемой детали.
- Обязательно определите меры безопасности для защиты оператора, которые основаны на оценке воздействия в реальных условиях использования (с учетом всех частей рабочего цикла, таких как время, когда инструмент выключен и когда он работает на холостом ходу в дополнение к времени срабатывания).
Вибрация
Общее значение вибрации (сумма векторов по трем осям), определенное в соответствии с EN62841-2-2:
- Модель DFS250
Режим работы: завинчивание без удара
Распространение вибрации (ah): 2,5 м/с2 или менее
Погрешность (K): 1,5 м/с2 - Модель DFS251
Рабочий режим: завинчивание без удара
Распространение вибрации (ah): 2,5 м/с2 или менее
Погрешность (K) : 1,5 м/с2
ПРИМЕЧАНИЕ :
- Заявленное общее значение(я) вибрации было измерено в соответствии со стандартным методом испытаний и может использоваться для сравнения одного инструмента с другим.
- Заявленное общее значение(я) вибрации также может быть использовано для предварительной оценки воздействия.
ПРЕДУПРЕЖДЕНИЕ :
- Уровень вибрации при фактическом использовании электроинструмента может отличаться от заявленного значения в зависимости от того, как используется инструмент, особенно от того, какой тип обрабатываемой детали.
- Обязательно определите меры безопасности для защиты оператора, которые основаны на оценке воздействия в реальных условиях использования (с учетом всех частей рабочего цикла, таких как время, когда инструмент выключен и когда он работает на холостом ходу в дополнение к времени срабатывания).
Декларация соответствия ЕС
Только для европейских стран Декларация соответствия ЕС включена в Приложение А к данному руководству по эксплуатации.
ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ
Общие предупреждения по технике безопасности при работе с электроинструментом
ПРЕДУПРЕЖДЕНИЕ : Прочтите все предупреждения по технике безопасности, инструкции, иллюстрации и технические характеристики, прилагаемые к этому электроинструменту. Несоблюдение всех приведенных ниже инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме.
Меры предосторожности при работе с аккумуляторным шуруповертом
- Держите электроинструмент за изолированные рукоятки, если при выполнении операции крепеж может коснуться скрытой проводки. Крепежные детали, соприкасающиеся с «находящимся под напряжением» проводом, могут сделать открытые металлические части электроинструмента «находящимися под напряжением» и привести к поражению оператора электрическим током.
- Всегда следите за тем, чтобы у вас была твердая опора.
При использовании инструмента на высоте убедитесь, что внизу никого нет. - Крепко держите инструмент.
- Держите руки подальше от вращающихся частей.
- Не прикасайтесь к бите или заготовке сразу после операции; они могут быть очень горячими и могут обжечь вашу кожу.
- Всегда закрепляйте заготовку в тисках или подобном прижимном приспособлении.
- Убедитесь, что электрические кабели, водопроводные трубы, газовые трубы и т. д. не повреждены при использовании инструмента.
ПРЕДУПРЕЖДЕНИЕ:
- НЕ позволяйте комфорту или знакомству с продуктом (полученным в результате многократного использования) заменить строгое соблюдение правил безопасности для рассматриваемого продукта.
- НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ или несоблюдение правил техники безопасности, изложенных в данном руководстве по эксплуатации, может привести к серьезной травме.
Важные инструкции по технике безопасности при работе с аккумуляторным картриджем
- Перед использованием аккумуляторного картриджа прочтите все инструкции и предупредительные надписи на (1) зарядном устройстве, (2) аккумуляторе и (3) изделии, использующем аккумулятор.
- Не разбирайте и не вмешивайтесь в аккумуляторный блок. Это может привести к возгоранию, чрезмерному нагреву или взрыву.
- Если время работы стало слишком коротким, немедленно прекратите работу. Это может привести к риску перегрева, возможным ожогам и даже взрыву.
- Если электролит попал в глаза, промойте их чистой водой и немедленно обратитесь за медицинской помощью. Это может привести к потере зрения.
- Не закорачивайте батарейный блок:
- Не прикасайтесь к клеммам каким-либо проводящим материалом.
- Не храните батарейный блок в контейнере с другими металлическими предметами, такими как гвозди, монеты и т. д.
- Не подвергайте аккумуляторный блок воздействию воды или дождя.
Короткое замыкание аккумулятора может вызвать большой ток, перегрев, возможные ожоги и даже выход из строя.
- Не храните и не используйте инструмент и кассету с аккумулятором в местах, где температура может достигать или превышать 50 °C (122 °F).
- Не сжигайте батарейный блок, даже если он сильно поврежден или полностью изношен. Аккумуляторный блок может взорваться при пожаре.
- Не приколачивайте, не режьте, не раздавливайте, не бросайте, не роняйте батарейный блок и не ударяйте о него твердыми предметами. Такое поведение может привести к пожару, чрезмерному нагреву или взрыву.
- Не используйте поврежденный аккумулятор.
- Содержащиеся литий-ионные батареи подпадают под действие Законодательства об опасных грузах. Для коммерческого транспорта, например. третьими лицами, экспедиторами, необходимо соблюдать особые требования к упаковке и маркировке.
Для подготовки предмета к отправке требуется консультация эксперта по опасным материалам. Пожалуйста, соблюдайте, возможно, более подробные национальные правила. Заклейте или замаскируйте открытые контакты и упакуйте аккумулятор таким образом, чтобы он не мог перемещаться в упаковке. - При утилизации аккумуляторного блока извлеките его из инструмента и утилизируйте в безопасном месте. Соблюдайте местные правила утилизации батарей.
- Используйте аккумуляторы только с продуктами, указанными Makita. Установка батарей в изделия, не соответствующие требованиям, может привести к возгоранию, чрезмерному нагреву, взрыву или утечке электролита.
- Если инструмент не используется в течение длительного периода времени, аккумулятор необходимо извлечь из инструмента.
- Во время и после использования батарейный блок может нагреваться, что может вызвать ожоги или ожоги от низкой температуры. Обратите внимание на обращение с горячими аккумуляторными картриджами.
- Не прикасайтесь к терминалу инструмента сразу после использования, так как он может сильно нагреться и вызвать ожоги.
- Не допускайте попадания стружки, пыли или земли в клеммы, отверстия и канавки батарейного блока. Это может привести к нагреву, воспламенению, взрыву и выходу из строя инструмента или аккумуляторного блока, что может привести к ожогам или травмам.
- Если инструмент не поддерживает использование рядом с высоковольтными линиями электропередач, не используйте аккумуляторный блок вблизи высоковольтных линий электропередач. Это может привести к неисправности или поломке инструмента или аккумуляторного блока.
- Храните батарею в недоступном для детей месте.
ВНИМАНИЕ:
Используйте только оригинальные аккумуляторы Makita. Использование неоригинальных аккумуляторов Makita или аккумуляторов, которые были изменены, может привести к взрыву аккумулятора, что приведет к возгоранию, травмам и повреждению. Это также приведет к аннулированию гарантии Makita на инструмент и зарядное устройство Makita.
Советы по продлению срока службы батареи
- Заряжайте батарейный блок перед полной разрядкой. Всегда останавливайте работу инструмента и заряжайте аккумуляторный блок, когда замечаете снижение мощности инструмента.
- Никогда не перезаряжайте полностью заряженный батарейный блок. Перезарядка сокращает срок службы батареи.
- Заряжайте аккумуляторный блок при комнатной температуре от 10 °C до 40 °C (от 50 °F до 104 °F). Перед зарядкой дайте горячему батарейному блоку остыть.
- Если аккумуляторный блок не используется, извлеките его из инструмента или зарядного устройства.
- Зарядите батарейный блок, если он не используется в течение длительного времени (более шести месяцев).
ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ
ОСТОРОЖНО : Перед регулировкой или проверкой работы инструмента всегда проверяйте, что инструмент выключен, а батарейный блок удален.
Установка или извлечение аккумуляторного блока
ОСТОРОЖНО :
- Всегда выключайте инструмент перед установкой или извлечением аккумуляторного блока.
- Крепко держите инструмент и аккумуляторный блок при установке или извлечении аккумуляторного блока. Ненадежное удержание инструмента и аккумуляторного блока может привести к тому, что они выскользнут из рук, что приведет к повреждению инструмента и аккумуляторного блока и травме.
- Красный индикатор
- Кнопка
- Аккумуляторный блок
Чтобы извлечь аккумуляторный блок, выдвиньте его из инструмента, сдвинув кнопку на передней части картриджа.
Чтобы установить аккумуляторный картридж, совместите выступ на аккумуляторном картридже с канавкой в корпусе и вставьте его на место. Вставьте его до упора, пока он не зафиксируется на месте с легким щелчком. Если вы видите красный индикатор, как показано на рисунке, это значит, что он не заблокирован полностью.
ОСТОРОЖНО :
- Всегда устанавливайте батарейный блок полностью, пока красный индикатор не перестанет быть виден. В противном случае он может случайно выпасть из инструмента и нанести травму вам или окружающим.
- Не устанавливайте батарейный блок с усилием. Если картридж вставляется с трудом, значит, он вставлен неправильно.
Индикация оставшегося заряда батареи
Только для аккумуляторных блоков с индикатором
- Световые индикаторы
- Кнопка проверки
Нажмите кнопку проверки на батарейном блоке, чтобы увидеть оставшийся заряд батареи. Контрольные лампы загораются на несколько секунд.
ПРИМЕЧАНИЕ :
- В зависимости от условий использования и температуры окружающей среды показания могут незначительно отличаться от фактической емкости.
- Первая (крайняя слева) контрольная лампа будет мигать, когда сработает система защиты аккумулятора.
Система защиты инструмента/аккумулятора
Инструмент оснащен системой защиты инструмента/аккумулятора. Эта система автоматически отключает питание двигателя, чтобы продлить срок службы инструмента и аккумулятора. Инструмент автоматически остановится во время работы, если инструмент или аккумулятор находятся в одном из следующих условий:
Защита от перегрузки
любое указание. В этом случае выключите инструмент и остановите приложение, вызвавшее перегрузку инструмента. Затем включите инструмент для перезапуска.
Защита от перегрева
При перегреве инструмента или аккумулятора инструмент автоматически останавливается, а индикатор мигает. В этом случае дайте инструменту и аккумулятору остыть, прежде чем снова включать инструмент.
Защита от переразряда
Когда емкости аккумулятора недостаточно, инструмент автоматически останавливается. В этом случае извлеките аккумулятор из инструмента и зарядите аккумулятор.
Действие переключателя
ПРЕДУПРЕЖДЕНИЕ: Перед установкой аккумуляторного блока в инструмент всегда проверяйте, правильно ли срабатывает триггерный переключатель и возвращается ли он в положение «ВЫКЛ.» при отпускании.
- Курковый переключатель
- Кнопка блокировки
Чтобы запустить инструмент, просто нажмите на курковый переключатель. Скорость инструмента увеличивается за счет увеличения давления на спусковой крючок переключателя. Отпустите триггерный переключатель, чтобы остановить.
Для непрерывной работы нажмите курковый переключатель, нажмите кнопку блокировки и затем отпустите курковый переключатель. Чтобы остановить инструмент из заблокированного положения, полностью нажмите курковый переключатель, затем отпустите его.
ВНИМАНИЕ : Переключатель можно заблокировать в положении «ВКЛ.» для удобства оператора при длительном использовании. Соблюдайте осторожность при блокировке инструмента в положении «ВКЛ.» и крепко держите инструмент.
ПРИМЕЧАНИЕ :
- Даже при включенном выключателе и работающем двигателе отвертка не вращается. Толкните инструмент вперед, чтобы включить сцепление.
- Инструмент автоматически останавливается, если двигатель продолжает вращаться около 6 минут.
Режим толкающего привода
- Кнопка
- Индикатор режима
Этот инструмент имеет режим толкающего привода. В этом режиме инструмент отключает питание двигателя для экономии заряда аккумулятора на холостом ходу. Чтобы выбрать режим толкающего привода, слегка нажмите на спусковой крючок, затем отпустите его и быстро нажмите кнопку. После этого загорится индикатор режима.
После активации толкающего привода потяните курковый переключатель, а затем нажмите кнопку блокировки. Надавите на отвертку, и двигатель начнет вращаться. Дальнейшее давление включает сцепление, и отвертка начинает вращаться. В режиме толкающего привода двигатель и отвертка будут вращаться только за счет приложения давления.
ПРИМЕЧАНИЕ: Если инструмент не работает в течение примерно 8 часов в режиме толкающего привода с заблокированным триггером, инструмент отключается. В таком случае отпустите и снова нажмите курок для перезапуска.
Включение переднего фонаря
ОСТОРОЖНО: Не смотрите на свет и не смотрите прямо на источник света.
- Лампа
- Кнопка
Чтобы включить лампу, слегка нажмите на курковый переключатель, а затем отпустите его. Лампа гаснет примерно через 10 секунд после отпускания куркового выключателя.
Чтобы продолжать выключать свет, слегка потяните курок выключателя, затем отпустите его, а затем нажмите кнопку на несколько секунд. Чтобы включить свет, выполните ту же операцию еще раз.
В режиме толкающего привода с заблокированным пусковым переключателем лампа гаснет примерно через одну минуту после остановки двигателя.
ПРИМЕЧАНИЕ:
- При нажатии куркового переключателя состояние лампы изменить нельзя.
- Примерно в течение 10 секунд после отпускания куркового выключателя состояние лампы можно изменить.
- Используйте сухую ткань, чтобы вытереть грязь с рассеивателя лампы. Будьте осторожны, чтобы не поцарапать линзу лампы, иначе это может ухудшить освещение.
Реверсивный переключатель
- Рычаг реверсивного переключателя
ВНИМАНИЕ:
- Всегда проверяйте направление вращения перед работой.
- Используйте переключатель реверса только после полной остановки инструмента. Изменение направления вращения до остановки инструмента может привести к повреждению инструмента.
- Когда инструмент не используется, всегда устанавливайте рычаг реверсивного переключателя в нейтральное положение.
Этот инструмент имеет реверсивный переключатель для изменения направления вращения. Переместите рычаг реверсивного переключателя в положение (сторона А) для вращения по часовой стрелке или в положение (сторона В) для вращения против часовой стрелки.
Когда рычаг переключателя реверса находится в нейтральном положении, курок переключателя нельзя нажать.
Регулировка глубины
- Локатор
Глубину можно регулировать, поворачивая локатор. Поверните его в направлении «В» для меньшей глубины и в направлении «А» для большей глубины. Один полный оборот локатора соответствует изменению глубины на 2 мм (1/16 дюйма).
для DFS250
- Локатор
для DFS251
- Locator
- LOCATOR
99262
Крюк
ВНИМАНИЕ:
- Всегда вынимайте аккумулятор, когда подвешиваете инструмент на крюк.
- Никогда не цепляйте инструмент на высоте или на потенциально неустойчивой поверхности.
1. Крюк
Крючок удобен для временного подвешивания инструмента.
СБОРКА
ВНИМАНИЕ: Всегда проверяйте, что инструмент выключен, а батарейный блок извлечен, прежде чем выполнять какие-либо работы с инструментом.
Установка или удаление биты драйвера/разъема
для DFS250
- Локатор
- Locator
- BIT
- MAGINET BIT HOLDSER
- BIT
- Holder Alcator
- . плоскогубцами и вытащите биту из магнитного держателя. Чтобы установить отвертку, плотно вставьте ее в магнитный держатель бит. Затем установите локатор, сильно надавив на него.
Для DFS251
- Локатор
- LOCATOR
- BIT
. подвешивание инструмента на инструментальном ремне между работами или перерывами в работе.
- Локатор
- Будьте осторожны, не перегружайте крюк, так как чрезмерное усилие или неравномерная нагрузка могут привести к повреждению инструмента и травме.
- При установке крюка всегда надежно закрепляйте его винтом. В противном случае крюк может оторваться от инструмента и привести к травме.
- Убедитесь, что инструмент надежно закреплен, прежде чем отпускать его. Недостаточное или несбалансированное зацепление может привести к падению и травме.
- Паз
- Крюк
- Винт
- При установке винта на острие биты будьте осторожны, чтобы не надавить на винт. Если винт вдавить, муфта сработает, и винт внезапно начнет вращаться. Это может повредить заготовку или стать причиной травмы.
- Убедитесь, что бита вставлена прямо в головку винта, иначе винт и/или бита могут быть повреждены.
- Биты-отвертки
- Магнитный держатель бит
- Биты торцовые
- Оригинальный аккумулятор и зарядное устройство Makita
- Пластиковый кейс для переноски
ВНИМАНИЕ:
Крючок удобен для временного подвешивания инструмента. Его можно установить с любой стороны инструмента. Чтобы установить крючок, вставьте его в паз в корпусе инструмента с любой стороны и закрепите винтом. Чтобы снять, ослабьте винт, а затем выньте его.
ЭКСПЛУАТАЦИЯ
Установите винт на острие насадки и поместите острие винта на поверхность закрепляемой детали. Надавите на инструмент и запустите его. Выньте инструмент, как только сцепление сработает. Затем отпустите курковый переключатель.
ВНИМАНИЕ:
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Всегда проверяйте, что инструмент выключен, а аккумуляторный блок извлечен, прежде чем пытаться выполнить осмотр или техническое обслуживание.
УВЕДОМЛЕНИЕ : Никогда не используйте бензин, бензин, растворитель, спирт и т.п. Это может привести к обесцвечиванию, деформации или трещинам.
Для обеспечения БЕЗОПАСНОСТИ и НАДЕЖНОСТИ изделия ремонт, любое другое техническое обслуживание или регулировку следует выполнять в авторизованных сервисных центрах Makita или в заводских сервисных центрах с использованием запасных частей Makita.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
ВНИМАНИЕ: Эти принадлежности или насадки рекомендуются для использования с вашим инструментом Makita, указанным в данном руководстве. Использование любых других принадлежностей или насадок может представлять опасность для людей. Используйте аксессуар или насадку только по назначению.
Если вам нужна помощь для получения более подробной информации об этих аксессуарах, обратитесь в местный сервисный центр Makita.
сообщить об этом объявлении
ПРИМЕЧАНИЕ: Некоторые предметы из списка могут входить в комплект инструмента в качестве стандартных принадлежностей.
