Как разобрать кофемолку vitek: разборка и ремонт Bosch, Vitek

Содержание

разборка и ремонт Bosch, Vitek

Современные кофемолки, без сомнения, надежны и производительны, однако рассчитаны на конкретные задачи. Например, кофемолке может понадобиться ремонт, если в ней измельчат сахар вместо кофейных зерен. Другие модели, особенно производства Bork и Бош, страдают от проникновения влаги в зону вала мотора. Но в любом случае, если двигатель не сгорел, можно починить устройство своими руками.

Содержание

  • 1 Технология разборки
    • 1.1 Старые советские кофемолки
    • 1.2 BOSH
    • 1.3 Советы по разборке
  • 2 Типичные неполадки и способы их устранения
    • 2.1 Поломки силового кабеля и отказ блокировки
    • 2.2 Аппарат не запускается
    • 2.3 Нож крутится неравномерно, резко снижаются обороты при росте массы помола
    • 2.4 При работе есть запах гари, натужный звук двигателя
  • 3 Разборка и ремонт кофемолки VITEK
    • 3.1 Обслуживание двигателя
    • 3.2 Типовой ремонт при утере контакта
  • 4 Заключение

Технология разборки

Различают два типа устройств:

  • ножевые кофемолки;
  • жерновые мельницы.

Последние имеют отдельный алгоритм разборки мелющего механизма. Ответ на вопрос, как полностью разобрать кофемолку жернового типа, зависит от конкретной модели устройства. Общая схема одинакова. Конические ножи мельницы крепятся на приводной вал тремя-четырьмя болтами. Открутить их несложно. Однако при обратной сборке нужно тщательно следить за тем, чтобы головки полностью вошли в посадочные места.

Важно! Если собрать мельничное устройство, не затянув болты, можно сжечь кофемолку, либо постоянно находить в помоле мелкую металлическую пыль из-за того, что выступающие головки крепежа выступают в зону движения мелющего механизма.

Несмотря на то, что есть несколько стандартизированных типов кофемолок и принятых схем компоновки самих устройств, изделия разных брендов разбираются, зачастую, по уникальному алгоритму. Например, у компании Бош в одной серии есть модели с отличными друг от друга методиками разделения деталей.

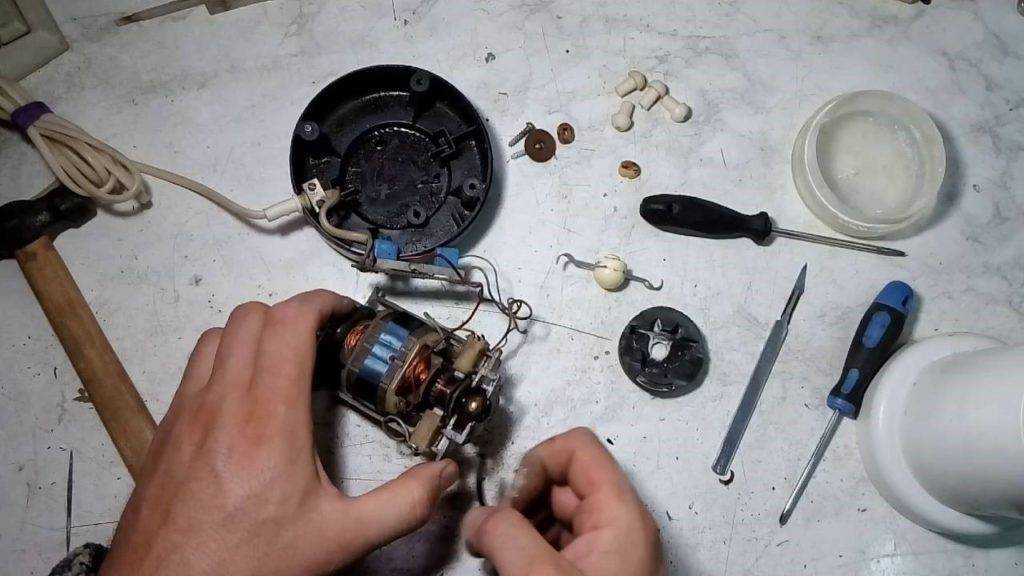

Старые советские кофемолки

Советские кофемолки до сих пор активно используются в множестве домов. Они просты и надежны. Самой распространенной моделью является кофемолка 3ММ. Ее приходится разбирать не только для ремонта. Эта же операция нужна для регулярного профилактического обслуживания устройства.

Советская кофемолка ЗММ

  1. Чтобы разобрать 3ММ, потребуется снять нож, это делается отверткой. Нужно выкрутить шлиц внизу детали.
  2. Шайбу, размещенную под ножом, на пол-оборота поворачивают в любом направлении. Сделать это можно ключом или обычными пассатижами.
  3. После поворота шайбы можно снять стакан и подстаканник.
  4. Снимается удерживающая шайба, установленная на оси.
  5. Пластина находится в цилиндрической резьбе. На деталь нажимают и вращают против часовой стрелки. Планку нужно утапливать и крутить одновременно с блокиратором до освобождения деталей.
  6. Чтобы освободить выключатель, необходимо отогнуть пластину пружинного фиксатора.
  7. Снимают грязезащитную шайбу.
  8. Чтобы освободить двигатель, необходимо отодвинуть кольцевую деталь. После этого открывается доступ к фиксирующим винтам, которые нужно выкрутить.

После этих операций можно вынуть двигатель.

Совет! Самая сложная работа при разборке 3ММ — снятие ножа. Чтобы не повредить шлиц фиксатора, рекомендуется брызнуть на соединение проникающей жидкостью WD40.

Еще одна распространенная советская модель ЭКМУ50 разбирается по тому же принципу. А вот изделие ЭКМУ ИП30 МИКМА предусматривает другой алгоритм действий. Он отличается после снятия шайбы удержания. Планку не выкручиваю, а только сдвигают вбок, немного приподняв. Далее:

  • отсоединяют проводник, это можно сделать после того, как элемент вытянут из корпуса пускателя немного вправо;
  • вынимается мотор, сальник на валу удаляется;
  • демонтируются резиновые амортизаторы;
  • снимается фиксирующая кнопку подпружиненная пластина (вынимается из паза).

BOSH

Есть в линейке изделий бренда кофемолка, справиться с которой способен даже ребенок. Это МКМ6003. Для того чтобы разобрать модель, нужно всего лишь открутить нож вращением по часовой стрелке. После этого ослабляют фиксатор сетевого шнура и вытаскивают двигатель.

Есть изделия бренда, разобрать которые в одиночку практически нереально. Например, MKM6000. Для нормального проведения работ понадобится вторая пара рук. Или слесарные тиски с большим расстоянием фиксации между губками.

Советы по разборке

Не стоит думать, что все кофемолки разбираются сложно. У большинства достаточно разобрать корпус, вывинчивая несколько саморезов. Однако думать о крайней простоте процесса также не стоит. Если что-то пошло не по плану, рекомендуется поискать информацию по правильной разборке.

У BORK J700 есть секретик: нужно удалить ручку регулятора степени помола, чтобы получить доступ к плате управления. Тонкость есть и в последовательности разборки кофемолки Элмаз. Ее дно нужно вначале повернуть в плоскости, а только затем снять выниманием из зацепов.

Кофемолка Элмаз

Типичные неполадки и способы их устранения

Для ремонта двигателя или определения его работоспособности необходимы мультиметр и знания о том, где измерять сопротивления обмоток. Поэтому коснемся только относительно легких неполадок, которые можно устранить даже при наличии минимальных навыков работы с инструментом.

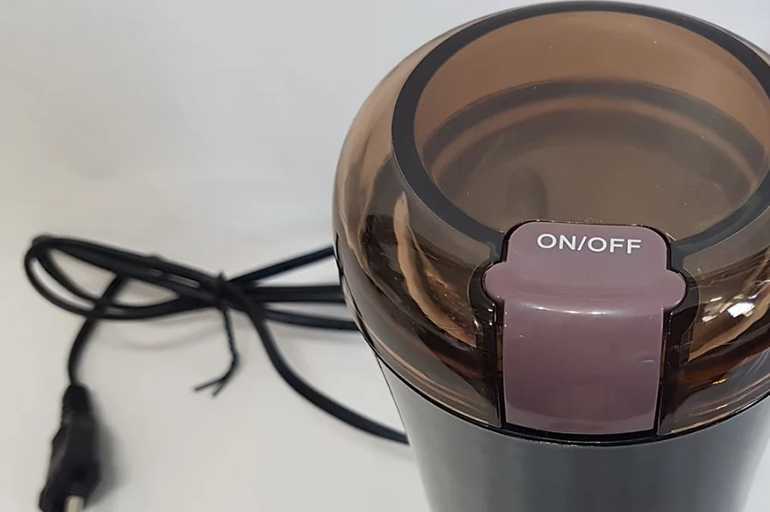

Поломки силового кабеля и отказ блокировки

Переломленный силовой кабель виден невооруженным глазом. Но если место перегиба находится близко к корпусу, можно выявить поломку, просто пошевелив провод. Если аппарат начал подавать признаки жизни – значит, придется менять кабель.

Отказ блокировки происходит из-за засорения нажимного механизма (находится на линии паза крышки) или отсутствия нажима внутренней пластины. Проверить блокировку просто – нажмите на выступающий пластиковый элемент тонкой отверткой. Если при определенном положении кофемолка оживает, нужно ее разобрать и устранить загрязнения.

Аппарат не запускается

Причин может быть несколько: от обрыва кабеля внутри (для ликвидации такой проблемы понадобятся навыки работы паяльником) до выхода из строя двигателя. В этом случае проверка потребует специальных знаний. В данном случае ремонт экономически неэффективен, требуется перемотка или покупка нового двигателя, зачастую проще и дешевле купить новую кофемолку.

Нож крутится неравномерно, резко снижаются обороты при росте массы помола

Одна из причин – частичный выход из строя двигателя, перегорание одной из обмоток. Ремонт может стать проблемой. Потребуется диагностика, перемотка или дорогостоящая замена.

При работе есть запах гари, натужный звук двигателя

Самая распространенная причина – загрязнение и окисление подшипников или втулок скольжения. Данная проблема весьма часто наблюдается у кофемолок Bosch серии 6000. Для ликвидации загрязнения нужно тщательно разобрать устройство, проверить легкость скольжения всех блоков, смазать подшипники. У моделей Bosch 6000 делается следующее:

  • с вала (верхней части) снимается скользящая втулка;
  • вал обрабатывается спиртом;
  • при явных признаках коррозии она удаляется при помощи специальных средств или WD 40.

Вал можно обработать шкуркой-нулевкой, действовать нужно аккуратно. Процедура, показанная на следующем видео, не относится к разряду часто используемых. При усердии и постоянном повторении обслуживания такого рода можно изменить зазор в скользящей втулке, что приведет к неполадкам разного рода.

Разборка и ремонт кофемолки VITEK

Изделия бренда не отличаются сложностью. Они достаточно надежны. Однако не блещут информативностью. При возникновении поломок устройство просто не включается. Для проведения диагностики и ремонта машинку нужно разобрать. Это делается по следующему алгоритму.

  1. Положив корпус набок, на дне проворачивают и снимают кольцевой регулятор.
  2. Деталь дна снимается с корпуса. Это делается отверткой, отжимая защелки (4 штуки).
  3. Снимаются кольцевые контакты в виде единого блока с кабелем питания. Он освобождается вывинчиванием фиксирующих саморезов.
  4. Открывается доступ к фальшдну, защищающему двигатель и плату управления. Деталь снимается после вывинчивания креплений-саморезов.
  5. Провода внутри тесного корпуса достаточно короткие. Их рекомендуется освободить от платы, разомкнув соответствующий разъем при помощи тонкой отвертки.
  6. Освобождаются и другие соединения на разъемах. Это нужно сделать для большей свободы оперирования. Рекомендуется тщательно запоминать положение проводных трасс или фотографировать их позиции перед отключением.
  7. Платы вынимаются из корпуса.
  8. Откручивается нож движением по часовой стрелке. Чтобы это сделать, придется зафиксировать вал мотора. С обратной стороны на нем предусмотрен шлиц под прямую отвертку.
  9. Мотор вынимается из корпуса.

    Двигатель кофемолки

В финале разборки с ротора снимается блок дополнительных деталей. Здесь важно запомнить их положение, а также порядок размещения.

Обслуживание двигателя

Мотор кофемолки проверяется: ротор пробуют вращать пальцами. Если сделать этого не получается, двигатель придется разобрать для полной чистки и смазки. Но даже если ротор вращается свободно, рекомендуется нанести немного силиконовой смазки на втулки.

При этом вал нужно вручную подвигать вверх-вниз. Это позволить смазке проникнуть вглубь втулки. Обслуживание двигателя заканчивается проверкой состояния щеток. Если они чрезмерно короткие, детали заменяют.

Типовой ремонт при утере контакта

Проверка работы электроцепей начинается с блока контактов подошвы. Для этого его включают в сеть. Применяя мультиметр или указатель напряжения, следует убедиться, что на контактах есть 220В. Это укажет на исправность узла.

Проверка при помощи указателя напряжения

Затем проверяют концевик безопасности, блокиратор случайного пуска. Это небольшой микропереключатель. Следует проверить его нормальную работу при помощи мультиметра или иного прибора. При нажатии на концевик должно происходить замыкание цепи.

Двигатель проверяется после подключения платы управления. Последняя вставляется в штатное гнездо корпуса. Двигатель укладывается на стол рядом, его контактный разъем соединяется с платой управления.

Чтобы осуществить пуск, следует вручную замкнуть концевик безопасности. Делать это пальцами не стоит, так как при замыкании обмоток двигателя можно получить удар током.

Удобнее всего упереть на головку микропереключателя пластиковый шток или другой подходящий предмет. Затем в блок контактов вставляется шнур питания, подключается соответствующая гребенка платы и проверяется, поступает ли напряжение на двигатель. Это делается указателем. Один щуп устанавливается на общий провод, другой на выход концевика безопасности.

Проверка напряжения двигателя

Если напряжения на двигателе нет, стоит протестировать шлейф, идущий от подошвы, надежность контактов в гребенке. Чтобы проверить двигатель, требуется соединить отдельным проводом контакт общей линии платы (на разъеме) с соответствующей клеммой мотора. Затем делают (при нормальном состоянии цепей):

  • вставляют вилку питания в розетку;
  • выбирают регулятором помол;
  • на плате должен загорится соответствующий светодиод;
  • нажимают кнопку ПУСК;
  • двигатель запускается.

Если на каком-то этапе этого процесса возник сбой, становится понятно, где искать его причину. В цепях передачи напряжения на плату или двигатель. Стоит пошевелить разъемы. При необходимости нужно пропаять их контакты на плате управления.

Пайка контактов

В самом сложном случае придется тестировать двигатель. Это можно сделать стандартными способами при помощи мультиметра. При обнаружении межвиткового замыкания или обрыва обмоток двигатель придется менять или перематывать.

После успешного ремонта электроцепей кофемолку собирают. Это делается в обратном порядке по описанному выше алгоритму разборки.

Заключение

разборка и ремонт Bosch, Vitek

Содержание

  1. Технология разборки
  2. Старые советские кофемолки
  3. BOSH
  4. Советы по разборке
  5. Типичные неполадки и способы их устранения
  6. Поломки силового кабеля и отказ блокировки
  7. Аппарат не запускается
  8. Нож крутится неравномерно, резко снижаются обороты при росте массы помола
  9. При работе есть запах гари, натужный звук двигателя
  10. Разборка и ремонт кофемолки VITEK
  11. Обслуживание двигателя
  12. Типовой ремонт при утере контакта
  13. Заключение

Кофемолки современного образца отличаются высокой надежностью и эффективностью, однако при этом их конструкция ориентирована на выполнение определенного круга задач. Как правило, ремонт кофемолки зависит от специфики ее эксплуатации, к примеру, если вместо кофейных зерен она перемалывает сахар.

Некоторые модели, в частности, фирмы Bork (Борк), Bosch (Бош) и Braun (Браун), часто сталкиваются с проблемой скопления влаги в области моторного вала. В любом случае, если поломка не привела к перегоранию двигателя, вы в состоянии устранить многие типичные неисправности кофемолки собственноручно.

Технология разборки

Выделяют два вида кофемолок по функциональному механизму:

  • С мельничными жерновами;
  • С ножевыми измельчителями.

Первые имеют более сложный принцип действия. Перед тем, как разобрать аппарат жернового типа, необходимо определить его модель, однако общая электрическая схема кофемолки аналогична для всех устройств. Конусообразные жернова фиксируются на приводном вале с помощью 3-4 шурупов. Выкрутить их довольно легко, но при повторной сборке механизма следует уделить особое внимание тому, чтобы их шляпки полностью заняли соответствующие углубления.

Важно!Если собрать кофемолку, не затянув шурупы на мельничных дисках, можно сжечь прибор, или регулярно находить в молотых кофейных зернах металлические частицы фиксирующих шляпок, которые попадают в область движения жернова.

Стандартная классификация кофемолок насчитывает несколько базовых типов конструкции. Тем не менее, аппараты различных изготовителей могут иметь уникальные особенности сборки и демонтажа. К примеру, перед тем как разобрать кофемолку Бош, следует учитывать, что технология разделения компонентов у данного бренда варьируется от одной модели к другой.

Старые советские кофемолки

Кофейные измельчители советских времен благодаря простоте в эксплуатации и эффективности по сей день активно применяются во многих домах. Широким спросом пользуются кофемолки 3ММ.

Демонтаж данных аппаратов необходим не только для устранения потенциальных неполадок, но и периодического техобслуживания, профилактики базового механизма.

  1. Разбирается , в первую очередь, с извлечения ножей. Это можно воспользовавшись отверткой и выкрутив шлиц на основании режущего компонента.
  2. Размещенная под лезвием шайба должна быть провернута на половину оборота в любую сторону. Выполнить данную манипуляцию можно как ключом соответствующего размера, так и стандартными пассатижами.
  3. Далее из кофемолки можно извлечь стакан и подстаканник.
  4. Блокирующая гайка удаляется с центральной оси.
  5. На пластину, которая расположена в цилиндрической резьбе прибора, необходимо нажать и одновременно вращать против часовой стрелки до освобождения деталей.
  6. Выключатель снимается путем отгибания планки пружинного блокиратора.
  7. Затем извлекается защитная шайба.
  8. Для освобождения электрического двигателя кофемолки, потребуется сдвинуть кольцевой элемент и выкрутить фиксирующие болты, к которым откроется доступ.

По завершении указанных действий мотор можно отсоединить.

Справка! При разборке кофемолки 3MM наибольшую сложность вызывает демонтаж ножа. Для того чтобы не нарушить целостность фиксирующего шлица, место стыковки рекомендуется обработать проникающим составом WD40.

Аналогичным образом разбирается распространенная отечественная кофемолка ЭКМУ 50. Однако аппарат серии ЭКМУ ИП30 МИКМА, также производимое в эпоху СССР, предполагает несколько иной порядок действий.

После извлечения фиксирующей шайбы демонтаж выполняется таким образом:

  • Планка не откручивается, а сдвигается в приподнятом положении;
  • Отключается проводник, это возможно сделать после того, как элемент будет извлечен из корпуса стартера с небольшим отклонением вправо;
  • Снимается двигатель прибора, удаляется уплотнительная прокладка на валу;
  • Вынимаются прорезиненные амортизаторы;
  • Демонтируется пружинистая пластинка, которая удерживает кнопку.

Разбор кофемолки МИКМА ЭКМУ 30 завершается выкручиванием нескольких потайных винтов, скрытых под резиновым кольцом в основании корпуса, и извлечением питающего кабеля.

BOSH

В модельной серии бренда представлена модификация MKM6003, которая отличается от аналогичных аппаратов предельно простой конструкцией. Определить, как разобрать кофемолку Bosch MKM 6003 своими руками не составит труда: потребуется всего лишь отвинтить лезвие по часовой стрелке, ослабить фиксатор сетевого провода и снять двигатель.

Тем не менее, встречаются и такие сложные экземпляры, которые демонтировать самостоятельно практически невозможно. К примеру, кофемолка MKM6000. Для качественного выполнения процедуры вам понадобится дополнительная помощь или тиски с широким расстоянием между фиксаторами.

Прибор устанавливается исключительно в горизонтальном положении. Далее при помощи отвертки и ножа следует разомкнуть зажимы, удерживающие нижнюю часть. При этом инструмент вбивается строго в линию стыковки на участке провода электропитания. Постепенно смещаясь вдоль образовавшегося проема, отсоединяют защелки. Разборка кофемолки Bosch MKM6000 должна выполняться крайне осторожно, поскольку нижняя деталь является силовым элементом и удерживает двигатель в заданной точке.

Советы по разборке

Не стоит полагать, что все кофемолки сложны в демонтаже. В большинстве случаев для разборки корпуса вполне достаточно откручивания пары болтов. Впрочем, иногда данный процесс может вызывать некоторые трудности, а если что-либо не соответствует плану, следует ознакомиться с техническими сведениями, которые содержит инструкция к прибору, либо поискать полезную информацию в сети Интернет.

Справка! Если вы владелец кофемолки BORK J700, обратите внимание на один небольшой нюанс: для получения доступа к управляющей плате требуется снять регулятор степени измельчения. Кофемолка Элмаз также имеет отличительную особенность. Основание аппарата необходимо провернуть в плоскости, и только после этого извлечь его из держателей.

Типичные неполадки и способы их устранения

Для того чтобы выполнить ремонт кофемолки своими руками, в частности определить исправность двигателя, необходим мультиметр и специальные навыки в измерении сопротивления обмоток. По этой причине остановимся на сравнительно простых неполадках, которые могут быть устранены даже при минимальных умениях в обращении с базовыми инструментами.

Поломки силового кабеля и отказ блокировки

Одной из распространенных причин, почему не работает кофемолка, является излом питающего шнура. Данную проблему можно обнаружить невооруженным глазом. Даже в том случае, когда перегиб расположен вплотную к корпусной части, выявить повреждение несложно путем перемещения кабеля. Если аппарат при этом начинает проявлять признаки работоспособности – это свидетельствует о том, что провод в кофемолке следует заменить.

Сбой блокировки возникает вследствие засорения нажимного элемента (расположен вдоль паза крышки) либо недостаточного давления на внутреннюю планку. Проверка исправности фиксатора осуществляется крайне легко – с помощью тонкой отвертки необходимо надавить на выступающий пластмассовый подпор. Если на определенном участке прибор срабатывает, потребуется выполнить разбор кофемолки и удалить остатки загрязнения.

Аппарат не запускается

Существует несколько предпосылок возникновения данной проблемы: от разрыва внутреннего участка шнура (для исправления неполадки потребуется навык владения паяльником) до повреждения двигателя прибора (диагностика не обойдется без специальных знаний).

В данном случае проводить ремонт кофемолки в домашних условиях экономически не выгодно, нужна полная замена обмотки или покупка двигателя. В целом же приобретение новой техники – более практичный и целесообразный вариант.

Нож крутится неравномерно, резко снижаются обороты при росте массы помола

Перед тем, как снять нож с кофемолки для его замены, следует обратить внимание, что источник проблемы чаще всего связан не с режущим элементом прибора, а с частичным повреждением двигателя вследствие перегорания витков обмотки.

Восстановление аппарата может оказаться весьма проблематичным: необходимо проведение диагностики, повторной перемотки либо довольно дорогого обслуживания в сервисном центре, поскольку ремонт кофемолки своими руками в данном случае без специальных навыков в области электроники невозможен.

При работе есть запах гари, натужный звук двигателя

Основная причина состоит в скоплении грязевых отложений на подшипниках или направляющих втулках и окислении. Данная неисправность встречается крайне часто в кофемолках Bosch 6000. Для ее устранения потребуется внимательно разобрать аппарат и проверить степень подвижности всех механизмов, обработать смазкой подшипники. К примеру, ремонт кофемолки

Bosch имеет следующую последовательность:

  • С поверхности вала извлекается подвижная втулка;
  • Валовый механизм прибора очищается спиртовым раствором;
  • При наличии очевидных следов коррозии ее счищают специальными веществами или WD-40.

Допускается зачистка детали шлифовальной бумагой, однако будьте осмотрительны в своих действиях: при таком регулярном обслуживании существует риск деформации зазора в направляющей втулке и, как следствие, выход кофемолки из строя.

Разборка и ремонт кофемолки VITEK

Электрическая схема кофемолки представленной торговой марки не отличается особой сложностью. Эти приборы достаточно надежны и эффективны. Тем не менее, установить потенциальную причину неполадки порой бывает затруднительно – при сбоях в работе кофемолка не включается и не задействует индикацию.

Для осуществления диагностики и устранения повреждений потребуется провести полный демонтаж техники.

Как разобрать кофемолку Vitek:

  1. Корпус прибора помещаем на боковую сторону, на нижней части переворачиваем и извлекаем кольцевой регулятор.
  2. Дно вынимаем из конструкции. Сделать это можно с помощью обычной отвертки, одновременно сжав четыре фиксирующие защелки.
  3. Кольцевые контакты кофемолки отсоединяем единым блоком с силовым кабелем. Он высвобождается посредством выкручивания крепежных болтов.
  4. Доступ к накладной панели, предохраняющей мотор и контрольную плату, открыт. Снимаем ее после откручивания винтовых креплений.
  5. Внутри узкого корпуса аппарата расположены достаточно короткие жилы. Для того чтобы безопасно освободить их от платы, рекомендуется разомкнуть тонкой отверткой подходящий соединитель.
  6. Также отсоединяем прочие на разъемах. Это необходимо предпринять для обеспечения большей гибкости при работе. Перед отключением проводов следует внимательно изучить их местоположение или сделать снимок.
  7. Извлекаем из корпусной части платы.
  8. По часовой стрелке откручивание функциональных лезвий. Для этого понадобится заблокировать вал двигателя. На тыльной стороне расположен шлиц для прямой отвертки.
  9. Достаем мотор из устройства.

В заключительной стадии демонтажа из ротора удаляется блок вспомогательных узлов. При этом важно запомнить их позицию и очередность расположения перед тем, как проводить ремонт кофемолки Vitek, поскольку их некорректное подключение при сборке может вызвать замыкание электрической цепи и выход двигателя из строя.

Обслуживание двигателя

Проверка двигателя кофемолки производится путем вращения ротора с помощью пальцев. Если это не удается сделать, мотор следует разобрать для комплексной чистки и смазки. Впрочем, даже если разбор кофемолки не требуется и вращение ротора осуществляется беспрепятственно, нанести немного силиконового состава на втулки все же не помешает.

При этом вал прибора необходимо пошевелить в направлении вверх и вниз. Это обеспечит более глубокое проникновение смазки в рабочий механизм кофемолки. Техническое обслуживание двигателя завершается контролем состояния щеток. Если они слишком короткие – их нужно заменить.

Типовой ремонт при утере контакта

Для проведения диагностики работоспособности электрической цепи кофемолки начните с контактного блока подошвы. Это можно осуществить, подсоединив ее к сети. Воспользовавшись мультиметром или измерителем напряжения, проверьте, присутствует ли питание 220В на контактных элементах. Данный показатель будет свидетельствовать о том, что узел полностью исправен.

Далее выполняется проверка аварийного концевого выключателя, блокиратора ошибочного пуска. Он представляет собой миниатюрный коммутатор. Его работу необходимо протестировать при помощи мультиметра или других инструментов. Цикл контура кофемолки при нажатии на концевой выключатель обязательно должен замыкаться.

После подключения контрольной платы происходит проверка двигателя. Она устанавливается в разъем на корпусе прибора. Мотор размещается боковой стороной на столе, а его контактное гнездо подсоединяется к плате.

Важно! Для запуска двигателя потребуется собственноручно замкнуть концевой выключатель. Не стоит выполнять это пальцами, так как при коротком замыкании обмотки электродвигателя можно пострадать от разряда электрического тока. Будьте предельно осторожны, выполняя ремонт кофемолки своими руками, и используйте средства защиты.

Оптимальным вариантом будет прижать к головке микропереключателя пластмассовый прут или любой другой похожий инструмент. Далее сетевой кабель подключается к блоку контактов, подсоединяется необходимая гребенка платы и проводится тестирование на наличие напряжения, поступающего на двигатель. Для этого используется указатель. Один датчик располагается на общем проводе, а другой – на выводе концевого выключателя.

Если напряжение на моторе отсутствует, дополнительно проверьте состояние выходящего из подошвы шлейфа, надежность контактных соединений в гребенке. Протестировать двигатель можно таким образом: выполнив разбор кофемолки, соедините отрезком кабеля контакт общей цепи платы (на гнезде) с подходящей клеммой мотора.

Если контур исправен, после этого проделайте следующие действия:

  • Установите штепсель питания в розетку;
  • Подберите режим измельчения с помощью регулятора;
  • На плате должен засветиться соответствующий индикатор;
  • Нажмите кнопку START;
  • Двигатель начнет функционировать.

При возникновении сбоя на каком-либо участке данного процесса, становится очевидно, в чем кроется источник проблемы и как починить кофемолку. Это происходит из-за нарушения цепи передачи питания на плату или на мотор. Для устранения проблемы следует пошевелить коннекторы, а при необходимости перепаять их.

В особо запущенном случае потребуется выполнить диагностику двигателя. Это можно сделать общепринятым способом с использованием мультиметра. При обнаружении короткого замыкания между витками или обрыва обмотки мотор потребуется заменить или перемотать. После удачного восстановления электрической цепи кофемолку повторно собирают. Делается это в противоположной последовательности от вышеописанного алгоритма демонтажа.

Заключение

Прежде чем пытаться решить проблему, как отремонтировать кофемолку своими руками, помните, что многих неполадок можно избежать, если регулярно проводить техническое обслуживание прибора. В число таких процедур входит смазка и прочистка деталей от налета.

Чтобы не допустить внештатных ситуаций, не рекомендуется использовать кофемолку в режимах, которые не предусмотрены изготовителем. В частности, перетирать сахарную пудру, измельчать растительные специи, обрабатывать крупные партии помола. Для каждой техники разработаны конкретные правила эксплуатации, и если придерживаться их, устройство будет безотказно функционировать долгие годы.

Разборка и ремонт кофеварок Saeko, Vitek, Delongi своими руками

Большинство проблем возникает из-за того, что современная кофеварка – это высокотехнологичное устройство, рабочие параметры которого точно рассчитаны. Поэтому любое нарушение, будь то жесткая вода, не рекомендованная производителем капсула или другой помол зерен, требует ремонта аппарата или понимания того, как работают системы высокого давления. Но большинство простых проблем можно устранить в домашних условиях. Рассмотрим, как отремонтировать кофеварку своими руками.

Содержание

  • 1 Общие вопросы безопасности
  • 2 Проблемы с насосами высокого давления
  • 3 Типовые проблемы кофеварок
  • 4 Простые проблемы и решения
  • 5 Заключение
  • 90 Общие вопросы безопасности 2109018 исследовать кофеварку и произвести ремонт, то необходимо принять элементарные меры безопасности:

    1. Устройство должно отключиться от сети.
    2. Рабочий инструмент с изолированными ручками.
    3. Вода и мокрые руки являются источником потенциальной опасности.

    Разобрать корпус большинства кофеварок несложно. Зачастую достаточно открутить несколько винтов на задней крышке. Это дает возможность постепенно разбирать устройство на узлы или крупные детали. При этом есть тонкости: автоматы Делонг, расположенные снизу болтов, закрываются заглушками или находятся под резиновыми ножками , а многие модели Saeko дополнительно требуют снятия креплений для снятия отдельных блоков, открывая доступ к нужным для ремонта участкам.

    Чтобы не ошибиться, обратитесь к справочной информации. Если кофеварка не поддается логике и не разбирается, данные о модели лучше поискать в интернете.

    Многие устройства, кроме винтов на задней части корпуса, имеют также защелки, удерживающие верхнюю крышку или нижнюю часть.

    Для нахождения такого крепежа вам понадобится тонкая отвертка или нож, которыми проходят по линии стыка деталей, чтобы локализовать зону, где можно нажать на защелку.

    Проблемы с помпами высокого давления

    Лидерами по проблеме нарушения режима подачи жидкости являются модели с VT1513 и VT1511. Это чрезвычайно удобные кофеварки, работающие под давлением 16 атмосфер и позволяющие приготовить вкуснейший эспрессо. Однако малейшее несоответствие между помолом и использованием жесткой воды может вызвать проблемы с подачей жидкости.

    При использовании слишком тонкого помола в моделях Vitek VT1511 и VT1513 забиваются сетки и фильтры. При слишком большом употреблении — напиток не заваривается. Жесткая вода вызывает засорение труб высокого давления. А все это приводит к серьезным поломкам – выходу из строя ТНВД или расщеплению пластикового блока переключателей.

    Помповая кофемашина Vitek VT1513

    Для проведения обслуживания или ремонта необходимо предварительно разобрать аппарат:

    1. Снимается верхняя алюминиевая крышка, где расположены чашки.
    2. Обыскиваются крепежные винты, спрятанные под резиновыми втулками.
    3. Саморезы сняты, задняя крышка снята, открывая доступ ко всем узлам.

    Сразу видно области потенциального повреждения. Трубки высокого давления — жесткие, тонкие. Переключатель подачи представляет собой небольшой пластиковый блок, к которому подходят распределители. Нагнетатель представляет собой круглый металлический насос. Для ремонта кофеварки Vitek потребуются:

    1. Оценить состояние трубок высокого давления, проверить места их фиксации — не должно быть тряски, трещин.
    2. Проверьте состояние корпуса вентилятора. Трещины или следы перегрева указывают на возможную неисправность насоса.
    3. Проверьте состояние переключателя подачи.

    Если после оценки надежности контактов проблема осталась неясной, выполните следующие операции:

    1. Очистите трубки высокого давления. Для этого можно использовать тонкую резиновую трубку или одножильный провод в мягкой изоляции. Также есть специальный инструмент — кисть на гибком подводе.
    2. Проверить крепления и контакты, удалить всю грязь.
    3. Очистите фильтры.

    После этого запускается кофеварка и повторно проверяется работа узлов. Кстати, самая частая авария — трещина переключателя , это определяется наличием воды на поверхности детали. Повреждение нельзя заклеить (отжать под давлением любым герметиком). Поэтому стоит заменить блок или просто проплавить трещину, нагреть нож или отвертку на газовой горелке.

    Обрыв переключателя режимов Vitek VT1513

    Если разборка, чистка, визуальный осмотр кофеварки не позволили локализовать проблему, скорее всего, дело в нагнетателе, и необходимо вызывать специалиста.

    Типичные проблемы кофеварок

    Типичных поломок много. Отремонтировать их своими руками несложно. Например:

    1. Частые проблемы устройств Moulinex, Krups, Roventa, Saeco — это засорение фильтра . Из кофеварки может течь вода, кофе можно подавать без остановки или наоборот – в небольших количествах. Причина – забитый фильтр или выход из строя встроенного в него напорного клапана.
    2. Окисление контактов Стало встречаться все больше и больше, так как производители стали экономить каждую копейку в производстве. Обязательная чистка и регулярная проверка контактов – залог успешной работы кофеварки.
    3. Выход из строя нагревательного элемента . Ремонт в этом случае должен производиться специалистом. Так же есть модели кофеварок, нагревательные элементы которых невозможно демонтировать без повреждения других деталей. Стоимость работ и покупка новых деталей обойдется дороже нового агрегата.

    Основная часть ремонта это тщательная чистка всех узлов и контактных групп. Без проведения этой операции ни о какой тщательной проверке электрических параметров двигателей, термодатчиков, электронных компонентов не может быть и речи. Эти действия будут как минимум малоэффективны.

    Простые проблемы и решения

    Инструкция по эксплуатации прилагается к каждой кофеварке. В нем описаны типичные проблемы конкретной модели и приведены готовые рецепты их решения. Часто это инструкции типа «кофеварка не включается — проверьте провод». Да, целостность силового кабеля, отсутствие потертостей, изломов, механических повреждений — это надо проверить.

    Однако общий принцип ремонта сводится к движению от простого к сложному. Что-то не включается — проверяется работоспособность кнопки, чистота и надежность контакта. Параметры работы не соответствуют ожидаемым — регуляторы и датчики внимательно осматриваются, чистятся, смазываются, при необходимости заменяются. Для устранения частых неисправностей кофеварок нужно действовать по принципу тщательного осмотра деталей на наличие повреждений, полного обслуживания всех фильтров, трубок, контактных групп и датчиков.

    Заключение

    Кофеварка – незаменимый прибор в современной жизни, но сложность ее устройства предполагает строгое соблюдение рекомендаций производителя. Чтобы наслаждаться ароматным напитком все время, используйте кофе правильного помола, определенный вид капсул , а также периодически обслуживать машину.

    Также интересно:

    Новости технологий:

    В продолжение темы:

    Рекомендуем сервисный центр по ремонту бытовой техники

    Полный список услуг

    Рейтинги

    Кофемашины для дома: рейтинг 2017

    Лучшие кофемашины для дома: рейтинг 2017, оптимальная цена и качество товара. Рассмотрение и сравнение характеристик, стоимости и надежности. Краткая презентация бренда, соотношение достоинств и недостатков.

    Расчет расхода
    электроприборы

    Вычислять

    Калькулятор расчета
    мощность нагревателя

    Вычислять

    Калькулятор расчета
    кондиционер

    Вычислять

    Ремонт кофемолки | Как ремонтировать мелкую бытовую технику

    Искать ВСЕ ремонты:

    Ах, аромат свежемолотого кофе с утра! В этом руководстве по ремонту кофемолки рассказывается, как работает кофемолка, что часто выходит из строя, как определить проблему с кофемолкой и какие детали и инструменты вам потребуются для ее устранения. Затем в нем даются простые пошаговые инструкции по разборке кофемолки и отсылаются к инструкциям по проверке и ремонту двигателя. Вам также может понадобиться ремонт электрического шнура и ремонт выключателя.

    Как работает кофемолка?

    Кофемолка — это небольшой электрический прибор, который измельчает кофейные зерна вращающимся лезвием. Небольшой универсальный двигатель вращает вал в центре кофемолки. Вал вращает лезвие, которое разрезает кофейные зерна на мелкие кусочки. Размер кусочков, называемых гущей, зависит от времени работы кофемолки, а также от остроты лезвия.

    Что может пойти не так с кофемолкой?

    Кофемолки относительно просты. Наиболее распространенная проблема заключается в том, что они забиваются землей, что замедляет работу двигателя. Кроме того, может закоротить электрический шнур, перегореть термоограничитель или перестать вращаться вал двигателя. Кроме того, переключатель может выйти из строя, а лезвие может погнуться или затупиться.

    Наконечник Fix-It

    Содержите кофемолку в чистоте. Протирайте лезвие и чашу небольшой тряпкой после каждого использования. Будьте осторожны, потому что лезвие острое. Что бы вы ни делали, не погружайте кофемолку в воду, потому что вы испортите двигатель.

    Как определить неисправность кофемолки?

    Помимо звука Армагеддона, ваша кофемолка может еще больше сообщить вам о проблемах — ее симптомы могут подсказать возможные решения.

    • Если кофемолка не работает при включении, убедитесь, что в розетке есть питание, затем проверьте электрический шнур.
    • Если кофемолка работает с перебоями или не останавливается, переключатель может быть засорен или поврежден. Отключите кофемолку от сети и счистите все остатки с выключателя тонкой щеткой. Нажмите на переключатель несколько раз зубочисткой. Если проблема не устранена, разберите кофемолку, чтобы очистить ее, и осмотрите переключатель на наличие поломок, которые можно исправить.

    Доступ к большинству кофемолок можно получить, сняв крепления на основании устройства.

    • Если кофемолка не работает, вал двигателя может замерзнуть. Разберите кофемолку, очистите вал и смажьте каждую опору одной или двумя каплями легкого машинного масла. Вращайте вал, чтобы равномерно распределить масло.
    • Если кофемолка по-прежнему не работает, возможно, перегорел термоограничитель. Если вы не можете легко найти запасной термоограничитель, может быть более рентабельным заменить кофемолку.
    • Если кофемолка вибрирует, лезвие может быть погнуто. Осмотрите лезвие и замените его, если оно повреждено или затупилось. Другой причиной вибрации может быть изношенный подшипник двигателя. Отключите кофемолку от сети и снимите пластину доступа. Подшипник неисправен, если вал двигателя двигается при движении вперед и назад; заменить мясорубку.

    Внимание!

    Никогда не запускайте кофемолку с пустой чашей, поскольку лезвие может вращаться слишком быстро и повредить двигатель. Кроме того, не используйте кофемолку более 30 секунд за один раз, иначе двигатель может перегреться.

    Что нужно для ремонта кофемолки?

    Поиск запасных частей для кофемолок может быть сложной задачей, особенно для кофемолок других производителей, потому что сначала нужно выяснить, кто на самом деле сделал устройство. Обратитесь к производителю или поставщику запасных частей. Инструменты, которые вам понадобятся для разборки и очистки, включают следующие:

    • Отвертки
    • Маленькие плоскогубцы
    • Щетка или баллончик с воздухом

    Каковы шаги по ремонту кофемолки?

    Иногда можно проверить двигатель, пока он еще находится в устройстве. Вы также можете проверить электрический шнур.

    Ремонт кофемолки требует разборки и проверки компонентов, а также очистки.

    Разборка кофемолки:

    1. Отключите кофемолку от сети. Выверните винты под устройством, чтобы освободить опорную плиту. Снимите лезвие, зажав его толстым полотенцем, одновременно поворачивая другой конец вала двигателя против часовой стрелки с помощью отвертки или небольших плоскогубцев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
