Самодиагностика ВАЗ 2114: коды ошибок всех неисправностей
Содержание:
- Самодиагностика
- Нюансы самостоятельной диагностики
- Коды бортового компьютера и их значение
Наличие бортового компьютера на автомобиле позволяет вовремя идентифицировать неисправности, принять соответствующие меры до того, как поломка стала серьезной и дорогой в устранении.
Автомобиль ВАЗ 2114
Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что именно указывает автомобиль, выдавая те или иные обозначения. Потому сегодня мы постараемся рассказать про самые распространенные коды ошибок, и отметим, что каждый из них означает.
Самодиагностика
Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько разный.
Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которых вычисляется максимальное количество кодов ошибок с бортового компьютера вашего автомобиля.
Бортовой компьютер
Самодиагностика своими собственными руками позволит добиться определенного положительного результата. Но увы, обнаружить все ошибки получается в крайне редких случаях.
Нюансы самостоятельной диагностики
Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.
Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.
Заключается он в следующих действиях.

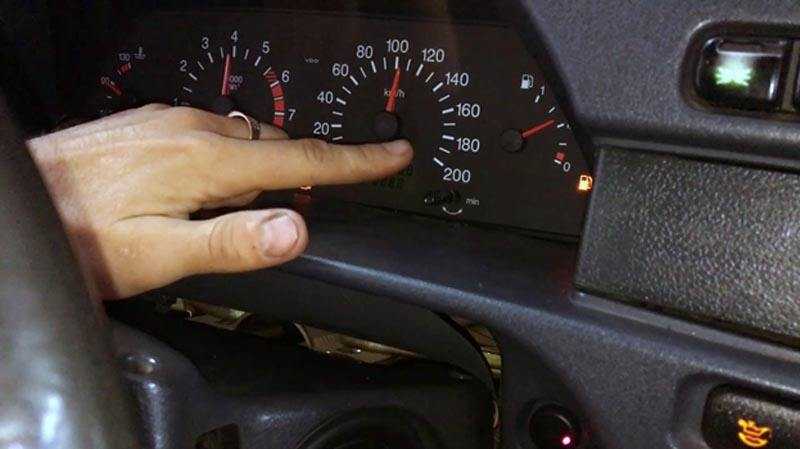

- Присядьте на водительское кресло и зажмите кнопочку одометра.
- Затем поверните ключ зажигания в первое положение.
- Отпустите кнопку одометра. После этого стрелки начнут бегать.
- Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
- В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.
Поскольку это не специализированное оборудование, коды будут представлены в данном случае в виде двухзначных обозначений, а не четырехзначных.
Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.
Предлагаем ознакомиться с ними по таблице.
| Код | Описание |
| 1 | Неполадки в микропроцессоре |
| 2 | Имеются проблемы в цепи датчика указателя уровня топлива в баке. |
| 4 | В электросети наблюдается слишком высокое напряжение |
| 8 | Напряжение слишком низкое |
| 13 | От датчика кислорода не идет сигнал |
| 14 | Уровень сигнала датчика температуры охлаждающей жидкости очень высокий |
| 15 | Уровень сигнала датчика температуры охлаждающей жидкости очень низкий |
| 16 | В бортовой сети наблюдается слишком высокое напряжение |
| 17 | Очень низкое напряжение в бортовой сети |
| 19 | От датчика положения коленчатого вала идет неправильный сигнал |
| 24 | Неисправен датчик скорости автомобиля |
| 41 | Датчик фаз отправляет неправильные сигналы |
| 51 | Обнаружены неполадки в работе постоянного запоминающего устройства |
| 52 | Обнаружены неполадки в работе оперативного запоминающего устройства |
| 53 | Не работает СО-потенциометр |
| 61 | Не работает датчик лямбда-зонда |
Важно принимать во внимание тот факт, что ошибки могут складываться.
К примеру, если у вашего автомобиля имеются неисправности, обозначающиеся кодом 4 и 1, прибор одометр покажет цифру 5.
Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы сами вручную их не сбросите. Для этого нужно отключить клеммы от аккумулятора, держа при этом зажигание включенным, подождать несколько секунд и подключить обратно. Не забудьте это сделать, особенности, если собираетесь ехать на диагностику на СТО. Они найдут эти ошибки и будут их устранять, хотя на деле вы уже все сделали ранее сами. Платить лишние деньги? Нет, не стоит.
Коды бортового компьютера и их значение
Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно.
Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.
Схема подключения БК
Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.
| Коды | Описание проблемы |
| 0102, 0103 | Неправильный уровень сигнала датчика массового расхода воздуха. |
| 0112, 0113 | Неверный сигнал датчика температуры впускного воздуха. Требуется его замена |
| 0115 – 0118 | Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена |
| 0122, 0123 | Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик |
| 0130, 0131 | Не работает датчик кислорода |
| 0135 – 0138 | Не работает устройство для нагрева датчика кислорода. Требуется замена |
| 0030 | Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора. |
| 0201 – 0204 | В цепи управления форсунками обнаружен обрыв |
| 0300 | Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись |
| 0301 – 0304 | В цилиндрах двигателя обнаружены пропуски зажигания |
| 0325 | В цепи устройства детонации произошли сбои |
| 0327, 0328 | Датчик детонации вышел из строя. Требуется его замена |
| 0335, 0336 | Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить |
| 0342, 0343 | Вышел строя датчика фаз. Устройству требуется замена |
| 0422 | Неисправен нейтрализатор |
| 0443 – 0445 | Не работает клапан продувки адсорбера. Требуется замена устройства |
| 0480 | Не работает вентилятор охлаждения. Требуется замена устройства |
| 0500, 0501 , 0503, 0504 | Вышел из строя датчик скорости. Устройство подлежит замене |
| 0505 – 0507 | Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора |
| 0560, 0562, 0563 | Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи. |
| 0607 | Канал детонации не работает |
| 1115 | Цепь нагрева датчика кислорода работает с перебоями |
| 1135 | В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене |
| 1171, 1172 | Уровень газа потенциометра не соответствует норме |
| 1500 | Обнаружен обрыв в цепи управления устройства бензонасоса |
| 1509 | Электрическая цепь управления элементом холостого хода перегружена. |
| 1513, 1514 | Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода. |
| 1541 | Произошел обрыв в цепи управления реле бензонасоса |
| 1570 | Антипробуксовочная система получила обрыв в цепи |
| 1600 | Данные об антипробуксовочной системе не поступают на бортовой компьютер |
| 1602 | Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления |
| 1606, 1616, 1617 | Обнаружена поломка датчика определения неровного дорожного полотна |
| 1612 | Обнаружена неисправность сброса электронного блока управления |
| 1620 | Неполадки в работе постоянного запоминающего устройства |
| 1621 | Поломка оперативного запоминающего устройства. |
| 1689 | В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок. |
| 0337, 0338 | Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи. |
| 0481 | Сломался второй вентилятор системы охлаждения. Устройство требует замены |
| 0615 – 0617 | В цепи реле стартера обнаружены обрывы или короткое замыкание |
| 1141 | Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода |
| 230 | Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить |
| 263, 266, 269, 272 | Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов. |
| 640 | Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine |
Изучив коды ошибок, вы сможете понять, что именно происходит с вашим автомобилем, чем объясняется его некорректное поведение, и какие действия вам следует предпринимать в ближайшее время.
Загрузка …
Ошибки бортового компьютера ВАЗ 2114 🦈 avtoshark.com
Прибор проверяет в режиме реального времени технические характеристики, уровень топлива, обрабатывает сигналы датчиков и показывает предупреждения об ошибках и неправильных режимах функционирования оборудования.
Штатный БК информирует водителя о неисправности систем автомобиля числовым кодом. Посмотреть тип ошибки бортового компьютера ВАЗ 2114 можно самодиагностикой или расшифровывать с помощью подключенного автосканера. Сброс лишних записей производят клавишами управления на приборной панели.
Какие БК ставят на ВАЗ 2114
Основные типы маршрутных бортовых компьютеров:
- «ШТАТ» – небольшой прибор со встроенными функциями нагрева свечей и изменения пороговой температуры срабатывания вентилятора радиатора охлаждения двигателя.
- «ГАММА» – компьютер с точными кварцевыми часами и системой оповещения о плановом ТО. Показывает информацию на 3 мультидисплеях.
- Multitronics Comfort – БК с цветным экраном, расшифровкой параметров ЭБУ, расход топлива, проверяет и удаляет ошибки.
- АМК 211501 показывает подробную расшифровку параметров автомобиля и помогает водителю при парковке.
На заводе устанавливают штатный БК 2114/3857010 старого типа, который проверяет работу систем машины и делает диагностику ДВС с выводом кодов ошибок на экран дисплея.
Выполняемые бортовым компьютером задачи
Прибор проверяет в режиме реального времени технические характеристики, уровень топлива, обрабатывает сигналы датчиков и показывает предупреждения об ошибках и неправильных режимах функционирования оборудования.
С помощью штатного БК можно изменять параметры работы систем автомобиля.
Основные виды бортовых компьютеров:
- Управляющий прибор позволяет проводить настройку работы оборудования.
- Сервисный БК выполняет диагностику ЭБУ и показывает коды ошибок.
- Маршрутный тип устройства дает возможность посмотреть данные о поездке, расходе и уровне топлива.
- Универсальный бортовой компьютер сочетает несколько функций одновременно, а также управляет мультимедиа, контролирует датчики парковки, узнает текущее состояние систем автомобиля.
Штатный БК ВАЗ 2114 управляется кнопками, расположенными на передней панели прибора.
Расшифровка и значение кодов ошибок
БК ВАЗ 2114 показывает информацию о неисправностях по старому протоколу ОВД-1 в виде четырехзначного числа.
БК ШТАТ ВАЗ 2114
Обозначение отклонений в электронном блоке (ЭБУ) начинается с буквы «Р».
Расшифровка групп кодов БК типа «ШТАТ»:
- «0000» – поломки устройств выпуска и нейтрализации газов;
- «0100» – отклонения в снабжении воздухом ДВС;
- «0200» – неправильно выполняется подача топлива;
- «0300» – неисправности зажигания;
- «0400-0600» – показывают дефекты вспомогательных устройств, управления оборотами и бортовой сети автомобиля.
Информацию об отклонениях параметров основных узлов машины также можно посмотреть с помощью одометра.
Диагностика автомобиля специальным оборудованием
Штатный бортовой компьютер ВАЗ 2114 дает возможность прочитывать ошибки, но без подробностей. Чтобы посмотреть уточненную расшифровку, применяют специальные диагностические приборы – автосканеры типа ОВД-2 с 16 контактами. Подключение адаптера к ноутбуку или планшету производится с предустановленной программой диагностики.
Совет! Посмотреть настройки софта и расшифровку кодов можно в инструкции, которая поставляется в комплекте с автосканером.
Разъем для подключения адаптера диагностики в автомобиле ВАЗ 2114 инжектор находится под прикуривателем. С помощью сканера можно смотреть диаграммы работы ДВС, расхода и уровня топлива, подробное описание кодов ошибок.
Диагностический сканер
Самодиагностика автомобиля
Бортовой компьютер ВАЗ 2114 с 8 и 16 клапанами выполняет проверку оборудования автомобиля без применения дополнительных приборов, с использованием штатных функций БК.
Как прочитывают ошибки при самодиагностике:
- Перед запуском стартера нажать на одометре сброс пробега.
- Завести ключом машину и отпустить кнопку.
- Проверить возврат показаний приборов на панели в нулевое положение.
- Повторно нажать сброс дневного километража.
- Последовательным переключение клавиши посмотреть версию прошивки и список кодов.
Расшифровку делают при помощи инструкции по эксплуатации ВАЗ 2114.
Самостоятельный сброс ошибок
Диагностика с использованием штатного БК выявляет отклонения в работе оборудования автомобиля, уточняет расход топлива. Поэтому перед удалением записей необходимо проверить работоспособность соответствующих узлов и деталей. После ревизии и ремонта можно сбросить коды самодиагностики. Для удаления ошибки бортового компьютера, удерживают клавишу обнуления пробега за сутки в течение 5 секунд до появления цифры «0» на экране приборной панели.
Чтение кодов ошибок ВАЗ 2114
Иногда коды диагностики убирают принудительно – отключают клемму аккумулятора на 1-2 минуты.
Читайте также: Штатный бортовой компьютер «ВАЗ 2115»: инструкция по эксплуатации, обозначения значков
После включения сети бортовой компьютер обнуляет все показания в памяти. Повторное появление кода на экране БК указывает на серьезные проблемы с соответствующим оборудованием.Сброс Check Engine
Основная причина появления значка двигателя в штатном БК ВАЗ 2114 – отклонения в работу ДВС. Наличие красного цвета индикатора указывает на серьезные неисправности, поэтому необходимо проверить силовой агрегат.
Оранжевый чек чаще появляется, если неправильно работает ЭБУ, датчики или в бак залит некачественный бензин.
После устранения отклонений иконка двигателя обычно остается на экране БК ВАЗ 2114. Ошибку Check Engine можно сбросить отключением АКБ от сети автомобиля на несколько минут. Иконка погаснет на панели бортового компьютера после прогрева двигателя.
