Особенности конструкции ЭБУ ВАЗ-2114 и характерные поломки

3.9/5 — (62 голоса)

В любом современном транспортном средстве присутствует большое количество разнообразных датчиков, которые передают информацию системе управления силовым агрегатом. ЭБУ ВАЗ-2114, несмотря на всю сложность его конструкции нельзя назвать слишком привередливым узлом в системе автомобиля. Для проведения самостоятельной диагностики устройства достаточно хорошо изучить принцип действия и узнать основные его типы, учитывая, что распиновка, конструкция, прошивка и принципиальная схема у каждой из модификаций блока практически ни чем не отличаются.

Содержание

1. Место расположения ЭБУ в автомобиле ВАЗ-2114
2. Принцип функционирования
3. Распространенные приемы диагностики неисправностей ЭБУ

Место расположения ЭБУ в автомобиле ВАЗ-2114

Модуль находится в центральной консоли непосредственно под приборной панелью. Если есть подозрение на его неисправность, добраться к блоку можно с пассажирской стороны, предварительно удалив с боковой поверхности торпедо декоративную панель, которая крепится саморезами.

Если в ходе проведения диагностики была выявлена какая-либо ошибка системы управления моторным агрегатом, необходимо снять блок управления с автомобиля для проведения его ремонта. Перед тем как это сделать, необходимо обязательно обесточить бортовую сеть транспортного средства, отсоединив провод «масса» с клеммы аккумулятора.

Такая предосторожность поможет предотвратить короткое замыкание, которое попросту выведет дорогостоящее устройство из строя без возможности его восстановления (даже, несмотря на то, что в его сеть включен предохранитель). Также от этого серьезно пострадает автомобильная проводка.

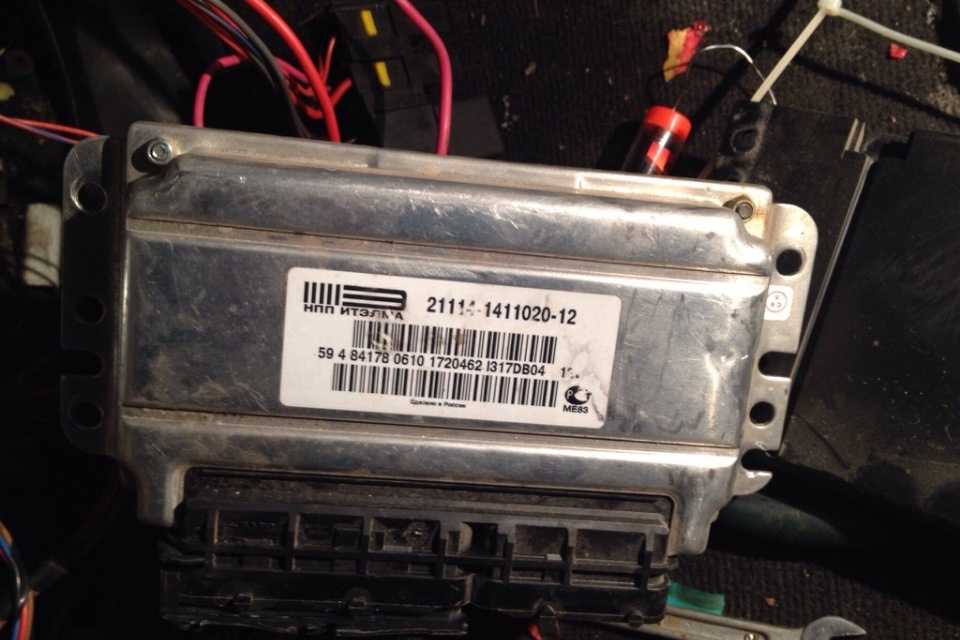

На «четырнадцатой» модели устанавливаются следующие типы электронных систем управления двигателем:

• ИТЕЛМА 5.1
• GM-09
• Январь-4
• BOSCH M1.5.4
• BOSCH M7.9.7

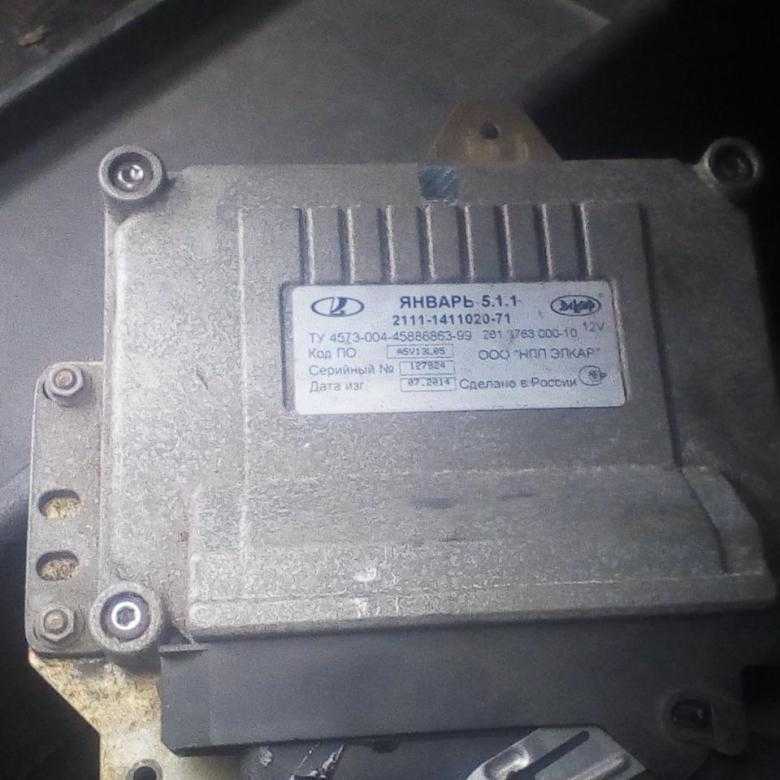

• Январь 5.1.Х
• Январь 7.2

Принцип функционирования

Главным элементом в конструкции блока является микропроцессор, который контролирует все процессы силового агрегата и смежных с ним систем на основании информации собираемой датчиками и согласно заложенному в нем алгоритму. Системе подконтрольны следующие датчики:

1. ДМРВ.
2. Кислородный датчик.
3. Выпускной клапан.
4. Контроллер дроссельной заслонки.
5. ДПКВ.
6. Датчик детонации.
7. Температуры жидкости охлаждения в системе.
8. Скорости транспортного средства.
9. Датчик контроля смесеобразования и впрыска топлива.
10. Клапан впускной системы.

Сигналы с этих считывающих устройств передаются в блок управления силовым агрегатом, и продолжают там находиться до тех пор, пока показатели мотора не изменятся. Соответственно, на основании собранной информации система управляет следующими устройствами:

• зажиганием;
• холостым ходом;
• подачей топлива;
• вентиляцией;
• самодиагностикой;
• адсорбером.

Принципиальная схема блока построена по типу трех каскадов, при этом каждый из них состоит из отдельных модулей:

1. ОЗУ – кратковременная оперативная память. Если в системе возникает какая-либо неисправность, например, перегорел предохранитель, эта ошибка будет храниться в ОЗУ до выключения зажигания, поскольку во время этого, оперативная память обнуляется до следующего пуска силового агрегата.
2. Программируемое постоянное запоминающее устройство (ППЗУ) – модуль, в памяти которого сохранена распиновка и прошивка системы управления силовым агрегатом. Также в памяти этого блока находится алгоритм управления двигателем. Заметим, что этот модуль памяти не обнуляется, информация в нем сохраняется постоянно. Именно его необходимо перепрошить для того, чтобы значительно улучшить эксплуатационные характеристики транспортного средства.
3. ЭРПЗУ – модуль, в котором содержаться все коды и пароли для обеспечения безопасности автомобиля. Запуск мотора возможен лишь при совпадении паролей заложенных в этом блоке, с паролями иммобилайзера.

Распространенные приемы диагностики неисправностей ЭБУ

Электронная система управления двигателем ВАЗ-2114 подвержена различным неисправностям. Однако в ее конструкцию включена функция автоматической диагностики, которая включает «Check Engine» на приборной панели в случае неисправности какого-либо из узлов системы. Выполнить диагностику и обнаружить неисправный элемент, можно лишь воспользовавшись специальным сканером. Прибор опрашивает все составные узлы блока управления, и в случае обнаружения неполадки выдает сообщение о наличии определенной ошибки, которую можно удалить. Но, удалять ошибки из памяти блока управления неправильно, поскольку вместе с их удалением не исчезает неисправность узла, сигнализирующего об этом соответствующим кодом.

Если модуль не удается просканировать, необходимо убедиться, что на автомобиле не повреждена проводка и предохранители, отвечающие за работу блока, есть четкая «масса», устройство работает без перегрева, и на его корпусе нет значительных механических повреждений.

Заметим, что выполнить самостоятельный ремонт ЭБУ без соответствующей квалификации и наличия определенного инструментария не получится.

Как проверить эбу мультиметром

Дорогие драйвчане, одна из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

1 – аккумуляторная батарея
2 – выключатель зажигания
3 – реле зажигания
4 – свечи зажигания
5 – модуль зажигания
6 – контроллер
7 – датчик положения коленчатого вала
8 – задающий диск
А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.
Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.
Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.
Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:
При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

• Проверяем ЭБУ своими руками
• 1. Причины выхода из строя ЭБУ: к чему следует быть готовым?
• 2. Как проверить ЭБУ: практические советы для автолюбителей, которые не желают отправляться на СТО.
• 3. Что нужно для проверки ЭБУ, или как справляются с данной задачей профессионалы?

Современный автомобиль – это отчасти компьютер на колесах, а если быть точнее – то компьютер, который управляет движением колес. Большинство механических деталей автомобиля давно уже вытеснены, а если и остались – то целиком и полностью контролируются «электронным мозгом». Конечно же, компьютеризированным автомобилем управлять значительно проще, да и о безопасности таких авто конструкторы думают в первую очередь.

Однако, какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ) – они все равно могут выходить из строя. Ситуация это не самая приятная, да и в связи со сложностью устройства о самостоятельном ремонте говорить не приходится (хотя и такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут случиться с ЭБУ, чем они могут быть вызваны и как правильно их диагностировать.

1. Причины выхода из строя ЭБУ: к чему следует быть готовым?

В первую очередь, электронный блок управления автомобилем, или же просто ЭБУ, — это очень сложное и важное компьютерное оборудование. В случае неисправности этого устройства, может проявляться некорректная работа всех остальных автомобильных систем. В отдельных случаях автомобиль может перестать работать вообще, включая отказ трансмиссии, зарядных устройств и контрольных датчиков.

1. Контроль впрыска топлива в камеру сгорания автомобиля.

2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

3. Управление работой системы зажигания.

4. Контроль состава отработанных выхлопных газов.

5. Управление фазами газораспределения.

6. Контроль температуры охлаждающей жидкости.

Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

• Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

• Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

• Если были перепутаны клеммы во время подключения аккумулятора.

• Если был включен стартер, но к нему не была подсоединена силовая шина.

Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее.

Но как же определить, что из строя действительно вышел блок управления, а не какая-нибудь другая система? Понять это можно по ряду самых первых признаков, которые могут проявляться в такой ситуации:

1. Наличие явных физических повреждений. К примеру, перегоревших контактов или проводников.

2. Неработающие сигналы управления системой зажигания или бензонасосом, механизмом холостого хода и другими механизмами, которые находятся под контролем блока.

3. Отсутствие показателей с разных датчиков контроля систем.

4. Отсутствие связи с диагностическим устройством.

2. Как проверить ЭБУ: практические советы для автолюбителей, которые не желают отправляться на СТО.

К счастью, даже в том случае, если у вас нет ни денег, ни желания ехать на СТО, а ЭБУ не желает подавать никаких признаков жизни, есть верный способ определить, в чем причина поломки. Возможно это благодаря наличию встроенной системы самодиагностики на каждом блоке управления автомобиля. Она позволяет определить возможную причину поломки без применения специального диагностического оборудования.

Но сделаем маленькое отступление и расскажем о некоторых особенностях блока управления двигателем автомобиля. Данное электронное устройство представляет собой мини-компьютер, способный выполнять возложенные на него задачи в режиме реального времени. При этом, все специализированные задачи можно разделить на три категории:

1. Обработка и анализ сигналов, которые поступают на блок от всех датчиков.

2. Расчет необходимого воздействия, которое необходимо для управления всеми системами автомобиля.

3. Контроль за работой исполнительных механизмов, то есть тех, на которые подается сигнал от блока управления.

Однако, чтобы получить возможность проверить состояние блока управления двигателя, в первую очередь необходимо выполнить ряд манипуляций, чтобы к нему подключиться. Для этого вам понадобится либо специальный тестер, который по понятным причинам есть далеко не у каждого, либо ноутбук с предварительно установленной на нем специальной программой. Что это за программа должна быть? Она предназначена для того, чтобы считывать с блока управления диагностические данные. Установить ее можно либо из интернета, либо из диска, приобретенного на авторынке.

Однако стоит учесть, что на разных моделях авто могут быть установлены разные модели блоков управления. Исходя из этого, необходимо подбирать диагностическую программу для ноутбука и, естественно, сам способ проверки. Мы же вам расскажем о том, как осуществить диагностику модели ЭБУ Bosch M7.9.7. Данная модель ЭБУ является достаточно распространенной как на автомобилях ВАЗ, так и на иномарках.

Что же касается программы для диагностики, то в данном случае мы будем использовать KWP-D. Сразу отметим, что, кроме самой программы для выполнения диагностики, вам обязательно понадобится специальный адаптер, способный поддерживать протокол KWP2000. С его подключения и начинается непосредственно сам процесс диагностики:

1. Один конец адаптера вставляем в порт электронного блока управления, а второй – в USB-порт вашего ноутбука.

2. Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу.

3. Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления.

4. Далее на экране покажется таблица с указанными в ней наиболее важными параметрами функционирования автомобиля.

5. Обратите внимание на раздел под названием DTC, поскольку именно в нем будут высвечиваться все неисправности, которые будет выдавать двигатель. Ошибки будут появляться в виде специальных кодов, расшифровать которые можно, перейдя в специальный раздел, который так и называется — «Коды».

6. Если же в разделе DTC не появилась ни одна ошибка, значит, можете порадоваться – двигатель автомобиля находится в идеальном состоянии.

Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ. Среди них:

Раздел UACC – в нем высвечиваются все данные, характеризирующие состояние автомобильного аккумулятора. Если с этим устройством все в порядке, то его показатели должны находиться в районе от 14 до 14,5 В. Если же полученный в результате проверки показатель находится ниже указанного значения, следует тщательно проверить все электрические цепи, которые отходят от аккумулятора.

Раздел THR – здесь будут высвечиваться параметры положения дроссельной заслонки. Если автомобиль работает на холостом ходу, и с данным элементом нет никаких проблем, в этом разделе высветится значение в 0%. Если же оно выше – обратитесь за помощью к специалисту.

Раздел QT – это контроль расхода топлива. Так как авто работает на холостом ходу, в таблице должен появиться показатель, который находится в промежутке от 0,6 до 0,0 л в час.

Раздел LUMS_W – состояние коленвала во время выполнения вращений. При нормальной работе его показатель не должен превышать 4 оборотов в секунду. Если же количество оборотов больше, значит, в цилиндрах двигателя происходит неравномерное воспламенение. Кроме этого, проблема может скрываться в высоковольтных проводах или свечах.

3. Что нужно для проверки ЭБУ, или как справляются с данной задачей профессионалы?

Без специального оборудования осуществить полноценную проверку блока управления двигателем автомобиля просто невозможно. Но благодаря его наличию, процесс диагностики становится очень простой задачей. Проблема заключается лишь в том, чтобы приобрести это специальное оборудование, которое, по сути, выполнит всю работу вместо вас.

Итак, что же может понадобиться водителю для осуществления диагностики электронного блока управления? В первую очередь, это осциллограф. С его помощью можно получить данные о работе абсолютно всех систем автомобиля. При этом, все полученные данные будут выводиться на экран либо в графическом, либо в числовом виде.

Сняв цифры, полученные со своего автомобиля, вам необходимо будет сравнить их со стандартными показателями. На основании этого вы сможете определить, в какой системе есть неисправность, и сможете ее устранить. Единственный минус осциллографа – его стоимость, которая далеко не всем по карману.

Но кроме осциллографа, для диагностики состояния блока управления можно использовать и специальный мотор-тестер. Его главная функция – это определение показателей, которые поступают со всех электронных систем автомобильного двигателя. К примеру, он позволяет определить падение оборотов при выключении цилиндров, а также наличие разрежения в коллекторе впуска. Но стоит он не дешевле, чем осциллограф.

Поскольку ЭБУ не так часто выходит из строя, а устранение неисправностей этого блока все равно лучше доверить специалистам, то покупка таких дорогих приборов не всегда является рациональным решением. Тем более, что сами вы не всегда сможете правильно считать информацию с их дисплея. Поэтому, при проявлении любых признаков неисправности ЭБУ мы рекомендуем обращаться за помощью к специалистам. Ведь своими манипуляциями вы можете нанести больше вреда, чем пользы своему автомобилю.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

ЭБУ (электронный блок управления) — устройство, осуществляющее контроль параметров механизмов в процессе работы. Обычно аббревиатуру ЭБУ используют по отношению к блоку управления двигателем.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

На самом деле, в автомобиле есть еще блоки управления тормозной системы (блок ABS), блок управления кузовом, который часто именуется Body Control Module (BCM или BSI), блок управления климатом (климат-контроль) и другие.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Принцип работы

p, blockquote 5,0,0,0,0 —>

Принцип работы электронного блока управления двигателем построен на стандартной архитектуре микроконтроллера. Данные о параметрах двигателя с различных датчиков поступают в ЭБУ, затем обрабатываются (усиливаются, оцифровываются, кодируются).

p, blockquote 6,0,0,0,0 —>

Основную обработку данных по определенному алгоритму производит микропроцессор, который по выходной шине дает сигналы на исполнительные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

p, blockquote 7,0,0,0,0 —> adsp-pro-1 —>

В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы основных узлов. Современные ЭБУ могут определить разнообразные ошибки:

p, blockquote 8,0,0,0,0 —>

• отсутствие напряжения питания на электронных узлах двигателя или пониженное питание;
• обрыв электрических цепей или короткое замыкание;
• некорректные сигналы на выходе датчиков;
• пропуски зажигания и впрыска;
• несоответствие углов зажигания;
• и многие другие.

Ошибки хранятся в энергонезависимой памяти вплоть до их удаления с помощью диагностических устройств (действующие ошибки удалить нельзя без устранения причины ошибки).

p, blockquote 9,0,0,0,0 —>

В автомобилях более ранних годов выпуска ошибки можно было удалить временным (около 15 минут) отключением аккумулятора от бортовой сети автомобиля.

ЭБУ совместно с иммобилайзером блокирует работу двигателя в случае несанкционированного доступа. Каждый электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем алгоритмом.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

• сигнал зажигания на катушку;
• импульсы впрыска топлива;
• разрешение на запуск стартера и др.

В некоторых автомобилях двигатель может запускаться на несколько секунд и глохнуть.

p, blockquote 13,0,0,0,0 —>

Для многих блоков управления существуют безиммобилайзерные прошивки ЭБУ (immooff). Можно перепрошить память блока управления и забыть о проблемах с иммобилайзером, однако автомобиль становится в таком случае более уязвимым с точки зрения угона.

Схема

p, blockquote 15,0,0,0,0 —>

Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.

p, blockquote 16,0,0,0,0 —>

Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.

p, blockquote 17,0,1,0,0 —>

Специалисты, занимающиеся чип-тюнингом, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.

p, blockquote 18,0,0,0,0 —> adsp-pro-2 —>

Видео — прошивка ЭБУ М74:

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.

p, blockquote 21,0,0,0,0 —>

Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

p, blockquote 24,0,0,0,0 —>

Сигнал, приходящий с датчика распредвала имеет форму:

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

ЭБУ связан с иммобилайзером, приборной панелью.

p, blockquote 29,0,0,0,0 —>

Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Где стоит блок управления двигателем

p, blockquote 32,0,0,0,0 —>

В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.

p, blockquote 33,0,0,0,0 —>

Видео — перенос ЭБУ на Калине:

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,1,0,0,0 —>

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:

p, blockquote 36,0,0,0,0 —>

• под капотом легче производить поиск неисправностей электрических соединений;
• все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче, следовательно, надежнее;
• ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.

В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.

p, blockquote 37,0,0,0,0 —>

p, blockquote 38,0,0,0,0 —>

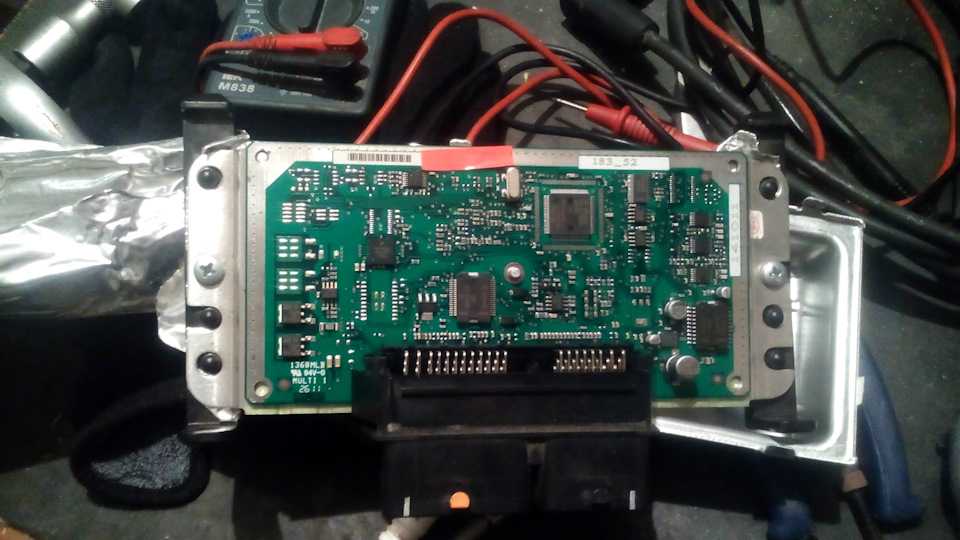

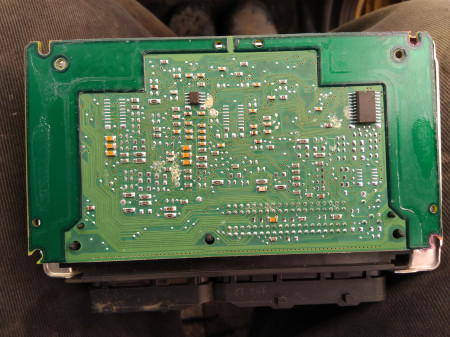

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.

p, blockquote 39,0,0,0,0 —>

p, blockquote 40,0,0,0,0 —>

Признаки неисправности ЭБУ

p, blockquote 41,0,0,0,0 —>

Среди автоэлектриков есть мнение, что электронная система управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут определить неисправности блока управления двигателем.

p, blockquote 42,0,0,0,0 —>

Действительно, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

p, blockquote 43,0,0,0,0 —>

Что может свидетельствовать о неисправности ЭБУ?

p, blockquote 44,0,0,0,0 —>

Наиболее частые признаки неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ есть защитные диоды на этот случай. Если они пробиваются, возникает короткое замыкание по питанию, что и приводит к постоянному перегоранию предохранителей. Неисправные необходимо менять.

p, blockquote 45,0,0,0,0 —>

Также неисправность по питанию может вызвать отключение АКБ во время работы двигателя. В таком случае блок управления запитывается только от генератора и, если он неисправен, может возникнуть ситуация некорректно поданного на блок напряжения.

p, blockquote 46,0,0,0,0 —>

Нельзя на работающем двигателе снимать клеммы АКБ (!), как это делают многие автолюбители при запуске от чужого аккумулятора.

Как проверить ЭБУ на работоспособность

p, blockquote 48,0,0,0,0 —>

Первый этап проверки работоспособности — контроль всех питающих напряжений.

p, blockquote 49,0,0,0,0 —>

Второй этап – компьютерная диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

p, blockquote 50,0,0,0,0 —>

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

p, blockquote 51,0,0,0,0 —>

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

p, blockquote 52,0,0,1,0 —> adsp-pro-3 —>

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

p, blockquote 53,0,0,0,0 —>

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

p, blockquote 54,0,0,0,0 —>

Дополнительная защита

p, blockquote 55,0,0,0,0 —>

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной батареи и неисправностей генератора можно по питающим цепям установить диоды (лучше мощные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

p, blockquote 56,0,0,0,0 —>

Тогда перенапряжение и переполюсовка приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение либо напряжение обратной полярности на блок управления не пройдет, а это самая большая опасность.

p, blockquote 57,0,0,0,0 —>

В целях защиты ЭБУ от климатических воздействий необходимо следить за качеством герметика. Через пять лет эксплуатации желательно принимать меры по улучшению герметичности, так как прежний герметик может рассохнуться в условиях повышенных температур под капотом.

p, blockquote 58,0,0,0,0 —>

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

p, blockquote 59,0,0,0,0 —>

p, blockquote 60,0,0,0,0 —>

Нельзя закрывать доступ к блоку дополнительными конструкциями, класть ветошь возле него. Это уменьшает естественную вентиляцию устройства, которое в процессе работы автомобиля нагревается.

p, blockquote 61,0,0,0,0 —>

Замена блока управления двигателем

p, blockquote 62,0,0,0,0 —>

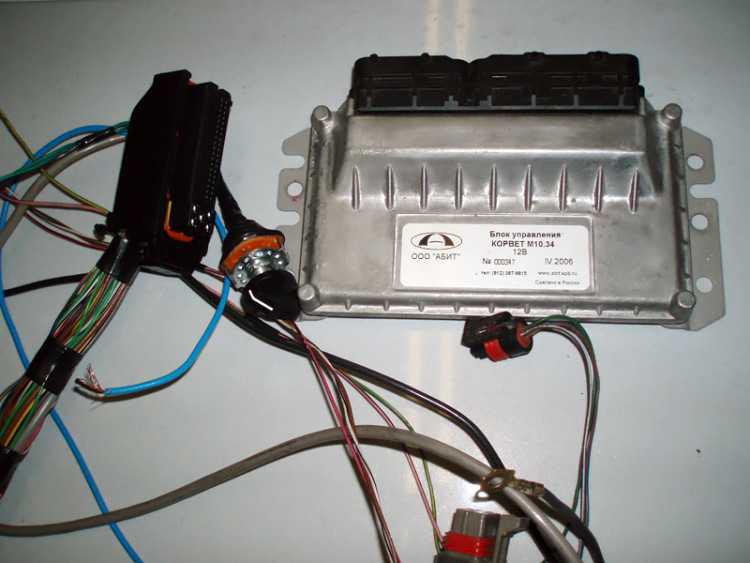

Если блок управления вышел из строя, и не подлежит ремонту его следует заменить на аналогичный с таким же номером, указанным на корпусе ЭБУ.

p, blockquote 63,0,0,0,0 —>

Иногда допускается небольшое отклонение в номере. Например, изменение последних двух-трех цифр может свидетельствовать о другом объеме двигателя либо модификации, что может практически не сказаться на технических характеристиках.

p, blockquote 64,0,0,0,0 —>

Однако не следует забывать, что при замене ЭБУ требуется привязка ключей либо покупка комплекта ЭБУ+иммобилайзер+чип. Для привязки ключей многие специалисты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

Советы по эксплуатации

p, blockquote 66,0,0,0,0 —>

Чтобы не возникло ситуаций, связанных с выходом электронного блока управления двигателем из строя следует:

p, blockquote 67,0,0,0,0 —>

• ни в коем случае не снимать клеммы аккумуляторной батареи при работающем двигателе;
• нельзя снимать клеммы АКБ при включенном зажигании, так как это может привести к уничтожению прошивки ЭБУ и связи с ключами, не отключайте блок, датчики и исполнительные узлы при включенном зажигании;
• следите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в процессе эксплуатации автомобиля они могут разрушаться за счет процесса электролиза, вызывать сбои в работе устройства;
• если в результате аварии или иного механического воздействия ЭБУ получил трещину в корпусе, ее немедленно следует залить гермет-клеем;
• не допускайте нарушений режима естественного охлаждения блока;
• контролируйте исправность датчиков только при отключенных от ЭБУ разъемах:
• не вносите изменений в схему управления двигателем и используйте датчики и другие узлы строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите почему кипит аккумулятор на машине и что нужно делать в этом случае.

Можно ли смазать клеммы аккумулятора и чем это лучше делать.

Видео — установка защиты на ЭБУ Toyota Camry v50:

p, blockquote 69,0,0,0,0 —> p, blockquote 70,0,0,0,1 —>

Датчик давления масла ВАЗ-2114. Замена реле давления масла

Ни один двигатель внутреннего сгорания не может работать без системы смазки. Моторное масло, перекачиваемое масляным насосом, по специальным каналам подается ко всем движущимся частям силового агрегата, уменьшая силу трения и очищая их от нежелательных отложений. Снижение давления масла в системе неизбежно приведет к тому, что оно перестанет поступать в нужное место в необходимом количестве. А это, в свою очередь, вызовет повышенное трение и быстрый износ деталей.

Контроль давления масла в двигателях автомобилей называется специальным датчиком давления (ДДМ). С его помощью водитель всегда может определить, насколько хорошо работает система смазки.

В этой статье мы расскажем, что собой представляет датчик давления масла ВАЗ-2114, и каков принцип его работы. Кроме того, рассмотрим, как проверить ДДМ на работоспособность и заменить в случае выхода из строя.

Устройство и принцип действия ДДМ

Датчик давления масла ВАЗ-2114 имеет достаточно простую конструкцию. Он состоит из:

• Металлический корпус;
• Мембрана измерительная;
• Механизм замыкания контактов;
• Разъем для подключения провода передачи.

Принцип работы DDM примерно таков. Масло в системе под давлением через отверстие в корпусе давит на измерительную мембрану датчика. Контакты находятся в разомкнутом состоянии. Когда давление в системе падает, мембрана выравнивается, и контакты замыкаются. Таким образом, датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления (ЭБУ) автомобиля. Контроллер, в свою очередь, информирует водителя о возможной неисправности включением контрольной лампы, расположенной на панели приборов.

Если датчик давления масла ВАЗ-2114

Итак, включенная «красная масленка» на приборной панели сигнализирует водителю о том, что в системе смазки произошел сбой, который требует немедленного вмешательства. Что делать в этом случае владельцу автомобиля? Во-первых, не паникуйте и перестаньте двигаться. А во-вторых, попытайтесь понять, из-за чего выключатель включился.

Сначала следует определить, какой уровень масла в системе. Для этого достаточно поднять капот, и вооружившись салфеткой или чистой тряпкой, вынуть щуп. По имеющейся на нем шкале можно определить, есть ли масло в системе, и сколько. Если уровень ниже минимума, значит, где-то произошла утечка масла. Причиной этого может быть порванная набивка или нарушение целостности какой-либо из прокладок. Кроме того, давление масла может падать из-за сильного износа поршневых колец. В этом случае проводится капитальный ремонт автомобилей ВАЗ, который предполагает замену деталей поршневой группы.

Как бы то ни было, двигатель все равно лучше не запускать. А машину следует отбуксировать до ближайшего СТО, ремонтирующего автомобили ВАЗ.

Если с уровнем все в порядке, радоваться не нужно, ибо возможны более серьезные поломки.

Возможные неисправности в системе смазки

Датчик давления масла ВАЗ-2114 может срабатывать при возникновении следующих неисправностей:

• Непроходимость масляного фильтра из-за его загрязнения;
• Неисправен масляный насос;
• Забитая (загрязненная) сетка маслоприемника;
• Были проблемы с проводкой датчика;
• Сам датчик вышел из строя или вышел из строя.

В первом случае достаточно будет просто заменить фильтр. Что касается выхода из строя масляного насоса, то помимо его ремонта потребуется выявить и устранить причины, по которым он вышел из строя. Загрязнение сетки маслоприемника свидетельствует о том, что в составе масла слишком много вредных примесей. В этом случае масло необходимо заменить на новое, предварительно промыв систему специальной жидкостью.

Проверить автомобильным тестером проводку, начиная с разъема DDM, и заканчивая подключением к ЭБУ.

Определить есть ли сам датчик тоже не сложно. Вы можете проверить это самостоятельно, не обращаясь к специалистам.

Где находится датчик

Для начала определимся где найти датчик давления масла ВАЗ-2114. Его расположение может быть разным, в зависимости от типа двигателя. Если это восьмиклапанник, то искать ДДМ надо сзади двигателя справа (если в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных моторах расположение датчика давления масла другое. Он расположен на конце корпуса подшипника распределительного вала.

Проверка датчика

Проверка датчика подразумевает только его визуальный осмотр. Определить, правильно ли это, в бытовых или «полевых» условиях, практически невозможно.

Итак, если на его корпусе ДДМ есть следы масла, то нарушена целостность либо самого прибора, либо резьбового соединения с корпусом двигателя. Часто случается так, что ДДМ по каким-то причинам начинает пропускать масло через корпус. Если запустить двигатель, то можно наблюдать его протечку через место крепления клеммы к электрическому разъему. В этом случае датчик необходимо заменить.

Бывает, что масло начинает сочиться из ДДМ. Это указывает на то, что соединение прервано. Датчик давления имеет уплотнительное кольцо из алюминия, которое иногда приходит в негодность. Устраните эту проблему, заменив кольцо.

Самозаменяемый датчик

В случае, когда все указывает на неисправность DDM, его лучше заменить. Тем более, что он стоит копейки. Процесс замены очень прост и не займет более 10 минут. Алгоритм ремонта следующий.

Установите автомобиль на ровную поверхность, поднимите капот и отсоедините минусовую клемму от аккумулятора. Затем отсоедините разъем от датчика. С помощью рожкового ключа на 21 откручиваем датчик. В это время возможна утечка небольшого количества масла из места крепления ДДМ. Если это произошло, вытрите масло чистой тряпкой.

После осмотра нового датчика и его уплотнительного кольца замените его и затяните гаечным ключом. Подсоедините шнур питания DDM и клемму аккумулятора.

Как проверить давление масла самостоятельно

Давление в системе проверяется жидкостным манометром, снабженным резьбовым соединением на конце измерительного шланга. Он вкручивается в то же отверстие, что и датчик. Далее запускается двигатель, производятся замеры. Для автомобилей ВАЗ-2114 рабочее давление должно составлять 0,65 атмосферы. Отклонения от этой нормы свидетельствуют о неисправности в системе смазки.

Ну а если такого манометра нет в вашем арсенале, то наличие давления проверяется «на глаз». Для этого из технологического отверстия выкручивается датчик давления масла, после чего стартером (без запуска двигателя) прокручивается коленчатый вал. При нормальном давлении масло из отверстия будет бить фонтаном. Этот способ, конечно, не гарантирует нормальной работы системы, но способен доказать, что масляный насос исправен.

Выхлопная система ВАЗ 2114, неисправности, ремонт выхлопной системы, полезные советы. Как отремонтировать выхлопную систему ваз 2114. Неисправности и ремонт выхлопной системы ваз 2114.

Каждая система автомобиля, вне зависимости от области ее применения, имеет большое значение для работоспособности автомобиля. Выхлопная система, несмотря на кажущуюся вторичность по сравнению с двигателем, оказывает свое влияние на эффективность системы сгорания топлива. Любой специалист скажет, что проходимость выхлопных газов – залог «здоровья» автомобильного мотора. И, наоборот, любые препятствия на пути продуктов, получаемых при сгорании топлива в цилиндрах двигателя, способны значительно снизить мощность автомобиля и даже поставить его в тупик. В результате всего вышеперечисленного знание всех особенностей выхлопной системы является важной составляющей безукоризненной эксплуатации автомобиля.

Устройство выхлопной системы 2114

Выхлопная система ВАЗ 2114 состоит из разных функциональных элементов. Раскладываясь в единую цепь, он сбалансированно поддерживает работу мотора в оптимальных режимах, контролируя при этом уровень шума, издаваемого силовым агрегатом, количество вредных выбросов, образующихся в процессе сгорания горючей смеси. , и при правильной настройке позволяет эффективно применять крутящий момент двигателя. На ВАЗ 2114 выхлопная система состоит из следующих частей:

1. Выпускной коллектор. Крепится к головке блока цилиндров через прокладку и в первую очередь воспринимает чрезвычайно высокие динамические и тепловые нагрузки. Стандартный конечный коллектор изготовлен из толстого металла для улучшения температурного баланса и максимального нагрева на начальном уровне.
2. Катализатор. Вынужденные меры. Устройство, жестко контролирующее количество выбросов CO2 в окружающую среду. При превышении допустимого уровня выбросов катализатор подает сообщение в ЭБУ, который, в свою очередь, корректирует состав смеси для достижения оптимального уровня вредных выбросов.
3. Приемная труба глушителя. Принимает выхлопные газы, после чего передает их в резонатор.
4. Резонатор. Металлический бак оснащен системой гашения колебаний. За счет нескольких «акустических зеркал», встроенных в корпус, снижается уровень шума, возникающего при сильном выхлопе.
5. Глушитель. Так же как и резонатор, усиливает шумопоглощение выхлопной системы 2114. Глушитель расположен в конце выпускного тракта.
6. Гофры. С помощью своей эластичной структуры подавляет вибрацию, которая передается от двигателя к выхлопной системе.

Глушитель ВАЗ 2114.

Отработавшие газы, выходящие из цилиндров двигателя, находятся под высоким давлением. В процессе их движения по градуировочной системе образуются звуковые волны, которые распространяются на более быстрые газы. Глушитель преобразует энергию звуковых волн в тепловую энергию, что позволяет добиться снижения уровня шума до заданного значения. Однако при использовании глушителя в системе выпуска образуется задний ход, приводящий к некоторому снижению мощности силового агрегата.

В глушителе применен ряд технологий снижения шума:

1. Поглощение звуковых волн.
2. Интерференционные звуковые волны.
3. Изменить направление потока.
4. Сужение (расширение) потока.

Современные автомобильные глушители принято делить на три типа — из алюминированной стали, нержавеющей стали и спортивные (прямоточные). Глушители на ВАЗ из очень прочной нержавеющей стали – один из самых популярных видов.

Столь большую распространенность среди автовладельцев они получили в результате простоты материала, из которого производятся глушители, а, следовательно, относительной дешевизны самого устройства. Этот тип глушителей фактически универсален, так как он подходит ко многим другим автомобильным маркам. И везде, на каком бы автомобиле не стояли глушители из нержавеющей стали, они эффективно и надежно выполняют свои функции.

Что касается приспособлений из алюминированной стали, то они стоят несколько дороже. Однако чаще всего устанавливать их выгоднее, чем более дешевые аналоги, так как гарантийный срок их эксплуатации больше семи, а то и десяти лет. Но из-за своей дороговизны эти устройства изготавливаются, как правило, по индивидуальным заказам.

Направленные (спортивные) глушители в основном используются при технической доработке автомобиля для придания ему дополнительных скоростных характеристик. Такие устройства также изготавливаются из нержавеющей стали и применяются на транспортных средствах гоночного (спортивного) назначения.

стингер ВАЗ 2114.

Среди владельцев автомобилей ВАЗ Stinger известен как производитель элементов тюнинга выхлопной системы. Компания начинала свой робот 12 лет назад с изготовления прямотоков для классических автомобилей, сегодня под своим брендом Stinger выпускает резонаторы, глушители, выпускные коллекторы и сопутствующие запчасти для ВАЗ и некоторых иномарок, в частности Kia, Daewoo, Гелли, Шевроле и другие.

Основное преимущество Stinger – долговечность. Все мы знаем, что обычные детали для выхлопной системы автомобиля ВАЗ изготавливаются не из самых качественных материалов, а срок их службы, как правило, не превышает четырех лет.

Stinger изготавливается из высококачественной нержавеющей стали, а также окрашивается порошковой краской. Стоит отметить, что при должном уходе он способен слушать в два, а то и в три раза дольше обычного.

Элементы выхлопной системы Stinger созданы из нержавеющей стали (08 пс). В качестве наполнителя применяется негорючая вата зарубежного производства. Специальный барьер с нержавеющей сеткой препятствует выдуванию наполнителя. Полная замена выхлопной системы 2114 способна добавить автомобилю несколько лошадиных сил и значительно улучшить динамику, что даст возможность оставить позади многие современные автомобили.

Владельцы ВАЗ 2114 могут выбирать между несколькими вариациями глушителей – серии FSA, Stinger Sport Series или Mute Series. Кроме того, предусмотрены различные дополнительные детали, такие как соединительный хомут, резиновые кольца и декоративные насадки.

Резонатор ВАЗ 2114.

Резонатор — элемент выхлопной системы, гасящий звуковые волны отработавших газов, которые вытягиваются из камеры сгорания. Конструкция, форма и размеры резонатора напрямую влияют на громкость работы силового агрегата. При поломке в этом элементе происходит нарушение всей выхлопной системы. В транспортном средстве становится шумно, а в салон проникает неприятный запах выхлопных газов.

Резонатор глушителя напрямую влияет на мощность мотора. Чем быстрее он успевает вывести сгоревший газ из силового агрегата, тем быстрее мотор сжигает топливо, а, значит, и больше мощность. Однако, к сожалению, резонатор глушителя на ВАЗ 2114, как и на любых других марках автомобилей, постоянно подвергается воздействию высоких температур, в результате чего быстро изнашивается.

Неисправности выхлопной системы

На уровне эффективности выхлопной системы в целом, а также отдельных ее деталей свое влияние оказывают такие неблагоприятные технологические факторы:

1. Развитие внешней и внутренней коррозии.
2. Квадраты и царапины, нанесенные мелкими твердыми частицами дорожного полотна.
3. Частое загрязнение.
4. Частые удары, а также механические повреждения глушителя.
5. Постоянная вибрация при работе силового агрегата.
6. Резкие частые колебания температурных режимов — от охлаждения до быстрого нагрева.

Все рассмотренные факторы в той или иной степени влияют на работоспособность и недостатки выхлопного узла. При нарушении целостности газовый поток сразу же устремляется в образовавшийся свищ или разлив, который своим напором и скоростью расширяет ЧП.

И тут поломка дает о себе знать — выхлопные газы выходят не в ту точку, система начинает громко хлопать и «рычать», стучит глушитель. Эксплуатировать автомобиль в таких условиях становится фактически невозможно.

Имейте в виду, что помимо резкого и громкого хлопка, на работу самого силового агрегата способны повлиять и дефекты выхлопной системы 2114. Поэтому иногда приходится ремонтировать отдельные элементы системы, что позволит какое-то время обойтись без замены всего узла в целом.

Диагностика поломки, предшествующая восстановительным работам, облегчается тем, что появление дефектов сопровождается, как правило, неприятным сильным грохотом и скрежетом под днищем автомобиля. Автовладельцу остается внимательно осмотреть всю цепь и диагностировать характер и место неисправности. Чаще всего неисправность возникает в таких компонентах:

1. Лямбда-зонд. Это электронный датчик, который анализирует состав устаревших газов, чтобы обеспечить оптимальное сгорание автомобильного топлива. Часто после ста тысяч километров автомобиля металлоанализаторы, входящие в состав датчика, способны терять свои рабочие свойства. При этом отработавший свой кислородный датчик, как правило, не ремонтируется — его просто меняют на новый.
2. Гофр. Эластичный шланг этого элемента, принимая на себя вибрацию мотора, со временем растягивается от таких механических колебаний, что негативно сказывается на смягчении тряски. При поломке старую гофру следует заменить на новую.
3. Резонатор. Этот элемент выхлопной системы 2114 под воздействием высоких температур горения легковоспламеняющихся веществ способен систематически загораться. Зачастую это результат использования некачественного мелкозернистого изделия из нержавеющей стали. Лучший способ решить проблему – заменить сгоревший предмет на новый. Но можно принять временные меры – заварить место рефлога с помощью специального электрода.
4. Соединительные прокладки. Симптом их поломки – возникновение сильной вибрации в выхлопной системе в глушителе двигателя. Для устранения громкого дребезжания зачастую достаточно просто заменить соединительные прокладки.

Ремонт выхлопа

Вся выхлопная система представляет собой комплекс сварных металлических элементов, для ремонта которых потребуются сварочные работы. Основная беда глушителя – образование сквозных отверстий в патрубках и корпусе.

Есть вариант временного ремонта повреждений с помощью специальной термостойкой повязки с эпоксидной смолой или холодной сваркой. Однако срок службы такого латана невелик.

Ремонтные работы начинаются со снятия части выхлопной системы, в которой зародился «взвод». Характерные места — резонатор или глушитель. Вне зависимости от причины образования свища, его лечат одним и тем же методом — перекрытием лат.

Для ремонта сегменты из листового металла должны быть подготовлены заранее. Сначала определяем размер ущерба. Места, где уже есть коррозия, необходимо удалить полностью, вырезав их угловой шлифовкой.

Полезно обработать внутренние поверхности специальным антикоррозийным составом. Затем вырежьте из листового металла фрагмент, который мог бы закрыть недостающий участок, правда, с некоторым запасом – 1-1,5 сантиметра. Далее следует зачистить место сварки и приветствовать защелку. Желательно использовать сварочный полуавтомат, который используется для сварки кузова. Важно, чтобы сварочный шов был ровным и цельным. Таким же образом устраняют места разломов и уклоны на патрубках.

ремонт глушителя

Меняем уплотнительные прокладки. В разных моделях автомобилей количество уплотнительных деталей в местах уплотнений несколько отличается. Для замены прокладки в глушителе необходимо демонтировать всю выхлопную систему или ее небольшой участок. Несмотря на незначительное количество креплений, демонтаж глушителя способен затянуть часы. Перед началом работы обработайте крепеж специальной жидкостью, например WD-40.

Процесс замены прокладки не представляет особой сложности. Следует удалить старый уплотнительный материал и очистить место соединения. Соседние плоскости двух элементов глушителя должны плотно соприкасаться друг с другом. При наличии мелких раковин на металлических фланцах используйте термостойкий герметик.

Ремонтируем трубу глушителя. В выхлопной системе автомобиля много патрубков. Они бывают прямыми и изогнутыми. Как правило, упражнения происходят в местах сгибания, что происходит по нескольким причинам:

1. Выхлопные газы сильно воздействуют на изогнутую часть.
2. При изгибе стенка трубы истончается.

Для устранения большого отверстия или трещин используйте сварочный аппарат. Иногда удается избежать демонтажа глушителя, если есть возможность добраться до места сварки снизу автомобиля. На проблемный участок приваривают стальную заплатку или накладывают сварочный шов.

Не редко происходит разгерметизация системы в месте соединения трубы с бачком или резонатором. В этом случае поврежденный участок придется разобрать с автомобиля и попытаться восстановить. Для этого вам потребуются: кусок листового металла, металлический стержень или отрезок проволоки, сварочный полуавтомат.

Сначала удаляем с элементов поврежденные коррозией участки и рыхлую ржавчину. Далее при помощи сварки труба прихватывается на прежнее место. Затем следует заполнить отверстия и щели отрезками проволоки или установить заплатку из листового металла.

замена глушителя

1. В первую очередь WD-40 можно брызнуть на гайки крепления соединений глушителя, так как они, как правило, сильно ржавеют и затягивают его, в результате чего открутить такую ​​резьбу достаточно проблематично.
2. Далее ключом на 13 откручиваем гайки хомута. Используйте трещоточную ручку и головку, чтобы делать все максимально быстро и удобно.
3. Вторую гайку открутить до конца, так как можно продавить хомут.
4. Подрезание краев трубы плоской отверткой.
5. Далее забейте глушитель молотком от места соединения в сторону выхлопной трубы.
6. В двух точках, где глушитель подвешен, снимите щипцы с шипами.
7. На последнем этапе демонтажа необходимо снять глушитель снаружи, для чего крутим и откручиваем патрубок в разные стороны.
8. Теперь установите новый глушитель в обратном порядке.

ремонт резонатора

Когда внешняя стенка резонатора лопнет, некоторое время можно восстановить предмет. Для этого в проблемную зону врезается тонкий и ржавый металл. Желательно сделать простой прямоугольный вырез, чтобы было легче подготовить заплату того же размера. Теперь прикладываем заплатку к резонатору и провариваем по периметру.
