Проверка диодного моста генератора ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)

Неисправный диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) выдает себя полным или частичным исчезновением зарядного тока.

Визуально это заметно по падению напряжения в бортовой сети под нагрузкой, например мерцание  и уменьшение яркости фар на работающем двигателе автомобиля при включении потребителей (печки, противотуманок и пр.).

Аналогичные проблемы возникают при неисправном регуляторе напряжения. Поэтому следует определить, что неисправен именно диодный мост, например – заменить регулятор заведомо исправным и убедится, что проблемы не исчезли.

Признаки неисправности диодного моста

— После  пуска двигателя горит лампа разряда аккумулятора, стрелка вольтметра находится в красной зоне или очень близко к ней.

— Контрольная лампа разряда не загорается после включения зажигания и пуска двигателя, при этом остальные контрольные приборы работают как обычно.

— Напряжение в бортовой сети ниже 13,6 В (измеряется вольтметром на выводах АКБ).

Необходимые для проверки инструменты

— Мультиметр, тестер, автотестер  (для измерения сопротивления диодов, проверки выдаваемого напряжения).

— Контрольная лампа (если нет мультиметра) и отрезок изолированного провода

Подготовительные работы

— Снимаем и разбираем генератор, извлекаем диодный мост на проверку

Статьи в помощь – «Разборка генератора автомобилей ВАЗ 2108, 2109, 21099» и «Как снять (заменить) диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099».

Что нужно знать перед проверкой диодного моста?

— На диодном мосту установлено три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые питается обмотка возбуждения после пуска двигателя.

— Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверка исправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на снятом генераторе

Выставляем мультиметр в режим омметра (режим проверки диодов).

1. Проверяем вначале дополнительные диоды на «пробой» и «обрыв».

— Прижимаем положительный щуп мультиметра к общему выводу дополнительных диодов (шине), а отрицательный к выводу проверяемого диода. Причем к заднему его выводу. Если диод исправен – сопротивление стремится к бесконечности. Это значит, ток через диод в этом направлении не проходит – все в порядке.

Проверка дополнительных диодов генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

— Меняем щупы местами (отрицательный на общий вывод, положительный — на вывод диода). Сопротивление должно составлять несколько сотен Ом – ток в этом направлении проходит. Аналогично проверяем оставшиеся два дополнительных диода.

Проверка дополнительных диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» полное не пропускание электрического тока в обоих направлениях

— Если проверяем контрольной лампой, то пускаем минус (например от АКБ) отрезком провода на задний вывод диода, а плюс через контрольную лампу на общую шину диодов. Лампа загорелась – диод «пробит», нет – исправен. Меняем провода местами – лампа должна гореть.

2. Проверяем «положительные» диоды.

— Отрицательный щуп на вывод диода, положительный на верхнюю пластину диодного моста (туда впаяны «положительные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

— Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» — полное не пропускание тока

Таким же образом проверяем оставшиеся диоды.

3. Проверка «отрицательных» диодов.

— «Положительный» щуп на вывод диода, «отрицательный» на нижнюю пластину диодного моста (туда впаяны «отрицательные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв»

Примечания и дополнения

— Неисправные диоды можно выпаять и заменить исправными, но проще поменять диодный мост целиком.

— Можно проверить  диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 не снимая его с двигателя. Этой процедуре посвящена отдельная статья на нашем сайте: «Проверка исправности диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя».

Еще статьи на сайте по электрооборудованию  автомобилей ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя

— Аккумуляторные батареи автомобилей ВАЗ

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Технические характеристики генераторов автомобилей ВАЗ

— «Воет» генератор, причины

— Как проверить конденсатор генератора?

Подписывайтесь на нас!

Диодный мост Ваз 2110 — проверка и замена пошаговая инструкция

Диодный мост генератора на автомобилях Ваз 2110 очень часто выходит из строя. О его неисправности может сказать нагрев быстрый и сильный нагрев генератора автомобиля.

Сегодня мы поговорим о том, как проверить диодный мост своими руками, сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, почему греется генератор на автомобилях ВАЗ, на этот раз мы поговорим конкретно про диодный мост, точнее о том, как его проверить и заменить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ, который получает зарядку от генератора.

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Содержание

1. Какие функции выполняет диодный мост Ваз 2110
2. Как проверить диодный мост Ваз 2110 – пошаговая инструкция
3. Как проверить диодный мост Ваз 2110 с помощью мультометра
4. Как проверить диодный мост Ваз 2110 при помощи лампочки
5. Как заменить диодный мост Ваз 2110 – пошаговая инструкция
6. Видео: Замена диодного моста генератора Ваз своими руками

Какие функции выполняет диодный мост Ваз 2110

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодный мост выполняет функции по преобразованию постоянного тока в переменный. Это устройство также называется выпрямителем.

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

1. На выходе создается наиболее пульсирующее напряжение;
2. Трехфазные устройства отлично подходят для полумостов и диодных мостов;
3. Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Схема диодного моста Ваз 2110

Как проверить диодный мост Ваз 2110 – пошаговая инструкция

Лично я знаю несколько способов проверки диодного моста Ваз 2110. С помощью:

1. тестера
2. лампы

Ниже я опишу каждый способ детально, чтобы у вас была возможность самостоятельной проверки. Не обязательно обращаться в сервис, достаточно наличия мультиметра и умения им пользоваться. Все остальные мы опишем ниже.

Как проверить диодный мост Ваз 2110 с помощью мультометра

1. Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
2. Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
3. Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами. При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении.

   Проверка диодного моста Ваз 2110 мультометром измеряем сопротивление

4. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Как проверить диодный мост Ваз 2110 при помощи лампочки

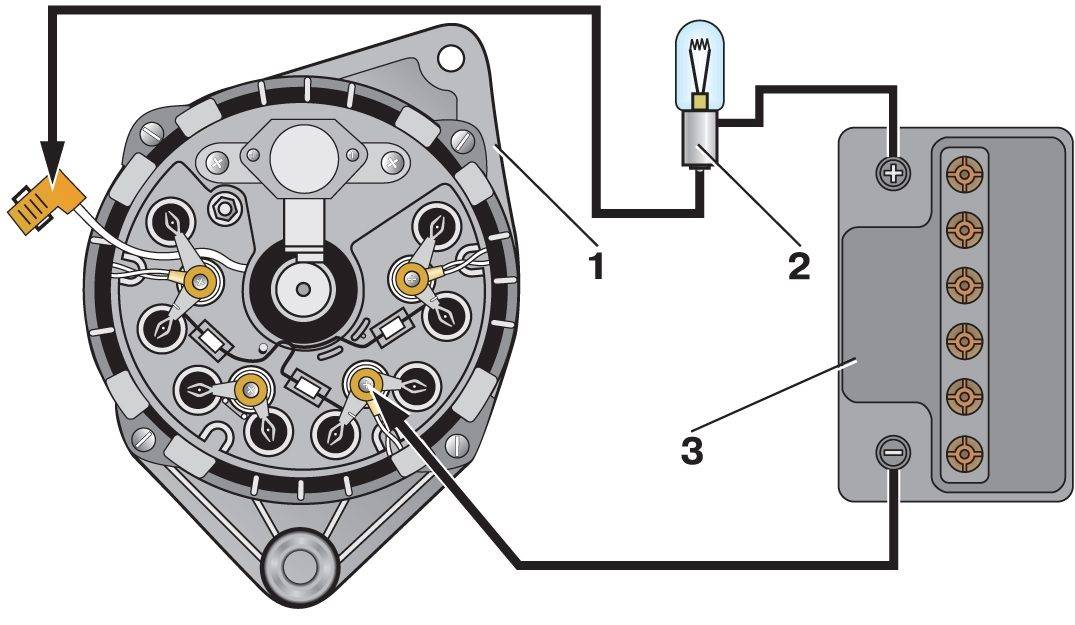

Еще один способ проверки диодного моста Ваз 2110 при помощи лампочки без демонтажа блока. Для этого:

1.  Снимите защитный кожух генератора.

   Как проверить диодный мост генератора Ваз 2110 при помощи лампочки шаг 1

2. Проверьте на работоспособность всю цепь диодов, для этого подключите лампочку (1. .5, 12 В) одним концом к минусу на АКБ, вторым – к плюсу клеммы «30». Если лампа загорелась, в цепи есть короткое замыкание, следовательно, один или несколько диодов в ней неисправны, осталось только определиться какие (положительные или отрицательные). Эта информация подскажет знающему автовладельцу, на что обратить свое внимание, чтобы установленный на место неисправного рабочий диодный мост генератора тоже не сгорел.
3. Итак, первой проверим отрицательную группу, для этого соединим минус лампочки с корпусом генератора, а плюс – с одним из крепежных болтов диодного моста. Если лампочка загорится (постоянно или будет моргать), значит, имеет место короткое замыкание либо вентилей, либо витков обмотки статора.

   Как проверить диодный мост генератора Ваз 2110 при помощи лампочки шаг 2



4. Переходим к плюсовым диодам. Соединяем плюс аккумуляторной батареи через нашу лампочку с зажимом генератора «30», а минус подводим к одному из болтов крепления выпрямительного блока. Загоревшаяся лампочка – явный признак присутствия короткого замыкания.

   Как проверить диодный мост генератора Ваз 2110 при помощи лампочки шаг 3

5. Последний этап – диагностика дополнительных диодов. Оставляем минус аккумуляторной батареи на одном из болтов крепления моста диодов, а ее плюс через лампу подводим к выводу генератора «61». Излучающая свет лампа опять же свидетельствует о присутствии замыкания в данной группе диодов.

Как заменить диодный мост Ваз 2110 – пошаговая инструкция

Замена диодного моста ВАЗ 2110 происходит в следующем порядке:

1. Сперва снимите генератор с автомобиля  и затем от щёлкните по бокам фиксаторы которые крышку крепят к генератору и её снимите, а как только она будет снята и отложена в сторонку, приступайте к снятию.

   Замена диодного моста Ваз 2110 шаг 1

2. В начале отвёрткой или гаечным ключом (У всех по разному крепится регулятор напряжения), выкрутите либо винты, либо болты крепления регулятора  и потянув за него.

   Замена диодного моста Ваз 2110 шаг 2

3. Снимите, отсоединив при этом ещё от регулятора разъём провода  следом накидным ключом или головкой отверните три болта, которые крепят провода к диодному мосту и ещё один болт выкрутите, крепящий сам диодный мост и сняв провода.
4. Откинув их в сторонку, отверните крестовой отвёрткой винт который конденсатор крепит  и снимите диодный мост и конденсатор с генератора автомобиля.

   Замена диодного моста Ваз 2110 шаг 4

5. Установка диодного моста осуществляется в обратном порядке снятию, вся операция проводится легко и быстро, главное собрать правильно всё не забудьте и обязательно с видео-роликом который в конце расположен ознакомьтесь.
