Продолжим менять поршни на ВАЗ 08-09, поршни сняты с двигателя, теперь надо выбить старые поршни с шатунов и забить новые поршни.

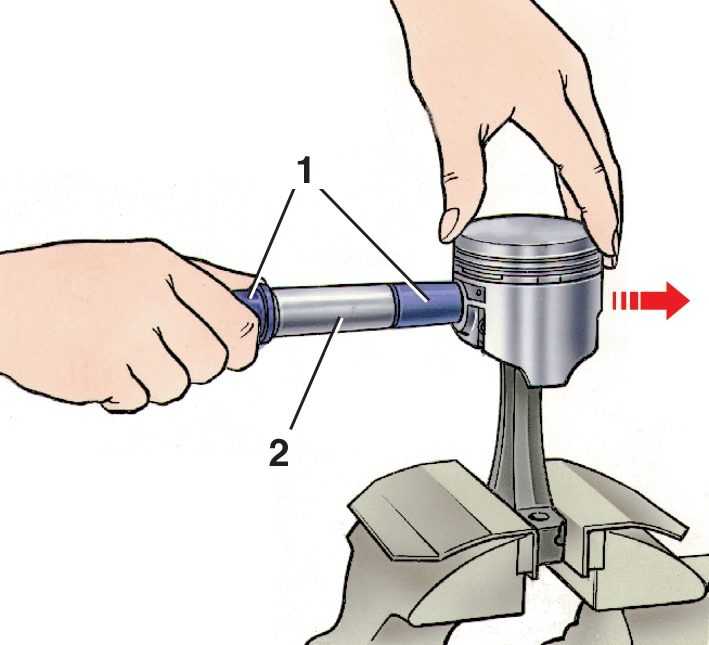

На фото показано как можно выбить старый поршень, возьмите пень и просверлите в нем отверстие не меньше 23мм. ставьте поршень над отверстием и начинайте выбивать оправкой не меньше 20мм и не больше 21,5мм. молоток должен быть тяжелый. Обратите внимание, рукой держите оправку и придерживайте поршень.

Теперь подготовим новые поршни, но можете так не делать, но я советую, обязательно обрабатывайте новые поршни именно так, снимайте фаску с края поршня напильником или точилом. Так как у заводского поршня край тупой он сильно снимает масло с цилиндра и поршень трется почти на сухую, а снятая фаска пропускает масло под юбку поршня и двигатель работает резвей и нет задирав на поршне. Фаску на поршне снимайте по всему кругу.

Дальше сверлим поршни с двух сторон сверлом от 4мм. до 6мм. это еще больше предотвращает задиры на поршне, так как через это отверстие дополнительно проходит масло под юбку поршня, такие поршни хорошо переживают случайный перегрев двигателя, и двигатель становиться еще резвей. Сразу скажу, если у вас возник вопрос, «а масло жрать не будет?» не будет, масло держат поршневые кольца.

Теперь надо забить пальцы в поршни и шатуны, можно нагревать шатуны и забивать в них пальцы, в горячие шатуны пальцы входят легко, но надо это делать очень быстро, если чучуть замешкаетесь, палец сразу принимает температуру шатуна и его забить становится сложней, да и нагревать сильно нельзя шатуны. Перегретый шатун отпускает цементацию пальца и сам теряет упругость, так что палец начинает просто болтаться в шатуне и начинает задирать цилиндр протачивая в нем глубокую яму.

Можно легко забить пальцы в шатуны на холодную, я это делаю так, возьмите деревяшку как показано на фото, но дерево желательно крепкое, а не мягкое как сосна, я подкладываю под поршень акацию. Обратите внимание эта деревяшка хорошо входит в паз поршня и выше поршня, подкладывая ее под поршень и забивая палец поршень не портится.

Теперь надо определить перед на поршне, сверху на поршне есть стрелка она должна смотреть в перед двигателя (где стоит помпа и шкив генератора это перед двигателя). Также надо определить перед шатуна, все просто, возьмите поршень и поверните стрелкой чтобы она смотрела на вас, а замки вкладышей в шатуне должны быть с права это и есть перед шатуна, замки шатуна обозначены на фото стрелкой.

Перед поршня и шатуна определили, теперь надо смазать машинным маслом отверстие в шатуне куда забивается палец, смазываем поршневой палец и отверстия в поршне. Вставляем поршневой палец в поршень и упираем его плотно в шатун и смотрим чтобы палец в шатун упирался без перекосов как показано на фото.

Теперь надо подложить под поршень деревяшку как показано на фото, обратите внимание, как правильно держать палец и оправку, при таком способе оправка не слетит и не ударит по поршню. Бейте смело и обязательно тяжелым молотком, палец легко входит и не портится поршень. На фото немного оправка стоит криво, но это фото, когда будите забивать старайтесь чтоб оправка стояла ровно.

Теперь надо поставить на поршни поршневые кольца, но прежде надо выбрать поршневые кольца, выбор поршневых колец на Жигули огромен, много разных производителей выпускают кольца на Жигули. Самые дорогие это заводские вазовские кольца, но я советую вам ставить немецкие кольца, коробка немецких колец на фото. Объясню, почему я делаю выбор на эти кольца, они мягкие и не грызут цилиндры, двигателя на них очень долго ходят, а родные вазовские жесткие и быстрей изнашивают цилиндры. Просто я сравнивал цилиндры которые прошли более 100тысячь километров, на немецких кольцах выработки в цилиндрах почти нет, а на вазовских кольцах выработка цилиндра уже хорошо заметна. Но так как в основном мотористы предпочитают вазовские поршневые кольца, поэтому и цена на них большая, немецкие лучше а цена в два раза меньше, одним словом немцы, они что на свои Мерседесы делают качественные запчасти так и по привычки качественные запчасти и на наши Жигули, также если придется менять сальники на Жигулях ищите немецкие им сносу нет.

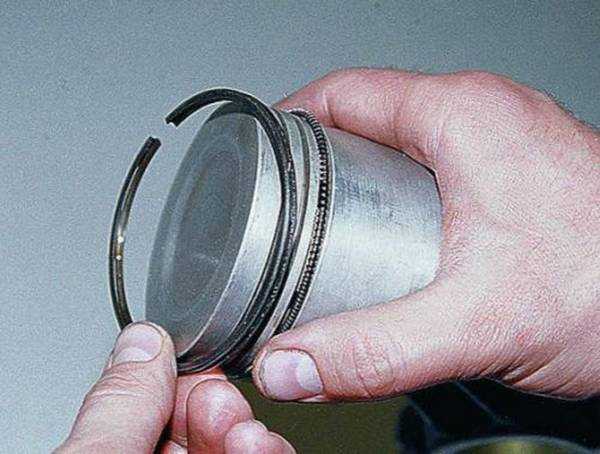

Теперь надо аккуратно одеть поршневые кольца на поршень, какое кольцо куда одевать есть пояснения в коробках из под колец, или на коробках, это смотря какой производитель. Поршневые кольца разные по ширине чтобы их нельзя было перепутать, обязательно обращайте внимание при установке колец на надпись на кольце, слово «топ» обозначает что это кольцо должно стоять словом «топ» вверх. Обязательно обращайте внимание на второе поршневое кольцо оно с проточкой виде зуба этот зуб обязательно должен смотреть вниз. На фото показано как можно поставить поршневое кольцо, когда натяните кольцо на поршень как показано на фото, дальше аккуратно слегка разжимайте кольцо и опускайте его в паз, если никогда не ставили поршневые кольца, потренируйтесь на старых кольцах, чтобы был небольшой навык, так как без навыка можно сломать новые кольца.

После установки поршневого кольца в поршень обязательно покрутите его в поршне, кольцо должно легко вращаться и не заедать, если кольцо заедает несильно покрутите его пока оно перестанет заедать, если заедает сильно кольцо можно слегка подточить на ровном точильном камне и именно верх кольца, низ не точите. Стачивайте так, положите кольцо верхом на точильный камень прижмите его ладошкой и круговыми движениями начинайте стачивать, до тех пор пока кольцо будет легко вращаться в поршне, но не перестарайтесь. Обычно такие проблемы бывают с дешевыми и некачественными кольцами, или кооперативными поршнями.

Если случайно купили поршневые кольца большего размера (например цилиндры расточили под первый ремонт а продавец ошибся и дал поршневые кольца второго ремонта) естественно эти кольца не войдут в цилиндр.

Первое, можно обменять их у продавца который продал вам кольца.

Второе, можно аккуратно край подточить их до размера.

Третье можно сделать на этих кольцах замок, но вы должны хорошо владеть надфилем и эта работа требует терпения и усидчивости, я делал такие замки на поршневых кольцах, компрессия возрастает и движок тянет лучше.

Рис. Самодельные замки на поршневом кольце

Если решитесь сделать замки на кольцах то делайте их так, вставьте кольцо в цилиндр чтобы коны колец зашли друг на друга, шилом прочертите риску по верхнему краю кольца, это вам даст знать на какое расстояние заходит край кольца. Далее сделайте надфилем замки в кольцах как показано на рисунке, замки на кольцах проверяйте так, замерьте штангильциркулем высоту кольца разделите на два это и будет размер высоты замка, после обязательно проверти не заедают замки в поршне, оденьте кольцо на поршень и обожмите пальцами кольцо чтобы замки зашли в зацепление, если замки входят туго то еще чучуть подточите высоту замков, замки должны свободно заходить друг на друга.

Поршневые кольца одеты, откручивайте подушку с шатуна (желательно сразу поменять старые вкладыши на новые но на вкладышах написан размер, купите такой же размер вкладышей). Вставьте вкладыш в шатун чтобы замок вкладыша попал в прорезь постели шатуна, смажьте машинным маслом вкладыш и поршневые кольца. Вкладыш показан стрелкой.

Начинаем вставлять поршень в первый цилиндр, шейку коленвала проверните в низ, и вставляйте поршень в цилиндр так чтобы стрелка на поршне смотрела в перед, как на фото

Дальше надо аккуратно заправить поршневые кольца в цилиндр, а пользуюсь самодельной обжимкой сделанной из возвратной пружины от кикстартера мотоцикла Восход. Вы можете сами сделать обжимку из такой пружины или из другого метала главное чтобы метал был не мягкий, и не гнулся при обжиме кольца. На фото на поршне моя обжимка, чем она мне нравиться, ей я вставляю аккуратно по одному кольцу, а заводской забиваете сразу все кольца но по заводской обжимке надо бить рукояткой молотка и знаю много случаев когда не очень плотно обжимали кольца заводской зажимкой и ломали кольца. А когда вставляешь по одному кольцу его легко вбиваешь ладошкой или ребром кулака, и если плохо обжали кольцо оно не пойдет и рукой не сломаешь. Вставляя поршневые кольца по одному я сто процентов уверен что все кольца целые.

Начинаем вставлять поршень а цилиндр, маслосъемное кольцо жесткое и поэтому обжимку сжимайте плоскогубцами, и рукой вбивайте поршень, как показано на фото.

Остальные кольца мягкие и обжимаются пальцами как показано на фото, но это немецкие кольца, вазовские более жесткие и если не хватает силы сжать кольцо пальцами, пользуйтесь плоскогубцами.

Поршень вставили в цилиндр, толкайте его деревяшкой в самый низ чтобы шатун уперся в коленвал, обязательно просмотрите с низу как стал шатун и не вышел ли вкладыш с постели шатуна, если вкладыш сместился слегка подайте шатун вверх и поправьте вкладыш. Начинайте закручивать подушку шатуна, важно всегда перед тем как поставить вкладыш вытирайте хорошо тряпкой место (постель шатуна) куда ставится вкладыш.

Очень важно!!! Подушка шатуна прикручивается так, замки вкладышей должны быть вместе (замок вкладыша шатуна должен упираться в замок вкладыша подушки). Поэтому будьте внимательны и вставьте подушку шатуна правильно, закручивайте подушку шатуна, прокрутите коленвал, если прокрутился легко значит все правильно, если очень туго или не идет значит неправильно поставили подушку, или вкладыш вышел замком из паза и его зажало, или не тот размер вкладыша будьте внимательны когда меняете вкладыши размер вкладыша должен быть именно тот который и был.

Поршни все поставлены, теперь надо прикрутить маслоприемник. Обязательно кончик трубки маслоприемника намажьте герметикам как показано на фото. Если этого не сделать и изношенное уплотнительное кольцо будет пропускать воздух то будет слабое давление масла и двигатель застучит, покупать новое уплотнительное кольцо не надо, герметик прекрасно держит!!!

Прикрутили маслоприемник, прикручивайте поддон, чтобы прокладка поддона не слетала ее можно привязать простыми нитками в нескольких местах, нитки не мешают, а установка поддона упрощается.

Поддон поставлен, начинаем очищать блок от кусочков прилипшей прокладки (эту операцию можно делать в любой момент) как показано на фото, очищать можно ножом, или широкой отверткой, но делайте аккуратно старайтесь не карябать сильно блок. Блок должен быть идеально чистым, если останутся маленькие кусочки старой прокладки то в этих местах появится щель и будет течь тосол или в цилиндр или наружу. Если кусочки очищенной прокладки попали в цилиндр очистите цилиндр, проверните поршень вверх и удалите мусор. Также очищайте и головку.

Обратите внимание на фото, видите раковины, эти раковины результат езды на А-76 бензине, либо из-за очень раннего зажигания. Хорошо если их со временем забьет нагаром, а может быть и так что это место постепенно начнет разрушаться дальше и приведет в негодность головку.

Головку очистили, оденьте шкив на распредвал и проверните метку в положение как показано на фото, снимите шкив с распредвала, головка готова к установке. Можно помыть головку бензином или соляркой можно и не мыть, главное место что садится на прокладку должно быть чистым. Перед самой установкой обязательно еще раз протрите снизу головку тщательно тряпкой.

Теперь выводим первый поршень в самый верх и совмещаем метку как показано на фото стрелка 2, и обратите внимание как стоит прокладка не перепутайте прокладка должна стоять именно так стрелка 1, если на блоке направляющие втулки на месте то по другому прокладка не станет но бывают что попадаются движки без направляющих втулок после ремонта горе-мастеров и тогда обязательно обращайте внимание на прокладку, а луче купить направляющие втулки. Теперь можно смело ставить головку и затягивать, затягивать головку так, затяните два болта по центру, слева два болта крест на крест, справа два болта крест накрест, дальше слева остальные два болта крест на крест, и справа также. После этого пройдитесь по всем болтам, еще три раза пока они не сядут до конца, но будьте осторожны с дурной силой можно все посрывать.

Установка и натяжка ремня есть на сайте, посмотрите в левой колонке. Остальное собираем так как и разбирали.
