Как подключить мотор от стиральной машины автомат 8 проводов: Как подключить двигатель от стиральной машины: схема подключения

Подключение электродвигателя от стиральной машины + схема (мотора)

Если у вас сохранился двигатель от стиральной машины, то вы можете придумать, как его использовать. Например, вы можете сделать из него точильную машинку. Если зафиксировать на нем специальную насадку в виде круглого точильного камня, то вы сможете затачивать ножи, ножницы, топор и другие инструменты.

Так же вы можете применить электродвигатель от стиральной машинки и в строительстве. Например, при создании фундамента для будущего дома, вы можете сделать из него «вибратор», который пригодиться при усадке бетонного раствора. Так же его можно применить и в других целях. Двигатель может вращать различные насадки и приводить в движение какие-либо механизмы.

Используя свою фантазию и навыки в подобных делах, вы можете придумать самые разнообразные способы применения электродвигателя. И конечно, при воплощении любого варианта использования данного мотора, вам понадобиться его подключить.

Как подключить электродвигатель современной стиральной машины?

Если вам понадобилось подключить электродвигатель современной стиральной машинки к сети переменного напряжения двести двадцать вольт, то следует учитывать особенности данной детали. Их особенности заключаются в следующем:

  • Они не нуждаются в пусковой обмотке.
  • Для запуска не понадобиться пусковой конденсатор.

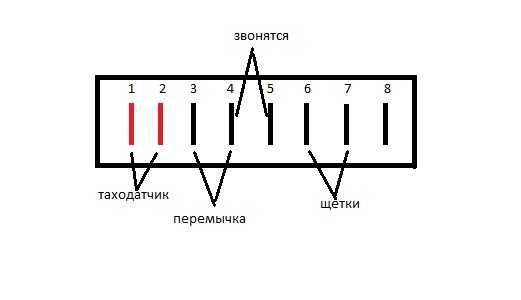

Для запуска нам понадобится нужным образом соединить провода на двигателе. Два белых провода, которые расположены слева, мы использовать не будем. Они необходимы для измерения оборотов электродвигателя. Следующий по очередности – красный провод. Он идет на обмотку статора. За ним находиться коричневый провод. Он так же направлен на одну из обмоток статора. Серый и зеленый провода подключены к щеткам двигателя.

Для того, чтобы представить вам схему подключения более наглядно, мы подготовили следующую схему:

К одному из выводов обмотки мы подключим один провод 220 вольт. На следующую подключим одну из щеток. На оставшуюся щетку двигателя стиральной машины подсоединим второй провод 220 вольт. Так, как это показано на схеме ниже:

После этого, вы можете включить двигатель в сеть 220 и проверить его работоспособность. Если вы все сделали правильно, то увидите, как вращается движущаяся часть мотора и услышите шум его работы. Если все прошло нормально, значит двигатель готов к использованию. Кстати, при таком подключении он движется в одну сторону. А что необходимо сделать, чтобы изменить направления вращения? Смотрите схему:

Как вы видите из схематического отображения на рисунке выше, для того, чтобы сменить направление вращения нам понадобилось поменять местами подключения щеток электродвигателя. После переподключения двигателя вновь проверьте его работоспособность, подсоединив его к сети 220 вольт.

Кстати, для того, чтобы облегчить вам работу, мы решили добавить видео инструкцию. В которой описан весь процесс подключения двигателя от стиральной машинки к электричеству.

Способ подключения мотора от современной машинки в этой статье основан именно на том материале, который представлен в данном видео. Поэтому поблагодарим автора этого ролика и посмотрим его очень внимательно:

Как подключить мотор старой машинки?

Правильно подключить электродвигатель машинки не так уж и просто. Но если вы знаете, как это делается, то проблем это не доставит.

Вначале нам необходимо отыскать две пары вывода. Для того, чтобы понять, где они, мы можем воспользоваться мультиметром (тестером). Выберем один из выводов обмотки и подсоединим к нему щуп тестера.  Оставшимся щупом мультиметра мы проверим другие выводы, чтобы найти парный.

Таким образом мы отыщем первую пару. Те два вывода, что остались, образуют еще одну пару. Теперь нам нужно понять, где пусковая и рабочая обмотка. Для этого нужно замерить сопротивление. У пусковой сопротивляемость будет больше.

Схема

И так, мы уже нашли рабочую и пусковую обмотку. Теперь мы можем подключить двигатель используя схематичный рисунок, который вы видите рядом. На схеме показано:

  • ПО – пусковая обмотка. Она нужна для того, чтобы создать начальный крутящий момент в какую-либо сторону.
  • ОВ – обмотка возбуждения. Она же называется рабочей обмоткой. Она нужна для создания магнитного поля вращения.
  • SB – включатель (кнопка) для недолговременного включения ПО к электросети в двести двадцать вольт.

Если возникнет необходимость поменять сторону, в которую будет направлено вращение мотора, вам понадобиться сменить выводы ПО местами. При такой перемене направление вращения измениться на противоположное.

Когда будете проводить пробное подключение и запуск движка, не забудьте позаботиться о своей безопасности и сохранности окружающих. Обязательно зафиксируйте электродвигатель. Это предотвратит его сильные вибрации и лишние движения.

Надеемся, что данная запись помогла вам справиться с самостоятельным подключением мотора стиральной машинки. Продолжайте читать наш сайт и удачного дня!



Схема подключения мотора от стиральной машины

Содержание

  • 1 Теория работы электромотора на 220 В
  • 2 Конденсатор для электромотора
  • 3 Подключение мотора от СМА
  • 4 Подключение электродвигателя от новой стиралки

Хорошие моторы стоят в стиральных машинах, даже когда последняя выходит из строя и выбрасывается – двигатели оставляют и позже используют в хозяйстве (например для мини-станка). Здесь будет рассмотрен типичный двигатель от стиральной машины автомат (нового и старого типа) и схема его отдельного подключения к 220 В. Но вначале позвольте выложить немного скучной теории, которую можно и пропустить перейдя ко второй, практической, части статьи.

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Конденсатор для электромотора

Для небольших двигателей (<1 кВт), значение пускового конденсатора может быть определено из соотношения:

С [мкФ] = (1800 х Pn) / U2

где Pn [Вт] – номинальная мощность двигателя, U [В] – напряжение питания.

Эта формула также подходит для расчета значения пускового конденсатора для однофазных двигателей с начальной фазой.

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% – это в теории.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn [Вт]  90 120 180 250 370 550 750 1100
С [мкФ]  4    5    6    8    12    16    20    30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений – ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин – двухфазная обмотка.

для синхронной скорости 500 об / мин – симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

  • Сине-черным 85 Ом
  • Сине-зеленый 85 Ом
  • Черно-зеленый 80 Ом
  • Бело-синий 15 Ом
  • Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

  • ПО – начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
  • OB – обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
  • SB – кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Подключение электродвигателя от новой стиралки

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны – перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты – датчик для измерения скорости вращения мотора. Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения. Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).

  • Как регулировать скорость вращения мотора от СМА читайте тут.
