Объем ковша экскаваторов JCB — Обзор 8 моделей

При выборе техники в аренду нужно чётко понимать её назначение и производительность. При выборе техники в аренды задают вопросы про объем ковша экскаваторов.

Спецтехника в ковшом — землеройная техника. Техника может быть оснащена разными видами ковшей:

  • фронтальный ковш — погрузчики;
  • основной ковш — экскаваторы;
  • два ковша – фронтальный и основной – экскаваторы-погрузчики.

Мы подготовили обзор машин с использованием оптимальных объемов ковшей.

Эта машина оснащена передним или фронтальным ковшом емкостью 0,4 м3. Мини-погрузчик предназначен для работ в стеснённых условиях или при выполнении небольшого объёма работ. Заказчику можно сэкономить на аренде.

Данная модель экскаватора имеет основной ковш объёмом 0,1 м3. Ширина ковша не превышает 60 см.  Так же JCB 8035 может комплектоваться 30 см ковшом. Мини-экскаватор берут в аренду при необходимости производить работы на ограниченном пространстве (котлованы, внутри строений). Также он прекрасно подходит для работ по благоустройству, благодаря гусеничному ходу на резиновых траках.

Комплектуется этот экскаватор ковшом объёмом 0.9 м3. Тип ковша — обратная лопата. Колёсные экскаваторы идеально подходят для работ, производимых в городской черте, т.к. есть возможность передвижения по дорогам общего пользования — они не испортят дорожное покрытие.
Экскаватор можно укомплектовать грейферным ковшом, и вести разработку грунта глубиной до 12 метров. Объем грейферного ковша 0,63 м3.

Данный гусеничный экскаватор в стандартной комплектации имеет ковш объёмом 1,19 м3. Он является одной из самых востребованных моделей среди гусеничных экскаваторов благодаря высокой производительности, универсальности, экономичности и экологичности.
Малогабаритные размеры позволяют перевозить его бюджетно. Помимо земельных работ, может выполнять погрузо-разгрузочные работы вместо а/крана.

Имеет схожие характеристики с экскаватором JCB JS200. Только объем ковша в стандартной компликации идёт 1,02 м3. Назначение и производительность схожи с 200-ой моделью.

У этой модели экскаватора мощнее двигатель и чуть больше масса, чем у 200-й модели. Объем ковша 1,2 м3. Тип ковша, так же как и 200-ой серии, — обратная лопата.
В Арендной компании «Сокол» данная модель укомплектована широкими гусеницами, что переводит его в разряд болотоходов. Широкие траки и мощный двигатель позволяют экскаватору работать на зыбких грунтах и быть более устойчивым на наклонных поверхностях.

Модель можно отнести к линейке тяжёлых экскаваторов. Мощность двигателя и вес экскаватора в 33 тонны позволяет повысить производительность работ. Ковш данной модели составляет 1,85 м3. Данная модель используется на тех участках работ, где требуется большое перемещение грунта за короткий период.

Универсальные модели. Соединяют в себе возможности экскаватора и погрузчика. Передний или фронтальный ковш у них около 1,1 м3, а объём заднего ковша на обратной лопате составляет 0,48 м3. Ширина заднего ковша 60 см.
Также эти экскаваторы можно укомплектовать ковшом шириной 30 см, а объёмом 0,25 м3
Экскаватор-погрузчик — универсальный тип машины и успешно справляется с небольшими объемами земляных работ. Экскаватор-погрузчик также может выступать в роли планировщика грунта.

Другие характеристики

При заказе в аренду землеройной техники всегда следует учитывать не только объём ковша, но и иметь следующие характеристики:

  • глубину копания;
  • ширину траншеи;
  • сроки производимых работ.


Характеристики экскаватора-погрузчика JCB 3CX

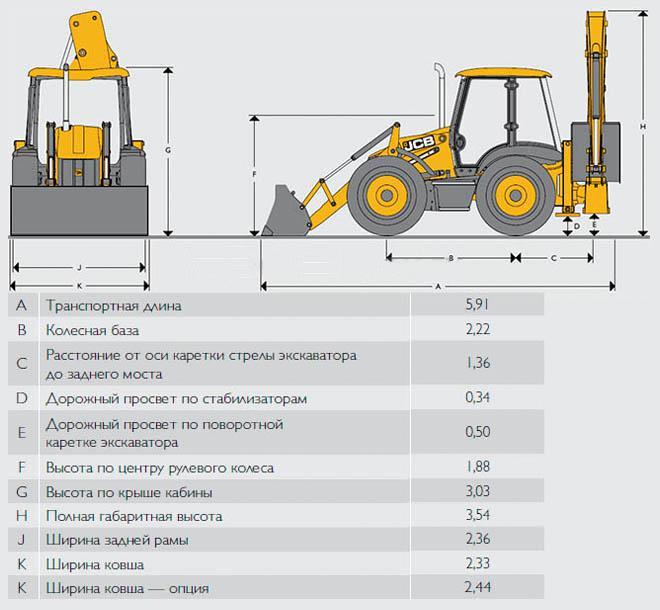

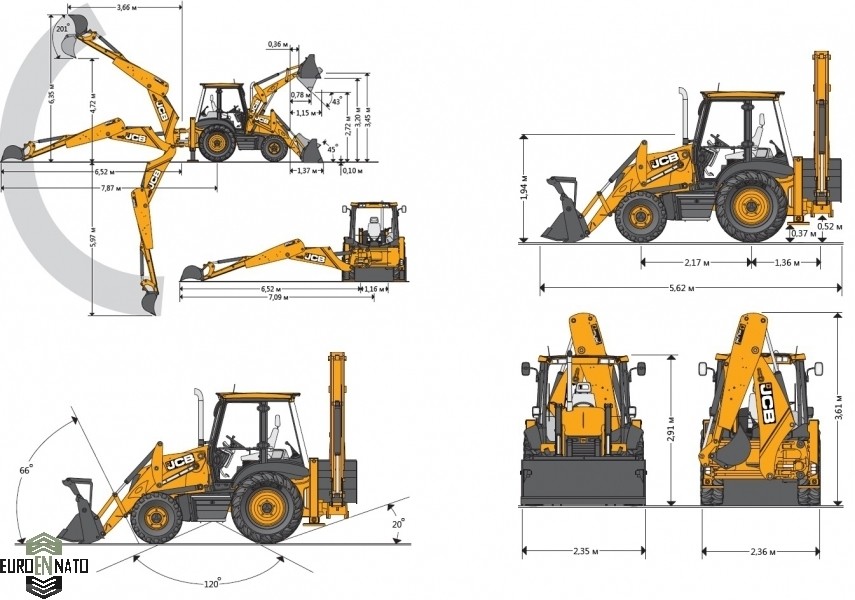

Основные размеры экскаватора-погрузчика JCB 3CX

Габаритная длина

5,91 м

Колесная база

2,22 м

Расстояние от оси поворотной колонки до оси заднего моста

1,36 м

Дорожный просвет от опор

0,33 м

Дорожный просвет от поворотной колонки

0,48 м

Высота центра рулевого колеса

1,86 м

Высота крыши кабины

2,86 м

Габаритная высота

3,48 м

Габаритная ширина

2,24 м

Ширина ковша погрузчика

2,23 м

Двигатель

Габаритная длина

5,91 м

Колесная база

2,22 м

Расстояние от оси поворотной колонки до оси заднего моста

1,36 м

Дорожный просвет от опор

0,33 м

Дорожный просвет от поворотной колонки

0,48 м

Высота центра рулевого колеса

1,86 м

Высота крыши кабины

2,86 м

Габаритная высота

3,48 м

Габаритная ширина

2,24 м

Ширина ковша погрузчика

2,23 м

Коробка передач














Производитель JCB JCB
Модель коробки передач Syncroshuttle Powershift
Диаметр гидротрансформатора, мм. 305 305
Коэффициент трансформации (передаточное число) 2,54 2,54
Количество передач при движении вперед/назад 4/4 4/4
Переключение передач Ручное С помощью сервопривода
Переключение реверса С помощью сервопривода С помощью сервопривода
Скорости передвижения
Модель коробки передач Syncro Shuttle Powershift Shuttle
1 передача – вперед/назад, км/ч. 5,0/5,0 4,7/4,7
2 передача – вперед/назад, км/ч. 8,1/8,1 8,8/8,8
3 передача – вперед/назад, км/ч. 17,5/17,5 20,5/20,5
4 передача – вперед/назад, км/ч. 33,1/33,1 38,1/38,1

Ковши экскаватора-погрузчика JCB 3CX









Ширина ковша,мм Емкость стандартных ковшей по SAE Масса ковша с зубьями, кг. Число зубьев
Емкость с шапкой, м3. Геометрическая емкость, м3.
305 0,06 0,05 102 3
400 0,09 0,07 109 3
457 0,12 0,09 116 3
610 0,17 0,13 140 4
800 0,24 0,17 162 5
950 0,30 0,21 198 5

Глубокие ковши экскаватора JCB 3CX









Ширина ковша,мм Емкость стандартных ковшей по SAE Масса ковша с зубьями, кг. Число зубьев
Емкость с шапкой, м3. Геометрическая емкость, м3.
305 0,09 0,07 102 3
457 0,16 0,13 122 3
610 0,23 0,18 142 4
800 0,30 0,24 163 5
950 0,38 0,30 183 5
1100 0,48 0,34 203 6

Как правильно выбрать ковш экскаватора

  • Выберите ковш экскаватора, который подходит для условий площадки
  • Тип ковша экскаватора
  • Аренда или покупка подержанных ковшей экскаватора? Знайте, что искать
  • Выбор размера ковша экскаватора
  • Ковш экскаватора на заказ и аксессуары
  • Найдите ковши экскаватора Cat и навесное оборудование от Thompson Tractor



Выбор экскаватора для вашей работы — это только первый шаг к приобретению необходимых вам инструментов. Будь то мини-экскаваторы или большие, экскаваторы невероятно универсальны благодаря доступным вариантам ковша и навесного оборудования. Учитывая множество типов ковшей обратной лопаты и экскаваторов, представленных на рынке, выбор правильного ковша для работы зависит от многих факторов.

Выберите ковш экскаватора, соответствующий условиям площадки

При выборе ковша экскаватора в первую очередь следует учитывать конкретное применение и тип обрабатываемого материала. Обычно вы хотите найти самый большой ковш для своей работы, принимая во внимание плотность материала и размер самосвала.

Помните, что вес ковша ограничивает время цикла, а ковш становится тяжелее только при загрузке тяжелых материалов. Как правило, для материалов с более высокой плотностью используйте ковш меньшего размера, чтобы избежать снижения производительности. Вы хотите иметь возможность быстро загрузить свой самосвал с минимальным количеством циклов, чтобы снизить расход топлива, износ и время простоя.

Для различных применений также могут потребоваться определенные типы ковшей. Например, вы не сможете вырыть 18-дюймовую траншею 30-дюймовым ковшом. Некоторые ковши имеют функции для работы с определенными типами материалов. Скальный ковш имеет V-образную режущую кромку и длинные острые зубья, которые могут пробить твердую породу и толкать тяжелые грузы с большей силой. Известно, что ковш для копания справляется с твердой почвой. Учитывайте тип и плотность вашего материала и убедитесь, что вы выбрали ковш, способный его поднять.

Типы ковша экскаватора

Экскаватор может делать все, от рытья траншей и укладки труб до ландшафтных работ и уборки снега. Несколько типов ковшей позволяют экскаватору обрабатывать различные материалы в рамках этих приложений. Несмотря на то, что существует множество специальных ковшей, в пятерку самых популярных входят:

  • Ковши для планировки, очистки или выемки грунта
  • Ковши для тяжелых или тяжелых условий эксплуатации
  • Траншейные ковши
  • Ковши с наклоном под углом
  • Что такое ковш общего назначения?

    Ковш общего назначения наиболее универсален и подходит для выполнения многих земляных работ. Он также известен как ковш для копания и входит в стандартную комплектацию экскаватора. Если вы арендуете экскаватор без указания ковша, скорее всего, вы получите ковш универсальный. Он поставляется с короткими тупыми зубьями, которые отлично работают на почве, и доступен во многих размерах для различных применений.

    Вот некоторые материалы, которые можно перемещать с помощью универсального ковша экскаватора:

    • Грязь
    • Песок
    • Верхний слой почвы
    • Глина
    • Гравий
    • Суглинок
    • Ил
    • Земля с рыхлым гравием или камнями
    • Замерзшая почва

    Вы также можете найти компоненты для защиты от износа, позволяющие универсальному экскаватору работать с более абразивными материалами.

    Что такое сортировочный ковш?

    9Ковши 0016 отличаются гладкими краями, широкой конструкцией и плоскими режущими кромками. Они также имеют подъемные проушины, привариваемые боковые резцы и реверсивные режущие кромки с болтовым креплением. Эта конструкция создает ровные края для всех областей копания и лучше всего работает с мягкими материалами и почвами. Планировочные ковши, также называемые очистными ковшами или ковшами для канав, обладают большой универсальностью для загрузки материала, выравнивания, выравнивания, обратной засыпки, наклона и очистки канав для улучшения дренажа.

    Когда вы знаете, как использовать сортировочный ковш, вы можете использовать его для многих приложений, в том числе:

    • Ландшафтный дизайн
    • Обслуживание канав
    • Формирование склона
    • Строительство дорог
    • Коммунальные работы

    Что такое ковш для тяжелых условий эксплуатации?

    Ковш для тяжелых или тяжелых условий эксплуатации обычно изготавливается из высокопрочной, стойкой к истиранию стали. Из-за своей превосходной долговечности эти приспособления часто используются в каменоломнях для загрузки самосвалов материалом высокой плотности за меньшее количество проходов.

    Ковши для экскаваторов Cat® бывают общего, тяжелого, тяжелого и экстремального назначения. Они обеспечивают улучшенное копание тяжелых или абразивных материалов, таких как:

    • Взорванная порода
    • Плотная глина
    • Камень
    • Острый камень
    • Рваный базальт
    • Гравий
    • Песок с высоким содержанием кремния
    • Дробленый гранит
    • Сланец

    Ковши для тяжелых и экстремальных условий могут работать с еще более тяжелыми материалами, включая:

    • Известняк
    • Песчаник
    • Битый шлак
    • Базальт

    Что такое траншейный ковш?

    Как и планировочный ковш, траншейный ковш используется для рытья траншей. Он хорошо подходит для узких кабельных траншей, водопропускных труб и водостоков. Он имеет узкую форму, острое плоское лезвие и удлиненную переднюю часть для лучшего доступа. Этот инструмент может копать глубокие траншеи, сохраняя при этом короткое время цикла. Траншейный ковш следует использовать для высокоточных работ, таких как копание вокруг труб.

    Что такое наклонный ковш?

     Наклонный ковш имеет те же функции, что и планировочный ковш – с дополнительной функцией поворота на 45 градусов в любом направлении. Из-за возможности наклона эти ковши полезны для создания точных уклонов. Они также позволяют экскаватору перемещать или формировать больше земли, не меняя положения так часто. Эти функции могут увеличить время безотказной работы сверхпрочной конструкции.

    Ковши с наклоном под углом бывают разных размеров для различных областей применения, например:

    • Оценка
    • Копание траншей
    • Очистка канав
    • Наклонный
    • Очистка земли или снега
    • Отделка
    • Прокачка
    • Ландшафтный дизайн
    • Копание в труднодоступных местах

    Какие типы специальных ковшей экскаватора доступны?

    Помимо наиболее часто используемых ковшей, вы можете найти ковши различных конструкций, которые можно использовать для определенных работ:

    • Ковш-загадка. Иногда его называют каркасным ковшом. Ковш-загадка имеет тяжелые пластины с промежутками между ними. Мелкие частицы проваливаются, отсеивая грубую почву или камни от мелкой почвы.
    • V-образный ковш: специальный ковш для рытья траншей, V-образный ковш может копать длинные, угловатые, V-образные траншеи. Часто используется для прокладки труб и инженерных сетей.
    • Ковш для камней: Ковш для камней имеет конструкцию, аналогичную ковшам для копания общего назначения. У него длинные острые зубья с V-образной режущей кромкой для оптимальной силы толкания. Скальный ковш может легко пробить твердую породу.
    • Ковш с твердым покрытием: Ковш с твердым покрытием имеет конструкцию, аналогичную ковшу для камней, и оснащен зубьями-рыхлителями, прикрепленными к задней части ковша. Он может разрыхлять уплотненную почву во время копания.

    Аренда или покупка подержанных ковшей экскаватора? Знайте, на что обращать внимание

    Имея так много типов ковшей для экскаваторов, рекомендуется рассмотреть возможность их аренды, когда вам нужно выполнить определенную задачу. Если вы планируете использовать ковш для многих работ, вы можете сэкономить деньги, купив подержанный ковш экскаватора. Если вы выбираете ранее принадлежавший или арендованный ковш, вам необходимо понять, как осматривать его на предмет повреждений или ремонта. Ищите следующие элементы:

    1. Трещины, изгибы и вмятины. В точках сварки на ковше могут образоваться трещины, вмятины или изгибы. Трещина в сварке будет иметь бахрому ржавчины.
    2. Ржавчина: Ржавчина является одним из признаков чрезмерного износа ковша экскаватора. Если вы обнаружите ржавчину, подумайте, можете ли вы ее отремонтировать или ковш находится в слишком плохом состоянии.
    3. Зубья ковша экскаватора изготовлены из низколегированной стали, обеспечивающей прочность и долговечность. Со временем, если зубья ковша изнашиваются, они приобретают форму полумесяца. Зубчатые зубы все еще работают, но с некоторым снижением эффективности. Если зубы изношены, вы можете подумать о том, чтобы инвестировать в замену зубов или запланировать их замену в ближайшее время.
    4. Доступность деталей: зубья ковша и другие элементы индивидуальной настройки со временем изнашиваются. Если ковш снят с производства, у вас могут возникнуть проблемы с поиском сменных зубьев. Перед покупкой проверьте в Интернете, где можно купить нужные детали, а также доступны ли они по цене и легко ли их найти.
    5. Fit: арендуете ли вы, покупаете новый или покупаете подержанный ковш, он должен соответствовать вашему экскаватору. Ковш, слишком тяжелый для размера вашего экскаватора, будет неэффективным и даже повредит вашу машину. После того, как вы убедились, что он соответствует размеру и весу вашего экскаватора, прикрепите его, чтобы обеспечить правильную посадку.
    6. Игра или движение: когда ведро прикреплено, попробуйте открыть и закрыть ведро. Проверьте, не ослаблены ли втулки, штифты или муфты.
    7. Копать: Если все в порядке, попробуйте копать ковшом, чтобы убедиться, что он работает. Подумайте о времени цикла, которого вы можете достичь по сравнению с другими ковшами.

    Выбор размера ковша экскаватора

    Большинство строительных проектов выигрывают от использования ковша, который повышает производительность за счет уменьшения количества проходов, которые необходимо выполнить инструменту. Выберите самый большой ковш экскаватора, который не повлияет на эффективность, за исключением случаев, когда у вас есть особые требования к размеру, например, при рытье траншеи. Помните, что ковш, который вы используете на 20-тонном экскаваторе, будет слишком большим для 8-тонного экскаватора. Слишком большой ковш потребует от машины выполнения большей работы, а каждый цикл займет больше времени, снизит эффективность или приведет к опрокидыванию экскаватора.

    Таблица размеров ковша экскаватора

    Как правило, для вашего экскаватора подходят ковши разных размеров. Размеры ковша мини-экскаватора могут варьироваться от специальных 6-дюймовых ковшей до 36-дюймовых ковшей. Имейте в виду, что некоторые размеры применимы только к ковшам для сортировки, и вам не следует использовать другие типы ковшей с такими же размерами. Чтобы узнать, какой размер ковша возможен для веса вашего экскаватора, используйте эту таблицу размеров:

    • Машина до 0,75 тонны: ширина ковша от 6 дюймов до 24 дюймов или 30-дюймовые планировочные ковши.
    • Машина от 1 до 1,9 тонны: ширина ковша от 6 до 24 дюймов или сортировочные ковши от 36 до 39 дюймов.
    • Машина грузоподъемностью от 2 до 3,5 тонн: ковши шириной от 9 до 30 дюймов или 48-дюймовые планировочные ковши.
    • 4-тонная машина

    • : ширина ковша от 12 до 36 дюймов или 60-дюймовые планировочные ковши.
    • Машина от 5 до 6 тонн: ширина ковша от 12 до 36 дюймов или 60-дюймовые планировочные ковши.
    • Машина грузоподъемностью от 7 до 8 тонн: ширина ковша от 12 до 36 дюймов или ширина ковша от 60 до 72 дюймов.
    • Машина грузоподъемностью от 10 до 15 тонн: ширина ковша от 18 до 48 дюймов или 72-дюймовые планировочные ковши.
    • Машина от 19 до 25 тонн: ширина ковша от 18 до 60 дюймов или 84-дюймовые планировочные ковши.

    Как рассчитывается вместимость ковша экскаватора?

    Вместимость ковша для каждой работы зависит от размера вашего ковша и обрабатываемого материала. Емкость ковша сочетает в себе коэффициент заполнения и плотность материала, часовую производственную потребность и время цикла. Вы можете рассчитать емкость корзины для конкретного проекта, выполнив пять шагов: 9.0017

    1. Найдите вес материала, выраженный в фунтах или тоннах на кубический ярд. Обратитесь к листу данных о коэффициенте заполнения, предоставленному производителем ковша, чтобы найти коэффициент заполнения для этого конкретного материала. Эта цифра, выраженная в десятичном виде или в процентах, указывает, насколько полным может быть ведро с этим типом вещества.
    2. Найдите время цикла, отсчитав время загрузки с помощью секундомера. Запустите таймер, когда ковш начнет копать, и остановите, когда ковш начнет копать во второй раз. Разделите 60 на время цикла в минутах, чтобы определить количество циклов в час.
    3. Возьмите часовую производственную потребность, установленную руководителем проекта, и разделите ее на количество циклов в час. Этот расчет дает вам количество в тоннах, перемещенных за проход, известное как полезная нагрузка за цикл.
    4. Разделите полезную нагрузку за цикл на плотность материала, чтобы получить номинальную вместимость ковша.
    5. Разделите номинальную вместимость ковша на коэффициент заполнения. Это число говорит вам точно, сколько кубических метров материала вы сможете поднять за каждый цикл.

    Адаптация ковша экскаватора и аксессуары

    Чтобы оснастить ковш экскаватора любыми приложениями, которые у вас есть в магазине, вы можете настроить ковш с помощью множества дополнительных функций:

    • Типы зубьев: один из наиболее распространенных способов настройки экскаватор с различными зубьями на передней части ковша. Зубы бывают разных форм для различных целей. Зубья долота имеют гладкий изогнутый кончик с плоским дном и отлично подходят для большинства применений. Зубья скального долота имеют усиленный наконечник долота, подходящий для скал и твердого грунта. Одиночные тигровые зубы имеют заостренный кончик для хорошего проникновения в материал. Двойные зубы тигра имеют по два острых зубца на зуб для еще лучшего проникновения.
    • Расстояние между зубьями: Вы также можете настроить расстояние между зубьями для различных применений. Зубья с большим расстоянием между зубьями обеспечивают лучшее проникновение в горную породу, в то время как зубья с более плотным расположением зубьев лучше работают при копании почвы и траншей.
    • Конфигурация кромки

    • : ковши могут иметь лопаточные или прямые края. Лезвие лопаты лучше всего подходит для более твердых материалов и карьерных работ. Прямые кромки обеспечивают более чистый срез при работе с почвой, рытье траншей и обустройстве участка.
    • Бокорезы

    • : ковши экскаваторов обычно поставляются с боковыми резцами, которые толще, чем сторона ковша. Вы можете оснастить свой ковш дополнительными боковыми резцами с болтовым креплением, которые также называются корнерезами, чтобы помочь вам копать корни во время раскопок.
    • Защита от износа: Бокорезы также могут способствовать защите от износа, наряду с днищем и боковыми износостойкими пластинами, а также протекторами боковых стержней. Эти аксессуары продлят срок службы вашего ведра.
    • Быстроразъемное соединение

    • : экскаваторы имеют множество типов навесного оборудования для ковшей и могут удерживать другое навесное оборудование, такое как рыхлители, шнеки, грабли и захваты. Возможность менять аксессуары на рабочем месте имеет решающее значение. Быстроразъемное соединение позволяет легко переключаться между многими типами инструментов и ковшей.
    • Муфта с механическим наклоном. Муфта с механическим наклоном позволяет любому инструменту наклоняться по дуге на 180 градусов или на 90 градусов влево или вправо от центра для достижения максимальной точности.
    • Большой палец: для крупногабаритных грузов или грузов неправильной формы большой палец экскаватора можно прикрепить к верхней части ковша экскаватора, чтобы зажать материал и удерживать его на месте.

    Замена зубьев на ковшах экскаватора

    Лучше всего заменять зубья до того, как они полностью изнашиваются и обнажают переходник ковша. Чтобы установить на ковш новые зубья, выполните следующие девять шагов:

      1. Начните с защитных очков и защитной обуви. Вам понадобится молоток, инструмент для удаления штифтов, щетка с проволочной щетиной и новые зубы, которые вы хотите вставить. В целях безопасности пометьте машину перед работой с ковшом.
      2. Расположите ковш так, чтобы зубья были параллельны земле.
      3. Используя инструмент для удаления штифтов, удалите существующие зубы. Вбейте инструмент для удаления штифта в штифт так, чтобы вы нажимали на фиксирующую сторону зуба.
      4. Снимите зуб и очистите переходник зуба щеткой из щетины.
      5. Вставьте фиксатор в соответствующее углубление адаптера.
      6. Удерживая фиксатор на месте, установите зуб на адаптер.
      7. С противоположной стороны фиксатора вставьте штифт через зуб и адаптер зуба.
      8. Забейте штифт, пока он не окажется на одном уровне с концом зуба.
    1. Убедитесь, что выемка в штифте зафиксирована в держателе.

    Найдите ковши экскаватора Cat и навесное оборудование от Thompson Tractor

    Когда вы будете готовы купить ковши для экскаваторов или вам понадобится консультация специалиста по вашей рабочей площадке и машине, сотрудничайте с местными лидерами в области запчастей и ремонта тракторов. У нас есть широкий выбор навесного оборудования Cat для экскаваторов, независимо от того, ищете ли вы новые или бывшие в употреблении ковши. Получите необходимые детали быстро от экспертов с более чем 60-летним опытом работы в бизнесе.

    Получите консультацию по номеру модели от наших профессионалов, связавшись с нами или воспользовавшись функцией чата.

    Позвоните нам сегодня:

    800-547-0760

    Позвоните нам сегодня:

    800-547-0760

    Thompson Tractor Co.

    , Inc.

    Технология

    Ресурсы

    Таблица размеров ковша экскаватора: выбор правильного типа

    Размеры и типы ковшей экскаваторов. Наша таблица размеров ковша экскаватора поможет вам выбрать подходящее оборудование. В приведенной ниже таблице указаны приблизительные размеры ковша, которые могут вместить экскаваторы. Тем не менее, не забудьте проверить характеристики вашей модели.

    Таблица размеров ковша экскаватора

    Когда речь идет о размерах ковша экскаватора, важно, чтобы ковш соответствовал соответствующему типу экскаватора и его предполагаемому использованию. Ковши обычно измеряются по их внутренней ширине. Чем больше экскаватор, тем больший ковш он может поднять и тем большую нагрузку он может переместить.


    Вес экскаватора (тонн) Стандартная ширина ковша (дюймы) Ширина планировочного ковша (дюймы)
    >0,75 6-24 30
    1-1,9 6-24 36-39
    2-3,5 9-30 48
    5-6 12-36 60
    7-8 12-36 60-72
    10-15 18-48 72
    19-25 18-60 84



    Как рассчитать вместимость ковша экскаватора

    Вместимость ковша экскаватора зависит от многих факторов, включая плотность материала, коэффициент заполнения и производительность. Ковш, который работал для щебня, может не подойти для рыхлого грунта.

    При расчете вместимости ковша экскаватора выполните следующие действия:

    1. Определите стандартный вес любого материала, который вам нужно поднять, используя авторитетный источник. Каждое ведро будет поставляться с 9Лист с коэффициентом заполнения 0329 , в котором перечислены различные материалы. Эти значения сообщат вам, сколько определенного материала может выдержать ковш, исходя из плотности материала .
    2. Далее время копания экскаватора. Начните, когда ковш начнет копаться, и остановитесь, когда он начнет копать при следующей загрузке. Разделите это число на 60, чтобы найти время цикла для экскаватора.
    3. Используйте время цикла для определения часовой производительности 903:30 . Разделите целевую почасовую массу загружаемого материала на время цикла. Например, если вы должны переместить 500 тонн в час, а скорость цикла составляет 120 циклов в час, вы должны переместить 500/120 = 4,17 тонны за цикл.
    4. Разделите количество полезной нагрузки циклов на плотность материала , обнаруженную на первом этапе. Это даст вам номинальную вместимость ковша .
    5. Наконец, разделите номинальную емкость на материала.коэффициент заполнения , чтобы получить необходимую вместимость каждого ковша для любого материала, который вам нужен.

    Бренды обычно предоставляют диаграмму, показывающую вместимость ковша в зависимости от размера ковша и материала.

    Как рассчитать коэффициент подъемной силы

    После того, как вы определили грузоподъемность, необходимую вашему ковшу, вы должны убедиться, что экскаватор сможет безопасно его поднять. Это определяется коэффициентом подъема машины, который необходим для обеспечения безопасной и эффективной работы машины.

    1. Сначала добейтесь максимальной грузоподъемности экскаватора. Это должно быть указано в технических характеристиках машины или получено от производителя оригинального оборудования .
    2. Затем добавьте максимальную грузоподъемность к весу ковша, указанному OEM. Это комбинированное значение называется скорректированной грузоподъемностью .
    3. Добавьте вес любых дополнительных приспособлений для рук , таких как быстроразъемные соединения и прихватки.
    4. Используйте стандартные диаграммы, чтобы найти плотность материала нужно переместить.
    5. Умножьте вместимость ковша на плотность материала , чтобы найти потенциальную максимальную массу наполнения ковша. Затем добавьте это к общему весу навесного оборудования , чтобы определить общий подъемный вес .
    6. Наконец, разделите грузоподъемность на скорректированное отношение подъемной силы , чтобы найти коэффициент подъемной силы . Если отношение меньше 1,0, то работа подходит. Если оно больше 1,0, это означает, что ведро слишком велико для указанного задания.

    Другими словами, коэффициент выше 1,0 указывает на то, что машина поднимает больше груза, чем должна быть. Для обеспечения безопасной работы необходим либо экскаватор большего размера, либо ковш меньшего размера.

    Типы экскаваторных ковшей

    Существует несколько типов экскаваторных ковшей. Планировочные ковши более мелкие, чем стандартные ковши, что позволяет выполнять ограниченные работы, такие как очистка канав. Между тем, ковши для траншейных работ узкие и предназначены для быстрой работы по рытью траншей.

    Наличие подходящего для работы устройства поможет вам максимально эффективно использовать свое время, производительность и бюджет.

    Стандартные ковши

    Стандартные ковши, также известные как ковши общего назначения, универсальны. Они обычно используются для копания или погрузки таких материалов, как верхний слой почвы или суглинок.

    Как правило, это самые легкие из всех типов ковшей из-за отсутствия какого-либо усиления самого ковша. Таким образом, стандартные ковши обычно могут поднимать большие объемы материала за каждый цикл, потому что они легче, и экскаватор не тратит на них столько энергии.

    Стандартные ковши обычно используются для:

    • Выемки грунта, верхнего слоя почвы, ила, суглинка и т. д.
    • Обратная засыпка грунтом.
    • Погрузка мелкого щебня в грузовики.

    Планировочные ковши

    Планировочные ковши или ковши для земляных работ предназначены для очистки канав, а также для уклона и выравнивания при отделочных работах. Планировочные ковши обычно более мелкие и компактные, чем другие ковши, что позволяет работать в тесных и наклонных условиях. Они также могут иметь дренажные отверстия.

    Планировочные ковши обычно используются для:

    • Очистки канав от мусора.
    • Выравнивание склонов.
    • Движущийся материал, смешанный с жидкостью.

    Ковши для тяжелых условий эксплуатации

    Ковши для тяжелых условий эксплуатации предназначены для самых тяжелых работ. Они бывают трех категорий: для тяжелых условий эксплуатации, для тяжелых условий эксплуатации и для экстремальных условий. Ковши для тяжелых условий эксплуатации имеют усиленную броню, а также специальные наконечники, устойчивые к истиранию, и материалы для большей силы отрыва. Они также используют боковые резаки на внешней стороне ковша, чтобы помочь пробить плотный материал.

    Ковши для тяжелых условий эксплуатации обычно используются для:

    • Прорыва очень плотных материалов.
    • Перемещение высокоабразивных материалов.
    • Многократное и глубокое копание в скалистых участках.

    Ковши для траншейных работ

    Ковши для траншейных работ узкие и предназначены для рытья траншей. Их можно использовать для обычного рытья и перемещения почвы, но их прямая режущая кромка и удлиненная конструкция днища идеально подходят для рытья глубоких траншей в узких местах.

    Траншейные ковши обычно используются для:

    • Копания траншей для коммунальных работ.
    • Общие земляные работы и обратная засыпка в стандартных типах грунта.
    • Высокоточные проекты, такие как копание между трубами.

    Наклонные ковши

    Наклонные ковши относятся к типу планировочных ковшей. Благодаря специальным гидравлическим компонентам они могут наклоняться на 45 градусов вправо и влево. Это позволяет использовать более специфические приложения и помогает им покрывать большую рабочую область без частого изменения положения.

    Наклонные ковши обычно используются для:

    • Точной планировки склонов.
    • Очистка канав и траншей необычной формы.
    • Специализированные нужды ландшафтного дизайна.

    Специализированные ковши

    Существует также несколько моделей ковшей, предназначенных для специальных нужд. От операций просеивания до ковшей, предназначенных для разрушения самых твердых материалов, для каждой работы найдется подходящий ковш.

    • Ведра для загадок: Ведра для загадок похожи на стандартные ведра с отверстиями или прорезями в задней части. Они используются для обработки и отделения заполнителя на рабочей площадке, например, для просеивания камней из почвы.
    • V-образные ковши: V-образные ковши представляют собой траншейные ковши, которые создают V-образную траншею вместо канала с плоским дном.
    • Скальные ковши: Скальные ковши имеют острые зубья и дополнительное усиление для преодоления каменистой среды. Они также могут иметь боковые изнашиваемые пластины и высокопрочные рыхлители для копания каменистых поверхностей.
    • Ковши с твердым покрытием: Как и ковши для скальных пород, ковши с твердым покрытием усилены, чтобы преодолевать плотную почву и толстые породы, обеспечивая при этом долговечность. У них также есть дополнительный ряд зубов для дальнейшего измельчения материала во время копания.
    • Кладбищенские ковши: Как следует из названия, кладбищенские ковши предназначены для перекопки участка кладбища с прямыми стенками и плоским дном.

    Как выбрать правильный ковш экскаватора для вашей рабочей площадки

    Выбор правильного ковша экскаватора зависит от многих факторов. На разных рабочих площадках будут разные грунтовые условия, для которых могут потребоваться специализированные ковши. Необходимо оценить и другие факторы, включая климат, местоположение и окружающие опасности. Перед арендой экскаватора и каких-либо принадлежностей необходимо учитывать все переменные.

    Условия на рабочей площадке

    Во-первых, рассмотрите состояние рабочей площадки. Это разработка в холодных горах, рытье плотных скал и мерзлой земли? Или, может быть, жилой район, в котором может поместиться только мини-экскаватор?

    Состояние грунта

    Точно так же вы должны знать тип грунта, в котором будете копать. Высокопесчаные почвы гораздо более абразивны. Нестабильная почва также может вынудить вас использовать экскаватор меньшего размера и легче, что ограничивает максимальный доступный вам размер ковша.

    Вес и тип материала

    Что вы будете копать? Для более тяжелых материалов потребуются усиленные ковши с усилением и специальными зубьями ковша. Более легкие материалы могут позволить использовать ковш большего размера, что позволит вам выполнить работу быстрее.

    Вам нужно навесное оборудование для экскаватора?

    Экскаваторы могут быть оснащены многими специализированными навесными приспособлениями для ковшей экскаваторов, разработанными для конкретных видов работ. Например, молотки могут помочь разбить твердую землю или асфальт, а большие пальцы могут удерживать мусор в ковше или зажимать различные материалы.

    Если ваш ковш экскаватора обладает всеми необходимыми возможностями, вы можете рассмотреть возможность использования навесного оборудования для экскаватора.

    Заключение

    Экскаваторы — это прочные машины, известные своей универсальностью на стройплощадке. Они могут справиться с тяжелыми условиями копания, уборкой и почти всем, что между ними.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
