Предохранители и реле Hyundai Accent (HC; 2018-2020 ..)
Hyundai
Автор redactor3 На чтение 6 мин Просмотров 3.6к. Опубликовано
Содержание
- Расположение блока предохранителей
- Пассажирское отделение
- Моторного отсека
- Клемма аккумулятора
- Схемы блока предохранителей
- 2018, 2019, 2020
- Пассажирское отделение
- Назначение предохранителей в салоне (2018, 2019)
- Моторного отсека
- Назначение предохранителей в моторном отсеке (2018, 2019)
- Назначение реле в моторном отсеке (2018, 2019)
- Клемма аккумулятора
В этой статье мы рассмотрим Hyundai Accent (HC) пятого поколения, доступный с 2018 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Hyundai Accent 2018, 2019 и 2020 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирское отделение
Блок предохранителей находится в панели приборов (слева) за крышкой.
Внутри крышки блока предохранителей / реле вы можете найти этикетку предохранителя / реле с описанием названий и номиналов предохранителей / реле.
Моторного отсека
Внутри крышки блока предохранителей / реле вы можете найти этикетку предохранителя / реле с описанием названий и номиналов предохранителей / реле.
Клемма аккумулятора
Схемы блока предохранителей
2018, 2019, 2020
Пассажирское отделение
Назначение предохранителей в салоне (2018, 2019)
название | Рейтинг усилителя | Цепь защищена |
---|---|---|
ЗАМОК | 20А | Соединительный блок панели приборов (реле разблокировки задней двери, реле блокировки / разблокировки дверей, двухоборотное реле разблокировки) |
РОЗЕТКА | 20А | Розетка |
БЕЗОПАСНОСТЬ В ОКНО | 25А | Модуль электрического стеклоподъемника безопасности водителя |
СТОП-СИГНАЛ | 15А | Соединительный блок панели приборов (электронный модуль стоп-сигнала) |
Т / СИГНАЛЬНАЯ ЛАМПА | 15А | BCM, SLM |
С / ЗАЖИГАЛКОЙ | 20А | Зажигалка |
ЗЕРКАЛО С ОБОГРЕВОМ | 10А | Наружное зеркало с электроприводом водителя, наружное зеркало с электроприводом пассажира, модуль управления кондиционером |
DRL | 10А | BCM |
P / ОКНО ПРАВ. | 25А | Главный выключатель электрического стеклоподъемника, выключатель электрического стеклоподъемника пассажира |
S / ОБОГРЕВАТЕЛЬ | 20А | Модуль управления обогревателем переднего сиденья |
ЗАПЧАСТЬ 1 | 10А | – |
НАЧАЛО | 7.5A | Со смарт-ключом: ECM / PCM, соединительный блок E / R (пусковое реле), модуль управления смарт-ключом, переключатель диапазона коробки передач, замок зажигания и переключатель сцепления без смарт-ключа: реле охранной сигнализации, переключатель диапазона коробки передач, замок зажигания и сцепление переключатель |
ЗАДНИЙ ФОНАРЬ ПРАВЫЙ | 7.5A | Правая фара, правый задний комбинированный фонарь (OUT), правый габаритный фонарь, задний комбинированный фонарь (IN) RH, ILL (+) |
module2 | 10А | Модуль FCA, переключатель аварийной площадки |
TCU | 15А | Соединительный блок E / R (предохранитель – B / UP LAMP), рычаг переключения передач A / T, переключатель диапазонов трансмиссии, переключатель стоп-сигнала |
P / ОКНО ЛЕВ. | 25А | Главный выключатель стеклоподъемника |
SPARE2 | 25А | Запасной |
ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФАРЫ | 10А | – |
ПОДОГРЕВ РУЛЕВОГО УПРАВЛЕНИЯ | 15А | Часы Весна |
ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 7.5A | Левая фара, левый габаритный фонарь, левый задний комбинированный фонарь (OUT), левый задний комбинированный фонарь (IN) |
Module3 | 7.5A | Модуль управления обогревателем передних сидений, аудиосистема, электрохромированное зеркало, модуль управления кондиционером, часовая пружина, индикатор рычага переключения передач АКПП |
ABS3 | 7.5A | Соединительный блок E / R (многоцелевой контрольный разъем), модуль ESC |
ВЫКЛЮЧАТЕЛЬ ТОРМОЗА | 10А | Модуль управления смарт-ключом, выключатель стоп-сигнала |
BCM | 10А | BCM |
ПЕРЕДНЯЯ ФАРА ПРОТИВОТУМАННАЯ | 15А | Соединительный блок панели приборов (реле передних противотуманных фар) |
А / С1 | 7. 5A | Соединительный блок E / R (реле вентилятора), модуль управления кондиционером |
MODULE5 | 10А | Электродвигатель люка в крыше, блок управления обогревателем переднего сиденья |
MODULE7 | 10А | Блок TPMS |
ЭКЮ | 10А | ECM / PCM, модуль иммобилайзера, модуль управления смарт-ключом |
ЛЮК | 15А | Люк Мотор |
IMMO | 10А | Модуль иммобилайзера |
MODULE6 | 10А | Ключевой соленоид |
SPARE4 | 10А | Запасной |
MODULE4 | 7.5A | SLM, BCM, модуль управления смарт-ключом |
SPARE5 | 10А | Запасной |
ВОЗДУШНАЯ ПОДУШКА | 10А | Модуль управления SRS, датчик обнаружения присутствия |
Module1 | 7.5A | BCM, SLM, блокировка ключа |
УМНЫЙ КЛЮЧ | 25А | Модуль управления смарт-ключом |
А / С2 | 7. 5A | – |
Стеклоочиститель RR | 15А | Многофункциональный переключатель, электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя |
Стеклоочиститель FRT | 25А | Многофункциональный переключатель, электродвигатель переднего стеклоочистителя, соединительный блок E / R (реле Lo Wiper Lo) |
ACC | 10А | Соединительный блок панели приборов (реле розетки), BCM, SLM, аудиосистема, блокировка ключа питания Переключатель внешнего зеркала, модуль управления смарт-ключом, USB-разъем для зарядки |
SPARE3 | 20А | Запасной |
A / BAG IND | 7.5A | Комбинация приборов, блок управления кондиционером |
Кластер | 7.5A | Приборный щиток |
MDPS2 | 7.5A | Блок MDPS |
AUDIO | 20А | аудио |
КОМНАТА LP | 10А | Соединительный блок панели приборов (реле освещения салона), лампа верхней консоли, модуль управления кондиционером, SLM, BCM, автоматический свет и фотодатчик, блок TPMS. Комбинация приборов, разъем канала передачи данных, лампа освещения салона, лампа освещения багажника, электрохромная Зеркало |
Моторного отсека
Назначение предохранителей в моторном отсеке (2018, 2019)
название | Рейтинг усилителя | Цепь защищена |
---|---|---|
ЭУР | 80А | Блок MDPS |
ALT | 150A | Соединительный блок E / R (предохранитель – ABS1, ABS2, BLOWER, REAR HEATED) |
ЗАДНИЙ ОБОГРЕВ | 40А | Соединительный блок панели приборов (реле заднего обогревателя) |
ABS1 | 40А | Модуль ESC, многоцелевой контрольный разъем |
ABS2 | 40А | Модуль ESC |
НАДДУВ | 40А | Соединительный блок E / R (реле вентилятора) |
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10А | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, соединительный блок E / R (реле LO стеклоочистителя) |
ECU4 | 15А | ECM / PCM |
SENSOR1 | 10А | Масляный регулирующий клапан №1 / №2, соединительный блок E / R (реле охлаждающего вентилятора 1/2), датчик кислорода (вверх), датчик кислорода (вниз), электромагнитный клапан регулируемого впуска, вспомогательный блок реле (реле кондиционера) Управление продувкой Электромагнитный клапан, клапан закрытия адсорбера |
БУД 2 | 15А | ECM / PCM |
ECU3 | 20А | ECM / PCM |
ФАРА ПРАВАЯ | 10А | Фара правая |
ФАРА ЛЕВАЯ | 10А | Фара левая |
КАТУШКА ЗАЖИГАНИЯ | 20А | Катушка зажигания №1 ~ №4, конденсатор |
ECU5 | 15А | ECM / PCM, Соединительный блок E / R (реле топливного насоса) |
B / UP ЛАМПА | 10А | Переключатель фонарей заднего хода |
В + 1 | 40А | Соединительный блок панели приборов (предохранитель – ДХО, ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА, СТОП-ЛАМПА, МОДУЛЬ6, разъем питания (АУДИО, КОМНАТНАЯ ЛАМПА)) |
В + 2 | 50А | Соединительный блок панели приборов (предохранитель – IMMO, SMART KEY1, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, BCM, БЕЗОПАСНОСТЬ P / WINDOW, S / HEATER, SUNROOF, реле электрического стеклоподъемника) |
IG2 | 40А | Замок зажигания, блок реле PDM (реле IG2), соединительный блок E / R (пусковое реле) |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 40А | Соединительный блок E / R (реле охлаждающего вентилятора 1/2) |
ECU1 | 30А | Соединительный блок E / R (предохранитель – ECU3, ECU4, главное реле) |
B / БУДИЛЬНИК | 10А | B / Реле звукового сигнала |
НАЛОБНЫЙ ФОНАРЬ | 20А | Соединительный блок E / R (реле фар) |
H / LAMP HI | 20А | Без DRL: Соединительный блок E / R (реле H / Lamp HI) с DRL: SLM, BCM |
ТОПЛИВНЫЙ НАСОС | 20А | Соединительный блок E / R (реле топливного насоса) |
HORN | 10А | Соединительный блок E / R (реле звукового сигнала) |
A / C | 10А | Блок вспомогательного реле (реле кондиционера) |
AMS | 10А | Датчик батареи |
В + 3 | 40А | Соединительный блок панели приборов (предохранитель – T / SIGNAL LAMP, DOOR LOCK, реле заднего фонаря) |
IG1 | 40А | Замок зажигания, блок реле PDM (реле IG1, реле ACC) |
РОЗЕТКА | 40А | Соединительный блок панели приборов (выходное реле) |
Назначение реле в моторном отсеке (2018, 2019)
№ | Имя реле |
---|---|
переменный ток | Реле кондиционера |
E81 | Пусковое реле |
E82 | Реле вентилятора |
E83 | Реле топливного насоса |
E84 | Реле вентилятора охлаждения 1 |
E85 | Реле стеклоочистителя HI |
E86 | Реле заднего хода стеклоочистителя |
E87 | Реле H / Lamp HI |
E88 | Реле фар |
E89 | Реле вентилятора охлаждения 2 |
E90 | Реле звукового сигнала |
E91 | B / Реле звукового сигнала |
E93 | Реле звукового сигнала |
Клемма аккумулятора
Предохранители и реле Hyundai Accent (RB; 2011-2017)
Автор redactor3 На чтение 10 мин Просмотров 17. 5к. Опубликовано
Содержание
- Расположение блока предохранителей
- Приборная доска
- Автомобили с левым рулем
- Автомобили с правым рулем
- Моторного отсека
- Схемы блока предохранителей
- 2013 RHD (Великобритания)
- Приборная доска
- Назначение предохранителей в панели приборов (2013 RHD)
- Моторного отсека
- Только дизельное топливо:
- Назначение предохранителей в моторном отсеке (2013 RHD)
- 2014, 2015
- Приборная доска
- Назначение предохранителей в панели приборов (2014, 2015)
- Моторного отсека
- Назначение предохранителей в моторном отсеке (2014, 2015)
- 2016, 2017
- Приборная доска
- Назначение предохранителей в панели приборов (2016, 2017)
- Моторного отсека
- Назначение предохранителей в моторном отсеке (2016, 2017)
- 2016 RHD (Великобритания)
- Приборная доска
- Назначение предохранителей в панели приборов (2016 RHD)
- Моторного отсека
- Только дизельное топливо:
- Назначение предохранителей в моторном отсеке (2016 RHD)
В данной статье мы рассмотрим Hyundai Accent (RB) четвертого поколения, выпускавшийся с 2013 по 2017 год. Здесь вы найдете схемы блоков предохранителей Hyundai Accent 2013, 2014, 2015, 2016 и 2017 годов , получите информацию о расположении предохранителя. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Внутри крышек панели предохранителей / реле вы можете найти этикетку предохранителя / реле с описанием названия и емкости предохранителя / реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю.
Приборная доска
Блок предохранителей находится на водительской стороне панели приборов за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей
2013 RHD (Великобритания)
Приборная доска
Назначение предохранителей в панели приборов (2013 RHD)
Моторного отсека
Только дизельное топливо:
Назначение предохранителей в моторном отсеке (2013 RHD)
2014, 2015
Приборная доска
Назначение предохранителей в панели приборов (2014, 2015)
Описание | Рейтинг предохранителя | Защищенный компонент |
---|---|---|
РОЗЕТКА | 15А | Прикуриватель и розетка (розетка) |
С / ЗАЖИГАЛКОЙ | 15А | Прикуриватель и розетка (прикуриватель) |
ACC | 10А | Аудио, выключатель питания наружного зеркала заднего вида |
A / BAG IND | 10А | Комбинация приборов (Подушка безопасности IND. ) |
СУМКА | 10А | Модуль управления SRS, контрольная лампа, датчик обнаружения пассажиров |
Т / SIG | 10А | Переключатель опасности |
ЭУР | 10А | Модуль управления EPS |
Стеклоочиститель RR | 15А | Многофункциональный переключатель (стеклоочиститель), электродвигатель заднего стеклоочистителя |
ЗАПАСНОЙ | 15А | Не используется |
ЗАПАСНОЙ | 10А | Не используется |
ПРОТИВОТУМАННАЯ ФАРА | 10А | Реле передних противотуманных фар |
DRL | 10А | Реле ДХО (дневных ходовых огней) |
СТОП-СИГНАЛ | 15А | Выключатель стоп-сигнала, датчик аккумулятора, реле стоп-сигнала, блок предохранителей и реле E / R (реле HAC), разъем канала передачи данных |
Кластер | 10А | Комбинация приборов (MICOM, IND.), BCM |
IG1 | 10А | Выключатель стоп-сигнала, выключатель ECO, модуль подогрева сиденья водителя / пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач банкомата ILL. Модуль управления EPS, реостат |
ABS | 10А | Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E / R (многоцелевой контрольный разъем, реле HAC) |
B / UP ЛАМПА | 10А | Переключатель фонарей заднего хода |
ЭКЮ | 10А | ECM, PCM |
7 ЗАПАСНОЙ | 10А | Не используется |
2 IG2 | 10А | Блок управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями |
ОПАСНОСТИ | 15А | Реле аварийной сигнализации, аварийный выключатель |
: ЗАПАСНОЙ | 25А | Не используется |
ЛЮК | 15А | Люк Мотор |
3 ЗАПЧАСТИ | 10А | Не используется |
TCU | 15А | Датчик скорости автомобиля, переключатель диапазона КПП |
ЗАПАСНОЙ | 15А | Не используется |
MG2 | 10А | Реле электрического стеклоподъемника, модуль управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка в крыше, блок предохранителей и реле E / R (реле вентилятора) |
Стеклоочиститель FRT | 25А | Многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
ЗАМОК DR | 20А | Реле блокировки / разблокировки дверей, двухоборотное реле разблокировки, привод замка двери водителя |
ОКНО БЕЗОПАСНОСТИ | 25А | Модуль безопасного электрического стеклоподъемника |
S / H EATER | 15А | Модуль подогрева сиденья водителя / пассажира |
5 ЗАПАСНОЙ | 10А | Не используется |
КОМНАТА LP 1 | 10А | Комбинация приборов (IND. .ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа багажного отделения, лампа багажного отделения, центральная лампа салона, лампа потолочной консоли, лампа карты |
AUDIO | 20А | аудио |
ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10А | Задний комбинированный фонарь, левый, левая фара, левый передний указатель поворота, левый / правый габаритный фонарь (4 двери), фонарь освещения номерного знака (5 дверей) |
ЗАДНИЙ ФОНАРЬ ПРАВЫЙ | 10А | Правая фара, правая задняя комбинированная лампа, реостат, аудиосистема, правый передний указатель поворота, выключатель аварийной сигнализации, комбинация приборов (ILL. +), Разъем AUX и USB, выключатель ESC, выключатель кондиционера, выключатель ECO, многофункциональный выключатель ( Дистанционное управление), модуль управления кондиционером, выключатель заднего обогревателя, выключатель переднего антиобледенителя, переключатель рычага переключения передач банкомата ILL. |
НАЧАЛО | 10А | Переключатель диапазона КПП, переключатель замка зажигания |
Н / лампа | 10А | Комбинация приборов, блок предохранителей и реле в моторном отсеке (реле фар) |
P / WDW LH | 25А | Главный выключатель электрического стеклоподъемника, переключатель заднего левого стеклоподъемника |
P / WDW RH | 25А | Главный выключатель электрического стеклоподъемника, выключатель заднего правого стеклоподъемника, выключатель электрического стеклоподъемника пассажира |
HTD MIRR | 10А | ECM, PCM, переключатель обогрева заднего стекла, наружное зеркало с электроприводом водителя, наружное зеркало с электроприводом пассажира |
A / CON | 10А | Модуль управления кондиционером (автоматический кондиционер) |
НАДДУВ | 10А | ECM, PCM, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер) |
Моторного отсека
Назначение предохранителей в моторном отсеке (2014, 2015)
Описание | Рейтинг предохранителя | Защищенный компонент |
---|---|---|
МУЛЬТИ ПРЕДОХРАНИТЕЛЯ: | ||
ЭУР | 80А | Модуль управления EPS |
НАДДУВ | 40А | Реле вентилятора |
RR HTD | 40А | Распределительная коробка приборной панели (реле заднего обогревателя) |
АБС 2 | 40А | Модуль управления ABS, модуль управления ESC |
АБС 1 | 40А | Модуль управления ABS, модуль управления ESC, многоцелевой контрольный разъем |
ALT | 125A | Генератор, блок предохранителей и реле E / R (несколько предохранителей: ABS 1, ABS 2, MDPS, RR HTD, BLOWER, предохранитель: A / CON) |
В + 1 | 50А | Распределительная коробка панели приборов (предохранитель разъема питания: ROOM LP 1, AUDIO, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задний фонарь) |
FUSE: | ||
IG2 | 40А | Пусковое реле, замок зажигания |
IG1 | 40А | Замок зажигания |
ЭБУ 1 | 30А | Предохранитель: ECU 2, реле управления двигателем |
С / ВЕНТИЛЯТОРА | 40А | Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
В + 2 | 50А | Распределительная коробка панели приборов (предохранитель: S / HEATER, SUNROOF, DR LOCK. HAZARD, реле: электрический стеклоподъемник) |
HORN | 10А | Реле звукового сигнала |
F / PUMP | 15А | Реле топливного насоса |
H / LAMP RH | 10А | Фара правая |
H / ЛАМПА LH | 10А | Фара левая |
Инжектор | 15А | ECM, PCM, масляный регулирующий клапан №1 / №2, датчик кислорода (вверх) / (вниз), реле топливного насоса |
ДАТЧИК | 10А | ECM, PCM, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
ЭБУ 2 | 10А | ECM, PCM |
КАТУШКА ЗАЖИГАНИЯ | 15А | Катушка зажигания №1 – №4, конденсатор |
B / UP ЛАМПА | 10А | PCM, переключатель диапазонов коробки передач, комбинация приборов, задний левый / правый комбинированный фонарь, переключатель рычага переключения передач ATM ILL. |
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10А | ECM, PCM, многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
2016, 2017
Приборная доска
Назначение предохранителей в панели приборов (2016, 2017)
Описание | Рейтинг предохранителя | Защищенный компонент |
---|---|---|
ЗАПАСНОЙ | 15А | Не используется |
РОЗЕТКА | 15А | Прикуриватель и розетка (розетка) |
С / ЗАЖИГАЛКОЙ | 15А | Прикуриватель и розетка (прикуриватель) |
ACC | 10А | Аудио, выключатель питания наружного зеркала заднего вида |
A / BAG IND | 10А | Комбинация приборов (Подушка безопасности IND.) |
СУМКА | 10А | Модуль управления SRS, контрольная лампа, датчик обнаружения пассажиров |
Т / SIG | 10А | Переключатель опасности |
ЭУР | 10А | Модуль управления EPS |
Стеклоочиститель RR | 15А | Многофункциональный переключатель (стеклоочиститель), электродвигатель заднего стеклоочистителя |
7 ЗАПАСНОЙ | 10А | Не используется |
6 ЗАПЧАСТИ | 15А | Не используется |
ПРОТИВОТУМАННАЯ ФАРА | 10А | Реле передних противотуманных фар |
DRL | 10А | Реле ДХО (дневных ходовых огней) |
СТОП-СИГНАЛ | 15А | Выключатель стоп-сигнала, датчик аккумулятора, реле стоп-сигнала, блок предохранителей и реле E / R (реле HAC), разъем канала передачи данных |
Кластер | 10А | Комбинация приборов (MICOM, IND. ), BCM |
IG1 | 10А | Выключатель стоп-сигнала, выключатель ECO, модуль подогрева сиденья водителя / пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач банкомата ILL. Модуль управления EPS, реостат |
ABS | 10А | Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E / R (многоцелевой контрольный разъем, реле HAC) |
B / UP ЛАМПА | 10А | Переключатель фонарей заднего хода |
ЭКЮ | 10А | ECM, PCM |
MG2 | 10А | Реле электрического стеклоподъемника, модуль управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка в крыше, блок предохранителей и реле E / R (реле вентилятора) |
2 IG2 | 10А | Блок управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями |
ОПАСНОСТИ | 15А | Реле аварийной сигнализации, аварийный выключатель |
2 ЗАПЧАСТИ | 25А | Не используется |
ЛЮК | 15А | Люк Мотор |
3 ЗАПЧАСТИ | 10А | Не используется |
TCU | 15А | Датчик скорости автомобиля, переключатель диапазона КПП |
ЗАПАСНОЙ | 15А | Не используется |
ЗАПАСНОЙ | 10А | Не используется |
Стеклоочиститель FRT | 25А | Многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
ЗАМОК DR | 20А | Реле блокировки / разблокировки дверей, двухоборотное реле разблокировки, привод замка двери водителя |
ОКНО БЕЗОПАСНОСТИ | 25А | Модуль безопасного электрического стеклоподъемника |
S / ОБОГРЕВАТЕЛЬ | 15А | Модуль подогрева сиденья водителя / пассажира |
5 ЗАПАСНОЙ | 10А | Не используется |
КОМНАТНАЯ ЛАМПА | 10А | Комбинация приборов (IND. .ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа в багажном отделении, лампа в багажнике, центральная лампа в салоне, лампа на потолочной консоли, лампа карты |
AUDIO | 20А | аудио |
ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10А | Задний комбинированный фонарь, левый, левая фара, левый передний указатель поворота, левый / правый габаритный фонарь (4 двери), фонарь освещения номерного знака (5 дверей) |
ЗАДНИЙ ФОНАРЬ ПРАВЫЙ | 10А | Правая фара, правая задняя комбинированная лампа, реостат, аудиосистема, правый передний указатель поворота, выключатель аварийной сигнализации, комбинация приборов (ILL. +), Разъем AUX и USB, выключатель ESC, выключатель кондиционера, выключатель ECO, многофункциональный выключатель ( Дистанционное управление), модуль управления кондиционером, выключатель заднего обогревателя, выключатель переднего антиобледенителя, переключатель рычага переключения передач банкомата ILL. |
НАЧАЛО | 10А | Переключатель диапазона КПП, переключатель замка зажигания |
Н / лампа | 10А | Комбинация приборов, блок предохранителей и реле в моторном отсеке (реле фар) |
P / WDW LH | 25А | Главный выключатель электрического стеклоподъемника, переключатель заднего левого стеклоподъемника |
P / WDW RH | 25А | Главный выключатель электрического стеклоподъемника, выключатель заднего правого стеклоподъемника, выключатель электрического стеклоподъемника пассажира |
HTD MIRR | 10А | ECM, PCM, переключатель обогрева заднего стекла, наружное зеркало с электроприводом водителя, наружное зеркало с электроприводом пассажира |
A / CON | 10А | Модуль управления кондиционером (автоматический кондиционер) |
НАДДУВ | 10А | ECM, PCM, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер) |
Моторного отсека
Назначение предохранителей в моторном отсеке (2016, 2017)
Описание | Рейтинг предохранителя | Защищенный компонент |
---|---|---|
МУЛЬТИ ПРЕДОХРАНИТЕЛЯ: | ||
ЭУР | 80А | Модуль управления EPS |
НАДДУВ | 40А | Реле вентилятора |
RR HTD | 40А | Распределительная коробка приборной панели (реле заднего обогревателя) |
АБС 2 | 40А | Модуль управления ABS, модуль управления ESC |
АБС 1 | 40А | Модуль управления ABS, модуль управления ESC, многоцелевой контрольный разъем |
ALT | 125A | Генератор, блок предохранителей и реле E / R (несколько предохранителей: ABS 1, ABS 2, MDPS, RR HTD, BLOWER, предохранитель: A / CON) |
В + 1 | 50А | Распределительная коробка панели приборов (предохранитель разъема питания: ROOM LP 1, AUDIO, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задний фонарь) |
FUSE: | ||
IG2 | 40А | Пусковое реле, замок зажигания |
IG1 | 40А | Замок зажигания |
ЭБУ 1 | 30А | Предохранитель: ECU 2, реле управления двигателем |
С / ВЕНТИЛЯТОРА | 40А | Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
В + 2 | 50А | Распределительная коробка панели приборов (предохранитель: S / HEATER, SUNROOF, DR LOCK, HAZARD, реле: стеклоподъемник) |
HORN | 10А | Реле звукового сигнала |
F / PUMP | 15А | Реле топливного насоса |
H / LAMP RH | 10А | Фара правая |
H / ЛАМПА LH | 10А | Фара левая |
Н / лампа | 10А | Блок реле и предохранителей в моторном отсеке (реле фар) |
Инжектор | 15А | ECM, PCM, масляный регулирующий клапан №1 / №2, датчик кислорода (вверх) / (вниз), реле топливного насоса |
ДАТЧИК | 10А | ECM, PCM, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
ЭБУ 2 | 10А | ECM, PCM |
КАТУШКА ЗАЖИГАНИЯ | 15А | Катушка зажигания №1 – №4, конденсатор |
B / UP ЛАМПА | 10А | PCM, переключатель диапазонов коробки передач, комбинация приборов, задний левый / правый комбинированный фонарь, переключатель рычага переключения передач ATM ILL. |
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10А | ECM, PCM, многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
2016 RHD (Великобритания)
Приборная доска
Назначение предохранителей в панели приборов (2016 RHD)
Моторного отсека
Только дизельное топливо:
Назначение предохранителей в моторном отсеке (2016 RHD)
Схема блока предохранителей Hyundai Accent (RB; 2011-2017)
Объявление vertisements
В данной статье мы рассмотрим Hyundai Accent (RB) четвертого поколения, выпускавшийся с 2013 по 2017 год. Здесь вы найдете схемы блока предохранителей Hyundai Accent 2013, 2014, 2015, 2016 и 2017 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие Hyundai Accent:
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET» и «C/LIGHTER»).
Содержание
Расположение блока предохранителей
Внутри крышек панели предохранителей/реле вы можете найти этикетку предохранителя/реле с указанием названия и мощности предохранителя/реле. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Приборная панель
Блок предохранителей расположен со стороны водителя на приборной панели за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Блок предохранителей расположен в моторном отсеке (слева).
Диаграммы коробок предохранителей
г. н.э. Вертификации
2013 RHD (Великобритания)
Приборная панель
Обращение с фьюзисами на приборной панели (2013 RHD)
Engine Engine Compart
. 0031 Только дизельное топливо:
AD Вертификации
Назначение предохранителей в моторном отсеке (2013 RHD)
2014, 2015
Ad .
Назначение предохранителей в панели приборов (2014, 2015)
Описание Номинал предохранителя Защищаемый компонент РОЗЕТКА 15A Прикуриватель и розетка (розетка) C/LIGHTER 15A Прикуриватель и розетка (прикуриватель) ACC 10A Аудио, переключатель наружных зеркал с электроприводом A/BAG IND 10A Комбинация приборов (подушка безопасности IND.) A/BAG 10A Модуль управления SRS, Telltale, датчик присутствия пассажира T/SIG 10A Аварийный выключатель MDPS 10A Модуль управления EPS СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ 15A Многофункциональный переключатель (стеклоочиститель), двигатель заднего стеклоочистителя ЗАПЧАСТИ 15A Не используется ЗАПЧАСТИ 10А Не используется ПРОТИВОТУМАННАЯ ФАРА FRT 10A Реле передних противотуманных фар ДХО 10А ДХО (дневные ходовые огни) Реле СТОП-ФОНАРЬ 15A Выключатель стоп-сигнала, датчик аккумуляторной батареи, реле стоп-сигнала, блок предохранителей и реле E/R (реле HAC), разъем канала передачи данных КОМБИНАЦИЯ 10A Комбинация приборов (MICOM, IND. ), BCM IG1 10A Выключатель стоп-сигналов, переключатель ECO, модуль обогрева сиденья водителя/пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач ATM ILL. Модуль управления EPS, реостат ABS 10A Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E/R (многоцелевой контрольный разъем, реле HAC) ЛАМПА B/UP 10A Выключатель лампы заднего хода ЭБУ 10А ЭБУ, ПКМ 7 ЗАПАСНЫЕ 10А Не используется 2 IG2 10A Модуль управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями ОПАСНОСТЬ 15A Реле аварийной сигнализации, выключатель аварийной сигнализации : ЗАПЧАСТИ 25A Не используется ЛЮК 15A Электродвигатель люка 3 ЗАПАСНЫЕ 10A Не используется TCU 15A Датчик скорости автомобиля, переключатель диапазона коробки передач ЗАПЧАСТИ 15A Не используется MG2 10A Реле стеклоподъемников, блок управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка, блок предохранителей и реле E/R (реле вентилятора) СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 25A Многофункциональный переключатель (стеклоочиститель), двигатель переднего стеклоочистителя DR LOCK 20A Реле блокировки/разблокировки двери, двухоборотный реле разблокировки, привод замка двери водителя БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОГО ОКНА 25A Модуль стеклоподъемника безопасности S/H EATER 15A Модуль обогрева сиденья водителя/пассажира 5 ЗАПАСНЫЕ 10А Не используется ROOM LP 1 10A Комбинация приборов (IND. .ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа багажного отделения, лампа багажника, центральная лампа салона, лампа потолочной консоли, карта Лампа АУДИО 20А Аудио ЗАДНИЙ ФОНАРЬ, левый 10A Задний комбинированный фонарь, левый, левая фара, левый передний указатель поворота, левый/правый номерной фонарь (4 двери), номерной фонарь (5 дверей) ЗАДНИЙ ФОНАРЬ, правый 10A Правая фара, правый задний комбинированный фонарь, реостат, аудиосистема, правый передний указатель поворота, выключатель аварийной сигнализации, комбинация приборов (ILL.+), гнездо AUX и USB, выключатель ESC, Переключатель кондиционера, переключатель ECO, многофункциональный переключатель (пульт дистанционного управления), модуль управления кондиционером, переключатель заднего обогревателя, переключатель переднего антиобледенителя, переключатель рычага переключения передач ATM ILL. START 10A Переключатель диапазонов коробки передач, переключатель блокировки зажигания H/LAMP 10A Комбинация приборов, Блок предохранителей и реле в моторном отсеке (реле фар) P/WDW, левый 25A Главный переключатель стеклоподъемника, задний переключатель стеклоподъемника, левый P/WDW RH 25A Главный выключатель электрического стеклоподъемника, правый задний переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира HTD MIRR 10A ECM, PCM, переключатель заднего обогревателя, наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира A/CON 10A Модуль управления кондиционером (автоматический кондиционер) ВЕНТИЛЯТОР 10A ECM, PCM, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер)
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2014, 2015)
Описание Номинал предохранителя Защищаемый компонент МУЛЬТИПРЕДОХРАНИТЕЛЬ: MDPS 80A Модуль управления EPS ВЕНТИЛЯТОР 40А Реле вентилятора RR HTD 40A Распределительная коробка I/P (реле обогревателя заднего стекла) ABS 2 40A Модуль управления ABS, модуль управления ESC ABS 1 40A Модуль управления ABS, модуль управления ESC, универсальный контрольный разъем ALT 125A Генератор, блок предохранителей и реле E/R (несколько предохранителей: ABS 1, ABS 2, MDPS, RR HTD, BLOWER, Fuse: A/CON) B+1 50A Распределительная коробка I/P (предохранитель разъема питания: ROOM LP 1, AUDIO, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задний фонарь) ПРЕДОХРАНИТЕЛЬ: IG2 40A Пусковое реле, выключатель зажигания IG1 40A Замок зажигания ЭБУ 1 30A Предохранитель: ЭБУ 2, реле управления двигателем C/FAN 40A Реле вентилятора охлаждения (высокая), реле вентилятора охлаждения (низкая) B+2 50A Распределительная коробка I/P (предохранитель: S/HEATER, ЛЮК КРЫШИ, DR LOCK. HAZARD, реле: стеклоподъемник) СИГНАЛ 10A Реле звукового сигнала F/PUMP 15A Реле топливного насоса H/LAMP RH 10A Фара правая H/LAMP LH 10A Фара LH ФОРСУНКА 15A ECM, PCM, масляный регулирующий клапан №1/№2, кислородный датчик (верхний)/(нижний), реле топливного насоса ДАТЧИК 10A ECM, PCM, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) ECU 2 10A ECM, PCM КАТУШКА ЗАЖИГАНИЯ 15A Катушка зажигания №1 — №4, конденсатор ЛАМПА B/UP 10A PCM, переключатель диапазонов коробки передач, комбинация приборов, задний комбинированный фонарь, левый/правый, переключатель рычага переключения передач ATM ILL. СТЕКЛООЧИСТИТЕЛЬ 10A ECM, PCM, многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя
2016, 2017
Объявление vertisements
Панель приборов
Назначение предохранителей в панели приборов (2016, 2017)
Описание Номинал предохранителя Защищаемый компонент ЗАПЧАСТИ 15A Не используется РОЗЕТКА ПИТАНИЯ 15A Прикуриватель и розетка (розетка) C/LIGHTER 15A Прикуриватель и розетка (прикуриватель) ACC 10A Аудио, переключатель наружных зеркал с электроприводом A/BAG IND 10A Комбинация приборов (подушка безопасности IND. ) A/BAG 10A Модуль управления SRS, Telltale, датчик присутствия пассажира T/SIG 10A Аварийный выключатель MDPS 10A Модуль управления EPS СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ 15A Многофункциональный переключатель (стеклоочиститель), двигатель заднего стеклоочистителя 7 ЗАПАСНЫЕ 10А Не используется 6 ЗАПАСНЫЕ 15А Не используется ПРОТИВОТУМАННАЯ ФАРА FRT 10A Реле передних противотуманных фар ДХО 10А ДХО (дневные ходовые огни) Реле СТОП-ФОНАРЬ 15A Выключатель стоп-сигнала, датчик аккумуляторной батареи, реле стоп-сигнала, блок предохранителей и реле E/R (реле HAC), разъем канала передачи данных КОМБИНАЦИЯ 10A Комбинация приборов (MICOM, IND. ), BCM IG1 10А Выключатель стоп-сигналов, переключатель ECO, модуль обогрева сиденья водителя/пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач ATM ILL. Модуль управления EPS, реостат ABS 10A Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E/R (многоцелевой контрольный разъем, реле HAC) ЛАМПА B/UP 10A Выключатель лампы заднего хода ECU 10A ECM, PCM MG2 10A Реле стеклоподъемников, блок управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка, блок предохранителей и реле E/R (реле вентилятора) 2 IG2 10A Модуль управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями ОПАСНОСТЬ 15A Реле аварийной сигнализации, выключатель аварийной сигнализации 2 ЗАПАСНЫЕ 25A Не используется ЛЮК КРЫШИ 15A Электродвигатель люка 3 ЗАПАСНЫЕ 10A Не используется TCU 15A Датчик скорости автомобиля, переключатель диапазона коробки передач ЗАПЧАСТИ 15А Не используется ЗАПЧАСТИ 10А Не используется СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 25A Многофункциональный переключатель (стеклоочиститель), двигатель переднего стеклоочистителя DR LOCK 20A Реле блокировки/разблокировки двери, двухоборотный реле разблокировки, привод замка двери водителя ЗАЩИТНЫЙ ЭЛЕКТРИЧЕСКИЙ ОКНО 25A Модуль безопасного электростеклоподъемника S/ОБОГРЕВ 15A Модуль обогрева сиденья водителя/пассажира 5 ЗАПАСНЫЕ 10А Не используется ЛАМПА КОМНАТЫ 10A Комбинация приборов (IND. .ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа багажного отделения, лампа багажника, центральная лампа салона, лампа потолочной консоли, лампа карты АУДИО 20А Аудио ЗАДНИЙ ФОНАРЬ, левый 10A Задний комбинированный фонарь, левый, левая фара, левый передний указатель поворота, левый/правый номерной фонарь (4 двери), номерной фонарь (5 дверей) ЗАДНИЙ ФОНАРЬ, правый 10A Правая фара, правый задний комбинированный фонарь, реостат, аудиосистема, правый передний указатель поворота, выключатель аварийной сигнализации, комбинация приборов (ILL.+), гнездо AUX и USB, выключатель ESC, Переключатель кондиционера, переключатель ECO, многофункциональный переключатель (пульт дистанционного управления), модуль управления кондиционером, переключатель заднего обогревателя, переключатель переднего антиобледенителя, переключатель рычага переключения передач ATM ILL. START 10A Переключатель диапазонов коробки передач, переключатель блокировки зажигания H/LAMP 10A Комбинация приборов, Блок предохранителей и реле в моторном отсеке (реле фар) P/WDW, левый 25A Главный переключатель стеклоподъемника, задний переключатель стеклоподъемника, левый P/WDW RH 25A Главный выключатель электрического стеклоподъемника, правый задний переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира HTD MIRR 10A ECM, PCM, переключатель заднего обогревателя, наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира A/CON 10A Модуль управления кондиционером (автоматический кондиционер) ВЕНТИЛЯТОР 10A ECM, PCM, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер)
Моторный отсек
Объявление vertisements
Назначение предохранителей в моторном отсеке (2016, 2017)
Описание Номинал предохранителя Защищаемый компонент МУЛЬТИПРЕДОХРАНИТЕЛЬ: MDPS 80A Модуль управления EPS ВЕНТИЛЯТОР 40А Реле вентилятора RR HTD 40A Распределительная коробка I/P (реле обогревателя заднего стекла) ABS 2 40A Модуль управления ABS, модуль управления ESC ABS 1 40A Модуль управления ABS, модуль управления ESC, универсальный контрольный разъем ALT 125A Генератор, блок предохранителей и реле E/R (несколько предохранителей: ABS 1, ABS 2, MDPS, RR HTD, BLOWER, Fuse: A/CON) B+1 50A Распределительная коробка I/P (предохранитель разъема питания: ROOM LP 1, AUDIO, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задний фонарь) ПРЕДОХРАНИТЕЛЬ: IG2 40A Пусковое реле, выключатель зажигания IG1 40A Замок зажигания ЭБУ 1 30A Предохранитель: ЭБУ 2, реле управления двигателем C/FAN 40A Реле вентилятора охлаждения (высокая), реле вентилятора охлаждения (низкая) B+2 50A Распределительная коробка I/P (предохранитель: S/ОБОГРЕВ, ЛЮК КРЫШИ, DR LOCK, HAZARD, реле: электрический стеклоподъемник) СИГНАЛ 10A Реле звукового сигнала F/PUMP 15A Реле топливного насоса H/LAMP RH 10A Фара правая H/LAMP LH 10A Фара LH H/LAMP 10A Блок предохранителей и реле в моторном отсеке (реле фар) ФОРСУНКА 15А ECM, PCM, масляный регулирующий клапан №1/№2, кислородный датчик (вверху)/(внизу), реле топливного насоса ДАТЧИК 10A ECM, PCM, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) ECU 2 10A ECM, PCM КАТУШКА ЗАЖИГАНИЯ 15A Катушка зажигания №1 — №4, конденсатор ЛАМПА B/UP 10A PCM, переключатель диапазонов коробки передач, комбинация приборов, задний комбинированный фонарь, левый/правый, переключатель рычага переключения передач ATM ILL. СТЕКЛООЧИСТИТЕЛЬ 10A ECM, PCM, многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя
2016 RHD (UK)[
Ad vertisements
Панель приборов
Назначение предохранителей в панели приборов (2016 RHD)
г. н.э. Вертификации
ДВИГАТЕЛЬ ДВИГАТЕЛЯ
Только дизель:
Назначение предохранителей в моторном отсеке (2016 RHD)
Узнайте больше:
Назначение предохранителей в панели приборов (2014, 2015)
FUSE. с местонахождением
Hyundai Accent RB был представлен в 2010 году. Выпускался в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах с кузовами седан и хэтчбек, в основном с бензиновыми двигателями 1,6 и 1,8 литра. За это время Акцент претерпел рестайлинг. В этом материале вы найдете описание предохранителей и реле Hyundai Accent со схемами блоков, фото – примеры исполнения и места расположения. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле в агрегатах Hyundai Accent RB может отличаться от представленного и зависит от уровня комплектации и года выпуска. Сверьте назначение со схемами на обратной стороне защитной крышки.
Contents
- 1 Passenger compartment fuse box
- 1.1 Fuse box
- 1.2 Relay
- 2 Engine compartment
- 2.1 Power fuse box
Passenger compartment fuse box
Located under the dashboard on со стороны водителя. Снимите защитную крышку для доступа.

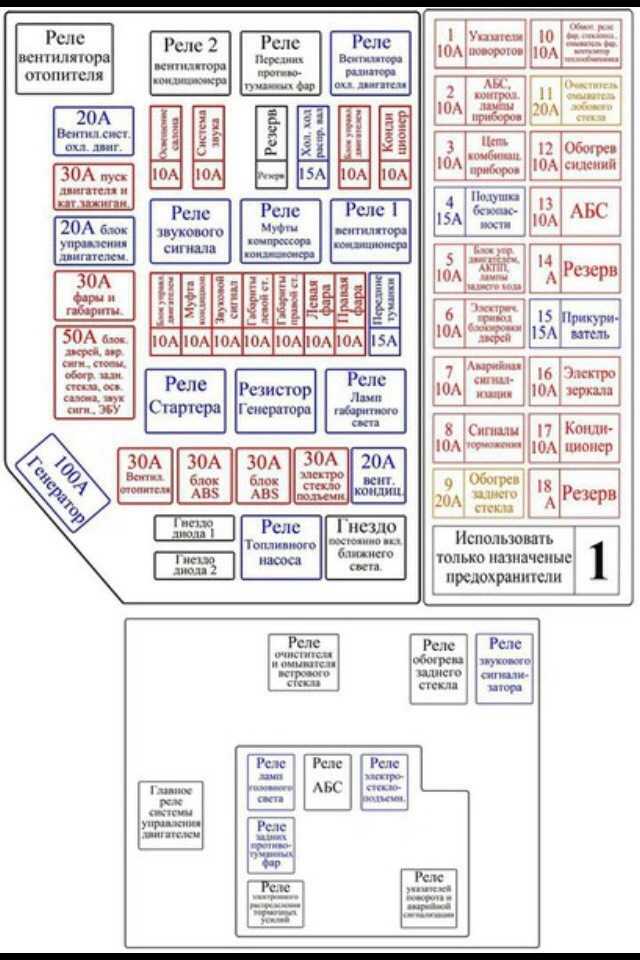

Блок предохранителей
Пример схемы с крышки блока
Схема
Assignment
0102
.01071 | 15А FRT-Deicer – Heated windshield |
2 | 15A P / OUTLET – 12V socket |
3 | 10А C / LIGHTER – Cigarette lighter |
4 | 10А АСС – Замок зажигания – аудиосистема, БУ электрооборудования кузова, БУ блокировки АКПП, БУ системы электронного ключа |
5 | 10A A / BAG IND – Airbag deactivation indicator – front |
6 | 10A A / BAG – Airbags, SRS control module |
7 | 10A T / SIG Emergency light |
8 | Резерв |
Резерв | |
10 | 15A R / WPR — Wiper заднего стекла — двигатель, Multi Function Switch |
11 | 7 |
12 | 10А RR (R / FOG) – Fog lights (rear) |
13 | 10A FRT (F / FOG) – Fog lights (front) |
14 | 10A ROOM 2 – Battery saving relay (automatic protective shutdown) |
15 | 15А STOP LP – Stop lights |
16 | 10A CLUSTER – Instrument cluster |
17 | 10A IG1 1 – Security system control module |
18 | 10A ABS — гидроэлектронный модуль ABS |
19 | 10A B / UP LP — задний ход). Блок управления блокировкой коробки передач, блок управления системой электронного ключа |
21 | 10А H / LP LH – Фара – левая |
22 | 10А ДНЕВНЫЕ ХОДОВЫЕ ОГНИ – Дневные ходовые огни |
23 | 15A HAZARD – Alarm switch |
24 | 25A SMK 1 – Control module, body electrical equipment control module, automatic transmission lock control module, electronic key control unit |
25 | Reserve |
26 | 10А СМК 2 – Блок управления, блок управления электрооборудованием кузова, блок управления блокировкой АКПП, блок управления электронным ключом, кнопочный выключатель пуска и остановки двигателя |
27 | 15A TCU – Датчик скорости Датчик диапазона АКПП. Импульсный генератор |
28 | 15А КАТУШКА ЗАЖИГАНИЯ – Катушка зажигания 1-4, конденсатор |
29 | 10А ЗАЖИГАНИЕ 2 – Электрические стеклоподъемники. Luke |
30 | 25A F / WPR — WindShield Wiper |
31 | 20A Дверной замок — Центральный Блок |
33 | 15А S/ОБОГРЕВ – Подогрев передних сидений |
34 | Резерв |
35 | 7 9 1РОО Освещение салона Кондиционер |
36 | 20А АУДИОСИСТЕМА – Аудиосистема |
37 | 10А ХВОСТ левый – Фара и фонарь по левому борту. Освещение номерного знака |
38 | 10А ХВОСТ RH – Фара и фонарь по правому борту. Подсветка переключателей, переключателей в салоне, рычага селектора. Комбинация приборов, кнопки включения и переключения |
39 | 10A ПУСК – Стартер – реле. Anti-theft alarm |
40 | 10A H / LP RH – Headlamp – right |
41 | 25A P / WDW LH – Glass lifter control unit – left rear switch |
42 | 25A P / WDW RH — Блок управления стеклоподъемниками — переключатель правый задний |
43 | 10A HTD MIRR — Система обогрева наружных зеркал заднего вида |
44 | 10A A/CON 2 – Кондиционер |
45 | Резерв |
Для переднего прикуривателя есть предохранитель № 1 на 1 А и 2 на 10 А дополнительно.
Реле
На задней панели устройства может быть несколько реле.
Схема
Реле
- MK1 Реле обогрева заднего стекла
- MK2 Реле противотуманных фар
- MK3 Fog light relay
- MK4 Side light relay
- MK5 Interior lighting relay
- MK6 Heated windshield relay
- MK7 Central locking relay
- MK8 Reserve
- MK9 Reserve
- MK10 Alarm relay
- MK11 Power window relay
- МК12 Резерв
- МК13 Электронное реле управления сигналами торможения (установлено снаружи агрегата)

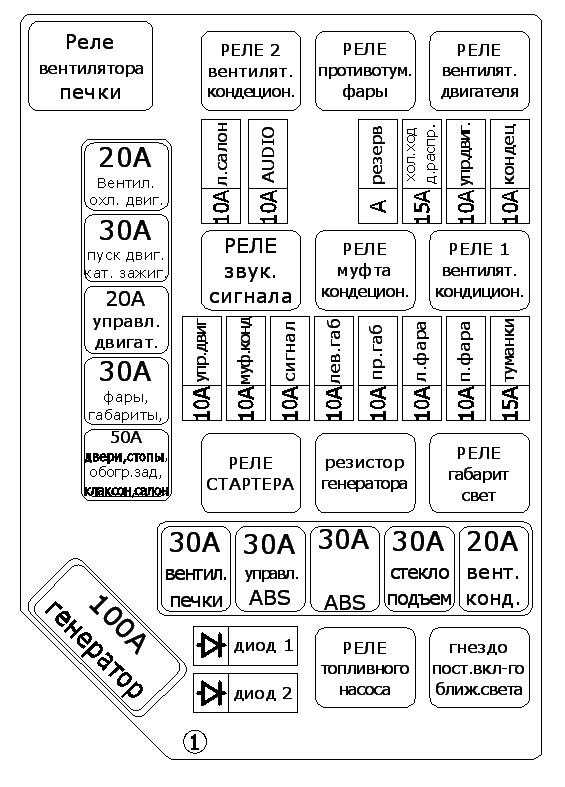

Моторный отсек
Расположено с правой стороны моторного отсека рядом с аккумуляторами.
Legend
Diagram
Assignment
1 | Reserve |
2 | Reserve |
3 | 15A F / PUMP – Fuel pump |
4 | 10А СИГНАЛ – Звуковой сигнал |
5 | 50А Б + 2 – Блок коммутации: аварийки, стеклоподъемников, ЦЗ, предохранителей – F23-F25, F31, F32 |
6 | 40A C / FUN — Блок управления системой отопления |
7 | 40A ECU 1 — Блок управления двигателем — Реле 1. Предохранитель F25 |
8 | 40a gg11102 модуль, модуль управления блокировкой АКПП, блок управления кнопкой старт-стоп. |
9 | 50A IG2 — Замок зажигания, блок управления электрооборудованием кузова, блок управления блокировкой АКПП, блок управления кнопкой «старт-стоп» |
10 | 10A A / CON — Кондиционер |
11 | Резерв |
12 | Резерв |
13 | — Резерв |
13 | — Резерв |
13 | — Резерв |
13 | — Институт. Модуль управления трансмиссией. Реле топливного насоса. Клапан управления маслом |
14 | 10A ДАТЧИК — Модуль управления двигателем. Датчик распредвала. Датчик кислорода. Иммобилайзер. Кондиционер – реле. Вентилятор – реле низкой скорости и реле высокой скорости. Электромагнитный клапан |
15 | 10A ЭБУ 2 – Электронный блок управления двигателем |
16 | Резерв |
17 | 17 Блок управления трансмиссией / BLP. Датчик АКПП. Приборная доска. Комбинированные задние фонари. |
18 | 10A WAPER – Glass cleaner |
Relay designation
R1 | Reserve |
R2 | Horn relay |
R3 | Ignition switch relay, body electrical control module, automatic transmission lock control module, engine start and stop button control unit |
R4 | Реле кондиционера |
R5 | Реле блокировки зажигания |
R6 | Реле вентилятора (низкая скорость) |
R7 | Fan relay (high speed) |
R8 | Diagnostic connector relay |
R9 | Ignition switch relay |
R10 | Ignition switch реле, блок управления электрооборудованием кузова, блок управления блокировкой АКПП, блок управления кнопкой запуска и остановки двигателя |
R11 | Реле предупреждения об экстренном торможении |
R12 | Relay, electronic engine control unit |
R13 | Fuel pump relay |
R14 | Reserve |
R15 | Cooling system radiator fan реле |
Блок силовых предохранителей
Устанавливается сбоку основного блока и состоит из мощных плавких вставок.
Диаграмма
Functions
- 50A Rear light relay
- Reserve
- Reserve
- 125A Generator
- 40A ABS hydroelectronic module, diagnostic connector
- 40A ABS hydroelectronic module
- 40A Rear window defogger relay
- 40A Fan relay
- Резерв
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
Остались вопросы? Задайте их в комментариях.
