Замена водяного насоса (Помпы) на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Водяной насос – в народе его называют просто помпа, он отвечает за циркуляцию жидкости по всей системе охлаждения и если данный насос выйдет из строя, то циркулировать жидкость перестанет или же будет циркулировать, но будет делать это очень медленно и не охотно, в связи с этим двигатель у автомобиля начнёт быстро греться и уже рабочую температуру в 90°c он не будет держать, а будет постоянно перегреваться, что очень плохо скажется на нём, кроме того помпа может ещё и заклинить при движении автомобиля или даже когда он на месте будет стоять но с заведённым мотором, заклинивание помпы это очень страшно, для 8 клапанных машин нет, но вот для 16 клапанных это действительно очень страшно, потому что когда помпа клинит (Не важно сколько клапанов у вас двигатель имеет), ремень ГРМ либо рвётся, либо же просто слетает, а если он порвётся то может загнуть клапана, поршни повредиться, стенки цилиндров поцарапаться и т. д., но для 8 клапанных автомобилей это не страшно (Не для всех автомобилей 8 клапанных это не страшно, потому что есть и модели на которых клапана гнёт когда ремень рвётся, к примеру на двигателе 21081 который на всё семейство Самара ставился), на них просто ремень либо слетит, либо он порвётся (Потом пока вы не произведёте замену помпы, вы не сможете ехать на автомобиле и ещё ко всему этому новый ремень придётся купить, поэтому на всякий случай возите помпу с собой и новый ремень, а то мало ли что в дороге случиться, а если вы ещё далеко от дома будете, то по любому помпу нужно будет менять или тащить автомобиль в сервис или же до дома на буксире).

Примечание!
Для проведения процедуры по замене данной вещи, вам нужно будет взять следующий набор инструментов, а именно: Набор всевозможных ключей, отвёртки, тряпку, удлинитель с накидными головками, вороток, ну и ещё по мелочи ведёрком можете запастись к примеру (Небольшим), в который будете складывать все винты и гайки, а то при выполнение работ, маленькие гаечки бывает теряются и поэтому все их рекомендуем вам складывать в одно какое то место!

Краткое содержание:

• Замена водяного насоса, он же помпа
• Дополнительны видео-ролик

Где находится водяной насос (Помпа)?
На автомобилях классического семейства, помпа располагается рядом с генератором и при выходе её из строя (При заклинивании к примеру), рвётся ремень генератора и уже ток на аккумуляторную батарею не поступает, а так же из-за заклинивании помпы по системе охлаждения жидкость не циркулирует и в связи с этим автомобиль начинает сильно греться, но что касается передне приводных автомобилей, по сути даже не важной какой это автомобиль, ВАЗ 2110 или ВАЗ 2114, на них на всех помпа располагается в одном и том же месте (Указана на фото ниже красной стрелкой, синей для наглядности указан шкив распределительного вала) и в движение она уже приводиться не ремнём генератора, а ремнём ГРМ и если вдруг помпа заклинивает, то первым делом ремень либо рвётся или же либо слетает, обездвижевается весь автомобиль при этом (Двигатель в этом случае будет работать в холостую), но что касаемо классических автомобилей (Это просто мы для примера их разбираем) то при заклинившей помпе и при обездвиженном генераторе на автомобиле можно будет продолжать движение, просто у в скорем времени либо аккумулятор сядет, либо машина закипит.

Когда нужно менять водяной насос (Помпу)?
Со временем он начинает шуметь, да так шуметь что вы сами сразу услышите и поймёте что с двигателем что то не так, но не всегда помпа сильно шумит, иногда даже тихо может работать и в один момент заклинить, но это не всегда, вообще помпа клинит только в том случае, когда смазка из подшипника который внутри помпы находятся вся уходит, кроме шума ещё есть несколько признаков того что помпа нуждается в замене, к примеру если за неё взяться руками и по шатать, то у неё может быть люфт которого быть не должно (Это от времени люфт данный появляется, с ним и помпа работать намного громче становиться) или ещё один признак, если вы увидели что через помпу вытекает жидкость (Это значит сальник у помпы уже не держит), то это уже явный признак того что она нуждается в замене и если вы будете откладывать эту замену, то в скорем времени жидкость вся выльется из системы или просто подливать её очень часто придётся, хотим вас ознакомить с одним интересным роликом в котором показывается наглядно как помпа пришла в негодность и шумит в связи с этим, кстати если взять рукой за неё (Это на видео даже есть) то можно ощутить люфт, которого как мы уже ранее говорили быть категорически не должно.

Примечание!
Помпу так же можно снять и проверить её полностью детально, но делать этого или нет уже решать только вам, потому что чтобы произвести снятие помпы с автомобиля, нужно времени много (Если уже не первый раз выполняете работу, то вы с ней быстро справитесь), да и жидкость охлаждающую придётся сливать и поэтому если вы всё таки не уверены в помпе и решили её снять, то сразу замените на новую, чтобы опять в ближайшее время её не снимать, но хотя если она в нормальном состояние, то можно обратно будет установить (О том как от дефектовать помпу мы ещё расскажем в статье, сразу скажем что означает слово дефектовка если вы ещё не знаете, а именно это означает как бы проверку с поиском дефектных деталей в тех или иных системах)!

Снятие:
1) Процесс замены довольно таки трудоёмкий но не сложный и с ним даже самый начинающий автолюбитель справиться, главное запастись временем, правильным набором инструментов и следовать полностью инструкции, ну что же, начнём: В самом начале операции, вам нужно будет слить охлаждающую жидкость всю из системы (О том как это сделать, читайте в статье: «Замена охлаждающей жидкости на ВАЗ»), после чего к системе Газо-Распределительного Механизма переберитесь, а именно снять сам ремень с натяжным роликом (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ на автомобиле», а о том как снять ролик, читайте в статье: «Замена натяжного ролика на ВАЗ») в этой системе вам придётся, затем снять звёздочку распределительного вала будет нужно (см. в этом случае статью: «Замена сальника распредвала» пункты 1-3), ну и после снятия всех этих вещей, можно приступать к замене самого насоса.

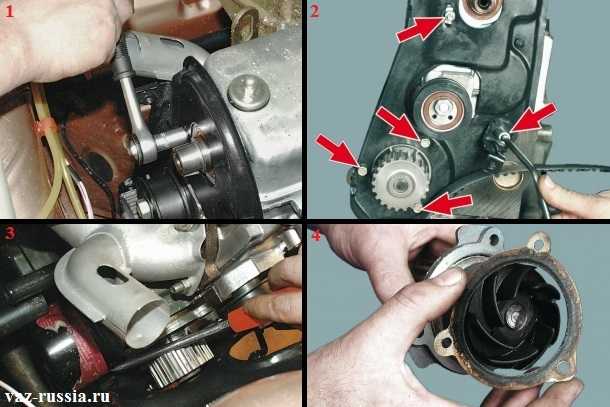

2) Для замены насоса, отверните гайку (см. фото 1) и четыре болта которые крепят заднюю крышку и сам насос к двигателю (см. фото 2, на нём показаны места где крышка и сама помпа крепиться к двигателю), как только всё откручено, отведите в сторону саму пластиковую заднюю крышку чтобы она не мешала и после этого отвёрткой или же рукой, выньте водяной насос из отверстия в которое он входит (см. фото 3), тем самым вы снимите помпу с двигателя автомобиля, на ней ещё прокладка будет установлена (см. фото 4) которую тоже снимите и при необходимости замените её на новую (Это только в том случае, если прокладка повреждена и если вы не собираетесь менять помпу на новую, а снимали её лишь для осмотра например).

Примечание!
Если вдруг вы не сможете вынуть помпу из отверстия (Она просто близко к кузову стоит и при вынимании, в кузов может легко упираться), то в таком случае одной рукой вынимайте помпу, а другую положите на двигатель и наклоните его (Силу нужно будет применить, сам двигатель на подушках резиновых стоит) таким образом, чтобы вы смогли вынуть помпу!

3) Теперь приступим к дефектовке (Это проверка) водяного насоса, сразу рекомендуем вам посмотреть на то место где насос был установлен, там подтёков никаких быть не должно и капель охлаждающей жидкости тоже (Могут кстати подтёки быть, потому что когда вы снимали насос остатки охлаждающей жидкости возможно вылились через это отвёрстие, поэтому это сразу нужно смотреть, не снимая при этом водяного насоса с двигателя автомобиля), кроме того взгляните на дренажное отверстие (см. фото 1) в насосе, если на нём обнаружены частички жидкости, то это и говорит о том что через него вытекала жидкость из системы (Обычно через это отверстие охлаждающая жидкость и вытекает), в этом случае как вы уже поняли, насос тоже подлежит замене на новый, кроме этого ещё руками за него возьмитесь точно так же как на фото 2 показано и пошатайте валик насоса (Всё должно чётко держаться и ничего шататься не должно, если шатается, то значит подшипник в насосе не исправен и данный водяной насос подлежит замене), далее взгляните на все места которые указаны на 3 фото, на них не должно быть трещин, сколов, сама крыльчатка (Указана буквой А) не должна быть выкрашена в другой цвет и если она у вас металлическая, то ржавчины на ней тоже быть не должно, ещё проверьте хорошо ли затянут винт который стопорит подшипник (см. фото 4, данный винт указан стрелкой) и при необходимости затяните его до упора.

Установка:
Новый водяной насос устанавливается на своё место в обратном порядке снятию, но устанавливается он таким образом, чтобы номер который на самом корпусе насоса выбит (см. фото ниже) был направлен вверх, описания к установке остальных деталей, таких как ремень ГРМ к примеру, читайте в тех статьях на которые вы переходили по ссылкам которые мы вам давали.

Дополнительный видео-ролик:
Наглядно посмотреть процесс замены данного водяного насоса, вы можете в видео-ролике который размещён чуть ниже и заточен как раз таки именно под автомобили семейства Самара 2.

Как поменять помпу на ВАЗ 2113, 2114, 2115

30.09.2020

Содержание

• 1 Для чего нужна помпа в автомобиле
• 2 Как определить износ помпы
  • 2.1 Перегрев двигателя
  • 2.2 Неравномерное изнашивание ремня ГРМ
  • 2.3 Подтекание
• 3 Необходимые инструменты для замены
• 4 Демонтаж
• 5 Замена помпы на ВАЗ 2113, 2114, 2115
• 6 Замена патрубков

Помпа присутствует в устройстве каждого автомобиля. Со временем этот механизм может выйти из строя. Если деталь не поменять своевременно, автовладельца ожидают дополнительные поломки и дорогостоящий ремонт. В статье рассмотрена диагностика устройства и описано, как происходит замена помпы на ВАЗ 2114.

Для чего нужна помпа в автомобиле

Насос способствует движению жидкости (антифриз или тосол) в системе охлаждения. Внутри механизма имеется вал. Туда крепится крыльчатка, при вращении которой происходит циркуляция.

С противоположной стороны к валу закрепляют шкив. Система активизируется за счет вращения детали в газораспределительном механизме (ГРМ). Когда помпа приходит в негодность (чаще всего клинит), мотор автомобиля может перегреться. При некоторых поломках из устройства начинает вытекать антифриз.

В автомобилях чаще используется водяная помпа центробежного типа. Этот вариант отличается простотой конструкции и долговечностью.

Как определить износ помпы

Износ водяного насоса с легкостью заметят опытные автомобилисты. Новичкам сложно определить неисправную деталь. Признаки износа описаны ниже.

Перегрев двигателя

Когда на приборной панели температура двигателя выше 90 градусов — помпа неисправна, особенно если перегрев происходит зимой.

Такой симптом, сопровождающийся загоранием лампочки на приборной панели, сигнализирует о неисправности детали. Закипает антифриз и идет пар из радиатора. Автомобиль эксплуатировать нельзя.

Чтобы убедиться в источнике неисправности, необходимо:

1. Прогреть двигатель до 90 градусов.
2. Установить на панели управления печкой горячий воздух и включить.

При исправном насосе должно поступать тепло. Если идет холодный воздух при рабочей температуре мотора — это признак поломки крыльчатки. Требуется замена помпы.

Неравномерное изнашивание ремня ГРМ

Механизм запускается ремнем ГРМ. При неполадках неопреновое изделие может неравномерно изнашиваться. Удостовериться в этом можно, сняв ремень и осмотрев изделие. С одной стороны износ будет больше.

Связана проблема с исчерпанием ресурса подшипников помпы. Сама деталь может все еще работать исправно.

Неравномерный износ может быть связан с искривлением крепления. Проверить несоосность можно, приложив линейку или другой ровный предмет к ремню.

Подтекание

Наиболее распространенная проблема помпы, с которой сталкиваются владельцы ВАЗ 2114 — течь. Может происходить из-под сальника, крыльчатки или корпуса. Жидкость будет наблюдаться на корпусе устройства, креплениях или защите двигателя.

Если заметны капли, которые накапливаются долго — проблема не критичная, не обязательно устранять в срочном порядке. Если жидкости много, необходимо вмешательство.

Иногда антифриз подтекает после замены помпы. Значит, неправильно установлена прокладка.

Еще один показатель неисправности насоса — в салоне запах антифриза. Может сигнализировать и о других поломках.

Внимание! Перечисленные признаки сигнализируют не только о неисправности насоса, но и о нарушении системы охлаждения, которую рекомендуется проверить.

Водяная помпа — неремонтопригодная деталь в устройстве автомобиля. При поломке поможет только замена.

Необходимые инструменты для замены

Можно самостоятельно поменять помпу на ВАЗ-2113 или 2115.

Нужны инструменты:

1. Гаечный ключ «10».
2. Домкрат.
3. Головка «10».
4. Упоры колес.
5. Пассатижи с заостренными губами.
6. Гаечный ключ «17».
7. Прямошлицевая отвертка (плоская).
8. Гаечный ключ «19».

Перед заменой необходимо приготовить емкость, куда будет сливаться жидкость. Рекомендуется запастись перчатками.

Демонтаж

Перед началом работ нужно понять, где находится деталь. Водяной насос расположен в левой стороне подкапотного пространства, под шкивом распредвала, поэтому при заклинивании слетает ремень ГРМ.

Процесс снятия несложный, перед этим мотор должен остыть.

В ТС с двигателем 8 клапанов необходимы действия:

1. Отсоединить клемму с АКБ.

Отключение клеммы от аккумулятора

2. Убрать кожух ГРМ (держится на 3-х болтах).

Снятие кожуха ГРМ

3. Выставить метку на распредвале, чтобы совмещалась с риской на моторе. Нужно поднять автомобиль домкратом и медленно крутить правое переднее колесо, предварительно установив 4-ю передачу.
4. Отодвинуть ремень ГРМ. Изделие нужно ослабить, потребуется убрать натяжительный ролик.
5. Открутить крепежные болты модуля зажигания, не отсоединяя контакты. Это нужно, чтобы подобраться к пробке слива тосола или антифриза.
6. Приготовить емкость, куда будет поступать жидкость, и шланг.
7. Открутить пробку ключом на «13». Подставить шланг, который должен быть направлен в емкость.
8. Когда напор станет слабым, крышку можно прикручивать обратно. Всю жидкость сливать нет смысла, для облегчения процесса можно немного оставить.
9. Подальше убрать емкость.
10. Демонтировать тонкий патрубок. Деталь соединена с блоком подогрева дроссельной заслонки.
11. Снять все патрубки подогрева.

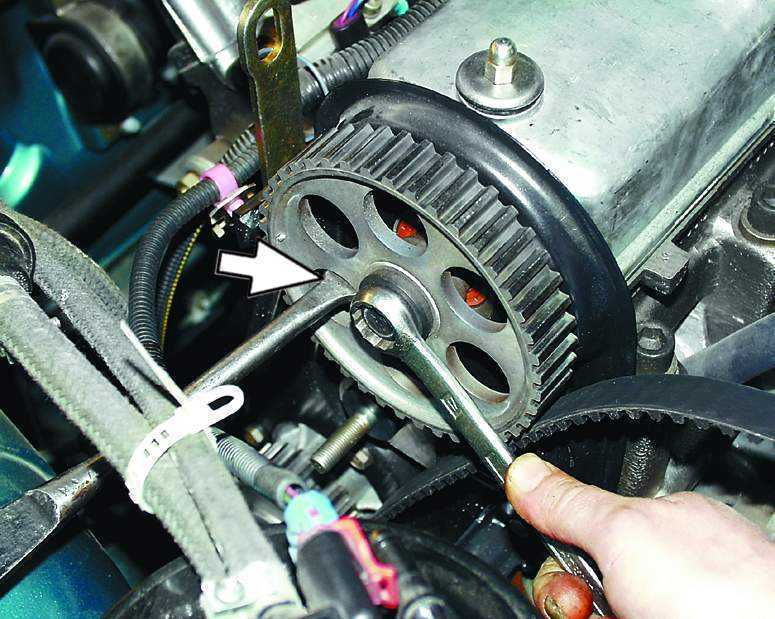

12. Отверткой заклинить зубья шестеренки распредвала, открутить болт крепления.
13. Убрать шкив.

Снятие шкива

14. Снять металлический кожух (крепится 5-ю болтами).

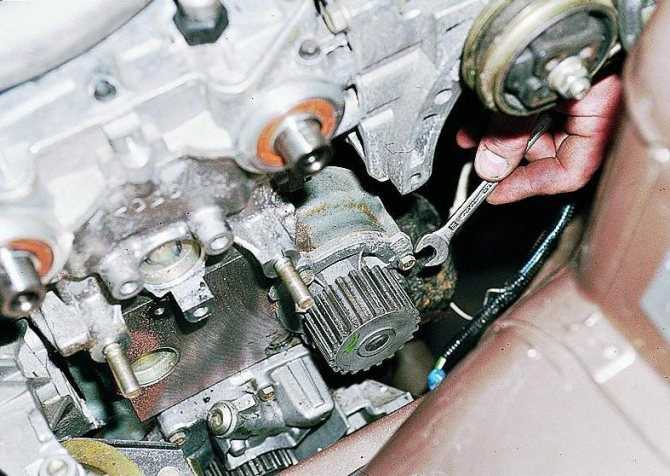

15. Открутить насос. При помощи деревянного бруска обстучать корпус устройства, демонтировать.
16. Очистить от герметика посадочное.

Внимание! В процессе замены рекомендуется проверить ремень ГРМ и ролик. Если состояние деталей плохое, необходимо поменять вместе с помпой.

Перед установкой нового насоса нужно проверить старый на наличие люфта. Проверить герметичность сальника. При отсутствии люфта и утечек старую помпу можно установить обратно.

Замена помпы на ВАЗ 2113, 2114, 2115

В процессе замены на новую деталь нужно нанести герметик, выдерживающий высокую температуру, на фланец и прокладку, которую необходимо установить в гнездо.

Новая помпа на автомобиль ВАЗ 2115 монтируется следующим образом:

1. Прикрутить болты и затянуть на фланце помпы.
2. Поставить кожух из металла. Закрутить болты крепления.
3. Установить шкив распредвала. Затянуть болт.

Установка шкива распредвала

4. Поставить натяжительный ролик и ремень ГРМ.

Установка натяжительного ролика и ременя ГРМ.

5. Пассатижами откорректировать уровень натяжки изделия, которое не должно поворачиваться в бок более чем на 90 градусов.
6. Установить защитную крышку механизма ГРМ из пластика.
7. Заливать охлаждающую жидкость, пока из снятого патрубка дроссельной заслонки не начнет вытекать.
8. Установить патрубок, затянуть крепление.
9. До нужного объема залить антифриз или тосол.

После замены своими руками необходимо запустить мотор и прогреть. Тогда будет понятно, исправно помпа работает или нет.

На ВАЗ-2113 и 2114 некоторых модификаций с 2011 года устанавливались моторы 16 клапанов. На них помпа меняется так же, но есть некоторые отличия:

1. Необходимо демонтировать две шестерни распредвала.
2. Требуется снятие опорного ролика.
3. Чтобы достать защитный кожух, нужно снимать колесо.

16-клапанная модификация «четырнадцатой» модели требовательна к правильному выставлению меток.

Внимание! Водяные насосы для двигателей инжектор 8 клапанов и 16 — разные.

Замена патрубков

Во время замены насоса следует обратить внимание на состояние патрубков. При наличии трещин или повреждений, из-за чего вытекает охлаждающая жидкость, изделия надо менять. Рекомендуется это делать, когда снята помпа, не нужно второй раз сливать антифриз.

Главный недостаток замены — шланги расположены низко, чтобы добраться туда, необходимо поднимать автомобиль.

Процесс замены:

1. Слить жидкость охлаждения.
2. Снять водяную помпу.
3. Произвести чистку посадочных мест.
4. При установке на стыке поставить новую прокладку, используя высокотемпературный герметик.

Замена помпы ВАЗ-2114 «Самара-2» своими руками

Помпа – это один из важнейших элементов ОДС двигателя каждого автомобиля. Выход из строя такого двигателя насоса приведет к перегреву, что может привести к непредсказуемым последствиям. Не является исключением и отечественный автомобиль ВАЗ-2114. Как поменять насос своими руками на «Самаре» и что это за элемент — далее в нашей статье.

A Несколько слов о конструкции насоса

Конструкция насоса на первый взгляд очень примитивна. Водяной насос состоит всего из нескольких элементов – корпуса и рабочего колеса, которое насажено на вал со шкивом. Элемент корпуса изготавливается из алюминия или стали. В нем есть специальные каналы, которые улавливают и подают антифриз к крыльчатке. Между блоком цилиндров двигателя и корпусом насоса имеется небольшая прокладка. Последний выполняет герметизирующую функцию, предотвращая риск утечки антифриза из помпы наружу. Рабочее колесо, или «пропеллер», является важнейшим элементом конструкции насоса. Его функцией является циркуляция жидкости в системе ОРВ. Установите этот элемент на приводной вал. Последние размещены на подшипниках внутри насоса. Ведущий шкив установлен на противоположной стороне этого вала.

Как проверить неисправность насоса?

Существует несколько способов проверки правильности работы насоса. Самый простой способ будет представлен ниже. Суть его в том, что нам необходимо прогреть базовый мотор до рабочей температуры (82-90°С). Затем пережимаем верхний патрубок радиатора. Если насос работает, вы почувствуете пульсацию антифриза в трубке.

Также следует проверить уплотнение и посмотреть, не вытекает ли оно из жидкостных отверстий насоса. Для этого нужно снять крышку ремня ГРМ, а затем визуально определить, течет ли антифриз через вышеописанное отверстие. Если на них имеются характерные отложения (часто они имеют коричневый цвет), виноват сальник и его следует заменить.

Если вышел из строя подшипник вала помпы, вам подаст сигнал продолжительный звук в передней части моторного отсека.

Для выяснения необходимости замены помпы, ВАЗ-2114 подвергают детальной диагностике. Требуется в тех случаях, когда неисправность водяной помпы на глаз определить просто невозможно. В этом случае помпу выводят наружу. Особое внимание при осмотре следует уделить задней стороне ротора. Чаще всего лезвия разрушаются ржавчиной.

Как поменять водяной насос ВАЗ 2114-О «Самара»?

Данная процедура не требует специальных знаний и навыков, поэтому справиться с ней может любой автолюбитель. Стоит отметить, что перед заменой насоса ВАЗ-2114 и его двигателя необходимо охладить до температуры окружающего воздуха.Иными словами водяной насос меняют только на остывшем двигателе.Итак,что делать?Для начала обесточить бортовую сеть автомобиля,сняв минус клемму с аккумулятора.Затем слейте старый антифриз и снимите приводные ремни.Затем отключите помпу и обратите внимание на лопасти. Последние не должны иметь трещин и других повреждений.Дальше по замене помпы ВАЗ 2114 у «все в порядке»? Далее снимаем старый герметик и ставим новый.Как вариант на герметик можно установить новое уплотнительное кольцо.Затем установить новый насос.Дальше сборка в обратном порядке.Вопрос как заменить насос ВАЗ 2114 г «Жигули», можно считать закрытым.

Проверка установки

После того, как мы установили новый насос на штатное место, вы должны его протестировать. Для этого залейте новый антифриз в расширительный бачок и запустите двигатель. Если работа была выполнена качественно, то никаких утечек охлаждающей жидкости быть не должно. Кстати, все вышеперечисленное руководство подходит не только для 14-й «Жигули», но и для ее предшественников серии ВАЗ 2108…099. Все они имеют схожую конструкцию, поэтому процесс диагностики и замены водяного насоса не имеет абсолютно никаких отличий.

Почему не стоит пренебрегать заменой?

Несмотря на небольшой размер и упрощенную конструкцию, помпа играет не последнюю роль в жизни автомобиля. Если вовремя не заменить деталь, мотор будет постоянно подвергаться перегреву. А это сильно снижает ресурс его работы и может привести к выходу из строя ремня ГРМ. Поэтому не откладывайте замену детали, если она вышла из строя.

Life

Водяной насос семейства ВАЗ «Самара» служит в среднем 3-3,5 года эксплуатации. По истечении этого срока насос в любой момент может выйти из строя. Хотя точный его ресурс зависит от производителя – чем качественнее эта вещь, тем дольше она прослужит.

Заключение

Теперь узнаем, что представляет собой такая деталь, как водяной насос (ВАЗ-2114). Какой насос лучше подойдет для «Жигулей», однозначного ответа нет. Однако, судя по отзывам, лучше всего купить насос марки LUZAR.

БЫТЬ: https://tostpost.com/be/a-tamab-l/37749-zamena-pompy-vaz-2114-samara-2-sva-m-rukam.html

Германия: https://tostpost.com/de/autos/37369-ersatz-pumpe-vaz-2114-samara-2-mit-seinen-eigenen-h-nden.html

ES: https://tostpost. com/es/coches/37138-sustituci-n-de-la-bomba-de-vaz-2114-samara-2-con-sus-propias-manos.html

КК: https://tostpost.com/kk/avtomobil-der/38107-pompany-auystyru-vaz-2114-samara-2-z-oldarymen.html

PL: https://tostpost.com/pl/samochody/39609-wymiana-pompy-vaz-2114-samara-2-w-asnymi-r-kami.html

ПТ: https://tostpost.com/pt/carros/39276-substitui-o-da-bomba-de-prot-es-vaz-2114-samara-2-com-suas-pr-prias-m-.html

TR: https://tostpost.com/tr/arabalar/34605-yedek-pompa-vaz-2114-samara-2-kendi-elleriyle.html

Великобритания: https://tostpost.com/uk/avtomob-l/38506-zam-na-pompi-vaz-2114-samara-2-svo-mi-rukami.html

Как заменить систему охлаждения ВАЗ-2114:

Из статьи вы подробно узнаете о системе охлаждения ВАЗ-2114, из каких элементов она состоит, и о возможных неисправностях. Двигатель внутреннего сгорания работает за счет воспламенения топлива (в данном случае бензина). При этом выделяется большое количество тепла. На автомобилях, как правило, используется жидкостная система охлаждения, в которой вода (или антифриз) с помощью помпы перемещается по цилиндру вокруг цилиндров, термостата и радиаторов. Более подробно нужно рассмотреть каждую составляющую, чтобы понять всю суть происходящих процессов.

Радиаторы системы охлаждения

В автомобилях два радиатора — основной, расположенный в передней части, и отопитель, предназначенный для обогрева салона. На ВАЗ-2114 система охлаждения двигателя, как и на других машинах, соединена с отопителем. Общая схема радиаторов представляет собой два пластиковых бака, между которыми находятся трубки из меди или латуни. Для улучшения теплообмена между этими трубками расположены тонкие металлические пластины. Очень часто причиной высокой температуры двигателя является разрушение этих пластин или отсутствие зазора между ними.

Схема системы охлаждения ВАЗ-2114 такова, что в штатном режиме радиатор обдувается встречным потоком воздуха. Если температура поднимается выше нормы, включается электровентилятор. Об этом будет рассказано ниже. В процессе эксплуатации автомобилей необходимо очищать соты от скопившейся грязи. В них попадают насекомые, пыль, ухудшается теплоотдача, становится менее эффективным охлаждение двигателя. Особенно это заметно при езде по пробкам.

Термостат

Схема системы охлаждения ВАЗ-2114 имеет два контура — малый и большой. В первом случае жидкость циркулирует через рубашку двигателя, подогреватель, излишки сбрасываются в расширительный бачок. Во втором случае к этой цепочке подключается и основной радиатор. С его помощью происходит более интенсивное охлаждение. И делает этот термостат — небольшое устройство, в основе которого лежит пластина из термочувствительного металла.

Чаще всего используют биметаллические пластины, очень похожие на те, что стоят в автоматических выключателях. Отличие только в том, что размер несколько больше, так как эта пластина воздействует на клапан. Последний открывает канал подачи жидкости к верхней части радиатора. Чем выше температура, тем больше открывается клапан. Это позволяет избежать перегрева двигателя. Если температура достигает критического значения, при котором антифриз даже закипает, продувается принудительный воздух.

Насос (жидкостный насос)

На автомобилях ВАЗ-2114 система охлаждения двигателя герметичная, с принудительной циркуляцией. С помощью насоса вода (антифриз) циркулирует по системе. Чем быстрее это произойдет, тем быстрее мотор прогреется зимой и остынет летом. Кроме того, без дополнительного «рывка» процесс охлаждения не может протекать нормально — жидкость будет кипеть возле двигателя, а в отопителе и радиаторе оставаться холодной. Насос принудительно прокачивает жидкость через каналы и форсунки.

Наиболее частые поломки жидкостного насоса связаны с разрушением втулки или подшипника (зависит от производителя агрегата). Срок службы насоса не превышает 90 тыс. км, что эквивалентно трем годам эксплуатации. Примерно столько же нормально функционирующего и антифриза. Далее присадки начинают испаряться. В систему охлаждения ВАЗ-2114 раз в три года следует заливать свежий антифриз, устанавливать новую помпу и форсунки, если их состояние не внушает доверия.

Электровентилятор радиатора

Радиатор устанавливается в моторном отсеке, имеет три отверстия. На двух верхних — для подачи горячего антифриза и соединения с расширительным бачком. Именно через последний происходит выплеск лишней жидкости при нагреве. Охлаждение улучшено за счет вентилятора. Он устанавливается непосредственно на радиатор. Управление осуществляется с помощью компьютера и датчика, который находится в корпусе термостата.

Система охлаждения ВАЗ-2114 отличается тем, что датчик используется один. Он дает сигнал о рабочей температуре. Электронный блок управления выполняет анализ и обработку, а затем отправляет данные на индикатор. Кроме того, он же отвечает за включение вентилятора – при достижении определенного значения электронный ключ замыкается и на обмотку реле подается питание. Последний замыкает цепь питания вентилятора и начинает продувку.

Вентилятор отопителя салона

Такой же, как и на моделях ВАЗ-предшественниках — с 2108 по 21099. Система охлаждения ВАЗ-2114 (инжекторная) практически такая же, как и на девятках с карбюраторными моторами. Установлен в моторном отсеке, посередине, рядом с блоком предохранителей. Для замены необходимо отсоединить провода от массы и резистора. Возле правой ноги водителя, в нише корпуса отопителя, находится небольшая плата с постоянным резистором. С его помощью можно изменять скорость вращения ротора вентилятора в широком диапазоне. В отличие от аналогичных элементов автомобилей классической серии, вентилятор отопителя на ВАЗ-2114 турбинного типа, поэтому поток воздуха намного интенсивнее.

Крышка расширительного бачка

Довольно интересная конструкция, которая также характеризует систему охлаждения ВАЗ-2114. С его помощью получается поддерживать определенное значение давления. В заглушке два вентиля:

1. Впускной — всасывает воздух из атмосферы в случае снижения давления до 0,03 бар.
2. Градуировка – открывается при повышении давления в системе выше 1,2 бар.

Когда давление находится в диапазоне 0,03-1,2 бар, оба клапана закрыты. При выходе из строя крышки бачка будет наблюдаться повышение температуры двигателя, жидкость будет стремиться вырваться наружу, поэтому исходов может быть несколько. Во-первых, может рухнуть самое слабое место в системе. Во-вторых, обязательно раздуются патрубки и расширительный бачок. Как следствие – появление трещин и протечек.

Заключение

Замена системы охлаждения ВАЗ-2114 дело хлопотное, так как должны быть установлены абсолютно все новые компоненты. Но есть и такие узлы, которые можно эксплуатировать неограниченно долго. Например, радиаторы, кран печки, установленный в перегородке. Эти узлы достаточно редко выходят из строя, в отличие от термостата или помпы. Даже антифриз, и тот меньше служит. А вот форсунки системы охлаждения ВАЗ-2114 – самые уязвимые узлы. Особенно два, идущих к крану печки.
