Схемы электрооборудования Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310
Электрооборудование автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.
Схемы электрооборудования Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, силовые предохранители 40 и 60 А и блоки предохранителей, защищаемые цепи.
Для коммутации основных цепей автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 служит комбинированный выключатель зажигания. Он состоит из контактной части и механического противоугонного устройства с замком.
При неработающем двигателе все потребители питаются от аккумуляторной батареи через выключатель с дистанционным управлением, а после пуска двигателя – от генератора переменного тока со встроенным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.
Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-40522.
Схема электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов старого образца.
Схемы электрооборудования автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063 и панелью приборов нового образца.
Схема дополнительного электрооборудования различных модификаций автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.
— Светильники освещения пассажирского салона и дополнительный отопитель (для автобуса Соболь).
— Задние фонари фургона и автобуса Соболь.
— Фонари освещения номерного знака (для Соболь ГАЗ-2310).
— Плафон индивидуальный (над столиком, у автобуса Соболь на 6 пассажирских мест).
— Плафон освещения подножки (для автобуса Соболь на 6 пассажирских мест)

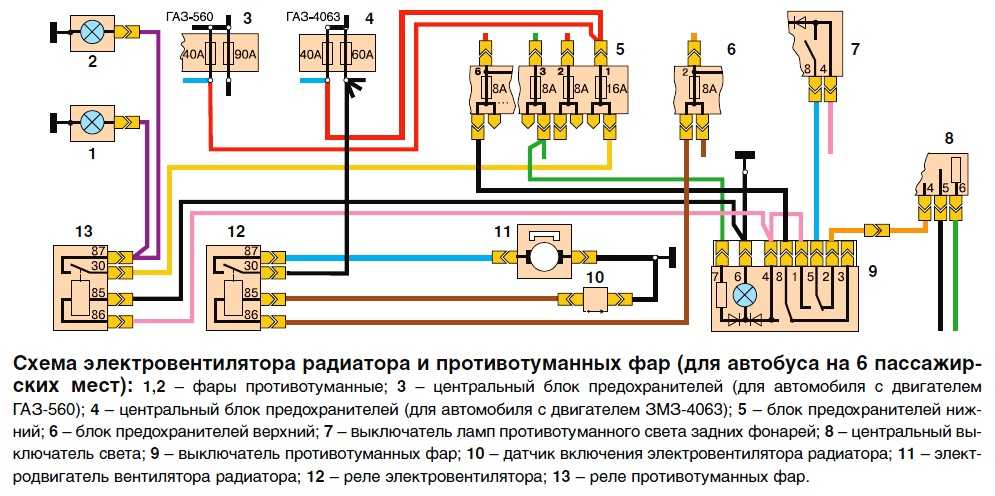

Схема электровентилятора радиатора и противотуманных фар для автобуса Соболь на 6 пассажирских мест.
Схемы электрооборудования антиблокировочной системы тормозов на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.
Силовые предохранители 40 и 60 А и блоки предохранителей на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, защищаемые цепи.
Бортовая сеть автомобиля Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 (кроме цепи стартера) питается через два плавких предохранителя. Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.
Кроме того, цепь каждого потребителя электроэнергии дополнительно защищена предохранителем с меньшим током срабатывания. Эти предохранители расположены в двух блоках под панелью приборов со стороны водителя. Нумерация предохранителей ведется слева направо. Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.
Электрические цепи, защищаемые плавкими предохранителями на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 с двигателем ЗМЗ-4063.
Верхний блок предохранителей.
F1 (16 A) — Электродвигатель отопителя, электронасос системы отопителя*.
F2 (8 A) — Электродвигатель дополнительного отопителя,* обмотки реле электровентилятора** системы охлаждения двигателя.
F3 (8 A) — Указатели поворота.
F4 (8 A) — Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания.
F5 (8 A) — Аварийная световая сигнализация.
F6 (8 A) — Сигнал торможения, светильники правого ряда сидений пассажирского салона автобуса*, зуммер и плафон платформы на Соболь ГАЗ-2310.
F7 (8 A) — Дистанционный выключатель аккумуляторной батареи, радиооборудование.
F8 (8 A) — Электродвигатели очистителя и омывателя ветрового стекла.
F9 (16 A) — Звуковой сигнал, прикуриватель, розетка переносной лампы.
F10 (16 A) — Резервный.
Нижний блок предохранителей.
F1 (16 A) — Противотуманные фары автобусов**.
F2 (8 A) — Плафон (светильники**) освещения кабины, плафон грузового салона ГАЗ-2752, подкапотный фонарь, светильники левого ряда сидений пассажирского салона и плафон освещения подножки автобусов, плафон индивидуальный**.
F3 (8 A) — Освещение приборов.
F4 (8 A) — Задний противотуманный свет.
F5 (8 A) — Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака.
F6 (8 A) — Габаритный свет (левый передний, правый задний фонари), обмотки реле противотуманных фар автобусов**.
F7 (8 A) — Ближний свет (левая фара), электрокорректор фар.
F8 (8 A) — Ближний свет (правая фара).
F9 (16 A) — Дальний свет (левая фара), сигнализатор дальнего света.
F10 (16 A) — Дальний свет (правая фара).
* Для автобуса и фургона с двумя рядами сидений.
** Устанавливается на части автомобилей.
