Цветная схема электрооборудования КАМАЗ-5320 и 4310 с описанием, поиск проблем с проводкой
02.02.202234 287 17 3 КАМАЗ
Автор:Иван Баранов
Схема электрооборудования КАМАЗ-5320 цветная, как правило, используется для ремонта электропроводки и устройств автомобиля. Благодаря электросхеме автовладелец может найти вышедшие из строя или неисправные узлы для их дальнейшего ремонта или замены. Подробнее об особенностях электрооборудования, его неисправностях и диагностике вы сможете узнать из этого материала.
Содержание
- 1 Особенности электрооборудования
- 2 Как определить неисправность?
- 3 Возможные неисправности проводки
- 4 Электрическая схема
- 5 Видео «Подробная инструкция по ремонту подсветки и проводки в КАМАЗе»
[ Раскрыть]
[ Скрыть]
Особенности электрооборудования
Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:
- Световая сигнализация и поворотные огни.
- Система отопления, энергоснабжения, а также очистки лобового стекла.
- Наружное освещение, включающее в себя ближний и дальний свет, габаритные огни, противотуманные фары, если таковые имеются.
- Внутреннее освещение салона авто.
- Система запуска мотора.
- Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только спидометр и тахометр, но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
- Звуковая сигнализация.
- Аудиосистема, если она имеется.
Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:
- Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
- Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.
1. Схема поворотников и световой сигнализации 2. Схема энергоснабжения, очистки стекол и отопителя 3. Головное и внутреннее освещение
Как определить неисправность?
Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.
В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:
- Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с проверки замка зажигания, распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
- Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).
Возможные неисправности проводки
Все неисправности в работе электропроводки можно разделить на несколько групп:
- Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
- Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
- Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
- Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
- Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
- Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.

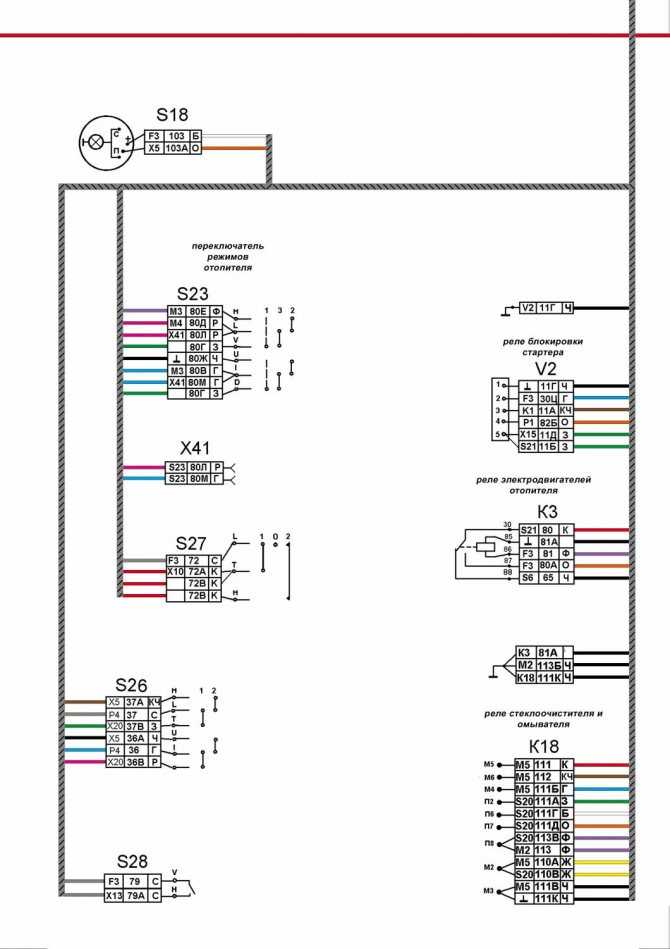

Электрическая схема

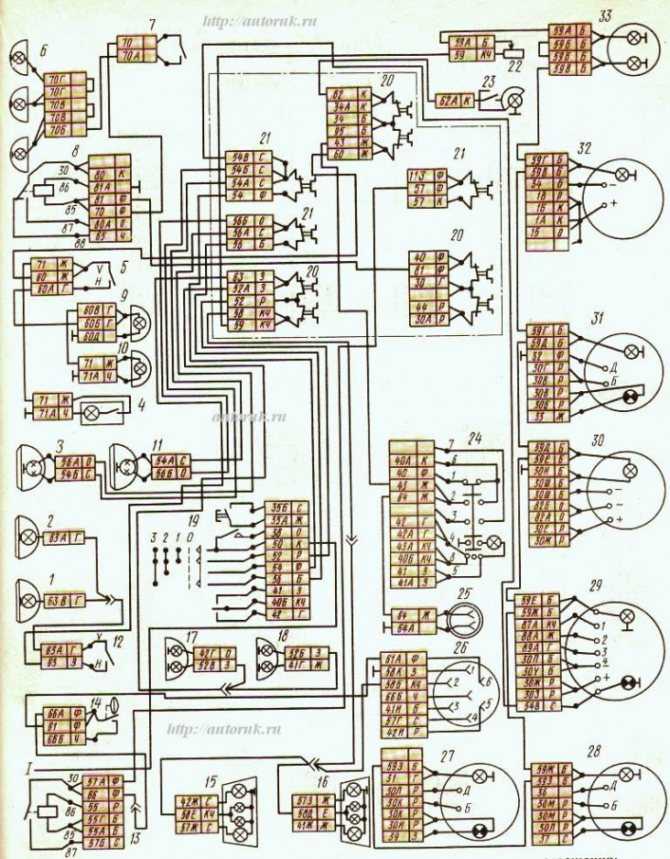

Общая схема проводки на КАМАЗе
Видео «Подробная инструкция по ремонту подсветки и проводки в КАМАЗе»
Как правильно произвести ремонт подсветки, а также электроцепи в грузовике — смотрите на видео ниже (автор — Никита Вагин).
Загрузка …
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (30.00%)
Нет (70.00%)
КамАЗ 431185 евро 5: Схема электрическая принципиальная
Содержание:
- Питание потребителей
- Запуск двигателя
- Световая сигнализация модели 431185
- Внешнее и внутреннее освещение
- Очистка стекла и автономный отопитель
Для нормальной работы узлов и агрегатов автомобили Камского завода оснащены электрооборудованием. КамАЗ 431185 схема электрическая принципиальная используется для ремонта автомобиля. Для удобства производитель изготовил электропроводку проводами в разноцветной изоляции.
Электрооборудование автомобиля состоит из нескольких подсистем.
Питание потребителей
Электроснабжение потребителей осуществляется двумя аккумуляторными батареями и генератором постоянного тока. Батареи и генератор включены в цепь параллельно. Минусовой провод от батареи подключается к корпусу автомобиля через выключатель массы. Он имеет дистанционное управление и, при необходимости, разобщает клемму аккумуляторной батареи и корпус автомобиля.
Напряжение бортовой сети питания составляет 24 вольта. Для этого устанавливаются 2 аккумуляторных батареи напряжением 12 вольт, которые соединяются последовательно перемычкой. Аккумуляторы необходимы для электроснабжения потребителей при заглушенном двигателе внутреннего сгорания. После запуска силовой установки питание потребителей осуществляется от генератора постоянного тока.
ВНИМАНИЕ: Для предотвращения возгорания при коротком замыкании, электропроводка оборудована блоком предохранителей.
Запуск двигателя
Мотор автомобиля КамАЗ запускается электрическим стартером. Электрическая схема КамАЗ 43118 предполагает дистанционное управление стартером. Оно осуществляется при помощи поворота ключа в замке зажигания, расположенном на передней панели автомобиля.
Напряжение питания электростартера составляет 24 вольта. Стартер оснащен втягивающим реле, необходимым для введения шестерни привода в зацепление с маховиком двигателя и включения электродвигателя стартера. После запуска силовой установки шток втягивающего реле возвращается в обратном направлении при помощи силовой пружины.
Световая сигнализация модели 431185
С целью безопасного использования автомобиля и обозначения выполняемых маневров производитель оборудовал модель системой световой сигнализации. Световой сигнализации относятся:
- Указатели поворотов;
- Аварийная сигнализация;
- Стоп сигналы автомобиля;
- Плафон движения автомобиля задним ходом;
- Фонари автопоезда.
Мигание ламп указателей поворотов осуществляется за счёт работы реле прерывателя. Реле указателей поворотов и аварийной сигнализации выполнено в одном корпусе.
Включение указателей поворотов осуществляется при помощи комбинированного переключателя, расположенного на рулевой колонке автомобиля. Для включения аварийной световой сигнализации предусмотрен отдельный выключатель.
Включение ламп стоп сигналов осуществляется при помощи выключателя с пневматическим приводом. При нажатии на педаль тормоза давление сжатого воздуха воздействует на мембрану выключателя. Мембрана замыкает контакты включения стоп-сигналов.
ВАЖНО: Благодаря пневматическому приводу выключателя, стоп сигналы загораются, как в режиме рабочей тормозной системы, так и при включении стояночного тормоза.
Фонари автопоезда используется для обозначения автомобиля с прицепом на дорогах общего пользования. Включение фонарей осуществляется переключателем, расположенного на передней панели авто. Так же можете прочитать про КамАЗ 55111.
Внешнее и внутреннее освещение
К внешнему освещению относятся фары, и габаритные огни. Управление наружным освещением осуществляет комбинированный переключатель, установленный на рулевой колонке.
СПРАВКА: К наружному освещению относится плафон подсветки, пространство под кузовом КамАЗ 43118 и лампа освещения моторного отсека.
Электросхема КамАЗ 43118 включает в себя внутреннее освещение в виде плафона, установленного в салоне и подсветки приборной панели. Существует возможность регулировки яркости подсветки.
Очистка стекла и автономный отопитель
Ветровое стекло очищается щетками с приводом от электромотора.
Он имеет две скорости вращения ротора. Управление электродвигателем стеклоочистителя осуществляется комбинированным переключателем. К системе стеклоочистки относится электрический двигатель омывателя.
Для поддержания необходимой температуры в салоне, КамАЗ 431185 оборудован автономным обогревателем. Циркуляция воздуха через радиатор отопления осуществляется при помощи электровентилятора.
Из вышеперечисленного следует, что цветная электросхема КамАЗ 43118 необходима для выполнения обслуживания и ремонта электрооборудования. Проводка машины состоит из нескольких подсистем. Защита проводки осуществляется плавкими предохранителями.
