Коды ошибок MAN по блоку EDC — Коды ошибок грузовых автомобилей
00102 EDC Датчик давления нагнетаемого воздуха. Проверка контактов и электропроводки датчика, а также проверка герметичности системы наддува. Обрыв цепи. Давление наддува воспринимается как стандартное. Воспринимается давление нагнетаемого воздуха согласно атмосферному давлению.
03775 EDC Магистральное давление. Проверка давления. Открытие клапана ограничения давления, остановка двигателя. Сбой в работе ДВС.

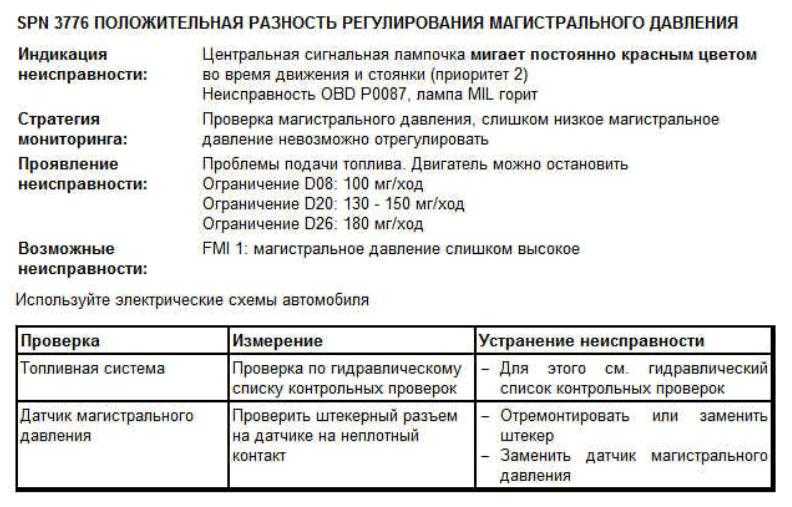

03776 EDC Магистральное давление. Проверка давления. Открытие клапана ограничения давления, остановка двигателя. Сбой в работе ДВС.
03091 EDC Датчик температуры охлаждающей жидкости. Проверка напряжения датчика. Отсутствует сигнал. Выдача резервного параметра, ограничение момента вращения ДВС, контроль OBD не возможен.
03921 EDC Концентрация О2
03099 EDC Датчик магистрального давления. Проверка напряжения датчика. Отсутствует сигнал. ДВС продолжает работать с 800 BAR магистрального давления, ограничение момента вращения ДВС, уменьшение частоты вращения до 2000 об/мин для D08, сбой в работе ДВС.
00081 EDC Датчик давления отработавших газов. Проверка контактов, проверка правильности скорости изменения перепадов давления отработанных газов. Плохой контакт, правильность давления.
00105 EDC Температура нагнетаемого воздуха. Проверка контактов, проверка правильности скорости изменения температуры нагнетаемого воздуха. Высокая или низкая температура, плохой контакт сигнального провода, неверный сигнал. Сбой в работе ДВС.
00173 EDC Датчик температуры отработавших газов. Проверка контактов, проверка правильности скорости изменения температуры отработавших газов. Высокая или низкая температура, плохой контакт сигнального провода, неверный сигнал. Контроль OBD не возможен.
01079 EDC Питание датчика магистрального давления. Проверка на замыкание и на обрыв проводов питания и массы. Замыкание, отсутствует сигнал. Двигатель продолжает работать с 800 BAR магистрального давления, ограничение момента вращения ДВС, сбой в работе ДВС.
01080 EDC Питание датчика низкого давления топлива, нагнетаемого воздуха и давления масла.
Проверка на замыкание и на обрыв проводов питания и массы Замыкание, отсутствует сигнал Электрический сбой.
03081 EDC Регулятор давления нагнетаемого воздуха. Значение давления нагнетаемого воздуха не подлежит регулировке. Постоянное отклонение регулируемой величины. Ограничение момента вращения ДВС, сбой в работе ДВС.
03083 EDC Правильность показаний датчика магистрального давления. Проверка снижения давления при остановке ДВС до уровня давления в атмосфере. Высокое или низкое напряжение датчика при неработающем ДВС. Электрический сбой.

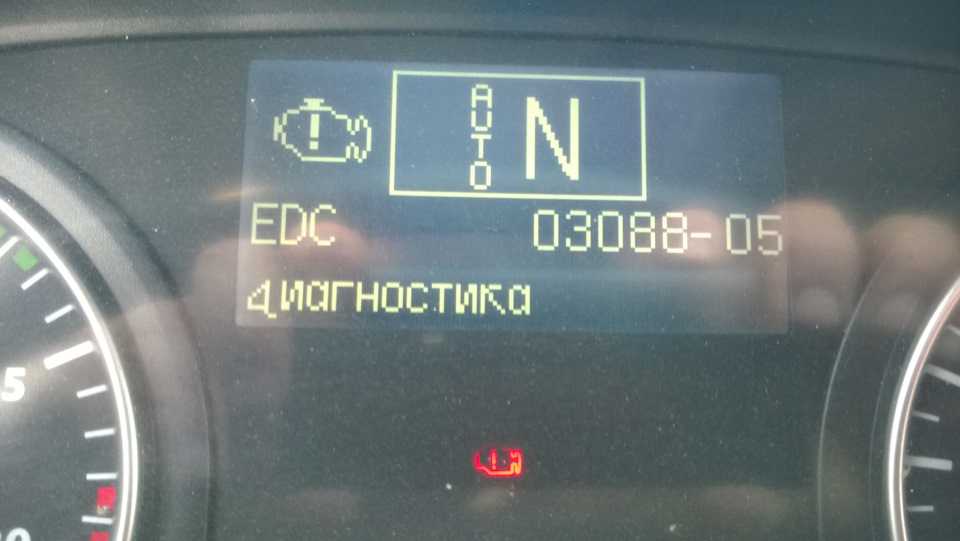

03088 EDC Датчик давления нагнетаемого воздуха после промежуточного охладителя во впускном коллекторе. Проверка напряжения датчика. Замыкание, отсутствует сигнал. Имитация давления нагнетаемого воздуха в качестве эквивалента, электрический сбой.
03089 EDC Датчик температуры нагнетаемого воздуха. Проверка напряжения датчика Замыкание, отсутствует сигнал. Контроль OBD не возможен.
03687 EDC Клапан ограничения давления.
Проверка открытия ДВС останавливается, сбой в работе ДВС.
03745 EDC Выходной каскад исполнительного механизма давления нагнетаемого воздуха. Проверка выходного каскада на замыкание и на обрыв проводов питания и массы. Замыкание, отсутствует сигнал. Выходной каскад выключен, частота вращения ДВС уменьшена, электрический сбой.
03746 EDC Выходной каскад рециркуляции ОГ. Проверка выходного каскада на замыкание и на обрыв проводов питания и массы. Замыкание, отсутствует сигнал. Выходной каскад выключен, частота вращения ДВС уменьшена, сбой в работе ДВС.
03748 EDC Выходной каскад блока дозировки. Проверка выходного каскада на замыкание и на обрыв проводов питания и массы. Замыкание, отсутствует сигнал. Выходной каскад выключен, ДВС работает с 800 BAR магистрального давления, частота вращения ДВС уменьшена, ограничен крутящий момент ДВС, сбой в работе ДВС.
03756 EDC Обратный сигнал рециркуляции ОГ. Проверка на замыкание и обрыв проводов питания и массы.
Замыкание, отсутствует сигнал. Отсутствие значений или неправильные значения с датчика, контроль OBD не возможен.
03777 EDC Контур регулировки магистрального давления. Проверка на повышенное магистральное давление. Высокое магистральное давление не поддаётся регулировке. Не работает обратный слив топлива, возможно открытие клапана ограничения давления, сбой в работе ДВС.
03781 EDC Клапан ограничения давления. Проверка открытия клапана. Магистральное давление от 600 до 800 BAR, ограничен крутящий момент ДВС, ограничена частота вращения ДВС.
03789 EDC Датчик сравнения перепада давления отработанных газов. Проверка напряжения датчика. Замыкание, отсутствует сигнал. Контроль OBD не возможен.
03790 EDC Правильность показаний датчика сравнения перепада давления отработанных газов. Проверка на низкое давление при работающем ДВС. Проверка двух различных исправленных значений давлений нагнетаемого воздуха и отработанных газов. Разность давлений Контроль OBD не возможен.
03792 EDC Датчик температуры отработанных газов. Проверка напряжения датчика. Замыкание, отсутствует сигнал. Контроль OBD не возможен.
03811 EDC Правильность показаний датчика температуры отработанных газов. Проверка отклонения показаний датчика при выключении ДВС (температура газов должна опуститься до температуры окружающего воздуха). Высокая или низкая температура. Сбой системы отработанных газов.
03847 EDC Датчик температуры нагнетаемого воздуха в впускном коллекторе. Проверка напряжения датчика. Замыкание, отсутствует сигнал. Контроль OBD не возможен.

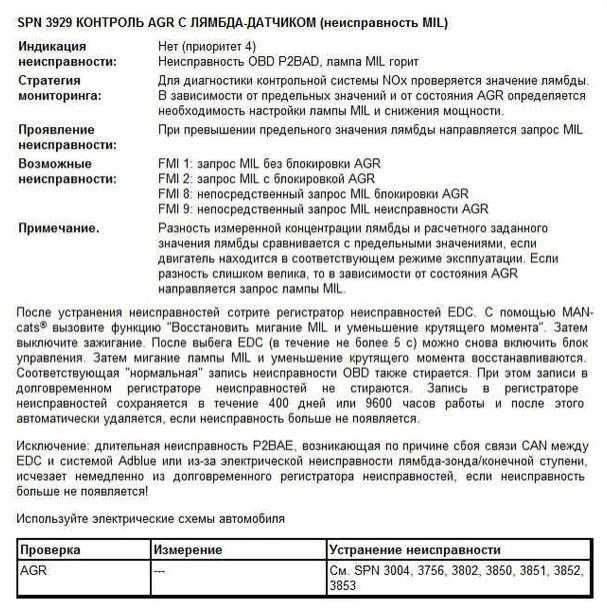

03851 EDC Датчик положения заслонки AGR. Проверка положения заслонки. Замыкание, отсутствует сигнал. Сбой в работе ДВС.
03852 EDC Идентификатор AGR по температуре. Проверка достоверности рециркуляции отработанных газов при температуре нагнетаемого воздуха перед AGR и температуре нагнетаемого воздуха в середине впускного трубопровода. Температура газов в впускном трубопроводе выше температуры газов перед AGR.
Сбой в работе ДВС.
03853 EDC AGR Проверка отклонения величины регулятора AGR с регулировкой положения. Отклонение положения от нормы. Сбой в работе ДВС.
00651 EDC Инжектор №1, банк 1 (ДВС 4 цилиндра: цилиндр №1, ДВС 6 цилиндров: цилиндр №1, ДВС 8 цилиндров: цилиндр №1 главный, цилиндр №5 подчинённый) Проверка цепи от инжектора до блока управления ДВС. Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. Разрыв соединения с инжектором.
00652 EDC Инжектор №1, банк 2 (ДВС 4 цилиндра: цилиндр №3, ДВС 6 цилиндров: цилиндр №5, ДВС 8 цилиндров: цилиндр №2 главный, цилиндр №7 подчинённый) Проверка цепи от инжектора до блока управления ДВС. Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. Разрыв соединения с инжектором.
00653 EDC Инжектор №2, банк 1 (ДВС 4 цилиндра: цилиндр №4, ДВС 6 цилиндров: цилиндр №3, ДВС 8 цилиндров: цилиндр №3 главный, цилиндр №6 подчинённый) Проверка цепи от инжектора до блока управления ДВС.
Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. Разрыв соединения с инжектором.
00654 EDC Инжектор №2, банк 2 (ДВС 4 цилиндра: цилиндр №2, ДВС 6 цилиндров: цилиндр №6, ДВС 8 цилиндров: цилиндр №4 главный, цилиндр №8 подчинённый) Проверка цепи от инжектора до блока управления ДВС. Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. Разрыв соединения с инжектором.
00655 EDC Инжектор №3, банк 1 (ДВС 6 цилиндров: цилиндр №2) Проверка цепи от инжектора до блока управления ДВС. Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. Разрыв соединения с инжектором.
00656 EDC Инжектор №3, банк 2 (ДВС 6 цилиндров: цилиндр №4) Проверка цепи от инжектора до блока управления ДВС. Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. Разрыв соединения с инжектором.
03678 EDC Банк инжекторов 1 Проверка напряжения. Замыкание, отсутствует сигнал. Разрыв соединения с инжектором.
03679 EDC Банк инжекторов 2 Проверка напряжения. Замыкание, отсутствует сигнал. Разрыв соединения с инжектором.
00190 EDC Датчик числа оборотов. Проверка датчиков частоты вращения распределительного и коленчатого валов. Неверный сигнал. Электрический сбой.
03063 EDC Фаза инерции EDC не закончена. Проверка правильности завершения двух последних выбегов. Контроль OBD не возможен.
03671 EDC Сбой EDC при считывании с энергонезависимой памяти (EEPROM) Проверка процедуры считывания. Контрольная сумма не верна.
03673 EDC CAN2 Проверка CAN2 Отсутствует или неверный сигнал. Не исправен компонент.
03676 EDC CAN2 Проверка отключения выходного каскада инжекторов. Замыкание, отсутствует сигнал.
03732 EDC Градация неисправностей при инициализации. Проверка устройства для контроля перенапряжения. Устройство для контроля перенапряжения в блоке EDC не исправно.
03736 EDC Выходной каскад EDC отключен. Проверка каскада. Перенапряжение или не исправны защитные линии.
03737 EDC Инициализация в работе SLAVE/MASTER. Проверка SLAVE/MASTER.
03752 EDC Датчик скорости вращения распределительного вала. Проверка сигнала числа оборотов. Отсутствует или не верный сигнал. Полярность не верна. Электрический сбой. ДВС работает только с датчиком коленчатого вала.
03753 EDC Датчик скорости вращения коленчатого вала. Проверка сигнала числа оборотов. Отсутствует или не верный сигнал. Полярность не верна. Электрический сбой. ДВС работает только с датчиком коленчатого вала.
03754 EDC Сигнальное устройство при пуске системы не исправно. Устройство не исправно. ДВС выключается.
03785 EDC Сбой смены работы SLAVE/MASTER Проверка работы SLAVE/MASTER.
03849 EDC Определение катализатора SCR. Проверка на задымление датчика отработанными газами. Если температура низкая, значит датчик не задымлён.) Температура недостаточна для данной величины нагрузки.
Сбой системы отработанных газов.
03794 EDC Датчик температуры отработанных газов после доочистки. Проверка напряжения датчика. Замыкание, отсутствует сигнал. Сбой системы отработанных газов.
03920 EDC Концентрация NOх.
03919 EDC Нагрев датчика NOx.
03046 EDC Датчик атмосферного давления. Проверка напряжения датчика. Замыкание, отсутствует сигнал. Электрический сбой.
03819 EDC CAN отработанных газов. Проверка CAN3 Сигнал отсутствует, не исправен компонент.
03821 EDC CAN отработанных газов. Проверка CAN3.
03822 EDC CAN отработанных газов. Проверка отсутствия сообщений. CAN3, время ожидания отклика истекло.
| Коды неисправностей блоков управления двигателями (EDC). | ||||||
| P код | SPN код | Описание | Способ | Признаки | Реакция | |
| Р0069 | 102 | Датчик давления нагнетаемого воздуха | Проверка контактов и электропроводки датчика, а также проверка герметичности системы наддува | Обрыв цепи | Давление наддува воспринимается как стандартное. Воспринимается давление нагнетаемого воздуха согласно атмосферному давлению | |
| Р0087 | 3775 3776 | Магистральное давление | Проверка давления | Открытие клапана ограничения давления, остановка двигателя | Сбой в работе ДВС | |
| Р0115 | 3091 | Датчик температуры охлаждающей жидкости | Проверка напряжения датчика | Отсутствует сигнал | Выдача резервного параметра, ограничение момента вращения ДВС, контроль OBD не возможен | |
| Р0130 | 3921 | Концентрация О2 | ||||
| Р0190 | 3099 | Датчик магистрального давления | Проверка напряжения датчика | Отсутствует сигнал | ДВС продолжает работать с 800 BAR магистрального давления, ограничение момента вращения ДВС, уменьшение частоты вращения до 2000 об/мин для D08, сбой в работе ДВС. | |
| Р1000 | 81 | Датчик давления отработавших газов | Проверка контактов, проверка правильности скорости изменения перепадов давления отработанных газов | Плохой контакт, правильность давления | ||
| Р1004 | 105 | Температура нагнетаемого воздуха | Проверка контактов, проверка правильности скорости изменения температуры нагнетаемого воздуха. | Высокая или низкая температура, плохой контакт сигнального провода, неверный сигнал. | Сбой в работе ДВС. | |
| Р1010 | 173 | Датчик температуры отработавших газов | Проверка контактов, проверка правильности скорости изменения температуры отработавших газов. | Высокая или низкая температура, плохой контакт сигнального провода, неверный сигнал. | Контроль OBD не возможен. | |
| Р1013 | 1079 | Питание датчика магистрального давления | Проверка на замыкание и на обрыв проводов питания и массы. | Замыкание, отсутствует сигнал. | Двигатель продолжает работать с 800 BAR магистрального давления, ограничение момента вращения ДВС, сбой в работе ДВС. | |
| Р1014 | 1080 | Питание датчика низкого давления топлива, нагнетаемого воздуха и давления масла. | Проверка на замыкание и на обрыв проводов питания и массы | Замыкание, отсутствует сигнал | Электрический сбой. | |
| Р1018 | 3081 | Регулятор давления нагнетаемого воздуха | Значение давления нагнетаемого воздуха не подлежит регулировке. | Постоянное отклонение регулируемой величины. | Ограничение момента вращения ДВС, сбой в работе ДВС. | |
| Р1020 | 3083 | Правильность показаний датчика магистрального давления | Проверка снижения давления при остановке ДВС до уровня давления в атмосфере. | Высокое или низкое напряжение датчика при неработающем ДВС | Электрический сбой. | |
| Р1022 | 3088 | Датчик давления нагнетаемого воздуха после промежуточного охладителя во впускном коллекторе | Проверка напряжения датчика. | Замыкание, отсутствует сигнал. | Имитация давления нагнетаемого воздуха в качестве эквивалента, электрический сбой. | |
| Р1023 | 3089 | Датчик температуры нагнетаемого воздуха | Проверка напряжения датчика | Замыкание, отсутствует сигнал. | Контроль OBD не возможен. | |
| Р1028 | 3687 | Клапан ограничения давления | Проверка открытия | ДВС останавливается, сбой в работе ДВС | ||
| Р1036 | 3745 | Выходной каскад исполнительного механизма давления нагнетаемого воздуха | Проверка выходного каскада на замыкание и на обрыв проводов питания и массы. | Замыкание, отсутствует сигнал. | Выходной каскад выключен, частота вращения ДВС уменьшена, электрический сбой. | |
| Р1037 | 3746 | Выходной каскад рециркуляции ОГ | Проверка выходного каскада на замыкание и на обрыв проводов питания и массы. | Замыкание, отсутствует сигнал. | Выходной каскад выключен, частота вращения ДВС уменьшена, сбой в работе ДВС. неисправности | |
| Р1038 | 3748 | Выходной каскад блока дозировки | Проверка выходного каскада на замыкание и на обрыв проводов питания и массы. | Замыкание, отсутствует сигнал. | Выходной каскад выключен, ДВС работает с 800 BAR магистрального давления, частота вращения ДВС уменьшена, ограничен крутящий момент ДВС, сбой в работе ДВС. | |
| Р1041 | 3756 | Обратный сигнал рециркуляции ОГ | Проверка на замыкание и обрыв проводов питания и массы. | Замыкание, отсутствует сигнал. | Отсутствие значений или неправильные значения с датчика, контроль OBD не возможен. | |
| Р1044 | 3777 | Контур регулировки магистрального давления | Проверка на повышенное магистральное давление. | Высокое магистральное давление не поддаётся регулировке. | Не работает обратный слив топлива, возможно открытие клапана ограничения давления, сбой в работе ДВС. | |
| Р1048 | 3781 | Клапан ограничения давления | Проверка открытия клапана. | Магистральное давление от 600 до 800 BAR, ограничен крутящий момент ДВС, ограничена частота вращения ДВС. | ||
| Р1049 | 3789 | Датчик сравнения перепада давления отработанных газов | Проверка напряжения датчика. | Замыкание, отсутствует сигнал. | Контроль OBD не возможен. | |
| Р1050 | 3790 | Правильность показаний датчика сравнения перепада давления отработанных газов | Проверка на низкое давление при работающем ДВС. Проверка двух различных исправленных значений давлений нагнетаемого воздуха и отработанных газов. | Разность давлений | Контроль OBD не возможен. | |
| Р1051 | 3792 | Датчик температуры отработанных газов | Проверка напряжения датчика. | Замыкание, отсутствует сигнал. | Контроль OBD не возможен. | |
| Р1056 | 3811 | Правильность показаний датчика температуры отработанных газов. | Проверка отклонения показаний датчика при выключении ДВС (температура газов должна опуститься до температуры окружающего воздуха). | Высокая или низкая температура. | Сбой системы отработанных газов. | |
| Р1066 | 3847 | Датчик температуры нагнетаемого воздуха в впускном коллекторе | Проверка напряжения датчика. | Замыкание, отсутствует сигнал. | Контроль OBD не возможен. | |
| Р1069 | 3851 | Датчик положения заслонки AGR | Проверка положения заслонки. | Замыкание, отсутствует сигнал. | Сбой в работе ДВС. | |
| Р1070 | 3852 | Идентификатор AGR по температуре | Проверка достоверности рециркуляции отработанных газов при температуре нагнетаемого воздуха перед AGR и температуре нагнетаемого воздуха в середине впускного трубопровода. | Температура газов в впускном трубопроводе выше температуры газов перед AGR. | Сбой в работе ДВС. | |
| Р1071 | 3853 | AGR | Проверка отклонения величины регулятора AGR с регулировкой положения. | Отклонение положения от нормы. | Сбой в работе ДВС. | |
| Р1300 | 651 | Инжектор №1, банк 1 (ДВС 4 цилиндра: цилиндр №1, ДВС 6 цилиндров: цилиндр №1, ДВС 8 цилиндров: цилиндр №1 главный, цилиндр №5 подчинённый) | Проверка цепи от инжектора до блока управления ДВС. | Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. | Разрыв соединения с инжектором. | |
| Р1301 | 652 | Инжектор №1, банк 2 (ДВС 4 цилиндра: цилиндр №3, ДВС 6 цилиндров: цилиндр №5, ДВС 8 цилиндров: цилиндр №2 главный, цилиндр №7 подчинённый) | Проверка цепи от инжектора до блока управления ДВС. | Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. | Разрыв соединения с инжектором. | |
| Р1302 | 653 | Инжектор №2, банк 1 (ДВС 4 цилиндра: цилиндр №4, ДВС 6 цилиндров: цилиндр №3, ДВС 8 цилиндров: цилиндр №3 главный, цилиндр №6 подчинённый) | Проверка цепи от инжектора до блока управления ДВС. | Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. | Разрыв соединения с инжектором. | |
| Р1303 | 654 | Инжектор №2, банк 2 (ДВС 4 цилиндра: цилиндр №2, ДВС 6 цилиндров: цилиндр №6, ДВС 8 цилиндров: цилиндр №4 главный, цилиндр №8 подчинённый) | Проверка цепи от инжектора до блока управления ДВС. | Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. | Разрыв соединения с инжектором. | |
| Р1304 | 655 | Инжектор №3, банк 1 (ДВС 6 цилиндров: цилиндр №2) | Проверка цепи от инжектора до блока управления ДВС. | Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. | Разрыв соединения с инжектором. | |
| Р1305 | 656 | Инжектор №3, банк 2 (ДВС 6 цилиндров: цилиндр №4) | Проверка цепи от инжектора до блока управления ДВС. | Замыкание, отсутствует сигнал. FMI4 обрыв проводки, нет сигнала. FMI1 замыкание или другой электрический сбой. | Разрыв соединения с инжектором. | |
| Р1306 | 3678 | Банк инжекторов 1 | Проверка напряжения. | Замыкание, отсутствует сигнал. | Разрыв соединения с инжектором. | |
| Р1307 | 3679 | Банк инжекторов 2 | Проверка напряжения. | Замыкание, отсутствует сигнал. | Разрыв соединения с инжектором. | |
| Р1500 | 190 | Датчик числа оборотов. | Проверка датчиков частоты вращения распределительного и коленчатого валов. | Неверный сигнал. | Электрический сбой. | |
| Р1504 | 3063 | Фаза инерции EDC не закончена. | Проверка правильности завершения двух последних выбегов. | Контроль OBD не возможен. | ||
| Р1509 | 3671 | Сбой EDC при считывании с энергонезависимой памяти (EEPROM) | Проверка процедуры считывания. | Контрольная сумма не верна. | ||
| Р1510 | 3673 | CAN2 | Проверка CAN2 | Отсутствует или неверный сигнал. Не исправен компонент. | ||
| Р1511 | 3676 | CAN2 | Проверка отключения выходного каскада инжекторов. | Замыкание, отсутствует сигнал. | ||
| Р1512 | 3732 | Градация неисправностей при инициализации. | Проверка устройства для контроля перенапряжения. | Устройство для контроля перенапряжения в блоке EDC не исправно. | ||
| Р1514 | 3736 | Выходной каскад EDC отключен. | Проверка каскада. | Перенапряжение или не исправны защитные линии. | ||
| Р1515 | 3737 | Инициализация в работе SLAVE/MASTER. | Проверка SLAVE/MASTER | |||
| Р1517 | 3752 | Датчик скорости вращения распределительного вала. | Проверка сигнала числа оборотов. | Отсутствует или не верный сигнал. Полярность не верна. | Электрический сбой. ДВС работает только с датчиком коленчатого вала. | |
| Р1518 | 3753 | Датчик скорости вращения коленчатого вала. | Проверка сигнала числа оборотов. | Отсутствует или не верный сигнал. Полярность не верна. | Электрический сбой. ДВС работает только с датчиком коленчатого вала. | |
| Р1519 | 3754 | Сигнальное устройство при пуске системы не исправно. | Устройство не исправно. | ДВС выключается. | ||
| Р1521 | 3785 | Сбой смены работы SLAVE/MASTER | Проверка работы SLAVE/MASTER | |||
| Р1535 | 3849 | Определение катализатора SCR. | Проверка на задымление датчика отработанными газами. Если температура низкая, значит датчик не задымлён.) | Температура недостаточна для данной величины нагрузки. | Сбой системы отработанных газов. | |
| Р2031 | 3794 | Датчик температуры отработанных газов после доочистки. | Проверка напряжения датчика. | Замыкание, отсутствует сигнал. | Сбой системы отработанных газов. | |
| Р2200 | 3920 | Концентрация NOх | ||||
| Р2208 | 3919 | Нагрев датчика NOx | ||||
| Р2226 | 3046 | Датчик атмосферного давления. | Проверка напряжения датчика. | Замыкание, отсутствует сигнал. | Электрический сбой. | |
| U1009 | 3819 | CAN отработанных газов. | Проверка CAN3 | Сигнал отсутствует, не исправен компонент. | ||
| U1011 | 3821 | CAN отработанных газов. | Проверка CAN3 | |||
| U1012 | 3822 | CAN отработанных газов. | Проверка отсутствия сообщений. | CAN3, время ожидания отклика истекло. | ||
MAN Truck Коды неисправностей блока управления двигателем (EDC)
Главная » MAN » MAN Truck Коды неисправностей блока управления двигателем (EDC)
См. также:
- MAN — Коды неисправностей блока управления двигателем (EDC7 Common-rail)
- , электрические схемы, каталог запчастей и руководства по кодам ошибок скачать бесплатно
Руководство по обслуживанию грузовиков MAN
ЭБУ ЧЕЛОВЕКА EDC
| P-код | СПН код | Описание | способ | доказательство | Реакция |
| R0069 | 102 | Датчик давления наддувочного воздуха | Проверить контакты и проводку датчика и проверить систему турбонаддува на герметичность | Обрыв цепи | Давление наддува воспринимается как 9стандарт 0002.  Воспринимаемое давление наддува по атмосферномудавление |
| R0087 | 3775 3776 | Давление в линии | Проверка давления | Открытие клапана сброса давления, остановка двигателя | Отказ двигателя внутреннего сгорания |
| R0115 | 3091 | Температура охлаждающей жидкости | Проверка напряжения датчика | Нет сигнала | Выдача резервного варианта, ограничение крутящего момента двигателя внутреннего сгорания, контроль OBD невозможен |
| R0130 | 3921 | Концентрация О2 | |||
| R0190 | 3099 | Датчик давления в линии | Проверка напряжения датчика | Нет сигнала | ДВС продолжает работать при давлении магистрали 800 БАР, ограничение момента вращения ДВС, снижение частоты вращения до 2000 об/мин по D08, неисправность двигатель внутреннего сгорания. |
| Р1000 | 81 | Датчик давления выхлопных газов | контакты проверки проверки скорости изменения перепада давления выхлопных газов | Плохое контактное давление правильное | |
|
R1004 |
105 |
Температура воздуха для горения | Проверка контактов, проверка скорости изменения температуры наддувочного воздуха. | Высокая или низкая температура, плохой контакт сигнальной линии, неверный сигнал. |
Отказ двигателя. |
|
Р1010 |
173 |
Датчик температуры отработавших газов | Контакты проверяют достоверность скорости изменения температуры выхлопных газов. | Высокая или низкая температура, плохой контакт сигнальной линии, неверный сигнал. |
Мониторинг OBD невозможен. |
|
Р1013 |
1079 |
Датчик давления в линии электропитания | Проверить на обрыв и провода питания и массу. | Цепь, нет сигнала. | Двигатель продолжает работать при линейном давлении 800 БАР, ограничение крутящего момента ДВС, отказ вращения двигателя. |
| Р1014 | 1080 | Датчик подачи топлива низкого давления, воздуха для горения и давления масла. | Проверить на обрыв цепи и провода питания и грузики | Цепь, нет сигнала | Электрическая неисправность. |
| Р1018 | 3081 | Регулятор давления наддува | Значение давления наддувочного воздуха не может быть изменено. | Постоянное отклонение управления. | Ошибка ограничения крутящего момента двигателя ДВС. |
|
Р1020 |
3083 | Правильность показаний главного датчика давления | Проверка снижения давления при остановленном двигателе внутреннего сгорания до уровня давления в атмосфере. | Высокое или низкое напряжение на датчике холостого хода ДВС |
Электрическая неисправность. |
| Р1022 | 3088 | Датчик давления после интеркулера наддувочного воздуха во впускном коллекторе | Проверка напряжения датчика. | Цепь, нет сигнала. | Имитация давления наддувочного воздуха при эквивалентной электрической неисправности. |
| Р1023 | 3089 | Датчик температуры воздуха для горения | Проверка напряжения датчика | Цепь, нет сигнала. | Мониторинг OBD невозможен. |
| Р1028 | 3687 | Клапан сброса давления | Проверить отверстие | ЛЕД Останавливает неисправность двигателя внутреннего сгорания | |
| Р1036 | 3745 | Выходной каскад Исполнительный механизм давления наддува | Проверка цепи выходного каскада и обрыва проводов и источника питания. | Цепь, нет сигнала. | Выходной каскад отключен, обороты ДВС снижены, сбой в электрике. |
|
Р1037 |
3746 |
Выходной каскад EGR | Проверка цепи выходного каскада и обрыва проводов и источника питания. | Цепь, нет сигнала. | Выходной каскад отключен, обороты двигателя внутреннего сгорания снижены, отказ двигателя. неисправность |
|
Р1038 |
3748 |
Выходной каскад дозатора |
Проверка цепи выходного каскада и обрыва проводов и источника питания. |
Цепь, нет сигнала. | Выходной каскад отключен, ДВС работает с линейным давлением 800 БАР, частота вращения ДВС снижена, крутящий момент ограничен ДВС, отказ двигателя. |
| R1041 | 3756 | Обратный сигнал EGR | Проверить на обрыв цепи и провода питания и массы. | Цепь, нет сигнала. | Отсутствие значений или неверные значения с датчика, OBD-мониторинг не в наличии.
|
|
Р1044 |
3777 | контур регулирования линейного давления | Повышение давления в линии проверки. | Высокое линейное давление не соответствует нормативным требованиям. | Недоступна обратка топлива, возможно открытие редукционного клапана, выход из строя двигателя. |
|
Р1048 |
3781 |
Клапан сброса давления |
Проверьте открытие клапана. | Давление в магистрали от 600 до 800 бар, ограниченный крутящий момент ДВС ограничивается частотой вращения двигателя внутреннего сгорания. | |
| Р1049 | 3789 | Сравнение датчика перепада давления выхлопных газов | Проверка напряжения датчика. | Цепь, нет сигнала. | Мониторинг OBD невозможен. |
| Р1050 | 3790 | Корректность показаний сравнения дифференциального давления датчика отработавших газов | Проверка низкого давления при работающем двигателе. Проверка двух разных фиксированных значений давления наддувочного воздуха и давления отработавших газов. | перепад давления | Мониторинг OBD невозможен. |
| Р1051 | 3792 | Датчик температуры отработавших газов | Проверка напряжения датчика. | Цепь, нет сигнала. | Мониторинг OBD невозможен. |
| Р1056 | 3811 | Точность показаний датчика температуры выхлопных газов. | Проверить отклонения показаний датчика при выключении ДВС (температура газа должна снизиться до температуры окружающей среды). | Высокая или низкая температура. | Неисправность выхлопной системы. |
| Р1066 | 3847 | Датчик температуры воздуха для горения во впускном коллекторе | Проверка напряжения датчика. | Цепь, нет сигнала. | Мониторинг OBD невозможен. |
| Р1069 | 3851 | Датчик положения дроссельной заслонки AGR | Проверьте положение дроссельной заслонки. | Цепь, нет сигнала. | Отказ двигателя. |
|
Р1070 |
3852 |
Идентификатор температуры AGR | Проверка подлинности рециркуляции отработавших газов по температуре наддувочного воздуха перед СМА и температуре наддувочного воздуха в середине впускной трубы. | Температура газа во впускном коллекторе выше температуры газа перед AGR. |
Отказ двигателя. |
| Р1071 | 3853 | СМА | Проверка значения отклонения контроллера AGR с регулируемым положением. | Отклонение положения от нормы. | Отказ двигателя. |
|
Р1300 |
651 |
Форсунка №1, ряд 1 (ДВС 4 цилиндра: цилиндр №1, 6 цилиндровый ДВС: цилиндр №1, 8-цилиндровый ДВС: цилиндр №1 главный цилиндр №5 ведомый) |
Проверка цепи от форсунки до блока управления ДВС. | Цепь, нет сигнала. Обрыв проводки FMI4, нет сигнала. Цепь FMI1 или другая электрическая неисправность. |
Отключение форсунки. |
|
Р1301 |
652 |
Форсунка №1, ряд 2 (4-цилиндровый ДВС: цилиндр №3, 6-цилиндровый ДВС: 9 цилиндр0003 №5, 8-цилиндровый ДВС: ГБЦ №2, рабочий цилиндр №7) |
Проверка цепи от форсунки до блока управления ДВС. | Цепь, нет сигнала. Обрыв проводки FMI4, нет сигнала. FMI1 Цепь или другая электрическая неисправность. |
Отключение форсунки. |
|
Р1302 |
653 |
Форсунка №2, ряд 1 (ДВС 4 цилиндра: цилиндр №4, 6 цилиндровый ДВС: цилиндр №3, 8-цилиндровый ДВС: цилиндр №3 главный цилиндр №6 ведомый) |
Проверка цепи от форсунки до блока управления ДВС. | Цепь, нет сигнала. Обрыв проводки FMI4, нет сигнала. FMI1 Цепь или другая электрическая неисправность. |
Отключение форсунки. |
| R1303 | 654 | Форсунка №2, ряд 2 (4-цилиндровый ДВС: цилиндр №2, 6-цилиндровый ДВС: цилиндр №6, 8-цилиндровый ДВС: цилиндр №4 главный цилиндр №8 ведомый) | Проверка цепи от форсунки до блока управления ДВС. | Цепь, нет сигнала. Обрыв проводки FMI4, нет сигнала. FMI1 схема или другая электрическая Ошибка . | Отключение форсунки. |
|
Р1304 |
655 |
Форсунка №3, ряд 1 (ДВС, 6-цилиндровый: цилиндр №2) |
Проверка цепи от форсунки до блока управления ДВС. | Цепь, нет сигнала. Обрыв проводки FMI4, нет сигнала. FMI1 Цепь или другая электрическая неисправность. |
Отключение форсунки. |
|
Р1305 |
656 |
Форсунка №3, ряд 2 (ДВС 6-цилиндровый: цилиндр №4) |
Проверка цепи от форсунки до блока управления ДВС. | Цепь, нет сигнала. Обрыв проводки FMI4, нет сигнала. Цепь FMI1 или другая электрическая неисправность. |
Отключение форсунки. |
| Р1306 | 3678 | Блок форсунок 1 | Проверка давления. | Цепь, нет сигнала. | Отключение форсунки. |
| Р1307 | 3679 | Ряд форсунок 2 | Проверка давления. | Цепь, нет сигнала. | Отключение форсунки. |
| Р1500 | 190 | Датчик скорости. | Проверка датчиков скорости распредвала и коленвала. | Неверный сигнал. | Электрическая неисправность. |
| Р1504 | 3063 | Фаза инерции EDC не завершена. | Проверка завершения двух последних выбегов. | Мониторинг OBD невозможен. | |
| R1509 | 3671 | Сбой EDC при чтении энергонезависимой памяти (EEPROM) | Проверка процедуры чтения. | Контрольная сумма неверна. | |
| Р1510 | 3673 | CAN2 | Проверить CAN2 | Отсутствует или неправильный сигнал. Дефектный компонент. | |
| Р1511 | 3676 | CAN2 | Проверка форсунок выходного каскада. | Цепь, нет сигнала. | |
| Р1512 | 3732 | Ошибка градации во время инициализации. | Проверка устройства контроля перенапряжения. | Устройство контроля перенапряжения блока EDC неисправно. | |
| Р1514 | 3736 | Выходной каскад отключен EDC. | этап проверки. | перенапряжение или исправная страховочная веревка. | |
| R1515 | 3737 | Инициализация в SLAVE/MASTER. | инспекцияSLAVE / MASTER | ||
| Р1517 | 3752 | Датчик частоты вращения распредвала. | Проверка сигнала скорости. | Отсутствует или неверное сообщение. Неправильная полярность. | Электрическая неисправность. ДВС работает только с датчиком коленвала. |
| Р1518 | 3753 | Датчик частоты вращения коленчатого вала. | Проверка сигнала скорости. | Отсутствует или неверное сообщение. Неправильная полярность. | Электрическая неисправность. ДВС работает только с датчиком коленвала. |
| R1519 | 3754 | Сигнальное устройство неправильно работает во время запуска системы. | Устройство работает неправильно. | Двигатель внутреннего сгорания выключен. | |
| R1521 | 3785 | Не удалось изменить задание ВЕДОМОЕ/ВЕДУЩЕЕ | Проверка работы ПОДЧИНЕННЫЙ/ВЕДУЩИЙ | ||
| Р1535 | 3849 | Определение катализатора SCR. | Проверить дымовой датчик выхлопных газов. Если температура низкая, то датчик не срабатывает извещатель задымления.) | Эта температура недостаточна для нагрузки. | Неисправность выхлопной системы. |
| Р2031 | 3794 | Датчик температуры выхлопных газов после доочистки. | Проверка напряжения датчика. | Цепь, нет сигнала. | Неисправность выхлопной системы. |
| R2200 | 3920 | Концентрация NOx | |||
| R2208 | 3919 | Датчик обогрева NOx | |||
| Р2226 | 3046 | Датчик атмосферного давления. | Проверка напряжения датчика. | Цепь, нет сигнала. | Электрическая неисправность. |
| U1009 | 3819 | CAN выхлопные газы. | Проверить CAN3 | Сигнал отсутствует, неисправен Компонент . |
| U1011 | 3821 | CAN выхлопные газы. | Проверить CAN3 | |||
| У1012 | 3822 | CAN выхлопные газы. | Проверить наличие сообщений. | CAN3, тайм-аут ответа. |
ЧЕЛОВЕК
MAN edc7c32 3754-09 код ошибки — MHH AUTO
1
29.04.2020, 02:28
привет друзья
MAN TGX edc7c32 имеет код ошибки 3754, не заводится, проблема в ecu.
SPN 3754 МОНИТОРИНГ ВЫХОДНОГО КАНАЛА ФОРСУНКИ/КОНТРОЛЬ WATCHDOG
Индикация неисправности: Центральная лампа неисправности мигает красным во время движения и в состоянии покоя (приоритет 1)
Стратегия контроля: Контроль выходных каскадов
Последствия неисправности: Двигатель останавливается / запуск двигателя невозможен
Причина неисправности: По крайней мере один выходной каскад форсунки не может быть отключен программой мониторинга
может проблема в драйвере bosch 30520?
кто-нибудь решил (починил edc) такую ошибку?
будет здорово, если кто-нибудь поможет
спасибо
Спасибо: Khalid.Hamza
2
29.04.2020, 02:44
(29.04.2020, 02:28)serdarchariyev Написал: привет друзья
MAN TGX edc7c32 имеет код ошибки 3754, не заводится, проблема в эбу.
SPN 3754 МОНИТОРИНГ ВЫХОДНЫХ СТУПЕНЕЙ ФОРСУНКИ/КОНТРОЛЬ СТОЯЧЕГО МОНИТОРИНГА
Индикация неисправности: Центральная лампа неисправности мигает красным во время движения и в состоянии покоя (приоритет 1)
Стратегия контроля: Контроль выходных каскадов
Последствия неисправности: Двигатель останавливается / запуск двигателя невозможен
Причина неисправности: По крайней мере одна выходная ступень форсунки не может быть отключена программой контроляможет быть проблема в драйвере bosch 30520?
кто-нибудь решил (починил edc) такую ошибку?
будет здорово, если кто-нибудь поможет
спасибо
Здравствуйте
у вас проблемы внутри EDC
лучший способ изменить EDC
я могу помочь вам если вам нужно программирование MAN CATS
Спасибо:
3
29-04-2020, 03:01
(29-04-2020, 02:44)Khalid.
Hamza Написал:
(29-04-2020, 02:28)serdarchariyev Написал: привет друзья
MAN TGX edc7c32 имеет код ошибки 3754, не заводится, проблема в эбу.
SPN 3754 МОНИТОРИНГ ВЫХОДНЫХ СТУПЕНЕЙ ФОРСУНКИ/КОНТРОЛЬ СТОЯЧЕГО МОНИТОРИНГА
Индикация неисправности: Центральная лампа неисправности мигает красным во время движения и в состоянии покоя (приоритет 1)
Стратегия контроля: Контроль выходных каскадов
Последствия неисправности: Двигатель останавливается / запуск двигателя невозможен
Причина неисправности: По крайней мере одна выходная ступень форсунки не может быть отключена программой контроляможет быть проблема в драйвере bosch 30520?
кто-нибудь решил (починил edc) такую ошибку?
будет здорово, если кто-нибудь поможет
спасибо
Здравствуйте
у вас проблемы внутри EDC
лучший способ изменить EDC
я могу помочь вам если вам нужно программирование MAN CATS
Hamza Написал: привет
новый edc стоит дорого, подержанный edc также может иметь масло внутри ecu и не знаю, как долго он будет работать.
может быть небольшая проблема для ремонта, потому что напряжение на форсунках хорошее
Спасибо:
8ohun
Местоположение Не в сети
Младший член
4
30.04.2020, 16:49
(Это сообщение было изменено 8ohun 30.04.2020, 16:51.)
Попробуйте этот трюк
Снять гнездо форсунки с edc (зажигание выключено)
Затем включите зажигание (гнездо форсунки не подключено к edc) посмотрите, активен код неисправности или нет, если не вставьте гнездо форсунки (зажигание все еще включено) и попробуйте запустить двигатель должен работать
Всегда помните о полном зажигании выкл. 15-30 секунд
Могу помочь с MAN Trucks
Файловая служба
Удаленное программирование
Перепродажа Vdf
+48603661224 Whatsapp
Спасибо: serdarchariyev
5
3
01.05.2020, 01:30
(30.
Снять разъем форсунок с edc (зажигание выключено)
Затем включить зажигание (разъем форсунок не подключен к edc) посмотреть код неисправности активен или нет, если не вставить разъем форсунки (зажигание все еще включено) и попытаться запустить двигатель, он должен работать
Всегда не забывайте полностью выключить зажигание на 15-30 секунд
04.2020, 16:49)8ohun Написал: Попробуйте этот трюк Спасибо, я попробую
, но есть ли какое-нибудь решение для исправления этой ошибки?
никто не ремонтировал такую проблему?
Спасибо:
8ohun
Местоположение Не в сети
Младший член
6
05-01-2020, 06:33 PM
Repair edc or mount used edc
Can help with MAN Trucks
File Service
Remote Programming
Vdf resell
+48603661224 Whatsapp
Thanks given by:
asfalt
Расположение Не в сети
Младший член
7
02.
