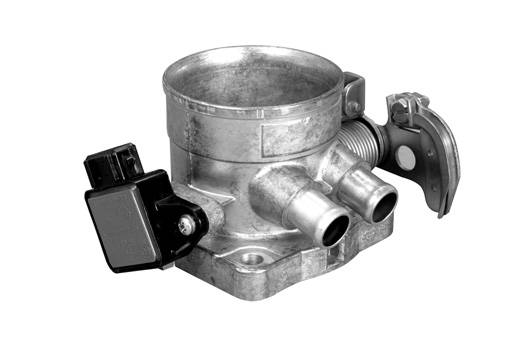

Дроссельная заслонка волга: Дроссельная заслонка ЗМЗ-406 Волга (ГАЗ-31105, 3110) купить Пекар 4062.1148100-02 цена

Дроссельная заслонка газ 31105 в категории «Авто — мото»

Дроссельная заслонка НИВА 21214м Е-Газ

Доставка по Украине

2 750 грн

Купить

НИВА-ЛАДА

Дроссельная заслонка с датчиком ЗМЗ 4052, 406, 409

Доставка из г. Днепр

2 920 грн

Купить

AVTOPROM

Дроссельная заслонка ВАЗ 2113 — 2115, 2170 — 2172, 2190, 1118 (D 52мм Е-ГАЗ 8 клапаннов) (RIDER) О 17111321350

Доставка по Украине

по 3 740 грн

от 5 продавцов

3 740 грн

Купить

ЗапчастиUA

Дроссельная заслонка ВАЗ 2113 — 2115, 2170 — 2172, 2190, 1118 (D 52мм Е-ГАЗ 16 клапанов) (RIDER) О 17111321352

Доставка по Украине

по 3 850 грн

от 5 продавцов

3 850 грн

Купить

ЗапчастиUA

Прискорювач дросельної заслінки (акселератор, ручка газу) для електросамокату Xiaomi, Mi

На складе в г. Житомир

Доставка по Украине

384 — 576 грн

от 2 продавцов

384 грн

Купить

«Слава-сервіс»

ДПДЗ (датчик полож. дроссельной заслонки) ГАЗ 3110 (Арзамас) НРК 1-8

На складе в г. Харьков

Доставка по Украине

246 грн

Купить

«1000 реле» интернет-магазин автоэлектрики

ДПДЗ (датчик полож. дроссельной заслонки) ГАЗ 3110 (Омега) 406.1130000-01

На складе в г. Харьков

Доставка по Украине

240 грн

Купить

«1000 реле» интернет-магазин автоэлектрики

Дроссельная заслонка ГАЗель, Соболь, Волга ПЕКАР ЗМЗ

Доставка из г. Харьков

3 057 грн

Купить

GARNA інтернет-магазин автозапчастин

Клапан рециркуляции отработавших газов Seat Altea XL 06-09 2.0 FSI / звездочка дроссельной заслонки

Доставка по Украине

450 грн

Купить

Dom-Avto.com.ua — Запчасти и аксессуары по выгодной цене

Клапан рециркуляции отработавших газов Seat Leon II 05-10 2.0 FSI / звездочка дроссельной заслонки

Доставка по Украине

450 грн

Купить

Dom-Avto. com.ua — Запчасти и аксессуары по выгодной цене

VW Passat B6 05-10 2.0 FSI клапан рециркуляции отработавших газов / звездочка дроссельной заслонки

Доставка по Украине

450 грн

Купить

Dom-Avto.com.ua — Запчасти и аксессуары по выгодной цене

VW Touran 03-07 2.0 FSI Клапан рециркуляции отработавших газов / звездочка дроссельной заслонки

Доставка по Украине

450 грн

Купить

Dom-Avto.com.ua — Запчасти и аксессуары по выгодной цене

Датчик положения дроссельной заслонки ГАЗ 3110, УАЗ, Шеви-Нива (пр-во Bosch)снг 0 280 122 001

На складе

Доставка по Украине

1 389 грн

972.30 грн

Купить

Автосвет

Привод троса газа ( сектор газа ) дроссельной заслонки ВАЗ

Доставка по Украине

150 грн

Купить

Ladacom Ладаком

Втулка троса воздушной заслонки ГАЗ 24, 2410, 3102, 31029, 3110, 31105 (24-8406224-01, пр-во ЯРТИ)

На складе

Доставка по Украине

24 грн

Купить

Интернет-магазин «RTI-AUTO»

Смотрите также

Регулятор газа (механизм управления дроссельной заслонкой) 173F/177F/182F/188F/190F/192F + рычаг + тяга +

Доставка по Украине

450 грн

Купить

ТМ Альфамото

Датчик положения дроссельной заслонки ГАЗ (дв. 406)

Доставка из г. Киев

169.50 грн

142.38 грн

Купить

Нові деталі

ДПДЗ (датчик полож. дроссельной заслонки) ГАЗ 3110 (Арзамас) НРК 1-8

На складе

Доставка по Украине

297 грн

Купить

RV-Shop

ДПДЗ (датчик полож. дроссельной заслонки) ГАЗ 3110 (Омега) 406.1130000-01

На складе

Доставка по Украине

248 грн

Купить

RV-Shop

Датчик положения дроссельной заслонки волга газель газ 406 дв AURORA

На складе

Доставка по Украине

177 — 180 грн

от 2 продавцов

180 грн

Купить

ФОП Александрова Ірина Анатоліївна

Датчик положения дроссельной заслонки ГАЗ, Волга, 2410, 3110 (дв 406) 406.1130000-01

Доставка из г. Киев

180 грн

162 грн

Купить

Автосфера — онлайн запчасти

Датчик положення дросельної заслінки VOLGA NIVA CHEVROLET FIAT OPEL CITROEN 0280122001

Доставка по Украине

1 300 грн/комплект

Купить

Интернет-магазин «Империя запчастей»

Разьем 10-ти контактный датчика положения дроссельной заслонки, педали газа на Шевролле

Доставка по Украине

226. 06 — 254 грн

от 2 продавцов

254 грн

Купить

Electro-magaz.in.ua

Рычаг газа дроссельной заслонки Oleo-Mac G44PK,G48PK,G53PK для газонокосилки

Доставка по Украине

995 грн

Купить

Офіційний дилер Oleo-Mac в Україні — Logman.com.ua

Датчик положения дроссельной заслонки ГАЗ (дв. 406)

Доставка по Украине

200 грн

Купить

Detali dp ua

Датчик положения дроссельной заслонки Газель,Волга,Соболь дв.406,405,409,4213 (пр-во Пекар)

Доставка из г. Харьков

910 грн

Купить

Интернет магазин «АвтоПласт»

УЦЕНКА МБ-D168F Регулятор газа (механизм управления дроссельной заслонкой) 168F/170F, к-кт 5шт Тип №4 (налет

Доставка по Украине

111 — 129 грн

от 2 продавцов

129 грн

Купить

ПП «МОТОТЕХНИКА»

УЦЕНКА МБ-D168F Регулятор газа (механизм управления дроссельной заслонкой) 168F/170F, к-кт 5шт Тип №4 (налет

Доставка по Украине

146 грн

Купить

KUPISHOP

Дроссель с датчиком ДР-1 Газель, Соболь, Волга 406

Доставка из г. Киев

2 350 грн

Купить

Автомагазин на Позняках

Замена и регулировка троса привода дроссельной заслонки

  1. Руководства по ремонту
  2. Волга 31105 2004-2009
  3. Замена и регулировка троса привода дроссельной заслонки

Вам потребуются: ключи «на 10», «на 13», «на 14», «на 19», отвертка.

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

2. Отверните гайку 1 зажима и выньте трос 2 акселератора из сектора 3 привода воздушной дроссельной заслонки.

3. Сдвиньте сальник 1 с наконечника троса, отверните полностью гайку 2 с наконечника троса, выньте наконечник 3 оболочки троса из кронштейна и выньте вверх из кронштейна через прорезь трос. Снимите наконечник 3 с троса, вынув его из наружной 4 и внутренней оболочек троса.

4. Выньте оболочку троса из держателя на катушке зажигания, разогнув держатель.

5. Снимите наружную 1 и внутреннюю оболочки троса с наконечника 2 на щите передка.

6. Под панелью приборов выньте шплинт 1 из пальца и выньте палец 2. Сдвиньте сальник 4 и снимите кронштейн 3.

7. Выньте трос через наконечник на щите передка в салон.

8. Установите новый трос привода дроссельной заслонки в порядке, обратном снятию, и отрегулируйте его.

9. Для регулировки троса ослабьте затяжку гайки 1 крепления троса 2 на секторе 3.

10. Ослабьте затяжку гайки 2 регулировочного болта 1 между верхним 4 и нижним 3 рычагами педали акселератора.

11. Со стороны сектора 3 дроссельной заслонки вытяните трос 1 до упора. При этом верхний рычаг 5 педали акселератора должен упираться в буфер 4 на кронштейне. Затяните гайку 2 крепления троса на секторе. При этом дроссельная заслонка должна быть полностью закрыта.

12. Отведите на себя верхний рычаг 4 педали до упора. При этом дроссельная заслонка должна быть полностью открыта. Удерживая в этом положении верхний рычаг 4 педали, поверните нижний рычаг 3 педали до упора в коврик и затяните гайку 2 регулировочного болта 1.

13. При правильной регулировке при полностью отпущенной педали дроссельная заслонка должна быть полностью закрыта, а верхний рычаг педали — упираться в буфер на кронштейне. При полностью нажатой педали дроссельная заслонка должна быть полностью открыта, и нижний рычаг педали должен упираться в коврик.

14. Откорректируйте положение троса, перемещая наконечник 1 оболочки в кронштейне, ослабив затяжку гаек 2. После корректировки гайки 2 затяните.

Скачать информацию со страницы


↓ Комментарии ↓





Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции
Паспортные данные автомобиля
Ключи автомобиля

Раздел 2. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Правила техники безопасности и рекомендации
Проверка автомобиля перед выездом
Обкатка автомобиля
Инструменты и принадлежности
Пользование домкратом
Буксировка автомобиля

Раздел 3. НЕИСПРАВНОСТИ В ПУТИ

Двигатель не заводится
Неисправности системы впрыска топлива
Перебои в работе двигателя
Автомобиль плохо разгоняется
Двигатель заглох во время движения
Упало давление масла
Перегрев двигателя
Аккумуляторная батарея не подзаряжается
Появились посторонние стуки
Проблемы с тормозами
Прокол колеса

Раздел 4. ДВИГАТЕЛЬ

Полезные советы
Снятие и установка брызговика двигателя
Замена масла и фильтрующего элемента масляного фильтра
Снятие, установка и регулировка натяжения ремня привода вспомогательных агрегатов
Замена опор силового агрегата
Снятие и установка двигателя
Замена уплотнений двигателя
Ремонт привода газораспределительного механизма
Снятие и разборка гидронатяжителей цепей
Сборка («зарядка») и установка гидронатяжителей цепей
Снятие, ремонт и установка распределительных валов
Снятие и установка головки блока цилиндров
Ремонт головки блока цилиндров
Снятие, ремонт и установка промежуточного вала
Снятие, ремонт и установка шатунно-поршневой группы
Снятие, ремонт и установка коленчатого вала
Дефектовка и ремонт блока цилиндров
Система смазки
Система охлаждения
Система питания
Система выпуска отработавших газов

Раздел 5. ТРАНСМИССИЯ

Сцепление
Коробка передач
Карданная передача
Задний мост

Раздел 6. ХОДОВАЯ ЧАСТЬ

Передняя подвеска
Задняя подвеска

Раздел 7. РУЛЕВОЕ УПРАВЛЕНИЕ

Проверка технического состояния рулевого управления
Регулировка зазора в рулевом механизме
Рулевая колонка
Механизм рулевого управления без гидроусилителя
Рулевая трапеция
Механизм рулевого управления с гидроусилителем

Раздел 8. ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы
Прокачка гидропривода тормозной системы
Снятие и установка педали тормоза
Главный тормозной цилиндр
Вакуумный усилитель
Регулятор давления
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз

Раздел 9. ЭЛЕКТРО-ОБОРУДОВАНИЕ

Аккумуляторная батарея
Предохранители и реле
Генератор
Стартер
Система управления двигателем
Освещение и световая сигнализация
Замена выключателей
Звуковой сигнал
Стеклоочиститель
Омыватель ветрового окна
Снятие и установка комбинации приборов

Раздел 10. КУЗОВ

Полезный совет
Замена буферов
Снятие и установка облицовки радиатора
Капот
Снятие и установка переднего крыла
Передняя дверь
Задняя дверь
Крышка багажника
Снятие и установка наружного зеркала заднего вида
Снятие и установка панели приборов
Снятие и установка центральной консоли
Сиденья
Снятие и установка навесного оборудования салона
Отопитель
Замена ветрового и заднего стекол
Снятие и установка ремней безопасности
Снятие и установка задней полки
Уход за кузовом
Антикоррозионная защита кузова

Раздел 11. УХОД ЗА АВТОМОБИЛЕМ

Проверка автомобиля перед выездом
Мойка автомобиля

Раздел 12. ПОКУПКА ЗАПАСНЫХ ЧАСТЕЙ

Моторное масло
Трансмиссионные масла
Пластичные смазки
Охлаждающие жидкости
Тормозная жидкость

Раздел 13. ПОЕЗДКА НА СТО

Полезные советы

Раздел 14. ЗИМНЯЯ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ

Как подготовить автомобиль к зиме
Рекомендации по пуску двигателя в сильный мороз
Что полезно купить к зиме
Полезные зимние советы

Приложения

Приложение 1. Основные данные для регулировок и контроля
Приложение 2. Заправочные объемы
Приложение 3. Лампы
Приложение 4. Подшипники качения
Приложение 5. Моменты затяжки ответственных резьбовых соединений
Приложение 6. Горючесмазочные материалы, эксплуатационные жидкости, автопрепараты
Приложение 7. Перечень сертифицированных моторных масел
Приложение 8. Манжеты
Приложение 9. Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала
Приложение 10. Зарубежные аналоги горючесмазочных материалов и эксплуотационных жидкостей
Приложение 11. Топливо

Схемы электрооборудования

Условные обозначения к электросхемам ВАЗ 31105

Табличные данные

Таблица 12.2 Отечественные и зарубежные масла, рекомендованные для автомобилей для автомобилей ГАЗ
Таблица 12.3 Трансмиссионные масла для коробки передач, заднего моста и крестовин карданного вала
Таблица 12.4 Пластичные смазки
Таблица 12.5 Охлаждающая жидкость
Таблица 12.6 Тормозная жидкость
Таблица 14. 1 Температурная поправка к показаниям ареометра при измерении плотности электролита
Таблица 14.2 Плотность электролита при 25 °С, г/см3
Таблица 14.3 Характеристики зимних масел
Таблица 14.4 Температурный диапазон применения универсальных моторных масел (по классификации SAE)
Таблица 14.5 Соответствие классов вязкости моторных масел по классификациям SAE и России
Таблица 1.1 Технические характеристики автомобиля
Таблица 4.1 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей головки блока цилиндров двигателя мод. ЗМЗ-40621
Таблица 4.2 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей промежуточного вала двигателя мод. ЗМЗ-40621
Таблица 4.3 Размерные группы поршней, шатунов и пальцев двигателей мод. 402
Таблица 4.4 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей шатунно-поршневой группы двигателя мод. 40621
Таблица 4.5 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей коленчатого вала двигателя мод. 40621
Таблица 4.6 Размерные группы цилиндров и поршней двигателя ЗМЗ-40621
Таблица 5.1 Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей сцепления
Таблица 5.2 Номинальные размеры и посадки сопрягаемых деталей коробки передач
Таблица 5.3 Номинальные размеры и посадки сопрягаемых деталей карданной передачи
Таблица 5.4 Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей заднего моста
Таблица 5.5 Тип и размер регулировочных колец ведущей шестерни главной передачи
Таблица 9.1 Цепи, защищаемые плавкими предохранителями
Таблица 9.2 Цвет корпуса предохранителей
Таблица 9.3 Коды неисправностей системы управления двигателем ЗМЗ-4062
Таблица 10.1 Антикоррозионные составы для обработки кузова
Таблица 11.1 Примерный комплект средств для ухода за автомобилем
Таблица 12.1 Температурный диапазон применения моторных масел (классификация по SAE)

Купить запчасти ГАЗ-24 Волга Поломка с быстрой доставкой в ​​любую страну мира или самовывозом в Санкт-Петербурге

Раздел

Эмблемы и декор001-049

Бамперы, молдинги, отделка 050-089

Детали салона автомобиля090-119

Вентиляция дверей автомобиля120-139

Пластиковый салон140-179

Уплотнения и прокладки180-249

Двигатель250-269

Масло моторное270-279

Система питания двигателя 280-294

Выхлопная система двигателя295-299

Система охлаждения двигателя300-309

Тормозная система310-329

Сцепление430-343

Коробки передач344-359

Карданные валы и задний мост360-379

Электрическая система380-428

Приборная панель и радио429-439

Свет и лампы440-479

Стекло и зеркала480-529

Расходные материалы подвески автомобиля530-569

Подвеска автомобиля570-590

Рулевая машина592-618

Детали кузова и рама619-679

Стеклоочиститель и омыватель лобового стекла680-692

Предметы интерьера, ткани и ковры720-749

Колеса, шины и колпаки750-769

Выводы770-799

Другие компоненты800-829

Инструменты и съемники830-849

Крепеж850-899

Переиздание книг об автомобилях900-906

Автомобильные книги900-924

Подарки для автомобиля925-949

Показать все

Карбюратор К-151 автомобиля ГАЗ-3110

Карбюратор следует снимать с двигателя в основном для промывки от грязи и смол, так как большинство его систем и элементов можно отремонтировать и отрегулировать без демонтажа

Снимите воздушный фильтр.

Отвернуть винт 6 крепления тяги 2 к рычагу воздушной заслонки, отвернуть винт 1 крепления тяги к кронштейну и отсоединить тягу от карбюратора

Отвернуть гайку 7 крепления троса акселератора к сектору привода дроссельной заслонки, сдвиньте сальник 5, отверните гайку 4 и снимите шток 3 с кронштейна и сектора привода дроссельной заслонки.

После ослабления хомутов снимите шланги подачи топлива 2 и слива 3 со штуцеров карбюратора, шланг 1 системы вентиляции картера, вакуумный шланг управления экономайзером принудительного холостого хода (ЭПХХ) с задней части карбюратора и шланг 5 к электромагнитному клапану системы ЭПХХ, к вакууму — к корректору распределителя зажигания 7 и к термовыключателю рециркуляции ОГ 4

Отсоедините провода 6 от системного микровыключателя EPHX.

Отверните четыре гайки 1 крепления карбюратора к впускному патрубку, снимите держатель троса 2 и разберите карбюратор.

Разборка

Не рекомендуется откручивать винты крепления дроссельных заслонок на полуосях и снимать демпферы без крайней необходимости, так как их смещение может привести к заклиниванию демпферов в каналах.

Латунные соединительные трубки каналов, запрессованные в корпус, снимать не следует во избежание нарушения их герметичности.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка сжатым воздухом без разборки не устраняет заедание дроссельной и воздушной заслонок и не приводит к полной очистке жиклеров и каналов от отложений.

Отсоедините шток воздушной заслонки 1 от профильного рычага, вынув шплинт 2 из отверстия на его загнутом конце.

Отверните семь винтов крепления крышки к корпусу и снимите крышку карбюратора

Отвернуть два винта крепления корпуса дроссельной заслонки и, высвободив соединительную серьгу, снять корпус

Отвернуть три крепежных винта 1 и снять крышку 2 вакуумной диафрагмы стартера карбюратора.

На обратной стороне крышки карбюратора выведите отогнутый конец штока диафрагмы курка карбюратора из зацепления с рычагом курка

Снимите мембрану 1 с крышки карбюратора.

Отсоединить пружину воздушной заслонки 1 от штифта крышки

Открутить два винта 2 и прочистить крышку 3 вентиляционного канала поплавковой камеры

Открутить винт крепления 4 и прочистить распылитель 5 экономостата.

Выверните крепежные винты и снимите рычаги привода спускового крючка.

Осторожно снимите теплоизоляционную прокладку с нижнего фланца монтажного корпуса.

Удалите два винта 1 микропереключателя 2 системы EPHX. Выньте шплинт 4 и снимите рычаг управления воздушной заслонкой 3 вместе с профильным рычагом 5 с оси.

Отвинтить заглушку 1 отверстия оси поплавка и снять находящуюся под ней алюминиевую уплотнительную шайбу отсечной клапан

Отвинтить седло 2 от корпуса карбюратора.

Отверните четыре крепежных винта 1 и СНИМИТЕ крышку 2 ускорительного насоса вместе с рычагом.

Снимите диафрагму ускорительного насоса и расцепляющую пружину, расположенную под ней.

Открутить полый болт подачи топлива 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами ​​3

Вынуть винт подачи топлива 1 из коллектора 2 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Отвинтить сливную пробку с уплотнительной шайбой со стенки поплавковой камеры.

С помощью тщательно подобранной отвертки (во избежание повреждения деталей из латуни) отвернуть от корпуса 9 жиклеры воздушный 3 и топливный 2 главной дозирующей системы, жиклеры воздушные 4 и 5 системы холостого хода и переходной системы0003

Вывернуть резьбовые пробки 1, расположенные по бокам корпуса, и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками

Вывернуть полый винт подачи топлива 6 крепления форсунки ускорительного насоса и снять форсунку 7 вместе с уплотнительными алюминиевыми шайбами.

Отверните три винта крепления и снимите блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.

Если необходимо заменить мембрану EPHX, отвинтите четыре винта крепления клапана EPHX и снимите узел клапана

Затем, осторожно отделив клапанную крышку от диафрагмы, снимите диафрагму вместе с пружиной с корпуса клапана.

для разборки механизма привода дроссельной заслонки необходимо отвернуть гайки крепления деталей привода на осях заслонки, предварительно разметив расположение деталей на осях, и снять детали

После разборки промыть карбюратор детали в бензине или растворителе, затем продуйте все каналы в деталях карбюратора сжатым воздухом.

Сборка и установка

Сборка узлов карбюратора и самого карбюратора в целом, а также его установка на двигатель производится в порядке, обратном разборке, с учетом следующего:

  • 1 Необходимо проверить сопрягаемые поверхности корпуса дроссельной заслонки на наличие забоин и трещин.
  • 2. Проверить легкость поворота створок в корпусе и четкость их возврата в исходное положение после снятия усилия.
  • 3. Проверить сопрягаемые поверхности корпуса карбюратора на наличие забоин и коробления в районе отверстий под винты крепления.
  • 4. Все картонные, паронитовые и резиновые прокладки необходимо заменить новыми.
  • 5. Винты, соединяющие детали корпуса карбюратора, следует затягивать туго, но без чрезмерных усилий, которые могут привести к деформации деталей из мягких сплавов.
  • 6. Гайки крепления карбюратора к впускной трубе двигателя следует затягивать без чрезмерных усилий и только на холодном двигателе.
  • 7. После сборки и установки карбюратор необходимо отрегулировать

Регулировка

Регулировка уровня топлива в поплавковой камере производится при снятой крышке карбюратора.

Можно, не отсоединяя спусковой тяги, открутить винты крепления крышки, приподнять ее и, сняв прокладку, повернуть крышку в сторону, насколько позволяют зазоры в местах крепления тяги.

Закачать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до стабилизации уровня

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно быть 21,5 мм

При уровне топлива ниже установленного , необходимо отогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана

При поднятом язычке отогнуть его вниз.

После каждого загибания язычка необходимо отвернуть сливную пробку поплавковой камеры, слить из нее бензин и, завинтив пробку на место, повторно прокачать бензин рычагом ручной подкачки топливного насоса

Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр воздушная заслонка рукояткой привода

Затем лезвием отвертки открыть воздушную заслонку настолько, насколько позволяет рычажный механизм

Частота вращения двигателя должна быть 2500-2700 мин. Если он отличается от указанного, ослабьте контргайку на регулировочном винте, упирающемся в профильный рычаг, завинтите или отверните этот винт.

Плотно затяните контргайку после завершения регулировки.

Отрегулировать систему холостого хода на прогретом двигателе с подключенным к ней тахометром.

Для этого при работающем двигателе установить винт качества 2 в положение, обеспечивающее максимальные обороты холостого хода.

Затем с помощью винта №1 установить частоту увеличенную на 100-120 мин. После этого закручивать винт качества до снижения оборотов на 100-120 мин.

Такой способ регулировки позволяет выполнить нормы выбросов. Более точную настройку рекомендуется проводить с помощью газоанализатора.

Проверка

Проверка работы ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива

При резком открытии дроссельных заслонок из форсунки ускорительного насоса должна выходить равномерная сильная струя бензина, достигая каналов корпуса дроссельной заслонки, не касаясь стенок диффузоров

Неравномерная и изогнутая струя свидетельствует о частичном засорении каналов распылителя

При отсутствии струи убедитесь, что винт подачи топлива распылителя и выпускной клапан расположены в нем чистые и в хорошем состоянии.

При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как описано выше.

Проверка блока управления и клапана ЭПХХ

1. Помимо вышеперечисленных элементов, система питания содержит блок управления ЭПХХ 1 и электромагнитный клапан 2, установленные в моторном отсеке.

Вместе с пневмоклапаном и микропереключателем, установленными на карбюраторе, эти устройства образуют систему ЭПХГ, отключающую подачу топлива в режиме принудительного холостого хода и предотвращающую самовсасывание двигателя после выключения зажигания.

2. Оба устройства неразборные и в случае выхода из строя подлежат замене.

3. Проверка исправности электромагнитного клапана осуществляется непосредственно на автомобиле. Для этого на холостом ходу двигателя снимите любой из проводов со штекера клапана. Двигатель должен немедленно остановиться.

Продолжительная работа двигателя с исправными карбюраторными системами и воздушным клапаном EPHX указывает на неисправность электромагнитного клапана.

4. Для проверки исправности блока управления ЭПХХ подключить вольтметр к проводу, соединяющему электромагнитный клапан с блоком управления, и к «массе»

На холостом ходу и при повышенных оборотах напряжение на штекере электромагнитного клапана должно быть не менее 12 В.

Затем, увеличив частоту вращения коленчатого вала до 2000-3000 мин -1 , резко закрыть дроссельную заслонку. В момент закрытия дросселя и до снижения скорости до 1100 мин напряжение на электрической вилке не должно иметь магнитного клапана.

Если напряжение остается неизменным при отпускании дроссельной заслонки, следует отсоединить любой провод от микропереключателя EPHX карбюратора.

Если при частоте вращения коленчатого вала более 1600-1800 мин 1 обнаруживается падение напряжения до 0,5 В и менее, то в микровыключателе имеется короткое замыкание или нарушена его установка.

Если напряжение не падает, неисправен блок управления. Косвенно эту неисправность подтверждает работа двигателя от самовоспламенения после выключения зажигания.

Воздушный фильтр

Замена элемента воздушного фильтра

  • 1. Отсоедините шланг 3 вентиляции картера. Отсоедините четыре пружинных зажима 1 и снимите крышку фильтра 2.
  • 2. Снимите фильтрующий элемент.
  • 3. Протрите внутреннюю часть корпуса фильтра и крышки. При этом следить, чтобы в карбюратор
  • не попала пыль и грязь.

  • 4. Установите новый фильтрующий элемент в корпус фильтра, закройте крышку и закрепите пружинными зажимами. Установите шланг вентиляции картера.
Замена и регулировка штока воздушной заслонки карбюратора

  • 1. Ослабьте винт 4 и вытащите шток 1 из рычага управления воздушной заслонкой. Ослабьте винт 2 и снимите крышку 3 штока с кронштейна на карбюраторе.
  • 2. Не снимая кожуха, вытяните из него стержень за ручку в салон автомобиля.

Для замены кожуха тяги отверните гайку на кронштейне под рулевой колонкой и вытяните кожух тяги в салон.

  • 3. Вставьте новую тягу в корпус с внутренней стороны и закрепите ее винтом на рычаге управления воздушной заслонкой.

Если кожух снимался, необходимо сначала установить кожух тяги из салона и закрепить его гайкой на кронштейне, затем вставить в него тягу.

4. Отрегулируйте шток воздушной заслонки. для этого нажмите до упора на ручку тяги, расположенную под рулевой колонкой.

Ослабьте винт 4 и полностью откройте воздушную заслонку, повернув рычаг 5 привода заслонки. Затем затяните винт 4.

Потяните ручку тяги на себя до упора, воздушная заслонка должна полностью закрыться. Если этого не произошло, ослабьте винт 1 и перемещением оболочки 2 тяги в кронштейне 3 добейтесь полного закрытия воздушной заслонки.

Повторно проверьте открытие и закрытие воздушной заслонки, перемещая регулятор тяги от упора до упора.

Данные калибровки карбюратора К-151

Основная камера:

  • Диаметр диффузоров 23 мм
  • Смесительная камера диаметром 32 мм
  • Производительность главного топливного жиклера 225 см 3 /мин
  • Мощность главного жиклера 330 см 3 /мин
  • Система холостого хода и переходник, производительность 95 см 3 /мин
  • Производительность первого жиклера холостого хода и жиклера переходной системы 85 см 3 /мин
  • Эмульсионный жиклер холостого хода емкостью 280
  • Производительность второго жиклера холостого хода 330
  • Ускоритель подачи насоса за 10 полных ходов 10±2,5 см 3 /мин
  • Уровень топлива от верхней плоскости корпуса 21,5±1,5 мм
  • Зазор у нижней кромки воздушной заслонки после пуска 6±1 мм

Вторичная камера:

  • Диаметр рассеивателей 26 мм
  • Смесительная камера диаметром 36 мм
  • Производительность главного топливного жиклера 380 см 3 /мин
  • Мощность главного жиклера 330 см 3 /мин
  • Жиклер холостого хода и система адаптера, мощность 150 куб.
