Динамометрический ключ своими руками, в домашних условиях
При закручивании гаек и болтов (особенно в процессе ремонта шарниров подвески, впускного коллектора и других узлов автомобиля) необходимо соблюдать строго обозначенный момент затяжки. Подробную информацию о допустимых значениях можно без проблем найти в интернете.
Благодаря соблюдению точного момента затяжки гаек и болтов сопрягаемые поверхности более плотно и равномерно прилегают друг к другу. Именно для затяжки с определенным усилием и используется динамометрический ключ, который бывает механическим и полуавтоматическим.
Стоит такой инструмент недешево, поэтому покупать его, чтобы попользоваться им пару раз — не имеет смысла. Конечно, если есть лишние деньги, то можно и купить динамометрический ключ. Однако если ваша основная цель — сэкономить и обойтись подручными средствами, то в данном случае разумнее сделать почти динамометрический ключ своими руками.
Читайте также:
Арматурогиб из шатуна с пальцем и металлолома
Содержание
- 1 Принцип работы инструмента
- 1.
1 Зачем считают Ньютоны и метры - 1.2 Купить или сделать?
- 1.
- 2 Самодельный динамометрический ключ без шкалы
- 3 Затяжка с помощью ручных весов
- 3.1 Что понадобится для работы:
- 3.2 Процесс затяжки
1 Зачем считают Ньютоны и метрыПринцип работы инструмента
Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.
Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.
Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается.
Таким образом, исключается вероятность того, что резьба сорвется.
Читайте также:
Как сделать мини версию экскаватора своими руками
Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.
Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.
Зачем считают Ньютоны и метры
Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.
Читайте также:
Как сделать войлочный круг для маленькой болгарки
Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.
Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.
Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.
Читайте также:
Метод изготовления шлифовальных насадок для УШМ
Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.
Купить или сделать?
В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.
Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.
Самодельный динамометрический ключ без шкалы
Данный вариант самодельного ключа не имеет шкалы, как на заводском динамометрическом, но момент затяжки на нём все-таки можно отрегулировать. Этот простой ручной инструмент используется для приложения одинакового усилия при закручивании гаек и болтов. Благодаря системе, которая срабатывает при определённой нагрузке, становится понятно, что достигнут нужный предел. О том, как сделать динамометрический ключ своими руками, читайте ниже.
Этот инструмент очень прост в изготовлении, при этом он может быть гораздо надёжнее заводских ключей, и даёт большой момент при затяжке гаек или болтов, благодаря длине рукоятки. Чтобы сделать самодельный динамометрический ключ без шкалы самому, потребуются очень простые и доступные материалы:
- отрезок полдюймовой стальной трубы;
- две пластины толщиной 5 мм с отверстиями диаметром 12 мм;
- длинный болт с гайкой подходящего диаметра;
- одна самодельная толстостенная шайба;
- пружина и металлический шарик от подшипника.
К стальной полдюймовой трубке привариваем «уши», изготовленные из металлической пластины толщиной 5 мм. Между пластинами помещаем толстостенную шайбу и фиксируем ее при помощи стального «пальца».
Внутрь трубки устанавливаем толкатель с шариком от подшипника (в нем предварительно нужно сделать небольшое углубление, равное ½ диаметра шарика). Вслед за толкателем устанавливаем пружину и прижимаем болтом с гайкой, которая приваривается к торцу полдюймовой трубки. Еще одно углубление под шарик необходимо сделать в самой толстостенной шайбе.
На последнем этапе работ к шайбе останется только приварить рычаг — например, из небольшого отрезка трубы. Обратите внимание, чем длиннее будет рычаг, тем меньшее усилие придется прикладывать при закручивании гаек или болтов. К рычагу приваривается ключ под торцевые головки.
Прилагаемое усилие легко регулируется при помощи прижимного болта. Чем больше закручивать болт, тем большее усилие необходимо будет приложить при закручивании.
Вот такой практичный самодельный динамометрический ключ без шкалы можно сделать своими руками из подручных и недорогих материалов.
Сделай и себе этот простой и нужный инструмент!!!
Затяжка с помощью ручных весов
Как вариант, в качестве замены заводского или самодельного динамометрического ключа в виде трещотки можно взять обычный гаечный или накидной ключ. Крепим к нему ручные весы типа «кантер» или «безмен» (или можно, например, взять с цифровым дисплеем), и затягиваем болт или гайку. Тоже вполне себе рабочий вариант в домашних условиях, если под рукой нет вообще ничего.
Для затяжки гаек или болтов с определенным усилием с помощью ручных весов чаще всего будет достаточно «безмена» на 20-30 кг и отрезка стальной трубы длиной 50 см (но можно и меньше) с подходящим внутренним диаметром — не менее 25–30 мм, чтобы можно было надеть на ключ. В том случае, если требуется затяжка больших моментов, нужно подбирать соответствующие весы.
Что понадобится для работы:
- ключ гаечный (рожковый или накидной) на который надевается кусок стальной трубы длиной около 40–50 см;
- пружинный кантер (ручные весы) с «лимитом» примерно до 20–30 кг. Можно также использовать для изготовления динамометрического устройства электронные весы.
Можно также использовать для изготовления динамометрического устройства электронные весы.Процесс затяжки
Для начала надо установить накидной или рожковый ключ на болт или гайку, а за другой конец цепляем крючок ручных весов. Заранее рассчитав необходимое усилие, тянем за кольцо весов, выдерживая при этом 90 градусов, до достижения требуемого значения.
Таким образом, даже не имея в гараже или мастерской под рукой динамометрического ключа, можно затянуть гайку и болтовое соединение с необходимым усилием и точным моментом.
Как обойтись без динамометрического ключа
Андрей Васильев
Задать вопрос
Типы динамометрических ключей по видам приводного механизма.

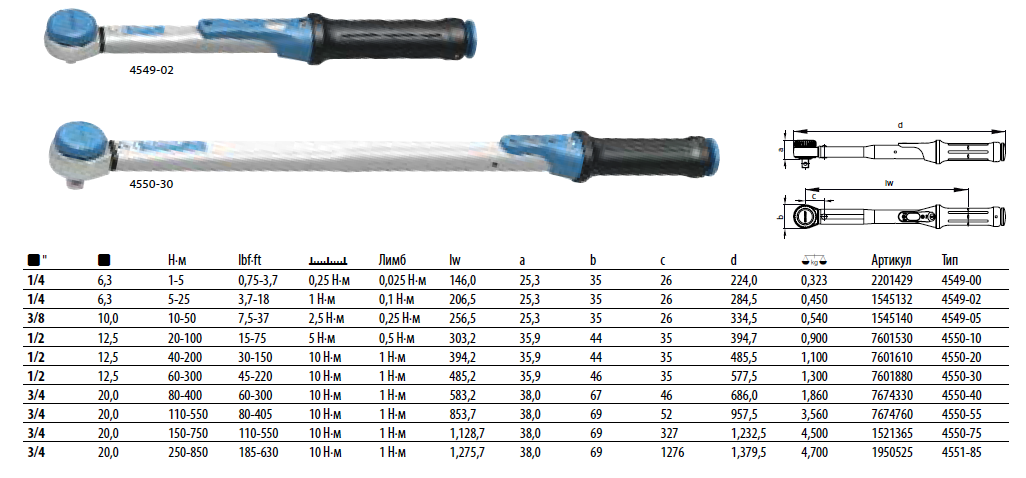

1. Привод в виде квадрата наиболее распространенный удобный и дешевый вид привода, предназначен для использования с торцевыми шести или двенадцатигранными головками под соответствующий квадрат.
Могут использоваться также специальные удлинители и карданные шарниры
виды динамометрических ключей
1.
1. Квадрат 1/4″ = 6,3 мм усилие от 0 до 30 Нм.
1.2. Квадрат 3/8″ = 10 мм усилие от 5 до 55 Нм
1.3. Квадрат 1/2″ = 12,5 мм усилие от 20 до 300 Нм наиболее распространенный типоразмер приводного квадрата
1.4. Квадрат 3/4″ = 20 мм усилие от 80 до 1500 Нм
1.5. Квадрат 1″ = 25 мм усилие от 600 до 2000 Нм
1.6. Квадрат 1 1/2″ = 40 мм усилие от 1500 до 3000 Нм
При относительно не больших усилиях, возможно использовать для затяжки специальные головки с насадками под шлиц(IS), внешний и внутренний шестигранник(IN), TORX(TX), крест(PH) или крест(PZ), звезда и т.д.
У отдельных марок ключей(на пример DREMOMETR) затяжку можно производить прикладывая усилие к любым частям динамометрического ключа.
Динамометрические ключи с приводом в виде квадрата делают абсолютно все производители, кто только отважится производить динамометрический инструмент
2. Динамометрические ключи имеют, также крепление с прямоугольным пазом
динамометрический ключ рожковый с насадками
для специальных быстросъемных насадок SE.
Специальный фиксирующий штифт гарантирует удобство и быстроту работы. Используются два типоразмера 9х12 и 14х18 мм.
Усилия вставки 9х12 в диапазоне от 0 до 150 Нм.
Усилие вставки 14х18 в диапазоне от 40 до 400 Нм
Находят применение, при работе в труднодоступных и неудобных местах. Очень универсальны.
Все насадки изготовлены таким образом, что позволяет им работать с динамометрическим инструментом без потери качества затяжки.
Насадки бывают*:
2.1. Насадки рожковые от 7 до 41 мм
2.2. Насадки накидные от 7до 41 мм
2.3. Насадки с открытым зевом 10 до 22 мм(используют для закручивания длинных шпилек и длинных болтов или винтов)
2.4. С трещоткой под квадрат от 1/4″ до 3/4″ для торцевых головок
2.5. С квадратом от 1/4″ до 3/4″для торцевых головок
2.6. Под шестигранник 1/4” или 5/16” для отверточных вставок
2.7. С реверсивной трещоткой под кольцевой ключ. 10 13 17 19 мм
2.8. Насадки приварные для исполнительного инструмента
При использовании насадок необходимо производить затяжку держась СТРОГО за средину ручки ключа.
Прикладывать усилия к другим частям динамометрического инструмента ЗАПРЕЩЕНО.
Данные насадки выпускаются многими производителями динамометрического инструмента. Формально они взаимозаменяемы, но лучше использовать насадки того же производителя, что и динамометрический ключ.
3. Приводной механизм, у динамометрических ключей, бывает также цилиндрического вида. Система замены с быстрой подгонкой со штифтовым фиксатором обеспечивает гибкое и быстрое выполнение задачи
Позволяет работать с болтовыми соединениями в тесных и труднодоступных местах, можно работать как в прямом так и в боковом направлении.
К сожалению, единый стандарт для производителей данного типа инструмента нет. У компании GEDORE из 3. То есть 16 мм, 22 мм и 28 мм. У некоторых производителей типоразмеров 5.
Усилия для инструмента с диаметром цилиндра 16 мм составляет от 0 до 400 Нм, для динамометрических ключей с цилиндром 22 мм составляет от 110 до 850 Нм и при диаметре цилиндра 28 мм от 520 до 1000 Нм.
*
Все насадки изготовлены таким образом, что позволяет им работать с динамометрическим инструментом без потери качества затяжки.
Насадки бывают*:
2.1. Насадки рожковые от 7 до 75 мм(есть и дюймовые размеры)
2.2. Насадки накидные от 7до 80 мм(есть и дюймовые размеры)
2.3. Насадки с открытым зевом 10 до 27 мм(используют для закручивания длинных шпилек и длинных болтов или винтов)
2.4. С трещоткой под квадрат от 3/8″ до 3/4″ для торцевых головок
2.5. С квадратом от 3/8″ до 3/4″для торцевых головок
2.6. С шестигранным окончанием от 3 до 8 мм
При использовании насадок необходимо производить затяжку держась СТРОГО за средину ручки ключа. Прикладывать усилия к другим частям динамометрического инструмента ЗАПРЕЩЕНО.
У различных производителей, есть достаточно большой ассортимент насадок различного назначения, но с точки зрения автора у GEDORE, оптимальный подбор наконечников динамометрического инструмента, который позволяет решить практически любые задачи монтажа оборудования и металлоконструкций.
Причем, все имеется на складе в Москве.
*даны инструменты, имеющиеся в ассортименте компании GEDORE
лучших динамометрических ключей 2022 года | Ручные и цифровые динамометрические ключи
Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Мы можем заработать комиссию, если вы покупаете по ссылке.
Как мы тестируем снаряжение.
Независимо от того, занимаетесь ли вы ремонтом автомобиля или ремонтируете его самостоятельно, всегда держите наготове эти одобренные экспертами динамометрические ключи.
По
Джеймс Фицджеральд
Популярная механика; Предоставлено Тектон
Динамометрический ключ является важным инструментом, когда вам нужно затянуть гайки и болты, используя очень определенное усилие закручивания, известное как крутящий момент. Это часто необходимо при ремонте автомобиля, когда вам может потребоваться затянуть определенные болты до значения, указанного производителем автомобиля.
Но их применение этим не ограничивается, поскольку в сантехнике, ОВК (отопление, вентиляция и кондиционирование воздуха) и в строительной отрасли также регулярно используются динамометрические ключи. В результате такого разнообразия областей применения существует несколько различных типов, размеров и характеристик, которые могут повлиять на функциональность конкретного динамометрического ключа. Чтобы помочь вам определить, какой ключ лучше всего подходит для ваших нужд, читайте дальше, чтобы узнать, какие факторы вы должны учитывать при покупке, а также мои восемь лучших рекомендаций по динамометрическим ключам.
Лучшие динамометрические ключи
Лучший в целом
Динамометрический ключ Tekton с приводом на ½ дюйма
Тектон36 долларов на АМАЗОН
Подробнее
36 долларов на АМАЗОН
Лучшая цена
Динамометрический ключ EPAuto с приводом 1/2 дюйма
ЭПАвто33 доллара на АМАЗОН
Подробнее
33 доллара на АМАЗОН
Лучший цифровой динамометрический ключ
Электронный динамометрический ключ GearWrench с приводом ½ дюйма
GearWrench163 доллара на АМАЗОН
Подробнее
163 доллара на АМАЗОН
Лучший набор из 3 предметов
Набор динамометрических ключей Pittsburgh Pro Click Type
Питтсбург Про73 доллара на амазонке
Подробнее
73 доллара на амазонке
Динамометрический ключ Best Click
Микрометрический регулируемый динамометрический ключ CDI Comfort Grip
КДИ179 долларов на АМАЗОН
Подробнее
179 долларов на АМАЗОН
Динамометрический ключ Best Beam
Динамометрический ключ с двухсторонним приводом Tooluxe
Тулюкс23 доллара на амазонке
Подробнее
23 доллара на амазонке
Лучший регулируемый динамометрический ключ
Цифровой регулируемый динамометрический ключ с желтой курткой
Желтая куртка199 долларов на АМАЗОН
Подробнее
199 долларов на АМАЗОН
Лучший динамометрический ключ с разрезной балкой
Olsa Tools Динамометрический ключ с разрезной балкой
Олса Инструменты168 долларов на OLSATOOLS.
COMПодробнее
168 долларов на OLSATOOLS.COM
COMЗагрузи больше
Показывай меньше
Эксперт: Я писатель-фрилансер по благоустройству дома с более чем десятилетним опытом работы в различных сферах. Я использовал динамометрические ключи на протяжении всей своей профессиональной карьеры в жилищном строительстве, а также в личной жизни, работая с автомобилями. Совсем недавно я широко использовал свои динамометрические ключи при замене двигателя в моем Ford F250 1985 года. Моя работа появилась в Bob Villa , Семейный мастер на все руки и Ель .
Типы динамометрических ключей
▶ Щелчок: Динамометрический ключ со щелчком является наиболее распространенным вариантом благодаря простоте использования и относительной доступности. Он получил свое название от слышимого «щелчка», который звучит, когда вы затягиваете гайку или болт до нужного значения.
Чтобы установить значение крутящего момента, поверните вращающийся диск на основании рукоятки по часовой стрелке, чтобы увеличить крутящий момент, и против часовой стрелки, чтобы уменьшить его, пока индикатор не совместится с отметками значения крутящего момента на рукоятке.
▶ Балка: Динамометрический ключ с балкой имеет длинный рычаг («балка»), который проходит от головки ключа к шкале у основания, которая измеряет крутящий момент. Следовательно, нет необходимости устанавливать крутящий момент в соответствии со спецификацией, которую вы ищете; просто затягивайте крепеж до тех пор, пока на шкале не отобразится предполагаемое значение крутящего момента. Как правило, это самый недорогой вариант динамометрического ключа и один из самых точных, что делает его желанным как для профессионалов, так и для домашних мастеров. Балочный динамометрический ключ также может быть быстрее и проще в использовании, чем модель с защелкой, если вы затягиваете несколько гаек и болтов с разным крутящим моментом, потому что вам не нужно сбрасывать значение крутящего момента для каждого крепежа.
▶ Раздельная балка: Динамометрический ключ с разъемной балкой представляет собой динамометрический ключ с защелкой и другим механизмом установки значения крутящего момента. В отличие от поворота ручки, вы поворачиваете небольшой диск, расположенный посередине ручки. Затем вы затягиваете крепеж до тех пор, пока не услышите щелчок гаечного ключа. Основное преимущество ключа с разрезным стержнем по сравнению со стандартным щелчковым ключом заключается в том, что установка значения крутящего момента с помощью циферблата выполняется значительно быстрее, чем вращение ручки по всей длине рукоятки. Эта экономия времени особенно ценна, если вы затягиваете несколько креплений с разными значениями крутящего момента. Основным недостатком является то, что модели с расщепленной балкой часто дороже, чем большинство гаечных ключей.
▶ Цифровой: Цифровой динамометрический ключ оснащен ЖК-дисплеем, на котором можно установить значение крутящего момента и зарегистрировать крутящий момент, прилагаемый к крепежному элементу при затягивании.
Затем гаечный ключ уведомляет вас, когда вы достигаете желаемого значения крутящего момента, одним или несколькими способами: звуковым сигналом, вибрацией рукоятки, мигающим светом на экране или их комбинацией. Цифровой динамометрический ключ является наиболее точным и простым в использовании, но обычно и самым дорогим.
Полезные инструкции: Как пользоваться динамометрическим ключом • Извлеките ржавый болт за 10 простых шагов • Как заменить спущенную шину
На что еще обратить внимание при покупке динамометрического ключа
Диапазон крутящего момента
Крутящий момент может быть измерен либо по имперской шкале в фут-фунтах или дюйм-фунтах, либо по метрической шкале в ньютон-метрах. Большинство механических динамометрических ключей (со щелчком, балкой и с разделенной балкой) имеют двухдиапазонную шкалу с футами или дюйм-фунтами на одной стороне и соответствующей шкалой ньютон-метров на другой. Цифровые динамометрические ключи обычно включают в себя все три, которые вы можете переключать на их ЖК-экранах.
В зависимости от ключа диапазон крутящего момента может составлять от 0 до 300 фут-фунтов, от 0 до 1000 дюймов-фунтов или от 0 до 400 ньютон-метров. Для выполнения большинства автомобильных работ вам понадобится гаечный ключ с диапазоном от 10 до 150 футов-фунтов или от 10 до 200 дюймов-фунтов (и соответствующий ньютон-метр). Меньший диапазон от 10 до 80 футов обычно достаточен для сантехнических работ или работ в области ОВКВ.
Размер привода
«Привод» динамометрического ключа представляет собой квадратную деталь, которая выступает из головки ключа и служит местом соединения торцевого привода. Таким образом, размер привода динамометрического ключа должен соответствовать размеру гнезда. Кроме того, максимальный крутящий момент, который может выдержать ключ, сильно зависит от размера привода. Большие приводы обычно соответствуют более высоким значениям крутящего момента. Длина рукоятки также влияет на величину крутящего момента, который может создать ключ, поэтому больший привод также соответствует более длинной рукоятке.
Меньшие размеры привода и более короткая длина рукоятки имеют самый низкий диапазон крутящего момента, но им также легче маневрировать в тесных и замкнутых пространствах (например, гайки и болты глубоко внутри моторного отсека вашего автомобиля). Приводы большего размера обеспечивают наибольший крутящий момент, но они лучше всего подходят для задач, где у вас достаточно места для работы с более длинной рукояткой (например, для затягивания зажимных гаек).
Динамометрические ключи чаще всего доступны с приводами ¼, ⅜ и ½ дюйма; последние два размера являются наиболее популярными и универсальными для автомобильного применения. ¼-дюймовый привод обычно используется в электроинструментах и хорошо работает с небольшими двигателями (например, с ландшафтным оборудованием), а также с компонентами сантехники и систем отопления, вентиляции и кондиционирования воздуха.
Другие обзоры инструментов: Протестировано: зубчатый ключ 89620 Динамометрическая отвертка • Лучшие автомобильные инструменты для обслуживания автомобиля • Лучшие наборы гаечных ключей • Ваш набор инструментов не будет полным без серповидного ключа
Точность
Поскольку основная цель использования динамометрического ключа состоит в том, чтобы гарантировать, что гайки и болты, которые вы затягиваете, находятся в очень узком диапазоне крутящего момента, способность ключа точно измерять прилагаемый крутящий момент ключ к предотвращению недостаточного или чрезмерного затягивания.
Производители динамометрических ключей проводят калибровочные испытания для измерения точности ключа. Показатели точности в среднем составляют около ±4 процента от значения крутящего момента, указанного на шкале гаечного ключа, хотя ключи более высокого класса могут быть откалиброваны с точностью до ±2 процента. Многие модели высокого класса также поставляются с сертификатом калибровки, подтверждающим, что приобретенный вами ключ был откалиброван перед упаковкой.
Джеймс Фицджеральд // Эксперт Джеймс Фицджеральд полагался на свои динамометрические ключи при замене двигателя своего Ford F250 1985 года.
При составлении рекомендаций я включил широкий спектр типов ключей, чтобы вы могли найти динамометрический ключ, наиболее подходящий для ваших нужд. Итак, если вам нужен щелчок, луч, разделенный луч или цифровой динамометрический ключ, я вас обеспечиваю. Я также включил набор из трех частей с наиболее распространенными и полезными размерами дисков для решения как можно большего количества различных приложений.
Я лично владею и тщательно протестировал два из перечисленных ниже продуктов. В остальном я учитывал отзывы покупателей на таких сайтах, как Amazon и Home Depot; исследовал другие статьи, опубликованные на авторитетных сайтах, в которых рассматривались динамометрические ключи; и опирался на свой опыт использования динамометрических ключей различных типов и марок во время работы.
Лучший в целом
Тектон
Динамометрический ключ Tekton с приводом на ½ дюйма
Сейчас скидка 18%
36 долларов на АМАЗОН
58 долларов США в Walmart
Основные характеристики
| Тип | Нажмите |
|---|---|
| Размер привода | ½ дюйма |
| Диапазон крутящего момента | 10–150 фут-фунт. |
| Точность | ±4% |
Лучшее значение
EPAuto
Динамометрический ключ EPAuto с приводом 1/2 дюйма
33 доллара на АМАЗОН
35 долларов США в Walmart
Основные характеристики
| Тип | Нажмите |
|---|---|
| Размер привода | ½ дюйма с ⅜ дюйма. адаптер |
| Диапазон крутящего момента | 10–150 фут-фунт. |
| Точность | ±4% |
Лучший цифровой динамометрический ключ
GearWrench
Электронный динамометрический ключ GearWrench с приводом ½ дюйма
163 доллара на АМАЗОН
165 долларов в домашнем складе
161 доллар в Walmart
Основные характеристики
| Тип | Цифровой |
|---|---|
| Размер привода | ½ дюйма |
| Диапазон крутящего момента | 25,1–250,8 футо-фунтов |
| Точность | ±2% по часовой стрелке, ±3% против часовой стрелки |
Набор из 3 предметов Best
Pittsburgh Pro
Набор динамометрических ключей Pittsburgh Pro Click Type
73 доллара на амазонке
Основные характеристики
| Тип | Нажмите |
|---|---|
| Размер привода | ¼, ⅜ и ½ дюйма |
| Диапазон крутящего момента | 20–200 дюймов-фунтов, 50–80 фут-фунтов и 20–150 фут-фунтов. |
| Точность | ±4% |
Динамометрический ключ Best Click
CDI
Микрометрический регулируемый динамометрический ключ CDI Comfort Grip
179 долларовНА АМАЗОН
244 доллара в Walmart
Основные характеристики
| Тип | Нажмите |
|---|---|
| Размер привода | ½ дюйма с ⅜ дюйма. адаптер |
| Диапазон крутящего момента | 30–250 фут-фунт. |
| Точность | ±4% по часовой стрелке, ±6% против часовой стрелки |
Динамометрический ключ Best Beam
Тулюкс
Динамометрический ключ с двухсторонним приводом Tooluxe
23 доллара на амазонке
40 долларов США в Walmart
Основные характеристики
| Тип | Луч |
|---|---|
| Размер привода | ⅜ дюйма с ½ дюйма. адаптер |
| Диапазон крутящего момента | 0–150 фут-фунт |
| Точность | ±4% |
Динамометрический ключ Best с регулируемым крутящим моментом
Желтая оболочка
Цифровой регулируемый динамометрический ключ с желтой курткой
199 долларов на АМАЗОН
237 долларов в распродаже
Основные характеристики
| Тип | Цифровой |
|---|---|
| Размер привода | ⅜ дюйма |
| Диапазон крутящего момента | 1–62,7 фут-фунт |
| Точность | ±2% |
Динамометрический ключ Best с разъемной балкой
Инструменты Olsa
Olsa Tools Динамометрический ключ с разрезной балкой
168 долларов на OLSATOOLS.COM
Основные характеристики
| Тип | Раздельная балка |
|---|---|
| Размер привода | ½ дюйма |
| Диапазон крутящего момента | 50–250 футо-фунтов |
| Точность | ±4% |
Советы по динамометрическому ключу от нашего эксперта Джеймса Фитцджеральда
Джеймс Фитцджеральд
PM : Требуются ли для динамометрических ключей специальные головки?
J.
F.: Динамометрические ключи не требуют специальных насадок и могут использовать те же насадки, что и стандартный ключ с трещоткой. При этом размер диска на гаечном ключе должен соответствовать размеру диска на гнезде. Например, динамометрический ключ с приводом на ½ дюйма можно использовать только с головкой с таким же приводом на ½ дюйма, если только вы не прикрепите к ключу переходник головки привода (например, с ⅜ на 1/2 дюйма).
PM : Требуют ли динамометрические ключи обслуживания?
J.F.: Динамометрические ключи не требуют особого ухода, но требуют надлежащего ухода. Хотя динамометрические ключи являются довольно прочными инструментами, вы должны сделать все возможное, чтобы не уронить их и бережно хранить, когда они не используются. Динамометрические ключи щелчкового типа также должны иметь настройку крутящего момента после использования, чтобы предотвратить износ внутренней пружины.
PM : В чем разница между динамометрическим ключом и ударным ключом?
J.
F.: Ударные гайковерты — это электроинструменты, работающие на сжатом воздухе или электричестве, которые применяют короткие мощные крутящие усилия для ослабления или затягивания болтов. Их наиболее распространенное использование включает удаление ржавых, замерзших или сильно затянутых болтов, которые нельзя ослабить вручную, и затягивание большого количества болтов намного быстрее, чем это может сделать ручной гаечный ключ. Помимо того, что они являются ручным инструментом, а не электроинструментом, динамометрические ключи способны затягивать болты с точным крутящим моментом, в то время как ударные гайковерты не могут.
Джеймс Фицджеральд
Джеймс Фитцджеральд — писатель-фрилансер, занимающийся ремонтом домов, с более чем десятилетним опытом работы в самых разных профессиях: он работал на ранчо, плотником-строителем, альпинистом по деревьям, техником по техническому обслуживанию и разнорабочим.
Зачем нужен динамометрический ключ
Крутящий момент — это крутящая сила.
Мышца, которую вы прикладываете к верхней части банки с мармеладом с завинчивающейся крышкой, — это крутящий момент. И когда вы используете гаечный ключ на резьбовом креплении (например, болте, гайке, винте или шпильке), вы применяете крутящий момент, чтобы либо затянуть, либо ослабить его. Но насколько тесно? Определенные типы крепежных деталей, многие из которых используются в различных механических устройствах, в том числе в автомобилях, требуют определенной затяжки, чтобы компонент работал должным образом. Вот тут-то и пригодится динамометрический ключ. Какой динамометрический ключ самый лучший? Это нелегко сказать. Самый простой способ ответить на этот вопрос — указать, что существует множество хороших ключей (см. список в конце этой статьи для нескольких предложений), поэтому важно, чтобы вы знали, что делает динамометрический ключ и что вам нужно знать, чтобы найти лучший динамометрический ключ для вас.
Как работает динамометрический ключ?
Разница между обычным ключом и динамометрическим ключом заключается в том, что последний показывает — с помощью электронного окна, щелчка, иглы или манометра — точное усилие, приложенное к его рукоятке.
Важно, но малоизвестно, что для многих крепежных изделий требуется очень специфическая затяжка. Когда дело доходит до определенных гаек и болтов на автомобилях, предположение о том, что они «достаточно затянуты», почти никогда не бывает правильным.
Зачем он мне нужен?
Почему важно точно знать, какое усилие или крутящий момент прикладывается? Если слишком свободно, застежка может отстегнуться, вызывая очевидную проблему. Слишком туго, и застежка или застегивающаяся часть могут быть повреждены или деформированы. Например, чрезмерное затягивание гаек на колесе может привести к деформации ротора тормоза, менее эффективному торможению, преждевременному износу тормозов и значительному неудобству из-за заедания проушин. Вы даже можете отломить колесную шпильку (резьбовая часть). С другой стороны, недостаточное затягивание этих гаек может фактически привести к тому, что ваши выступы ослабнут, упадут и могут привести к падению колеса. Вот почему в большинстве руководств по эксплуатации указан момент затяжки зажимных гаек..jpg)
Getty Images
Если вы планируете выполнять какие-либо серьезные работы с двигателем или некоторыми основными компонентами трансмиссии, вам обязательно понадобится динамометрический ключ. Например, чрезмерная затяжка болтов головки блока цилиндров может легко привести к дорогостоящим повреждениям и катастрофическим потерям охлаждающей жидкости. Слишком затянутые болты выпускного коллектора могут привести к его растрескиванию. Спецификации крутящего момента настолько важны для правильного ремонта автомобиля, что в большинстве руководств по ремонту они приводятся вместе с этапами ремонта, а затем также включаются в таблицы на последней странице с указанием местоположения крепежа, обозначения и индивидуальных спецификаций. Крутящий момент может быть измерен в единицах метр-килограмм (мкг), ньютон-метр (Нм) и фунт-фут (фунт-фут). Если вы покупаете новый гаечный ключ, убедитесь, что он откалиброван с использованием тех же единиц измерения, которые вы используете в процедурах ремонта, или имейте под рукой таблицу преобразования.
Большинство автомобилей, продаваемых в США, имеют параметры крутящего момента, выраженные в фунто-футах.
Как работает динамометрический ключ
Существуют приличные динамометрические ключи в различных ценовых категориях (40–140 долларов США) с размерами торцевых головок ¼, ⅜, ½, ¾ и 1 дюйм. Меньшие обычно используются для таких вещей, как установка чувствительных переключателей температуры в хрупких литых корпусах. Большие используются для сильного закручивания шкивов коленчатого вала или гаек трансмиссии. Как и в случае с торцевыми ключами, вы можете справиться с большинством основных ремонтных работ с помощью ключа на ½ дюйма. (Этот размер мы используем в Car and Driver 9.0123 испытательный гараж для затяжки гаек.)
Getty Images
Типы динамометрических ключей
Существует четыре основных типа динамометрических ключей, каждый из которых имеет немного разные принципы работы: балансир или отклонение, циферблатный индикатор, кликер и цифровой.
В лучевых и циферблатных индикаторах используется простая механическая система, которая соединяется с указателем, парящим над шкалой крутящего момента, прикрепленной к рукоятке или к циферблатному индикатору. Когда к изгибающей рукоятке ключа прикладывается усилие, шкала или циферблат показывает величину крутящего момента, эквивалентную отклонению рукоятки. Если вы покупаете лучевой или циферблатный индикатор, вам понадобится большой указатель или циферблат для работы в темных местах под капотом.
Для некоторых гаек и болтов недостаточно просто предположить, достаточно ли они затянуты.
Ключи Clicker отличаются друг от друга и удивительно удобны в использовании. У них есть регулируемое кольцо вокруг основания рукоятки, которое позволяет установить точный крутящий момент, который вы хотите приложить к гайке или болту. Когда вы затяните крепеж до установленного крутящего момента, храповой механизм громко щелкнет, чтобы предупредить вас о том, что установленный крутящий момент достигнут, и вам следует прекратить затягивание.
Никакого тщательного изучения трудночитаемых циферблатов во время затягивания. Ввинчивание и вывинчивание рукоятки перемещает индикатор вверх и вниз по шкале, изменяя точку, в которой происходит щелчок, указывающий на крутящий момент.
Цифровые динамометрические ключи являются одними из самых дорогих и самых точных. В них используется электронный тензодатчик внутри ручки для отправки сигнала на светодиодное окно. Недостатки в том, что с ними нужно обращаться осторожно и требуется батарея.
Для правильного измерения важно, чтобы ключ был откалиброван и хранился в минимальном положении, а также знать, проводятся ли измерения на сухих или смазанных крепежных элементах.
Какой динамометрический ключ лучше?
Лучшим динамометрическим ключом для вас является тот, который соответствует вашим потребностям с точки зрения возможностей и цены. Динамометрические ключи существуют так давно, что есть много высококачественных.
