Диски на Приору: 14 — 17 дюймов, литые и кованые

Колесные диски оказывают большое влияние на эксплуатационные характеристики автомобиля, а также на безопасность вождения. Именно поэтому все производители настоятельно рекомендуют использовать только разрешенные типоразмеры данных деталей. Это в равной степени относится к моделям Лада Приора спорт, седан, универсал и хэтчбек.

Содержание

• Основные параметры дисков
• Варианты замены заводских изделий
• Диски с оригинальным дизайном
• Чем грозит неправильный подбор дисков

Вернуться к оглавлению

Основные параметры дисков

Важно знать обозначения, используемые для маркировки деталей. Они идентичны для любых моделей и производителей во всем мире. Например, обозначение 7.5Jx16 h3 5×120 ET20 d54.1 трактуется следующим образом:

• 7,5 – ширина диска (W), расстояние в дюймах между внутренними краями обода.
• J — конструкция кромок обода или места соединения с шиной. Существуют такие маркировки, как J, JJ, P, D, N, K. Они обозначают радиус закругления и форму кромки, другие геометрические характеристики. На всех моделях Лада используется индекс закраин J, на полноприводных авто – JJ.
• х – означает, что диск неразъемный.
• 16 – диаметр диска в дюймах (D).
• Н2 – хампы, обозначают конструктивные особенности кольцевых выступов на посадочных полках обода, удерживающих бескамерные шины от соскальзывания с диска. Цифра 2 означает наличие двух хампов, по одному на каждой стороне. Хампы бывают простые (Н), двойные (h3), плоские (FH), ассиметричные (АН) и комбинированные (СН).

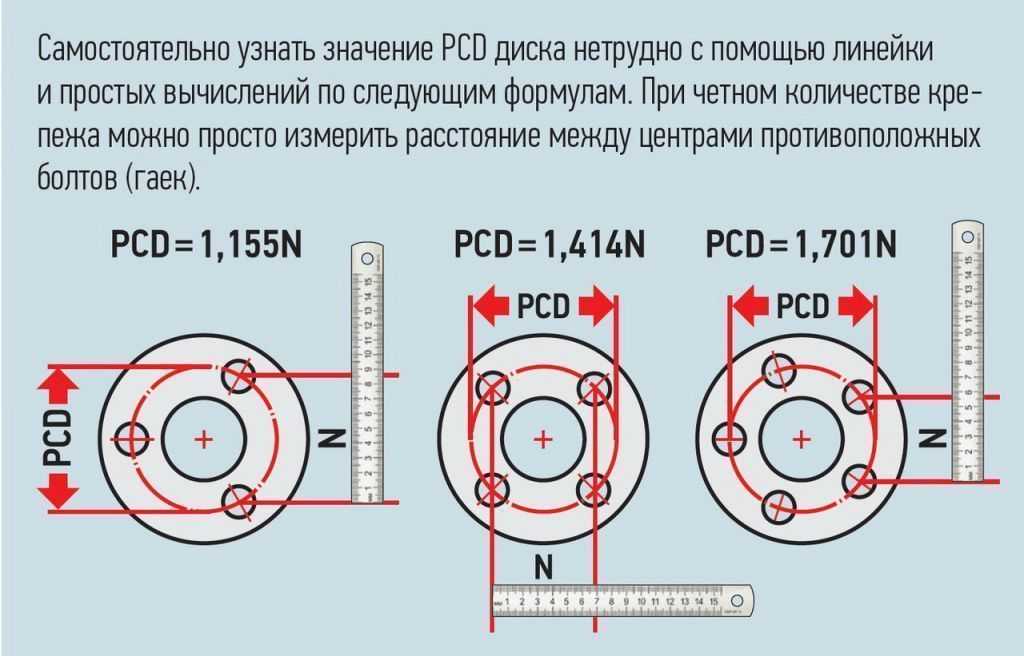

• 5х120 – означает количество отверстий для крепления колеса и диаметр в миллиметрах, на котором они расположены. В литературе этот диаметр так же обозначается как PCD.
• ЕТ20 – вылет диска, расстояние в миллиметрах между плоскостью его контакта со ступицей и осью симметрии.
• d54.1 – диаметр центрального отверстия или посадочного отверстия на ступицу в миллиметрах (DIA).

Исходя из конструктивных особенностей автомобиля, для безопасности его эксплуатации заводом-изготовителем рекомендуются конкретные параметры изделий. Диски на Приору следует подбирать таких типоразмеров:

• 5Jх14h3 4х98 ЕТ 35 d56,
• 5,5Jх14h3 4х98 ЕТ 35 d56,
• 6Jх14h3 4х98 ЕТ 35 d56,

Другие варианты для этих авто не подходят.

Ширина диска для Приоры может быть 5, 5,5 или 6 дюймов, индекс кромки — J, изделие неразъемное, диаметром 14 дюймов, имеет два простых хампа, четыре отверстия для крепления, расположенных на диаметре 98 мм, посадочное ступичное отверстие диаметром 56 мм.

Вернуться к оглавлению

Варианты замены заводских изделий

Лада Приора оснащается заводом-изготовителем стальными дисками. К сожалению, их внешний вид оставляет желать лучшего, поэтому автовладельцы закрывают эти детали декоративными колпаками, которые часто слетают на выбоинах дорог. К тому же стальные диски достаточно тяжелые, что сказывается на динамических характеристиках автомобиля.

Несмотря на эти недостатки, железные конструкции имеют ряд преимуществ: низкую стоимость и хорошую ремонтопригодность. Однако большинство владельцев Приоры предпочитают более современные, литые, легкосплавные, кованые или комбинированные диски.

• Литые – изготавливаются в основном из алюминия и магния, они гораздо легче стальных, но очень хрупкие. На них легко образуются сколы и трещины, не подлежащие восстановлению. Стоимость достаточно высокая, но изделия не требуют декоративных колпаков и могут иметь самую различную форму спиц.
• Легкосплавные – изготавливаются из сплавов алюминия и магния с добавлением других металлов, придающих дискам более высокую ударную прочность. Производители держат в секрете эти добавки. Стоимость таких дисков достаточно высока, но их ударопрочность значительно выше, чем у литых. Да и внешний вид их более интересный. Это самый распространенный класс колесных дисков, используемых для всех моделей Лады.
• Кованые – также создаются из сплавов алюминия и магния с добавлением других металлов. Ковка таких изделий значительным образом меняет их структуру, делая ее волокнистой и упругой. Разбить такой диск или отколоть окраину практически невозможно, чаще при сильном ударе ломается подвеска. Кованые конструкции обладают отличными декоративными качествами, самой лучшей прочностью, но широкое их использование сдерживает очень высокая цена.
• Комбинированные – представляют собой конгломерат литой основы самого диска и кованого обода, крепящегося к основе при помощи болтов. Причем болты должны быть выполнены из инертного металла, например, из титана. Использование стальных болтов в контакте с алюминием приведет к образованию гальванической пары, очень быстрой коррозии и разрушению места крепления. Комбинированные конструкции легко поддаются ремонту, в отличие от своих собратьев. Замена поврежденного обода обойдется гораздо дешевле, чем всего изделия. Большим недостатком таких дисков является высокая цена.

Наряду с указанными выше материалами, для изготовления используются и некоторые экзотические металлы, такие как титан и его сплавы. Титановые конструкции можно отнести к легкосплавным.

Несомненным преимуществом этих изделий является их прочность, отличная коррозионная стойкость и прекрасный внешний вид. Недостатки, к сожалению, перевешивают достоинства: высокая трудоемкость изготовления, а, следовательно, запредельная цена, большой вес по сравнению с легкосплавными, из-за чего повышается расход бензина.

Вернуться к оглавлению

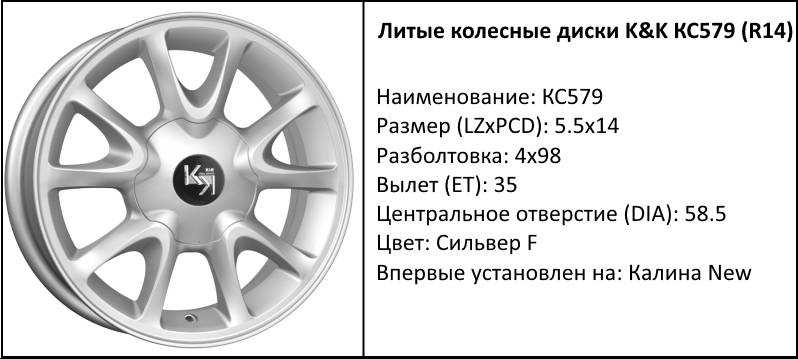

Диски с оригинальным дизайном

Стремление автолюбителей сделать свою Приору неординарной, узнаваемой и выделяющейся в потоке повлияло на рынок запасных частей. Колесных дисков на прилавках специализированных магазинов огромное множество. Оригинальный дизайн нашел отражение в форме, размерах и количестве спиц.

Среди большого количества моделей есть удачные конструкции, поставить их значит не только изменить внешний вид авто, но и улучшить его динамические качества. Они могут быть окрашены в цвет автомобиля или иметь хромовое покрытие, обеспечивающее высокие антикоррозионные свойства и эстетическую привлекательность машины.

Вернуться к оглавлению

Чем грозит неправильный подбор дисков

Каждый параметр диска очень важен для безопасной эксплуатации автомобиля. Небольшое отклонение от требований может привести не только к интенсивному износу покрышек, но также к поломке подвески и аварии. Иногда автолюбители не придают этому большого значения, ставят вместо дисков PCD 98×4 изделия с параметрами PCD 100×4. На глаз это обнаружить почти невозможно, однако колесо с таким диском будет хорошо закреплено только на один бол, другие четыре болта окажутся затянутыми с перекосом, что может привести к их отвинчиванию со всеми вытекающими последствиями.

Некоторые производители больше внимания уделяют внешнему виду изделий, в меньшей степени заботясь о точности их изготовления и соблюдении геометрических размеров, указанных на маркировке. Наиболее частое несоответствие касается вылета, или параметра ЕТ. При несоблюдении этого размера может значительно повысится поперечная нагрузка на подвеску, что приведет к интенсивному износу и поломке.

На тюнингованных автомобилях Приора иногда можно увидеть диски с посадочным диаметром D = 17 дюймов. На жаргоне любителей экстремального тюнинга это называется «рельсы». Диск большого диаметра стильно смотрится на автомобиле, но требует использования низкопрофильных шин. Для эксплуатации машины в этом случае необходимо идеальное дорожное покрытия, иначе можно очень быстро разбить подвеску, а езда будет напоминать аттракцион «стиральная доска». Как показывает опыт автолюбителей, у всех «рельсов» вылет ЕТ не соответствует заводским размерам. В основном такие автомобили предназначены для демонстрации возможностей владельца и малопригодны для езды по нашим дорогам.

В интернете часто диаметр диска обозначают как R14, R15, R16, R17 и т. д. Такое обозначение применяется для маркировки колес, где R – радиальная шина с посадочным диаметром на диск, равным 14, 15, 16 и 17 дюймов соответственно. Диаметр же обозначается как D.

Диски для Лада Приора выпускаются как АвтоВАЗом, так и многочисленными компаниями, специализирующимися на производстве запасных частей. Выбор той или иной конструкции, материала, из которого они изготовлены, их дизайна зависит от условий эксплуатации автомобиля и финансовых возможностей его владельца. Вне зависимости от того, где и у кого приобретаются диски, они должны строго соответствовать разрешенным типоразмерам, указанным заводом-изготовителем.

размер дисков и колёс, разболтовка, давление в шинах, вылет диска, DIA, PCD, сверловка, штатная резина и тюнинг

Лада Приора 2008: размер дисков и колёс, разболтовка, давление в шинах, вылет диска, DIA, PCD, сверловка, штатная резина и тюнинг

Avto Sprav /
Подбор шин и дисков / Лада / Приора / 2008

Приора 217x

• 1.6i
• 1.6i 16V

Лада Приора 217x 2008 1.6i

Поколение: 217x
Двигатель: I4, Бензин
Мощность: 82 л.с. (60 кВт)

Шины	Диски	PCD	Dia	Давление
175/65 R14 82T Заводской комплект	5Jx14 ET35	4×98	58. 6	2
185/65 R14 86H Заводской комплект	5.5Jx14 ET35	4×98	58.6	2
185/60 R14 82H Заводской комплект	5.5Jx14 ET35	4×98	58.6	2
185/60 R14 82H Тюнинг	6Jx14 ET38	4×98	58.6	2
185/55 R15 82H Тюнинг	6Jx15 ET38	4×98	58.6	2.2
195/50 R15 82V Тюнинг	6.5Jx15 ET33	4×98	58.6	2.2

Какие размеры колёс рекомендует устанавливать производитель

На автомобиль Лада Приора 217x 2008 1.6i в базовой комплектации устанавливаются колесные диски с размерностью 5Jx14 ET35 в сборе с шинами 175/65 R14 82T. Где:

• 5J — ширина обода в дюймах;
• 14″ — посадочный диаметр резины в дюймах;
• ET35 — вылет диска в миллиметрах.

Маркировка шины транспортного средства 175/65 R14 расшифровывается следующим образом:

• 175 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
• 65 — высота профиля в процентах от его ширины;
• R — радиальная навивка корда;
• 14 — посадочный диаметр шины в дюймах.

Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 82T:

• 82 — максимально допустимая нагрузка на шину 475 кг;
• T — максимально допустимая скорость автомобиля 190 км/ч.

Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.

При этом разболтовка у всех типов колес одинаковая — 4×98. Таким образом все диски крепятся на четыре болта и расстояние между ними ровно девяносто восемь миллиметров. Диаметр ступицы у авто 58.6 мм.

Стандартное давление шинах — 2 МПа.

Лада Приора 217x 2008 1.6i 16V

Поколение: 217x
Двигатель: I4, Бензин
Мощность: 98 л.с. (72 кВт)

Шины	Диски	PCD	Dia	Давление
175/65 R14 82H Заводской комплект	5.5Jx14 ET35	4×98	58.6	2
185/65 R14 86H Заводской комплект	5. 5Jx14 ET35	4×98	58.6	2
185/60 R14 82H Заводской комплект	5.5Jx14 ET35	4×98	58.6	2
195/60 R14 85H Тюнинг	6Jx14 ET38	4×98	58.6	2
195/55 R15 85H Тюнинг	6.5Jx15 ET35	4×98	58.6	2.2
205/45 R16 83V Тюнинг	7Jx16 ET32	4×98	58.6	2.4

Какие размеры колёс рекомендует устанавливать производитель

На автомобиль Лада Приора 217x 2008 1.6i 16V в базовой комплектации устанавливаются колесные диски с размерностью 5.5Jx14 ET35 в сборе с шинами 175/65 R14 82H. Где:

• 5.5J — ширина обода в дюймах;
• 14″ — посадочный диаметр резины в дюймах;
• ET35 — вылет диска в миллиметрах.

Маркировка шины транспортного средства 175/65 R14 расшифровывается следующим образом:

• 175 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
• 65 — высота профиля в процентах от его ширины;
• R — радиальная навивка корда;
• 14 — посадочный диаметр шины в дюймах.

Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 82H:

• 82 — максимально допустимая нагрузка на шину 475 кг;
• H — максимально допустимая скорость автомобиля 210 км/ч.

Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.

При этом разболтовка у всех типов колес одинаковая — 4×98. Таким образом все диски крепятся на четыре болта и расстояние между ними ровно девяносто восемь миллиметров. Диаметр ступицы у авто 58.6 мм.

Стандартное давление шинах — 2 МПа.

Общая справочная информация

Диапазоны возможных значений для шин и дисков Лада Приора 2008.

Фото

Советы экспертов

Выбирая резину для автомобиля, необходимо в первую очередь руководствоваться инструкцией изготовителя. Задайте себе несколько вопросов.

• На каких дорогах преимущественно будет эксплуатироваться автомобиль?
• Нужна ли повышенная проходимость?
• Какую часть пути будут составлять городские дороги, а какую трасса?
• Будет ли автомобиль перевозить тяжелые грузы?

Ответы на эти, и подобные им вопросы помогут определить, на какие параметры шин нужно обратить особое внимание.

Как правильно выбрать диски для Лада Приора 2008?

3 типа колёсных дисков:

• Штампованные (экономичная ценовая категория) — изготавливаются из листа железа путём штамповки на прессе.
• Легкосплавные — изготавливаются путем «литья» (более надёжные, чем штампованные).
• Кованые (наиболее качественные и дороже предыдущих) — изготавливаются из лёгких сплавов путём штамповки при высоких температурах.

Выбор зависит от финансовых возможностей. Однако следует учитывать, что качество дорожного покрытия, по которому приходится ездить каждый день, тоже необходимо учитывать.

Так при попадании в яму, штампованный диск погнётся и не причинит вреда шине, а кованный или литой может ее разрубить. Существует вероятность того, что литой диск может лопнуть или расколоться.

Также следует заметить, что ремонт «штамповки» стоит дешевле, чем ремонт литых или кованных дисков. Но колеса с качественными литыми и кованными дисками меньше убивают подвеску, т.к. легче и имеют более совершенную геометрию (лучше сбалансированы).

Одни и те же диски могут тереть шинами или не тереть на одном и том же автомобиле — тут поможет регулировка «развал-схождения».

Какое давление в шинах?

В обязанности водителя входит постоянный контроль давления в шинах. Это позволит избежать стандартных проблем, связанных с эксплуатацией транспортного средства. Неноминальное значение давления нередко становится причиной:

• ухудшения управления;
• неравномерного износа протектора.

Часто автовладелец самостоятельно снижает давление в колёсах собственного транспортного средства. Таким образом снижается нагрузка на подвеску, машина на порядок легче «проходит» различные неровности дороги. Но стоит отметить: снижение давление даже на 0.1 МПа приводит к серьезным проблемам. К основным можно отнести:

• повышенный расход топлива;
• быстрый износ крайних сегментов протектора;
• автомобиль становится менее маневренным.

Не меньшие проблемы доставляет перекаченное колесо. Центральная часть баллона начинает быстро стачиваться. Кроме того, при температуре окружающей среды более чем 60 градусов Цельсия шина может просто взорваться. Что приведет к выезду на встречную полосу движения.
