Диагностический разъем Renault Logan, Megane 2 и Duster: диагностика своими руками

27.04.20223 335 1 2 Renault

Автор:Иван Баранов

В современных авто, в отличие от более старых транспортных средств, процедура диагностики неисправностей может быть произведена без вмешательства в работу мотора. Для этих целей используется диагностический разъем Рено Логан. Где она находится и как можно его защитить? Подробно ответы на эти вопросы мы рассмотрим ниже.

Содержание

• 1 Расположение разъема
  • 1.1 Предназначение и функции
• 2 Основные способы защиты диагностического разъема
• 3 Инструкция по выполнению диагностики самостоятельно
  • 3.1 Фотогалерея «Самодиагностика приборной панели»
• 4 Видео «Компьютерная диагностика Рено своими руками»

[ Раскрыть]

[ Скрыть]

Расположение разъема

В автомобилях Рено Меган, Логан и Дастер данный выход устанавливается в разных местах:

1. В моделях Меган 1 гнездо располагается под рулевой колонкой. Если вы посмотрите под рулевое колесо, то сможете увидеть открывающийся отсек. Сняв накладку, с правой стороны, под пластмассовой крышкой вы увидите данное гнездо.
2. В автомобилях Меган 2 данное устройство расположено в центральной консоли, прямо под автомагнитолой, для ориентира можно использовать красную кнопку. Сам выход расположен за пластмассовой накладкой, под консолью, если вы посмотрите вниз. Чтобы получить доступ, накладку необходимо демонтировать.
3. В моделях Меган 3 данное устройство также расположено в нижней части центральной консоли, под аудиосистемой.

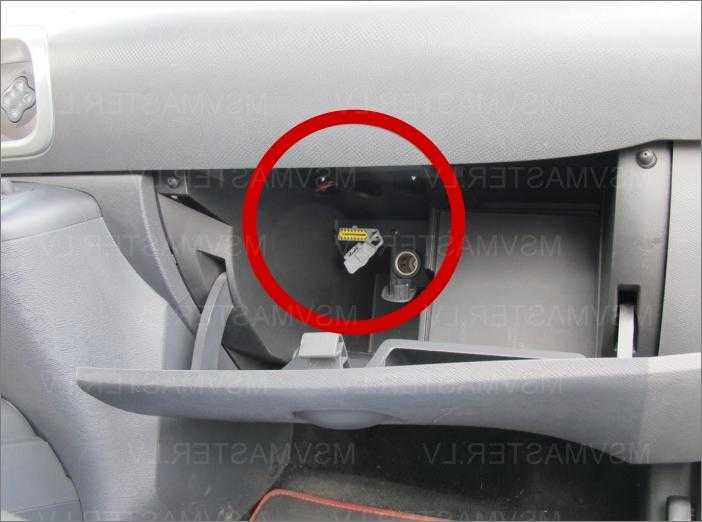

4. В моделях Дастер и Логан данный выход установлен в вещевом ящике — бардачке. Для получения доступа ящик следует открыть и извлечь из него все вещи. Сам штекер может быть скрыт защитной накладкой, если это так, то ее нужно просто снять для получения доступа.

Предназначение и функции

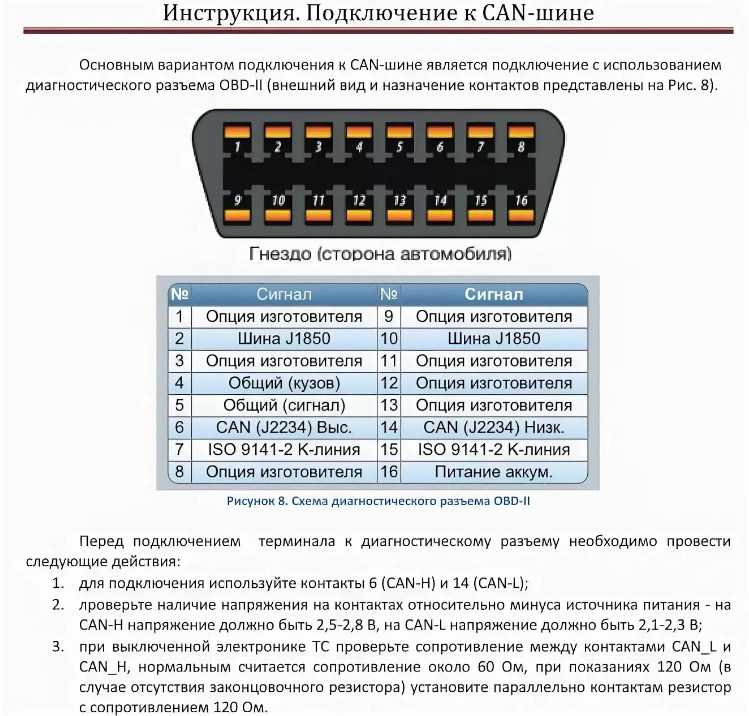

Что касается назначение, то основной и единственной функцией OBD-II является диагностика работоспособности всех систем транспортного средства. С помощью устройства автовладелец может подключиться к диагностической линии и определить возможные неполадки, присутствующие в работе двигателя, трансмиссии и других узлов.

Основные способы защиты диагностического разъема

Для того, чтобы защитить транспортное средство от угона, есть несколько вариантов защиты непосредственно разъема:

1. Его можно перепрятать. Для этого выход следует извлечь из посадочного места и предусмотреть более безопасное место установки. К примеру, его можно спрятать под подлокотник, в пепельницу, под сиденье, но учтите, что в таких местах его сможет найти злоумышленник. Как вариант, можно произвести монтаж гнезда в дверь (внутрь) либо на внутреннюю часть центральной консоли.
   Но нужно понимать, что при необходимости проведения диагностики у вас могут возникнуть сложности с получением доступа к OBD-II. В том месте, где выход был установлен, нужно будет поставить заглушку.
2. Как вариант, это гнездо можно переделать на другой штекер. То есть в посадочном месте будет расположен штекер, но не диагностический. Это позволит ввести в заблуждение потенциального злоумышленника. Но сам выход все равно придется перепрятать.
3. Еще один вариант, который позволит запутать преступника — это произвести перепиновку штекера. То есть нужно внести изменения в пины в самом гнезде. При изменении пинов также нужно учитывать, что придется переделать пины и на диагностическом адаптере, если в будущем вы планируете производить проверку работоспособности агрегатов авто (автор видео — канал Прямые Руки).

Инструкция по выполнению диагностики самостоятельно

Проверка работоспособности основных автомобильных систем может быть произведена двумя способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.

Самодиагностика выполняется так:

1. Сначала в замок устанавливается ключ.
2. Затем на приборке следует зажать кнопку сброса дневного пробега. Одновременно с этим осуществляется запуск мотора.
3. Затем, когда активируется функция самотестирования, кнопку можно отпустить. О том, что проверка начата, вы сможете узнать по прерывистому и быстрому передвижению стрелок на датчиках — тахометре, спидометра, температуры двигателя, а также объема топлива в баке.
4. После этого на экране приборки появится информация в виде нескольких информационных табло. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в другой. Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке. После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков. В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза.

Фотогалерея «Самодиагностика приборной панели»

Что касается более тщательной диагностики, то она производится с применением либо специального оборудования, либо адаптера с ноутбуком и соответствующей программой.

Производитель Рено рекомендует использовать такие приборы для проверки:

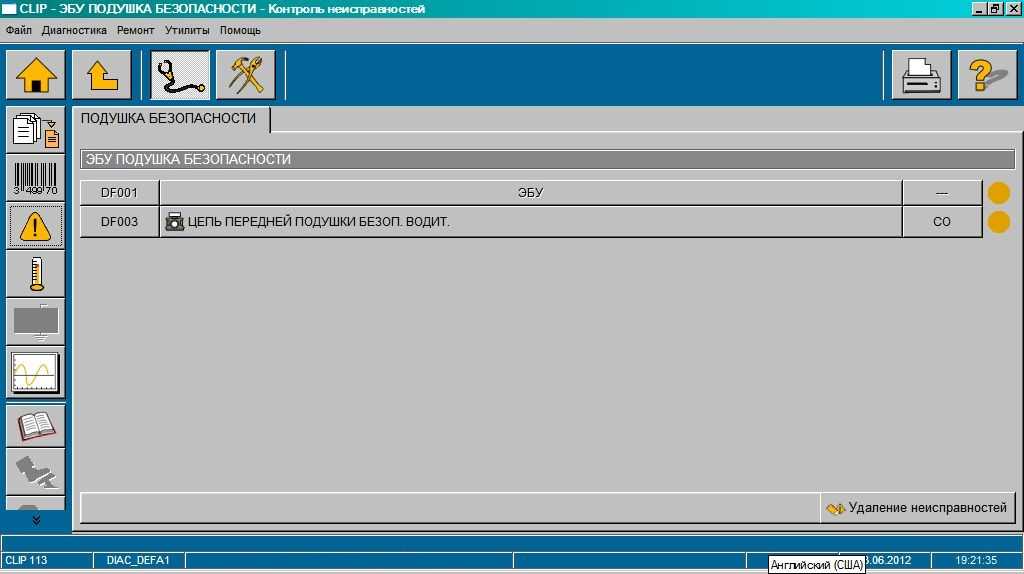

• CAN Clip — фирменный прибор для проверки;
• тестирующий комплекс Рено Консул 3.
• как вариант, допускается использование сканера Autoboss PC MAX и т.д.

Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей.

Последовательность проведения тестирования своими руками выглядит так:

1. К разъему подключается купленное оборудование либо ноутбук через соответствующий адаптер. Как сказано выше, на компьютере должна быть установлена программа для проверки.
2. В первую очередь осуществляется диагностика цифровой системы в определенной последовательности.
3. Затем система диагностирует состояние электропроводки, предохранительных элементов, а также разъемов. Кроме того, тестирование позволяет выявить возможные короткие замыкания в тех или иных ветвях электрической системы.
4. Далее, осуществляется идентификация управляющих модулей, а также типа цифровой системы.
5. После этого производится распознавание, а также расшифровка комбинацией поломок.
6. Далее, производится обнуление кодов ошибок и тестирование исполнительных систем и узлов.
7. Затем проверяется работоспособность датчиков, а также электрических схем. При необходимости система также осуществляет перепрограммирование блоков.

 Загрузка …

Видео «Компьютерная диагностика Рено своими руками»

Наглядная инструкция по тестированию систем автомобиля с помощью адаптера Autocom CDP+ приведена в ролике ниже (автор видео — канал services 69).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Диагностика авто через ноутбук своими руками: обзор

Профи обычно советуют для новичков диагностический сканер стандартного исполнения «Smart Scan Tool», т. к. с другими вариантами могут быть всяческие проблемы – от модельной несовместимости до возможности серьезного расстройства электронной системы машины.

Привет всем посетителям моего автоблога!

Сегодня я познакомлю вас с такой замечательной и сверхполезной вещью, как диагностика авто через ноутбук своими руками.

Ведь для немалой части автомобилистов услуги СТО, включая компьютерную диагностику, являются недешевым сервисом, бьющим по карману. И тут владение навыками самостоятельной диагностики авто, даже самого поверхностного уровня, позволяет существенно сэкономить свои затраты.

Более того, с набором опыта, даже обычному автолюбителю вполне по силам освоить профессиональные уровни диагностики и, при желании, даже неплохо зарабатывать на этом.

Чтобы начать, наиболее оптимально будет освоить автодиагностику посредством обычного ноутбука и какого-либо простого, недорогого, но надежного, и, главное, универсального сканера.
В этом обзоре я предлагаю вам базовые понятия для начальной ориентации в данной области автодела.

Содержание

• 1 Компьютерная диагностика
  • 1.1 Немного истории
  • 1.2 Электронный блок управления
  • 1.3 Возможности диагностики
• 2 Самостоятельная диагностика авто через ноутбук
  • 2.1 Что вам понадобится для диагностики
    • 2.1.1 Ноутбук
    • 2.1.2 Сканер
    • 2.1.3 Программы
  • 2.2 Как диагностировать машину через ноутбук
• 3 Полезные советы
• 4 Заключение

Компьютерная диагностика

Немного истории

Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.

В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.

С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.

Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.

То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.

Электронный блок управления

Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.

Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.

Что он из себя представляет?

Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:

• ЭБУ машины обязательно имеет внешний выход-разъем, к которому подсоединяется ключевой для подобной диагностики элемент – OBD-адаптер (сканер), который преобразует и унифицирует поток данных от контроллера ЭБУ для того, чтобы их могли считывать внешние подключаемые устройства.
• В качестве процессора обработки данных могут выступать различные диагностические устройства как специального, так и общего назначения: профессиональные сканеры-диагносты, смартфоны, планшеты, ноутбуки и десктопы. Под платформы данных устройств (iOS, Android или Windows) имеются соответствующие диагностические программы.
• В качестве средств соединения может быть использован обычный компьютерный дата-кабель (с различными переходниками, при необходимости) или беспроводные Wi-Fi и Bluetooth протоколы.

Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.

Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

• Проверка качества проведенного техобслуживания;
• Более точное планирование автосервисных работ и экономия бюджета;
• Более точное определение состояния машины при ее покупке;
• Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

• Умение работать с компьютером и софтом на уровне обычного пользователя;
• Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
• Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Самостоятельная диагностика авто через ноутбук

Что вам понадобится для диагностики

Теперь давайте рассмотрим то, что вам понадобится для компьютерной диагностики.

Список примерно следующий:

• Компьютер – в нашем случае это будет обычный ноутбук, но желательно чтобы он имел встроенные или внешние Wi-Fi и Bluetooth модули;
• Адаптер-спецификатор (сканер) – в нашем случае возьмем самый простой и популярный «Smart Scan Tool», который легко купить;
• Специализированный диагностический софт – его очень много и выбор зависит от личных предпочтений, как вариант, можно опробовать несколько программ и выбрать понравившуюся;
• Интернет-базы с данными по расшифровке выведенных ошибок – в сети их достаточное количество для всех моделей;
• Интерфейсный (компьютерный) дата-кабель – он может вам понадобиться для прямого подключения к автомобильному порту только, если с Wi-Fi и Bluetooth доступом у вас на ноутбуке будут проблемы.

Статья в тему: Какой диагностический сканер выбрать для авто и не пожалеть?

Ноутбук

Для быстрой экспресс-проверки систем машины в походных условиях более прост и удобен смартфон, а не ноутбук, но только последний позволит водителю овладеть диагностикой на серьезном уровне, с возможностью установки в дальнейшем профессионального диагностического софта.

Требований для самого ноутбука никаких особенных нет, кроме желательного наличия стандартного COM-порта (гнезда разъема RS-232 под дата-кабель) и какого-либо блока беспроводного доступа – лучше всего для этого подходит Bluetooth, а не Wi-Fi, т. к. именно блютуз-доступ имеют большинство популярных сканеров-адаптеров.

Конечно, проверять машину можно и по стационарному ПК, но ноутбук позволяет делать это в ходу, и он просто более удобен как небольшое, но мощное и самодостаточное устройство.

Если в вашем ноутбуке чего-то нет: COM-порта или Bluetooth/Wi-Fi, то проблему решат переходники, а также внешние беспроводные модули. Тут я посоветую не экономить на Bluetooth-адаптере и выбирать устройство из среднеценового сегмента, т. к. бюджетные модели маломощны и часто отказываются видеть сопрягаемые устройства.

Сканер

Сканер-адаптер имеет вид небольшого штекерного прибора, заключающего в себе основную чип-схему, а также блоки разъемов, передачи данных, сигнальную и иногда управляющую панель.

Сканер адаптирует потоки информации от бортового компьютера для их передачи в обычный, где она обрабатывается и выводится в читабельном виде.

Адаптеры бывают разные: некоторые, обычно это профессиональные или полупрофессиональные сервисные и дилерские сканеры, умеют работать только с какими-то конкретными марками авто. К примеру, сканер «Вася-Диагност» (с юмором разработчики оказались ;-)) предназначен только для машин концерна «VAG».

Но нам более интересны мультимарочные адаптеры, умеющие работать с множеством марок авто. Тут несомненное первенство, как по универсальности, так и по соотношению цены/качества, держит уже упоминавшийся мной OBD-сканер «Smart Scan Tool», основу которого составляет чип-схема ELM323/327.

Данный OBD-сканер адаптирован под практически все современные автомобили, возрастом до 20-и лет (начиная от 1996 г. выпуска). «Smart Scan Tool» продается по цене в районе 30 долларов и дает возможность ведения мониторинга в реальном времени со всех датчиков, фиксирования и исправления ошибок, а также настройки под себя всей системы машины.

На этом видео вы можете посмотреть работу с OBD-сканером ELM-327:

Программы

Программное обеспечение обычно поставляется вместе с адаптером, но его можно скачать и в интернете.

Функционал программ может быть очень разный. Вот некоторая часть того, что есть в большинстве приложений, для общего представления:

• Выведение на экран базовых параметров и условий работы всех систем автомобиля;
• Считывание кодов неисправности;
• Расшифровка кодов ошибок;
• Стирание ошибок после устранения их причины;
• Определение и комментирование статуса ошибок;
• Ведение всевозможных отчетов, журналов по неисправностям и техобслуживанию.

Как я уже говорил, подобных программ множество.

Вот те, которые снискали у автомобилистов наибольшую популярность:

• «Uniscan» – это серия софта, применяемая для диагностической проверки практически любых автомобилей основных производителей (США, ЕС, Япония, Корея) возрастом не старше 2001 года выпуска: Ford, Chevrolet, Nissan, Toyota, KIA, Daewoo, BMW, Opel и др.
• «Мотор-Тестер» – это очень мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и др.).
• «Vagcom» и «Vag Tool» – две программы для диагностики машин относящихся к т. н. группе VAG (Фольксваген-Ауди-групп). Позволяет работать с такими марками, как Ауди, Сеат, Фольксваген, Шкода и др.

Как диагностировать машину через ноутбук

Все, что необходимо для компьютерной проверки вы уже знаете. Теперь осталось описать саму процедуру.

Вот, что вам нужно делать пошагово:

1. Подготовьте все необходимое и соберите в машине (ноутбук, сканер).
2. Включите ноутбук – на нем должна быть установлена одна из программ-автодиагностов.
3. Найдите диагностический разъем в автомобиле – он может быть в разных местах (по всей приборной панели, а также под капотом), но обычно его располагают в районе рулевой колонки.
4. Вставьте сканер в разъем и включите его (если требуется) – загорится индикатор подключения;
5. Проверьте корректность Bluetooth-соединения и выполните сопряжение устройств – загорится индикатор готовности к работе;
6. Откройте программу автодиагностики и подключите к ней поток данных от автомобиля. Если все корректно, то программа просигнализирует о том, что видит авто и начнет обработку поступающих данных, после чего выведет на экран основные параметры.
7. Работая с интерфейсом программы задавайте команды на проверку, настройку или исправление того, что вам нужно, считывайте данные.
8. При необходимости более глубокой проверки, сохраните коды выявленных ошибок в файл и проанализируйте их через какой-либо интернет-ресурс, например, через этот каталог, или через этот сервис.

Сама проверка по базовым параметрам ни у кого не вызовет затруднений, особенно при использовании OBD-сканера ELM327, но для более глубокой диагностики нужно хорошо изучить возможности программы-автодиагноста и набрать некоторый опыт.

Полезные советы

• Имейте в виду, что длина дата-кабеля при автодиагностике имеет значение – чем она меньше, тем лучше. Зачастую, при длине кабеля в 5 м, сканер не работает или работает некорректно.
• Перед использованием купленного сканера-адаптера внимательно прочитайте инструкцию по его эксплуатации.
• При проведении диагностики, подключение и настройку сканера и ноутбука проводите при выключенном зажигании – включайте его уже после всех настроек, т. к. иначе есть риск повреждения бортового компьютера.

Заключение

Прочитав данную ознакомительную статью, вы поняли, что эра простого механического транспорта подходит к своему закату и без компьютерной диагностики полноценное техобслуживание автомобиля невозможно. Хорошая новость тут в том, что подобную проверку практически любой водитель имеет возможность сделать самостоятельно, экономя свои деньги и время.

Может кто-то уже освоил самостоятельную диагностику автомобиля через ноутбук и имеет какой-то практический опыт? Тогда это можно выложить в комментариях блога, за что посетители, уверен, будут признательны автору.

На этом я с вами прощаюсь до следующих публикаций. Не игнорируйте удобство подписки на блог – с ней вы не пропустите важных и интересных статей. Жмите социальные кнопки: хорошей информации в сети много не бывает, кто-то за нее вам обязательно будет благодарен.

Диагностический прибор Renault — незаменимый помощник?

В настоящее время диагностический прибор Renault не должен отсутствовать ни в одном наборе инструментов. Это необходимо, когда необходимо произвести ремонт автомобиля, помимо заливки жидкости стеклоочистителя или замены шин. Поскольку за последние десятилетия в современных автомобилях было использовано более электроники , ремонт и быстрая диагностика с помощью обычных инструментов, как правило, уже невозможны. Диагностическое оборудование Renault необходимо для быстрого и надежного обнаружения конкретные источники неисправностей . В то же время предлагается множество различных устройств, и мы хотим познакомить вас с дешевыми, а также практичными альтернативами диагностическим устройствам Renault от производителя автомобиля.

История диагностического оборудования Renault?

Французский автопроизводитель Renault в настоящее время выпускает почти 4 миллиона автомобилей в год. Компания экспортирует автомобили в Германию с по 1962 год и является одним из крупнейших импортеров автомобилей в 9 странах мира.0004 эта страна. Рынок США также был одним из крупнейших рынков сбыта компании на ранней стадии. Это также играет важную роль в истории Renault Diagnostic Device.

ПОЛУЧИТЕ БОЛЬШЕ УПРАВЛЕНИЯ ВАШИМ АВТОМОБИЛЕМ С ФУНКЦИЯМИ CARLY

Узнайте точные цены Carly для вашей марки автомобиля!

Быстрая международная доставка DHL

Политика возврата адаптера в течение 14 дней

Отличная поддержка клиентов

Пожизненная гарантия на оборудование

ВИДЕН В

Хотя многие автопроизводители начали оснащать автомобили диагностическими разъемами, которые позволяли проводить автоматическую диагностику в авторизованных ремонтных мастерских еще в 1960-х годах, бортовая диагностика не стала успешной, пока в Калифорнии не был принят закон. Это произошло из-за загрязнения воздуха в крупных городах Калифорнии в 1980-х годах. Калифорнийский совет по воздушным ресурсам (CARB) решил ужесточить законы о выбросах транспортных средств в это время. Однако агентству было ясно, что недостаточно просто установить стандарты выбросов для новых зарегистрированных транспортных средств. Соблюдение норм выбросов должно было обеспечиваться в течение всего срока службы автомобилей. Для того, чтобы иметь возможность постоянно это проверять, была разработана бортовая диагностика (OBD) .

Для возможности подключения рассматриваемого автомобиля к диагностическому прибору Renault разработан диагностический разъем OBD , а также контрольное устройство для контроля показателей выхлопных газов. Была установлена ​​квота на то, как часто транспортные средства должны были проводить самодиагностику, и что красная сигнальная лампа на приборной панели предупредит водителя, если что-то пойдет не так. Стандарт OBD был разработан в первую очередь для контроля уровня выбросов выхлопных газов и функции отдельных компонентов , которые гарантируют соответствие нормам выбросов выхлопных газов. Однако с годами автомобили оснащались все большим количеством электроники, поэтому OBD стал одним из самых важных инструментов для диагностики автомобилей.

В настоящее время диагностических устройств Renault может быть подключен к диагностическому разъему OBD для проверки всей электроники автомобиля и запроса сообщений об ошибках. Это не обязательно должны быть серьезные ошибки, диагностическое оборудование Renault также предлагает пользователям возможность получения информации

.

для считывания, которые могут быть использованы для других целей . Например, сложное диагностическое оборудование Renault, такое как Carly OBD Scanner, может определить предсказания будущих проблем и проверить автомобиль на пробег фальсификация .

Диагностический прибор Renault – незаменимый помощник для подержанных автомобилей?

Что такое диагностическое устройство Renault для порта OBD?

Первые диагностические приборы Renault были разработаны задолго до появления OBD. Они должны позволять авторизованным мастерским быстро, безопасно и эффективно диагностировать транспортные средства. Первые модели были еще огромными устройствами, которые предлагали относительно мало информации и обычно отображали состояние автомобиля только разноцветными сигнальными лампами.

За последние десятилетия диагностическое оборудование Renault также эволюционировало. В настоящее время, поскольку автомобили оснащаются все большим количеством ЭБУ, каждый из которых соединен между собой шинной системой , с помощью диагностического устройства Renault можно получить много информации и диагностировать неисправности. Современное диагностическое оборудование Renault является не только незаменимым инструментом для специалистов, сегодня его может использовать любой владелец транспортного средства , желающий знать о безопасности и текущем состоянии своего автомобиля.

Передовое диагностическое оборудование Renault позволяет даже непрофессионалам взглянуть на электронику автомобиля и найти возможные неисправности . Сканер Carly OBD не только предлагает систему светофора для быстрой диагностики состояния автомобиля, но также предлагает особенно ценные вспомогательные средства, которые можно использовать при ремонте автомобилей. Предоставляются простые и полные инструкции по ремонту , а также схемы, которые обычно доступны только специалистам в авторизованных ремонтных мастерских.

Стандарт OBD2

Стандарт OBD фактически был разработан только для проверки компонентов выхлопной системы . Хотя стандарт сначала требовался законом только в Калифорнии, теперь он считается международным стандартом , который также является обязательным для производителей автомобилей в Европе. Если вы владеете автомобилем Renault, выпущенным после 1992 , вы можете предположить, что ваш автомобиль можно проверить с помощью диагностического прибора Renault .

Адаптер OBD2

Для возможности подключения диагностического прибора Renault к автомобилю используется диагностический разъем OBD. Это должно быть не более 1 м от места водителя. На большинстве автомобилей Renault он находится внизу приборной панели , между рулевым колесом и дверью водителя. Однако на некоторых моделях диагностический разъем OBD также можно найти на центральной консоли справа от водителя. Как правило, диагностические разъемы Renault белый или желтый .

Различные типы диагностического оборудования Renault

Тем временем предлагается множество различных диагностических устройств Renault. Мы познакомим вас с различными устройствами, их преимуществами и недостатками.

Оригинальный диагностический прибор Renault

Оригинальное диагностическое оборудование Renault представляло собой шкафы , оснащенные роликами, чтобы их можно было перемещать с одного автомобиля на другой в мастерских. Первые диагностические устройства Renault могли , а не еще дают много информации о состоянии автомобиля. Однако с годами Renault также модернизировала свое диагностическое оборудование.

За последние десятилетия Renault предложил авторизованным ремонтным мастерским множество различных версий. Были предложены портативные устройства , которые позволяют техническому специалисту считывать различную информацию с транспортных средств и проводить углубленную диагностику электроники транспортного средства.

Однако в последние годы Renault перешел на с использованием ноутбуков со специальным программным обеспечением для проверки автомобилей производителя.

Все эти оригинальные диагностические приборы Renault есть и были очень дорогими . Технические специалисты должны были пройти обучение , чтобы научиться работать с оборудованием, чтобы они могли эффективно использовать его в своей повседневной работе. Механики, которые могли пользоваться диагностическим оборудованием Renault, считались специалистами в первые годы и до сих пор считаются особо квалифицированными.

Портативные диагностические приборы Renault

Поскольку в последние десятилетия все больше и больше электроники используется в автомобилях, все больше и больше диагностического оборудования Renault разрабатывается для независимых мастерских и частных лиц . Первые устройства были в основном карманными компьютерами, которые могли отображать различную информацию и параметры на отдельном экране. Эти устройства до сих пор предлагаются в качестве диагностического оборудования Renault. В большинстве случаев это универсальные устройства, предлагающие возможность проверка автомобилей нескольких производителей с помощью программного обеспечения собственной разработки. В первую очередь они предназначены для независимых мастерских, которым ежедневно приходится диагностировать автомобили разных производителей. Мастерские могут выбирать между различными моделями подписки , а программное обеспечение иногда обновляется несколько раз в год.

Даже сегодня многие карманные компьютеры предлагаются в качестве диагностического оборудования Renault. Однако они относительно дороги и сложны.0004 работать. Они в основном используются в открытых мастерских и обычно редко используются частными лицами из-за их высокой цены и необходимости обучения.

Программное обеспечение для диагностики Renault

В целях снижения стоимости диагностического прибора Renault уже несколько лет предлагается программное обеспечение, которое устанавливается на ноутбуки и предназначено для замены диагностического прибора Renault. Преимущество ноутбуков в том, что они имеют относительно большой экран 9.0004 и множество хранилищ и вычислительных мощностей . В комплект поставки также входят различные кабели, с помощью которых ноутбук можно подключить к диагностическому разъему OBD.

Ассортимент программного обеспечения, которое можно использовать с ноутбуком в качестве диагностического устройства Renault, сейчас очень велик. Так как для диагностики необходим ноутбук, программное обеспечение тоже не обязательно можно назвать дешевым, как диагностический прибор Renault . Тоже не особо практично для частных лиц на использование ноутбука для диагностики автомобиля. Эти устройства не обязательно подходят для использования в мастерских. Кроме того, всегда существует риск того, что они могут быть повреждены . Это еще одна причина, по которой программное обеспечение, предлагаемое в качестве диагностического устройства Renault , а не , стало популярным для использования частными лицами .

Мобильные приложения диагностики Renault

Мобильные приложения считаются новым поколением диагностического оборудования Renault. 9Производительность 0003 и объем памяти современных мобильных устройств за последние годы улучшились до такой степени, что они идеально подходят для использования в качестве диагностического оборудования Renault. Сегодняшние смартфоны уже имеют вычислительную мощность ноутбуков , а некоторые даже имеют больше памяти. Но самым большим преимуществом смартфонов перед обычными диагностическими устройствами Renault является возможность легко убрать их в карман брюк или куртки. Мы редко выходим из дома без смартфона. Это делает мобильные устройства особенно подходящими для использовать в качестве диагностических устройств Renault .

Производитель сканеров OBD Carly ловко использует преимущества смартфона. Клиенту нужно только вставить адаптер в диагностический разъем OBD , который затем автоматически подключается к смартфону через Bluetooth. Для этой цели можно использовать все устройства Android или iOS . Программное обеспечение Carly OBD Scanner можно загрузить бесплатно, и оно готово к использованию сразу после установки. Чтение Информация об электронике автомобиля занимает всего несколько минут, и вся информация может быть проанализирована программным обеспечением, чтобы предоставить пользователю всестороннее представление об электронике автомобиля, не требуя обширных знаний .

Почему приложение Renault Diagnostic Device лучше?

Диагностическое оборудование Renault, которым можно пользоваться через мобильные устройства, предлагает владельцам транспортных средств несколько преимуществ . Мы хотели бы познакомить вас с некоторыми из них здесь:

Базовые знания – диагностический прибор Renault

Прежде чем инвестировать в диагностическое устройство Renault, вы должны точно знать, какую информацию можно считать с OBD. Одной из самых важных сведений являются коды ошибок .

Чтобы правильно понять значение кодов ошибок, нужно знать, как устроены современные автомобили. В современных автомобилях до 100 блоков управления могут использоваться для управления двигателем , обеспечивают функции безопасности , или даже просто сделать поездку максимально комфортной для пассажиров. Все эти блоки управления связаны между собой и могут обмениваться информацией.

Для выполнения своей задачи блоки управления могут использовать датчики для запроса различных типов информации. Если один из этих блоков управления обнаружит ошибку, он может сгенерировать код ошибки. В зависимости от важности безопасности другие блоки управления могут затем реагировать на этот код ошибки . Диагностическое устройство Renault позволяет считывать коды неисправностей и при необходимости сбрасывать их. Это дает владельцу транспортного средства много информации о состоянии его автомобиля. Ошибки могут предоставлять общую информацию или указывать на ремонт, который необходимо выполнить непосредственно для соображения безопасности .

Диагностический прибор Renault – незаменимый помощник для подержанных автомобилей?

Коды ошибок

С установлением первого стандарта OBD Калифорнийским агентством по охране окружающей среды коды неисправности , которые могут быть получены диагностическим устройством Renault, также были установлены . В США был разработан DTC (Data Trouble Code), в который уже включено более 11 000 различных сообщений об ошибках . DTC также был принят в Стандарты SAE J2012 и ISO 15031-6 .

Код неисправности состоит из пяти различных цифр и имеет следующую структуру:

Код неисправности начинается с буквы , описывающей положение соответствующего компонента :

Вторая буква указывает на общую ошибку с «0» или специфичную для производителя ошибку с «1». Это дает производителям возможность определять собственные недостатки. Третья буква кода неисправности используется для обозначения местоположения в автомобиле, в котором 9Компонент 0003 возникает ошибка :

Четвертая и пятая цифры кода неисправности используются для точной идентификации кода неисправности . Вот несколько примеров:

• сс промывки
• -Сигнал вне допуска.
• s датчик: нет сигнала.

Блоки управления в автомобиле

В последние десятилетия было обнаружено, что электронные блоки управления обеспечивают много преимуществ в автомобиле. Они могут выполнять важные функции безопасности и точно управлять двигателем для достижения лучшая производительность , экономия топлива и выбросы выхлопных газов . Однако ЭБУ используются не только для управления двигателем и управления важными функциями безопасности, такими как ABS или подушками безопасности. Их также можно использовать для автоматического климат-контроля или развлекательной системы автомобиля. Чтобы производители могли определять свои собственные неисправности , каждый из этих блоков управления может предоставлять важную информацию владельцу транспортного средства. Это еще одна причина, по которой Диагностический прибор Renault очень удобен в наши дни, когда необходимо постоянно проверять транспортное средство на предмет его безопасности вождения и общего состояния.

Протоколы CAN-BUS

Одним из важнейших преимуществ электронных блоков управления является возможность обмена данными друг с другом . Это стало возможным благодаря шине CAN, коммуникационной сети, разработанной немецкой компанией Bosch AG. Он предлагает производителям транспортных средств возможность подключения различные блоки управления с двумя кабелями, что позволяет избежать большого количества проводки .

В настоящее время большинство производителей автомобилей используют шину CAN. Диагностический разъем OBD также является частью системы шины CAN и, таким образом, может использовать диагностическое устройство Renault для получения всей информации от различных блоков управления в автомобиле.

OBD3 находится в стадии подготовки

За годы возникли многочисленные слухи о стандарте OBD3. Он должен иметь возможность передать данные органам власти или страховым компаниям через Wi-Fi или другие каналы связи. Смысл этого в том, что выхлопную систему автомобиля можно постоянно проверять и, если есть какие-либо проблемы, водителю можно сделать необходимый ремонт немедленно .

Однако возможность того, что транспортное средство может передавать информацию властям или страховым компаниям, уже встретила сопротивление в году. Например, информация о скорости транспортного средства может быть передана в страховую компанию, что приведет к увеличению расходов для владельца транспортного средства. Возможно ли это вообще в Европе из-за строгие законы о защите данных еще не уверены. Также точная дата , когда и будет ли вообще введен стандарт OBD3, еще не доступна .

По этой причине на данный момент невозможно подтвердить, какова функция этого нового стандарта и когда он будет введен. Пока только слухов существует и нет официальных заявлений .

Почему я должен купить диагностический прибор Carly Renault?

Carly OBD Scanner представляет последнее поколение диагностического оборудования Renault . Он не только предлагает обычные функции диагностического устройства Renault, такие как считывание кода неисправности или его удаление при необходимости. Через приложение можно выполнить больше входящих диагностик, чем это возможно с помощью обычного диагностического устройства Renault. Приложение постоянно обновляется , так что пользователь всегда может использовать последние функции .

Комбинация диагностического устройства Renault с мобильным устройством была настолько хорошо реализована в сканере Carly OBD, что все можно использовать преимущества обоих устройств . В настоящее время нет причин вкладывать средства в дорогое диагностическое оборудование Renault и не использовать современную технологию Carly . А также потому, что начинающие и опытные техники могут исчерпать все возможности, чтобы провести диагностику автомобиля быстро и недорого.

Резюме

В настоящее время диагностический прибор Renault требуется, если владелец транспортного средства хочет провести диагностику своего автомобиля самостоятельно . Из-за наличия в современных автомобилях электроники ремонт автомобиля в настоящее время практически невозможен без диагностического прибора Renault .

В качестве альтернативы можно было бы регулярно отвозить автомобиль в специализированную мастерскую и проводить там диагностику электроники автомобиля . Даже если там работают специалисты для оценки информации от электроники автомобиля, не вся информация обычно передается клиентам. Помимо высокой стоимости, это также требует времени, которое обычно оправдывает , а не результат .

Если вы хотите точно узнать о состоянии вашего автомобиля, но не хотите каждый раз пользоваться услугами специализированного автосервиса, диагностический прибор Renault – это единственный способ проверить точное состояние автомобиля. автомобиль при необходимости.

10 Автомобильные диагностические инструменты для домашних мастеров

Мы все были там: вы едете, занимаясь своими делами, когда вдруг загорается лампочка проверки двигателя или вы начинаете слышать таинственный грохот, который вы не могу точно определить. В этот момент у вас есть два варианта: отвезти машину в ремонтную мастерскую или выбрать путь «Сделай сам» и разобраться в этом самостоятельно! Если вы занимаетесь самоделкой и надеетесь устранить проблему с автомобилем до того, как она станет серьезной проблемой, вот 10 инструментов для диагностики автомобилей, без которых вам не обойтись.

1
/
10

через amazon.com

Scan Tool

Верхний конец технологической лестницы удерживается сканером. Этот автомобильный диагностический прибор подключается к порту OBD-II («OBD» — это аббревиатура от бортовой диагностики, а «II» обозначает второе поколение этих портов, используемых с 1996 года) и предоставляет широкий спектр собранной информации. с компьютера вашего автомобиля.

Вы можете заметить широкий диапазон цен на эти инструменты. Большая часть цены определяется глубиной информации в его базе данных и тем, как он доставляет эту информацию вам. Инструменты сканирования могут быть проводными или Bluetooth и часто подключаются к вашей сети Wi-Fi, чтобы получить доступ к актуальной онлайн-базе данных. На самом деле, более новые модели часто имеют возможность подключения к вашему смартфону, буквально помещая мощь компьютерной диагностики в вашу ладонь.

Купите прямо сейчас на Amazon.

2
/
10

через amazon. com

Считыватель кодов

Считыватель кодов — это более технологичная версия сканера. Он также подключается к порту OBD-II, но вместо выполнения полной сервисной диагностики просто выдает числовой код ошибки. Вам решать проверить этот код в онлайн-базе данных или руководстве.

Считыватель кодов — отличный инструмент для диагностики автомобиля, когда вам нужно что-то более полезное, чем простая лампочка «Проверить двигатель», но вам не нужны детали или расходы, связанные с полным сканирующим инструментом.

Чтобы получить хороший обзор того, что именно предоставляет считыватель кода и чем он отличается от сканера, обратитесь к этой информативной статье: Использование диагностического считывателя кода автомобиля.

Купите прямо сейчас на Amazon.

3
/
10

Шаттерсток/Аболтин

Мультиметр

Хорошо, давайте сделаем шаг вниз с точки зрения технологии. Мультиметры измеряют ряд различных факторов в электрической системе вашего автомобиля. Предоставляя информацию о таких деталях, как сопротивление и напряжение, они могут помочь вам определить неисправные цепи, заряд батареи и проблемы с датчиками.

Мультиметры доступны по цене, и хотя бы один из них можно использовать в любой мастерской. Один быстрый совет: приобретите блок с большим цифровым показанием, которое будет особенно легко читать во время диагностики автомобиля. А в качестве дополнительного умного диагностического трюка, вот как проверить наличие коррозии в водяном насосе, радиаторе или радиаторе отопителя вашего автомобиля с помощью мультиметра.

Купите прямо сейчас на Amazon.

4
/
10

Бесконтактный термометр

Ни для кого не секрет, что двигатели во время работы нагреваются. Но каждая часть вашего автомобиля предназначена для работы в определенном диапазоне температур. Когда что-то идет не так, например, нарастание трения или затрудненный поток воздуха, все становится на свои места.0461 очень горячо очень быстро! Чтобы узнать, так ли это в вашем автомобиле, используйте бесконтактный инфракрасный термометр. Этот удобный инструмент позволит вам проверить температуру труднодоступных предметов или областей, к которым нельзя прикасаться при работающем двигателе. Используйте термометр, когда вы хотите проверить, не тормозит ли тормоз или неисправен ли термостат — обе проблемы могут привести к резкому падению расхода топлива. И если вы ищете дополнительные инструменты для диагностики автомобиля, которые помогут увеличить пробег, Family Handyman поможет вам!

Купите прямо сейчас на Amazon.

5
/
10

Семейный мастер на все руки

Вакуумный насос и комплект для проверки давления

В двигателе вашего автомобиля полно деталей, которые работают с использованием вакуумного давления, и вакуумный насос и комплект для проверки давления позволят вам проверить эти вакуумные линии на наличие утечек. Всякий раз, когда у вас есть опасения по поводу износа вакуумной линии, просто вытащите эти инструменты. Просто не забудьте использовать комплект для проверки давления после того, как ваш двигатель прогреется до рабочей температуры, чтобы получить точные показания.

Более того, этот инструмент предназначен не только для диагностики. Ваш вакуумный насос также пригодится для таких проектов, как замена трансмиссионной жидкости.

Купите прямо сейчас на Amazon.

6
/
10

через amazon.com

Датчик давления топлива

Ваш автомобиль в последнее время чувствует себя немного вялым? Если да, то проблема может быть в топливной системе. Мусор, утечки и другие потенциальные проблемы могут вызвать падение давления топлива, что приведет к снижению мощности. С помощью манометра вы сможете определить, получает ли ваш двигатель топливо, необходимое для правильной работы.

Если вы обнаружите проблему с давлением топлива, отремонтируйте ее как можно скорее. Чтобы предотвратить будущие проблемы, есть одна неожиданная хитрость: никогда не ездите на бензине меньше, чем на четверть бака. Хотите знать, почему? Все это объясняется в этой статье семейного мастера на все руки: 10 вещей, которые вы никогда не должны делать со своей машиной.

Купите прямо сейчас на Amazon.

7
/
10

через amazon.com

Лампа для проверки цепей

Лампа для проверки работает как грязный мультиметр. Он просто подключается к цепи и зажигает лампочку, если на нее подается питание. Прелесть этого инструмента в том, что это простой двоичный код: он либо загорается, либо нет. Это позволяет быстро проверить цепи. Однако эта простота является и недостатком этого инструмента. Индикатор тестового полета подтверждает, что схема работает, но не сообщает вам никаких дополнительных деталей, таких как амперы или вольты и т. д.

Если вы ищете контрольную лампу, обязательно приобретите светодиодную модель, а не лампу накаливания старой школы, чтобы снизить риск повреждения компьютера вашего автомобиля.

Купите прямо сейчас на Amazon.

8
/
10

Семейный мастер на все руки

Стетоскоп механика

Существует давняя традиция, когда автовладельцы пытаются описать эти странные вибрации и грохот, которые всегда таинственным образом исчезают, когда автомобиль привозят в мастерскую. Стетоскоп механика — один из самых простых способов сузить круг источников беспокоящих звуков — это специально модифицированная версия медицинского инструмента.

Хороший обзор традиционного стетоскопа механика см. в разделе «Как диагностировать проблемы с автомобилем с помощью стетоскопа». Но средства диагностики автомобилей продолжают развиваться, а беспроводные технологии позволяют современному механику контролировать эти стетоскопы даже во время вождения.

Купите прямо сейчас на Amazon.

9
/
10

Shutterstock/Бобков Евгений

Телескопическое зеркало

Современные двигатели — это чудо сжатия, ведь с каждым годом автопроизводителям удается размещать все больше деталей в меньшем пространстве под капотом. Это может быть впечатляющим инженерным решением, но оно может вызвать настоящую головную боль у механика, работающего своими руками. Одним из простых инструментов для диагностики автомобиля, который позволит вам увидеть труднодоступные и труднодоступные места в автомобиле, является телескопическое зеркало.

Простые, но надежные, телескопические зеркала отлично работают с телескопическими магнитами, чтобы выяснить, не является ли этот неприятный стук ничем иным, как ослабленным винтом, подпрыгивающим на каждой неровности дороги. (Вот почему они составили этот список инструментов для домашних мастеров и профессионалов.)

Купите сейчас на Amazon.

10
/
10

Семейный мастер на все руки

Правильное освещение

Мы начали этот список с одного из самых передовых доступных инструментов для диагностики автомобилей, а закончим самым простым: эффективным освещением. Трудно исправить то, чего вы не видите, и даже самые полезные инструменты бесполезны, если вы упускаете что-то очевидное из-за плохого освещения. Одна из лучших вещей, которую вы можете сделать для своего гаража или магазина, — это инвестировать в качественное, надежное регулируемое освещение. Он не должен быть дорогим, но он должен быть. Одним из примеров является этот комплект освещения под капотом.
