где находится и для чего нужен?

Диагностический разъем на Тойоте Королле – это чудо коробочка, которая сможет рассказать многое о вашем автомобиле. Стоит лишь научиться правильно с ним работать и он расскажет вам все о вашем авто.

Практически каждый современный автомобиль автомобильного концерна Тойота обладает специальными диагностическими разъемами, через которые можно легко считать коды ошибок компьютера, а также полностью диагностировать свой автомобиль. В данной статье мы поговорим о диагностических разъемах на Тойоте Королле. Ниже мы расскажем: где они находятся, для чего они нужны, а также о том, как правильно ими пользоваться.

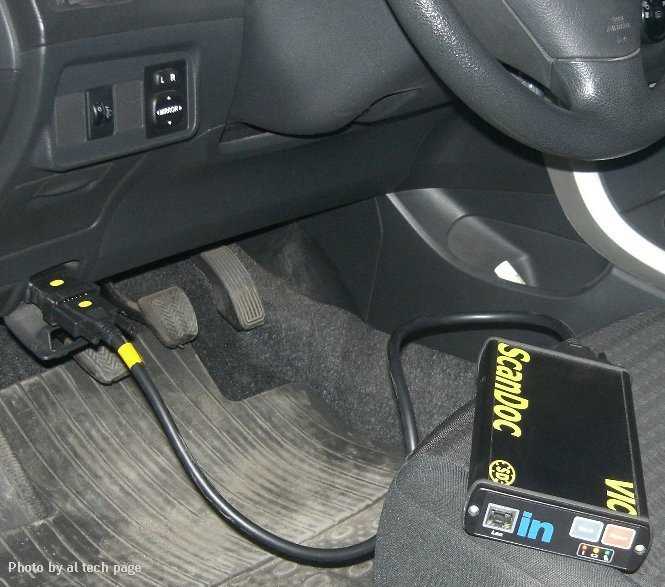

Где находится диагностический разъем?

Практически каждый собственник такого автомобиля как Тойота Королла, хорошо рассматривавший свой автомобиль, замечал небольшую, черную, закрытую коробочку с надписью «Diagnostic». Как правило, она располагается под капотом – чаще всего на задней стенке моторного отсека. Найти ее не должно составить особого труда. Она легкодоступна и очень заметна. Итак, поднимаем капот и находим коробочку. На фотографии указано место расположения коробки в нашем автомобиле.
На фотографии стрелочками выделено его положение.

Для чего нужен диагностический разъем и как им пользоваться?

Поднимаем капот, находим нужный нам диагностический разъем. Он всегда закрыт крышкой – достаточно сбоку дернуть за лепесток и крышка сама слезет без всякого приложения усилий.

Что мы видим? Перед нами ровно 20 гнезд, каждое из которых имеет свое определенное значение. На японских станциях технического обслуживания в данные разъемы вставляют диагностические тестеры, которые выявляют проблемы. У нас же в России, таких приборов мало, однако найти их можно. На крайний случай можно обойтись и без тестера, однако потребуются некоторые знания в сфере электротехники, а также уметь пользоваться мультимером. Ниже представлена фотография открытой диагностической коробки, а также схема, которая будет описана ниже. Схема расскажет о том, где и какие гнезда находятся.

Итак, давайте приступим и рассмотрим каждое гнездо по порядку.

«+В» — данное гнездо, подключив прибор, расскажет о том, какое напряжение в бортовой сети на момент проверки. При исправной работе авто оно составляет примерно 14,7 В.

«Fp» — данное гнездо предназначено для проверки напряжения на топливном насосе. В заведенном состоянии нормальным напряжением является 12-14 В. Если замкнуть два вышеописанных контакта, то топливный насос заработает.

Далее «Е1», «Те1» и «Те2» — данные гнезда предназначены для самодиагностики – процедуры, которая не имеет никакой сложности. Как мы знаем после того как мы заводим двигатель загорается лампочка «Cheсk» — через некоторое время она должна потухнуть, если же этого не происходит, то это означает только одно – бортовой компьютер зафиксировал ошибку или сбой в работе одной из систем автомобиля. Именно самодиагностика позволяет найти проблему.

Гнездо «Ох1» — предназначено для проверки датчика кислорода (лямбда-зонда). Для его проверки понадобится специальный вольтметр, который можно поспрашивать в магазинах автомобильных запчастей и оборудования. Лучше всего будет воспользоваться обычным прибором и гнездом «Vf1». Там проверка будет более простой, так как сигнал уже обработан электронным блоком. Стоит присмотреться к контактам «Ox2» и «Vf2», если в них нет вставленных контактов, то это означает, что у вас единственный кислородный датчик и как правило это хорошо, так как с ними очень много проблем.

То же самое и с контактом «Тs» — он предназначен для проверки датчика скорости авто.

Теперь рассмотрим «W». Он пригодится в тех случаях, если контрольная лампочка перегорела, а вам необходимо считать коды по самодиагностике. Все что понадобится это воткнуть стрелочный вольтметр между контактами «+B» и «W» колебания стрелки укажут код.

«IG» — гнездо, которое пригодится при сбоях зажигания. Данный разъем выдает последовательность импульсов, подаваемых на аккумулятор. Для проверки понадобится частотомер или другой любой подобный прибор.

На этом, в принципе, все. В данной статье никто не превратил вас в великих диагностиков Тойота, однако вы узнали азы, которые могут помочь вам в самостоятельной диагностике вашего любимого автомобиля. Здесь следует запомнить одно простое, но очень важное правило – «если не уверенны, не стоит лезть». Лучше отдать автомобиль квалифицированному специалисту-диагностику, который качественно и за достаточно короткое время сможет оценить состояние вашего автомобиля. Самое главное при самостоятельной проверке – это не навредить своему автомобилю еще больше, так что будьте осторожны и не беритесь за то, в чем не разбираетесь.

Разъём DIAGNOSIS Toyota

информация по разъёму DIAGNOSIS Toyota

Система впрыска Toyota до 98 года имеет разьем диагностики DLC1. Обычно он находится под капотом слева и представляет собой коробочку с надписью «DIAGNOSIS».

E1

Это «масса». Earth.

B+

«Плюс» батареи. Появляется при включении зажигания.

IGN-

Вывод коммутатора — для выносного тахометра.

TE1

Вывод для чтения кодов системы EFI.

Диагностика: «Normal mode»

Взять любой провод (а лучше маломощную лампочку-пробник) и замкнуть им выводы «ТЕ1» и «Е1» (DLC No.1 или DLC No.2). В «старых» системах «Т» или «ТЕ». После этого, включив зажигание, следите за лампочкой «CHECK» (лампочка с изображением двигателя, она же «MIL»). Коды можно считать, подключив светодиод к «W».

Коды самодиагностики АКПП считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1», при этом овердрайв должен быть включен.

TE2

Диагностика: «Test mode»

Накопление кодов в этом режиме происходит при замыкании контактов «Е1» и «Те2» перед включением зажигания. После этого автомобиль должен проехать примерно 15 км. После остановки двигатель не глушат и на холостом ходу соединяются контакты Е1-Те1 и производится считывание кодов. Снятие перемычек производится в обратной последовательности.

W

Вывод лампочки Чек. Подключение очень маломощного светового индикатора между «B+» и «W» дублирует лампочку «Check Engine» на панели приборов.

Ox

Вывод датчика кислорода. Можно измерить напряжение (и его изменение во времени) на датчике. Если подключить осциллограф. Или высокоомный быстрый вольтметр.

Fp

Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку B+ — Fp. При включении зажигания сразу заработает бензонасос.

Vf1

Vf-feedback voltage — контакт, напряжение на котором является результатом анализа компьютером датчика кислорода и системы. Читайте подробную выкладку на сайте: «Лямбда-зонд: Проверка по-американски.»

Tс

Используется для считывания кодов самодиагностики дополнительных устройств автомобиля (Перемыкание Tc E1 в разъёме вызывает индикацию кодов лампочкой ABS, SRS, TRC OFF и Hight control).

Считывание кодов ABS

• Включите зажигание.
• Перемкните выводы «ТС» и «E1» разъема DLC1.
• Снимите перемычку с выводов «WA» и «WB».
• Через 4 секунды считайте код по количеству вспышек индикатора ABS.
• Снимите перемычку с выводов «TC» и «E1».
• Установите перемычку на выводы «WA» и «WB».

Сброс кодов ABS

• Включите зажигание.
• Перемкните выводы «ТС» и «E1»
• Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
• Индикатор должен выводить код нормы (мигать 2 раза в секунду).
• Выключите зажигание.
• Снимите перемычку с выводов «TC» и «E1».
• Убедитесь, что индикатор ABS погас.

Коды самодиагностики SRS (Toyota) считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1». Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки.

Система контроля давления в шинах предусматривает свою собственную самодиагностику. Коды считываются стандартным для Toyot’ы способом по количеству вспышек индикатора при включенном зажигании и замкнутых выводах «TC» и «E1». Удаление кодов производится аналогично стиранию кодов системы ABS.

Коды самодиагностики 4WS считываются по той же методике, что и коды неисправностей двигателя, по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании.

AB

Стирание кодов неисправностей SRS:

• подсоединть два провода к выводам «TC» и «AB»
• включить зажигание и подождать не менее 6 секунд
• поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
• после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты

Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение!

Ts

Предназначен для считывания кодов самодиагностики (проверки отклонений напряжения) датчиков скорости ABS and Traction Control System, которые не могут быть обнаружены обычной самодиагностикой.

Обнуление системы контроля давления в шинах

Обнуление системы контроля давления в шинах и её предварительная настройка должна производиться после выполнения любых работ, связанных с заменой колес, шин или дисков (давление во всех четырех колесах должно быть правильно отрегулировано).

модели без установочной кнопки и с разъемом DLC1

• Включите зажигание.
• Перемкните выводы «TS» и «E1»
• Через 30 секунд нажмите педаль тормоза и удерживайте ее, пока индикатор системы не мигнет 3 раза с интервалом в 2 секунды.

модели c установочной кнопкой и с разъемом DLC1

Установочные кнопки отличаются характерной формой и расположением — в нижней части панели приборов со стороны водителя.

• Включите зажигание.
• Перемкните выводы «TS» и «E1»
• Нажмите установочную кнопку и удерживайте ее, пока индикатор системы не мигнет 3 раза.
• После этого, чтобы система сохранила правильные установки, необходимо проехать некоторое расстояние.

TT

используется при проверке автоматических трансмиссий. Для проверки АКПП — перемкнуть выводы «E1-TT»

Vf2, CC2, Ox2

При комплектации автомобиля двумя лямбда-зондами контакты выполняют аналогичные Vf1, CC0 и Ox1 функции для второго датчика.

OP1

считывание кодов самодиагностики иммобилайзера.

TD

отключение Air Suspension System.

На автомобилях с OBD-II для внутреннего японского рынка установлен разъем DLC No.1, но в нем отсутствуют контакты «Te1», «Te2», «W», «Vf», «Cco», «Ox», «Ign» — будьте внимательны!
