как работает, где находится, неисправности

Буквально недавно пришлось столкнуться с проблемами с датчиком масла. Периодически на приборной панели стала загораться лампочка «масленка». Почему не понятно, заехал в несколько сервисов, начали рассказывать что-то невразумительное, после чего решил всё-таки самостоятельно со всем разобраться. Теперь хочу поделиться с другими автомобилистами, потому как проблема частая, судя из форумов. Поэтому предварительно давайте расскажу, что собой представляет датчик давления масла, зачем он нужен, да и где собственно размещается (честно сказать, сам долго искал). Ну, и, конечно же, перечислю основные причины и признаки неисправностей, с которыми можно столкнуться.

На фото: справа датчик давления масла, слева указатель давления. Фото — drive2.ru

Для чего нужен датчик давления масла? Что это?

Если не вдаваться в серьезные умозаключения, а по-простому — это один из основных компонентов масляной (смазочной) системы двигателя. Деталь в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. Это может быть соответствующая лампочка, как я её называю лодка с термометром или же сообщение на бортовом компьютере, если машина навороченная.

Принцип работы датчика масла

Принцип работы довольно простой, сможет разобраться даже новичок. Смотрите в чём дело, в большей части датчиков, работа основывается на возможности преобразования одного типа энергии в другой. Чтобы преобразовать механическое воздействие, в корпусе датчика монтируется преобразователь механических воздействий в электронный сигнал. Механическое воздействие передается на мембрану, в современных машинах её делают из металла и помещают на неё резисторы, которые меняют сопротивление в ответ на возникающую деформацию. Потом уже преобразователь передает электрический сигнал по проводке.

Устройство датчика ДДМ

На старых машинах устройство и сама работа датчика несколько отличалась, но сам принцип сохранялся. Понятно дело, ни о каких электрических преобразователях речь и быть не могло. Поэтому конструкция была простая. Итак, аналогично, показания датчика формировались от воздействия на мембрану. Деформируясь, мембрана давила на шток, который отвечал за сжимание жидкости в специальной герметичной трубке. На другом конце трубки, имелся второй шток, на который давила жидкость из трубки и тот соответственно поднимал или опускал стрелку. Прибор со стрелкой называется дифманометром, его называли просто манометром. Соответственно, стрелка пошла вверх, возрастает давление, вниз, давление падает.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес).

На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика

Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Месторасположение датчика давления масла Газель

Причины неисправности датчика давления масла

Как таковых причин достаточно, хоть узел и важный при формировании нужных параметров работы ДВС, но расположен как-то отдалённо и не связан с остальными системами. Итак:

• Первая и самая банальная причина — это недостаточный уровень масла. У некоторых невнимательных автомобилистов, может наблюдаться масляное голодание, когда проехав тысячи километров, никто не заглядывает под капот, не интересуясь, что да как там. Решение проблемы проще, чем, кажется, достаточно долить масла и всё, лампочка перестанет гореть. Кстати, на всякий случай, проверьте, нет ли подтеков масла под мотором, всякое может быть, лучше сразу исключить механические повреждения картера или блока.

Лампочка давление масла

• Накрылся масляный насос. Покупаем новый и забываем о проблеме.

Масляный насос

• Забился сам датчик. Не редко причина в банальном засоре датчика, поэтому попробуйте его для начала почистить, может ещё послужит. Кстати, у меня как раз засор и стал причиной того, что начала гореть лампочка. Почистил и все отлично, никаких проблем. Видно масло плохое использовал, поэтому не забывайте, что от масла тоже многое зависит.

ДДМ Toyota Ist

• Засор масляного фильтра. Понятно, что циркуляция масла в ДВС проходит через фильтр. Теперь представьте, сеточка забилась, как через неё пройдет масло, а ни как. Эта проблема китайских поддельных фильтров, старайтесь покупать оригинальные «мановские», они хоть и дороже, но с ними мороки никакой нет.

Засоренный масляный фильтр

• Повреждение мембраны датчика, из-за чего передаются неверные сведения.

• Следующая причина маловероятная, но со счетов её сбрасывать не стоит. Касается она замыканий проводов идущих от самого датчика на «приборку» или БК, окисление клемм на датчике, соединений и тому подобное. У знакомого был аналогичный случай, лапочка загорелась, он давай по сервисам ездить. Ну, а какие у нас «спецы» сидят на СТО, все прекрасно знают. Мозгов не хватило банально проводку проверить, соединения, клеммы. А оказалось, что в гараже мыши завелись и перегрызли провод, в итоге показания с датчика приходили неправильные, коротнуло там что-то.

• Сгорело реле датчика, предохранитель вследствие замыкания.

В общем, как видим, причин соберется прилично, действуйте методом исключения, если решили выявить неисправности самостоятельно. Начните с простого, выньте щуп, может там масло уже давно закончилось.

Признаки неисправности датчика давления масла

Как правило, основной признак — это горит лампочка, в остальном мало кто обращает внимание на побочные моменты. А их немало:

• Проблемы с запуском мотора. Банально масло закончилось, а мотору, особенно зимой сложно провернуть коленвал.

• Появления толчков при езде, особенно ощущается на малых оборотах.

• Теряется мощность при разгоне.

• Неправильно срабатывает замок зажигания, зачастую, если проблемы с питанием, проводкой к датчику.

Заключение

Как видим, причин довольно много, главное во время выявить истинного виновника. Проблемы с проводкой, можно сказать, да ничего страшного, но не тут-то было, не редко из-за замыканий, оголенных проводом, машины горят. Поэтому не шутите с этим. Другая ситуация, закончилось масло, мотор работает без смазки или с малым количеством, в итоге что? Правильно, быстрый износ и выход из строя поршневой группы, в заключении ремонт или покупка «контрактника».

Поэтому обращайте внимание на любые мелочи, загорелась лампочка давления масла, проверьте, избежите дорогостоящего ремонта.

Кстати, в следующей статье рассмотрим, как правильно диагностировать и выявить истинную причину.

где расположен, для чего нужен, как поменять » АвтоНоватор

В устройстве транспортного средства главнейшую роль играет двигатель. Романтичные водители называют его «сердцем машины». Но у силового агрегата есть одно слабое место — это система смазки трущихся деталей. В качестве единственного контрольного органа этой системы выступает датчик давления масла (ДДМ), который может преподнести водителю немало сюрпризов.

Содержание

• 1 Зачем нужен датчик давления масла

• 2 Виды ДДМ и принцип их работы в современных автомобилях

  • 2.1 Механический датчик

  • 2.2 Электронный датчик

• 3 Местоположение устройства в разных видах авто

  • 3.1 Таблица: где находятся датчики давления масла на популярных моделях авто

• 4 Причины и признаки неисправности

• 5 Как подключить выносной

• 6 Как заменить

  • 6.1 Видео: замена ДДМ своими руками

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Виды ДДМ и принцип их работы в современных автомобилях

Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.

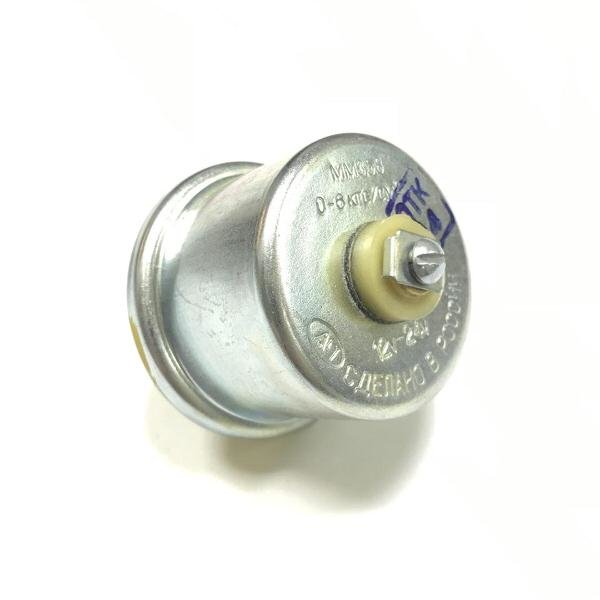

Механический датчик

Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.

Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.

Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

Имеет крупные габариты и сложную внутреннюю конструкцию

Электронный датчик

Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.

Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.

Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.

На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.

Конструктивно более простое устройство

Местоположение устройства в разных видах авто

В зависимости от марки и модели автомобиля может меняться и месторасположение датчика. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.

Чаще всего ДДМ находится в непосредственной близости от головки блока цилиндров и масляного фильтра. В некоторых случаях, чтобы добраться до устройства, потребуется просто открыть капот и пробраться к датчику без демонтажа других элементов. В других ситуациях снять датчик позволяется только снизу, через колёсную базу.

Обычное расположение — у двигателя

Таблица: где находятся датчики давления масла на популярных моделях авто

Автомобиль	Где находится датчик давления масла	Наиболее удобный доступ к датчику
ВАЗ 2108/09/099 ВАЗ 2110/11 (8-клапанный двигатель)	Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.	Сверху
ВАЗ 2110/11 (16-клапанный двигатель)	Слева позади двигателя на блоке распределительного вала. От датчика отходит провод, а рядом с ним проходит 2 пучка проводов в изоляторе чёрного цвета.	Сверху
Лада Калина	Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод.	Сверху. Необходимо сначала снять пластиковую крышку блока цилиндров.
Audi — большинство моделей	В непосредственной близости от масляного фильтра. Может быть и второй датчик — на главном блоке цилиндров. Характерная черта — от него отходит один провод.	Сверху
Chevrolet Lanos	На масляном насосе снизу двигателя. Характерная черта — от него отходит пучок проводов в изоляторе.	Снизу (когда авто находится на эстакаде или над ямой).
Ford Transit	Под передним бампером около масляного радиатора посередине автомобиля на двигателе.	Снизу (когда авто находится на эстакаде или над ямой).
Mercedes-Benz — большинство моделей	На картере немного правее от центра автомобиля.	Снизу (когда авто находится на эстакаде или над ямой).
Mitsubishi Lancer	Позади и немного правее двигателя (вкручен в двигатель) рядом с масляным фильтром. Характерная черта — от него отходит один провод.	Снизу (когда авто находится на эстакаде или над ямой).
Nissan X-Trail	Снизу на блоке рядом с насосом гидроусилителя руля.	Сняв правое колесо и пластиковый щиток ремней.
Opel Astra	На уровне картера справа со стороны генератора. Характерная черта — от него отходит один провод.	Сняв правое колесо.
Volkswagen Golf, Jetta	Датчик аварийного давления масла находится слева в торце головки цилиндров. Ещё один датчик — недостаточного давления — находится на масляном фильтре справа от автомобиля.	Сверху и снизу соответственно.
Volkswagen Passat	Два датчика: первый находится на кронштейне до масляного фильтра, второй — на выходе из масляного фильтра.
Газель (двигатель ЗМЗ-405)	Справа сверху на главном блоке цилиндров. От датчика отходит провод.	Сверху.

Причины и признаки неисправности

Водитель любого транспортного средства должен знать, что чаще всего неисправности в системе смазки не представляют особых сложностей в их устранении. Однако могут возникнуть и такие поломки, которые потребуют вмешательства специалиста СТО и узкопрофильного оборудования.

Признаками неисправностей в датчике давления масла могут служить:

• потеря мощности автомобилем при разгоне;

• нестабильность срабатывания замка зажигания;

• резкие толчки при езде на малых оборотах;

• невозможность завести машину.

К причинам, по которым ДДМ выходит из строя, можно отнести:

• выработанный ресурс устройства;

• деформация мембраны;

• короткое замыкание в проводке;

• выход из строя реле датчика.

Поэтому требуется максимально внимательно относиться к такому устройству, как ДДМ, так как от его работоспособности зависит состояние двигателя. Если датчик начинает «врать» и «путаться в показаниях», трущиеся детали силового агрегата очень быстро износятся, что в конечном итоге приведёт к заклиниванию двигателя.

Как подключить выносной

В некоторых случаях бдительные и опытные автолюбители подключают выносной датчик давления масла на свой автомобиль. Это та мера, которая обеспечит надёжный контроль над системой смазки двигателя. С одной стороны, функции датчика будут обеспечиваться в штатном порядке, а с другой — можно будет в любой момент посмотреть на силу давления в системе.

Порядок подключения выносного прибора:

1. Открыть капот.

2. Установить на место датчика давления масла тройник (переходник).

3. К разъёмам переходника подключаются сам датчик и сигнальное устройство.

4. Провод от прибора протягивается в салон.

5. По цвету проводков производится подключение к панели приборов.

Таким образом, без особенных сложностей можно установить и подключить дополнительный прибор по контролю давления масла.

Благодаря чёткой шкале делений водитель всегда будет знать точное давление в системе

Как заменить

Замена ДДМ в случае его поломки — это необходимая операция. Без этого прибора дальнейшая эксплуатация автомобиля невозможна или небезопасна. К тому же практически любой водитель сможет поменять датчик самостоятельно.

Рекомендуется работать в перчатках, чтобы не испачкать и не поранить руки

Порядок замены во многом будет зависеть от места положения устройства. Однако, в целом основные этапы процедуры проходят согласно установленным правилам:

1. Открыть капот, дождаться, пока мотор остынет.

2. Найти ДДМ и обеспечить удобный подход к нему.

3. Снять с устройства контактный проводок.

4. Гаечным ключом выкрутить датчик из посадочного гнезда.

5. Вместе с датчиком потребуется снять и колечко из алюминия, которое выполняло роль уплотнителя. При замене датчика потребуется поменять и кольцо.

6. Новый датчик вкручивается с новым уплотнителем в освободившееся гнездо.

7. На резьбу устройства в некоторых случаях (замена ДДМ на отечественных автомобилях) наносится герметик.

8. На контакты устройства подключить провод.

9. Протестировать новый датчик давления масла: завести мотор, убедиться, что значок в виде маслёнки не горит.

Потребуется надёжно закрутить новый датчик, а после — проверить соединение на течь

Видео: замена ДДМ своими руками

Таким образом, даже будучи неопытным водителем, можно провести как проверку, так и замену датчика давления масла на любой машине. Главное — не бояться сложностей и действовать осторожно, чтобы не повредить смежные с датчиком устройства, шланги и провода.

• Автор: Екатерина Ларина
• Распечатать

Копирайтер, рукодельница, путешественник

Оцените статью:

(4 голоса, среднее: 3. 3 из 5)

Поделитесь с друзьями!

Adblock
detector

Датчик/переключатель давления масла | Автозапчасти O’Reilly

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла MasterPro Ignition 3

Сравнить

Датчик давления масла терминала MasterPro Ignition 2

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла MasterPro Ignition 3

Сравнить

Датчик давления масла на выводе MasterPro Ignition 3

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 3

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 2

Сравнить

MasterPro Ignition 1 Контактный датчик давления масла

Сравнить

Датчик давления масла MasterPro Ignition 3

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла MasterPro Ignition 2

Сравнить

Датчик давления масла терминала MasterPro Ignition 2

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла терминала MasterPro Ignition 1

Сравнить

Датчик давления масла MasterPro Ignition 4

Датчик или переключатель давления масла контролирует давление масла в двигателе. Он отправляет эти сигналы в ЭБУ и на датчик давления масла или сигнальную лампу. Если датчик давления масла в вашем автомобиле перестает работать должным образом, он может давать ложные показания. Может загореться масляная лампочка или показания манометра могут быть очень высокими или нулевыми. Перед заменой блока подачи масла проверьте уровень масла и прислушайтесь к своему двигателю. Если у вас мало масла, добавьте то, что необходимо. Если вы заметили какие-либо тикающие или лязгающие звуки или запах горящего масла, у вас могут быть другие проблемы. Если вам по-прежнему необходимо заменить датчик или переключатель давления масла, посетите магазин автозапчастей O’Reilly, чтобы найти подходящую деталь для вашего ремонта.

Признаки неисправности датчика давления масла

×

Хорошие новости, мы открыты!

Мы являемся важным бизнесом; вы можете приехать к нам! В связи с текущими проблемами, связанными с COVID-19, многие местные юрисдикции ввели режим самоизоляции, который позволяет работать только основным предприятиям. Что это означает для семей, которые мы обслуживаем, и для наших сотрудников:

• Авторемонтные мастерские считаются важнейшей услугой.
• Мы являемся ключевым бизнесом для повседневного выживания в краткосрочной и долгосрочной перспективе.
• Мы по-прежнему открыты для ваших основных транспортных средств.
• Вы можете продолжать посещать нас!

Пожалуйста, позвоните нам, чтобы сообщить нам, что происходит с вашим автомобилем, и мы с радостью сделаем все возможное, чтобы вернуть вас на дорогу!

5 августа 2020 г. | Диагностический центр AAMCO, Блог, Check Engine Light, Двигатель, Техническое обслуживание, Замена масла, Услуги, Total Car Care

Масло

– это спасательный круг двигателя любого автомобиля; без правильного количества это может привести к катастрофическим повреждениям. В связи с этим внутри вашего автомобиля есть несколько систем, которые были разработаны для контроля уровня масла, предотвращая возможные повреждения. Они наблюдают и поддерживают как давление, так и уровни масла.

Чтобы компьютер вашего автомобиля мог эффективно регулировать поток масла и температуру, датчик давления масла должен работать правильно. Датчик давления масла обычно подключается непосредственно к манометру на приборной панели вашего автомобиля. Когда он обнаруживает уровень масла ниже нормального, датчик давления включает индикатор, чтобы отразить изменение на приборной панели.

Первым признаком будет сигнальная лампа давления масла, которая часто сопровождает предупреждения о неисправности датчика давления масла.

Почтовая навигация

1. Как работает датчик давления масла?

2. Горит индикатор давления масла

3. Постоянно мигает индикатор давления масла

4. Манометр давления масла дает неверные показания

5. AAMCO может помочь!

6. Еще из нашего блога

Как работает датчик давления масла?

Основной функцией датчика давления масла является контроль давления масла в двигателе и передача этой информации на приборную панель. Большинство современных автомобилей оснащены электронным модулем управления, с которым напрямую сообщается давление масла.

При возникновении проблемы датчик давления масла передает информацию электронному блоку управления автомобилем для расчета. Модуль активирует панель приборов, и загорится сигнальная лампа давления масла в двигателе.

Поиск:

Последние сообщения

Категории

Забронировать онлайн

Признаки неисправного датчика давления масла

Как и во многих компьютерных системах в вашем автомобиле, если что-то дает осечку, всегда есть установленная триггерная реакция. Если есть проблема с датчиком давления масла в вашем автомобиле, он активирует индикатор давления масла в двигателе. В некоторых случаях это также может привести к неточным показаниям датчика давления масла. Ниже приведены несколько признаков того, что датчик давления масла может быть неисправен:

Горит лампочка давления масла

Датчик давления масла в вашем автомобиле дает точную информацию об общем уровне масла в двигателе. Если загорается индикатор низкого уровня масла, и вы проверяете масло и обнаруживаете, что оно в порядке, то у вас определенно неисправен датчик давления масла. Когда датчик давления масла неисправен, он будет давать неточные показания. Чем быстрее вы замените датчик, тем меньше стресса у вас будет при проверке уровня масла в автомобиле.

Индикатор давления масла постоянно мигает

Когда датчик давления масла вот-вот выйдет из строя, индикатор низкого уровня масла начнет мигать. Это может быть довольно пугающим для владельца автомобиля, так как низкий уровень масла может привести к значительному повреждению двигателя. Постоянная проверка моторного масла требует не только времени, но и стресса. Вместо того, чтобы постоянно беспокоиться об уровне масла, обратитесь к квалифицированному механику, например, из AAMCO Colorado, и попросите его заменить датчик давления масла.

Слишком много огней?

Преданный персонал AAMCO Colorado всегда готов помочь вам избавиться от этих огней.

Записаться на прием

Узнать больше

Датчик давления масла дает неверные показания

Если у вас старый автомобиль, он, вероятно, может иметь механический манометр, контролирующий уровень масла. Когда уровень масла в норме, но датчик показывает ноль, это может означать, что датчик давления масла необходимо заменить, поскольку он дает неточные показания. Это также может быть признаком проблемы с подключением.

Если у вас современный автомобиль и датчик давления масла использует электронный сигнал для получения показаний, когда датчик давления масла неисправен, он будет показывать странные показания. Он мог либо сидеть на полном, либо на нуле. Рекомендуется проверить проводку датчика или при необходимости заменить датчик.

Вы не должны предполагать, что уровень масла в двигателе низкий, без физического подтверждения с помощью щупа. В противном случае это может означать, что в вашем автомобиле слишком много моторного масла, что может вызвать совершенно новый набор проблем.
