Что такое разболтовка дисков: Что такое разболтовка колесных дисков: определение и правила выбора

Разболтовка колесных дисков, таблица совместимости для разных марок автомобилей

Водители автомобилей > Полезная информация > Водителям новичкам > Разболтовка колесных дисков

Наверняка многие автолюбители замечали, насколько эффектнее выглядит авто, на котором установлены колесные диски с необычным оригинальным дизайном. Внутренний голос сразу посылает сигнал: «Надо бы и тебе такие прикупить!». Конечно, здорово, когда у человека есть стремление модернизировать внешний вид своего автомобиля. Главное, чтобы это было не в ущерб технической части и безопасности.

Поэтому «крутизну» диска мы можем принять во внимание только после того, как убедимся в его соответствии нашим техническим характеристикам. Главным из параметров является разболтовка колесных дисков. К ней мы обязательно вернёмся, когда разберем его маркировку.

Маркировка колесных дисков

Маркировка всех колесных дисков стандартна в соответствии с параметрами. Эти стандарты одинаковы как для литых, так и для штампованных дисков.

Рассмотрим на примере такую расшифровку маркировки колесного диска: 5,5Jx16h3 ET30 PCD: 5/112 d 66.6

В данном примере:

  • 5.5 — ширина диска, указанная в дюймах (B)
  • 16 — его диаметр в дюймах (D)
  • 5/112 — этот параметр и есть разболтовка диска. Он указывает количество крепёжных болтов (в данном случае их 5), а также диаметр окружности их расположения. Этот диаметр по международному стандарту называется «Pitch Circle Diameter«, поэтому обозначается аббревиатурой PCD. В нашем примере он равен 112 мм.
  • ET 30 — «вылет» или «вынос» диска в миллиметрах. Он равен тридцати миллиметрам в нашем примере. Это зазор между плоскостью, которой диск прижимается к ступице (привалочной плоскостью) и центром ширины диска. Когда эти плоскости совпадают, вылет считается нулевым. Когда первая плоскость не переходит за вторую — вылет положительный. Отрицательный вылет, соответственно, если привалочная плоскость пересекает пределы воображаемой плоскости центра ширины диска. Немецкие производители обозначают вылет ET. В нашем примере его величина положительная и обозначается ЕТ30. В случае отрицательного вылета, он обозначился бы ET-30. DEPORT — обозначение вылета у французских производителей. В других странах используют английское OFFSET.

Вылет диска (ET)

Вылет колеса, также как и разболтовка колесных дисков, весомый фактор, который необходимо учитывать при установке. При отрицательном его значении, большая часть диска, выступая наружу, может упираться в колесную арку на повороте. При положительном вылете диск в большей степени внутри. Поэтому, если вы подобрали диск без соответствия с вылетом, вы просто не сумеете его установить, поскольку детали подвески не допустят этого.

Видео — почему при покупке дисков следует проверять как разболтовку колесных дисков, так и их вылет ET (вынос / смещение):

Видео — для коррекции вылета колесных дисков могут быть использованы колесные проставки:

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

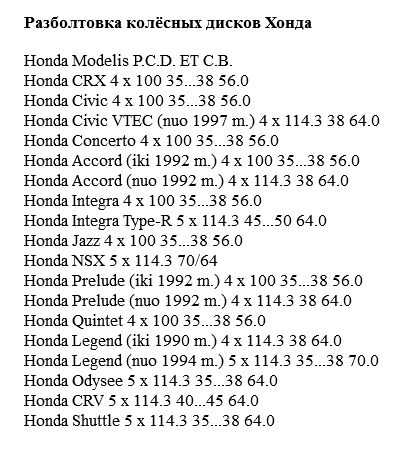

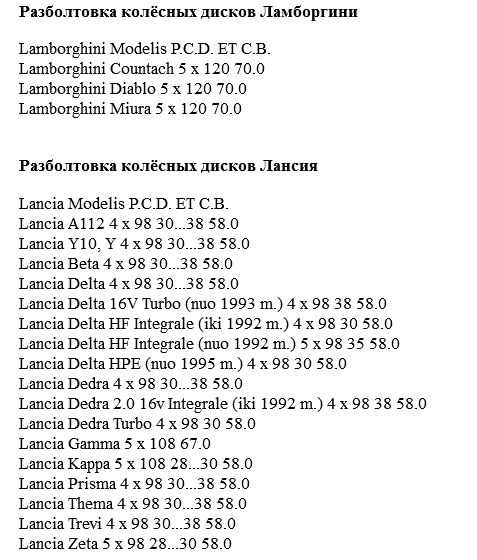

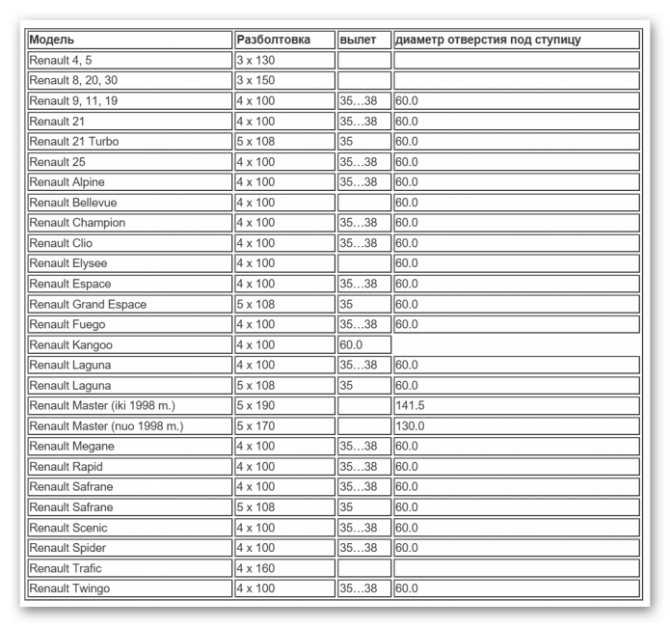

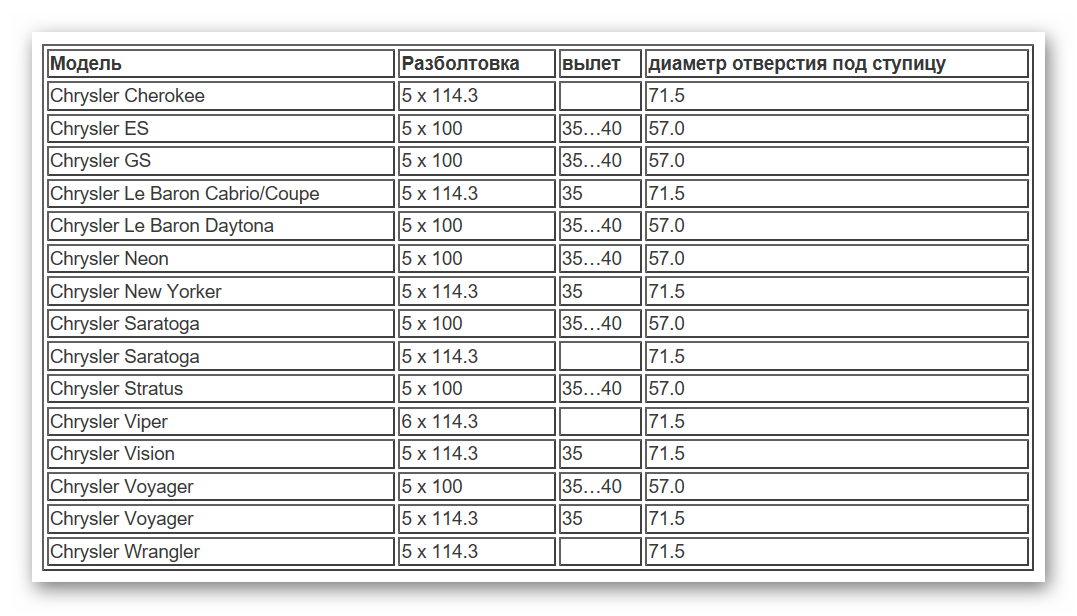

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

Daewoo

Форд

Hyndai

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве кованных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Каждый решает сам: имеет ли смысл ремонтировать колесные диски или лучше сразу купить новые.

Как расшифровать индексы шин можно прочитать здесь. Следует отметить, что от правильного подбора шин, также как и дисков, зависит безопасность управления автомобилем.

Как правильно поменять колесо на автомобиле — https://voditeliauto.ru/poleznaya-informaciya/voditelyam-novichkam/kak-pravilno-pomenyat-koleso-na-avtomobile.html

Видео — как правильно подобрать колесные диски для автомобиля:

Разболтовка колесных дисков: таблица, как рассчитать

Колесные диски – это важная техническая составляющая любого автомобиля, отвечающая за маневренность и легкость хода. Недостаточно выбрать первый попавшийся вариант диска, так как следует побеспокоиться о соотношении требований того или иного производителя транспортного средства и возможностей автовладельца.

Разболтовка – это ключевой параметр, нуждающийся в тщательном рассмотрении с целью обеспечения легкости при последующем монтаже.

Как правило, показатель разболтовки укладывается самим производителем колесных дисков, но если данная информация отсутствует, то важно прибегнуть к самостоятельному подсчету, что трудно и долго, но все же реально. Дополнительно представлены схемы и таблицы с расшифровкой, чтобы понять, что означает получившийся вариант и как его использовать на практике.

Разболтовка – это показатель диаметра болтов, которые применяются для установки колеса. Колесные диски разных производителей имеют свои показатели разболтовки, поэтому необходима повышенная внимательность при учете требований определенной марки автомобиля. Как правило, они прописываются в книжке сервисного обслуживания для удобного использования информации на практике.

Общее понятие

Содержание

  • Общее понятие
  • Какие бывают диски?
  • Как определить показатель разболтовки?

Каждый автомобиль имеет свою конфигурацию колесных дисков, поэтому необходимо индивидуальное отношение к выбору при учете таких технических параметров. В противном случае снизится безопасность и комфорт при управлении, поскольку диски в сборе с шиной, отвечают за маневренность автомобиля и его способность «держать ход». На данный момент имеется стандартная маркировка, применяемая для литых и штампованных дисков, поэтому при выборе покупатель не ощущает каких-либо трудностей. Маркировка – это обозначения, которые включают в себя следующие показатели:

  1. Маркер системы разболтовки.
  2. Ширина диска в дюймах.
  3. Вылет диска в миллиметрах.

Не каждый знает, что такое разболтовка. Отсутствие технологических соотношений разболтовки с используемым типом и количеством болтов – прямое нарушение прочности крепления, из-за чего при вождении автомобиля можно столкнуться с многими сложностями, в том числе и создание ДТП. Поэтому каждый параметр из маркировки нужно рассмотреть индивидуально.

Вылет диска – это расстояние от места, где диск соприкасается со ступицей до центрального крепежного отверстия, расположенного ближе к ширине диска. Имеют место три вида:

  1. Положительный.
  2. Отрицательный.
  3. Нулевой, когда две плоскости совпадают между собой по размеру.

Производителем точно регламентируются такие параметры, поэтому обеспечивается надежное последующее применение. Из-за того, что вылет диска связывается с кинетическими показателями подвески автомобиля, допускается изменение стандартных параметров не более чем на 5 миллиметров.

Дополнительная информация предоставляется на картинке, чтобы можно было наглядно ознакомиться с параметрами, прописанными на диске. Детальное рассмотрение позволяет избежать сложностей при выборе, поскольку от этого зависит комфорт управления автомобилем, безопасность и даже его внешний вид.

Какие бывают диски?

Автомобильные диски производятся в соответствии с технологическими особенностями, поэтому постоянно появляются новые варианты для возможности покупателям подобрать именно тот вариант, который полностью удовлетворяет их требования и предпочтения.

В таблице рассмотрены основные типы дисков и их характерные особенности.

ТипОписание
ЛитыеНебольшой вес и прочность – это основные технические параметры, благодаря которым обеспечивается комфорт при управлении автомобиля с такими дисками. Но при отсутствии соответствующего обслуживания быстро стирается защитный слой, из-за чего изделие может покрыться ржавчиной.
ШтампованныеДоступная стоимость при возможности «отрихтовать» диск в случае необходимости – залог удобного обслуживания. Как правило, такой тип дисков входит в заводской комплект многих автомобилей.
КованыеПовышенная прочность обосновывается особой технологией изготовления. Также при езде диски не лопаются, как это бывает в случае с литыми. Но высокая стоимость делает подобные диски доступными не для каждого автовладельца.
СборныеЭто экспериментальный вариант дисков, который относительно недавно появился на рынке, но уже стал пользоваться высокой популярностью за счет своего необычного вида.

Вне зависимости от выбранного типа диска для оснащения автомобиля, важно знать, как правильно определить показатель разболтовки, чтобы в последующем не столкнуться с техническими сложностями при установке и использовании колеса. Специалистами выделено несколько способов на выбор, но ознакомиться стоит с каждым индивидуально.

Как определить показатель разболтовки?

Многие автомобилисты задаются вопросом, как же определить показатель разболтовки, если производителем он не указан? Ситуация усложняется тем, что нет возможности просто посмотреть показатели, так как нужно самостоятельно все просчитывать и продумывать. Существует масса способов, но процесс детального подсчета считается наиболее сложным, поэтому если знать все его тонкости, можно в любой ситуации сориентироваться и выбрать нужные болты для последующего монтажа колеса.

Важно! Самый простой способ подсчета – это пересчет количества всех имеющихся болтов на диске.

Для второго способа подсчета используется штангенциркуль, с помощью которого измеряется расстояние между соседними крепежными отверстиями. После этого проводится замер диаметра самого отверстия, чтобы в последующем было проще подобрать крепежные болты. Основная задача заключается в том, чтобы узнать значение между центральными крепежными отверстиями. Данный параметр позволит в последующем легко определить PCD, используя соответствующую формулу.

Коэффициент определяется в зависимости от количества крепежных болтов, присутствующих в колесной системе. Для детального подсчета поможет следующая таблица соотношения количества крепежных отверстий и общего коэффициента.

КоличествоПодсчет коэффициента
3Умножается на 1,155
4Умножается на 1,414
5Умножается на 1,701
6Умножается на 2

Как правило, стандартная таблица разболтовки содержит в себе следующие данные:

  • модель и марка автомобиля;
  • размер диска в дюймах;
  • вылет диска в миллиметрах;
  • характеристики крепежных отверстий;
  • размер шин для возможности подсчитать соотношение резины и диска.

Если же возникли какие-то сомнения по поводу того, правильно ли были проведены подсчеты, можно ознакомиться со стандартной таблицей по примеру автомобиля Audi.

Но важно учитывать, что каждый автомобиль индивидуален по-своему, поэтому параметры могут отличаться между собой. В таком случае требуется внимательность к деталям и проведение подсчетов на основе полученной информации.

Разболтовка колесного диска – это технический параметр, отвечающий за качество последующего монтажа. Требования к производителям дисков диктуют свои правила, в которых сказано, что показатели разболтовки обязательно должны указываться на поверхности диска. Но если данные отсутствуют, то самостоятельное вмешательство на основе полученных данных – возможность избежать массы трудностей по обустройству автомобиля новыми колесными дисками для создания привлекательности и комфорт от управления машиной.
