Как проверить симистор мультиметром на исправность? 2 простых способа

В электрических приборах присутствует огромное количество полупроводниковых устройств, имеющих самый различный функционал и назначение. В большинстве схем роль электронного ключа выполняет симистор, который можно устанавливать в открытое или закрытое положение. В случае поломки какого-либо блока или прибора проверке подлежат все детали, поэтому далее мы рассмотрим, как проверить симистор мультиметром, не привлекая на помощь профессионалов.

Способы проверки

На практике симисторы могут быть представлены как силовыми агрегатами в распределительных устройствах или высоковольтных линиях, так и слаботочными элементами плат. Существует несколько способов проверки работоспособности, среди которых наиболее популярными являются:

  • при помощи
    мультиметра;
  • установив на
    специальный стенд;
  • посредством
    батарейки и лампочки;
  • транзистор-тестером.

Чаще всего используется первый метод, поскольку практически у каждого дома имеется мультиметр, тестер или цешка. Да и собирать целый испытательный стенд ради нескольких проверок смысла не имеет, в равной мере, как и конструировать контрольку с блоком питания.

Перед рассмотрением процедуры следует разобраться в конструктивных особенностях симистора. В электрическом смысле это полупроводниковый элемент, который как и тиристор может открываться и закрываться для протекания тока, но, в отличии от тиристора, симистор пропускает ток в двух направлениях. Поэтому его конструкция содержит два встречно направленных кристалла, которые открываются и закрываются управляющим электродом, за счет такой особенности его иногда считают разновидностью тиристора.

Рис. 1. Принципиальная схема симистора

Посмотрите на рисунок 1, в работе устройства может произойти либо обрыв линии с нарушением целостности цепи, либо пробой p-n перехода, характеризующийся коротким замыканием. Чтобы проверить симистор  мультиметром, применяются два метода – с выпаиванием полупроводникового прибора и на плате. Второй вариант является более удобным, так как проверить можно без лишних манипуляций с радиодеталями, однако на измерения будет влиять и общая  работоспособность схемы.

Поэтому для повышения точности симистор выпаивают с платы и проверяют, иначе короткое замыкание в параллельно включенной ветке будет показывать  неисправность на мультиметре при фактически годном испытуемом объекте.

Если выпаять симистор

Рассмотрим вариант с полным отделением симистора от платы, в результате вы должны получить абсолютно обособленную независимую деталь.

Рис. 2. Выпаять симистор

Основной вопрос, с которым вы должны определиться – расположение выводов или цоколевка ножек детали. Ниже приведены несколько типовых моделей, но следует отметить, что на практике может встречаться и другой порядок чередования, поэтому место нахождения управляющего контакта по отношению к двум рабочим вы должны определить заранее по модели или паспорту симистора.

Рис. 3. Расположение выводов симистора

Как видите на рисунке 3, в любой модели будут присутствовать три вывода – два силовые, которые имеют маркировку A1 и A2, в некоторых вариантах они обозначают тиристоры и маркируются как T1 и T2. Третья ножка – это управляющий вывод, он маркируется как G, от английского gate – ворота. После того, как разберетесь с конструкцией конкретного симистора и распиновкой выводов, переходите к настройке измерительного прибора. Большинство цифровых мультиметров имеют отдельное положение для “прозвонки”, на панели его обозначают как полупроводниковый диод.

Рис. 4. Выбрать режим прозвонки

Однако это не единственный вариант, некоторые варианты цифрового тестера имеют совмещенную функцию, которая на панели выражается одной отметкой, совмещающей и прозвонку и функцию омметра:

Рис. 5. Совмещенный омметр с прозвонкой

После переключения установите щупы мультиметра в соответствующие гнезда, как правило, чтобы проверить симистор, вам понадобится разъем COM – это общий вывод и разъем для измерения сопротивления или со значком прозвонки. В таком режиме между щупами возникнет разность потенциалов, поскольку на них искусственно подается испытательное напряжение, соответственно, через симистор будет протекать какой-то ток.

 Подготовив мультиметр и разобравшись с устройством симистора, можете переходить к самой проверке на исправность.

Процедура будет включать в себя несколько этапов:

  • Чтобы проверить, не пробит ли переход, сначала нужно приложить щупы тестера к силовым выводам. Во время процедуры на табло может появиться значение 0 или 1, где 0 – обозначает пробитый полупроводник, а единица полностью исправный. В некоторых моделях измерительных приборов вместо единицы может отображаться значение OL, и то и другое свидетельствует о большом сопротивлении.

Рис. 6. Прозвоните силовые контакты

  • Затем переместите один из выводов на управляющий контакт, это приведет к замеру сопротивления между ними. Как правило,  значение падения напряжения между A1 и  G будет колебаться от 100 до 200, но могут быть и некоторые отличия, в зависимости от модели. Переместите щуп с одного силового вывода симистора на другой, значение в исправном состоянии должно быть равным 1.
  • Чтобы проверить, открывается ли переход симистора, кратковременно коснитесь управляющего электрода при подаче напряжения на силовые контакты. Показания на табло тут же изменятся, что и укажет на исправность прибора. Однако работа в открытом состоянии, скорее всего, продлиться недолго, поскольку приложенного напряжения будет недостаточно для получения тока удержания. Для подключения вывода щупа сразу на две ножки можно воспользоваться как дополнительным проводом, так и коснуться их самим щупом по диагонали.

Если выпаянный симистор показал исправные результаты во всех положениях, то проблема заключается в другом элементе или узле схемы.

Не выпаивая

Несмотря не преимущества предыдущего варианта проверки, далеко не всегда предоставляется возможность впаять деталь из общего блока или платы. Иногда это обусловлено конструкционным расположением ближайших элементов, иногда вся плата залита, а в некоторых ситуациях под рукой попросту может не оказаться паяльника. В этом случае максимально удалите все возможные подключения, которые так или иначе могли бы повлиять на результаты проверки симистора.

В первую очередь, обратите внимание на саму нагрузку, так как симистор – это ключ, возможно контакты к отключаемой нагрузке представлены клеммами или другими разъемными соединениями. Далее изучите схему, возможно, кроме симистора, в цепи присутствуют какие-либо коммутаторы или предохранители, которые смогут обеспечить разрыв  в цепи.

Так как ранее мы рассматривали вариант прозвонки, теперь произведем замер сопротивление в режиме омметра. Для этого переместите ручку переключателя мультиметра в соответствующее положение и подключите выводы щупов. Заметьте, из-за установки на плате далеко не всегда представляется возможным рассмотреть маркировку симистора или цоколевку его ножек, поэтому нередко приходится руководствоваться схемой или опираться на данные измерений. Если вы столкнулись именно с такой ситуацией, то следует опираться на данные замеров сопротивления между контактами попарно.

Результаты проверки омметром

Некоторые показатели сопротивления могут свидетельствовать о следующих состояниях симистора:

  • 0 Ом – говорит о том, что переход пробит или возникло короткое замыкание;
  • от 50 до 200 Ом – свидетельствует, что переход нормально открыт;
  • от 1 до 10 кОм – указывает на появление тока утечки без управляющего тока, скорее всего, что кристалл неисправен;
  • от 1 МОм и более – говорит о нормально запертом переходе или об обрыве в электрической цепи.

Измерение сопротивления является не единственным методом, которым можно проверить исправность симистора. Вы можете прозвонить его мультиметром, как было описано в предыдущем методе.

Видео инструкции

Проверка симистора и тиристора мультиметром

При помощи домашнего тестера (мультиметра) можно проверять самые разные радиоэлементы. Для домашнего мастера, увлекающегося электроникой – это настоящая находка.

Например, проверка тиристора мультиметром может избавить вас от необходимости поиска новой детали во время ремонта электрооборудования.

Для понимания процесса, разберем, что такое тиристор:

Это полупроводниковый прибор, выполненный по классической монокристальной технологии. На кристалле имеется три или более p-n перехода, с диаметрально противоположными устойчивыми состояниями.

Основное применение тиристоров – электронный ключ. Можно эффективно использовать эти радиоэлементы вместо механических реле.

Включение происходит регулируемо, относительно плавно и без дребезга контактов. Нагрузка по основному направлению открытия p-n переходов подается управляемо, можно контролировать скорость нарастания рабочего тока.

К тому же тиристоры, в отличие от реле, отлично интегрируются в электросхемы любой сложности. Отсутствие искрения контактов позволяет применять их в системах, где недопустимы помехи при коммутации.

Деталь компактна, выпускается в различных форм-факторах, в том числе и для монтажа на охлаждающих радиаторах.

Управляются тиристоры внешним воздействием:

  • Электрическим током, который подается на управляющий электрод;
  • Лучом света, если используется фототиристор.

При этом, в отличие от того же реле, нет необходимость постоянно подавать управляющий сигнал. Рабочий p-n переход будет открыт и по окончании подачи управляющего тока. Тиристор закроется, когда протекающий через него рабочий ток опустится ниже порога удержания.

Еще одним свойством тиристора, которое используется как основная характеристика – он является односторонним проводником. То есть паразитные токи в обратном направлении протекать не будут. Это упрощает схемы управления радиоэлемента.

Тиристоры выпускаются в различных модификакциях, в зависимости от способа управления, и дополнительных возможностей.

  • Диодные прямой проводимости;
  • Диодные обратной проводимости;
  • Диодные симметричные;
  • Триодные прямой проводимости;
  • Триодные обратной проводимости;
  • Триодные ассиметричные.

Существует разновидность триодного тиристора, имеющая двунаправленную проводимость.

Что такое симистор, и чем он отличается от классических тиристоров?

Симистор (или «триак») – особая разновидности триодного симметричного тиристора. Главное преимущество – способность проводить ток на рабочих p-n переходах в обоих направлениях. Это позволяет использовать радиоэлемент в системах с переменным напряжением.

Принцип работы и конструктивное исполнение такое же, как у остальных тиристоров. При подаче управляющего тока p-n переход отпирается, и остается открытым до снижения величины рабочего тока.

Популярное применение симисторов – регуляторы напряжения для систем освещения и бытового электроинструмента.

Работа этих радиокомпонентов напоминает принцип действия транзисторов, однако детали не являются взаимозаменяемыми.

Рассмотрев, что такое тиристор и симистор, мы с вами научимся, как проверять эти детали на работоспособность.

Как прозвонить тиристор мультиметром?

Сразу оговоримся – проверить исправность тиристора можно и без тестера. Например, с помощью лампочки от фонарика и пальчиковой батарейки.

Для этого включаем последовательно источник питания, соответствующий напряжению лампочки, рабочие выводы тиристора, и лампочку.

Важно! Не забудьте о том, что обычный тиристор проводит ток лишь в одном направлении. Поэтому соблюдайте полярность.

При подаче управляющего тока (достаточно батарейки АА) – лампочка будет гореть. Значит, управляющая цепь исправна. Затем отсоединяем батарейку, не отключая источник рабочего тока. Если p-n переход исправный, и настроен на определенную величину тока удержания – лампочка продолжает гореть.

Если под рукой нет подходящей лампы и батарейки, следует знать, как проверить тиристор мультиметром.

  1. Переключатель тестера устанавливаем в режим «прозвонка». При этом на щупах проводов появится достаточное напряжение для проверки тиристора. Рабочий ток не открывает p-n переход, поэтому сопротивление на выводах будет высоким, ток не протекает. На дисплее мультиметра высвечивается «1». Мы убедились в том, что рабочий p-n переход не пробит;
  2. Проверяем открытие перехода. Для этого соединяем управляющий вывод с анодом. Тестер дает достаточный ток для открытия перехода, и сопротивление резко уменьшается. На дисплее появляются цифры, отличные от единицы. Тиристор «открыт». Таким образом, мы проверили работоспособность управляющего элемента;
  3. Размыкаем управляющий контакт. При этом сопротивление снова должно стремиться к бесконечности, то есть на табло мы видим «1».

Почему тиристор не остался в открытом состоянии?

Дело в том, что мультиметр не вырабатывает величину тока, достаточную для срабатывания тиристора по «току удержания».

Этот элемент мы проверить не сможем. Однако остальные пункты проверки говорят об исправности полупроводникового прибора. Если поменять местами полярность – проверка не пройдет. Таким образом, мы убедимся в отсутствии обратного пробоя.

При помощи мультиметра можно проверить и чувствительность тиристора. В этом случае, мы переводим переключатель тестера в режим омметра. Измерения производятся по раннее описанной методике. Только мы каждый раз меняем чувствительность прибора. Начинаем с предела измерения вольтметра «х1».

Чувствительные тиристоры при отключении управляющего тока сохраняют открытое состояние, что мы и фиксируем на приборе. Увеличиваем предел измерения до «х10». В этом случае ток на щупах тестера уменьшается.

Если при отключении управляющего тока переход не закрывается – продолжаем увеличивать предел измерения до срабатывания тиристора по току удержания.

Важно! Чем меньше ток удержания – тем чувствительнее тиристор.

При проверке деталей из одной партии (или с одинаковыми характеристиками), выбирайте более чувствительные элементы. У таких тиристоров гибче возможности по управлению, соответственно шире область применения.

Освоив принцип проверки тиристора – легко догадаться, как проверить симистор мультиметром.

Важно! При прозвонке необходимо учитывать, что этот полупроводниковый ключ имеет симметричную двустороннюю проводимость.

Проверка симистора мультиметром

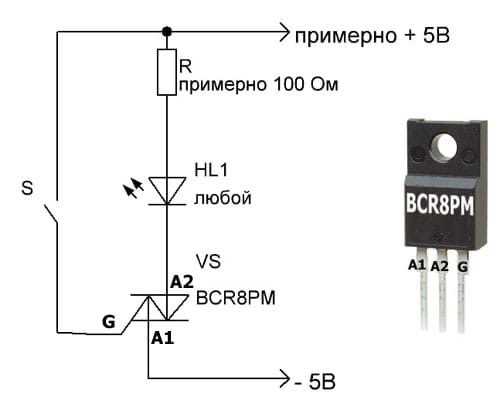

Схема подключения для проверки аналогичная. Можно использовать лампу накаливания или мультиметр с широким диапазоном измерений в режиме омметра. После прохождения тестов при одной полярности, переключаем щупы тестера на полярность обратную.

Исправный симистор должен показать весьма похожие результаты проверки. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра.

Если радиодеталь, нуждающаяся в проверке, находится на монтажной плате – нет необходимости ее выпаивать для теста. Достаточно освободить управляющий вывод.

Важно! Не забудьте предварительно обесточить проверяемый электроприбор.

В заключении смотрите видео: Как проверить тиристор мультиметром.
