ВАЗ 2110 инжектор 16 клапанов, характеристики мотора, устройство ГРМ — Автомобильный блог

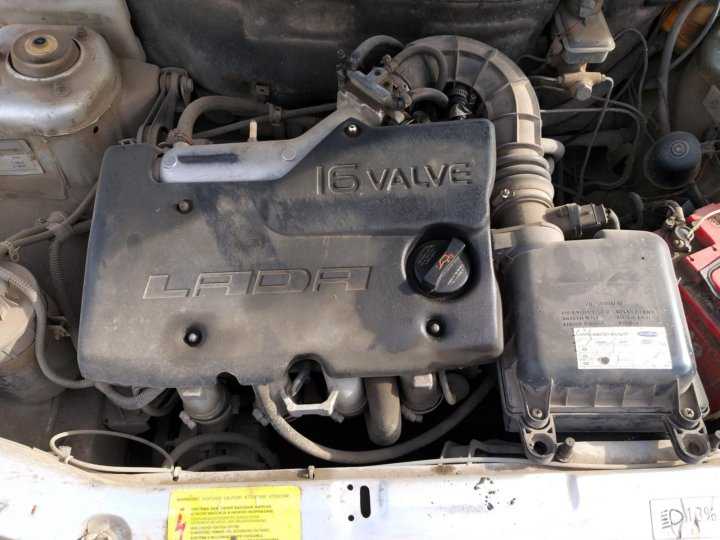

ВАЗ 2110 инжектор 16 клапанов стал очередным конструктивным прорывом для «Автоваза». Наконец то 4-цилиндровые силовые агрегаты отечественного производителя получили современную систему ГРМ с двумя распредвалами и 4 клапанами на цилиндр. Всего на «десятку» устанавливали два основных 16-клапанных инжектора. Это двигатель объемом 1.5 литра модели 2112 и 21124 объемом 1.6 литра.
Самое интересное, что инжекторный мотор объемом 1.5 литра мощнее, своего более объемного собрата. Двигатель ВАЗ-2112 развивает 93.5 лошадиные силы, в то время как ВАЗ-21124 всего 89 л.с. Компрессия в 1.5 литровом 16-клапаннике чуть выше. Однако мотор 2112 имеет один недостаток. В случае обрыва ремня гнутся клапана, что приводит к очень дорогостоящему ремонту. У двигателя ВАЗ-21124 эту проблему решили, сделав в днище поршней специальные выемки под клапана, это конечно снижает компрессию, зато клапана не гнутся при обрыве ремня ГРМ.
В техническом плане 16-клапанные моторы ВАЗ 2110 практически одинаковы, однако из-за разницы рабочих объемов есть некоторые отличия. Так двигатель 21124 имеет увеличенных ход поршня, поэтому высота чугунного блока цилиндров на несколько миллиметров больше. Диаметр цилиндров обоих двигателей одинаков — 82 мм. Далее более подробные технические характеристики инжекторных двигателей «десятки» с 16-клапанами.
ВАЗ 2110 инжектор 16 клапанов 1.5 литра
- Рабочий объем — 1499 см3
- Количество цилиндров — 4
- Количество клапанов — 16
- Диаметр цилиндра — 82 мм
- Ход поршня — 71 мм
- Мощность — 93 л.с. (68 кВт) при 5600 оборотах в минуту
- Крутящий момент — 128 Нм при 3800 оборотах в минуту
- Степень сжатия — 10.5
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 12.5 секунд
- Максимальная скорость — 180 километров в час
- Средний расход топлива — 7,2 литра
ВАЗ 2110 инжектор 16 клапанов 1.
6 литра
- Рабочий объем — 1596 см3
- Количество цилиндров — 4
- Количество клапанов — 16
- Диаметр цилиндра — 82 мм
- Ход поршня — 75.6 мм
- Мощность 16 кл. — 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
- Крутящий момент 16 кл. — 131 Нм при 3800 оборотах в минуту
- Степень сжатия — 10.3
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 12 секунд
- Максимальная скорость — 185 километров в час
- Средний расход топлива — 7,2 литра
При всех плюсах 16-клапанного бензинового двигателя ВАЗ-2110, этот силовой агрегат технологически сложнее своих 8-клапанных собратьев. Головка блока цилиндров изготовлена из алюминиевого сплава и имеет довольно внушительные размеры. Банальная регулировка клапанов занимает довольно длительное время, а уж капитальные ремонт ГБЦ 16-клапанного двигателя довольно трудозатратное мероприятие.
Чаще всего практически все владельцы 16-клапанных инжекторных моторов «десятки» сталкиваются с заменой ремня ГРМ, что тоже требует повышенного внимания.
Ведь шкивов распредвала уже два, плюс добавляется обводной ролик ГРМ. При установке нового ремня необходимо совместить три метки, на шкивах распредвала и шкиве коленвала. В теории это выглядит примерно вот так, как на изображении далее.
Это подробная схема ГРМ 16-клапанного инжектора ВАЗ-2110. А вот так все выглядит на реальной фотографии установленного ремня ГРМ.
Устройство ГРМ ВАЗ 2110 инжектор 16 клапанов в принципе мало отличается от устройства двигателей DOHC иномарок. Так что если у вас есть опыт замены ремня на «десятке», то проблем с этой операцией на других автомобилях с таким же мотором проблем не вызовет. Стоит еще раз напомнить, что неправильная установка ремня на 16-клапанном моторе объемом 1.5 литра может привести к загнутым клапанам. Так что обязательно перепроверьте, что все метки четко совпадают. Так же ремень должен быть достаточно натянут, в противном случаем может случится перескакивание ремня ГРМ, что вызовет неизбежные проблемы.
Двигатель ВАЗ 2110 16 клапанов, технические характеристики, устройство и схема ГРМ — Автомобильный блог

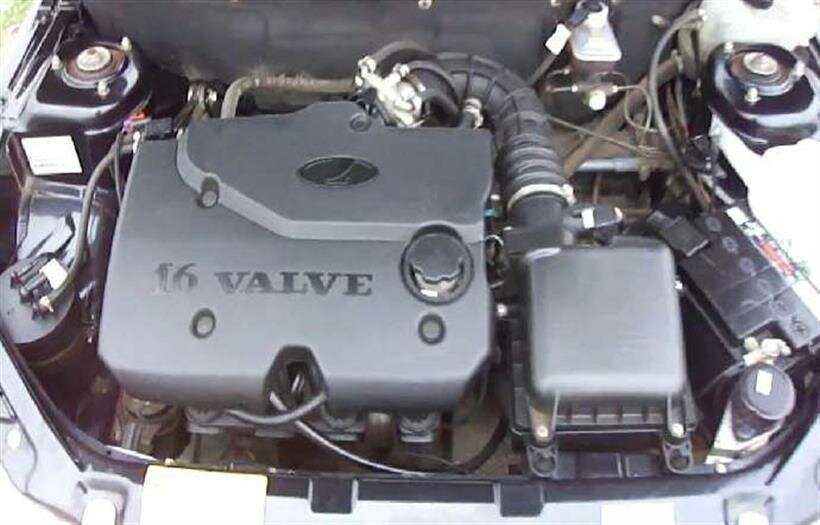

Двигатель ВАЗ 2110 16 клапанов является самым мощным и динамичным мотором «десятки», в то же время делая машину с таким силовым агрегатом довольно сложной в ремонте и обслуживании.
Бензиновых инжекторных двигателей ВАЗ 2110 16 кл. два, один рабочим объемом 1.5 литра (ВАЗ-2112) и второй объемом 1.6 литра (ВАЗ-21124). Двигатель ВАЗ-2112 имеет одну существенную проблему. При обрыве ремня ГРМ происходит удар клапанов о поршень. Собственно изображение данного 16-клапаного двигателя в разрезе дает четкое представление о фактическом отсутствии достаточного зазора между тарелками клапанов и днищем поршня. То есть когда рвется ремень, а поршень по инерции идет в верхнюю точку, клапан может быть открыт и происходит неизбежный удар. Обычно при таком прошествии клапана гнутся. А в худшем случае и ломаются превращая камеру сгорания и днище поршня в металлические крошки.
Собственно в двигателе 1.6 литра (ВАЗ-2112) данной проблемы уже нет. Там клапана не гнутся. Этого удалось добиться использовав новые поршни с особой формой днища, на которой имеются выемки на случай обрыва ремня ГРМ. Смотрим фото подобных поршней далее.
Далее подробные характеристики двигателей ВАЗ 2110 16 клапанов.
Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор
- Рабочий объем — 1499 см3
- Количество цилиндров — 4
- Количество клапанов — 16
- Диаметр цилиндра — 82 мм
- Ход поршня — 71 мм
- Мощность — 93 л.с. (68 кВт) при 5600 оборотах в минуту
- Крутящий момент — 128 Нм при 3800 оборотах в минуту
- Степень сжатия — 10.5
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 12.5 секунд
- Максимальная скорость — 180 километров в час
- Средний расход топлива — 7,2 литра
Двигатель ВАЗ 2110 1.6 л. 16-клапанов инжектор
- Рабочий объем — 1596 см3
- Количество цилиндров — 4
- Количество клапанов — 16
- Диаметр цилиндра — 82 мм
- Ход поршня — 75.
6 мм - Мощность 16 кл. — 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
- Крутящий момент 16 кл. — 131 Нм при 3800 оборотах в минуту
- Степень сжатия — 10.3
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 12секунд
- Максимальная скорость — 185 километров в час
- Средний расход топлива — 7,2 литра
6 ммСтоит отметить, что сегодня на «Автовазе» в основном производят двигатели объемом 1.6 литра, а 1,5 литровые агрегаты уже не ставятся на модели Lada, но на «десятках» встречаться довольно часто.
Двигатель ВАЗ 2110 16 клапанов устройство ГРМ
Предлагаем подробную схему ГРМ 16-клапанного двигателя «десятки». Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала.
Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.
Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.
Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.
