Электронными приспособлениями и механизмами сегодня уже никого не удивишь. Даже старый добрый ВАЗ 2107 в наше время невозможно представить без бортового компьютера. Зачем нужен этот прибор в конструкции «семёрки», какую роль он выполняет и почему водители привыкли полагаться на его показатели — поговорим подробнее.

Содержание

  • Бортовой компьютер ВАЗ 2107

    • Какой ЭБУ стоит на ВАЗ 2107

    • Основные функции ЭБУ для ВАЗ 2107

  • Диагностический разъём

    • Для чего служит

    • Где находится

  • Ошибки, выдаваемые ЭБУ

    • Что такое ошибка ЭБУ

    • Расшифровка кодов ошибок

      • Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка

      • Видео: как реагировать на ошибку Check

  • Прошивка ЭБУ

    • Видео: как самому прошить ЭБУ на ВАЗ 2107

Бортовой компьютер ВАЗ 2107

Бортовым компьютером называется «умное» цифровое устройство, которое производит определённые операции по вычислению, получая данные от различных датчиков. То есть «бортовик» — это прибор, который собирает всю необходимую информацию о «самочувствии» систем автомобиля и преобразует её в понятные водителю знаки.

Сегодня на автомобили всех типов устанавливаются два вида бортовых компьютеров:

  1. Универсальные, которые включают в себя как специфические технические устройства, так и мультимедийную систему, интернет-гаджеты и прочие функции для удобства и комфорта водителя.

  2. Узконаправленные (диагностические, маршрутные или электронные) — приборы, которые отвечают за строго определённое количество систем и механизмов.

Первые бортовые компьютеры появились в конце 1970-х годов. Активное внедрение «бортовиков» в конструкцию авто началось в 1990-х годах. Сегодня эти приборы упрощённо называются ЭБУ — электронный блок управления.

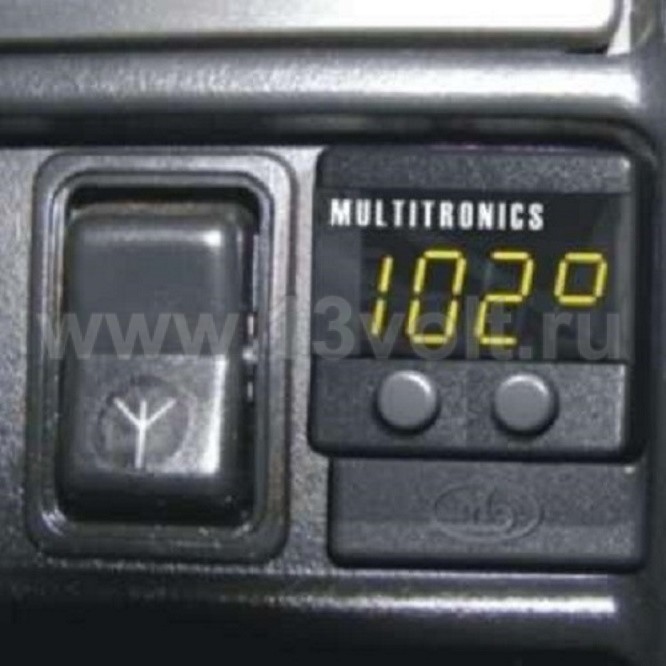

Одна из типовых моделей электронного блока управления для «семёрки» помогла водителям отечественных авто почувствовать себя за рулём более комфортно

Какой ЭБУ стоит на ВАЗ 2107

Изначально ВАЗ 2107 не комплектовался бортовыми устройствами, поэтому водители были лишены возможности получения оперативных данных о состоянии систем машины. Однако более поздние версии «семёрки» с инжекторным двигателем уже располагают к установке этого прибора.

Заводские модели ВАЗ 2107 (инжектор) не оснащались ЭБУ, но имели специальное посадочное гнездо для устройства и возможности для подключения.

Инжекторная модель «семёрки» обладает множеством самых разных электронных компонентов. Любой водитель знает, что рано или поздно один из этих компонентов может начать работать неправильно или выйти из строя. При этом самостоятельная диагностика поломки в подобных случаях весьма затруднена — опять-таки из-за сложности электронных систем ВАЗ 2107. А установка даже типовой модели ЭБУ позволит своевременно получать данные о поломках и быстро устранять неисправности своими руками.

Только инжекторные модификации ВАЗ 2107 могут быть докомплектованы ЭБУ, поскольку они имеют специальное посадочное гнездо для этого устройства

Таким образом, на ВАЗ 2107 можно установить любой типовой бортовой компьютер, который подходит по дизайну и разъёмам:

  • «Орион БК-07»;
  • «Штат Х-23М»;
  • «Престиж V55–01»;
  • UniComp — 400L;
  • Multitronics VG 1031 UPL и другие разновидности.

Бортовой компьютер «Штат Х-23М» в работе: режим считывания ошибок помогает водителю провести перевичную диагностику неисправности своими силами

Основные функции ЭБУ для ВАЗ 2107

Любой бортовой компьютер, установленный на ВАЗ 2107, должен выполнять следующие функции:

  1. Определять текущую скорость движения автомобиля.
  2. Выявлять среднюю скорость езды на протяжении выбранного отрезка пути и за всю поездку.
  3. Устанавливать расход горючего.
  4. Контролировать время работы мотора.
  5. Считать пройденный километраж.
  6. Выполнять расчёт времени прибытия в пункт назначения.
  7. При сбое в системах авто незамедлительно сигнализировать о проблеме водителю.

Любой ЭБУ имеет экран и индикаторы, которые вставляются в центральную консоль в салоне автомобиля. На экране водитель видит отображение текущих показателей работы машины и может контролировать те или иные компоненты.

Бортовой компьютер на ВАЗ 2107 располагается сразу за панелью приборов, подсоединяясь к датчикам автомобиля. Экран или индикаторы выводятся непосредственно на приборную панель для удобства водителя.

На приборную панель ЭБУ выходит экран, отображающий основные характеристики работы авто

Диагностический разъём

ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.

Устройство для подключения сканера к ЭБУ на ВАЗ 2107 отличается компактными размерами

Для чего служит

Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:

  • просмотреть и расшифровать коды ошибок;
  • изучить характеристику работы каждой системы;
  • почистить «ненужную» информацию в ЭБУ;
  • проанализировать работу датчиков авто;
  • подключиться к механизмам исполнения и выяснить их оставшийся ресурс;
  • просмотреть показатели систем и сохранённые данные о предыдущих ошибках.

Сканер, подключённый к диагностическому разъёму, моментально определяет все ошибки в работе ЭБУ и расшифровывает их водителю

Где находится

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

Открыв бардачок, можно увидеть с левой стороны диагностический разъём ЭБУ

Ошибки, выдаваемые ЭБУ

Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы. Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания.

Что такое ошибка ЭБУ

Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.

При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО. Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления.

Ошибки на панели приборов ВАЗ 2107, отображающиеся в форме значков, вполне понятны водителю

Расшифровка кодов ошибок

ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.

Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка
Код ошибкиЗначение
Р0036Неисправна цепь нагревателя датчика кислорода (банк 1, датчик 2).
Р0363Цилиндр 4, обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах.
P0422Эффективность нейтрализатора ниже пороговой.
P0500Неверный сигнал датчика скорости автомобиля.
P0562Пониженное напряжение бортовой сети.
P0563Повышенное напряжение бортовой сети.
P1602Пропадание напряжения бортовой сети в контроллере.
P1689Ошибочные значения кодов в памяти ошибок контроллера.
P0140Цепь датчика кислорода после нейтрализатора неактивна.
P0141Датчик кислорода после нейтрализатора, нагреватель неисправен.
P0171Система топливоподачи слишком бедная.
P0172Система топливоподачи слишком богатая.
P0480Реле вентилятора, обрыв цепи управления.
P0481Неисправность цепи вентилятора охлаждения 2.
P0500Датчик скорости автомобиля неисправен.
P0506Система холостого хода, низкие обороты двигателя.
P0507Система холостого хода, высокие обороты двигателя.
P0511Регулятор холостого хода, цепь управления неисправна.
P0627Реле бензонасоса, обрыв цепи управления.
P0628Реле бензонасоса, замыкание цепи управления на массу.
P0629Реле бензонасоса, замыкание цепи управления на бортовую сеть.
P0654Тахометр комбинации приборов, цепь управления неисправна.
P0685Главное реле, обрыв цепи управления.
P0686Главное реле, замыкание цепи управления на массу.
Р1303Цилиндр 3, обнаружены пропуски воспламенения, критичные для нейтрализатора.
P1602Контроллер системы управления двигателем, пропадание напряжения питания.
P1606Цепь датчика неровной дороги, выход сигнала из допустимого диапазона.
P0615Проверка обрыва цепи.

Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке. Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды.

Видео: как реагировать на ошибку Check

Прошивка ЭБУ

Прошивка электронного блока управления — это возможность расширить возможности своего «бортовика» и сделать его работу более оперативной. Надо сказать, что первые варианта программ для прошивки (или чип-тюнинга) ВАЗ 2107 появились ещё в 2008 году.

Большинству владельцев «семёрок» программный чип-тюнинг просто необходим, так как эта операция позволяет:

  • улучшить показатели работы машины по всем параметрам;
  • оптимизировать функции работы ЭБУ;
  • сократить расход топлива;
  • продлить ресурс двигателя.

Прошивку ЭБУ необходимо выполнять исключительно в сервисном центре и после полного технического осмотра мотора специалистами. Для этой процедуры предусмотрено специальное сервисное оборудование. Самостоятельную прошивку можно выполнять только при наличии опыта и современных приборов.

Видео: как самому прошить ЭБУ на ВАЗ 2107

ЭБУ ВАЗ 2107 можно считать прибором, который позволит оперативно контролировать работу всех систем автомобиля и своевременно устранять неисправности. Разумеется, особой необходимости устанавливать «бортовик» на свою машину нет: «семёрка» и так вполне сносно выполняет все возложенные на неё обязательства. Однако ЭБУ помогает водителю вовремя замечать неполадки и износ механизмов и быстро реагировать на них.
