Введение

В 21-ом веке электродвигатели имеют особое место в нашей жизни. Оглянитесь вокруг – они получил практически повсеместное распространение. Сегодня они используются не только во всех отраслях промышленности, но и в транспорте, предметах и устройствах, окружающих нас в повседневной жизни, на работе, в школе и дома. Фены, вентиляторы, швейные машины, строительные инструменты, компьютеры – вот далеко не полный перечень устройств, где используются электродвигатели. И мне стало интересно, как они устроены и получится ли у меня самостоятельно собрать свою модель электродвигателя.

И я решил познакомиться с историей и устройством электродвигателя, самостоятельно изготовить его модель.

Для достижения цели своей работы мне необходимо решить следующие задачи:

Познакомиться с историей развития электродвигателя;

Выяснить принципы работы электродвигателя;

Изучить область применения электродвигателей;

Изготовить модель электродвигателя.

История

Величайшим техническим достижением конца XIX века стало изобретение промышленного электродвигателя. Этот компактный, экономичный, удобный мотор вскоре сделался одним из важнейших элементов производства, вытеснив другие виды двигателей отовсюду, куда только можно было доставить электрический ток. Электрические двигатели появились еще во второй четверти XIX столетия, но прошло несколько десятилетий, прежде чем создались благоприятные условия для их повсеместного внедрения в производство. История электродвигателя — сложная и длинная цепь открытий, находок, изобретений.

Начальный период развития электродвигателя (1821 — 1834 гг.). Он тесно связан с созданием физических приборов для демонстрации непрерывного преобразования электрической энергии в механическую. В 1821 г. М. Фарадей, исследуя взаимодействие проводников с током и магнитом, показал, что электрический ток вызывает вращение проводника вокруг магнита, или вращение магнита вокруг проводника. Опыт Фарадея стал толчком для большинства ученых, изобретатели электродвигателя получили лучик надежды.

Первые электродвигатели напоминали по устройству паровые машины: двигатель Дж. Генри (1832 г.) и двигатель У. Пейджа (1864 г.) имели коромысла, кривошип, шатун, а также золотники (переключатели тока в соленоидах, заменявших собой цилиндр).

Электродвигатель Пэйджа

П. Барлоу предложил «колесо Барлоу». Оно состояло из постоянного магнита и зубчатых колес, скользящий контакт осуществлялся с помощью ртути, а питалось колесо от гальванического элемента.

«Колесо Барлоу»

Второй этап развития электродвигателей (1834 – 1860 гг.) характеризуется конструкциями с вращательным движением явнополюсного якоря. Однако вращательный момент на валу у таких двигателей обычно был резко пульсирующим.

В 1834 г. Б.С. Якоби создал первый в мире электрический двигатель постоянного тока, в котором реализовал принцип непосредственного вращения подвижной части двигателя. Этот двигатель имел две группы П-образных электромагнитов, из которых одна группа (4 электромагнита) располагались на неподвижной раме, а другая аналогичная – на вращающемся диске. В качестве источника питания электромагнитов применялась батарея гальванических элементов. Для изменения полярности электромагнитов использовался простейший коммутатор. Обмотки всех электромагнитов неподвижной рамы были соединены последовательно, и ток в них имел одно и тоже направление. Обмотки электромагнитов вращающегося диска были также соединены последовательно, но направление тока в них с помощью коммутатора изменялось 8 раз за один оборот вала, следовательно, изменялась их полярность, и они поочередно притягивались и отталкивались электромагнитами неподвижной рамы.

Такой двигатель получил название явнополюсного электродвигателя Якоби и был вполне работоспособным. В 1838 г. этот двигатель (0,5 кВт) был испытан на Неве для приведения в движение лодки с пассажирами, т. е. получил первое практическое применение.

Электродвигатель Б.С. Якоби

Испытания различных конструкций электродвигателей привели Б.С. Якоби и других исследователей к следующим выводам:

– применение электродвигателей находится в прямой зависимости от удешевления электрической энергии, т.е. от создания генератора, более экономичного, чем гальванические элементы;

– электродвигатели должны иметь по возможности малые габариты и по возможности большую мощность и больший коэффициент полезного действия.

Третий этап в развитии электродвигателей (1860 – 1887 гг.) связан с разработкой конструкций с кольцевым неявнополюсным якорем и практически постоянным вращающим моментом.

На этом этапе нужно отметить электродвигатель итальянца А. Пачинотти (1860 г.). Его двигатель состоял из якоря кольцеобразной формы, вращающегося в магнитном поле электромагнитов. Подвод тока осуществлялся роликами. Обмотка электромагнитов включалась последовательно с обмоткой якоря (т. е. электромашина имела последовательное возбуждение). Габариты двигателя были невелики, он имел практически постоянный вращающий момент. В двигателе Пачинотти явнополюсный якорь был заменен неявнополюсным.

Электродвигатель А. Пачинотти

Барабанный якорь, в котором рабочим является проводник, составляющий виток, был изобретен лишь в 1872 г. В. Сименсом. Еще через 10 лет в железе якоря появились пазы для обмотки (1882 г.). Барабанный якорь машины постоянного тока стал таким, каким мы его можем видеть в настоящее время. Третий этап развития электродвигателей характеризуется открытием и промышленным использованием принципа самовозбуждения, в связи, с чем был окончательно осознан и сформулирован принцип обратимости электрической машины. Питание электродвигателей стало производиться от более дешевого источника электрической энергии – электромагнитного генератора постоянного тока. В 1886 г. электродвигатель постоянного тока приобрел основные черты современной конструкции. В дальнейшем он все более и более совершенствовался. Таким образом, общими усилиями множества ученых разных стран, на протяжении более полувека создавалась конструкция, которую можно назвать электродвигателем.

Устройство и принцип работы

Подавляющее большинство электрических машин работает по принципу магнитного отталкивания и притяжения. Если между северным и южным полюсами магнита поместить проволоку и пропустить по ней ток, то её вытолкнет наружу. Как это возможно? Дело в том, что проходя по проводнику, ток формирует вокруг себя круговое магнитное поле по всей длине провода.

При взаимодействии кругового поля проводника и однородного поля магнита, между полюсами магнитное поле с одной стороны ослабевает, а с другой усиливается. То есть среда становится упругой и результирующая сила выталкивает провод из поля магнита под углом 90 градусов в направлении, определяемом по правилу левой руки. Эта сила называется «амперовой».

Это явление использовали как основной принцип работы первых электродвигателей, этот же принцип используют и поныне. В двигателях постоянного тока малой мощности для создания постоянного магнитного поля применяются постоянные магниты. В электромоторах средней и большой мощности однородное магнитное поле создают с помощью обмотки возбуждения или индуктора.

Конструктивно все электрические двигатели постоянного тока состоят из статора и ротора (якоря), разделенных воздушным зазором.

Статор электродвигателя постоянного тока служит для создания неподвижного магнитного поля машины и состоит из станины, главных и добавочных полюсов. Станина служит для крепления основных и добавочных полюсов и является элементом магнитной цепи машины. На главных полюсах расположены обмотки возбуждения, предназначенные для создания магнитного поля машины, на добавочных полюсах — специальная обмотка, служащая для улучшения условий коммутации.

Якорь электродвигателя постоянного тока состоит из магнитной системы, собранной из отдельных листов, рабочей обмотки, уложенной в пазы, и коллектора служащего для подвода к рабочей обмотке постоянного тока.

Коллектор представляет собой цилиндр, насаженный на вал двигателя и избранный из изолированных друг от друга медных пластин. На коллекторе имеются выступы-петушки, к которым припаяны концы секций обмотки якоря. Съем тока с коллектора осуществляется с помощью щеток, обеспечивающих скользящий контакт с коллектором. Щетки закреплены в щеткодержателях, которые удерживают их в определенном положении и обеспечивают необходимое нажатие щетки на поверхность коллектора. Щетки и щеткодержатели закреплены на траверсе, связанной с корпусом электродвигателя.

Итак, современный двигатель постоянного тока вместо одной рамки имеет якорь с множеством проводников, уложенных в пазы, а вместо постоянного подковообразного магнита имеет статор с обмоткой возбуждения с двумя и более полюсами. На рисунке показан двухполюсный электромотор в разрезе.

Принцип его работы следующий. Если по проводам верхней части якоря пропустить ток движущийся «от нас» (отмечено крестиком), а в нижней части — «на нас» (отмечено точкой), то согласно правилу левой руки верхние проводники будут выталкиваться из магнитного поля статора влево, а проводники нижней половины якоря по тому же принципу будут выталкиваться вправо. Поскольку медный провод уложен в пазах якоря, то, вся сила воздействия будет передаваться и на него, и он будет проворачиваться. Дальше видно, что когда проводник с направлением тока «от нас» провернётся вниз и станет против южного полюса создаваемого статором, то он будет выдавливаться в левую сторону, и произойдёт торможение. Чтобы этого не случилось нужно поменять направление тока в проводе на противоположное, как только будет пересечена нейтральная линия. Это делается с помощью коллектора – специального переключателя, коммутирующего обмотку якоря с общей схемой электродвигателя.

Таким образом, электрическая энергия, которая подается на статор, превращается в механическую энергию ротора. К вращающемуся валу можно подключать различные механизмы, выполняющие полезную работу.

Характеристики электродвигателя

На данный момент электродвигатели имеют следующие характеристики. Максимальная мощность измеряется в Ваттах. Этот параметр зависит от конструкции, материала изготовления, и технологии создания. Несколько двигателей имеющие одинаковую массу и размер могут иметь различную мощность исключительно из-за технологии производства. Как правило, именно этот параметр задает ценовую категорию для двигателя. Далее рассматривают номинальное напряжение и ток, а так же сопротивление обмотки, эти параметры неизменно влияют друг на друга. При более низком сопротивлении, возрастает максимальное значение силы тока. Третьей характеристикой являются номинальные обороты в минуту. Конструкция современного двигателя направлена на получение более высоких оборотов, или же наивысшего момента на валу. Следовательно, двигатель с большим диаметром имеет увеличенный высокий момент и уменьшенные обороты.

Виды электродвигателей

По роду тока электродвигатели стали делиться на машины переменного и постоянного тока; по принципу действия машины переменного тока делятся на синхронные и асинхронные.

Асинхронные двигатели отличаются простотой конструкции, малой стоимостью, надежностью в работе. Они являются самым распространенным видом двигателей.

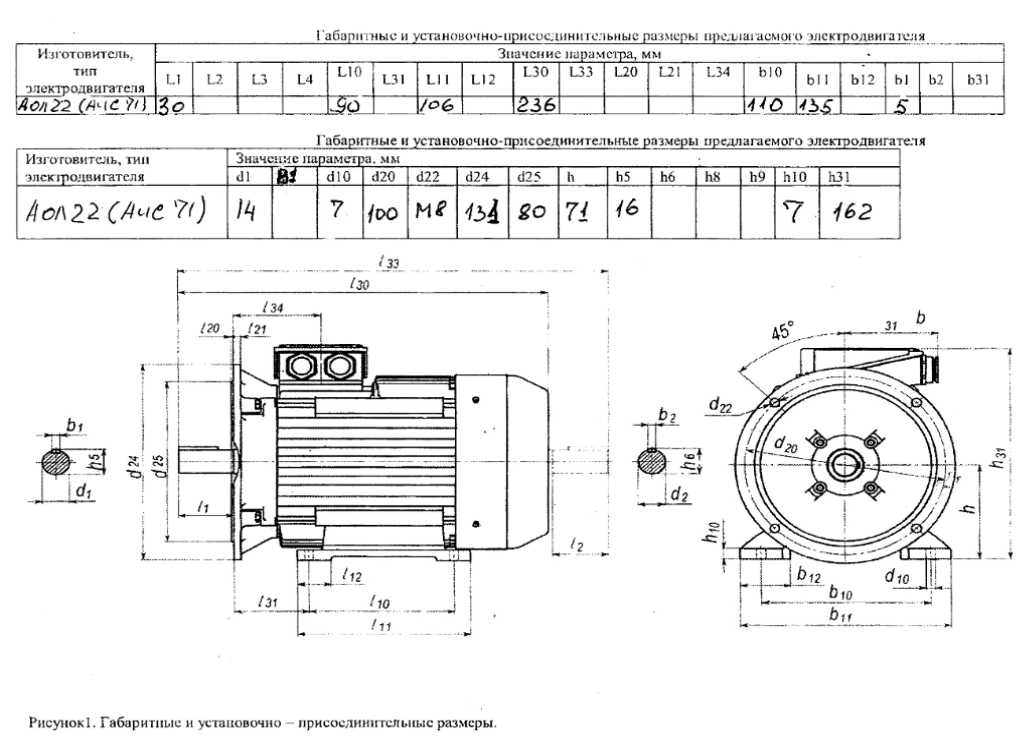

Асинхронный двигатель.

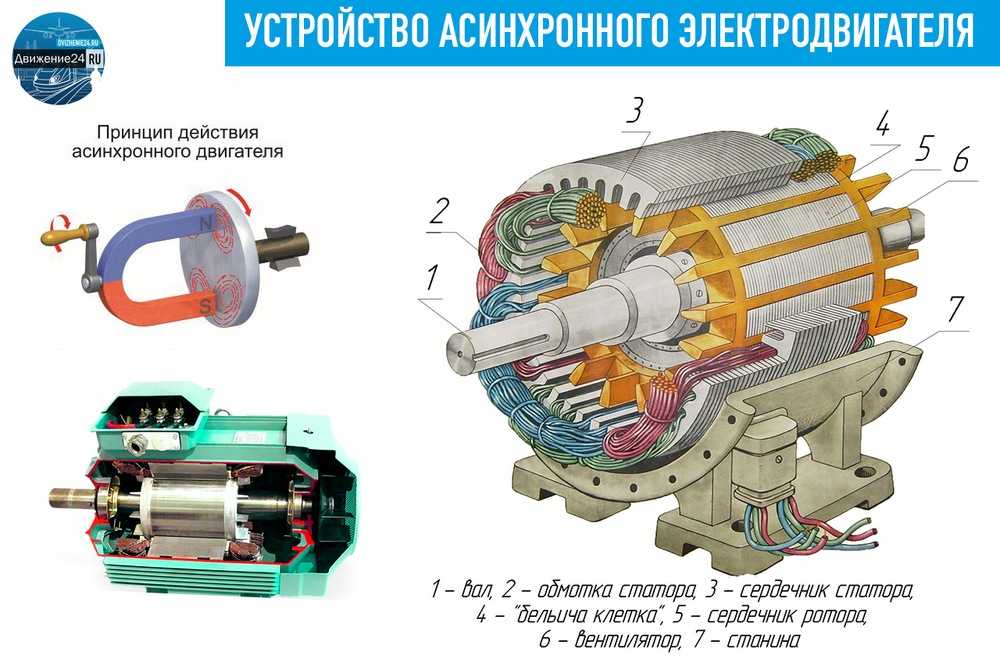

Устройство асинхронного двигателя

На статоре асинхронного двигателя закреплены обмотки, создающие переменное вращающееся магнитное поле, концы которой выводятся на клеммную коробку. Поскольку при работе двигатель нагревается, на его валу устанавливается вентилятор системы охлаждения.

Ротор асинхронного двигателя выполнен с валом как одно целое. Он представляет собой металлические стержни, замкнутые между собой с двух сторон, из-за чего такой ротор еще именуется короткозамкнутым.

Магнитное поле вращается за счет постоянной смены полюсов. При этом соответственно меняется направление тока в обмотках. Скорость вращения вала асинхронного двигателя зависит от числа полюсов магнитного поля.

Синхронный двигатель.

Устройство синхронного двигателя

Устройство синхронного электродвигателя немного отличается. Как понятно из названия, в этом двигателе ротор вращается с одной скоростью с магнитным полем. Он состоит из корпуса с закрепленными на нем обмотками и ротора или якоря, снабженного такими же обмотками. Концы обмоток выводятся и закрепляются на коллекторе. На коллектор или токосъемное кольцо подается напряжение посредством графитовых щеток. При этом концы обмоток размещены таким образом, что одновременно напряжение может подаваться только на одну пару.

В отличие от асинхронных на ротор синхронных двигателей напряжение подается щетками, заряжая его обмотки, а не индуцируется переменным магнитным полем. Направление тока в обмотках ротора меняется параллельно с изменением направления магнитного поля, поэтому выходной вал всегда вращается в одну сторону. Синхронные электродвигатели позволяют регулировать скорость вращения вала путем изменения значения напряжения. На практике для этого обычно используются реостаты.

Первый асинхронный двигатель, в основе работы которого заложено вращающееся магнитное поле, появился в 1870 году. Авторами эффекта вращающегося магнитного поля независимо друг от друга стали два ученых: Г.Феррарис и Н. Тесла. Последнему принадлежит также идея создания бесколлекторного электродвигателя. По его чертежам были построены несколько электростанций с применением двухфазных двигателей переменного тока. Следующей более удачной разработкой оказался трехфазный двигатель, предложенный М.О. Доливо-Добровольским. Его первая действующая модель была запущена в 1888 году, после чего последовал ряд более совершенных двигателей.

Особенности электродвигателя, его достоинства и недостатки

На сегодня электродвигатели являются одними из самых распространенных видов силовых установок, и тому есть немало причин. У них высокий КПД порядка 90%, а иногда и выше, довольно низкая себестоимость и простая конструкция, они не выделяют вредных веществ в процессе эксплуатации, дают возможность плавно менять скорость во время работы без использования дополнительных механизмов типа коробки передач, надежны и долговечны.

Среди недостатков всех типов электромоторов — отсутствие высокоемкостного аккумулятора электроэнергии для автономной работы.

На сегодняшний день двигатели постоянного тока мало используются на производстве. Из недостатков этого типа электрических машин можно отметить быстрый износ щёточно-коллекторного узла. Преимущества – хорошие характеристики запуска, лёгкая регулировка частоты и направления вращения, простота устройства и управления. Электродвигатель переменного тока менее мощный, у него сложно регулировать скорость в широком диапазоне, он имеет меньший КПД.

Если же сравнивать асинхронный и синхронный электродвигатель переменного тока, то первый имеет более простую конструкцию и лишен «слабого звена» — графитовых щеток. Именно они обычно первыми выходят из строя при поломке синхронных двигателей. Вместе с тем, у него сложно получить и регулировать постоянную скорость, которая зависит от нагрузки. Синхронные двигатели позволяют регулировать скорость вращения с помощью реостатов.

Модель электродвигателя

Во всяком моторе есть две части: неподвижная — статор и подвижная — ротор. Ротором будет ось с полосками и прерывателем тока.

Для оси подберем вязальную спицу (размеры на чертеже). Полоски ротора (3 шт.) вырежем из жести (размеры на чертеже). В центре каждой полоски сделаем отверстие по толщине оси. Собираем их все на оси и оборачиваем изолентой. Прерыватель состоит из двух частей: небольшая рамка из жести на оси и полоска жести, укрепленной на фанере.

Из фанеры выпиливаем основание мотора (размеры на чертеже). Вырезаем полоску из жести, которая является основанием для оси с полосками (якоря) (размеры на чертеже), устраиваем ее в виде буквы П. Для статора берем два шурупа длиной по 4 см и вворачиваем в фанеру. Сделаем опору из полосок жести (3 шт.) (размеры на чертеже), которая выполняет две функции: магнитопровод, для соединения болтов, и нижняя опора для якоря. Переходим к изготовлению самой трудной части мотора — электромагниту. Для основания электромагнита нужно сделать две катушки, на которые было бы удобно наматывать проволоку. Я обратился за помощью к учителю технологии Звереву Владимиру Михайловичу, и мы на токарном по дереву станке изготовили две катушки. Наматываем медную лакированную проволоку на катушки примерно 300 витков. Катушки с проволокой помещаем на болты в основании и закрепляем.

Ставим все части электродвигателя на места. Регулируем полоски ротора на оси, все надежно закрепляем. Начинаем испытания. Наш электродвигатель получился слабым, так как заводится с ручного стартера, а остальное время якорь двигается по инерции. Это объясняется тем, что ток протекает по обмоткам не все время: ротор лишь четверть оборота включен, четверть оборота выключен , потом опять четверть оборота, чтобы включить, четверть оборота , чтобы выключить. Наш электродвигатель имеет небольшую мощность, но самое главное он работает.

Опора

Ось

Основание

Пластина якоря

Скоба

Применение

Без электроники сегодня никуда. С каждым днем количество приборов, работающих от электричества, всё возрастает. Электродвигатели получили широкое применение не только во многих отраслях промышленности, но и в предметах и устройствах, окружающих нас каждый день, так как простота их конструкции, надежность, долговечность и высокий показатель КПД делает их практически универсальными. Фены, вентиляторы, насосы, некоторые виды транспорта — вот лишь некоторый перечень устройств, работающих не без помощи электродвигателей. Относительной простотой конструкции и надежностью в эксплуатации отличаются именно асинхронные электродвигатели. Они хорошо используются в приводах деревообрабатывающих, металлообрабатывающих и других видов станков, кузнечнопрессовых, грузоподъемных, ткацких, швейных, землеройных машин, вентиляторов, насосов, компрессоров, в ручном электроинструменте, в центрифуге, в лифтах, в бытовых приборах и т.д. однако имеют ограниченный диапазон частоты вращения и низкий коэффициент мощности при малых оборотах.

Крановые электродвигатели применяются в жилищном и капитальном строительстве, в горнодобывающей и металлургической промышленности, энергетике, на транспорте. Одним из видов транспорта, где используются электродвигатели, является метро.

Со временем мощность электродвигателей выросла от пятидесяти ватт до двухсот киловатт. Притом новые модели электродвигателей имеют сравнительно небольшие габариты: они выглядят, примерно, как швейная машинка. Более того, новые электродвигатели могут разгоняться до десятков тысяч оборотов в минуту за считанные секунды. Согласитесь, время не стоит на месте, техника совершенствуется и имеет уже более широкие возможности.

Заключение

Жизнь современного человека немыслима без использования электродвигателей. Их можно найти в автомобиле и в пылесосе, электромясорубке, кухонном комбайне, кофемолке, в сложнейших станках и в обычных детских игрушках. Они есть практически везде, хотя и отличаются между собой типом, строением и рабочими характеристиками. Трудно представить, что каких-то 150 лет назад человечество даже не знало о возможности существования электродвигателя.

Задачи, поставленные мною в начале работы, были решены, цель достигнута.

Познакомился с историей электродвигателей, узнал, что, как выглядели первые двигатели, как они работали и какие ученые работали над созданием электромагнитных двигателей.

Изучил область применения электродвигателей, и узнал, что они получили широкую область применения.

Изготовил модель электродвигателя.

Проведя большую работу по изучению литературы о создании первых электродвигателей, о физических принципах их работы, о внедрении их сегодня во все отрасли жизни, я могу с уверенностью сказать, что электродвигатель является одним из величайших изобретений человека.

Процесс сбора и изучения информации, а так же изготовление модели мне были очень интересны, результатом проделанной работы доволен. Я, что мою работу можно использовать в 8 и 9 классе при изучении электромагнитных явлений.

Список литературы

https://www.youtube.com/watch ?v=NTom7GHt5BY

Самодельные электрические и паровые двигатели. А. Абрамов, П. Хлебников, Государственное издательство Детской литературы Министерства Просвещения РСФСР.

http://energo- vesta.com.ua/statiya/46-istoriya.html

Разбираемся в принципах работы электродвигателей: преимущества и недостатки разных видов

http://jelektro. ru/elektricheskie-terminy/ustrojstvo-rabota-jelektrodvigatelja.html

http://electricalschool.info/main/osnovy/1603-principy-dejjstvija-i-ustrojjstvo.html

Администрация Шарангского муниципального района Нижегородской области

МБОУ Кушнурская СШ

Научно-практическая конференция

«Планета открытий»

Секция: физика

Номинация «Применение законов физики в природе, быту»

Исследовательская работа

Электродвигатель

Автор работы: ученик 8 класса

МБОУ Кушнурской СШ

Суслов Михаил,14 лет.

Руководитель: Краснов Владимир Владимирович,

учитель физики МБОУ Кушнурской СШ

2017
