Это приводит к включению контактора торможения КМ1, подаче в обмотки статора постоянного тока от выпрямителя V через резистор Rт и переводу двигателя в режим динамического торможения.

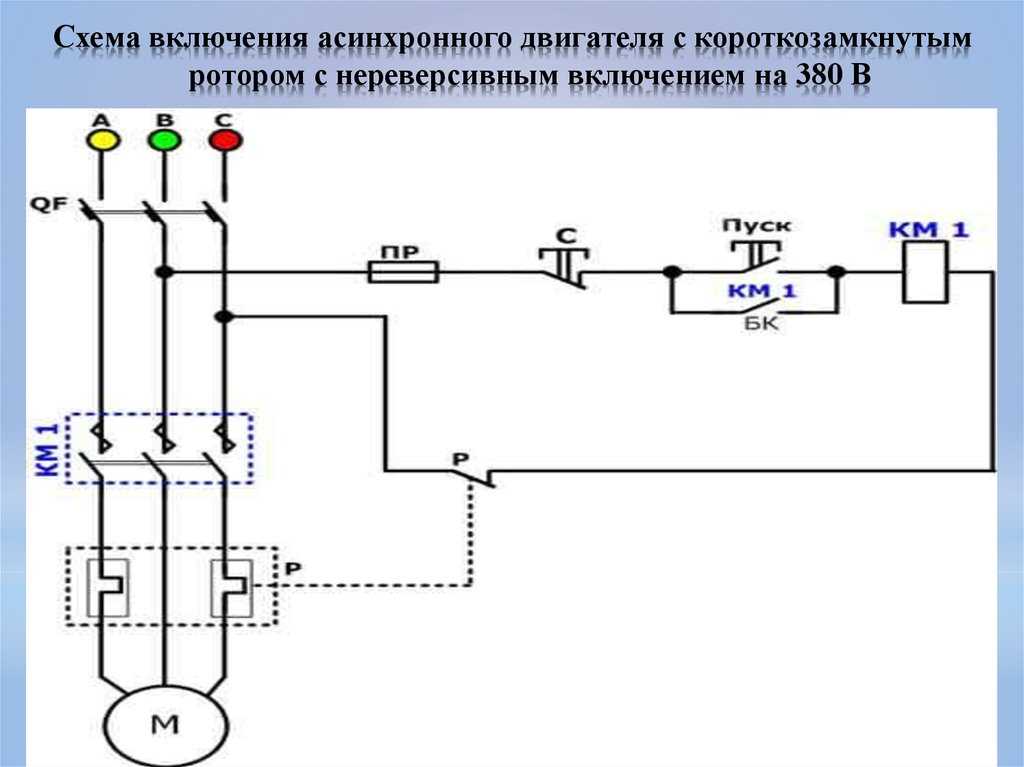

Нереверсивная схема управления асинхронного двигателя.

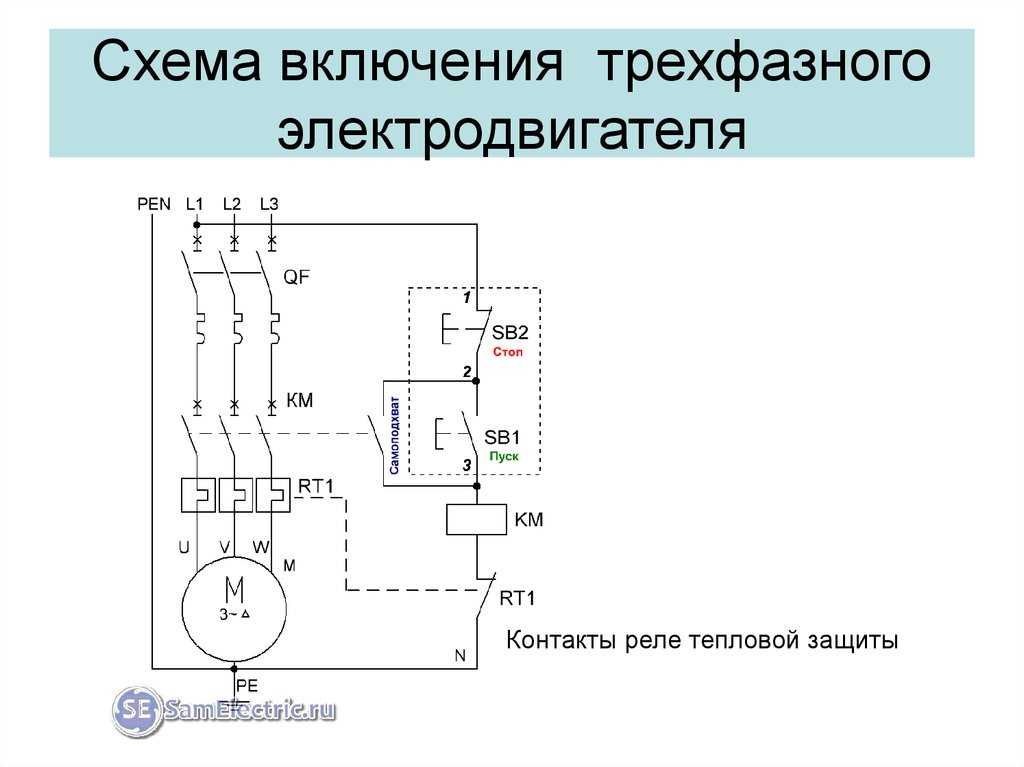

Типовые схемы управления ад с короткозамкнутым ротором

Это поможет вовремя выявить и устранить ошибку до выхода из строя самого прибора.

Интенсивность динамического торможения регулируется резистором Rт, с помощью которого устанавливается необходимый постоянный ток в статоре двигателя.

На всех бытовых приборах, от соковыжималки до шлифовальной машины, установлены механизмы этого типа.

Для того, чтобы после подключения к сети мотор заработал, нужен стартовый толчок. Во время отпускания пусковой кнопки, электромотор из двухфазного режима переходит в однофазный, и его работа поддерживается соответствующей компонентой переменного магнитного поля.

Подключение электромотора с пусковым сопротивлением: Вспомогательная обмотка таких устройств имеет повышенное активное сопротивление. Положительные черты: отсутствие постоянных магнитов снимает проблему их выхода из строя с течением времени; высокий момент силы на низкой частоте вращения; простое и динамичное управление. Для питания бытовых приборов и электродвигателей применяется подключение к однофазной сети с напряжением в В.

Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка: Сломанная опора или монтажные щели. Чтобы проверить работоспособность двигателя, следует включить его сначала на 1 минуту, а затем дать поработать около 15 минут. Схема управления асинхронным двигателем с использованием магнитного пускателя рис. После нажатия кнопки SB1 пускатель КМ1 приходит в действие, подавая электроток в цепь статора с включенным сопротивлением. В данной схеме нажатием кнопки реверса меняется чередование фаз питающего напряжения на статоре двигателя, что будет вызывать смену направленности его вращения реверсом.

Это приводит к включению контактора торможения КМ1, подаче в обмотки статора постоянного тока от выпрямителя V через резистор Rт и переводу двигателя в режим динамического торможения. Они удовлетворяют большинству требований к электроприводу станков. Схема обеспечивает прямой без ограничения тока и момента пуск двигателя, отключение его от сети, а также защиту от коротких замыканий предохранители FА и перегрузки тепловые реле КК. Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка: Сломанная опора или монтажные щели.

Что такое коллекторный двигатель?

Также действуют защиты, аналогичные описанным ранее.

Более экономичной является схема подключения электродвигателя с конденсатором.

И без понимания принципа работы агрегата никакого совета не могу вам дать. Для этого выполняют подключение, как на схеме. Проводку маркируют и убирают в сторону, а остальные контакты продолжают прозванивать по приведенной схеме.

Асинхронные двигатели обладают невысоким стартовым моментом вращения, поэтому для запуска приходится прибегать к подключению по схеме дополнительных устройств в виде реле пускателя, балластного сопротивления или мощных конденсаторов. Данная схема дает возможность производить запуск электродвигателя и изменять направленность его вращения. К такой сети можно подключить и трехфазный двигатель на В. Допускается встречное и согласованное включение катушек, в зависимости от этого интенсивность магнитного потока соответствует разности или сумме магнитных сил каждой обмотки.

Читайте дополнительно: Учет электромонтажных работ

При некотором значении тока в роторе, равном току отпускания реле КА, оно отключится и своим размыкающим контактом замкнет цепь питания контактора КМ2. После чего на стержни ротора опять будет действовать переменное магнитное поле, таким образом будет расти индуцируемый ток и сила.

Но, в любом случае, при первом запуске стоит обращать внимание на нагрев корпуса и пусковых устройств, а также развиваемые электродвигателем обороты. То есть, такое включение актуально, если необходимо получить результат в виде неизменной частоты оборотов или их увеличению при возрастании нагрузки. Схема подключения обычно дается прямо на корпусе, где маркируются выводящие провода пусковой и рабочей обмотки. Запустить Вращающееся магнитное поле пронизывающее короткозамкнутый ротор Магнитный момент действующий на ротор Вы также можете заметить, что стержни ротора наклонены относительно оси вращения. При некотором значении тока в роторе, равном току отпускания реле КА, оно отключится и своим размыкающим контактом замкнет цепь питания контактора КМ2.

Схема управления пуском и торможением противовключением АД с фазным ротором Включение двигателя производится нажатием кнопки SВ1, после чего включается контактор КМ1. Рубильники и пакетные выключатели в схемах часто используются как вводные устройства, подающие напряжение на схему станка. Пришлось ещё net добавить.

Принципиальная схема электрического двигателя

Любой электрический двигатель представляет собой устройство, превращающее электрическую энергию в механическую. Подобно генератору, принципиальная схема электрического двигателя включает в себя статор и ротор, что позволяет отнести его к разряду вращающихся электрических машин.

Содержание

Устройство двигателя

Применение короткозамкнутого трехфазного асинхронного двигателя сделало его наиболее популярным для большинства машин и механизмов. Обмотка его ротора состоит из системы, объединяющей алюминиевые или медные стержни, расположенные в пазах ротора параллельно между собой. Концы этих стержней соединяются друг с другом при помощи специальных короткозамкнутых колец. Кроме ротора и статора устройство электродвигателя включает в себя вал и корпус.

Регулирование скорости вращения производится ступенчатым способом, при помощи статорной обмотки, где количество полюсов может переключаться. Этот принцип используется в асинхронных двигателях с различным количеством скоростей. Плавное регулирование скорости осуществляется с помощью регулируемого преобразователя частоты, подающего питание к электродвигателю.

Основными положительными характеристиками короткозамкнутых асинхронных электродвигателей являются их высокая надежность, незначительная масса, компактность, более высокий срок службы, чем у двигателей внутреннего сгорания аналогичной мощности. Изготовление таких электродвигателей производится в очень широком диапазоне мощностей, где номинал устройства может составлять всего лишь несколько ватт, а может иметь мощность и в десятки мегаватт. Электродвигатели малой мощности, чаще всего, выпускаются однофазными.

Особенности электрических двигателей

Устройство синхронных электродвигателей очень напоминает синхронный генератор. Таким образом, принципиальная схема электрического двигателя данной модификации, отличается от асинхронных моделей. При одинаковой частоте электрического тока в сети, скорость их вращения остается постоянной, вне зависимости от нагрузки. В отличие от асинхронных, у этих моделей не происходит потребления из сети реактивной энергии. Эта энергия отдается в сеть, таким образом, перекрывая реактивную энергию, потребляемую другими источниками.

Применение синхронных электродвигателей не допускает частых пусков, поэтому, как правило, их используют в условиях относительно неизменной нагрузки, при необходимости обеспечения постоянной скорости вращения.

Следует отдельно отметить двигатели постоянного тока, используемые в условиях необходимости плавного регулирования скоростей. Эти действия производятся с помощью изменяемого тока в якоре или с применением устройств на полупроводниках. Однако, такие двигатели стали применяться все реже из-за их больших размеров, высокой стоимости и значительных потерь в процессе эксплуатации.

Схема подключения двигателя по реверсивной схеме

Схемы электродвигателей

Уважаемый господин электрик:   Где я могу найти схемы однофазных электродвигателей?

Ответ:   Ниже я составил группу однофазных внутренних схем электродвигателей и клеммных соединений. Внизу этого поста есть видео о шунтирующих двигателях постоянного тока.

ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon и eBay. Как партнер Amazon, я зарабатываю на соответствующих покупках.

Содержание:

• КЛЕММНЫЕ СОЕДИНЕНИЯ ДЛЯ ДВИГАТЕЛЕЙ С КОНДЕНСАТОРНЫМ ПУСКОМ
• СХЕМЫ ЭЛЕКТРОДВИГАТЕЛЯ
• РАСПРЕДЕЛЕННЫЙ АИНХРОНИЧЕСКИЙ ДВИГАТЕЛЬ
• ДВИГАТЕЛЬ С РАЗДЕЛЕННЫМИ ФАЗАМИ, ПОСТОЯННО ПОДКЛЮЧЕННЫМ КОНДЕНСАТОРОМ
• РАЗДЕЛЕННЫЙ КОНДЕНСАТОР ДЛЯ ПУСКА ДВИГАТЕЛЯ
• РАЗДЕЛЬНЫЙ КОНДЕНСАТОР, РАБОТАЮЩИЙ ДВИГАТЕЛЬ
• ДРУГОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КОНДЕНСАТОР
• ДВУХФАЗНЫЙ КОНДЕНСАТОР ДЛЯ РАБОЧЕГО РЕВЕРСИВНОГО АИНХРОНИЧЕСКОГО ДВИГАТЕЛЯ
• СТАРТОВЫЙ ДВИГАТЕЛЬ РЕАКТОРА
• ОДНОФАЗНЫЙ КОНДЕНСАТОР ДВИГАТЕЛЬ НА ДВУХ НАПРЯЖЕНИЯХ
• РЕПУЛЬСНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
• ОТТЯЖИТЕЛЬНЫЙ СТАРТОВЫЙ ДВИГАТЕЛЬ
• ДВИГАТЕЛЬ С ЗАКРЫТЫМИ ПОЛЮСАМИ
• ДВИГАТЕЛЬ СКЕЛЕТНОГО ТИПА С ЭКРАНИРОВАННЫМИ ПОЛЮСАМИ
• УНИВЕРСАЛЬНЫЙ МОТОР
• РАЗМЕРЫ РАМЫ ДВИГАТЕЛЯ
• ИНФОРМАЦИЯ О ДВИГАТЕЛЕ ПОСТОЯННОГО ТОКА

КЛЕММНЫЕ СОЕДИНЕНИЯ ДЛЯ ОДНОФАЗНЫХ ДВИГАТЕЛЕЙ С КОНДЕНСАТОРНЫМ ПУСКОМ

Motor Rotation — Dual Voltage, Main Winding Only

Motor Rotation — Dual Voltage, Main & Auxiliary Windings

Соединения выключателя вспомогательной обмотки должны быть выполнены таким образом, чтобы обе вспомогательные обмотки обесточивались при размыкании выключателя.

Начало страницы

СХЕМЫ ЭЛЕКТРИЧЕСКИХ ДВИГАТЕЛЕЙ

Схемы внутренних соединений электродвигателей малой и малой мощности

Асинхронный электродвигатель с расщепленной фазой оснащен короткозамкнутым ротором для работы на постоянной скорости. Он имеет пусковую обмотку высокого сопротивления, которая физически смещена в статоре от основной обмотки.

Последовательно с пусковой обмоткой находится центробежный пусковой выключатель, который размыкает пусковую цепь, когда двигатель достигает примерно 75–80 % синхронной скорости. Функция пускового выключателя состоит в том, чтобы предотвратить чрезмерный ток двигателя и защитить пусковую обмотку от чрезмерного нагрева. Двигатель можно запустить в любом направлении, перевернув основную или вспомогательную (пусковую) обмотку.

Эти двигатели подходят для масляных горелок, воздуходувок, хозяйственных машин, полировальных машин, шлифовальные машины и т. д.

ДВИГАТЕЛЬ КОНДЕНСАТОРА С РАЗДЕЛЕННОЙ ФАЗОЙ

Электродвигатель с постоянно подключенным конденсатором с разделенной фазой Схема подключения.

Электродвигатель с расщепленной фазой и постоянно подключенным конденсатором также имеет короткозамкнутый ротор с основной и пусковой обмотками. Конденсатор постоянно включен последовательно со вспомогательной обмоткой. Двигатели этого типа запускаются и работают с фиксированным значением емкости последовательно с пусковой обмоткой.

Двигатель получает свой пусковой момент от вращающегося магнитного поля, создаваемого двумя физически смещенными обмотками статора. Основная обмотка подключается непосредственно через линию, а вспомогательная или пусковая обмотка подключается к линии через конденсатор , дающий электрический сдвиг фаз.

Этот двигатель подходит для приводов с прямым подключением, требующих низкого пускового момента, таких как вентиляторы, воздуходувки, некоторые насосы и т. д.

Начало страницы

КОНДЕНСАТОР ДЛЯ ЗАПУСКА ДВИГАТЕЛЯ

Пусковой электродвигатель с конденсатором с разделенной фазой.

Электродвигатель с пусковым конденсатором с расщепленной фазой может быть определен как форма двигателя с расщепленной фазой, в котором конденсатор соединен последовательно с вспомогательной обмоткой. Центробежный переключатель размыкает вспомогательную цепь, когда двигатель достигает 70–80 % синхронной скорости.

Также известен как асинхронный двигатель с пусковым конденсатором. Ротор представляет собой беличью клетку. Основная обмотка подключается непосредственно через линию, а вспомогательная или пусковая обмотка подключается через конденсатор, который может быть включен в цепь через трансформатор с обмотками соответствующей конструкции и конденсатором таких номиналов, что две обмотки будут составлять приблизительно 90 градусов друг от друга.

Двигатели этого типа подходят для систем кондиционирования воздуха и охлаждения, вентиляторов с ременным приводом и т. д. Мотор. Электродвигатель с расщепленной фазой, работающий от конденсатора, имеет рабочий конденсатор, постоянно включенный последовательно с вспомогательной обмоткой. Пусковой конденсатор подключен параллельно рабочему конденсатору только во время пускового периода. Двигатель запускается при замкнутом центробежном выключателе.

НАЖМИТЕ ЗДЕСЬ, чтобы узнать об электродвигателях и аксессуарах на Amazon

После того, как двигатель достигнет 70–80 процентов синхронной скорости, пусковой переключатель размыкается и отключает пусковой конденсатор. Рабочий конденсатор обычно заполнен маслом с бумажным промежутком и обычно рассчитан на 330 вольт переменного тока для непрерывной работы. Они могут составлять от 3 до 16 микрофарад.

Пусковой конденсатор, как правило, электролитический, емкостью от 80 до 300 мкФ для двигателей 110 В, 60 Гц.

Эти двигатели подходят для приложений, требующих высокого пускового момента, таких как компрессоры, нагруженные конвейеры, поршневые насосы, холодильные компрессоры и т. д.

Начало страницы Электродвигатель.

Еще один конденсатор с расщепленной фазой В электродвигателе типа используется блок конденсаторного трансформатора. Он относится к типу короткозамкнутого ротора с расщепленной фазой, в котором основная и вспомогательная обмотки физически смещены в статоре. Он использует однополюсный двухпозиционный переключатель для подачи высокого напряжения на конденсатор во время запуска.

После того, как двигатель разогнался до скорости 70–80 процентов от синхронной, срабатывает безобрывной переключатель, который изменяет отводы напряжения на трансформаторе. Напряжение, подаваемое на конденсатор через трансформатор, может изменяться в пределах от 600 до 800 вольт во время пуска. Для непрерывной работы предусмотрено около 350 вольт.

Подходит для приложений с высоким пусковым моментом, таких как компрессоры , загруженные конвейеры, поршневые насосы, холодильные компрессоры и т. д.

РЕВЕРСИВНЫЙ АИНХРОНИЧЕСКИЙ ДВИГАТЕЛЬ С РАСПРЕДЕЛЕННЫМИ ФАЗАМИ КОНДЕНСАТОРОВ

Асинхронный электродвигатель с РАСПРЕДЕЛЕННЫМИ ФАЗАМИ КОНДЕНСАТОРОВ (реверсивный).

A Асинхронный электродвигатель с двухфазным конденсатором (реверсивный). Когда переключатель реверса находится в положении «В», вспомогательная обмотка становится основной обмоткой, а основная обмотка становится вспомогательной. Обмотки функционируют на схеме в положении «А».

В двигателях с расщепленной фазой замена обмотки заставляет двигатель работать в обратном направлении. Обе обмотки должны быть идентичными по размеру провода и количеству витков.

Используйте это, если вам нужен реверсивный двигатель конденсаторного типа с высоким крутящим моментом и прерывистым режимом работы.

К началу страницы

РЕАКТОРНЫЙ СТАРТ ДВУХФАЗНЫЙ АНКЕТНЫЙ ДВИГАТЕЛЬ

Реакторный Пуск Двухфазный Асинхронный Электродвигатель.

Асинхронный электродвигатель с расщепленной фазой для запуска реактора. Этот двигатель оснащен вспомогательной обмоткой, смещенной в магнитном положении от основной обмотки и соединенной параллельно с ней. Реактор снижает пусковой ток и увеличивает отставание по току в основной обмотке.

Примерно при 75% синхронной скорости пусковой выключатель шунтирует реактор, отключая вспомогательную обмотку от цепи.

Этот двигатель с постоянной скоростью лучше всего подходит для легких машин, таких как вентиляторы, небольшие воздуходувки, промышленные машины, шлифовальные машины и т. д. Тип напряжения).

Однофазный конденсаторный электродвигатель с расщепленной фазой (двойного типа). Этот двигатель имеет две одинаковые основные обмотки, расположенные либо для последовательного, либо для параллельного соединения. При параллельном соединении основных обмоток линейное напряжение обычно равно 240 В. При последовательном соединении основных обмоток используется 120 вольт.

Вспомогательная пусковая обмотка смещена в пространстве от основной обмотки на 90 градусов. Он также имеет центробежный переключатель и пусковой конденсатор. Такое расположение обмотки дает вдвое меньше пускового момента при 120 вольтах, чем при 240-вольтовом соединении.

К началу страницы

ЭЛЕКТРОДВИГАТЕЛЬ ОТТЯЖЕНИЯ

Электродвигатель отталкивания.

Отталкивающий электродвигатель по определению представляет собой однофазный двигатель с обмоткой статора, подключенной к источнику питания, и обмоткой ротора, соединенной с коллектором. Щетки и коллекторы закорочены и расположены так, что магнитная ось обмотки ротора наклонена к магнитной оси обмотки статора.

Имеет переменную скоростную характеристику, высокий пусковой момент и умеренный пусковой ток. Из-за низкого коэффициента мощности, за исключением высоких скоростей, его можно преобразовать в двигатель с компенсированным отталкиванием, в котором другой набор щеток расположен посередине между короткозамкнутым набором. Этот дополнительный набор соединен последовательно с обмотками статора.

Реверсивный асинхронный двигатель с отталкивающим пуском

Асинхронный электродвигатель с отталкивающим пуском (реверсивный).

Асинхронный двигатель с отталкивающим пуском (реверсивный) Асинхронный двигатель с отталкивающим пуском представляет собой однофазный двигатель с той же обмоткой, что и у отталкивающего двигателя. Тем не менее, при заданной скорости обмотка ротора замыкается накоротко или иным образом соединяется, чтобы получить эквивалент обмотки с короткозамкнутым ротором.

Этот двигатель запускается как двигатель отталкивания, но работает как асинхронный двигатель с постоянной скоростью. Он имеет однофазную распределенную обмотку возбуждения со смещенной осью щеток относительно оси обмотки возбуждения. Якорь имеет изолированную обмотку. Ток, индуцируемый в якоре, проходит через щетки и коллектор, что приводит к высокому пусковому моменту.

При достижении скорости, близкой к синхронной, коммутатор замыкается накоротко, так что якорь по своим функциям аналогичен якорю с короткозамкнутым ротором. На схеме изображен реверсивный тип с двумя обмотками статора, смещенными, как указано. Реверсирование двигателя осуществляется путем замены соединений обмотки возбуждения.

К началу страницы

ДВИГАТЕЛЬ С ЗАКРЫТЫМИ ПОЛЮСАМИ

Электродвигатель с экранированными полюсами.

Электродвигатель с экранированными полюсами представляет собой однофазный асинхронный двигатель, снабженный вспомогательной короткозамкнутой обмоткой или обмотками, смещенными в магнитном положении относительно основной обмотки. Используются различные методы строительства, но основной принцип тот же.

Экранирующая катушка состоит из медных звеньев с низким сопротивлением, встроенных в одну сторону каждого полюса статора, и обеспечивает необходимый пусковой момент. Когда ток в основных катушках увеличивается, в экранирующих катушках индуцируется ток, противодействующий магнитному полю, возникающему в части полюсных наконечников, которые они окружают.

Когда ток основной катушки уменьшается, ток в экранирующей катушке также уменьшается до тех пор, пока полюсные наконечники не будут намагничены равномерно. Поскольку ток основной катушки и магнитный поток полюсных наконечников продолжают уменьшаться, ток в экранирующих катушках меняется на противоположный и имеет тенденцию поддерживать поток в части полюсных наконечников.

Когда ток основной катушки падает до нуля, ток все еще течет в экранирующих катушках, создавая магнитный эффект, который заставляет катушки создавать вращающееся магнитное поле, которое запускает двигатель.

Используется там, где требуется небольшая мощность, например, в часах, инструментах, фенах , небольших вентиляторах и т. д. Мотор. Электродвигатель каркасного типа с экранированными полюсами предназначен для приложений, где требования к мощности очень малы. Цепь возбуждения с ее обмоткой построена вокруг обычного ротора с короткозамкнутым ротором и состоит из штамповок, уложенных поочередно для образования соединений внахлест таким же образом, как собираются сердечники небольших трансформаторов.

Двигатели, подобные этому, будут работать только от переменного тока, они просты по конструкции, дешевы, чрезвычайно прочны и надежны. Однако их основными ограничениями являются низкий КПД и низкий пусковой и рабочий крутящий момент.

Двигатель с экранированными полюсами не является реверсивным, если с каждой стороны полюса не установлены экранирующие катушки и не предусмотрены средства для размыкания одной и закрытия другой катушки. Присущее двигателю с экранированными полюсами высокое скольжение позволяет получить изменение скорости при нагрузке вентилятора, например, за счет снижения напряжения.

НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть ручные пускатели электродвигателей на Ebay

 В начало страницы

УНИВЕРСАЛЬНАЯ СХЕМА ЭЛЕКТРОДВИГАТЕЛЯ

Универсальная электрическая схема электродвигателя

Универсальный электродвигатель предназначен для работы как на переменном, так и на постоянном токе (AC/DC). Это серийный двигатель. Он снабжен обмоткой возбуждения на статоре, последовательно соединенной с коммутирующей обмоткой на роторе. Обычно производятся в дробных размерах лошадиных сил.

Скорость вращения при полной нагрузке обычно находится в диапазоне от 5000 до 10 000 об/мин, при скорости без нагрузки от 12 000 до 18 000 об/мин. Типичные области применения включают портативные инструменты, оргтехнику, электрические чистящие средства, кухонные приборы, швейные машины и т. д.

Скорость универсальных двигателей можно отрегулировать, подключив сопротивление соответствующего значения последовательно с двигателем. Это делает его подходящим для таких приложений, как швейные машины, которые работают на различных скоростях. Универсальные двигатели могут быть как компенсированными, так и некомпенсированными, последний тип используется только для более высоких скоростей и более низких номиналов.

Реверс этого двигателя осуществляется путем перестановки проводов щеткодержателя с якорем, подключенным к нейтральному проводу. В трехпроводном универсальном двигателе реверсивного типа с разделенной последовательностью одна катушка статора используется для получения одного направления, а другая катушка статора — для получения другого направления, при этом только одна катушка статора находится в цепи одновременно. Соединения якоря должны быть подключены к нейтральному проводу для обеспечения удовлетворительной работы в обоих направлениях вращения.

К началу страницы

РАЗМЕРЫ РАМЫ

Ниже приведена размерная таблица размеров корпуса двигателя, которую я нашел в старой книге.

Таблица размеров электродвигателя

Я нашел эту информацию о монтажных размерах двигателя в той же книге. Таблица монтажных размеров электродвигателя

NEMA C и J-Face.

НЕКОТОРАЯ ИНФОРМАЦИЯ О ДВИГАТЕЛЕ ПОСТОЯННОГО ТОКА

Схема подключения электродвигателя постоянного тока Аварийное отключение, наклейка с сервисным отключением в соответствии с требованиями Национального электротехнического кодекса. Нажмите на изображение, чтобы увидеть больше наклеек аварийного отключения на Redbubble.

Исчерпывающую информацию об эксплуатации, ремонте и истории электродвигателей можно найти на этом отраслевом веб-сайте, сообщение . Нажмите «Статьи», когда доберетесь туда, или прокрутите вниз, чтобы получить полезную информацию об электродвигателях. Имеется также глоссарий терминологии по электродвигателям.

Мои ссылки на схемы подключения вентиляторов для ванных комнат, потолочных вентиляторов, коммутируемых розеток, 2-х, 3-х и 4-х позиционных выключателей и телефонов можно посмотреть здесь .

Посетите мое дерево ссылок для получения бесплатной информации об электротехнике и ссылок на мои учетные записи в социальных сетях, электротовары и товары.

К началу страницы

Схема подключения — все, что вам нужно знать о схеме подключения

Что такое схема подключения?

Схема соединений — это простое визуальное представление физических соединений и физического расположения электрической системы или цепи. Он показывает, как электрические провода соединены между собой, а также может показать, где приборы и компоненты могут быть подключены к системе.

Когда и как использовать электрическую схему

Используйте электрические схемы, чтобы облегчить сборку или изготовление схемы или электронного устройства. Они также пригодятся для ремонта.

Любители делать что-то своими руками используют электрические схемы, но они также распространены в домашнем строительстве и ремонте автомобилей.

Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов с помощью электрической схемы, чтобы избежать дорогостоящих ошибок и нарушений строительных норм и правил.

Как нарисовать электрическую схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Настройте сотни электрических символов и быстро поместите их на свою электрическую схему. Специальные ручки управления вокруг каждого символа позволяют быстро изменять их размер или поворачивать по мере необходимости.

Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если щелкнуть правой кнопкой мыши линию, можно изменить цвет или толщину линии, а также добавить или удалить стрелки по мере необходимости. Перетащите символ на линию, и он вставится и зафиксируется на месте. После подключения он останется подключенным, даже если вы переместите провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Еще . Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Нажмите на Set Line Hops в SmartPanel, чтобы отобразить или скрыть линейные скачки в точках пересечения. Вы также можете изменить размер и форму прыжков. Выберите Показать размеры , чтобы показать длину ваших проводов или размер вашего компонента.

Нажмите здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные схемы и другие электрические схемы.

Подпишитесь на SmartDraw Free

Начинай сейчас

Чем электрическая схема отличается от схемы?

Схема показывает план и функции электрической цепи, но не касается физического расположения проводов. Схемы подключения показывают, как провода подключены и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электросхема отличается от графической схемы?

В отличие от графической схемы, схема соединений использует абстрактные или упрощенные формы и линии для отображения компонентов. Наглядные диаграммы часто представляют собой фотографии с метками или очень подробные рисунки физических компонентов.

Стандартные символы на монтажных схемах

Большинство символов, используемых на монтажных схемах, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, выключатель будет представлять собой разрыв линии с линией, расположенной под углом к ​​проводу, подобно выключателю света, который можно включать и выключать. Резистор будет представлен серией волнистых линий, символизирующих ограничение протекания тока. Антенна представляет собой прямую линию с тремя ответвлениями на конце, очень похожую на настоящую антенну.

• Провод, проводящий ток
• Предохранитель, отключаемый, когда ток превышает определенное значение
• Конденсатор для накопления электрического заряда
• Тумблер, останавливает ток при размыкании
• Кнопочный переключатель, мгновенно пропускает ток при нажатии кнопки, прерывает ток при отпускании
• Аккумулятор, накапливает электрический заряд и генерирует постоянное напряжение
• Резистор, ограничивающий протекание тока
• Провод заземления, используемый для защиты
• Автоматический выключатель, используемый для защиты цепи от перегрузки по току
• Индуктор, катушка, создающая магнитное поле
• Антенна, передающая и принимающая радиоволны
• Устройство защиты от перенапряжения, используемое для защиты цепи от скачков напряжения
• Лампа, излучающая свет при протекании тока через
• Диод, пропускает ток в одном направлении, указанном стрелкой или треугольником на проводе
• Микрофон, преобразующий звук в электрический сигнал
• Электродвигатель
• Трансформатор, изменяет напряжение переменного тока с высокого на низкое и наоборот
• Наушники
• Термостат
• Электрическая розетка
• Распределительная коробка

Примеры электрических схем

Лучший способ понять электрические схемы — посмотреть на несколько примеров электрических схем.
