Система смазки и система питания двигателя Д-240

Система смазки двигателя Д-240

На двигателе Д-240 трактора МТЗ-80, МТЗ-82 применена комбинированная одноконтурная система смазки. Насос 2 (рис. 1) засасывает масло через маслозаборник 1 и нагнетает в полнопоточную активно-реактивную (бессопловую) центрифугу 4. Дальше масло через радиатор 5 или минуя его поступает в магистраль блок-картера к коренным подшипникам коленчатого вала и подшипникам распределительного вала.

От коренных подшипников по сверлениям в щеках оно подводится к шатунным. От шейки распределительного вала масло пульсирующим потоком поступает во внутреннюю полость оси коромысел, а через отверстия в ней — к втулкам коромысел. По имеющимся в коромыслах каналах масло поступает к сферическим поверхностям штанг толкателей.

Рис.1. Взаимодействие устройств системы смазки Д-240

1 — маслозаборник; 2 — насос; 3 — предохранительный клапан; 4 — центифуга; 5 — радиатор; 6 — указатель манометра; 7 — сливной клапан; 8 — клапан-термостат радиатора; К и Ш — коренные и шатунные подшипники; Р — опоры распределительного вала; ПН и ПШ — шестерни привода топливного насоса и промежуточная: ВК — втулки коромысел

Гильзы цилиндров, поршни, толкатели, кулачки распределительного вала, зубья шестерен и другие детали двигателя Д-240 трактора МТЗ-80, МТЗ-82 смазываются маслом, вытекающим из зазоров подшипников. Предохранительный клапан 3 ограничивает давление масла на входе в фильтр не более 0,7 МПа.

Редукционный клапан (термостат) 8 перепускает холодное масло в магистраль мимо радиатора. Это ускоряет прогрев масла и двигателя. Сливной клапан 7 ограничивает рабочее давление в главной магистрали в пределах 0,2. 0,3 МПа. Для контроля давления масла в системе смазки Д-240 служит манометр 6. Топливный насос с регулятором и пусковой двигатель с редуктором имеют автономные системы смазки.

Рис. 2. Схема действия активно-реактивной центрифуги Д-240

1 — ось; 2 — колпак; 3 — ротор; 4 — корпус центрифуги; 5 — подводной канал; 6 — отводная трубка: 7 — насадок; 8 — колонка ротора; 9 — гайка специальная; 10 — шайба; 11 — гайка: ВП и НП — верхняя и нижняя полости; В и Н- каналы

Ротор активно-реактивной центрифуги Д-240 трактора МТЗ-80, МТЗ-82 свободно посажен на ось 1 (рис. 2.). К ней неподвижно прикреплен насадок 7, имеющий каналы Н, расположенные по касательной к его окружности. Аналогично выполнены и каналы В в верхней части колонки ротора. Нагнетаемое насосом масло по каналу 5, кольцевому каналу и отверстиям в оси поступает в насадок 7, а оттуда выходит через каналы Н в полость НП колонки ротора.

Струи масла, которые выходят с большой скоростью и направляются каналами Н по касательной и внутренней стенке колонки, создают активный момент, заставляющий ротор вращаться. Из полости НП колонки через ее радиальные отверстия масло поступает в полость ротора 3, где очищается от посторонних примесей (как описано выше). Очищаемое масло через каналы В в верхней части колонки проходит в полость ВП. При этом возникают реактивные силы, крутящий момент которых совпадает с активным моментом.

Эти крутящие моменты, слагаясь, обеспечивают вращение ротора с частотой около 6000 мин’. Очищаемое масло из полости ВП по каналу и трубке в оси направляется для смазки трущихся поверхностей. Охлаждают масло с целью недопущения уменьшения вязкости ниже предельной и замедления процесса окисления. Применяемые в настоящее время на тракторах МТЗ-80, 82 радиаторы позволяют снизить температуру масла на 10-15°С.

Система питания двигателя Д-240

Система питания Д-240 трактора МТЗ-80, МТЗ-82 состоит из устройств, обеспечивающих раздельную подачу в цилиндры дизеля топлива и воздуха, а также выпуск отработанных продуктов в атмосферу.

Рис. 3. Общее устройство системы питания дизеля Д-240

1 — глушитель; 2 — воздухоочиститель; 3 — фильтр грубой очистки воздуха; 4 — впускной коллектор; 5 — электрофакельный подогреватель; 6 — топливная трубка к электрофакельному подогревателю; 7 — дренажная трубка; 8 — трубка высокого давления; 9 — заливная горловина; 10 -топливные баки; 11 — топливомерная трубка; 12 — сливной кран; 13 — трубка от топливного бака; 14 — фильтр грубой очистки топлива; 15 — рукоятка продувочного вентиля; 16 — фильтр тонкой очистки топлива; 17-трубка от фильтра тонкой очистки к топливному насосу; 18 — трубка от фильтра-отстойника к топливному насосу; 19 — регулятор топливного насоса; 20 — топливная трубка от подкачивающего насоса к фильтру тонкой очистки; 21 — подкачивающий насос; 22 — перепускная трубка; 23 — топливный насос; 24 — форсунки; 25 — выхлопной коллектор; 26 — нижний фильтрующий элемент; 27 — средний фильтрующий элемент; 28 — верхний фильтрующий элемент

У дизеля Д-240 топливо из баков 10 (рис. 3) поступает в фильтр грубой очистки 14. Очищенное от грубых механических примесей топливо отсасывается подкачивающим насосом 21 и нагнетается под давлением около 0,2 МПа в фильтр тонкой очистки 16. От фильтра тонкой очистки топливо подается трубкой 17 к распределительному каналу головки ТНВД 23, так как к насосу топливо подается с избытком, часть его пропускается через клапан и возвращается трубкой 22 к подкачивающему насосу.

Секции ТНВД трактора МТЗ-80, МТЗ-82 в необходимом количестве и в соответствии с порядком работы цилиндров дизеля подают топливо трубками высокого давления к форсункам 24, которые впрыскивают его в камере сгорания. Часть топлива просачивается через зазоры деталей форсунок и отводится дренажными трубками 7 в бак.

Заданный скоростной режим поддерживается регулятором 19. Воздух, поступающий в цилиндры дизеля, очищается в комбинированном воздухоочистителе 2. К электрофакельному подогревателю 5, которым пользуются при пуске двигателя в холодное время года, топливо поступает от фильтра Д-240 тонкой очистки трубкой 6.

Фильтр грубой очистки топлива Д-240 рассматриваемых дизелей комбинированный (инерционная очистка и фильтрация через латунную сетку с ячейками размером 0,25×0,25 мм) и состоит из корпуса 5 (рис. 4.), стакана 15, направляющего конуса 2 с сеткой, успокоителя 16.

Рис.4. Фильтр грубой очистки топлива Д-240

Корпус и стакан топливного фильтра Д-240 грубой очистки соединяют болтами 4 при помощи кольца 3. Уплотнение их осуществляется паронитовой прокладкой 11. В корпус завернуты штуцерные болты 6 и 7, а также пробка 10,закрывающая отверстие, предназначенное для удаления воздуха из полости фильтра при заполнении его топливом.

Топливо очищается следующим образом. Через штуцерный болт 6 оно поступает в кольцевую полость 9, откуда через многодырчатую распределительную шайбу 12 на поверхность направляющего конуса 2. Затем стекает к кольцевой щели между конусом и стаканом. Топливо забирается из фильтра-отстойника через штуцерный болт 7 благодаря отсасывающему действию подкачивающего насоса.

Стекая с кромки направляющего конуса, оно резко изменяет направление движения и проходит через сетку фильтрующего элемента, направляясь вверх. Механические примеси и вода (более тяжелые частицы) продолжают двигаться по инерции вниз и собираются под успокоителем 16. Успокоитель ограничивает взбалтывание примесей при движении трактора.

Возможные неисправности и способы их устранения

В процессе эксплуатации трактора МТЗ-82 могут быть выявлены неисправности и дефекты в гидравлической системе машины: рычаги и шланги изношены, плохо настроены регулировки, проблемы недостаточно работающей тяги, не работает навесное сельскохозяйственное орудие.

Рассмотрим основные неисправности, причины и методы их устранения:

1. С помощью гидравлики не поднимаются и не опускаются навесные механизмы. Причина состоит в недостаточном уровне жидкости в баке. Поэтому ее при необходимости надо долить. Установите рукоятку на фиксатор, если нарушена регулировка гидравлика поршня силового цилиндра.
2. Повышенный нагрев масла появляется в результате неправильной регулировки сектора управления регулятором. Отрегулируйте положение сектора. Если рукоятка управления регулятором не установлена на фиксатор, установите ее в положение «Регулятор выключен».
3. Медленный подъем навески с сельхозорудием связан с повышенной утечкой масла в насосе. Необходимо заменить насос.
4. При включении ГСВ происходит буксование колес. Отрегулируйте длину тяги рычага, управляющего основным цилиндром, т.к. нарушена регулировка тягового усилия.
5. Навесное оборудование поднимается медленно. Не работают насосы правого вращения — насос приводится в исправное состояние или меняется на новый.
6. Орудие не удерживается в транспортном состоянии. Происходит утечка рабочей жидкости. Необходимо заменить уплотнительные кольца, распределитель или ГСВ.
7. Не обеспечивается оптимальная глубина пахоты. Замените или заточите лемеха плуга.

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ Д-240

На двигателе Д-240 трактора МТЗ-80, применена комбинированная одноконтурная система смазки. Насос 2 (рис. 1) засасывает масло через маслозаборник 1 и нагнетает в полнопоточную активно-реактивную (бессопловую) центрифугу 4. Дальше масло через радиатор 5 или минуя его поступает в магистраль блок-картера к коренным подшипникам коленчатого вала и подшипникам распределительного вала. От коренных подшипников по сверлениям в щеках оно подводится к шатунным. От шейки распределительного вала масло пульсирующим потоком поступает во внутреннюю полость оси коромысел, а через отверстия в ней — к втулкам коромысел. По имеющимся в коромыслах каналах масло поступает к сферическим поверхностям штанг толкателей.

Рис.1. Взаимодействие устройств системы смазки Д-240 1 — маслозаборник; 2 — насос; 3 — предохранительный клапан; 4 — центифуга; 5 — радиатор; 6 — указатель манометра; 7 — сливной клапан; 8 — клапан-термостат радиатора; К и Ш — коренные и шатунные подшипники; Р — опоры распределительного вала; ПН и ПШ — шестерни привода топливного насоса и промежуточная: ВК — втулки коромысел

Гильзы цилиндров, поршни, толкатели, кулачки распределительного вала, зубья шестерен и другие детали двигателя Д-240 трактора МТЗ-80 смазываются маслом, вытекающим из зазоров подшипников.

Масляный насос (рис. ниже) одноступенчатый, шестеренного типа, установлен на крышке первого коренного подшипника коленчатого вала и приводится во вращение от коленчатого вала дизеля. Основные части насоса: корпус 2, крышка 5, шестерня 6 привода и ведущая шестерня 9, укрепленные на валу , и ведомая шестерня 4, расположенная на пальце 3.

При вращении шестерен 9 и 4 в зоне всасывания создается разрежение, благодаря которому масло через маслозаборник поступает в насос. Попадая между зубьями шестерен, масло нагнетается в магистраль, а из нее подается к трущимся деталям.

Глубина расточек под шестерни в корпусе, ширина шестерен и их расположение выполняются с большой точностью. Для герметичности внутренней полости масляного насоса привалочные плоскости корпуса и крышки шлифуют. Чтобы создать соосность подшипников, крышка соединяется с корпусом при помощи двух контрольных штифтов, отверстия для которых обрабатываются совместно. Поэтому перестановка крышки с одного насоса на другой недопустима. Подача насоса 36 л/мин при частоте вращения 2320 об/мин и развиваемом насосом давлении 0,70. 0,75 МПа (7,0. 7,5 кгс/см2).

Масляный фильтр (рис. ниже) предназначен для очистки масла, циркулирующего в смазочной системе. На дизеле установлен центробежный фильтр с бессопловым гидравлическим приводом.

В корпус 79 центрифуги ввернута ось 15, на которой вращается ротор, состоящий из остова 8, внутреннего стакана 77, нижней крышки 12 и верхней крышки 13. Крышка 12 крепится на остове 8 гайкой и уплотняется резиновым кольцом 14. Шайба 2 и гайка 4, установленные на верхнем резьбовом конце оси 15, ограничивают осевое перемещение ротора. Сверху ротор закрыт колпаком 7, который закреплен гайкой 3 с шайбой 2. Внутри оси проходит маслоотводящая трубка.

От масляного насоса масло по каналу в блоке цилиндров, а затем по кольцевому каналу и отверстиям в оси ротора поступает в насадок 10, который закреплен на оси штифтом. Через щели в насадке масло подается в тангенциальном направлении, приобретает вращательное движение и через отверстия в остове ротора попадает во внутренний стакан 77. Отражательный буртик крышки ротора направляет масло вверх. Под действием центробежных сил продукты сгорания и разложения масла и износа деталей отлагаются на внутренних стенках ротора. Очищенное масло с большой скоростью через тангенциальное отверстие в верхней части выбрасывается во внутреннею проточку корпуса ротора в зоне выходных радиальных отверстий (7) оси ротора. При этом возникает реактивная сила, которая вращает ротор. Затем масло через отверстия в оси ротора и трубку (9) поступает в главную масляную магистраль.

Редукционный (нерегулируемый) клапан

17 служит для перепуска холодного масла в магистраль, минуя масляный радиатор. Усилие пружины клапана меньше сопротивления радиатора потоку холодного масла, поэтому, если оно холодное, клапан открывается, и масло поступает в магистраль.

Масляный радиатор

предназначен для охлаждения масла, температура которого может значительно увеличиваться при длительной работе дизеля с полной нагрузкой, особенно в условиях высоких температур окружающей среды. Проходя по многочисленным трубкам радиатора, масло охлаждается встречным потоком воздуха на 10-15°С и поступает в дизель.

Комплектующие детали и компоненты масляного радиатора двигателя Д-240/243 трактора МТЗ-80

• 0 — 70-1405100 Маслопровод в сборе
• 1 — 70-1405089 Штуцер
• 2 — А40/50-4616339 Шайба
• 3 — 70-1405120 Маслопровод
• 4 — ХС-21-П29 Хомутик
• 5 — 70-1405013 Шланг
• 6 — 70-3407146 Планка
• 7 — 70-3506027 Втулка
• 8 — 70-3407144 Планка
• 9 — Болт М8-6gх35.88.35.019 ГОСТ 7796-70
• 10 — Шайба 8Н ГОСТ 6402-70
• 11 — 70-1405109 Маслопровод
• 12 — Болт М8-6gх45.88.35.019 ГОСТ 7796-70
• 13 — Шайба 8 ГОСТ 11371-78
• 14 — Гайка М8.6Н.019 ГОСТ 5915-70
• 15 — 70-1405117 Маслопровод
• 16 — 70-1405011 Трубка
• 17 — 70-1405112 Хомутик
• 18 — 70-1405230 Фильтр
• 19 — 70У-1405010 Радиатор
• 20 — 70-1405110 Маслопровод
• 21 — 40-4607038-А Шайба
• 22 — 40-4607032 Болт
• 23 — 70-1405120 Маслопровод

Система смазки двигателя Д 240 — центрифуга, масляный насос и обслуживание

» Двигатель Д-240 » Система смазки двигателя Д 240 — центрифуга, масляный насос и обслуживание

На двигателе Д-240 реализована комбинированная система смазки. Исходя из условий работы деталей, масло поступает к трущимся поверхностям (шатунные и коренные шейки коленвала, опорные шейки распредвала, втулки шестерни топливного насоса и промежуточной шестерни) под давлением, но пульсирующим потоком (механизм клапанов) или путем разбрызгивания. В систему смазки двигателя входят: полнопоточный центробежный масляный фильтр (центрифуга), масляный насос с маслоприемником и масляный радиатор. Также к системе смазки относятся соединительная арматура, маслопроводы, предохранительные клапаны, контрольные приборы и другие. Часть компонентов дизеля (пускач, помпа, топливный насос) имеют собственную автономную схему смазки. Для смазки двигателя трактора МТЗ-82 применяется моторное масло: зимой — марки М8Г2, летом — М10Г2. Масло необходимо менять каждые 480 часов работы двигателя.

Схема системы смазки: 1 — масляный радиатор; 2 — главная масляная магистраль; 3 — указатель давления масла; 4 — сетка; 5 — центрифуга; 6 — масляный насос; 7 — редукционный клапан; 8 — сливной клапан; 9 — предохранительный клапан; 10 — упорные кольца; 11 — патрубок; 12 — маслоприемник; 13 — масляный радиатор.

Масляный насос Д-240

Масляный фильтр в замен центрифуги

В дополнение нужно отметить, что двигателя тракторов МТЗ в особенности последних исполнений оборудуются вместо центрифуги полнопоточным масляным фильтром со сменным не разборным картриджем. Фильтр, абсолютно взаимозаменяем, и при желании устанавливаться в то же место взамен центрифуги. Корпус фильтра также оборудован регулируемым сливным клапаном, который настраивается в том же порядке.

Масляный фильтр МТЗ

Фильтр масла для трактора МТЗ

Преимуществом фильтра является простота конструкции и неприхотливость в обслуживании. Несмотря на утверждение специалистов, что центрифуга работает более эффективно в очистке масла, утвердительно можно сказать, что с учётом использования современных марок моторных масел и качественных сменных фильтрующих элементов установка фильтра взамен центрифуги упростит обслуживание трактора и никак не повлияет на ресурс дизеля.

Система смазки Д-240

На дизелях Д-240 применена комбинированная одноконтурная система смазки.

Насос 2 (рис. 1) засасывает масло через маслозаборник 1 и нагнетает в полнопоточную активно-реактивную (бессопловую) центрифугу 4, Дальше масло через радиатор 5 или минуя его поступает в магистраль блок-картера к коренным подшипникам коленчатого вала и подшипникам распределительного вала.

От коренных подшипников по сверлениям в щеках оно подводится к шатунным. От шейки распределительного вала масло пульсирующим потоком поступает во внутреннюю полость оси коромысел, а через отверстия в ней — к втулкам коромысел.

По имеющимся в коромыслах каналах масло поступает к сферическим поверхностям штанг толкателей.

Мотор д240 объем масла

МТЗ-82 – универсальный трактор, построенный на базе модели МТЗ-80. Имеет несколько модификаций, в числе которых – МТЗ-82.1 с полным приводом и более просторной кабиной. Есть еще улучшенная версия МТЗ-82.1 23/12 с увеличенными передними колесами и передним балочным мостом. Кроме того, семейство МТЗ-80 также представлено версией 82К с возможностью работы на крутых склонах до 20 градусов.

Еще одна модификация – МТЗ-82МК – широко распространена в жилищно-коммунальном хозяйстве. Данная модель оснащается менее мощным двигателем и колесами одинаковой размерности. Максимальная скорость у такой модели ограничена на 36 км/час.

Сколько масла заливать в двигатель трактора МТЗ 82

Первое поколение с 1974

МТЗ-82 – заднеприводный трактор минского завода, являющийся улучшенной версией заднеприводного МТЗ-80. Поступил в производство в 1974 году, а годом позже появилась его гусеничная версия Т-70. Трактор получил двигатель Д-240 объемом 4,75 литра и мощностью 80 л. с. Кроме того, предусмотрен 10-сильный пусковой двигатель ПД-10 с продольным расположением. Он агрегатируется с механической коробкой с однодисковой муфтой сцепления.

В 1985 году появилась гидроуправляемая трансмиссия. Задний мост оборудован дифференциалом, который можно заблокировать путем нажатия на педаль в кабине машиниста. В перечень гидрооборудования МТЗ-82 входит клапанно-золотниковый гидрораспределитель, задний гидравлический цилиндр, позиционный/силовой регулятор, гидроцилиндр и шестеренчатый насос НШ-32, работающий от двигателя.

Дизельные двигатели с 1974

4,75 л Д 240 (78-81 л. с.), объем масла – 15 литров, API-CD, СС; SAE 15W-40, 5W-40

Неоригинальное

Для трактора МТЗ-82 с двигателем Д-240 можно подобрать масло различной вязкости. Например, для зимнего использования подходит 5W-30, а при круглогодичной эксплуатации можно остановить выбор на всесезонном масле 10W-40, 10W-30 или 5W-40. Кроме того, можно обратить внимание на известные бренды с хорошей репутацией (Лукойл, Газпромнефть, Kixx, Shell, Valvoline, Mobil, Castrol, Liqui Moly). Ниже представлены подходящие моторные масла для МТЗ-82.

Основные:

• Нафтан Д3 SAE 10W-40, 15w-40, 20W-50
• Лукойл Авангард SAE 10W-40, 15W-40

Летние:

• M10ДМ по ГОСТ 8581-78

Импортные аналоги:

• Ursa Super TD Texaco
• Teboil Super NPD
• Essolube XD-3+Multigrate

Система смазки двигателя Д 240 – центрифуга, масляный насос и обслуживание

» Двигатель Д-240 » Система смазки двигателя Д 240 – центрифуга, масляный насос и обслуживание

На двигателе Д-240 реализована комбинированная система смазки. Исходя из условий работы деталей, масло поступает к трущимся поверхностям (шатунные и коренные шейки коленвала, опорные шейки распредвала, втулки шестерни топливного насоса и промежуточной шестерни) под давлением, но пульсирующим потоком (механизм клапанов) или путем разбрызгивания. В систему смазки двигателя входят: полнопоточный центробежный масляный фильтр (центрифуга), масляный насос с маслоприемником и масляный радиатор. Также к системе смазки относятся соединительная арматура, маслопроводы, предохранительные клапаны, контрольные приборы и другие. Часть компонентов дизеля (пускач, помпа, топливный насос) имеют собственную автономную схему смазки. Для смазки двигателя трактора МТЗ-82 применяется моторное масло: зимой — марки М8Г2, летом — М10Г2. Масло необходимо менять каждые 480 часов работы двигателя.

Схема системы смазки: 1 — масляный радиатор; 2 — главная масляная магистраль; 3 — указатель давления масла; 4 — сетка; 5 — центрифуга; 6 — масляный насос; 7 — редукционный клапан; 8 — сливной клапан; 9 — предохранительный клапан; 10 — упорные кольца; 11 — патрубок; 12 — маслоприемник; 13 — масляный радиатор.

Масляный насос Д-240

Одноступенчатый, шестеренчатого типа, устанавливается на крышке первого коренного подшипника коленвала и вращается от коленчатого вала двигателя. Насос состоит из крышки, корпуса, ведущей и приводной шестерен, установленные на валу, а также из ведомой шестерни, находящейся на пальце.

Во время вращения шестерен в области всасывания образуется разряжение, способствующее поступлению масла в маслозаборник насоса. Попадая в зубья шестерен, масло подается в магистраль, а оттуда поступает к трущимся узлам.

Глубина расточек для шестерен в корпусе, их ширина и размещение выполняются с высокой точностью. Для создания герметичности во внутренней полости масляного насоса — привалочные плоскости крышки и корпуса тщательно шлифуются. Не допускается перестановка крышки с одного насоса на другой. Подача масла насосом составляет 36 литров в минуту на оборотах 2320 об/мин и образуемом давлении 0,70-0,75 МПа (7,0-7,5 кгс/см²).

Масляный насос: 1 — маслозаборник; 2 — корпус насоса; 3 — палец ведомой шестерни; 4 — ведомая шестерня; 5 — крышка корпуса; 6 — шестерня привода насоса; 7 — штифт; 8 — вал насоса; 9 — ведущая шестерня; 10 — патрубок.

Масляный фильтр

Центрифуга двигателя Д-240 предназначена для очистки циркулирующего масла в системе смазки. На двигателе устанавливается центробежный фильтр оснащенный бессопловым гидравлическим приводом.

Читать дальше: Стук в руле уаз патриот

В корпусе фильтра имеется ось на которой вращается ротор. Крышка крепится к остову гайкой и уплотняется резиновым кольцом. Ротор удерживается от осевых перемещений шайбой и гайкой, размещающиеся на верхнем конце оси с резьбой. Сверху ротор закрывается колпаком фиксируемый гайкой с шайбой. Во внутренней полости оси размещена маслоотводящая трубка. Под влиянием центробежных сил мелкие частицы, продукты износа деталей и разложения масла остаются на внутренних стенках ротора. Прошедшее очистку масло с высокой скоростью вбрасывается через тангенциальное отверстие во внутреннюю проточку корпуса ротора в области входных отверстий роторной оси. В следствии чего образуется реактивная сила вращающая ротор. Далее масло сквозь отверстия в оси ротора и трубку подается в главную масляную магистраль.

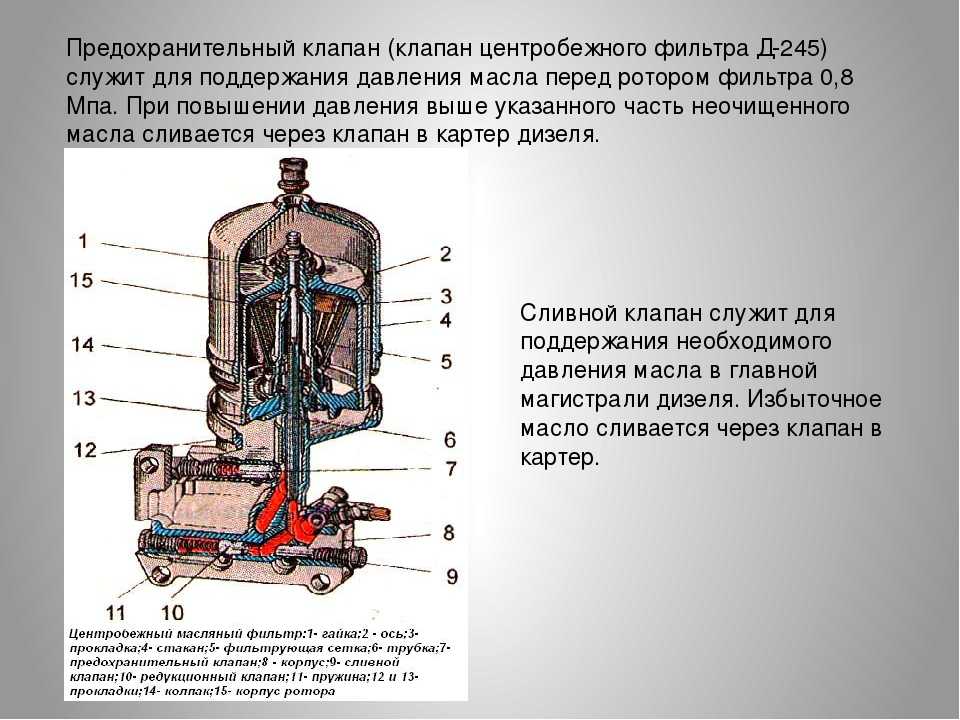

Предохранительный клапан контролирует перед ротором давление 0,65-0,70 МПа (6,5-7,0 кгс/см²). В том случае, если давление масла на входе в ротор превышает данное значение, то оно сливается через клапан в поддон.

Давление сливного клапана отрегулировано на значение 0,20-0,30 МПа (2-3 кгс/см²) и поддерживает требуемое давление в главной масляной магистрали.

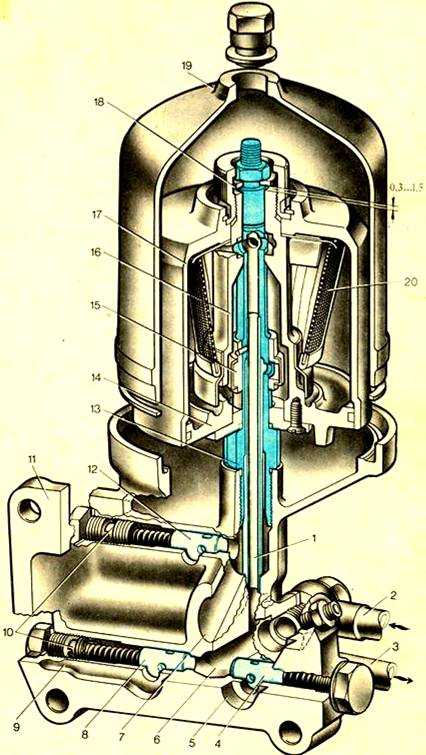

Центрифуга (масляный фильтр): 1 — корпус фильтра; 2 — трубки; 3 — ось ротора; 4 — крышка ротора; 5 — стакан; 6 — насадок; 7 — корпус ротора; 8 — стакан ротора; 9 — упорное кольцо; 10 — специальная гайка; 11 — шайба; 12 — гайка; 13 — колпак фильтра; 14 — гайка; 15 — прокладка колпака; 16 — уплотнительное кольцо; 17 — предохранительный клапан; 18 — штуцер для подсоединения манометра; 19 — маслопровод к радиатору; 20 — редукционный клапан; 21 — сливной клапан; 22 — пробка; 23 — регулировочная пробка.

Редукционный клапан (нерегулируемый) необходим для перегона холодного масла в магистраль в обход масляного радиатора.

Масляный радиатор служит для охлаждения моторного масла, температура которого может увеличиться при продолжительной эксплуатации двигателя с максимальной нагрузкой, особенно при высокой температуре окружающей среды. Проходя сквозь большое количество медных трубок радиатора, масло охлаждается потоком воздуха от вентилятора на 10-15º C и подается в двигатель.

Техническое обслуживание системы смазки двигателя Д-240

Перед каждым запуском двигателя необходимо проверять уровень масла в картере. В двигатель следует заливать только рекомендованное производителем моторное масло. Для заливки масло применяйте специальную емкость оснащенную фильтрующим элементом. Масло рекомендуется заливать не выше верхней метки. Запрещается пуск дизеля при уровне масла ниже контрольной метки на щупе. Повышенный уровень масла в двигателе приведет к значительному забросу масла на зеркала цилиндров, ухудшению работы поршневой группы и интенсивному дымлению дизеля. При малом содержании масла ухудшается смазка деталей.

Масло рекомендуется менять после каждых 480 часов работы двигателя, так как со временем оно теряет смазочные свойства. Масло сливается из картера на прогретом двигателе. Перед заливкой масла необходимо очистить ротор центрифуги.

Обслуживание системы смазки двигателя Д-240 также заключается в регулярном наблюдении за давлением масла. Давление масла при номинальной частоте вращения коленчатого вала должно составлять 0,2-0,3 МПа (2,0-3,0 кгс/см²), на минимальных оборотах — не меньше 0,8 МПа (0,8 кгс/см²). Повышенное или пониженное давление сигнализирует о неисправности в системе смазки. Резкое падение давления может случится из-за утечки масла из маслопроводов, некорректной работы манометра, предохранительного или сливного клапана и повреждении масляного насоса.

Читать дальше: Минивены все марки цены новые в россии

Ротор центрифуги необходимо очищать каждые 480 часов эксплуатации. Для этого необходимо разобрать масляный фильтр и при помощи скребка очистить ротор от образовавшегося отложения. Перед монтажом ротора следует смазать маслом уплотняющее резиновое кольцо.

Для обеспечения нормальной работы системы смазки двигателя выполняйте следующее: а) заливайте в масляный картер только рекомендованное настоящей инструкцией масло, соответствующее периоду эксплуатации; применение других сортов масла не допускается; б) заполняйте масляный картер маслом до верхней и на маслоизмерительном стержне; не допускайте работу двигателя с уровнем масла ниже нижней и выше верхней метки; в) следите за давлением масла по манометру.

При работе двигателя с номинальной частотой вращения и температурой воды 70—95 °С давление масла должно быть 2,0—3,0 кгс/см2. Если давление масла при указанных условиях ниже 1,0 кгс/см2, остановите двигатель, выясните и устраните причины снижения давления масла. Подрегулировку давления масла в системе смазки можно произвести затяжкой пружины сливного клапана центробежного масляного фильтра (рис. 1).

МТЗ 82 – это трактор белорусского производителя, который имеет большую популярность в нашей стране. Прежде чем эксплуатировать любое рабочее транспортное средство, следует проверить уровень всех жидкостей и при необходимости дополнить. Только зная заправочные емкости МТЗ 82 и заливаемые марки масел, можно выполнить эту задачу.

Отзывы

Дмитрий, Минск. Работаю в деревне на полноприводной версии МТЗ-82. Раньше был вариант и с задним приводом, и разница с ним очевидна – и в плане управляемости, и проходимости. Трактор поддерживает большой выбор навесного оборудования, что делает его универсальным трудягой при обработке почвы разными способами. Полный привод помогает в раскисшем грунте – например, после проливного дождя. В общем, с МТЗ-82 в отличие от МТЗ-80 я теперь никогда не застреваю в глубокой колее.

Александр, Томск. МТЗ-82 – незаменимая вещь для простого сельского жителя с большой площадью земельного участка. Данный аппарат прост и недорог в обслуживании, эксплуатирую его уже три года. Полностью исправный, не требует частой замены комплектующих, хотя они довольно низкого качества. Главное еще с какой частотой работать и в каких климатических условиях.

Марки и заправочный объем

Емкость узлов не является предопределяющей для заправки. Заливать в систему необходимо определенное количество масла или смазки. Прежде чем заливать жидкость или смазывать узлы, необходимо уточнить, какую марку необходимо использовать.

При работе трактора в холодное время года при температуре до +5 С необходимо использовать моторное масло М-8ДМ, которое соответствует ГОСТ 8581-78. Заливать необходимо 12 литров. То же количествао смазки, но уже марки масел М-10ДМ по ГОСТ 8581-78 необходимо обновить при температуре окружающего воздуха +5 С и более. Менять смазку необходимо каждый 500 мч. Использовать можно и альтернативные варианты: М-10Г2К и М-10Г2. Первый образец меняется каждые 250 мч, а второй 500 мч.

В топливный насос можно заливать одно из вышеперечисленных масел. Причиной замены жидкости в узле может стать его ремонт. В остальных случаях заливать его не требуется. В топливный насос вмещается 0,25 л моторного масла.

Воздухоочиститель – еще один узел трактора, который требует наличия моторного масла. Но здесь есть особенность. Можно добавлять отработку, дав ему отстояться. Замена производится каждый 500 мч. Но обязательно знать, сколько литров масла добавлять. В этом случае — 1,5 л.

Заправочная емкость силовой передачи – 40 литров. Система заправляется полностью. При каждом очередном плановом то необходимо заменить 40 литров трансмиссионного масла ТАп-15В, ТСп-10 или ТСп-15К. Можно дублировать другим — ТАД-17.

Колесный редуктор вмещает 3,7 л того же масла, что и в трансмиссию. В отличие от других элементов, в редуктор необходимо заполнять сразу в двух точках. Колесные редуктор, верхняя коническая пара, опора привода и приводной шкив заправляются Тап-15В и другими аналогичными маслами.

Все гидроагрегаты и ГОРУ заправляются модернизированным моторным маслом М-10Г2. Можно использовать и другие: М-8Г2К или М-10Г2К. Это же касается и гидроусилителя руля, туда заправляется такое же масло.

Смазка подшипника обводки выполняется Литолом-24. В качестве альтернативы можно использовать многоцелевую пластичную дублирующую смазку марки LCP-GM. Выполнять это необходимо как при эксплуатации, так и техническом обслуживании. Чтобы заполнить 0,2 литра рабочего объема, необходимо использовать специальный шприц. Нескольких нагнетаний будет достаточно.

Литол-24 можно назвать универсальной смазкой. Его используют в подшипнике ступицы в количестве 0,4 л, поворотном кулаке, шестерне раскоса, втулках, шарнирах, подшипниках в различном количестве.

При добавлении в насос отработанного дизельного масла необходимо учитывать, что зимой, когда температура опускается ниже -20 градусов оно может замерзнуть, поэтому актуально использовать веретенную смазку АУ. При температуре -55 актуально разбавление дизельным топливом на 15%.

Начиная с 1974 года, с конвейера Минского тракторного завода сходит универсальный колёсный трактор марки МТЗ 80. Конструкция разрешает использовать машину в областях: сельское хозяйство, строительство, жилищная сфера. Среди колёсных тракторов, модель распространена, поскольку количество выпущенной техники превосходит конкурентов.
