ЦЕЛЬ:

Чтобы понять важность выбора правильного размера конденсатора.

ЗАДАЧИ:

Студент сможет:

1) Понять, что такое конденсаторы и как они работают

2) Продемонстрировать влияние неправильного размера конденсатора на потребление энергии

3) Продемонстрировать умение тестировать конденсаторы

УРОК / ИНФОРМАЦИЯ:

Самый простой способ объяснить механику конденсатора — сравнить его с батареей. Оба хранят и выделяют электричество. Конденсаторы заряжаются электричеством, а затем высвобождают накопленную энергию со скоростью шестьдесят раз в секунду в системе переменного тока с частотой 60 циклов. Размер имеет решающее значение для эффективности двигателя, так же как размер батарей имеет решающее значение для радио. Радио, для которого требуется батарея на 9 В, не будет работать с батареей на 1,5 В. Таким образом, по мере разрядки батареи радио не будет воспроизводиться должным образом. Двигатель, для которого требуется конденсатор 7,5 мФд, не будет работать с конденсатором 4,0 мФд. Точно так же двигатель не будет работать должным образом со слабым конденсатором. Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии. В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя. Производители двигателей тратят много часов на испытания комбинаций двигателей и конденсаторов, чтобы получить наиболее эффективную комбинацию. При замене пусковых конденсаторов допускается максимальное отклонение +10% в микрофарадах, но точные рабочие конденсаторы должны быть заменены. Номинальное напряжение всегда должно быть таким же или выше, чем у исходного конденсатора, независимо от того, является ли он пусковым или рабочим конденсатором. Всегда консультируйтесь с производителями, чтобы проверить правильный размер конденсатора для конкретного применения.

Конденсаторы

содержат две металлические пластины, изолированные друг от друга (см. рис. 1). В открытом состоянии внутренняя часть выглядит как два листа фольги с вощеной бумагой между ними, плотно свернутые, как рулон бумажного полотенца. Несколько лет назад в маслонаполненных двигателях в качестве охлаждающей жидкости использовались печатные платы. Сегодня большинство конденсаторов сухого типа.

Рисунок 1

В электродвигателе используются два основных типа:

1) Рабочие конденсаторы рассчитаны на диапазон от 3 до 70 мкФ. Рабочие конденсаторы также классифицируются по классу напряжения. Классы напряжения: 370 В и 440 В. Конденсаторы номиналом выше 70 микрофарад (мкФ) являются пусковыми конденсаторами. Рабочие конденсаторы предназначены для непрерывной работы и находятся под напряжением все время, пока работает двигатель. Однофазным электродвигателям требуется конденсатор для питания второй фазной обмотки. Вот почему размер так важен. Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным. Это заставит ротор колебаться в тех местах, которые неровны. Это колебание приведет к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и вызовет перегрев двигателя.

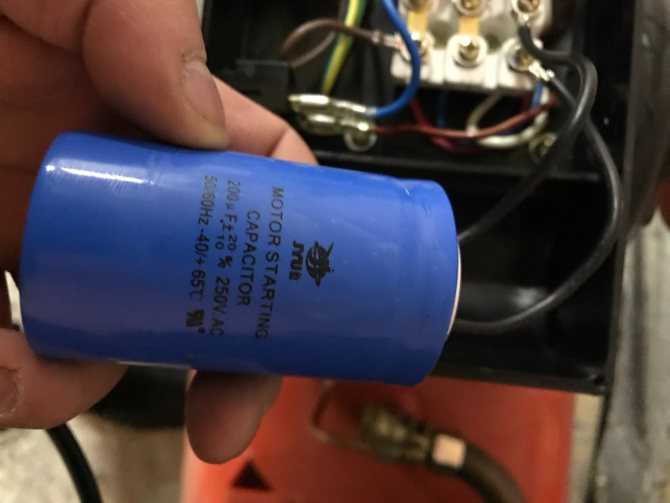

2) Пусковые конденсаторы размещены в черном пластиковом корпусе и имеют диапазон mfd, в отличие от определенного номинала mfd на рабочих конденсаторах. Пусковые конденсаторы (номинальной емкостью 70 мкФ и выше) имеют три класса напряжения: 125 В, 250 В и 330 В. Примерами могут служить рабочий конденсатор 35 мФд при 370 В и 88-108 мФд при 250 В пусковой конденсатор. Пусковые конденсаторы увеличивают пусковой момент двигателя и позволяют быстро включать и выключать двигатель. Пусковые конденсаторы предназначены для мгновенного использования. Пусковые конденсаторы остаются под напряжением достаточно долго, чтобы быстро разогнать двигатель до 3/4 полной скорости, а затем отключаются от цепи.

Потенциальные реле также важны. Реле напряжения используются для электронного подключения и отключения пусковых конденсаторов от цепи двигателя (см. рис. 2). Каждое реле имеет определенное номинальное напряжение для включения пускового конденсатора последовательно с пусковой обмоткой и определенное напряжение для его вывода из цепи. Каждый рейтинг основан на электромагнитном поле, создаваемом вращением двигателя. Изготовитель двигателя изучает влияние установки и удаления конденсатора на увеличение пускового момента при как можно меньшем изгибе обмотки. Возможные реле имеют четыре номинала; (1) постоянное напряжение катушки, (2) минимальное напряжение срабатывания, (3) максимальное напряжение срабатывания и (4) падение напряжения. Реле напряжения трудно проверить, и его всегда следует заменять при замене пускового конденсатора. Точный размер, предназначенный для этого конкретного двигателя, должен быть переустановлен. Реле напряжения также необходимо заменить, если обнаружены разомкнутые контакты.

Рисунок 2

ДЕЯТЕЛЬНОСТЬ:

Продемонстрируйте использование стандартного вентилятора мощностью 1/2 л.с. от бытового обогревателя в следующих упражнениях. Во время каждого упражнения учащийся должен записывать уровень шума, скорость, температуру и силу тока двигателя.

ПРИ ВЫПОЛНЕНИИ ЭТОЙ ДЕЯТЕЛЬНОСТИ СЛЕДУЕТ БЫТЬ КРАЙНЕ ОСТОРОЖНЫ. СМОТРИТЕ ЗАМЕТКИ УЧИТЕЛЯ!

(1) Снимите конденсатор и попробуйте запустить двигатель. Обязательно изолируйте концы проводов. Это будет имитировать открытый конденсатор.

(2) Запустите двигатель с правильным конденсатором. Заблокируйте переднюю часть воздуходувки, чтобы получить правильную скорость двигателя и потребляемый ток.

(3) Закоротите два провода, которые обычно идут к конденсатору, и изолируйте соединение. Это будет имитировать закороченный конденсатор.

(4) Замените стандартный конденсатор конденсатором с половиной номинала mfd.

(5) Замените стандартный конденсатор на конденсатор с удвоенным номиналом.

ПРИМЕЧАНИЕ:

Перед началом упражнения обязательно создайте надлежащее статическое давление, чтобы получить номинальную силу тока пластины двигателя с правильным рабочим конденсатором.

Упражнение №1	Уровень шума	Скорость	Температура	Сила тока
Упражнение №2	Уровень шума	Скорость	Температура	Сила тока
Упражнение №3	Уровень шума	Скорость	Температура	Сила тока
Упражнение №4	Уровень шума	Скорость	Температура	Сила тока
Упражнение №5	Уровень шума	Скорость	Температура	Сила тока

ПРИМЕЧАНИЯ ДЛЯ УЧИТЕЛЕЙ

Упражнение на предыдущей странице связано с высоким напряжением. Необходимо носить защитные очки и соблюдать крайнюю осторожность, чтобы предотвратить поражение электрическим током. При неправильном подключении конденсаторы могут взорваться и нанести серьезную травму. Рекомендуется, чтобы инструктор продемонстрировал упражнение, прежде чем разрешить его выполнение ученику. Преподаватель также должен проверить работу учащегося перед тестовым прогоном.

ССЫЛКИ:

Современные системы охлаждения и кондиционирования воздуха . Goodheart-Willcox Co., Inc. С. Холланд, Иллинойс. 1988.

Комментарии или вопросы по адресу: [email protected]

Возврат в меню HVAC

Что произойдет, если я использую пусковой конденсатор большего размера?

Точно так же двигатель не будет нормально работать со слабым конденсатором. Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии . В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя.

Можно ли заменить конденсатор на 250 В на конденсатор на 450 В?

нет, не может , этот компонент необходимо заменить на конденсатор номиналом 450 В или более, и емкость должна быть такой же.

Можно ли использовать пусковой конденсатор с более высоким напряжением?

Замена конденсатора конденсатором с более высоким номинальным напряжением всегда безопасна . Единственная проблема заключается в том, что конденсатор, рассчитанный на более высокое напряжение, часто физически больше, при прочих равных условиях. Убедитесь, что они действительно помещаются в одном и том же пространстве.

Можно ли заменить конденсатор двигателя на более высокий UF?

Пусковые конденсаторы электродвигателя могут быть заменены микрофарадами или UF, равными или на 20 % превышающими UF, чем исходные конденсаторы, обслуживающие двигатель .

Содержание страницы

1

Можно ли использовать конденсатор меньшего размера, микрофарад?

Эмпирическое правило состоит в том, что если емкость конденсатора играет роль в таких вещах, как настройка или синхронизация цепи, лучше не уменьшать емкость . Конечно, небольшое снижение uf может не иметь значительного эффекта, но эти небольшие изменения в конечном итоге сложатся.

Можно ли использовать конденсатор 7,5 вместо 10?

Это не улучшит его работу . Во всяком случае, он будет работать менее эффективно, но разница, вероятно, будет незначительной.

Можно ли использовать конденсатор с более высоким номиналом?

Вообще говоря нет проблем с использованием конденсаторов с более высоким номинальным напряжением . Они, как правило, физически больше, и если вы заходите слишком высоко, СОЭ, как правило, выше, но в вашем случае это не проблема. Слишком маленькое ESR может быть проблемой в подсхемах, требующих некоторой стабильности.

Можно ли использовать конденсатор на 16 В вместо 10 В?

Конденсатор на 16 В продолжит вести себя как конденсатор. Выше 16 В ни одному конденсатору нельзя доверять. Показать активность в этом посте. Если предположить (из-за высокой емкости), что вы говорите о поляризованных конденсаторах, то да, оба будут вести себя примерно одинаково ниже 10 В .

Можно ли использовать конденсатор с меньшей емкостью мкФ?

Есть два ответа. Это возможно при наличии необходимых навыков и инструментов. Это безопасно . Если вы установите более высокое напряжение, чем максимальное, вы можете увидеть, как ваша крышка взорвется, это единственный рейтинг, который имеет значение для безопасности.

Можно ли использовать конденсатор на 16 В вместо 50 В?

Да, это номинальное напряжение конденсатора. Использование конденсатора с более высоким номинальным напряжением не имеет никакого эффекта. Да, вы можете использовать версию на 50 В. Единственная разница будет заключаться в большем размере банки и немного улучшенной надежности, которую вы не заметите.

Можно ли использовать конденсатор на 16 В вместо 25 В?

Максимальное напряжение, с которым можно работать, соответствует номинальному напряжению. Убедитесь, что вы знаете, с чем имеете дело. Если вы используете конденсатор с номинальным напряжением 25 В, никогда не превышайте 25 В. Не превышайте 16 В для цоколя с номинальным напряжением 16 В .

Является ли mFD и UF одним и тем же?

Итак, возникает вопрос, а мФД и мкФ это одно и то же? Простой ответ: , они относятся к одной и той же шкале измерения , то есть mFD означает «милли-Фарад», тогда как мкФ означает «микро-Фарад». В основном есть компании-производители старых конденсаторов, которые используют mFD вместо конденсаторов µF.

Можно ли заменить микроволновый конденсатор на более высокий мкФ?

Он может быть выше, но никогда не ниже, иначе вы, вероятно, снова замените его в ближайшем будущем . Теперь о номинале мкФ: в отличие от обычного конденсатора фильтра источника питания, конденсатор в микроволновой печи находится в удвоителе напряжения и эффективно включен последовательно с нагрузкой (магнетроном).

Что произойдет, если мы увеличим емкость конденсатора?

Больше емкость = меньше пульсаций . Более высокая частота означает меньший спад и меньшую пульсацию. Более высокий ток нагрузки = больше спад, который больше пульсации.

Можно ли использовать конденсатор 16 В вместо 5 В?

Нет, цоколь с более высоким номиналом не будет накапливать большее напряжение, чем имеется в цепи . На самом деле вам нужен колпачок с немного более высоким номинальным напряжением, чем самое высокое напряжение, которое вы ожидаете от него.

Можно ли использовать конденсатор на 35 В вместо конденсатора на 50 В?

Да, вы можете заменить конденсатор на 35 В на конденсатор на 50 В или 63 В или на любое другое напряжение, которое соответствует или превышает исходный конденсатор . Единственное предостережение — убедитесь, что сменный конденсатор физически поместится там, где была старая крышка. Крышки с номинальным напряжением обычно больше по размеру.

Можно ли использовать конденсатор на 16 В вместо 6,3 В?

Да. Номинальное напряжение конденсатора является максимальным, которое он может выдержать. Теоретически цоколь на 16 В является надмножеством цоколя на 6,3 В, если другие характеристики совпадают с .

Можно ли заменить конденсатор большей емкости в блоке питания?

Электролитические конденсаторы источника питания имеют допуск на 100% выше, поэтому да, вы можете заменить другой конденсатор, если замена равна или выше в мкФ и напряжении …..

Могу ли я использовать конденсатор 25 В вместо 12 В ?

Если вы хотите зарядить этот конденсатор до 25 В, вам понадобится блок питания на 25 В. Но не рекомендуется заряжать конденсатор до его рабочего напряжения. Конденсатор на 25 В можно заряжать до 12 В для безопасной и продолжительной работы .
