Короткозамкнутая обмотка ротора, часто называемая «беличья клетка» из-за внешней схожести конструкции, состоит из алюминиевых (реже медных, латунных) стержней, замкнутых накоротко с торцов двумя кольцами. Стержни этой обмотки вставляют в пазы сердечника ротора. Сердечники ротора и статора имеют зубчатую структуру. В машинах малой и средней мощности обмотку обычно изготавливают путём заливки расплавленного алюминиевого сплава в пазы сердечника ротора. Вместе со стержнями «беличьего колеса» отливают короткозамыкающие кольца и торцевые лопасти, осуществляющие вентиляцию машины. В машинах большой мощности «беличье колесо» выполняют из медных стержней, концы которых соединяют с короткозамыкающими кольцами при помощи сварки.

Зачастую пазы ротора или статора делают скошенными для уменьшения высших гармонических ЭДС, вызванных пульсациями магнитного потока из-за наличия зубцов, магнитное сопротивление которых существенно ниже магнитного сопротивления обмотки, а также для снижения шума, вызываемого магнитными причинами.

Для улучшения пусковых характеристик асинхронного электродвигателя с короткозамкнутым ротором, а именно, увеличения пускового момента и уменьшения пускового тока, на роторе ранее применялась так называемая «двойная беличья клетка» из стержней с разными удельными проводимостями, позже стали применять роторы со специальной формой паза (глубокопазные роторы). При этом внешняя от оси вращения часть паза ротора имеет меньшее сечение, чем внутренняя. Это позволяет использовать эффект вытеснения тока, за счет которого увеличивается активное сопротивление обмотки ротора при больших скольжениях (в частности, при пуске).

Асинхронные двигатели с короткозамкнутым ротором при прямом пуске (без регулирования) имеют небольшой пусковой момент и значительный пусковой ток, что является существенным их недостатком. Поэтому их применяют в тех электрических приводах, где не требуются большие пусковые моменты. С развитием силовой полупроводниковой техники получают распространение частотные преобразователи, которые позволяют плавно наращивать частоту питающего двигатель тока по мере пуска, а значит достигать большого пускового момента. Из достоинств следует отметить лёгкость в изготовлении, и отсутствие электрического контакта с динамической частью машины, что гарантирует долговечность и снижает затраты на обслуживание. При специальной конструкции ротора, когда вращается в воздушном зазоре только полый цилиндр из алюминия, можно достичь малой инерционности двигателя.

Разновидностью АДКЗ, позволяющей ступенчато регулировать скорость, являются многоскоростные двигатели, в которых регулирование скорости производится изменением числа пар полюсов в статоре, для чего были разработаны специальные виды обмоток.

Именно асинхронные двигатели с короткозамкнутым ротором из-за своих вышеперечисленных достоинств являются основным видом двигателей в промышленном электроприводе, применение остальных видов двигателей не значительно и носит узкоспециальный характер.

Двигатель ротор беличья клетка

Обмотки типа бельчьей клетки

1. Конструкция. К короткозамкнутым обмоткам типа беличьей клетки относятся обмотки роторов асинхронных двигателей с короткозамкнутым ротором, демпферные (успокоительные) обмотки синхронных генераторов и пусковые обмотки синхронных двигателей. Обмотка образуется из стержней, замкнутых с двух сторон короткоза мыкающим и кольцами. В асинхронных машинах применяется равношаговая, или полная, беличья клетка, у которой расстояния между соседними стержнями одинаковые (рис. 16-23). В синхронных машинах (явнополюсных) применяется неравношаговая, или неполная, беличья клетка, стержни которой располагаются, как правило, только в полюсном наконечнике и отсутствуют в межполюсном пространстве (рис. 16-24). Беличьи клетки роторов асинхронных двигателей мощностью до 200 кВт (в отдельных случаях — до 400 кВт) выполняют литыми алюминиевыми (рис. 16-23). Для заливки роторов электродвигателей общего применения используется » чистый первичный алюминий. Химический состав отлитой беличьей клетки должен соответствовать составу первичного алюминия марки А5 или А6 (не более 0,5% примесей). Литые беличьи клетки технологичны и надежны., Методом литья изготовляют беличьи клетки диаметром до 550 мм и длиной до 700 мм. Литые беличьи клетки применены, в частности, в электродвигателях единых серий А, АО, А2, АО2 до 11-го габарита. Стержни литых беличьих клеток располагаются в закрытых или полузакрытых пазах различной формы (глубокий с параллельными стенками, глубокий трапециевидный, клинообразный, лопаточный — рис. 16-25, а-г). Короткозамкнутые обмотки крупных асинхронных двигателей (мощностью примерно свыше 200 кВт) и явнополюсных синхронных машин выполняются сварными, обычно из медных или латунных стержней и медных (латунных, иногда — стальных) короткозамыкающих колец или сегментов. Сварные короткозамкнутые обмотки асинхронных двигателей могут иметь стержни круглого, прямоугольного (глубокий паз, рис 16-25,е) или специального (колбообразного, клинообразного — рис.16-25, д, ж) профиля, применяются также двойные беличьи клетки, когда стержни обеих обмоток располагаются в полузакрытых пазах на различной глубине (рис. 16-25, з). В асинхронных двигателях с двойной беличьей клеткой обычно стержни рабочей (внутренней) клетки — медные, пусковой (внешней) клетки — латунные (реже — бронзовые). Крупные асинхронные двигатели выпускаемых отечественной промышленностью серий А и A3 (мощностью от 200 до 1 250 кВт) имеют беличью клетку со стержнями преимущественного колбообразного профиля. Стержни беличьих клеток синхронных машин имеют, как правило, круглое сечение и изготовляются из меди или латуни. Стержни располагаются в пазах полюсных наконечников. Стержни каждого полюса припаивают с двух сторон к сегментам, сегменты соседних полюсов соединяют друг с другом болтами (рис 16-24). Соединение стержней с короткозамыкающими кольцами (сегментами) в сварных беличьих клетках выполняется пайкой твердыми припоями (главным образом марок ПСр-15, ПСр-45 и ПМФ-7) с помощью газосварочной горелки.
Рис. 16-23. Литая алюминиевая беличья клетка (заодно с клеткой отлиты вентиляционные лопатки, расположенные на короткозамыкающих кольцах).

Рис. 16-24. Ротор синхронной машины с демпферной обмоткой.

Рис. 16-25. Пазы и стержни короткозамкнутых обмоток асинхронных двигателей.

Рис. 16-26. К расчету э. д. с. и н. с. равношаговой беличьей клетки.

Источник

Подключение

Статорные обмотки трёхфазного АДКР можно подключать по схеме «треугольник» либо «звезда». При этом для звёздочки требуется напряжение выше, чем для треугольника.

Обратите внимание на то, что электродвигатель, подключенный разными способами к одной и той же сети, потребляет разную мощность. Поэтому нельзя подключать электромотор, рассчитанный на схему «звезда» по принципу треугольника. Но с целью уменьшения пусковых токов можно коммутировать на время пуска контакты звезды в треугольник, но тогда уменьшится и пусковой момент.

Схемы включения понятны из рисунка 4.

Рис. 4. Схемы подключения

Для подключения трёхфазного электрического двигателя к однофазному току применяют фазосдвигающие элементы: конденсаторы, резисторы. Примеры таких подключений смотрите на рисунке 5. Можно использовать как звезду, так и треугольник.

Рис. 5. Примеры схем подключений в однофазную сеть

С целью управления работой двигателя в электрическую цепь статора подключаются дополнительные устройства.

Асинхронные бесколлекторные двигатели нашли наиболее широкое распространение благодаря сравнительной простоте и надежности в эксплуатации. Коллекторные двигатели имеют ограниченное применение в установках, где требуется регулировать скорость приводимых механизмов в широких пределах. Однако они относительно тяжелы, дороги, имеют худшие рабочие характеристики по сравнению с бесколлекторными двигателями, а главное менее надежны в эксплуатации из-за тяжелых условий коммутации тока. Асинхронные бесколлекторные машины имеют два основных исполнения: с короткозамкнутой обмоткой ротора и с фазной обмоткой ротора — с контактными кольцами. С точки зрения происходящих электромагнитных процессов в асинхронном двигателе можно выделить две наиболее важные части: неподвижный статор, обеспечивающий создание вращающегося магнитного поля, и вращающийся ротор, в котором создается электромагнитный момент, передаваемый приводимому механизму. Сердечники статора набираются из листов электротехнической стали толщиной 0,5 мм и реже 0,35 мм, изолированных друг от друга лаковым покрытием (в сердечниках роторов двигателей малой мощности изоляцией служит слой окалины на поверхности листа). В сердечниках статора и ротора сделаны специальные пазы, в которых размещаются соответствующие обмотки.

Рис. 1. Литая алюминиевая беличья клетка ротора короткозамкнутого асинхронного двигателя (с короткозамыкающим кольцом и вентиляционными лопатками) Одной из наиболее распространенных роторных обмоток является короткозамкнутая, так называемая беличья клетка (внешне она. напоминает беличье колесо — рис. 1). Рабочие провода этой обмотки (стержни) укладываются в пазы ротора неизолированными, благодаря чему обеспечиваются хорошее использование площади паза и хорошая теплоотдача от стержней к активной стали. Короткозамкнутые асинхронные двигатели по конструкции ротора имеют следующие модификации: с одиночной беличьей клеткой; глубокопазные; с двойной беличьей клеткой, или двухклеточные. Конструктивное отличие этих модификаций обусловливает различие характеристик этих машин, в первую очередь пусковых. Рис. 2. Пазы и стержни обмоток ротора. а — одиночная беличья клетка; б— глубокий паз; в — двойная беличья клетка. Асинхронные двигатели с одиночной беличьей клеткой на роторе имеют пазы, выштампованные в листовой стали, овальной или круглой формы (рис. 2,а). Сверху эти пазы перекрываются мостиком толщиной 0,4—0,5 мм и заливаются алюминием. С обоих торцов ротора располагаются алюминиевые кольца, которые замыкают все отлитые в пазах стержни. Такая литая единая беличья клетка часто дополнительно снабжается с обеих сторон ротора специальными алюминиевыми крыльями (см. рис. 1). Эти крылья устанавливаются для увеличения теплоотвода от короткозамкнутого ротора и для лучшей вентиляции внутри асинхронной машины. В асинхронных электродвигателях с глубокопазным ротором (рис. 2,б) беличья клетка изготавливается обычно из медных стержней прямоугольного сечения. Короткозамыкающие кольца по торцам ротора, как правило, выполняются также из меди, в которых профрезеровываются прорези в соответствии с размерами прямоугольных стержней. Стержни и кольца припаиваются друг к другу тугоплавкими припоями. Двухклеточный ротор (рис. 1,в) выполняется с двумя беличьими клетками. Внешняя обмотка изготавливается из латуни или специальной бронзы, благодаря чему обеспечиваются относительно большое ее активное сопротивление и сравнительно малое индуктивное. Эта обмотка выполняет функции пусковой в асинхронном двигателе. Другая обмотка ротора — внутренняя — изготавливается из меди с минимальным активным сопротивлением. Она выполняет функции основной рабочей обмотки двигателя. Обе обмотки имеют круглые пазы, однако внутренняя обмотка в ряде случаев выполняется прямоугольной или овальной формы. Короткозамыкающие торцевые кольца для обеих обмоток обычно изготавливаются из меди. Существуют другие модификации пазов ротора (бутылочного профиля, трапецеидального профиля), однако описанные выше являются наиболее характерными для асинхронных двигателей. В асинхронном двигателе частота вращения ротора, увлекаемого магнитным полем статора, меньше частоты вращения самого поля. В самом деле, в случае равенства этих частот прекратилось бы движение поля по отношению к ротору, так как в роторе перестала бы наводиться электродвижущая сила, создающая токи в его обмотках. При этом прекратилось бы взаимодействие ротора с вращающимся полем и устранилась бы причина вращения ротора. В таком случае ротор стал бы неминуемо проскальзывать, т. е. частота его вращения стала бы меньше, чем частота вращения магнитного поля, что и соответствует действительному положению в асинхронном двигателе. Ввиду различия частот вращения поля и ротора рассматриваемые машины получили название асинхронных. При изучении явлений, протекающих в роторе асинхронного двигателя, когда он заторможен (т. е. при неподвижном роторе), можно заключить, что машина в этом режиме по своей физической природе представляет собой трансформатор. Первичной обмоткой трансформатора служит статор, а вторичной — обмотка ротора. В общем случае асинхронный двигатель отличен от трансформатора главным образом своим конструктивным исполнением. У асинхронной машины вторичная обмотка отделена от первичной воздушным зазором, чего нет в общепромышленных трансформаторах. Кроме того, вторичная обмотка двигателя вращается по отношению к первичной. Как было отмечено выше, частота вращения п, с которой вращается ротор, должна отличаться от частоты вращения магнитного поля п1. В зависимости от соотношения этих частот существуют три режима работы асинхронной машины: двигательный, генераторный, тормозной. При работе асинхронной машины в двигательном режиме частота вращения ротора изменяется в пределах 0 п1), то асинхронная машина перейдет в генераторный режим. При этом направление вращения поля статора относительно ротора изменится на обратное по сравнению с работой машины в двигательном режиме. Электромагнитный момент на валу, развиваемый асинхронной машиной, становится тормозящим по отношению к двигателю, который приводит ее во вращение. Механическая энергия, передаваемая этим двигателем асинхронной машине, преобразуется в электрическую и отдается в сеть, к которой подключен ее статор. Режим работы асинхронной машины, когда ротор приводится во вращение против направления вращения электромагнитного поля статора, получил название режима электромагнитного тормоза. ?

Трехфазный асинхронный двигатель с короткозамкнутым ротором

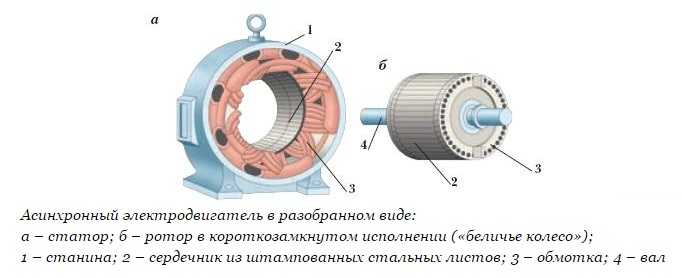

Конструкция асинхронного электродвигателя

Статор

состоит из корпуса и сердечника с обмоткой. Сердечник статора собирается из тонколистовой технической стали толщиной обычно 0,5 мм, покрытой изоляционным лаком. Шихтованная конструкция сердечника способствует значительному снижению вихревых токов, возникающих в процессе перемагничивания сердечника вращающимся магнитным полем. Обмотки статора располагаются в пазах сердечника.

Ротор

состоит из сердечника с короткозамкнутой обмоткой и вала. Сердечник ротора тоже имеет шихтованную конструкцию. При этом листы ротора не покрыты лаком, так как ток имеет небольшую частоту и оксидной пленки достаточно для ограничения вихревых токов.

Принцип работы. Вращающееся магнитное поле

Принцип действия трехфазного асинхронного электродвигателя основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока создавать вращающееся магнитное поле.

Частота вращения этого поля, или синхронная частота вращения прямо пропорциональна частоте переменного тока f1 и обратно пропорциональна числу пар полюсов р трехфазной обмотки.

,

Концепция вращающегося магнитного поля

Чтобы понять феномен вращающегося магнитного поля лучше, рассмотрим упрощенную трехфазную обмотку с тремя витками. Ток текущий по проводнику создает магнитное поле вокруг него. На рисунке ниже показано поле создаваемое трехфазным переменным током в конкретный момент времени

Составляющие переменного тока будут изменяться со временем, в результате чего будет изменяться создаваемое ими магнитное поле. При этом результирующее магнитное поле трехфазной обмотки будет принимать разную ориентацию, сохраняя при этом одинаковую амплитуду.

Действие вращающегося магнитного поля на замкнутый виток

Теперь разместим замкнутый проводник внутри вращающегося магнитного поля. По закону электромагнитной индукции изменяющееся магнитное поле приведет к возникновению электродвижущей силы (ЭДС) в проводнике. В свою очередь ЭДС вызовет ток в проводнике. Таким образом, в магнитном поле будет находиться замкнутый проводник с током, на который согласно закону Ампера будет действовать сила, в результате чего контур начнет вращаться.

Влияние вращающегося магнитного поля на замкнутый проводник с током

Принцип работы

Функционирование асинхронного двигателя осуществляется на основе свойства трёхфазного тока, способного создавать в обмотках статора вращающее магнитное поле. В рассматриваемых электродвигателях синхронная частота вращения электромагнитного поля связана прямо пропорциональной зависимостью с собственной частотой переменного тока.

Существует обратно пропорциональная зависимость частоты вращения от количества пар полюсов в обмотках статора. Учитывая то, что сдвиг фаз составляет 60º, зависимость частоты вращения ротора (в об/мин.) можно выразить формулой:

В результате действия магнитной индукции на сердечник ротора, в нём возникнет ЭДС, которая, в свою очередь, вызывает появление электрического тока в замкнутом проводнике. Возникнет сила Ампера, под действием которой замкнутый контур начнёт вращение вдогонку за магнитным полем. В номинальном режиме работы частота вращения ротора немного отстаёт от скорости вращения создаваемого в статоре магнитного поля. При совпадении частот происходит прекращение магнитного потока, ток исчезает в обмотках ротора, вследствие чего прекращается действие силы. Как только скорость вращения вала отстанет, переменными токами магнитных полей, возобновляется действие амперовой силы.

Разницу частот вращения магнитных полей называют частотой скольжения: ns=n1–n2, а относительную величину s, характеризующую отставание, называют скольжением.

С целью уменьшения гармоник ЭДС и сглаживания пульсаций момента силы, стержни короткозамкнутых витков немного скашивают. Взгляните ещё раз на рис. 2 и обратите внимание на расположение стержней, выполняющих роль обмоток ротора, относительно оси вращения.

Скольжение зависит от того, какую механическую нагрузку приложено к валу двигателя. В асинхронных электромоторах изменение параметров скольжения происходит в диапазоне от 0 до 1. Причём в режиме холостого хода набравший обороты ротор почти не испытывает активного сопротивления. S приближается к нулю.

Увеличение нагрузки способствует увеличению скольжения, которое может достигнуть единицы, в момент остановки двигателя из-за перегрузки. Такое состояние равносильно режиму короткого замыкания и может вывести устройство из строя.

Управление асинхронным двигателем

Прямое подключение к сети питания

Использование магнитных пускателей позволяет управлять асинхронными электродвигателями путем непосредственного подключения двигателя к сети переменного тока.

С помощью магнитных пускателей можно реализовать схему:

Использование теплового реле позволяет осуществить защиту электродвигателя от величин тока намного превышающих номинальное значение.

Нереверсивная схема

Реверсивная схема

Недостатком прямой коммутации обмоток асинхронного электродвигателя с сетью является наличие больших пусковых токов, во время запуска электродвигателя.

Плавный пуск асинхронного электродвигателя

В задачах, где не требуется регулировка скорости электродвигателя во время работы для уменьшения пусковых токов используется устройство плавного пуска.

Устройство плавного пуска защищает асинхронный электродвигатель от повреждений вызванных резким увеличением потребляемой энергии во время пуска путем ограничения пусковых токов. Устройство плавного пуска позволяет обеспечить плавный разгон и торможение асинхронного электродвигателя.

Устройство плавного пуска дешевле и компактнее частотного преобразователе. Применяется там, где регулировка скорости вращения и момента требуется только при запуске.

Частотное управление асинхронным электродвигателем

Для регулирования скорости вращения и момента асинхронного двигателя используют частотный преобразователь. Принцип действия частотного преобразователя основан на изменении частоты и напряжения переменного тока.

Скалярное управление асинхронным двигателем с датчиком скорости

Векторное управление

используется в задачах, где требуется независимо управлять скоростью и моментом электродвигателя (например, лифт), что, в частности, позволяет поддерживать постоянную скорость вращения при изменяющемся моменте нагрузки. При этом векторное управление является самым эффективным управлением с точки зрения КПД и увеличения времени работы электродвигателя.

Трехфазный асинхронный двигатель с фазным ротором

До широкого распространения частотных преобразователей асинхронные двигатели средней и большой мощности делали с фазным ротором. Трехфазные асинхронные двигатели с фазным ротором (АДФР) обычно применяли в устройствах с тяжелыми условиями пуска, например в качестве крановых двигателей переменного тока, или же для привода устройств, требующих плавного регулирования частоты вращения.

Конструкция АДФР

Фазный ротор

Конструктивно фазный ротор представляет из себя трехфазную обмотку (аналогичную обмотки статора) уложенную в пазы сердечника фазного ротора. Концы фаз такой обмотки ротора обычно соединяются в “звезду”, а начала подключают к контактным кольцам, изолированным друг от друга и от вала. Через щетки к контактным кольцам обычно присоединяется трехфазный пусковой или регулировочный реостат. Асинхронные двигатели с фазным ротором имеют более сложную конструкцию, чем у двигателей с короткозамкнутым ротором, однако обладают лучшими пусковыми и регулировочными свойствами.

Фазный ротор

Статор АДФР

Статор асинхронного двигателя с фазным ротором по конструкции не отличается от статора асинхронного двигателя с короткозамкнутым ротором.

Обозначение выводов вторичных обмоток трехфазного АДФР

Пуск АДФР

Пуск двигателей с фазным ротором производится с помощью пускового реостата в цепи ротора.

Применяются проволочные и жидкостные реостаты.

Металлические реостаты

являются ступенчатыми, и переключение с одной ступени на другую осуществляется либо вручную с помощью рукоятки контроллера, существенным элементом которого является вал с укрепленными на нем контактами, либо же автоматически с помощью контакторов или контроллера с электрическим приводом.

Жидкостный реостат

представляет собой сосуд с электролитом, в котором опущены электроды. Сопротивление реостата регулируется путем изменения глубины погружения электродов [3].

Для повышения КПД и снижения износа щеток некоторые АДФР содержат специальное устройство (короткозамкнутый механизм), которое после запуска поднимает щетки и замыкает кольца.

При реостатном пуске достигаются благоприятные пусковые характеристики, так как высокие значения моментов достигаются при невысоких значениях пусковых токов. В настоящее время АДФР заменяются комбинацией асинхронного электродвигателя с короткозамкнутым ротором и частотным преобразователем.

Источник

Что такое ротор

Ротор, еще его иногда называют якорь, это подвижная, то есть вращающаяся часть в генераторе или электродвигателях, которые повсеместно применяются в бытовой и промышленной технике.

Если рассматривать ротор двигателя постоянного тока или универсального коллекторного двигателя, то он состоит из нескольких основных узлов, а именно:

Стоит отметить, что не у всякого ротора есть обмотки, которые, в сущности, представляют собой электромагнит. Вместо них могут применяться постоянные магниты, как в бесщеточных двигателях постоянного тока. А у асинхронного двигателя с короткозамкнутым ротором обмоток в привычном виде вовсе нет, вместо них используются короткозамкнутые металлические стержни, но об этом ниже.

Определение и немного истории

Автором асинхронного двигателя считают Михаила Осиповича Доливо-Добровольского, который в 1889 году получил патент на двигатель с ротором типа «Беличья клетка», а в 1890 году на двигатель с фазным ротором, которые без особых изменений в конструкции используются и сегодня. А первые исследования и наработки в этом направлении были проведены в 1888 Галилео Феррарисом и Николой Тесла независимо друг от друга.

Главным отличием разработки Доливо-Добровольского от разработок Теслы было использование трёхфазной, а не двухфазной конструкции статора. Демонстрация первых двигателей состоялась на Международной электротехнической выставке во Франкфурте на Майне в сентябре 1891 года. Там представили три трёхфазных асинхронных электродвигателя, самый мощный из которых был на 1.5 кВт. Конструкция этих машин оказалась настолько удачно, что не пережила весомых изменений до наших дней.

Определение асинхронной машины звучит следующим образом:

Асинхронной называется электрическая машина переменного тока, в которой частота вращения ротора не равна частоте вращения магнитного поля, создаваемого обмотками статора.

Трехфазный асинхронный двигатель с короткозамкнутым ротором

, у которого ротор выполнен с короткозамкнутой обмоткой в виде беличьей клетки

Конструкция асинхронного электродвигателя

Трехфазный асинхронный электродвигатель, как и любой электродвигатель, состоит из двух основных частей – статора и ротора. Статор – неподвижная часть, ротор – вращающаяся часть. Ротор размещается внутри статора. Между ротором и статором имеется небольшое расстояние, называемое воздушным зазором, обычно 0,5-2 мм.

Статор

состоит из корпуса и сердечника с обмоткой. Сердечник статора собирается из тонколистовой технической стали толщиной обычно 0,5 мм, покрытой изоляционным лаком. Шихтованная конструкция сердечника способствует значительному снижению вихревых токов, возникающих в процессе перемагничивания сердечника вращающимся магнитным полем. Обмотки статора располагаются в пазах сердечника.

Ротор

состоит из сердечника с короткозамкнутой обмоткой и вала. Сердечник ротора тоже имеет шихтованную конструкцию. При этом листы ротора не покрыты лаком, так как ток имеет небольшую частоту и оксидной пленки достаточно для ограничения вихревых токов.

Принцип работы. Вращающееся магнитное поле

Принцип действия трехфазного асинхронного электродвигателя основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока создавать вращающееся магнитное поле.

Вращающееся магнитное поле – это основная концепция электрических двигателей и генераторов.

Вращающееся магнитное поле асинхронного электродвигателя

Частота вращения этого поля, или синхронная частота вращения прямо пропорциональна частоте переменного тока f1 и обратно пропорциональна числу пар полюсов р трехфазной обмотки.

,

Концепция вращающегося магнитного поля

Чтобы понять феномен вращающегося магнитного поля лучше, рассмотрим упрощенную трехфазную обмотку с тремя витками. Ток текущий по проводнику создает магнитное поле вокруг него. На рисунке ниже показано поле создаваемое трехфазным переменным током в конкретный момент времени

Ротор «беличье колесо» электродвигателя.Как это работает и устроено

В прошлой статье я рассмотрел работу асинхронного двигателя с расщепленными полюсами и у этого двигателя есть интересный ротор,у которого нет видимой обмотки и нет контактов для щеток,к этому ротору ничего не подключается.Такой ротор для асинхронных двигателей называется короткозамкнутым или «беличья клетка» или «беличье колесо».
Чтобы узнать как устроен этот ротор,вышел за дом и горелкой расплавил алюминий ротора.В итоге остался магнитопровод набранный из пластин,и в нем находятся отверстия штук двадцать под определенным углом.В эти отверстия заливают алюминий и получаются двадцать алюминиевых стержней(витки),и с двух сторон магнитопровода заливают алюминий и эти стержни тем самым замыкают.

Такой ротор вставляют в отверстие-статор в магнитопроводе двигателя.Вокруг ротора находится вращающееся магнитное поле исходящее от статора.От магнитного поля статора на этих стержнях ротора индуцируется ЭДС и ток,получается стержень с током во вращающемся магнитном поле.На эти стержни начинает действовать сила Ампера и ротор начинает вращаться вслед вращающемуся магнитному полю статора.

Сделал простой ротор из алюминиевого стакана из конденсатора.В стакане нет магнитопровода,но в алюминии будут наводиться вихревые токи от магнитного поля и стакан будет вращаться.

Далее решил сделать простейший короткозамкнутый ротор. Сердечник или магнитопровод применил из шести склеенных монет по 10 копеек.Проверил этот сердечник,будет ли он вращаться без стержней и он не вращается.

Далее поместил этот сердечник в клетку из четырех замкнутый медных стержней.Такой ротор начал вращаться и это работает.»Беличье колесо»,такое название дано из-за схожести замкнутых стержней с клеткой,в которой белки бегут и вращают колесо.

Источник

Что такое мотор с короткозамкнутым ротором и как он работает?

Электродвигатели — это машины, преобразующие электрическую энергию в механическую, и в настоящее время они доминируют в современной промышленности. Они просты в использовании, просты в дизайне и бывают разных форм, что позволяет им добиться успеха практически в любой ситуации. Электродвигатели могут питаться от постоянного тока (DC) или переменного тока (AC), и в этой статье будет рассмотрен конкретный двигатель переменного тока, известный как двигатель с короткозамкнутым ротором. Эти двигатели представляют собой особый вид асинхронных двигателей, в которых используется эффект электромагнитной индукции для преобразования электрического тока в энергию вращения (дополнительную информацию можно найти в нашей статье об асинхронных двигателях). В этой статье объясняются принципы работы двигателей с короткозамкнутым ротором, принцип их работы и области применения. Таким образом, конструкторы могут сделать осознанный выбор при выборе подходящего двигателя.

Что такое двигатели с короткозамкнутым ротором?

Электродвигатели с короткозамкнутым ротором

— это подкласс асинхронных двигателей, которые используют электромагнетизм для создания движения. Это так называемые двигатели с «беличьей клеткой», потому что форма их ротора — внутреннего компонента, соединенного с выходным валом, — выглядит как клетка. Две круглые торцевые крышки соединены стержнями ротора, на которые воздействует электромагнитное поле (ЭМП), создаваемое статором, или внешним корпусом, состоящим из ламинированных металлических листов и намотанной проволоки. Статор и ротор — две основные части любого асинхронного двигателя, а беличья клетка — это просто один из способов использования эффекта электромагнитной индукции. Переменный ток, проходящий через статор, создает ЭДС, которая колеблется с частотой переменного тока, которая «вращается» вокруг ротора, индуцируя противоположные магнитные поля в стержнях ротора, тем самым вызывая движение.

Как работают двигатели с короткозамкнутым ротором?

По сути, двигатели с короткозамкнутым ротором работают так же, как и большинство других асинхронных двигателей, и отличаются только специфическим взаимодействием между ротором и статором. Наша статья об асинхронных двигателях содержит обсуждение основных законов всех асинхронных двигателей и дает представление о том, как движение создается с помощью магнетизма.

Электродвигатели с короткозамкнутым ротором

максимизируют электромагнитную индукцию за счет использования стержней ротора для взаимодействия с ЭДС статора. Статор обычно содержит проволочные обмотки, по которым течет переменный ток; этот ток изменяется синхронно с синусоидальной кривой (или «чередуется»), которая изменяет направление тока в проволочных обмотках. Когда ток колеблется, генерируемая ЭДС будет следовать этому примеру и в некоторых случаях заставит его «вращаться» с частотой, аналогичной частоте переменного тока. Эта вращающаяся ЭДС создает противоположное напряжение и ЭДС в стержнях ротора, таким образом толкая ротор, создавая вращательное движение.

Этот ротор не вращается с точной частотой переменного тока, поэтому двигатели с короткозамкнутым ротором (как и другие асинхронные двигатели) считаются асинхронными. Всегда есть некоторая потеря или «проскальзывание» между частотой переменного тока и частотой вращения вала, и это в первую очередь следствие того, почему ротор вращается. Если бы ротор вращался с той же частотой, то величина силы, действующей на стержни ротора, была бы равна нулю, что не создавало бы движения. Ротор всегда должен двигаться медленнее, чтобы почувствовать эффект электромагнитной индукции, как если бы ротор играл в постоянную игру в магнитное «догонялки». Чтобы узнать больше, не стесняйтесь посетить нашу статью о типах двигателей переменного тока.

Технические характеристики двигателя с короткозамкнутым ротором

В нашей статье об асинхронных двигателях объясняются технические характеристики всех типов асинхронных двигателей, и это хорошее место, чтобы ознакомиться со всеми различными характеристиками асинхронных двигателей. В этой статье основное внимание будет уделено тому, что необходимо указать для асинхронных двигателей с короткозамкнутым ротором, включая фазу, скорость, крутящий момент и ток. Поскольку эти двигатели очень популярны, NEMA и IEC создали стандартизированные классы двигателей с короткозамкнутым ротором на основе их характеристик скорости и крутящего момента. Это позволяет использовать взаимозаменяемые двигатели разных производителей и упрощает замену двигателей. Эти принципы, а также различные классы стандартных двигателей с короткозамкнутым ротором будут кратко описаны ниже.

Тип фазы

Асинхронные двигатели могут приводиться в действие однофазным (одна частота переменного тока) или многофазным (несколько частот переменного тока) в зависимости от входного источника питания. Некоторые из наиболее распространенных типов двигателей с короткозамкнутым ротором используют три фазы, что означает, что входной ток представляет собой три одинаковые частоты переменного тока, разделенные на 120 градусов по фазе. Трехфазные двигатели запускаются автоматически, а это означает, что единственным необходимым входом является пусковое напряжение, что делает эти двигатели практически автоматическими. Однофазные двигатели также распространены, но они не запускаются самостоятельно и требуют некоторого начального «толчка». Это связано с тем, что одной частоты переменного тока недостаточно для создания действительно «вращающейся» ЭДС, и необходимо выполнить некоторую компенсацию для имитации вращающегося поля. Это можно сделать с помощью стартеров, которые могут быть конденсаторами, расщепленными фазами или другими компонентами. Подробнее о пускателях можно прочитать в нашей статье о типах пускателей двигателей.

Момент двигателя и кривая момент-скорость

Несмотря на то, что двигатели с короткозамкнутым ротором работают на базовых скоростях и крутящих моментах, они должны достичь этого установившегося состояния через некоторый переходный пуск. Этот пуск, обычно визуализируемый с помощью кривой крутящий момент-скорость, очень важно знать, потому что он определяет, с какими условиями работы может работать двигатель. На рисунке 1 ниже показаны важные участки кривой крутящий момент-скорость для любого асинхронного двигателя.

Рис. 1: Кривая крутящий момент-скорость для асинхронных двигателей с обозначенными важными участками.

Пусковой крутящий момент — это крутящий момент при пуске двигателя. Вырывной или разрывной крутящий момент представляет собой пиковый крутящий момент, достигаемый до достижения максимальной скорости. Номинальный крутящий момент — это выходной крутящий момент в установившемся режиме, который обычно указывается на паспортной табличке двигателя. Разница между синхронной скоростью и скоростью, достигаемой при номинальном крутящем моменте, определяет скольжение двигателя.

Классы NEMA для многофазных асинхронных двигателей с короткозамкнутым ротором

Рисунок 2: Кривые крутящий момент-скорость для стандартных классов двигателей NEMA.

Таблица 1: Сводные характеристики стандартных двигателей NEMA с короткозамкнутым ротором.

На рис. 2 показаны кривые для двигателей с короткозамкнутым ротором различных классов NEMA. Существует четыре основных класса (A, B, C и D), хотя в зависимости от специфики их может быть больше. Эти четыре класса сведены в Таблицу 1 с точки зрения их пускового крутящего момента, тока и величины проскальзывания. Существуют и другие нестандартные двигатели с короткозамкнутым ротором, но обычно они изготавливаются в соответствии со спецификациями покупателя.

Двигатели

класса А являются наиболее популярным типом двигателей с короткозамкнутым ротором. Они имеют нормальный пусковой момент и ток, а также пробуксовку менее 5% от синхронной скорости. Обычными приложениями являются вентиляторы, компрессоры, конвейеры или что-либо с низкими инерционными нагрузками, что позволяет быстро разгонять двигатель.

Двигатели

класса B можно запускать при полной нагрузке, что делает их пригодными для использования в условиях высокой инерции (большие вентиляторы, центробежные насосы и т. д.). У них нормальный пусковой момент, меньший пусковой ток, чем у двигателей класса А, и скольжение менее 5% при полной нагрузке. Эти двигатели иногда взаимозаменяемы с двигателями класса А, особенно когда требуется пониженное пусковое напряжение.

Двигатели

класса C имеют высокий пусковой крутящий момент и низкий пусковой ток благодаря конструкции ротора с двойной клеткой. Из-за этого улучшения они дороже, чем двигатели классов A и B, но также обладают способностью выдерживать высокие пусковые крутящие моменты, такие как те, которые встречаются в нагруженных насосах, компрессорах, дробилках и т. д. Их скольжение также обычно составляет менее 5%.

Двигатели

класса D обладают самым высоким пусковым моментом, низким пусковым током и большим проскальзыванием при полной нагрузке (от 5% до 20% в зависимости от применения). Их крутящий момент возникает при гораздо более низкой скорости, чем у двигателей других классов, что можно увидеть, сравнивая расположение пиков каждой кривой на рисунке 2. Высокое сопротивление ротора, которое делает двигатели класса D такими прочными, также является причиной более низкого пикового крутящего момента. скорости, что иногда приводит к возникновению пикового крутящего момента при нулевой скорости (100% проскальзывание). Общие области применения двигателей класса D включают бульдозеры, литейные машины, штамповочные прессы и т. д.

Применение и критерии выбора

Асинхронные двигатели с короткозамкнутым ротором

являются популярным выбором в промышленности, отчасти из-за их низкой стоимости, простоты обслуживания, высокой эффективности, хорошей терморегуляции и безопасности. Их самым большим недостатком является отсутствие контроля скорости, поэтому для решения этих задач были разработаны другие двигатели (двигатели с фазным ротором). Стандартные рамы NEMA упрощают выбор правильного двигателя, требуя только рабочие характеристики проекта.

Так, например, если кузнечное предприятие создает новый силовой молот, который должен наносить быстрые и сильные удары, им следует изучить двигатели класса D, поскольку они обеспечивают чрезвычайно высокий пусковой крутящий момент. Точно так же, если двигатель необходим для простого вентилятора HVAC, отлично подойдут двигатели классов A и B. Определите необходимые крутящий момент, скорость и напряжение для работы, и на рынке обязательно появится подходящая беличья клетка.

Резюме

В этой статье представлено понимание того, что такое асинхронные двигатели с короткозамкнутым ротором и как они работают. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.

Источники:

1. https://geosci.uchicago.edu
2. http://hyperphysics.phy-astr.gsu.edu/hbase/magnet/indmot.html
3. http://www.egr.unlv.edu/~eebag/Induction%20Motors.pdf
4. https://www.controleng.com/articles/what-to-consider-when-choosing-an-ac-induction-motor/
5. http://ocw.uniovi. es
6. http://people.ece.umn.edu/users/riaz/animations/sqmovies.html

Другие товары для двигателей

• Все о бесщеточных двигателях постоянного тока — что это такое и как они работают
• Все о двигателях с постоянными магнитами — что это такое и как они работают
• Все о двигателях постоянного тока с обмоткой серии — что это такое и как они работают
• Все о шунтирующих двигателях постоянного тока — что это такое и как они работают
• Все о шаговых двигателях — что это такое и как они работают

Шаговые двигатели

• и серводвигатели — в чем разница?
• Все о контроллерах двигателей переменного тока — что это такое и как они работают
• Синхронные двигатели и асинхронные двигатели — в чем разница?

Бесщеточные двигатели

• и щеточные двигатели — в чем разница?
• Кто изобрел паровой двигатель? Урок промышленной истории
• Все о двигателях с электронным управлением — что это такое и как они работают

Двигатели постоянного тока

• и серводвигатели — в чем разница?

Шаговые двигатели

• и двигатели постоянного тока — в чем разница?
• Все о контроллерах серводвигателей — что это такое и как они работают
• Что такое трехфазный двигатель и как он работает?
• ECM Motors и PSC Motors — в чем разница?
• Все о устройствах плавного пуска двигателей: что это такое и как они работают
• Все о контроллерах двигателей постоянного тока — что это такое и как они работают
• Основы тестирования двигателя (и ротора)
• Что такое штамповка двигателя и как это работает?
• Все о двигателях с дробной мощностью

Больше из Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Что такое асинхронный двигатель с короткозамкнутым ротором?

Асинхронный двигатель с короткозамкнутым ротором является самым простым и наиболее широко используемым типом асинхронного двигателя. Его катушка ротора отлита из алюминия и имеет форму беличьей клетки, поэтому его называют «двигателем с беличьей клеткой». Эти двигатели представляют собой особый вид асинхронных двигателей, в которых используется эффект электромагнитной индукции для преобразования электрического тока в энергию вращения. В этой статье объясняются принципы работы двигателей с короткозамкнутым ротором, их характеристики и области применения, в которых они используются. Таким образом, мы можем сделать осознанный выбор при выборе правильного двигателя.

Что такое асинхронный двигатель с короткозамкнутым ротором?

Трехфазный асинхронный двигатель с короткозамкнутым ротором представляет собой тип трехфазного асинхронного двигателя, работа которого основана на принципе электромагнетизма. Его называют двигателем с «беличьей клеткой», потому что ротор внутри него похож на беличью клетку.

Этот ротор представляет собой цилиндр из стальных пластин, в поверхность которого встроен металл с высокой проводимостью (обычно алюминий или медь). Когда переменный ток проходит через обмотки статора, создается вращающееся магнитное поле.

Это индуцирует ток в обмотке ротора, который создает собственное магнитное поле. Взаимодействие магнитных полей, создаваемых обмотками статора и ротора, создает крутящий момент на короткозамкнутом роторе.

Одним из больших преимуществ двигателя с короткозамкнутым ротором является то, насколько легко можно изменить его характеристики скорости и крутящего момента. Это можно сделать, просто отрегулировав форму стержней в роторе. Асинхронные двигатели с короткозамкнутым ротором широко используются в промышленности, поскольку они надежны, самозапускающиеся и легко настраиваемые.

Принцип работы асинхронного двигателя с короткозамкнутым ротором

Принцип работы двигателей с короткозамкнутым ротором не отличается от большинства других асинхронных двигателей, а отличается только особым взаимодействием между ротором и статором. Наша статья об асинхронных двигателях содержит обсуждение основных законов, лежащих в основе всех асинхронных двигателей, и дает представление о том, как движение создается с помощью магнетизма.

Электродвигатели с короткозамкнутым ротором максимизируют электромагнитную индукцию за счет использования стержней ротора для взаимодействия с ЭДС статора. Статор обычно содержит проволочные обмотки, по которым течет переменный ток; этот ток изменяется синхронно с синусоидальной кривой, которая изменяет направление тока в проволочных обмотках. Когда ток колеблется, генерируемая ЭДС будет следовать этому примеру и в некоторых случаях заставит его «вращаться» с частотой, аналогичной частоте переменного тока. Эта вращающаяся ЭДС создает противоположное напряжение и ЭДС в стержнях ротора, таким образом толкая ротор, создавая вращательное движение.

Этот ротор не вращается точно с частотой переменного тока, поэтому двигатели с короткозамкнутым ротором (как и другие асинхронные двигатели) считаются асинхронными. Всегда есть некоторая потеря или «проскальзывание» между частотой переменного тока и частотой вращения вала, и это в первую очередь следствие того, почему ротор вращается. Если бы ротор вращался с той же частотой, то величина силы, действующей на стержни ротора, была бы равна нулю, что не создавало бы движения. Ротор всегда должен двигаться медленнее, чтобы почувствовать эффект электромагнитной индукции, как если бы ротор играл в постоянную игру в магнитное «догонялки».

Технические характеристики двигателя с короткозамкнутым ротором

В этой статье объясняются технические характеристики всех типов асинхронных двигателей, и это хорошее место, чтобы ознакомиться со всеми различными характеристиками асинхронных двигателей. В этой статье основное внимание будет уделено тому, что необходимо указать для асинхронных двигателей с короткозамкнутым ротором, которые в основном включают фазу. Поскольку эти двигатели очень популярны, NEMA и IEC создали стандартизированные классы двигателей с короткозамкнутым ротором на основе их характеристик скорости и крутящего момента.

Тип фазы

Асинхронные двигатели могут приводиться в действие однофазным (одна частота переменного тока) или многофазным (несколько частот переменного тока) в зависимости от входного источника питания. Некоторые из наиболее распространенных типов двигателей с короткозамкнутым ротором используют три фазы, что означает, что входной ток представляет собой три одинаковые частоты переменного тока, разделенные на 120 градусов по фазе. Трехфазные двигатели запускаются автоматически, а это означает, что единственным необходимым входным сигналом является пусковое напряжение, что делает эти двигатели по существу автоматическими. Однофазные двигатели также распространены, но они не запускаются самостоятельно и требуют некоторого начального «толчка». Это связано с тем, что одной частоты переменного тока недостаточно для создания действительно «вращающейся» ЭДС, и необходимо выполнить некоторую компенсацию для имитации вращающегося поля. Это можно сделать с помощью стартеров, которые могут быть конденсаторами, расщепленными фазами или другими компонентами. Дополнительную информацию о стартерах можно прочитать на нашей странице продукта, посвященной типам стартеров электродвигателей.

Применение асинхронного двигателя с короткозамкнутым ротором

Асинхронные двигатели с короткозамкнутым ротором обычно используются во многих промышленных приложениях.
