Замена моторчика стеклоподъемника калина: » Замена стеклоподъемника на Калине

Содержание

Не работает правый и левый стеклоподъемник Лада Калина: причины

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Содержание

  • 1 Причины выхода из строя
    • 1.1 Методы устранения неисправности
  • 2 Рассмотрим, схему включения стеклоподъемников на Ладе Калине
    • 2.1 Виноват моторчик или механика?
  • 3 Выводы

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

  1. Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
  2. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

1 — монтажный блок;

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

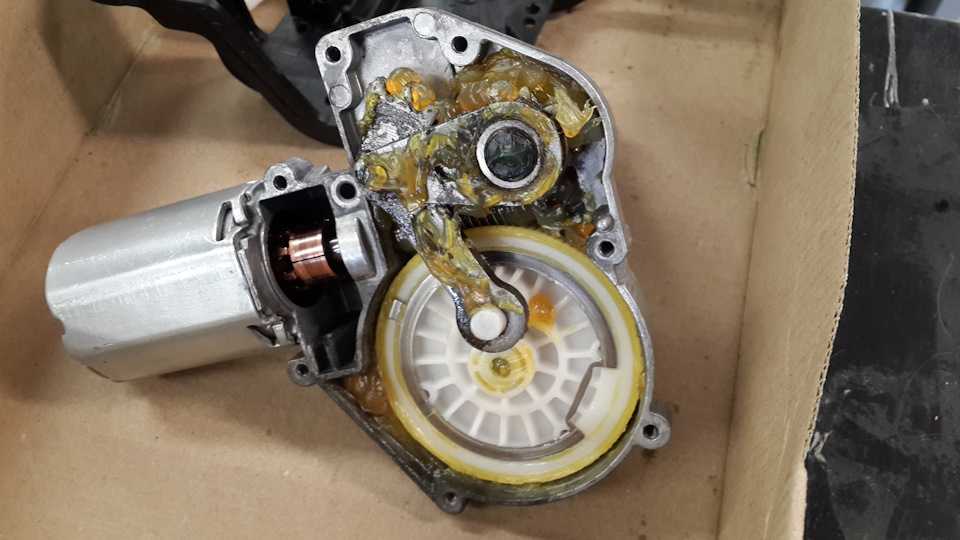

Извлечение мотора стеклоподъёмника

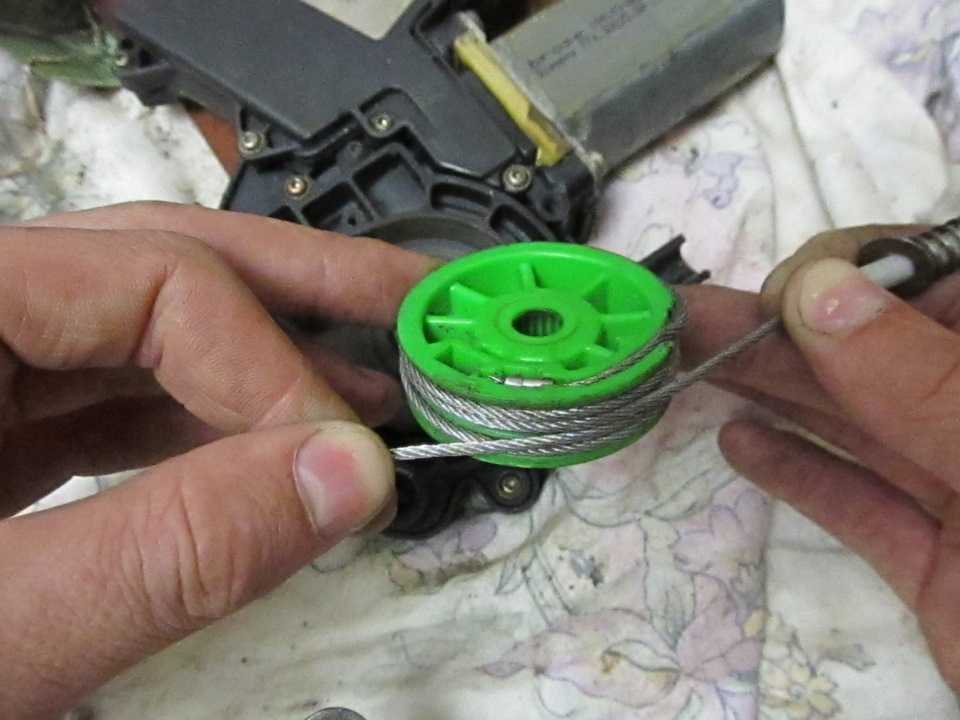

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

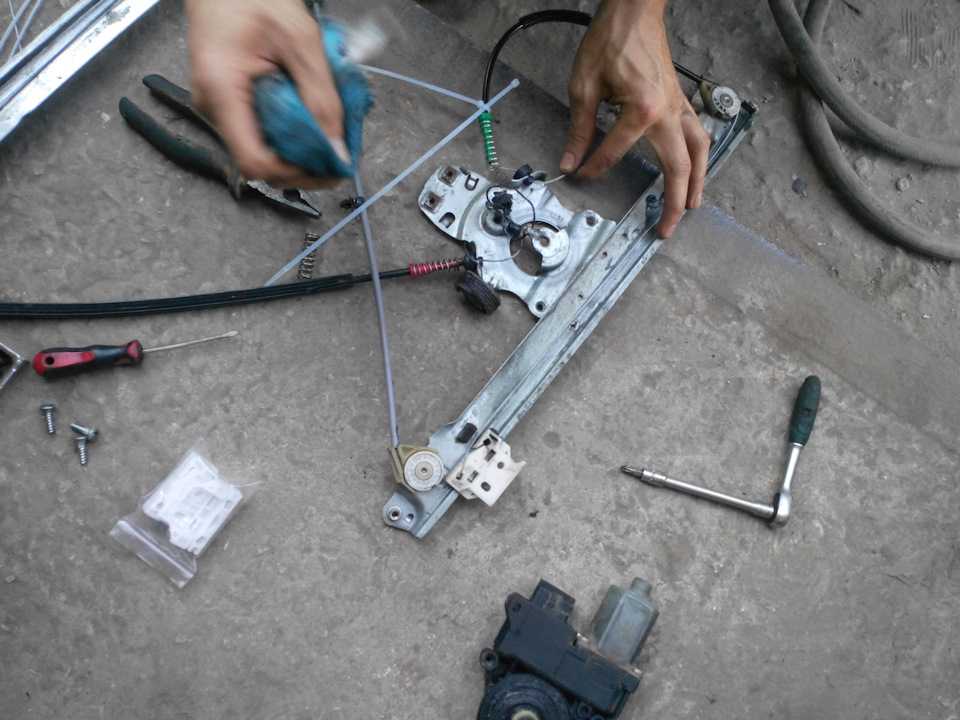

Диагностика трапеции стеклоподъёмника

Выводы

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

Замена стеклоподъемника, как снять и заменить мотор стеклоподъемника. Замена мотора-редуктора стеклоподъемника. как заменить мотор-редуктор электростеклоподъемника

Электрическим стеклоподъемником называют устройство для подъема боковых стекол, которое оснащено электрическим приводом. Электростеклоподъемники вполне можно отнести к системам комфорта, так как они обеспечивают пассажирам и водителю дополнительные удобства во время подъема или опускания стекол боковых дверей. На сегодняшний день электростеклоподъемники фактически полностью вытеснили механические варианты, которые используют ручной привод.

Содержание

  • Электростеклоподъемник, устройство
  • Инструменты-помощники
  • Как снять электростеклоподъемник, поэтапный ход работы
  • Запчасти, как правильно купить новый мотор-редуктор
  • Как установить новый электростеклоподъемник
  • Советы профессионала

Электростеклоподъемник, устройство

Электрический стеклоподъемник монтируют внутри корпуса двери, на самом корпусе либо на отдельном подрамнике. Он состоит из системы управления, механизма подъема и приводного механизма.

Мотор-редуктор (приводной механизм) выполнен в качестве единого блока. Он объединяет зубчатую передачу, червячную передачу и электрический мотор. Его предназначение — создавать усилие, нужное для перемещение стекла. Использование червячной передачи в механизме защищает от неразрешенного открытия окна. Передача вращения в червячном редукторе производится лишь в одном направлении — к колесу от червяка. Во время попытки вращения в обратном направлении осуществляется блокировка передачи.

Механизм подъема служит для непосредственного перемещения стекла. Существует несколько видов стеклоподъемников зависимо от конструкции устройства подъема — реечный, рычажный и тросовый. В конструкции современных транспортных средств наиболее требуемые рычажный и тросовый механизмы подъема.

Тросовый стеклоподъемник является гибким элементом (цепь, зубчатый ремень, трос), который натянут внутри двери между несколькими роликами. Движение гибкому элементу подается через приводной барабан. Во время вращения барабана наматывается одна ветвь гибкого компонента и сматывается другая, а сам компонент получает поступательное движение. Со стеклом гибкий элемент соединяется с помощью пластины.

Рычажный стеклоподъемник объединяет пластину крепления стекла, ползун, установлен на конце рычага и рычаг. Чтобы обеспечить равномерность перемещения, у механизма подъема может быть как один, так и два рычага. От приводного механизма подается вращение на колесо и сектор, что расположены в сцеплении с рычагом и обеспечивают его движение. У некоторых двухрычажных конструкций есть два колеса.

Реечный механизм подъема складывается с направляющей пластины, которая соединена со стеклом и с неподвижной зубчатой рейки. Также на пластине находится приводной механизм, шестерня у которого расположена в сцеплении с зубчатой рейкой и перемещает стекло. Перемещение стекла в нужном направлении обеспечивают такие направляющие — рельсы в корпусе двери, желоба в рамке двери.



Электрические стеклоподъемники имеют электронное или непосредственное управление:

  1. Непосредственное управление электростеклоподъемником происходит при помощи трехпозиционного переключателя, который включен в цепь питания электромотора. Во время перемещения переключателя на первую позицию, мотор вращается в одну сторону, во время перемещения во вторую позицию — совершается смена полярности и изменение направления вращения мотора. Такой вид стеклоподъемника имеет довольно ограниченное применение, вследствие травмоопасности.
  2. Электронное управление стеклоподъемником имеет конструкцию посложнее, включающую исполнительное устройство, электронный блок управления и входные устройства. К входным устройствам можно отнести датчики положения стекла и переключатель режимов работы. Электронные системы управления также используют трехпозиционные переключатели. На двери водителя (центральной консоли, панели управления) устанавливают блок переключателей, при помощи которого есть возможность контролировать стеклоподъемники всех дверей и управлять ими.

Инструменты-помощники

Чтобы заменить мотор-редуктор стеклоподъемника необходимо:

  1. Крестовая отвертка.
  2. Шлицевая отвертка.
  3. Торцовый ключ (или накидной) на 10.
  4. Изолента (или скотч).

Как снять электростеклоподъемник, поэтапный ход работы

Для демонтажа электрических стеклоподъемников следует:

  1. В первую очередь снимаем от аккумулятора питание.
  2. Затем снимаем обшивку двери, для чего откручиваем четыре самореза с помощью крестовой отвертки. Один из них расположен в ручке-подколотнике, а другие — в нижнем отделе двери.
  3. Далее необходимо снять рамку (облицовку) внутренней ручки двери. Для снятия данной рамки специалисты советуют применять отвертку. Но на практике оказалось, что это дело не благодарное, так как остаются царапины и задыры на самой облицовке и на обшивке двери. Помимо этого, после такого снятия нередко лопается и ломается облицовка. Поэтому был найден более беспроблемный и эффективный метод снятия декоративной облицовки внутренней ручки транспортного средства. Для начала необходимо с крепежных пластиковых фиксаторов сорвать обшивки двери, при чем отрывать обшивку следует с нижней части. Когда вы снимете обшивку со всех фиксаторов, ее необходимо потянуть на себя и облицовка эффектно и легко вылетит из своего посадочного места. Теперь вам осталось лишь немного приподнять обшивку вверх и потянуть на себя, чтобы окончательно демонтировать обшивку двери.
  4. После этого необходимо открутить саморезы кронштейна подлокотника и снять защитную пленку.
  5. Далее необходимо разъединить колодку проводов управления двигателя стеклоподъемника.
  6. Затем откручиваем крепежные саморезы направляющего к стеклу ползуна и придерживая, поднимаем вверх стекло и фиксируем его в этом положении — между филенкой и стеклом вставляем отвертку или при помощи скотча клеим его к раме двери.
  7. Теперь откручиваем гайки механизма стеклоподъемника, после чего весь механизм с мотором можно вытащить.

Запчасти, как правильно купить новый мотор-редуктор

На разнообразные автомобили устанавливают совершенно разные мотор-редукторы, поэтому, при покупке данной запчасти, следует обязательно снять старый мотор и лишь после этого отправляться на авторынок. В противном случае вероятность удачной покупки не более 50 процентов.

Как установить новый электростеклоподъемник

После демонтажа старого стеклоподъемника, необходимо осмотреть трос его механизма.

Если вы заметили на тросе разрушения или разрывы, следует произвести его замену. Затем к механизму стеклоподъемника прикручиваем заранее приобретенный новый мотор-редуктор и проводим сборку в обратной последовательности.

Советы профессионала

Стоит отметить, что замена мотора стеклоподъемника — довольно простая процедура, не требующая особых навыков или оборудования. Вам понадобятся всего лишь некоторые инструменты, которые, как правило, есть у каждого автолюбителя. Главное — правильно выбрать мотор-редуктор и в точности следовать данной инструкции. Больше интересной информации об установке нового мотора стеклоподъемника в ваше транспортное средство вы узнаете из следующего видеоролика.

ПОХОЖИЕ МАТЕРИАЛЫ

  • Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
  • ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
  • Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
  • Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
  • Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
  • Как выбрать подержанные шины, полезные советы
  • Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
  • Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
  • Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
  • Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
  • Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
  • Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
  • Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
  • Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
  • Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
  • Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
  • Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
  • Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
  • Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
  • Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
  • Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
  • Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
  • Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
  • Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
  • Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
  • Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
  • Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
  • Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
  • Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора

Простой ремонт автомобильных стекол и замена регулятора (сделай сам)

Обновлено: 28 апреля 2021 г.

Выполните ремонт автомобильных стекол самостоятельно и сэкономьте сотни на рабочей силе.

Следующий проект›

Семейный мастер на все руки

Сломанный электрический стеклоподъемник может быть дорогостоящим ремонтом, но если у вас есть основные инструменты для ремонта автомобилей и доступ к онлайн-руководству по обслуживанию, вы можете починить его самостоятельно и сэкономить большие деньги.

Эксперты DIY журнала The Family Handyman Magazine

Ремонт автомобильных окон: Замена узла регулятора на автоматических стеклоподъемниках

Фото 1. Снимите панель переключателей

Поднимите панель переключателей и отсоедините электрические разъемы, чтобы начать ремонт стеклоподъемников. Затем снимите панель обшивки двери.

Фото 2. Проверка разъема двигателя

Снова подсоедините панель переключателей и присоедините измерительные провода вольтметра к разъему двигателя. Затем переключите переключатель окна. Если переключатель исправен, замените регулятор.

Фото 3: Снимите окно

Снимите болты крепления стекла к регулятору (при необходимости отрежьте механические тросы, чтобы поднять или опустить стекло). Наклоните окно вверх и наружу и установите его в безопасном месте.

Фото 4: Замена регулятора

Снимите крепления регулятора к дверце и извлеките регулятор через одно из отверстий в дверце. Установите новый регулятор.

Итак, один из ваших стеклоподъемников не работает. Вместо того, чтобы учиться вручную поднимать электрические стеклоподъемники и опускать их каждый раз, когда вы хотите подышать свежим воздухом во время вождения, мы покажем вам, как это исправить.

Сначала проверьте предохранитель. Если все в порядке, проблема либо в неисправном переключателе, либо в двигателе, либо в сломанном регуляторе (устройстве, которое фактически поднимает и опускает стекло). Сколько стоит ремонт стеклоподъемника? Магазин возьмет с вас как минимум несколько сотен долларов за замену двигателя / регулятора, но вы можете выполнить ремонт стеклоподъемника и отремонтировать стеклоподъемник самостоятельно примерно за четыре часа. Регуляторы доступны в Интернете или в магазинах автозапчастей.

Вам понадобится базовый набор метрических головок, отвертки, дрель и, самое главное, подписка на онлайн-руководство по обслуживанию. Таким образом, вы можете скачать инструкции и схемы, относящиеся к вашему автомобилю. Используйте наши инструкции в качестве приблизительного руководства, а подробности по ремонту автомобильных окон см. в вашем руководстве.

Начните ремонт автомобильного окна, сняв все крепления панели обивки, чтобы получить доступ к переключателю для проверки. Снимите панель отделки и снимите пароизоляцию. Инструмент для снятия панели обивки стоит недорого и экономит много времени.

Протяните руку к дверной панели и отсоедините разъем питания электродвигателя стеклоподъемника (для защиты от порезов наденьте кожаные перчатки). Подсоедините выводы вольтметра к двум клеммам на разъеме. Поверните ключ в положение «включено» и переключите переключатель стеклоподъемника вверх и вниз. Если переключатель исправен, вы увидите изменение показаний напряжения с плюс-12 вольт до минус-12 вольт. Значит проблема в двигателе/регуляторе. Если ваш счетчик не отображает эти показания, у вас плохой переключатель или оборван провод питания или заземления. Загрузите электрическую схему и проверьте провода питания и заземления, ведущие к выключателю, чтобы локализовать проблему.

Для правильной замены электродвигателя стеклоподъемника необходимо заменить весь регулятор в сборе, а не только электродвигатель. Начните с откручивания болтов крепления окна к регулятору (попросите кого-нибудь держать стекло, пока вы делаете это).

Затем снимите стекло, наклонив его в сторону от двери и подняв. Затем удалите болты или заклепки регулятора (высверлите их и вытащите старый регулятор через одно из отверстий в дверной панели. Повторите процедуру, чтобы установить новый регулятор. Прикрутите регулятор на место, а затем снова установите электрические разъемы двигателя и стеклоподъемника. и оконное стекло.Проверьте работу окна.Если стекло заедает, то возможно придется ослабить болты и внести небольшие корректировки в регулятор. Затем все затянуть и заменить пароизоляцию и обшивку.

Регулятор

На этом виде в разрезе показано расположение узла регулятора внутри дверной панели.

Необходимые инструменты для замены автомобильных стекол Проект

Подготовьте необходимые инструменты для замены автомобильных стекол перед началом работы — вы сэкономите время и нервы.

  • Отвертка 4-в-1
  • Аккумуляторная дрель
  • Набор головок/трещоток
  • Тестер напряжения

автомобиль.

Необходимые материалы для замены автомобильного стекла Проект

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

  • Регулятор в сборе

Первоначально опубликовано: 12 декабря 2018 г.

Ремонт регулятора двигателя стеклоподъемника Ford

Щелкните здесь, чтобы заказать новый Ford уже сегодня!

Ремонт и замена регулятора двигателя стеклоподъемника Ford

Для всех потребностей в обслуживании, ремонте и замене есть причина, по которой водители Ford в районе Рапид-Сити доверяют сертифицированной и знающей команде McKie Ford, которая позаботится о потребностях в техническом обслуживании своих автомобилей. Наши технические специалисты специально обучены диагностике и оценке моделей Ford, что позволяет каждому визиту быть своевременным и эффективным.

Служба расписания

Ремонт оконного регулятора

Каждый ремонт должен выполняться с использованием лучших ноу-хау и всегда экспертом, независимо от того, что это такое, особенно для более технических работ, которые необходимо выполнять, например, замена и ремонт электродвигателя стеклоподъемника.

Регулятор электродвигателя стеклоподъемника — это то, что заставляет ваши окна открываться и закрываться с помощью электроники, а мотор — это то, что приводит в действие регулятор. Ехать по дороге в летнюю жару или даже в прекрасный весенний день — очень неудобное время, чтобы понять, что регулятор электродвигателя стеклоподъемника не работает должным образом.

На что следует обратить внимание, чтобы избежать этого?

  • Необходимость многократного нажатия, чтобы поднять или опустить окно
  • Окно поднимается и опускается медленнее, чем обычно
  • Щелчок двери

Детали окон, сертифицированные Ford

В старых автомобилях двигатель и регулятор представляют собой два отдельных компонента, которые вместе обеспечивают работу окна. Однако в более новых автомобилях двигатель и регулятор объединены. По этой причине еще более важно, чтобы сертифицированный специалист посмотрел, что может быть причиной проблемы, оценил ситуацию и дал наилучшие рекомендации по ремонту или замене регулятора двигателя.

Служба расписания

В McKie Ford вы можете быть уверены не только в том, что получите наилучшее обслуживание, но и в том, что наша команда будет использовать только оригинальные детали Ford OEM. Используя их, мы восстанавливаем ваш автомобиль до его первоначального заводского состояния и помогаем ему прослужить долгие годы.
McKie Ford рад быть сервисным центром для водителей Ford в районах Рапид-Сити, Блэк-Хок и Рапид-Вэлли, Южная Дакота. Мы гордимся тем, что каждый раз оказываем первоклассный сервис каждому приезжающему водителю.


Удобства сервисного центра McKie Ford



  • Трансфер
  • Фонтан с содовой
  • Комфортная гостиная
  • Красивый объект
  • Детская игровая площадка
  • Попкорн
  • Телевидение
  • Сертифицированные технические специалисты Ford
  • Кафе-бар
  • Бизнес-центр с принтером
  • Служба консьержей McKie
  • Камин


Несмотря на то, что были предприняты все разумные усилия для обеспечения точности информации, содержащейся на этом сайте, абсолютная точность не может быть гарантирована. Этот сайт, а также вся информация и материалы, размещенные на нем, предоставляются пользователю «как есть» без каких-либо явных или подразумеваемых гарантий. Все автомобили подлежат предварительной продаже. Цена не включает применимые налоги, право собственности и лицензионные сборы. ‡Транспортные средства, показанные в разных местах, в настоящее время не находятся в нашем инвентаре (нет на складе), но могут быть предоставлены вам в нашем месте в течение разумной даты с момента вашего запроса, но не более одной недели.
