Замена подшипников передней ступицы (замена ступицы) Нива ВАЗ 21213, 21214, 2131 lada 4×4

Ступица колеса в сборе является одним из ключевых компонентов подвески автомобиля.
Она удерживает колесо надежно прикрепленным к автомобилю и позволяет колесу свободно вращаться.
Основная её функция заключается в работе подшипников, которые обеспечивают плавный ход колёс.
И хотя ступица не является главной деталью автомобиля, она имеет решающее значение для его работы и отвечает за плавность поездки.
Езда с поврежденной или неисправной ступицей очень опасна. Если её подшипник изношен, колеса автомобиля не будут вращаться плавно и машина может стать неустойчивой, а колеса могут не обеспечить прямолинейное движение.
Кроме того, если узел ступицы будет поврежден или выйдет из строя, корпус узла может потерять свои прочностные характеристики, вплоть до полного разрушения, что может привести к отсоединению колеса от автомобиля. Если вы подозреваете, что у вас вышел из строя или поврежден этот узел, или появились гул при движении и люфт колеса, необходимо в зависимости от неисправности, произвести замену, либо подшипника, либо ступицы в сборе. .

Для справки:
Применяемые подшипники

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отсоединяем суппорт с направляющей колодок (см. тут)

Отворачиваем регулировочную гайку подшипников ступицы (см. тут)

Аналогично расконтриваем гайку заднего крепления.

Аналогично отворачиваем гайку переднего крепления.

Отсоединяем тормозные шланги от поворотного кулака (см. тут)

Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. тут и тут)

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку…

Аналогично демонтируем другие шпильки.

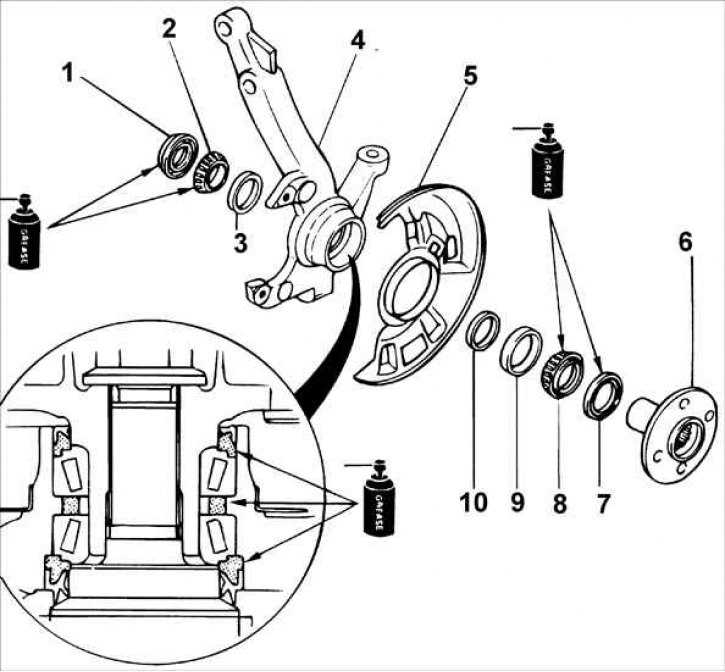

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Аналогично выбиваем наружное кольцо внутреннего подшипника.
Сборку производим в обратной последовательности.

Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.
Подходящим отрезком трубы запрессовываем…

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Установив грязезащитное кольцо,…

Соединив тормозной диск со ступицей,…

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

Вставив хвостовик наружного шарнира привода в шлицы ступицы,…

По окончании сборки регулируем зазор в подшипниках (см. тут)

Замена и регулировка переднего ступичного подшипника Нива 2121

Звук вышедшего из строя подшипника передней ступицы 2121 часто практически не отличим от дорожного шума, особенно зимой при движении в шипованной резине по асфальту. Однако по мере износа узла он начинает усиливаться и сопровождает водителя уже непрерывно.

Дополнительным звонком служит нагрев колеса в направлении от центра без характерного запаха тормозных колодок.

При первых подозрениях на конкретную неисправность нужно заняться ее поиском, а затем поменять деталь, в противном случае, нарушается не только акустический комфорт.

Возникает вероятность полного разрушения подшипника, появления выработки на ступице с ее последующей заменой и в самой запущенной ситуации – перекос и клин колеса, что позволит запросто «сделать уши» с подачи короткой базы и уникальной настройки подвески Нивы 21213 и 21214.

Содержание статьи:

• 1 Диагностика
• 2 Замена
• 3 Снятие ступицы
• 4 Замена ступичного подшипника
• 5 Регулировка
• 6 Есть ли альтернатива постоянному ремонту?
• 7 Видео инструкция

Диагностика

В отсутствие специального стенда выявить проблему можно. Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения.

Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот. Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

• вывесить и открутить колесо;
• посредством зубила сбить колпак со ступицы;

• с помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

• аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

• используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.

Расконтривание гаек производится аккуратными постукиваниями через зубило.

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Так же проводят демонтаж нижней шаровой опоры.

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Следом убираются болты, крепившие поворотный кулак к рычагу.

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца.

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом.

Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.

Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

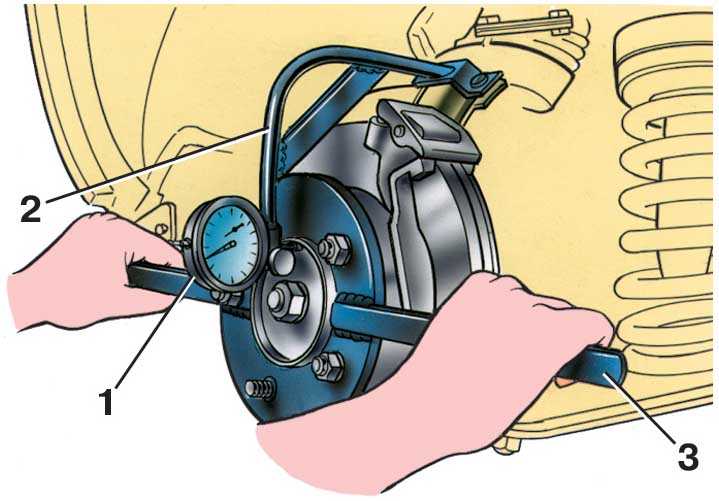

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Есть ли альтернатива постоянному ремонту?

Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто.

Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).

В отличие от стандартного:

• узел не требует регулировки и смазки – все настройки произведены с завода;
• отсутствует вероятность проворота;
• износ посадочных мест минимален;
• имеет увеличенный срок службы.

Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

Видео инструкция
