Замена вентилятора печки Форд Фокус 3
Печка является составным узлом оборудования микроклимата транспортного средства и обеспечивает функционирование системы отопления салона. Предназначается данный механизм для обогрева пассажирского отсека и стекол автомобиля. Это обуславливает поддержание требуемой температуры и влажности внутри машины. Забор воздуха происходит из окружающей среды, на входном отверстии установлена сетчатая перегородка для задерживания крупных примесей.
Вентилятором является исполнительная комплектующая часть печного узла, направляющая поток воздушных масс к салонному пространству. Выполнена эта деталь из пластикового материала повышенной прочности. Для корректной и надежной работы этот элемент балансирован производителем.
Строение печного устройства и принцип рабочего процесса
Печка имеет в своей конструкции функциональную крыльчатку, являющуюся активной частью механизма. Воздухонагнетатель состоит из таких составляющих компонентов:
- цилиндрический пластиковый вентилятор со стопорной гайкой;
- кожух каналов рециркуляции;
- электрический приводной моторчик с собственной корпусной оболочкой;
- гнездо подвода питающего напряжения;
- элемент сопротивления электрической цепи (регулирование частоты вращения).
При запущенном моторном агрегате вентилирующий элемент потребляет энергию, вырабатываемую генератором машины Форд Фокус 3. В случае неработающей силовой установки питание будет происходить за счет аккумулятора. Контролирует этот механизм бортовая электроника. Есть возможность включать, выключать вентиляционный узел и регулировать производительность посредством ползунка и сенсоров мультимедийной панели. Включение пользователем отопления либо обдува приводит к подаче управляющего напряжения на приводной электродвигатель крыльчатки. Она посредством выполнения вращательного движения осуществляет забор воздуха снаружи и нагнетает его в салон автомобиля. При закрытой заслонке входного отверстия выполняется рециркуляция имеющихся воздушных масс.
Признаки возможных дефектов
- свист и гул при работе вентиляционного узла;
- наличие вибрационных факторов в процессе функционирования обдува;
- ощущение щелчков и других несвойственных шумов;
- прекращение поступления воздушного материала в рабочем режиме узла;
- сбои электронного модуля управления;
- спад производительности вентилятора.
Причины возможных неисправностей
- нарушение рекомендуемых правил и способов эксплуатации, приведенных в технической документации производителя;
- выход из строя соответствующего предохранителя;
- присутствие пылевых и грязевых отложений на лопастях крыльчатки;
- дисбаланс рабочего органов;
- не проводятся своевременные профилактические обслуживания;
- износ либо повреждение функциональных лопастей;
- наличие технических проблем в работе моторчика печки Фокус 3.
Диагностические манипуляции
Осуществление технических операций по обнаружению проблем будет выполняться профильными профессионалами надежных сервисных станций, имеющих хороший уровень материально-технического обеспечения. Это позволяет проделывать работы должного качества. Началом проверочных работ будет подключение к электронному узлу контроля при помощи целевого компьютерного оборудования со специальным программным обеспечением.
Инженеры-электронщики совершают подсоединения его к предусмотренному разъему автомобиля Форд Фокус 3. Далее выполняется определение основных рабочих параметров вентиляционного узла, специалисты проводят анализ полученных сведений и выясняют присутствующие проблемы.
Затем техники производят снятие вентилятора с приводом путем освобождения необходимых крепежей с использованием профильного инструмента. Далее электрический мотор с крыльчаткой монтируют на специальный стенд и определяются возможные недочеты в конструкции приводного устройства. Также здесь осуществляется проверка крыльчатки на наличие дисбаланса. В случае наличия этого показателя необходимо проводить восстановительные мероприятия. В противном случае будет происходить интенсивный износ составных элементов, и будут появляться люфты в сопряжениях. При несвоевременном вмешательстве сервисных сотрудников это может привести к полной потере работоспособности вентилятора и дорогостоящему ремонту.
При снятом узле техники также проводят его визуальное обследование на предмет присутствия возможных повреждений, загрязнений и попадании посторонних предметов.
При возникновении нехарактерного запаха при работе вентиляционного узла сервисные сотрудники осматривают посадочное пространство и место над выпускным коллектором. В случае возможного попадания посторонних частиц на выпускной трубопровод будет производиться их нагрев и выделение неприятных запахов. Они затягиваются в заборное окно вентилятором и попадают внутрь салона машины Форд Фокус 3.
Замена вентилятора печки Форд Фокус 3
Ремонтные мероприятия подобной конфигурации выполняются с задействованием профильных мастеров авторизованных сервисных организаций с применением соответствующего оборудования, инструментов и приспособлений.
Для совершения работ по замене моторчика печки Фокус 3 или вентилятора, специалисты отвинчивают крепежные элементы крышки обшивки, находящейся под рулевой колонкой. Далее с помощью специальных инструментов осуществляется откручивание крепежей кожуха рециркуляции с последующим его демонтажем. Теперь техники получают доступ к вентиляционному узлу и выполняют его извлечение посредством воздействия на специальные фиксаторы с частичным поворотом его против часовой стрелки.
Ремонт вентилятора печки Форд Фокус 3
Такого рода манипуляции совершаются путем привлечения профильных специалистов авторизованных технических центров. Они имеют необходимое оборудование и приспособления для совершения процедур надлежащего качества. При наличии вибрации производится демонтаж вентиляционного устройства. Далее проделывается тщательная очистка стыковочных соединений лопастей крыльчатки от грязевых и пылевых отложений, вызывающих дисбаланс детали. Возможно, потребуется выполнить работы по замене печки Фокус 3, или произвести ремонт в электрической части, если это будет необходимо.
Замена мотора печки Форд Фокус 3
В случае проблем с электрическим моторчиком опытными профессионалами проводится ревизия проводов питания. Затем снимается крышка корпусной части привода и очистка щеток от возможного окисления. При выходе из строя подшипника якоря мастера проводят его локальную замену с применением специальных съемных приспособлений.
Или осуществляется полная замена мотора отопителя Форд Фокус 3.
Рекомендуется проводить приобретение и установку только оригинальных деталей, обладающих подлинным качеством и надежностью в процессе эксплуатации. Произвести покупку требующихся деталей можно в условиях сервисных предприятий. Здесь опытный технический персонал поможет с подбором комплектующих частей и проконсультирует по имеющимся вопросам. Стоимость деталей будет несколько ниже цен на торговых площадках по причине отсутствия посреднических надбавок.
Моторчик печки Форд Фокус 2 — tsa-auto.ru
26 января 2019 cognizer
Если при включении печки или климат контроля в Форд Фокус 2, вы слышите подвывание или посвистывание. Значит настала пора смазать моторчик печки. А именно его втулки. Подшипников там нет, лишь втулки из цветного металла. Сама по себе процедура не сложная, но требуется ловкости и изворотливости. На время нужно стать гимнастом.
Разборка салона
Для начала нужно снять перчаточный ящик, по-нашему бардачек. Для этого выкручиваем 7 винтов torx, 4 сверху и 3 снизу бардачка.
Теперь его можно просто вытянуть на себя и вместе со всем содержимым убрать в сторону. Далее снимаем петлю амортизатора и вытягиваем крышку бардачка, чтобы не мешалась.
GEM модуль с блоком предохранителей также освобождаем, снимаем с петель и подаем вниз. Заглядываем внутрь и видим заслонку рециркуляции. Снимаем с нее электро разъем.

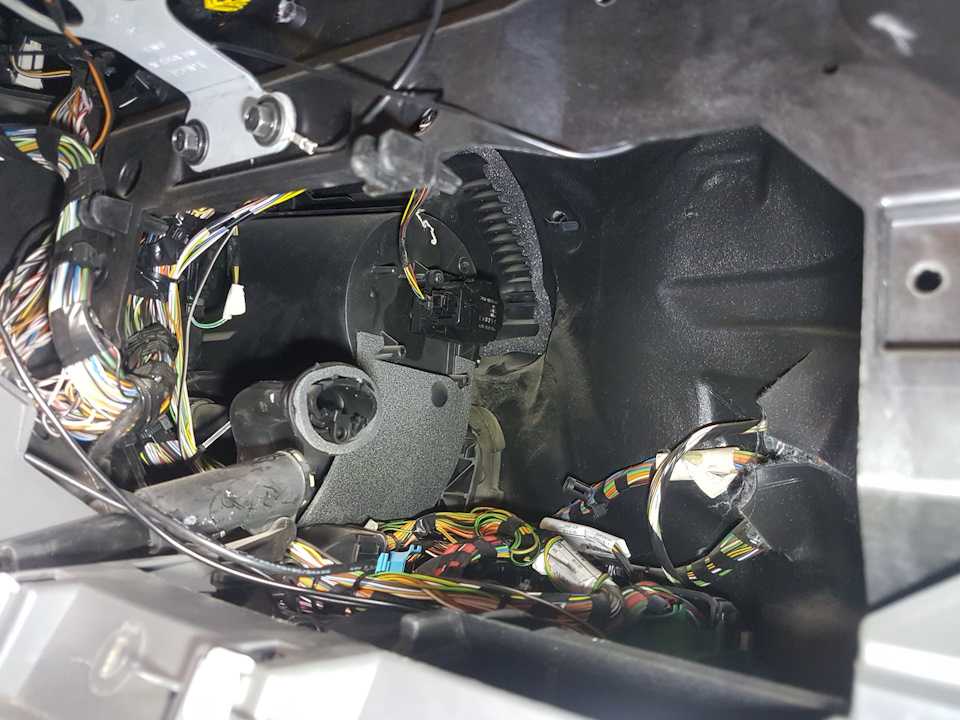

Снятие заслонки рециркуляции
Теперь нужно снять этот колпак. Он крепится тремя саморезами torx T-20. Выкручивать их нужно с магнитной насадкой, дабы не уронить в недра салона. Найти там не получится.
Еще важный момент — как разместиться самому, чтобы можно было крутить винты. Нужно в прямом смысле лечь на два передних сидения. Подлокотник откинуть. Только в таком положении вам удастся добраться до нужных винтов. Кстати, обязательно прихватите хороший фонарик.
Первый винт виден на фото выше. Его проще всего выкрутить. Остальные Винты на фото ниже. Вот нижний.
Вот верхний
Аккуратно их вытаскиваем и можно вынимать заслонку.

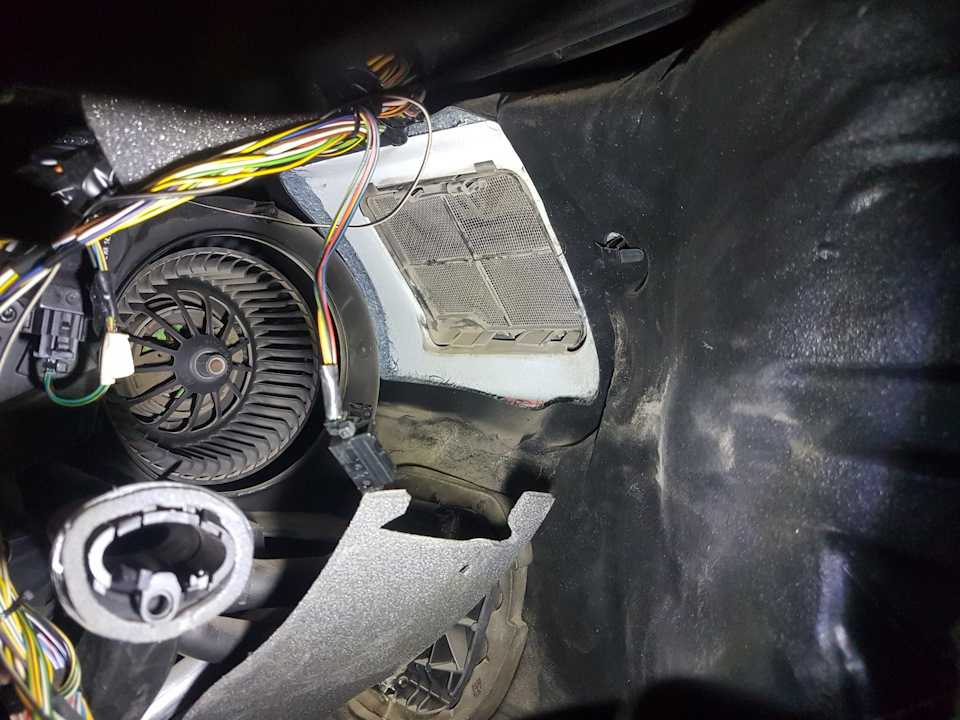

Уже виден сам вентилятор отопителя.
Снятие двигателя отопителя
Теперь идем на водительскую сторону и заглядываем справа от педали газа. Там видим сам моторчик печки. Снимаем с него разъем, нащупываем защелку. Нажимая ее поворачиваем корпус против часовой стрелки. Саму защелку увидите чуть позже.
Теперь со стороны бардачка можно извлечь мотор отопителя через отсек блока предохранителей.
Вот он и в руках
Вот стрелка и защелка
Разборка и смазка моторчика печки
Снимаем верхний кожух. Он держится на трех резиновых зацепах. Топим их плоской отверткой по очереди и кожух снимется.
Осматриваем щетки, коллектор, чистим от пыли. Приступаем к смазке. Задняя втулка легко доступна.
К передней добраться сложнее, но с трубочкой вполне реально. Крыльчатку можно не снимать.
Для смазки лучше всего использовать проникающую литиевую смазку. Например такую
Давно ее использую. Вроде неплохая, но не самая лучшая. Смазки хватает на 2-3 года эксплуатации. Потом процедуру придется повторять.
Обратная сборка
Вся сборка в обратной последовательности. Один лайвхак при установке корпуса заслонки рециркуляции. Чтобы не уронить случайно саморез, его нужно прицепить слегка изолентой с отвертке.
Уже дважды смазывал втулки моторчика, пока все винты на месте. Удачного всем ремонта!
