Как правильно установить фаркоп на ВАЗ 2110?

Установка своими руками фаркопа для автомобиля ВАЗ 2110. Опишем процесс и расскажем все возможные нюансы при установке.

Поставить хороший фаркоп — это просто мечта для любого путешественника или дачника. Ведь это можно загрузить автомобиль всем, что может понадобиться, и при этом не нужно волноваться, что что-то придется оставить из-за того, что оно не поместится в машине. А можно и прицепить к автомобилю дом на колесах и отправится в путешествие по всей стране, и не придется тратиться на отели и прочее. Все эти бонусы может обеспечить обычная деталь машины, называемая фаркоп.

Сегодня рассмотрим, как ее устанавливать на автомобиль ВАЗ 2110.

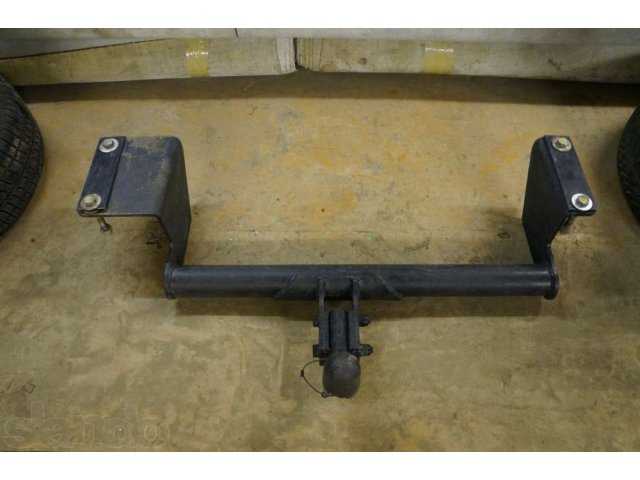

Фаркоп на ВАЗ 2110

Виды фаркопов

ВАЗ 2110 представляет собой обыкновенный среднестатистический седан российского производства, который вполне может удовлетворить запросы рядового водителя. Он достаточно мощный, экономичный и вместительный, чтобы с комфортом перевозить из пункта А в пункт Б. Но нас ведь интересует то, как на нем будет смотреться фаркоп, верно?

В этом плане автомобиль просто идеален: мощный подрамник и достаточно невысокий пластиковый бампер позволяют свободно установить прицепное оборудование на автомобиль. При этом не будет нарушаться жесткость кузова и внешний вид автомобиля. Но об этом позже, сначала разберемся с тем, какой будем ставить фаркоп на наш автомобиль ВАЗ 2110. В мире существует несколько вариантов прицепного оборудования, их географическая распространенность такова, что встречающаяся модель в одной стороне света в другой не встречается вообще. Так, в Америке широко встречается модель прицепного оборудования, выглядящая как квадрат. У них он может иметь различный размер, от этого напрямую зависит максимальная грузоподъемность автомобиля с прицепом.

У нас же фаркоп имеет несколько иной вид и его основной деталью является прицепной шар, который исполняет роль связующего звена между дышлом прицепа и автомобилем. В таком виде чаще всего можно и увидеть прицепное оборудование на автомобилях.

На ВАЗ 2110 также устанавливается фаркоп именно такого вида. За счет своей идеальной шарообразной формы он и получил такую распространенность. Ведь ранее, еще на советских машинах, прицепное выглядело как буксирный крюк, а дышло прицепа просто цеплялось за него. Здесь же все по-другому: дышло прицепа одевается на шар, и за счет его идеальной гладкости скользит по нему. При движении машины прицеп может совершать движения в горизонтальной и вертикальной плоскости, при этом автомобиль даже не чувствует этого. Так, при повороте прицеп плавно сдвигается и продолжает траекторию автомобиля.

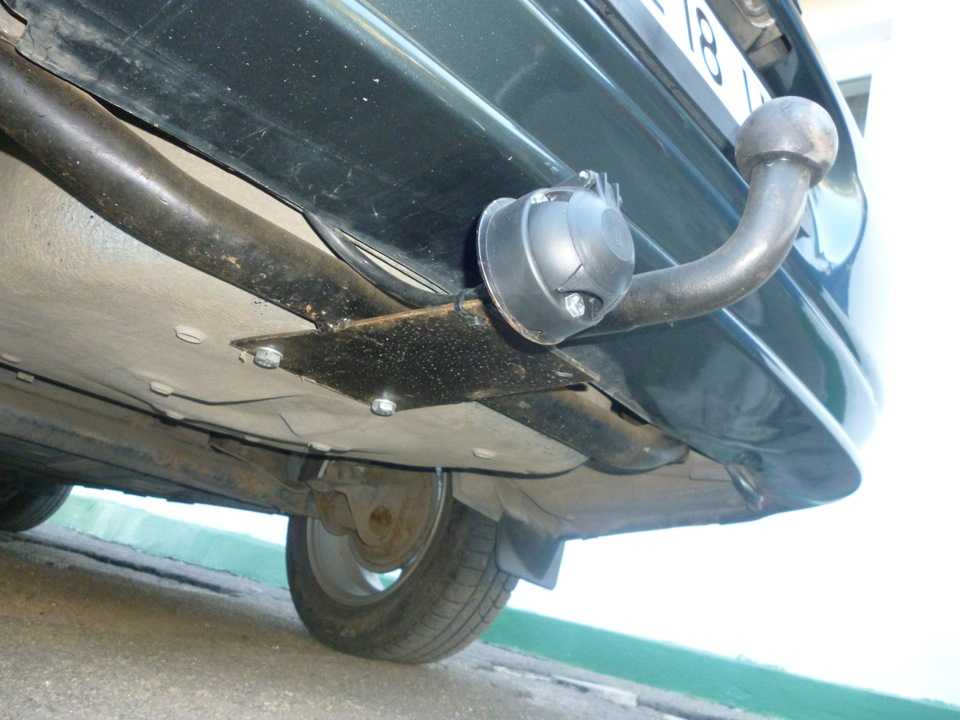

Фаркоп для ВАЗ 2110

Установка прицепного оборудования

На ВАЗ 2110 прицепное оборудование устанавливается относительно просто. Нам лишь потребуется:

Фаркоп.
Дрель.
Специальная розетка.
Провода и зацепы для их соединения.

Итак, как мы видим из списка, можно понять, что процесс установки можно подразделить на механическую и электрическую стадию. Это связано с тем, что важно правильно установить прицепное оборудование и подготовить прицеп, учитывая Правила Дорожного Движения.

На прицепе должна быть оборудована световая сигнализация, которая будет отображать дальнейшее направление движения автомобиля. Без этого эксплуатировать автомобиль нельзя.

Мы будем исходить из того, что фаркоп у вас есть уже готовый. Для ВАЗ 2110 вполне можно отыскать уже готовую модель, которая будет специально рассчитана для нее. Нам нужно будет приложить прицепное к подрамнику машины и наметить места, где нами будут потом просверлены отверстия для крепежа. Далее, нам лучше снять задний бампер. Это важно, так может соскочить дрель, или же мы сами можем нечаянно облокотиться на него и продавить. Бампер сейчас будет стоить много, поэтому мы в целях предосторожности уберем его. Просверлив отверстия, мы прикручиваем раму прицепного к машине. С механической частью покончено, переходим к электрической. Здесь нам нужно будет прикрутить специальную розетку к фаркопу и вывести на ее разъемы все сигнальные провода со стопов, поворотников и сигнала заднего хода. Далее, нам нудно проложить проводку по прицепу и свести ее к розетке, которая соединяясь с розеткой, будет обеспечивать дублирование сигналов с задней части машины. Здесь главным является то, что важно не перепутать разъем и соответствующий ей штекер вилки, чтобы все было правильно соединено.

Как самостоятельно установить фаркоп на ВАЗ 2112 » Авто центр ру

Фаркоп – это специализированное тяговое приспособление. Устройство предназначается для оптимального крепления прицепа к транспортному средству и максимально равномерного распределения нагрузки. Автолюбители знают, что фаркоп способен расширить возможности автомобиля и обеспечить максимальный уровень безопасности в период транспортировки значительных грузов. Опытные профессионалы утверждают, что правильно установленный фаркоп не только придает машине привлекательный эстетичный внешний вид, но и добавляет ей множество функций.

Зачем нужен фаркоп

Новички автолюбители считают, что фаркоп может выполнять
только лишь защитную функцию. Разумеется, такое мнение ошибочно, поскольку
изделие защищает не только от удара сзади, но и помогает перемещать достаточно
громоздкие грузы без каких-либо опасений. В тот момент, когда необходимо
осуществить установку фаркопа на автомобиле ваз-2112 и многие другие,
необходимо предварительно знать, что на сегодняшний день опытные профессионалы
представляют четыре основных направления данного агрегата:

съемные, которые фиксируются специализированными замками;
условно несъемные, фиксирующиеся при помощи болтов;
сварные;
торцевые.

Естественно, что в зависимости от различных видов транспортного средства, выбираются различные типы фаркопов. Это обусловлено тем, что в ходе выбора такой комплектации нужно учитывать не только вес транспортного средства и будущих грузов. Также имеет значение марка автомобиля, его вес, тип прицепа и иные особенности.

Поскольку современные владельцы транспортных средств
неоднократно стараются самостоятельно осуществить установку фаркопа на
автомобиле ВАЗ 2112, то компетентные профессионалы сервисных центров создали
инструкцию, которая поможет осуществить данное действие без каких-либо
погрешностей.

Пошаговая инструкция

Прежде чем приступить к установке фаркопа на автомобиль,
необходимо приобрести его. При этом особенностью является то, что профессионалы
рекомендуют покупать лишь полностью подходящие запчасти. Высококачественный
фаркоп непосредственно от завода-производителя укомплектован следующими
деталями:

тягово-сцепным устройством;
специализированными металлическими пластинами;
втулками:
соответствующими проводами и розетками.

Естественно, что сопровождает такую комплектацию
специализированная инструкция, в которой говорится о том, что можно установить
специализированные комплектующие без предварительного демонтажа бампера. Однако
в этом случае владелец автомобиля ВАЗ должен быть готов к тому, что возникнет
необходимость просверлить дополнительные отверстия в полу. Профессионалы не
рекомендуют осуществлять такую деятельность и добавлять лишние отверстия в
нижнюю часть автомобиля.

Алгоритм действий

Осуществляем демонтаж бампера;
Снимаем обивку порогов;
При помощи специализированного инструмента просверливаем несколько отверстий, которые должны проходить через отверстия кронштейна. Таким образом, мы создаем двоичные крепления для тягово-сцепного устройства. При этом стоит отметить, что диаметр отверстия не должен превышать 13 мм.

Обрабатываем отверстия специализированным средством;

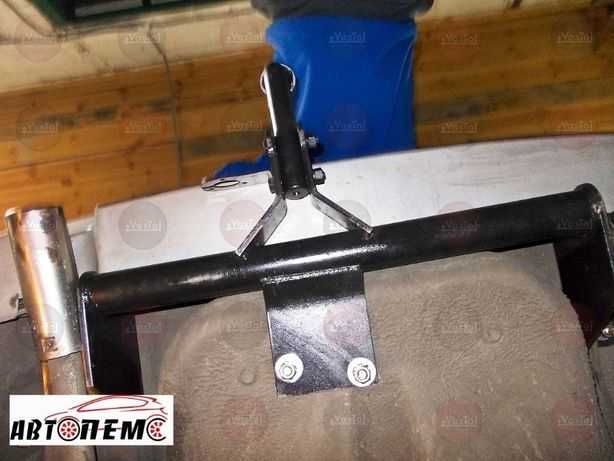

Закрепляем устройство при помощи усиливающей металлической пластины;

Затягиваем болты и подкладываем шайбу;
В нижней части лонжерона проделываем симметричные два отверстия для нижнего крепления;
Для того чтобы избежать различий или несовпадений между отверстиями, рекомендуется использовать специализированную усиливающую накладку;
Затягиваем крепежные гайки.

После осуществления таких действий установка фаркопа на автомобиле ВАЗ считается завершенной. Остается лишь правильно подключить его.

Особенности подключения сцепного устройства

В момент демонтажа бампера каждый владелец транспортного средства может увидеть, что в кузове существуют три специализированные заглушки выполненные из высококачественной резины. Для подключения детали необходимо вытащить среднюю заглушку. В существующий разъем вставляем уплотнительную муфту и через нее пропускаем провода. Не стоит забывать, что предварительно необходимо выполнить специализированные отверстия во внутренней панели.

Провода прокладываются непосредственно к левому фонарю по порогам автомобиля. Подключение осуществляется по цветам, врезка предусматривается в специализированный жгут задних фонарей.

Профессионалы рекомендуют закрепить розетку на кронштейне. Это поможет сохранить провода целыми и избавит от лишнего шума при движении.

Все мероприятия, связанные с установкой данной детали на автомобиль ВАЗ 2112, занимает не более нескольких часов. Однако если владелец автомобиля самостоятельно не в силах осуществить такие действия, то необходимо непременно обратиться к опытным профессионалам в сервисный центр.

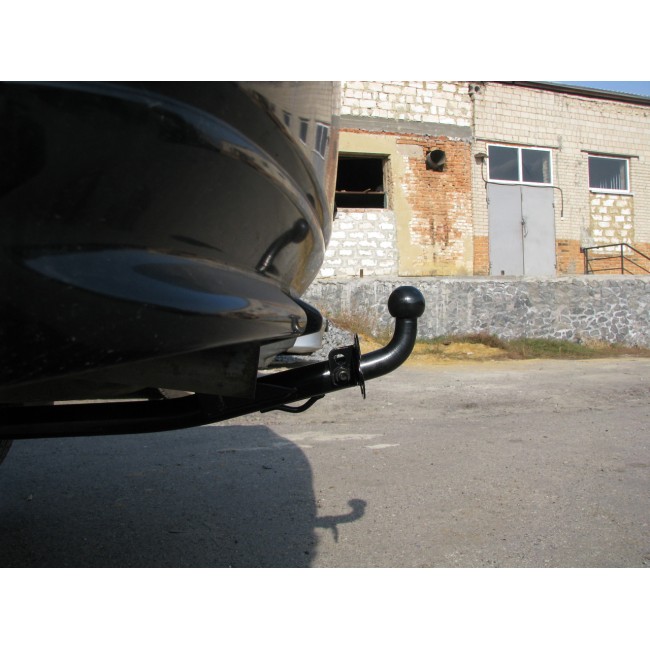

Установка факркопа на ВАЗ 2110-2112

Инструкция по установке фаркопа на ВАЗ 2110 и 2112 | vseznayko.com.ua

Если вы относитесь к тем водителям, которые не раз задумывались об этом, расширить возможности своего автомобиля по перевозке грузов, покупка прицепа станет для вас отличным решением. Но прежде чем задуматься о его покупке, необходимо сначала установить фаркоп на ВАЗ 2110/2112. Сделать это можно самостоятельно, внимательно разобравшись во всех тонкостях подбора и непосредственной установки тягового устройства.

Типы фаркопов и их преимущества

Условно фаркопы делятся на несколько типов:

, которая может устанавливаться в отверстия, предусмотренные производителем;

модель

, которая крепится на технологические отверстия;

Модель

, для установки которой необходимо самостоятельно просверлить отверстия.

см. фаркопы

Несложно догадаться, что проще всего установить на ВАЗ 2110/2112 первой модели. Вам нужно только очистить отверстия от грязи, установить фаркоп и затянуть болты. Не стоит экономить, решив сделать устройство своими руками. Купите фирменный прицеп, который предоставляется для вашего автомобиля. За время владения он еще не раз успеет окупиться.

Если по второй технологии будете крепить устройство к технологическим отверстиям, которые уже предусмотрены в машине, то их нужно будет лишь немного рассверлить. Этот способ монтажа фаркопа аналогичен следующему, но он менее трудоемок.

Ведь в третьем случае всю разметку и отверстия придется делать своими руками. Фаркоп послужит вам шаблоном, ориентируясь на который, вы сможете просверлить трещины, сделать их зачистку и установить конструкцию.

Покупателям качественных моделей инструкция будет к нему приложена. Ориентируясь на него, установка будет несложной.

монтажные работы

Возможна установка на ВАЗ без снятия бампера. Но тогда вам нужно будет сверлить щели в полу, чтобы вывести провода. Но этого можно избежать, просто сняв бампер с автомобиля.

Фаркоп на Ларгус своими руками: чертежи и размеры

После этого можно приступать к сверлению отверстий:

Проделайте своими руками два отверстия под кронштейны, обработайте их антикором;
Установите фаркоп, зафиксировав его болтами и гайками;
Просверлить еще четыре отверстия: два — в нижней части лонжерона и еще два — в багажнике;
Прикрепите к ним устройство с помощью специальных гаек.

Соединение ТСУ

Если вы снимали бампер своими руками при установке, то должны были заметить в кузове три резиновые заглушки. Вам нужно будет заменить средний, чтобы потом можно было пропустить через него провода. Они проложены под порогом и выведены на левую фару.

Соедините провода по цветам, то есть сделайте врезку в жгут с задними фонарями. А затем устанавливается розетка, которая крепится на кронштейне.

Помните, что подключение проводки в каждом отдельном случае может быть разным. Поэтому следует читать инструкцию к своему автомобилю.

Установка фаркопа на ВАЗ

Советы по выбору фаркопа

Любая модель тягово-прицепного устройства на ВАЗ 2012 года имеет свои особенности.

Например, платформа фаркопа может быть скреплена болтами или может быть цельной. Последний вариант гораздо удобнее, так как вам достаточно будет установить его один раз и не нужно все время следить за креплением элементов между собой.

Но есть и недостатки. В последствии, когда металл «состарится» и продырявятся сварные швы, несобранное устройство придется выбросить. В случае разборной модели достаточно будет заменить болты или один из элементов устройства.

Как переоборудовать УАЗ на шины низкого давления?

После установки прицепа на ВАЗ 2110 вам останется только купить прицеп и оформить необходимые документы на его регистрацию. В общем, зная обо всех особенностях фаркопа, вы сможете адекватно оценить свои возможности и решить, хотите ли вы установить его своими руками или лучше обратиться в мастерскую. Выбор за вами!

Как установить фаркоп на машину

Как установить фаркоп на машину | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

☰

ЗАПРОСИТЬ ЦЕНУ

Сэкономьте на ремонте автомобилей

Получить предложение

Поездка в дом на колесах может быть одним из самых удобных способов путешествовать в течение длительного периода времени. Но что происходит, когда вы добираетесь до места назначения и вам нужен автомобиль для передвижения по городу? Ваш дом на колесах не так просто припарковать, и он, безусловно, не экономит топливо.

Практичное решение — взять с собой машину. Это более выгодно, чем аренда автомобиля на время вашего пребывания, и доставляет гораздо меньше хлопот, чем вызов такси или поиск автобусных маршрутов в незнакомом городе. Но как ты возьмешь свою машину с собой?

Вы можете установить фаркоп на свой автомобиль. Фаркоп крепится к вашему автомобилю и соединяется с существующим сцепным устройством прицепа вашего дома на колесах. Чтобы закрепить фаркоп, вам нужно будет прикрепить его к переднему бамперу или подрамнику вашего автомобиля, чтобы его можно было надежно закрепить на месте.

Когда вашу машину буксируют за домом на колесах, все ее колеса находятся на земле. Он катится за вашим домом на колесах контролируемым, плавным и безопасным образом, а его колеса вращаются вместе с движением дома на колесах.

Часть 1 из 3: Убедитесь, что ваш автомобиль можно буксировать в горизонтальном положении

Возможно, наиболее важным шагом является обеспечение возможности безопасной буксировки вашего автомобиля за другим автомобилем, когда все четыре колеса находятся на земле.

В случае автомобилей с полным приводом и некоторыми полноприводными системами буксировка на всех колесах по дороге может привести к серьезным повреждениям раздаточной коробки или трансмиссии, что приведет к задержкам в пути или огромные счета за ремонт, как только вы доберетесь до места назначения.

Шаг 1. Прочтите руководство пользователя . Практически все производители автомобилей включают эту информацию в раздел руководства по буксировке.

Предупреждение : Если имеется предупреждение о недопустимости буксировки автомобиля со всеми четырьмя колесами на земле, не используйте тягово-сцепное устройство.
Примечание : Проверьте, какие конкретные действия необходимо выполнить во время буксировки, например, перевести раздаточную коробку в нейтральное положение. Запомните и строго соблюдайте эти инструкции.

Шаг 2: Обратитесь в автосалон . Продавец или представитель отдела обслуживания может проверить возможности буксировки вашего автомобиля, чтобы подтвердить, можете ли вы использовать фаркоп на своем автомобиле.

Примечание : Четко заявите о своем намерении буксировать автомобиль всеми четырьмя колесами на дороге. Убедитесь, что они понимают, что вы не спрашиваете о тягово-сцепном устройстве для вашего автомобиля.

Изображение: Roadmasterk

Шаг 3: Обратитесь к производителям фаркопа . На веб-сайтах производителей фаркопов есть информация о применении кронштейнов в Интернете.

Совет : Если его нет в списке в Интернете, позвоните производителю, чтобы узнать, какой фаркоп использовать для вашего конкретного автомобиля. Они также подтвердят, можете ли вы использовать фаркоп для буксировки вашего автомобиля.

Часть 2 из 3: Установка кронштейнов фаркопа на автомобиль

Этот шаг требует модификации переднего бампера и рамы вашего автомобиля. Возможно, вам придется вырезать и просверлить видимые детали, чтобы установить кронштейны фаркопа на передней части автомобиля.

Будьте ровными и точными, чтобы все выглядело максимально аккуратно.

Предупреждение : При сверлении рамы автомобиля внимательно следуйте инструкциям, прилагаемым к фаркопу. Неправильное просверленное отверстие может ослабить раму и вызвать структурные проблемы в будущем.

Необходимые материалы

Угловая шлифовальная машина с отрезным кругом
Защита для глаз
Перчатки
Молоток и пробойник
Маркер
Рулетка
Электродрель с насадками по металлу
Набор трещоток и головок (привод ½ дюйма)
Острый универсальный нож
Набор ключей до ¾”

Шаг 1: Найдите точки крепления . Найдите точки крепления на раме возле переднего бампера.

Рама или подрамник представляет собой тяжелую квадратную металлическую трубу, которая придает жесткость конструкции автомобиля и обеспечивает точку крепления кузова автомобиля, двигателя и других компонентов.

Совет : Рама обычно скрыта за или под пластиковой крышкой переднего бампера.

Шаг 2: Проверьте монтажное положение кронштейнов . Перед подключением кронштейнов необходимо смоделировать монтажные кронштейны из комплекта установки фаркопа.

Найдите центральную линию автомобиля с помощью рулетки и отметьте точку на раме маркером. Используя размеры, указанные в инструкциях по установке, отметьте места установки по обе стороны от центральной линии.

Измерьте необходимое общее расстояние между монтажными кронштейнами, разделите его пополам и отметьте это расстояние по обе стороны от центральной линии на раме автомобиля.

Совет : Попробуйте прижать скобу к раме в точном месте. Определите, будет ли фаркоп крепиться к кронштейну с достаточным зазором.

С помощью маркера отметьте все детали, которые будут мешать тягово-сцепному устройству.

Шаг 3: Вырезать мешающие компоненты . Маркером отметьте место, которое нужно вырезать. Приготовьтесь отрезать любые мешающие компоненты, чтобы у фаркопа был достаточный зазор для установки и перемещения.

Предупреждение : Убедитесь, что за местом, где необходимо выполнить резку, нет деталей, шлангов или проводки.
Примечание : Перед использованием угловой шлифовальной машины наденьте защитные очки и перчатки.

Отрежьте секцию с помощью угловой шлифовальной машины, оснащенной отрезным кругом. Этот инструмент можно использовать для резки металлических или пластиковых деталей.

Делайте разрезы максимально контролируемыми и чистыми, чтобы поверхность вашего автомобиля не была повреждена при установке.

Совет : Если вам пришлось отрезать какие-либо пластиковые детали, обрежьте необработанные края канцелярским ножом, чтобы они были гладкими.

Шаг 4: Просверлите монтажные отверстия . Проверьте положение кронштейна, установив монтажные кронштейны и снова проверив зазор. Снова измерьте положение, чтобы убедиться, что оно правильное.

Отметьте маркером места, где необходимо просверлить отверстия.

Сделайте углубление или бороздку в месте сверления с помощью пробойника и молотка. Когда вы сверлите, сверло остается в канавке, оставленной перфоратором. Без канавки сверло может немного блуждать, и отверстие будет неточным.

Просверлите необходимые отверстия. Начните с небольшого сверла, например, ⅛ дюйма, и сделайте пилотное отверстие. Увеличивайте размер до тех пор, пока у вас не получится отверстие нужного размера в соответствии с инструкциями по установке фаркопа.

Шаг 5: Установите монтажные кронштейны . Соберите монтажные кронштейны и их оборудование в соответствии с инструкциями. Убедитесь, что вы используете стопорные шайбы там, где это указано, чтобы предотвратить ослабление болтов во время буксировки автомобиля.

Совет : Вы даже можете использовать жидкость для фиксации резьбы, чтобы затянуть болты.

Шаг 6: Затяните все крепления . Используйте гаечный ключ и трещотку с подходящей головкой, чтобы максимально затянуть все гайки и болты. После того, как все они будут затянуты, вернитесь и перепроверьте каждый.

Совет : Перепроверьте болты после того, как проедете 60 миль, чтобы убедиться, что они не начали ослабевать. Затяните их все еще раз.

Часть 3 из 3: Установите фаркоп.

Буксировочное устройство представляет собой большую треугольную секцию из трубчатого металла. Установите фаркоп на свой автомобиль непосредственно перед буксировкой и снимайте его в любое другое время.

Буксировочное устройство соединено с помощью шкворней — штифтов со встроенными предохранительными кольцами.

Шаг 1: Выровняйте буксирное устройство . В каждом монтажном кронштейне есть сквозное отверстие, в которое вставляется стопорный штифт. Выровняйте фаркоп с этими отверстиями.

Шаг 2: Прикрепите штифты . После выравнивания вставьте шплинт в отверстие, соединяя монтажный кронштейн с тягово-сцепным устройством.

Переверните подпружиненное стопорное кольцо, чтобы штифт не выпал.

Совет : Другие типы фаркопа могут иметь приваренный к нему вертикальный штифт для выравнивания и соединения с монтажным кронштейном. Установите стержень, затем вставьте стопорный штифт в вертикальный штифт и переверните петлю, чтобы надежно зафиксировать штифт.

Шаг 3: Подсоедините тягово-сцепное устройство к тягово-сцепному устройству вашего дома на колесах . Некоторые стили подключаются к сцепному шару, а другие вставляются непосредственно в приемник. Проверьте, какой тип разъема у вас есть, а затем подключите его в соответствии с инструкциями.

Убедитесь, что тягово-сцепное устройство надежно установлено.

Шаг 4: Прикрепите страховочные тросы к автомобилю и автодому . Страховочные тросы соединяют ваш автомобиль с домом на колесах в случае аварии, повреждения или выхода из строя тягово-сцепного устройства.

Прикрепите зажимы страховочного троса в виде карабина к предусмотренным для них местам на фаркопе. Прикрепите зажимы безопасности к тягово-сцепному устройству, к петлям с обеих сторон приемника.

В некоторых регионах и штатах использование фаркопа требует использования дополнительных методов торможения в зависимости от вашего буксирующего автомобиля и буксируемого автомобиля. Вам также может потребоваться включить дополнительные тормозные и сигнальные огни на вашем автомобиле во время буксировки.

Знайте правила, применимые к вашим транспортным средствам, и оборудуйте их надлежащим образом.
