Датчик холостого хода на ВАЗ 2110: замена РХХ своими руками, что делать если плавают обороты или глохнет на холостых

Содержание:

1. Роль устройства
2. Признаки поломки
3. Замена

Многие недооценивают значение датчики, или же регулятора холостого хода. Но на самом деле именно от правильной работы РХХ зависит стабильность оборотов. Также он позволяет машине не заглохнуть, когда рычаг коробки переключения передач оказывается в промежуточном положении.

В данном материале мы поговорим о значении, устройстве, признаках неисправности данного устройства. А также расскажем, как своими руками можно достаточно легко выполнить замену РХХ.

Внешний вид устройства

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

• Шаговый электродвигатель;
• Пружина;
• Шток с иглой на конце.

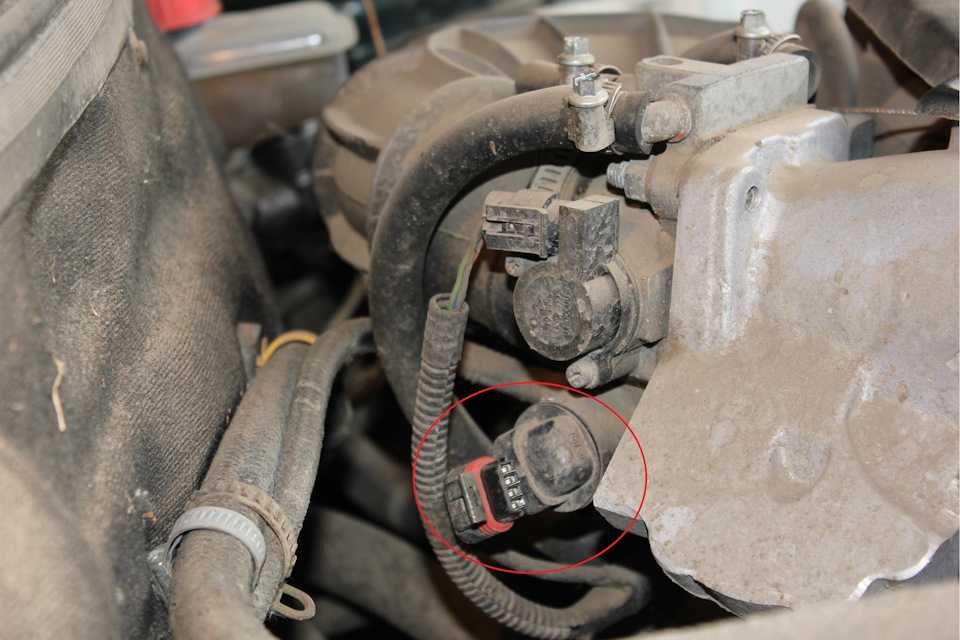

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Как он работает

Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.

Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

1. На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
2. На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
3. На подделках пружина выполнена в белом цвете и обладает более частой навивкой. В оригинале навивка реже, а сама пружина черная.
4. Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
5. Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
6. На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
7. На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться. Особое внимание при очищении уделяйте игле со штоком.

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Замена

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

4. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
5. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
6. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
7. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
8. Включите на несколько минут зажигание, а затем выключите его.
9. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

 Загрузка …

Датчик холостого хода ВАЗ 2110. Проверка, замена ⋆ I Love My Lada

Нестабильная работа двигателя на холостом ходу, плавающие холостые на ВАЗ 2110 инжектор 8 или 16 клапанов могут быть связаны не только с датчиком холостого хода (РХХ), но и со многими другими элементами системы питания и системы зажигания. Именно поэтому прежде чем выдвигать обвинения регулятору холостого хода, необходимо убедиться в том, что высоковольтные провода не пробивают на массу, свечи в порядке (без нагара и в рабочем состоянии), давление в топливной рампе в норме и форсунки чистые. В противном случае причину неисправности будет выяснить нелегко.

Содержание

• 1 Как работает датчик холостого хода (РХХ) на ВАЗ 2110
• 2 Диагностика и неисправности РХХ ВАЗ 2110
  • 2. 1 Как проверить датчик холостого хода ВАЗ 2110 своими руками
• 3 Чистка и замена датчика холостого хода (РХХ) ВАЗ 2110
• 4 Выбираем РХХ на ВАЗ 2110, какой лучше

Как работает датчик холостого хода (РХХ) на ВАЗ 2110

Не разобравшись в принципе работы РХХ (датчика холостого хода) ВАЗ 2110, диагностику проводить бессмысленно, поскольку необходимо знать, что именно проверять. Регулятор холостого хода представляет собой шаговый электродвигатель с конусным клапаном на штоке в качестве рабочего органа. Шаговый двигатель, установленный в корпусе датчика, срабатывает по команде электронного блока управления двигателем и по сути является исполнительным устройством. Максимальное количество шагов, которое необходимо клапану для перекрытия воздушного канала холостого хода — 50, а при переключении клапана в режим холостого хода электромотор втягивает конусный клапан на 21 шаг.

Заводской датчик

Работает РХХ (регулятор холостого хода) следующим образом. Включая зажигание, мы активируем шаговый электродвигатель, который выталкивает шток клапана до тех пор, пока конус не упрется в седло канала дроссельного узла. В это время мы слышим щелчок. Кстати, во время этого тестового срабатывания при запуске двигателя, конус изнашивается сильнее всего. Конус сел на место, а шаговый мотор посылает импульс на блок управления двигателем, сообщая о готовности.

Схема работы регулятора холостого хода с шаговым двигателем

После этого ЭБУ дает команду электромотору на втягивание штока на 21 шаг, мы запускаем двигатель и он начинает работать на холостых оборотах, если не активировать дроссельную заслонку. Отслеживая степень прогрева двигателя с помощью датчиков, ЭБУ постепенно перекрывает доступ воздуха к системе холостого хода, выводя двигатель на режим номинальных холостых оборотов (800-900 об/мин). Так работает регулятор холостого хода на ВАЗ 2110.

Датчик холостого хода ВАЗ 2110 в разобранном виде

Диагностика и неисправности РХХ ВАЗ 2110

Поломки клапана холостого хода могут иметь как электрический, так и механический характер. К механическим относятся:

• закоксовывание канала холостого хода;
• появление нагара на конусном клапане;
• заедание штока конусного клапана;
• потеря пружиной клапана РХХ номинальной упругости;
• механические повреждения штока и конуса;
• износ, выработка конуса.

К поломкам электрического характера относят выход из строя обмоток шагового электродвигателя, отсутствие контакта на разъемах регулятора, некорректные команды системы управления двигателем (ЭБУ), обрыв или повреждение коммутационных проводов.

Как проверить датчик холостого хода ВАЗ 2110 своими руками

Схема проверки датчика холостого хода ВАЗ 2110

Ресурс регулятора холостых оборотов должен составлять не менее 100 тысяч км пробега. Тем не менее при использовании паршивого бензина и высоких нагрузках он может приказать долго жить гораздо раньше. Для проверки регулятора холостого хода нам пригодится мультиметр и стандартный набор инструментов. Проверку проводим строго в такой последовательности, чтобы избежать ошибок:

• Выключаем зажигание.
• Отключаем разъем жгута проводов от регулятора холостого хода, нажав на фиксатор.
• Включаем зажигание, измеряем мультиметром в режиме измерения напряжения данные между выводом 1 на колодке и массой.
• Измеряем напряжение на остальных трех выводах колодки. Показания мультиметра должны быть в пределах 0,4-12 В.
• Переключаем тестер в режим измерения сопротивления.
• Измеряем сопротивление между контактами 1-2 на датчике холостого хода и 3-4. Сопротивление должно быть от 40 до 80 Ом. Это контакты обмоток двух катушек шагового двигателя.

Если полученные показатели не соответствуют номиналам, заменяем регулятор или ищем обрыв в цепи его питания (в случае отсутствия напряжения на колодке).

Чистка и замена датчика холостого хода (РХХ) ВАЗ 2110

Чистка и проверка состояния регулятора обычно проводится на пробеге 15-20 тысяч км. Перед тем как почистить или заменить регулятор холостого хода на ВАЗ 2110 инжектор, необходимо в обязательном порядке выключить зажигание.

• Процедура пустяковая и занимает не более 15 минут, тем не менее зажигание необходимо отключить и снять контактную колодку с корпуса регулятора.
• РХХ крепится к дроссельному узлу двумя винтами, которые откручиваются отверткой с плоским шлицом (в некоторых исполнениях под крест).
  Расположение датчика ХХ на дроссельном узле
• Аккуратно и плавно тянем на себя регулятор и вынимаем его из посадочного гнезда. Не забываем удалить уплотнительное кольцо.
• Оцениваем состояние седла конусного клапана в корпусе дросселя. С помощью проникающей смазки WD40 или аэрозоля-очистителя для карбюраторов чистим поверхность седла клапана в дроссельном корпусе.
• Подключаем разъем к регулятору. Включаем на несколько секунд зажигание, затем выключаем и снова включаем. Шток клапана сам выкрутится с помощью шагового двигателя. Выключаем зажигание.
• Тщательно чистим конус и шток с пружиной с помощью проникающей смазки ветошью.
• После очистки вставляем шток с пружиной на место, наживив резьбу, но полностью не закручиваем. Включаем зажигание, шаговый двигатель сработает и усадит шток на положенный ему 21 шаг.

Осталось установить все на место в обратном порядке, включить на несколько секунд зажигание, выключить его и снова включить. Можно запускать двигатель и тестировать систему холостого хода. Так же поступаем и при замене датчика холостого хода (РХХ) на ВАЗ 2110.

Выбираем РХХ на ВАЗ 2110, какой лучше

Неоригинальный РХХ (датчик холостого хода) ВАЗ 2110

Оригинальный датчик холостого хода имеет номер по каталогу 2112-1148300. Его цена порядка 170 гривен. В продаже существует около двух десятков регуляторов от разных производителей (все они, кстати, подходят и к Таврии, Ланосу, Сенсу Приоре и Калине), однако, по отзывам владельцев, наиболее точно и корректно работают следующие:

• регулятор CRB с каталожным номером 1309. 2090/17059602, цена 150 гривен;
• подозрительный, но чуть дешевле Автотрейд с артикулом АТ17059602, цена 140 гривен;
• GM-овский регулятор Continental с артикулом 17059602, 180 гривен;
• польский FSO 17059602-FSO, цена 146 гривен;
• корейский KS 17059602/93744675, цена 165 гривен на 2019 год;
• самый дешевый, польский TackPart 17059602/93744675, около 100 гривен;
• корейский РХХ ANAM 17059602/93744675.

Неоригинальный регулятор холостого хода

По возможности публика рекомендует устанавливать родной ВАЗовский регулятор 2112-1148300, поскольку точность калибровки шагов у разных производителей может отличаться.

Регулятор холостого хода ВАЗ 2110: поломка при диагностике
