штатные размеры, диаметр, разболтовка, ширина, вылет, цо
Внешний вид автомобильных колес обладает высоким влиянием на общее эстетическое восприятие. Поэтому многие автовладельцы спешат поскорее избавиться от маленького и невзрачного стального штампованного диска, и заменить его новым, эффектно выглядящим алюминиевым или титановым.
Помимо улучшения внешнего вида, замена тяжелой штамповки на облегченные варианты несет с собой множество других преимуществ. Среди которых: повышение динамических качеств и уменьшение уровня расхода топлива. Однако не нужно забывать о том, что неправильно проведенная замена дисков способна повлечь за собой еще и множество неприятностей.
Какие диски устанавливались на различные кузова и комплектации
Содержание
- 1 Какие диски устанавливались на различные кузова и комплектации
- 2 Параметры штатных гаек и болтов
- 3 Какие диски можно установить
- 4 Минимально и максимально возможные параметры нештатных дисков
Подбирая новые диски на любой автомобиль, в том числе и на отечественный ВАЗ-2107, необходимо учитывать ряд факторов, присущих именно данной модели. Традиционно, на большинстве машин, сошедших с конвейера Волжского автозавода, стояли самые бюджетные варианты колесных дисков. ВАЗ-2107 комплектовался штампованными стальными элементами 13-дюймового размера со стандартными шинами в размере 175/70R13.
Начиная с 1982 года до окончания серийного производства в 2012 году, «семерка» выпускалась в 13 модификациях. Одна из них, а именно ВАЗ-21077, была разработана специально для экспорта в Великобританию. В данном исполнении на нее устанавливали более дорогие, литые варианты дисков.
Зная основные технические параметры колесного обода, можно определить его совместимость с конкретной моделью автомобиля. Помимо диаметра, здесь нужно учитывать еще такие показатели, как:
- Ширина обода.
- PCD – схема сверловки крепежных отверстий (разболтовка).
- ET – вылет диска.
- DIA – диаметр центрального отверстия.
Что касается разболтовки и центрального отверстия, здесь все традиционно для старых тольяттинских моделей. Эти показатели жестко привязаны к параметрам ступицы. В числовом выражении они выглядят следующим образом: 4х98 мм и 58,5 мм соответственно: 4 – это количество точек крепления, 98 мм – это расстояние между центрами противоположных крепежных отверстий, 58,5 мм – диаметр отверстия, находящегося в центре диска.
Ширина обода измеряется в дюймах. В ВАЗ-2107 данный показатель равен значениям 5 и 5,5. Зная ширину обода, можно понять какой шириной должна обладать шина. В маркировке это значение записывается так: 5J и 5.5J.
Вылет – это отрезок между воображаемой плоскостью, делящей обод на 2 равных по ширине кольца, и стыковочной площадкой ступицы автомобиля. В маркировке, это буквы «ЕТ» и числовой показатель указаны в миллиметрах. Штатные диски ВАЗ-2107 имеют вылет ЕТ29.

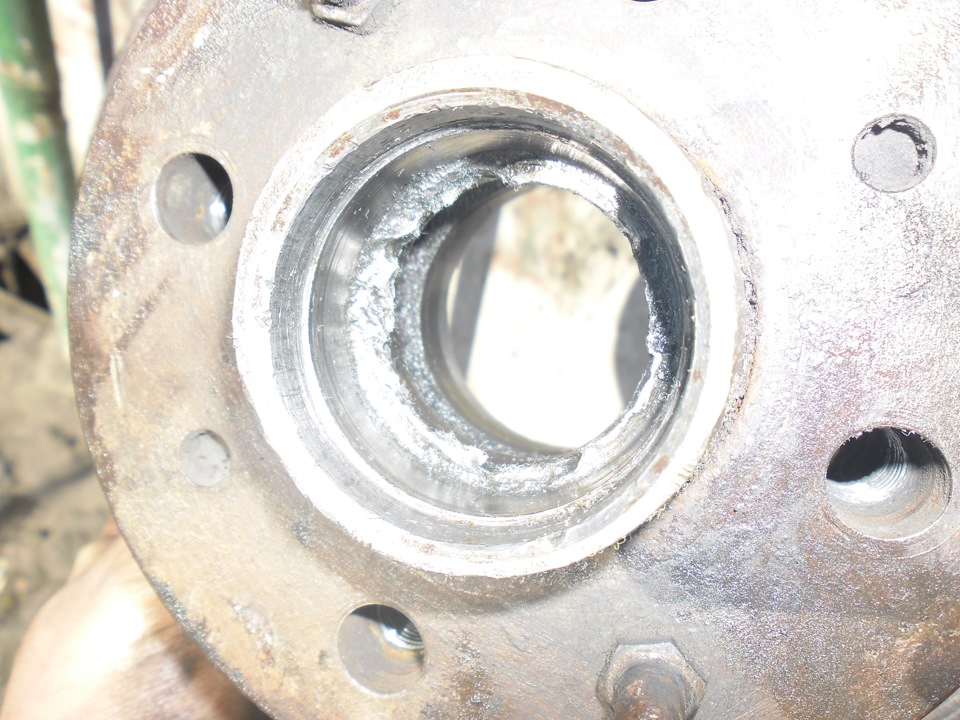

Полное совпадение центрального отверстия диска с соответствующим параметром ступицы помогает производить точную центровку диска при установке, что положительно влияет на длительность эксплуатации шин и исключает биение колес при езде.
Параметры штатных гаек и болтов
В качестве крепежа в ВАЗ-2107 использовались болты М12х1,25. Заменой им можно использовать шпильки с гайками. И болты, и гайки имеют под своими головками прижимную фигурную поверхность. Выбор гаек и болтов по форме прижимной поверхности производится в соответствии с формой посадочного места точек крепления на устанавливаемом диске. Использование крепежа, несоответствующего данному требованию недопустимо.
Материал литых дисков намного мягче стали. По этой причине требуется увеличение площади соприкосновения с прижимной поверхностью крепежа. Но, даже если все подобрано и затянуто правильно, первое время эксплуатации следует регулярно подтягивать болты или гайки, до того момента, когда металл полностью усядется и уплотнится в местах сверловки.
Какие диски можно установить
В качестве замены установленных заводских 13 дисков на новые изделия можно выбрать ту же штамповку, только большего диаметра. Здесь допустима установка 14 и 15-дюймовые дисков. Стальные штампованные диски практичны в плане эксплуатации. Они сочетают в себе прочность, долговечность, возможность ремонта и доступность цены.
Главным же недостатком является их большой вес, который приводит к ухудшению управляемости автомобилем, затруднению разгона и торможения и к повышенному расходу горючего. Свести к минимуму все недостатки штампованных дисков можно применением литых, кованых и сборных вариантов. Помимо прочих достоинств, легкосплавные диски имеют также высокую теплопроводность, что способствует более быстрому охлаждению элементов тормозной системы.
Литые диски всегда изготавливаются из алюминия, титана и магния. Такие изделия прочны, легки и хорошо смотрятся на любом автомобиле. Но удар при сильном столкновении нередко приводит к трещинам или к их полному разрушению. Ремонту они уже не подлежат.
Кованые диски производятся путем горячей штамповки. Они более прочны, но их повышенная способность сохранять форму при динамических нагрузках приводит к тому, что вся ударная нагрузка жестко передается на подвеску автомобиля.
Сборные диски обычно состоят из 2 или 3, скрепленных болтами элементов. Каждый сегмент может быть исполнен из разных материалов. В случае выхода из строя такого изделия, любой из этих сегментов можно отсоединить и заменить новым элементом.
Подбор шин производится, исходя из размеров дисков. Показатель ширины обода указывает на величину посадочного места шины. И, конечно же, резина должна подходить по диаметру. Так, например на 14 дисках следует выбирать шины, в маркировке которых присутствует значение R14. В таблице приведены размерные параметры шин на ВАЗ 2107 и соответствующих им дисков.
Размеры шин | Параметры диска |
---|---|
175/70 R13 | 5Jx13 ET29 5.5Jx13 ET32 |
185/60 R14 | 5.5Jx14 ET29 |
185/55 R15 | 6Jx15 ET25 |
В размерах шин первый показатель означает ширину, значения от 55 до 70 – высота профиля в процентах от его ширины.
При подборе шин на 15 дисках следует выбирать изделие с низким профилем. Резина с высоким профилем может не поместиться в колесную арку или будет задевать кузовные элементы. Особенно это станет заметно при езде по плохим дорогам или по бездорожью.
Выбирая широкие диски и шины, следует помнить о том, что они более подвержены боковым заносам в плохих погодных условиях.
Минимально и максимально возможные параметры нештатных дисков
Итак, самым меньшим, предусмотренным заводом-производителем ВАЗ-2107, диаметром диска является размер в 13 дюймов. Максимальный размер не должен превышать величины 15 дюймов, при условии наличия низкопрофильной резины.

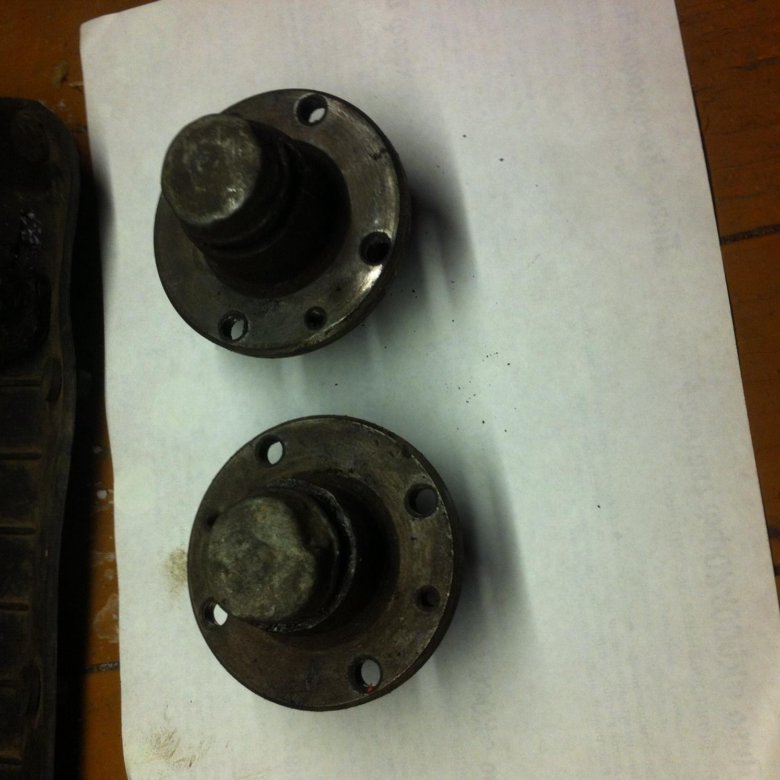

Колесный обод должен либо соответствовать параметрам ступицы ВАЗ-2107 по PCD – 4х98 мм и по DIA – 58,5 мм, либо его установка потребует применения специальных переходных проставок. Изделие с PCD – 4х100 мм можно установить с помощью крепежа с эксцентриком.
Ограничение по ширине обода 5J-6J можно попытаться обойти путем изменения значения «ЕТ». Применение проставок уменьшит размер вылета, что позволит установить более широкие колеса. Но сразу же возникает вопрос о целесообразности данных действий.
Придание более современного вида любой старой модели автомобиля в большинстве случаев вполне уместно и приемлемо. Смена дисков в этом смысле не является исключением. Однако, увлекшись тюнингом ВАЗ-2107, не нужно забывать о технических характеристиках.
Любое переоснащение должно сопровождаться улучшением, как внешнего вида, так и эксплуатационных качеств. Или, по крайней мере, следует постараться не испортить то, что было изначально.
Размеры дисков VAZ 2107 — Таблицы размеров
Общие данные: |
При сборке моделей ВАЗ 2107 используются диски с диаметром центрального отверстия 58.5 (мм), монтаж их осуществляется посредством болтов диаметром 12 (мм), шаг резьбы 1.25 (мм). |
Сетка размеров дисков ВАЗ 2107: |
Размеры диска для ВАЗ 2107 1. 6i:
Размеры диска для ВАЗ 2107 1.3:
Важно: номинальный диаметр колёсных дисков для моделей ВАЗ 2107 составляет от 13″ (330 мм) до 15″ (381 мм), ширина обода варьируется от 5″ (127 мм) до 6″ (152 мм). |
Общий вид Общий вид диска | Диски Возможные типоразмеры дисков для VAZ 2107 разных годов выпуска и модификаций | Колеса Возможные типоразмеры колес для VAZ 2107 разных годов выпуска и модификаций | ET (мм) Вылет диска: Расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице. |
---|---|---|---|
(Общий вид) | 13» 14» 15» | 13×5. 0 13×5.5 14×5.5 15×5.5 15×6.0 | от 25 до 32 |
Год Год выпуска модели | Размер Размер диска в формате: 1. D — диаметр диска в дюймах. 2. x — знак означающий нераздельность диска. 3. B — ширина диска в дюймах. | ET (мм) Вылет диска: Расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице. | PCD (мм) Сверловка диска: 1. Количество отверстий для болтов. 2. Диаметр окружности, на которой расположены крепёжные отверстия. | Шины Размер шины в формате: 1. Ширина рабочей поверхности. 2. Процент высоты профиля от ширины. 3. R — тип конструкции (радиальный) — внутренний диаметр (в дюймах). | DIA (мм) Центральное отверстие: Диаметр центрального отверстия, другая маркировка — ЦО. |
---|---|---|---|---|---|
1.3 210x | |||||
1990 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1990 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
1990 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1989 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1989 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
1989 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1988 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1988 | 13×5. 5 | 29 | 4×98 | 175/70R13 | 58.5 |
1988 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1987 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1987 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
1987 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1986 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1986 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
1986 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1985 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1985 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58. 5 |
1985 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1984 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1984 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
1984 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1983 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1983 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
1983 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1982 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1982 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
1982 | 14×5. 5 | 29 | 4×98 | 175/65R14 | 58.5 |
1.3R 210x | |||||
1998 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
1998 | 13×5.5 | 32 | 4×98 | 185/60R14 | 58.5 |
1998 | 14×5.5 | 29 | 4×98 | 195/50R15 | 58.5 |
1997 | 13×5.0 | 29 | 4×98 | 185/60R14 | 58.5 |
1997 | 13×5.5 | 32 | 4×98 | 195/50R15 | 58.5 |
1996 | 13×5.0 | 29 | 4×98 | 195/50R15 | 58.5 |
1.5 210x | |||||
2006 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2006 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58. 5 |
2006 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
2005 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2005 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2005 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
2004 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2004 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2004 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
2003 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2003 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2003 | 14×5. 5 | 29 | 4×98 | 175/65R14 | 58.5 |
2002 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2002 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2002 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
2001 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2001 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2001 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
2000 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2000 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2000 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58. 5 |
1999 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1999 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1999 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1998 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1998 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1998 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1997 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1997 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1997 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1996 | 13×5. 0 | 29 | 4×98 | 165/80R13 | 58.5 |
1996 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1996 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1995 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1995 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1995 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1994 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1994 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1994 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1993 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58. 5 |
1993 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1993 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1992 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1992 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1992 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1991 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1991 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1991 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1990 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1990 | 13×5. 5 | 32 | 4×98 | 175/70R13 | 58.5 |
1990 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1989 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1989 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1989 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1988 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1988 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1988 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1987 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1987 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58. 5 |
1987 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1986 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1986 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1986 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1985 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1985 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1985 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1984 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1984 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1984 | 14×5. 5 | 29 | 4×98 | 175/65R14 | 58.5 |
1983 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1983 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1983 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1982 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1982 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1982 | 14×5.5 | 29 | 4×98 | 175/65R14 | 58.5 |
1.5i 210x | |||||
2006 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2006 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
2006 | 14×5. 5 | 32 | 4×98 | 175/65R14 | 58.5 |
2005 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2005 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
2005 | 14×5.5 | 32 | 4×98 | 175/65R14 | 58.5 |
2004 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2004 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
2004 | 14×5.5 | 32 | 4×98 | 175/65R14 | 58.5 |
2003 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2003 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
2003 | 14×5.5 | 32 | 4×98 | 175/65R14 | 58. 5 |
2002 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2002 | 13×5.5 | 29 | 4×98 | 175/70R13 | 58.5 |
2002 | 14×5.5 | 32 | 4×98 | 175/65R14 | 58.5 |
1.6 210x | |||||
2006 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2006 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2006 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
2005 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2005 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2005 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58. 5 |
2004 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2004 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2004 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
2003 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2003 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2003 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
2002 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2002 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2002 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
2001 | 13×5. 0 | 29 | 4×98 | 165/80R13 | 58.5 |
2001 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2001 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
2000 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
2000 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
2000 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1999 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1999 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1999 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1998 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58. 5 |
1998 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1998 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1997 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1997 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1997 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1996 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1996 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1996 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1995 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1995 | 13×5. 5 | 32 | 4×98 | 175/70R13 | 58.5 |
1995 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1994 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1994 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1994 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1993 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1993 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1993 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1992 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1992 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58. 5 |
1992 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1991 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1991 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1991 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1990 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1990 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1990 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1989 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1989 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1989 | 14×5. 5 | 29 | 4×98 | 185/60R14 | 58.5 |
1988 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1988 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1988 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1987 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1987 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1987 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1986 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1986 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1986 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58. 5 |
1985 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1985 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1985 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1984 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1984 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1984 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1983 | 13×5.0 | 29 | 4×98 | 165/80R13 | 58.5 |
1983 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1983 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1982 | 13×5. 0 | 29 | 4×98 | 165/80R13 | 58.5 |
1982 | 13×5.5 | 32 | 4×98 | 175/70R13 | 58.5 |
1982 | 14×5.5 | 29 | 4×98 | 185/60R14 | 58.5 |
1.6i 210x | |||||
2012 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2012 | 14×5.5 | 32 | 4×98 | 185/65R14 | 58.5 |
2012 | 15×5.5 | 29 | 4×98 | 185/55R15 | 58.5 |
2012 | 15×6.0 | 25 | 4×98 | 195/50R15 | 58.5 |
2011 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2011 | 14×5.5 | 32 | 4×98 | 185/65R14 | 58.5 |
2011 | 15×5. 5 | 29 | 4×98 | 185/55R15 | 58.5 |
2011 | 15×6.0 | 25 | 4×98 | 195/50R15 | 58.5 |
2010 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2010 | 14×5.5 | 32 | 4×98 | 185/65R14 | 58.5 |
2010 | 15×5.5 | 29 | 4×98 | 185/55R15 | 58.5 |
2010 | 15×6.0 | 25 | 4×98 | 195/50R15 | 58.5 |
2009 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2009 | 14×5.5 | 32 | 4×98 | 185/65R14 | 58.5 |
2009 | 15×5.5 | 29 | 4×98 | 185/55R15 | 58.5 |
2009 | 15×6.0 | 25 | 4×98 | 195/50R15 | 58. 5 |
2008 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2008 | 14×5.5 | 32 | 4×98 | 185/65R14 | 58.5 |
2008 | 15×5.5 | 29 | 4×98 | 185/55R15 | 58.5 |
2008 | 15×6.0 | 25 | 4×98 | 195/50R15 | 58.5 |
2007 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2007 | 14×5.5 | 32 | 4×98 | 185/65R14 | 58.5 |
2007 | 15×5.5 | 29 | 4×98 | 185/55R15 | 58.5 |
2007 | 15×6.0 | 25 | 4×98 | 195/50R15 | 58.5 |
2006 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2006 | 14×5. 5 | 32 | 4×98 | 185/65R14 | 58.5 |
2006 | 15×5.5 | 29 | 4×98 | 185/55R15 | 58.5 |
2006 | 15×6.0 | 25 | 4×98 | 195/50R15 | 58.5 |
1.7i 210x | |||||
2003 | 13×5.0 | 29 | 4×98 | 175/70R13 | 58.5 |
2003 | 13×5.5 | 32 | 4×98 | 175/65R14 | 58.5 |
2003 | 14×5.5 | 32 | 4×98 | 185/55R15 | 58.5 |
2002 | 13×5.0 | 29 | 4×98 | 175/65R14 | 58.5 |
2002 | 13×5.5 | 32 | 4×98 | 185/55R15 | 58.5 |
2001 | 13×5.0 | 29 | 4×98 | 185/55R15 | 58.5 |
Kev ua haujlwm tsis zoo ntawm lub ступичный подшипник ваз 2107
lub ступичный подшипник ntawm ваз 2107 hnav dhau lub sij hawm, uas ua rau kom ceev ceev ntawm log tsheb, nres thiab disks. Tsis ua raws li cov kauj ruam tsim nyog los hloov cov kabmob tuaj yeem ua rau nws txeeb tau thiab ua rau tsis muaj kev tswj xyuas tsheb. Qhov no qhia tau hais tias yuav tsum tau saib xyuas qhov xwm txheej ntawm cov txheej txheem, hloov kho thiab hloov nws lub sijhawm.
Lub hom phiaj ntawm lub ступичный подшипник ВАЗ 2107
Смазочный подшипник ВАЗ 2107 yog ibfeem uas lub log yog txuas mus rau lub kauj knuckle thiab lub log tig. Nyob rau hauv ib lub tsheb, cov khoom no cuam thuam tas li los ntawm kev hloov pauv ntawm qhov kub thiab txias, ib puag ncig, kev sib tsoo ntawm txoj kev tsheb, nres nres, thiab lub kauj tsheb. Nrog cov kabmob zoo, lub log yuav tsum tig yam tsis muaj kev ua si, nrog lub suab nrov tsawg thiab kev sib txhuam.
Смазочный подшипник для бревен ruaj Смазочный бревно rau lub kauj поворотный кулак
Ib feem hauv nqe lus nug muaj cov peev txheej loj. Txawm li cas los xij, muaj ntau yam uas txo nws txoj sia. Cov no suav nrog:
- Txoj kev tsis zoo yog ib qho ntawm cov laj thawj rau qhov tsis ua haujlwm sai ntawm lub подшипники для бревен. Qhov no tau piav qhia los ntawm qhov tseeb tias lub caij nyob rau hauv nruab nrab ntawm lub log thiab pom tias muaj kev cuam thuam thuam muaj zog thaum tsoo lub qhov dej. Rau qee lub sijhawm, cov kabmob tiv taus xws li kev poob siab, tab sis maj mam poob.
- Кев куам чуам нтавм ib puag ncig nruj. Nyob rau hauv lub caij ntuj sov, noo noo thiab txoj kev plua plav nkag mus rau hauv lub hub, thiab nyob rau hauv lub caij ntuj no, tshuaj.
- Чай куб. Kev sib hloov ntawm lub log yog tas li cuam thuam nrog kev sib txhuam thiab nce kub. Nrog rau qhov cua sov thiab cua txias, uas yog qhov tseeb tshwj xeeb tshaj yog nyob rau lub caij ntuj no, kev pab cuam lub neej ntawm подшипники yog txo.
Смазка бревенчатого подшипника nyob qhov twg?
Twb tau los ntawm lub npe koj tuaj yeem nkag siab tias qhov chaw nyob ze ntawm qhov chaw. Nyob rau ВАЗ 2107, lub ntsiab yog ntsia nyob rau hauv nws cov kab noj hniav thiab kev hloov, raws li txoj cai, raws li tsis ua hauj lwm, raws li pov thawj ntawm cov yam ntxwv nta.
Ков цос моб неисправность
Луб бревенчатый подшипник юав цум нёб рау хаув кхов чау зоопарк. Йог хаис тиас иб фием тау дхау лос уа цис тау, кхов но туадж йем уа рау муадж кев сиб цоо, вим тиас кхов уа цис тау зоопарк йог нрог рау ков лог лой лой. Yog li ntawd, lub disk tuaj yeem tawm ntawm lub бревенчатые болты. Yog tias qhov xwm txheej no tshwm sim ntawm kev kub ceev, kev sib tsoo loj tsis tuaj yeem zam tau. Qhov no qhia tau hais tias lub подшипник ступицы xav tau kev soj ntsuam ib ntus, thiab yog tias kev ua si raug kuaj pom, nws yuav tsum tau hloov kho lossis hloov.
Луб нтсиаб проявления нтавм иб фем цис уа хаудж лвм йог:
- Куав хруст. Thaum cov kabmob tawg, ib qho hlau nplaum tshwm sim thaum lub sijhawm txav mus los. Проявленные равы ли иб буксир тшвм сим нтавм неровный дов нтавм ролики вим кев пуас цуадж рау луб тауб. Lub suab no nyuaj rau путать nrog lwm tus.
- Кев вибрации. Yog hais tias cov khoom nyob rau hauv nqe lus nug qhia hnyav hnyav, kev co tshwm sim uas kis tau mus rau ob lub cev thiab lub kauj. Qhia txog kev coj tus cwj pwm hnyav hnyav, uas tuaj yeem ua rau ntes.
- Люб тшеб руб мус рау иб саб. Qhov teeb meem yog mentis reminiscent ntawm cov ntaub ntawv ntawm рассогласование ntawm lub log, txij li thaum lub неисправный keeb tsis ua hauj lwm zoo vim заклинивание ntawm nws cov khoom.
- Yog tias cov kabmob tsis ua haujlwm, cov suab nrov nrov, buzzing lossis crackling tshwm
Kev kuaj pom tawg
Txhawm rau txiav txim siab qhov xwm txheej ntawm lub log bearing, koj yuav tsum ua raws li ob peb kauj руам юдж йим:
- Ncua lub log pem hauv ntej ntawm sab xis nrog lub jack, nco ntsoov teem lub nres nres thiab lub log tom qab chocks.
- Смазочный кронштейн yog ntsia rau hauv qab ntawm lub caj npab thiab lub tsheb raug tshem tawm ntawm lub jack.
- Lawv nqa lub kauj tsheb nrog ob txhais tes (nce thiab nqis) thiab ua rau lawv tus kheej txav, tsis hnov tsw thiab rov qab.
- Tig lub log. Yog tias cov kabmob tsis ua haujlwm, дребезжание, гудение, lossis lwm yam suab nrov txawv txawv yuav tshwm sim.
Txhawm rau txheeb xyuas cov kabmob nws yog ib qho tsim nyog los dai tawm thiab co lub log pem hauv ntej
Thaum ua haujlwm nrog lub log raug tshem tawm, vim li cas kev nyab xeeb, nws raug nquahu kom hloov lub stopper ntxiv nyob rau hauv lub tsheb lub cev, uas yuav tiv thaiv thaum lub tsheb poob tam sim ntawd.
Dab tsi подшипники muab
Thaum lub бревенчатый подшипник yuav tsum tau hloov, cov lus nug tam sim ntawd tshwm sim ntawm qhov twg los nruab. Ntau tus tswv yim siv cov khoom qub. Txawm li cas los xij, niaj hnub no qhov zoo ntawm qhov chaw tawm ntau yam uas xav tau thiab cov lus nug ntawm kev xaiv tseem tseem cuam thuam.
ROOJ: HOM, Qhov Chaw Installation, Thiab Qhov ntev ntawm Peartings
Установка QHOV Chaw | CABMOB | LOJ, HLI | COV NAJBAAL | LOJ, HLI | COV NAJBAW NTALAW | 717171717171717171717171717171717. ) | Ib kab конический ролик | * * 19,5 45,3 15,5 | ob | |
Pem hauv ntej ступица бревна (внутреннее крепление) | об | |||||||||
rear qag ncej | Pob, radial, ib kab | * * 30 72 19 | ob |
Chaw tsim tshuaj xaiv
Thaum xaiv cov chaw tsim khoom ntawm lub log bearings rau VAZ «xya «, peb tuaj yeem pom zoo SKF, SNR, FAG, NTN, Koyo, INA, NSK. Cov tuam txhab pej xeem muaj ntau lub tuam txhab thoob ntiaj teb. Cov khoom zoo li no yog cov khoom zoo thiab ua tau raws li cov kev cai nruj tshaj plaws.
Кев саиб ксюас тсшвдж ксэеб юав цум тау им рау кев ксаив нтавм ков чау цим хум подшипник, вим тиас луб нидж кев пабкуам нтавм ков хум ньоб нтавм кхов нет.
Ntawm cov tuam txhab tsim khoom siv tsheb thauj khoom ntawm Togliatti cog, peb tuaj yeem paub qhov txawv:
- Duab ЗАО «ЛАДА»: tsim thiab muag thawj lub obluv hauv havth подшипники для бревен «Lada»;
- Саратов винт — цим ков хом раус ли СПЗ хом;
- Волжский зуб — сив хом «Волжский Стандарт»;
- Вологда cog — muag cov khoom raws li VBF hom;
- Самара Звено СПЗ-9.
Hloov cov kabmob pem hauv ntej hub
Kev ua haujlwm ntawm kev hloov lub бревенчатый подшипник pib nrog kev npaj cov cuab yeej thiab cov khoom siv. Юав ксав тау:
- txheej ntawm qhov (торцовые) ключи;
- чуаб радж;
- долото;
- раб рауж;
- плоскогубцы;
- нкуа кев тшем таум ков кабмоб сиб тв;
- подшипник tshiab, roj foob thiab roj;
- хауб нкавс;
- керосин.
Юав тшем таум ли кас
Тксхавм рау тшем таум ков хум, ца луб лог пэм хаув нтей нрог луб джек. Ntawm qhov chaw pabcuam, koj ua haujlwm ntawm lub lift. Thaum hloov cov kabmob, ua cov hauv qab №:
- Peb отвинтить застежки lub thiab tshem tawm lub log.
- Отвинтите скобу смазки суппорта.
Txhawm rau tshem tawm lub суппорт, отвинтите винты lub ruaj nws
Lub hau tiv thaiv yog muab tshem tawm nrog lub hau ntswj thiab tshem tawm
- Teem lub hub txiv ntseej фланец.
Yuav kom unscrew lub txiv ntseej, koj yuav tsum tau kho nws sab
- Loosen lub txiv ntseej thiab tshem tawm ua ke nrog lub tshuab ntxhua khaub ncaws.
- Разберите ступицу смазки.
Tom qab развинчивание lub txiv ntseej, nws tseem yuav tshem tawm lub hub ntawm lub tsheb
- Tshem tawm cov kabmob sab nraud.
- Nrog kev pab los ntawm ib tug ntsia hlau loj thiab ib tug rauj, lub clip yog постучал tawm sab nraud ntawm lub tes tsho.
Ков кабмоб тауб рауг тшем таум нрог иб луб лаум
- Tshem lub nplhaib sib cais ob lub бревенчатые подшипники thiab cov roj foob.
- Ntaus lub hauv ob sab phlu.
- Nrog kev siv cov roj av thiab cov ntaub qhwv, lub rooj zaum yog ntxuav ntawm cov av.
Txhawm rau kom tsis txhob muaj kev puas tsuaj rau lub nres шланг том qab tshem lub суппорт, lub суппорт йог ua tib zoo dai thiab kho nrog ib tug cable.
Yuav tso li cas
Tom qab tshem lub подшипники для бревен thiab ntxuav lub hub, koj tuaj yeem pib txhim kho qhov tshiab. Txoj haujlwm yog ua raws li hauv qab №:
- Подшипники Nias nyob rau hauv kev sib tw ntawm ob.
Cov kabmob sib tw yog nias rau hauv nrog cov cuab yeej tsim nyog.
- Смажьте смазочную прокладку ступицы thiab ntxig rau hauv lub.
Прокладка подшипника Tshiab puv nrog roj
- Qhov chaw nruab nrab ntawm cov подшипники yog sau nrog roj.
Qhov chaw nruab nrab ntawm cov подшипники yog sau nrog roj
- Ntxig lub nplhaib распорка.
- Nruab ib lub foob tshiab.
Ib lub foob tshiab tau muab tso rau hauv phau ntawv qhia
- Txhim kho lub концентратор rau ntawm lub kauj khawm сустав ncej.
- Смазка lub tawb sab nraud thiab muab tso rau ntawm cov kabmob sib tw.
Смазка lub tawb sab nraud thiab ntxig rau hauv cov kabmob sib tw
- Hloov lub tshuab ntxhua khaub ncaws thiab zawm lub hub txiv ntoo kom txog thaum snug.
- Thaum kawg ntawm kev hloov, lub подшипники бревен raug kho, uas lawv ua tib zoo отвинтить lub txiv ntseej thiab xyuas kom meej tias lub hub tig dawb do, tab sis tsis muaj kev ua si.
- Lub chisel yog khob rau ntawm ib sab ntawm cov txiv ntseej, uas yuav tiv thaiv nws qhov tsis tau tso cai отвинчивание.
Yuav kom ruaj ntseg cov txiv ntseej, ntaus nrog ib tug chisel los ntawm sab
- Nruab lub суппорт nyob rau hauv qhov chaw thiab ceev cov крепеж.
- Txhim kho lub hau tiv thaiv, lub log thiab zawm cov ntsia hlau.
- Lawv tawm lub tsheb.
Видео: yuav ua li cas los hloov lub hauv ntej ступичные подшипники ваз 2107
Юав уа ли кас смазка
Литол-24 йог сив лос смазка бревенчатый подшипник тавб. Kuj tseem siv tau los siv lub foob tshiab rau lub запечатывание di ncauj thaum lub sij hawm установка.
Момент затяжки гайки подшипника. Cov txiv ntseej yog nruj nrog lub крутящий момент ciaj ntswj mus rau крутящий момент ntawm 9,6 Нм, thaum tig lub hub ob peb zaug rau nruab cov подшипники nyob rau hauv qhov chaw. Tom qab ntawd cov txiv ntoo yog ослабил thiab nruj dua, tab sis nrog lub zog ntawm 6,8 Nm, tom qab ntawd nws tau tsau rau hauv txoj haujlwm no.
Lub Hub txiv ntseej yog nruj nrog ib крутящий момент буксира ciaj ntswj
ось, носивый ось, hloov
lub ib nrab ncej yog ib qho tseem ntabm nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab nrab ncej yb nrab nrab. tab sis qee zaum cov kabmob uas nws txuas rau nruab nrab ntawm tus choj tsis ua haujlwm. NWS lub hom phiaj yog kom du thiab sib npaug tig lub qag ncej thaum lub tsheb txav. Cov tsos mob tsis ua hauj lwm zoo ib yam li cov ntsiab lus hub. Nyob rau hauv qhov kev tshwm sim ntawm ib tug неисправность, nws yog tsim nyog los dismantle lub ncej los ntawm lub qag thiab hloov qhov puas.
Tshem tawm cov kabmob
Ua ntej pib ua haujlwm, koj yuav tsum npaj cov npe hauv qab no cov cuab yeej:
- ib txheej ntawm lub qhov (sonkhotches ntawm qhov);
- раб рауж;
- чуаб радж;
- долото;
- nqaij кофемолка;
- tshiab qag стопорное кольцо подшипника nrog.
Txhawm rau hloov, ua raws li cov kauj ruam no:
- Ncua lub log tsheb nrog lub jack, thiab tom qab ntawd tshem nws, nco ntsoov tso cov nres logntej p em qab qab.
- Tshem lub nruas nres.
Yuav kom mus txog lub qag ncej, koj yuav tsum tau tshem lub nruas nres
- Siv cov плоскогубцы thiab lub hau ntswj, tshem cov pawm nres.
- Siv lub qhov (гнездо) 17 hli, tshem tawm cov qag ncej болты кронштейна.
Lub осей ncej болты yog отвинчены nrog lub qhov (гнездо) 17
- Tshem lub qag ncej ntawm lub qag qag nram qab.
Lub qag ncej yog tshem tawm ntawm nruab nrab ntawm lub back qag los ntawm rub nws ntawm koj.
- Иб туг хнав рис тшо йог муаб тшем таум лос нтавм кев нтксиг иб буксир ме ме чадж нттвж тиаб постукивая люб куаб там нрог раудж. Feem ntau, txhawm rau tshem tawm cov kabmob, koj yuav tsum txiav tawm cov kev txhawb nqa nrog lub tchuab sib tsoo, vim tias qhov chaw zaum ruaj khov ntawm lub ncej оси.
- Feem ntau cov kabmob tsis tuaj yeem raug tshem tawm, yog li nws raug txiav nrog glind .
Txhim kho qhov tshiab
Tom qab tshem tawm cov kabmob, koj tuaj yeem tam sim mus rau повторная сборка:
- Ntxuav lub полуоси ntawm cov rog thiab av thiab.
- Ib буксир tshiab подшипник yog nias mus rau lub qag ncej, том qab uas lub nplhaib tuav yog установлен. Txhawm rau mount lub tom kawg, nws yog ntshaw kom sov nws nrog ib tug паяльная лампа, uas yuav pab tau yooj yim hloov thiab крепление tom qab txias.
