Воздух в системе охлаждения авто может стать причиной больших проблем. Как с этим справится самостоятельно? – K-News

Воздух в системе охлаждения авто может стать причиной больших проблем. Воздушная пробка приведет к неполадкам в работе двигателя, электронных датчиков, термостата и других механизмов. Далее разберемся, как решить вопрос самостоятельно с помощью советов бывалых.

Основная задача системы охлаждения – защита двигателя от перегрева путем максимально эффективного снижения температуры различных механических узлов, а также масла и выхлопных газов.

Охлаждающая жидкость в виде антифриза или тосола проходит по специальным трубчатым каналам и поступает в радиатор, где охлаждается до необходимой температуры.

А если в системе охлаждения двигателя появляется воздух, она дает сбои, которые отражаются на работе мотора.

Существует несколько наиболее распространенных причин появления воздушной пробки:

• Разгерметизация трубок, шлангов, штуцеров при циркуляции жидкости. Чаще всего такая проблема возникает в зимнее время, когда размеры соединений уменьшаются из-за низкой температуры. Как следствие, уменьшается давление в трубках, и происходит подсос воздуха в местах разгерметизации, что напрямую влияет на работу двигателя.
• Ошибки при замене или доливе жидкости. Если жидкость поступает в бачок слишком быстро, то воздух не успевает полностью выйти, и образуется воздушная воронка (достаточно распространенная проблема у неопытных водителей).
• Ошибка в работе воздушного клапана. В данном случае воздух скапливается в системе охлаждения из-за того, что происходит постепенное снижение давления, и клапан начинает подсасывать воздух.
• Пробоины в радиаторах охлаждения или отопления. Очень часто под действием температуры или со временем радиатор повреждается или засоряется, что ведет к неминуемому образованию воздушной пробки. Поэтому нужно постоянно осматривать эти элементы на предмет повреждений.
• Повреждение прокладки ГБЦ. Это характерный признак появления воздуха в системе. Как правило, из-под прокладки начинает сочиться масло, а выхлопная система выдает слишком густой белый дым. При повреждении прокладки антифриз проникает в масло и оседает в картерном отсеке мотора, что при серьезных утечках приводит к образованию большой воздушной пробки и перегреву.

Кроме того, воздушная пробка может возникать из-за неисправного термостата, повреждения различных соединений и патрубков у радиатора охлаждения или у расширительного бачка.

Если вы обнаружили один из вышеперечисленных признаков, рекомендуем немедленно устранить проблему, так как со временем она может привести к полному перегреву двигателя, а это в свою очередь влечет необходимость капитального ремонта.

Как правильно подготовиться к выполнению работ

Прежде чем приступить к выпуску воздуха, необходимо учесть следующие правила. В первую очередеь следует найти место с ровной поврехностью, чтобы поставить свой автомобиль. Это обеспечит легкость и комфортность в процессе проведения ремонтных работ.

Следовательно, чтобы полностью выпустить воздух из системы охлаждения двигателя, следует обзавестись специальными инструментами. Потребуется приобрести пару ключей, крестовую отвертку, чтобы с легкостью снять хомут.

Важно отметить, что приступить к ремонтной работе можно буквально через десять минут после того как остынет ваш автомобиль. Следует также учесть, что мотор не должен быть заведенным, когда приступите к осуществлению действий. После того как будут учтеные все нормы и правила безопасности, можно залезть под капот и снять крышку расширительного бачка. Затем, придется ослабить хомут. Через этот инструмент происходит подача охлаждающей жидкости к агрегату.

Специалист, может, проверить в системе охлаждения газы, избыточное давление, а также уровень жидкости. Но за эту работу, моторист возмет с вас немалое средств. Поэтому предлагаем самостоятельно выполнить работу с помощью наших ценных советов.

При выполнении ремонтных работ, необходимо следить за процессом, чтобы избежать лишних повреждений. Например, следует аккуратно работать с патрубком. Далее, можно свободно удалить воздушную пробку.

Как утверждают, специалисты, процесс удалению воздуха достаточно легок и прост. Для выполнения процедуры, потребуется потратить всего лишь пятнадцать минут. Обратившись в сервис по ремонту автомобилей, потребуется заплатить немалое количество средств. Поэтому лучше внимательно прислушаться к советам специалистов и самостоятельно выполнить действия за считанные минуты.

Итак, после сдвиг хомута, произойдет выход воздуха. В процессе действия можно услышать щипение. Как только произойдет удаление воздушной пробки, из трубок будет течь охлаждающий антифриз. Подобное действие характеризуется выходом воздуха. Соответственно, можно возвратить хомут на место. В процессе осуществления работ, необходимо также проверить работоспособность всей системы охлаждения, чтобы избежать утечек.

Плотно затянув хомут, можно добавить охлаждающий антифриз. Количество жидкости должно доходить до уровня мах. Как только антифриз будет добавлен в расширительный бачок, следует диагностировать отопитель. При нормальной циркуляции воздуха и теплого потока, можно посчитать, что работа выполнена на все 100%.

Как стравливают воздух

Существует и другой метод, который наиболее практичен для агрегата с рабочи объемом 1,6 л. Так как в данном варианте происходит скапливание воздуха в высокой точке. Поэтому удаление воздушной пробки происходит с дроссельного узла.

Соответственно, потребуется воспользоваться пластиковой накладкой, находящаяся на самом агрегате. Придется отвернуть крышку чтобы залить масло. После выполненных действий, потребуется снять все накладки, которые держатся при помощи специального резинового уплотнителя.

Закрыть крышку для залива жидкости, то есть масла, достаточно легко и просто. После того как будет найден шланг, потребуется аккуратно снять хомут. Естественно, следует подуть в патрубок, чтобы полностью вышел воздух. Затем, нужно быстро вставить шланг, чтобы избежать попадания воздуха вовнутрь. Проводя тестирование, можно убедиться в исправности и работоспособности агрегата.

Минимальное попадание воздуха в процессе замены ОЖ

В этом же случае необходимо заполнить агрегат охлаждающей жидкость до уровня мах. После чего придется плотно закрыть крышкой. Следует не забывать о подсоединении шлангов, которые были сняты в процессе осуществления работ.

Таким образом, можно газы, масла и другие соединения больше не будут нагреваться. Не имеет особого значения, будет это газовый или бензиновый мотор. Главное, правильно выполнить действий, указанные в данной статье.

Устраняем проблему – обзор простых способов

Решить проблему можно несколькими способами. Это зависит от конкретной модели авто и причины появления воздуха. Первым делом при наличии кожуха на двигателе снимите его.  Далее найдите трубки от дроссельного механизма, обследуйте их на предмет повреждений, а затем снимите одну из них.

Теперь демонтируйте крышку с расширительного бачка и накройте его неплотной сухой тряпкой, а лучше марлей. После чего продувайте систему до тех пор, пока из шланга не пойдет охлаждающая жидкость.

Этот способ самый простой, он, как правило, решает проблему с воздушной пробкой, когда она возникает из-за ошибки при доливе или заливке антифриза в бачок.

Другой способ заключается в следующем. Запустите мотор и оставьте его греться на 5-10 минут. Затем заглушите двигатель и аккуратно снимите дроссельный шланг. Воздух начнет выходить под давлением антифриза и, как и в первом способе, полностью уйдет. Важно действовать аккуратно, так как температура охлаждающей жидкости при сливе может достигать 100 градусов.

Еще один способ – завезти автомобиль на максимально крутую горку. Далее запустите двигатель и дайте ему поработать несколько минут до полного прогрева. Теперь переведите селектор печки в максимальное положение обдува салона.

Снимите крышку с расширительного бачка, открутите шланг и понемногу выполните подгазовку, одновременно заливая антифриз в бачок до тех пор, пока не исчезнут последние признаки наличия воздуха (как правило, на это указывают характерные воздушные пузырьки в жидкости). Такая система прогона действует эффективно только в том случае, если нигде не нарушена герметичность соединений.

Как не допустить появления воздушной пробки – диагностика узлов

Если, например, у вас полетел термостат, или антифриз пошел в масло и картер, скорее всего, придется менять термостат или прокладку ГБЦ и трубки подвода системы охлаждения. Помните, что любая разгерметизация рано или поздно превратится в серьезную поломку. Если засорен радиатор, или есть пробоина в отопительной системе, необходимо сначала ее устранить, почистить радиатор или провести его замену.

Для нормального функционирования системы охлаждения следует постоянно контролировать уровень жидкости в бачке, который должен быть на максимальной отметке. При этом доливать жидкость в бачок следует медленно, тонкой струей, не допуская появления пузырьков.

Также периодически следите за соединительными патрубками и состоянием радиатора и термостата. Если все патрубки, хомуты, прокладки и штуцеры в порядке, следует подключить компьютер к электронному контроллеру для выявления ошибок, связанных с неправильной работой воздушного клапана.

Возможно, снятие ошибки устранит проблему, и далее можно будет выгнать воздух одним из вышеперечисленных способов.

Воздух в системе охлаждения – это довольно частое и распространенное явление как на авто. Проблему легче всего устранить, если вовремя понять причину и предпринять шаги для ее решения. Затягивать не стоит!

Выходит воздух из расширительного бачка

Воздушная пробка в системе охлаждения авто может стать причиной проблем в работе двигателя, электронных датчиков, термостата и других механизмов. Далее разберемся, как решить вопрос самостоятельно.

1 Почему воздух появляется в системе охлаждения – 5 причин

Основная задача системы охлаждения – защита двигателя от перегрева путем максимально эффективного снижения температуры различных механических узлов, а также масла и выхлопных газов. Охлаждающая жидкость в виде антифриза или тосола проходит по специальным трубчатым каналам и поступает в радиатор, где охлаждается до необходимой температуры. А если в системе охлаждения двигателя появляется воздух, она дает сбои, которые отражаются на работе мотора.

Существует несколько наиболее распространенных причин появления воздушной пробки:

• Разгерметизация трубок, шлангов, штуцеров при циркуляции жидкости. Чаще всего такая проблема возникает в зимнее время, когда размеры соединений уменьшаются из-за низкой температуры. Как следствие, уменьшается давление в трубках, и происходит подсос воздуха в местах разгерметизации, что напрямую влияет на работу двигателя.
• Ошибки при замене или доливе жидкости. Если жидкость поступает в бачок слишком быстро, то воздух не успевает полностью выйти, и образуется воздушная воронка (достаточно распространенная проблема у неопытных водителей).
• Ошибка в работе воздушного клапана. В данном случае воздух скапливается в системе охлаждения из-за того, что происходит постепенное снижение давления, и клапан начинает подсасывать воздух.
• Пробоины в радиаторах охлаждения или отопления. Очень часто под действием температуры или со временем радиатор повреждается или засоряется, что ведет к неминуемому образованию воздушной пробки. Поэтому нужно постоянно осматривать эти элементы на предмет повреждений.
• Повреждение прокладки ГБЦ. Это характерный признак появления воздуха в системе. Как правило, из-под прокладки начинает сочиться масло, а выхлопная система выдает слишком густой белый дым. При повреждении прокладки антифриз проникает в масло и оседает в картерном отсеке мотора, что при серьезных утечках приводит к образованию большой воздушной пробки и перегреву.

Кроме того, воздушная пробка может возникать из-за неисправного термостата, повреждения различных соединений и патрубков у радиатора охлаждения или у расширительного бачка. Если вы обнаружили один из вышеперечисленных признаков, рекомендуем немедленно устранить проблему, так как со временем она может привести к полному перегреву двигателя, а это в свою очередь влечет необходимость капитального ремонта.

2 Устраняем проблему – обзор простых способов

Решить проблему можно несколькими способами. Это зависит от конкретной модели авто и причины появления воздуха. Мы рассмотрим порядок действий, который поможет устранить воздушную пробку на большинстве моделей ВАЗ. Первым делом при наличии кожуха на двигателе снимите его. На моделях ВАЗ 2114 или ВАЗ Приора он крепится крышкой в районе отверстия для долива масла. Далее найдите трубки от дроссельного механизма, обследуйте их на предмет повреждений, а затем снимите одну из них.

Теперь демонтируйте крышку с расширительного бачка и накройте его неплотной сухой тряпкой, а лучше марлей. После чего продувайте систему до тех пор, пока из шланга не пойдет охлаждающая жидкость.

Этот способ самый простой, он, как правило, решает проблему с воздушной пробкой, когда она возникает из-за ошибки при доливе или заливке антифриза в бачок. Другой способ заключается в следующем. Запустите мотор и оставьте его греться на 5-10 минут. Затем заглушите двигатель и аккуратно снимите дроссельный шланг. Воздух начнет выходить под давлением антифриза и, как и в первом способе, полностью уйдет. Важно действовать аккуратно, так как температура охлаждающей жидкости при сливе может достигать 100 градусов.

Еще один способ – завезти автомобиль на максимально крутую горку. Далее запустите двигатель и дайте ему поработать несколько минут до полного прогрева. Теперь переведите селектор печки в максимальное положение обдува салона. Снимите крышку с расширительного бачка, открутите шланг и понемногу выполните подгазовку, одновременно заливая антифриз в бачок до тех пор, пока не исчезнут последние признаки наличия воздуха (как правило, на это указывают характерные воздушные пузырьки в жидкости). Такая система прогона действует эффективно только в том случае, если нигде не нарушена герметичность соединений.

3 Как не допустить появления воздушной пробки – диагностика узлов

Если, например, у вас полетел термостат, или антифриз пошел в масло и картер, скорее всего, придется менять термостат или прокладку ГБЦ и трубки подвода системы охлаждения. Помните, что любая разгерметизация рано или поздно превратится в серьезную поломку. Если засорен радиатор, или есть пробоина в отопительной системе, необходимо сначала ее устранить, почистить радиатор или провести его замену.

Для нормального функционирования системы охлаждения следует постоянно контролировать уровень жидкости в бачке, который должен быть на максимальной отметке. При этом доливать жидкость в бачок следует медленно, тонкой струей, не допуская появления пузырьков. Также периодически следите за соединительными патрубками и состоянием радиатора и термостата. Если все патрубки, хомуты, прокладки и штуцеры в порядке, следует подключить компьютер к электронному контроллеру для выявления ошибок, связанных с неправильной работой воздушного клапана. Возможно, снятие ошибки устранит проблему, и далее можно будет выгнать воздух одним из вышеперечисленных способов.

Воздух в системе охлаждения – это довольно частое и распространенное явление как на отечественных авто, так и на иномарках. Проблему легче всего устранить, если вовремя понять причину и предпринять шаги для ее решения. Затягивать не стоит!

Как много интересных статей написано о термостатах, помпах, радиаторах… А вот расширительный бачок удосужился внимания лишь вскользь. А ведь когда вы отчаянно боритесь с воздушными пробками зимой, чтобы заставить работать печку в машине, или удивляетесь, почему вдруг стрелка на датчике температуры двигателя отчаянно приближается к красной границе или не доходит до рабочей, задумываетесь ли вы над тем, почему так происходит, и что является причиной… Поэтому сегодня мы поговорим о том, какие беды скрываются в расширительном бачке, и как их избежать.

Что представляет из себя расширительный бачок

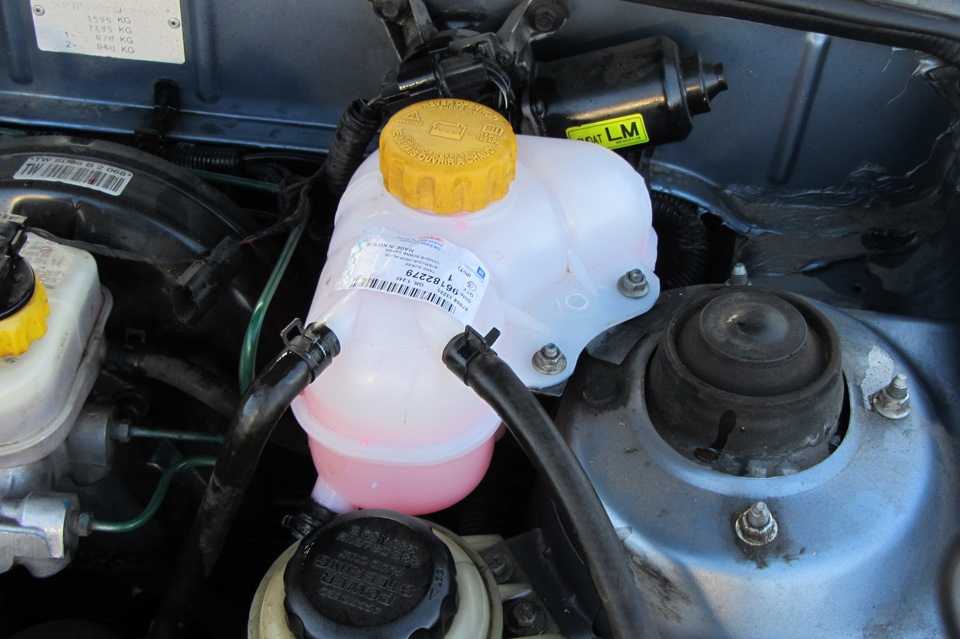

Расширительный бачок с закрытой крышкой Это такой себе пластиковый контейнер с резиновыми шлангами, с датчиком уровня охлаждающей жидкости или без него, а также пропускным клапаном давления, встроенным в пластиковую крышку. Вот с этой самой незначительной на первый взгляд деталью, как крышка с клапаном, мы и будем разбираться.
Зачем она вообще такая нужна? А дело всё в охлаждающей жидкости (ОЖ). Рабочая температура двигателей отечественных производителей, как правило, равна 90-95 С, и чтобы ОЖ не закипала, циркулируя в системе, температура её кипения должна быть значительно выше, примерно 130 С. Поэтому создаются ОЖ изначально с повышенной температурой закипания.
Также очень важным фактором является поддержание повышенного давления в охлаждающей системе двигателя (ОСД), большего чем атмосферное, так как давление является необходимым условием увеличения температуры кипения.
Рабочее давление в ОСД отечественных автомобилей составляет, как правило, 1,0 кгс/см2, а импортных автомобилей – порядка 1,5 кгс/см2. Так как КПД и рабочая температура двигателей импортных авто выше и приравнивается примерно 100-105 С, то и давление в системе должно быть большее.
«А какое собственно отношение к давлению имеет какая-то крышка в расширительном бачке?» – спросите вы. Самое прямое…

Принцип действия крышки расширительного бачка

Расширительный бачок, выпускной клапан. При нагревании двигателя, нагревается и ОЖ. При этом, поскольку СОД абсолютно герметичная, создаётся избыточное давление. Вся СОД начинает расширяться, а лишний воздух скапливается в наивысшей её точке – расширительном бачке. Далее, под воздействием сжатого воздуха выпускной клапан расширительного бачка открывается, и лишний воздух выходит.
При остывании двигателя происходит обратный процесс. Давление в системе падает, и чтобы избежать декомпенсации, то есть понижения уровня давления в бачке ниже атмосферного, открывается впускной клапан и засасывает воздух в систему.
Очень часто бывает так, что водители не уделяют этой маленькой крышечке особого внимания. Вследствие чего происходит постепенное её засорение и даже коррозия. Клапан перестаёт правильно функционировать.

Последствия неправильной работы клапанов крышки расширительного бачка

Если клапан в бачке проржавел и рассыпался, то нарушается герметичность всей СОД. Лишний воздух начинает свободно входить и выходить из системы, образовывая воздушные пробки. Которые, в свою очередь провоцируют перегрев двигателя, разгерметизацию СОД, выход из строя её деталей и неработающую печку зимой.
Если клапан засорён, он так же не будет функционировать. Это приводит к образованию избыточного давления, и, как часто бывает, разгерметизации СОД. При полной её разгерметизации срывает патрубки, что чревато закипанием двигателя. При частичной – текут радиаторы, текут уплотнения, ослабляются хомуты патрубков, выходит из строя термостат и реже помпа т.д.
Правильную работу клапана можно проверить очень просто. Сначала осмотрев его, и если никакой грязи и ржавчины не заметите, тогда просто понажимайте на него пальцем. Когда внутренний пластиковый клапан исправен, вы услышите, поднеся крышку к уху, засасывающий звук при отпускании клапана, и свистящий звук выходящего воздуха при надавливании.
Так что, из всего выше сказанного хотим сделать вывод. Как говорит народная мудрость: «Мал золотник, да дорог». Не стоит пренебрегать такой маленькой, но очень весомой деталью, как крышка расширительного бочка системы охлаждения двигателя. Периодически заглядывая под неё, вам удастся избежать многих последующих проблем.Удачи на дороге!

Жидкостная система охлаждения двигателя является герметичной и представляет собой целый комплекс различных элементов, которые взаимодействуют между собой. Также в зависимости от температуры ОЖ напрямую зависит циркуляция рабочей жидкости по малому или большому кругу.

В этой статье мы рассмотрим причины завоздушивания системы охлаждения двигателя, признаки, которые указывают на то, что в систему попал воздух, а также основные способы удаления воздушных пробок.

Читайте в этой статье

Воздух попал в систему охлаждения двигателя: основные признаки завоздушивания

Для лучшего понимания начнем с общих принципов работы. Пока двигатель холодный, жидкость циркулирует только по рубашке охлаждения (специальные каналы в блоке цилиндров и ГБЦ), не поступая в радиатор. Циркуляцию обеспечивает водяной насос (помпа).

После того, как температура ОЖ достигнет определенного показателя, происходит срабатывание термостата, который открывает большой круг (жидкость проходит через радиатор). Если охлаждения ОЖ при движении по большому кругу недостаточно, тогда автоматически подключается вентилятор охлаждения двигателя (воздушное охлаждение).

Обратите внимание, указанные неисправности могут возникать по разным причинам, то есть двигатель начинает перегреваться не только по причине возникновения воздушных пробок, однако такую вероятность также не следует исключать.

Как и в любой другой жидкостной системе замкнутого типа, воздушные пробки могут привести к тому, что система перестает работать в нормальном режиме. В этом случае также значительно повышается риск перегрева мотора, перестает нормально работать печка.

• Основным признаком образования воздушной пробки является перегрев двигателя. Другими словами, температура растет выше нормы, указатель температуры может подниматься до красной зоны. При этом при проверке уровня ОЖ в расширительном бачке никаких отклонений может быть не выявлено.
• Также в холодное время года водитель может заметить, что теплый воздух в салон практически не поступает, хотя двигатель нормально прогрет. Это также указывает на то, что в системе охлаждения может быть воздух.

Так или иначе, но воздушная пробка не позволяет ОЖ нормально циркулировать по каналам системы охлаждения. В результате нарушенной циркуляции возникают те или иные неполадки. В рамках проведения диагностики системы охлаждения двигателя следует проверить уровень ОЖ в расширительном бачке, а также внимательно осмотреть отдельные участки системы.

Еще отметим, что воздух может попадать через малозаметные трещины в резиновых патрубках, при этом интенсивных течей через эти трещины может и не быть. Обычно такие трещины сразу не видны, однако детальный осмотр или подача воздуха в систему под давлением для проверки позволяет выявить проблемные участки. Также во время проверки следует уделить внимание помпе, проверить работу термостата и вентилятора охлаждения.

Если все в норме, тогда высока вероятность того, что печка не работает и мотор перегревается именно по причине воздушных пробок. В этом случае необходимо предпринять меры и «выгнать» такую пробку из системы охлаждения.

Как убрать воздушную пробку из системы охлаждения двигателя

Итак, начнем с простых автомобилей (старые иномарки, отечественный автопром). На таких авто удаление воздуха из системы охлаждения осуществляется следующим образом:

1. Машину достаточно загнать на эстакаду. Сделать это нужно таким образом, чтобы передняя часть была немного приподнята.
2. Далее на радиаторе нужно открутить специальную пробку, после чего двигатель можно запустить.
3. После нескольких минут работы на ХХ воздух стравливается из системы охлаждения мотора.

При этом данный способ не поможет решить задачу на более современных автомобилях. На подобных ТС система охлаждения полностью замкнутого типа, то есть для развоздушивания воздух нужно «выгонять». Чтобы это сделать, можно пойти двумя путями.

Если этот способ не помог, тогда ослабляется верхний патрубок, который идет от печки. Нужно быть готовым к тому, что начнет вытекать и сам антифриз. Далее двигатель запускается, при этом нужно следить, когда из вытекающей ОЖ пропадут воздушные пузырьки. Их исчезновение укажет на то, что воздушную пробку успешно удалили из системы. Давайте рассмотрим этот способ более подробно на примере модели ВАЗ «Калина».

Перед началом работ следует подготовить ключи для демонтажа пластиковых защитных элементов. Также потребуется наличие отвертки, чтобы отпускать и затем затягивать хомуты.

• Итак, первым делом снимается пластиковая защита. Данная защита на указанной модели ТС прикрепляется к корпусу при помощи шпилек, которые имеют уплотнители из резины.
• Далее с верхнего или с нижнего патрубка нужно снять хомут. Теперь следует открутить крышку расширительного бачка. Если двигатель горячий, соблюдайте осторожность, так как разогретая ОЖ может выплеснуться из бачка!
• Затем горловина бачка накрывается чистой тряпкой. Далее на горловину следует натянуть подходящую трубку из резины. После этого нужно подать немного воздуха в бачок, дунув в трубку. Желательно делать это при помощи компрессора.

• После подачи воздуха в бачок, из патрубка, с которого ранее был снят хомут, должен начать вытекать антифриз. После этого нужно убедиться, что в вытекающей ОЖ нет пузырьков воздуха, затем быстро накинуть патрубок на штуцер, поставить хомут на место и затянуть его. На этом этапе процесс развоздушивания можно считать завершенным.
• Далее потребуется довести уровень ОЖ до нормы (обычно «на холодную» заливается на 4-5 мм. выше отметки «MIN», так как после прогрева ДВС жидкость увеличится в объеме и поднимется до отметки «MAX».

• После этого двигатель можно завести и прогреть. В ряде случаев в рамках этой процедуры нужно немного накрутить крышку расширительного бачка, не затягивая ее. Затем следует дать силовой установке поработать на холостом ходу, периодически поднимая обороты. Данный способ позволит удалить излишки воздуха, которые могли образоваться при доливе жидкости.
• Если все в порядке, крышку можно закрутить плотнее, однако не следует стараться затягивать ее слишком сильно.

Полезные советы

Чтобы с системой охлаждения двигателя не возникало проблем в процессе эксплуатации, а также для продления срока службы составных элементов (помпа, термостат), нельзя использовать вместо антифриза или тосола обычную воду. Также не рекомендуется заливать дистиллированную воду вместо антифриза. Такой водой следует исключительно разбавлять концентрат антифриза или тосола в нужной пропорции.

При этом частый долив только дистиллированной воды для поддержания уровня приводит к тому, что плотность раствора понижается. Это может привести к замерзанию ОЖ в системе в зимний период. Чтобы этого не произошло, нужно проверять плотность ареометром. При необходимости плотность корректируется заливкой неразбавленного концентрата.

Как правило, срок службы антифриза составляет 2-3 года (в зависимости от производителя, качества состава, состояния двигателя и т.д.). Например, попадание газов из камеры сгорания в систему охлаждения, сильный перегрев двигателя, общая загрязненность системы охлаждения, использование специальных герметиков для системы охлаждения типа «стоп-течь» и другие нюансы могут быстро привести свежую ОЖ в негодность.

Радиатор автомобиля также необходимо периодически промывать не только снаружи, но и внутри. Это позволит избавиться от ржавчины, накипи, продуктов распада антифриза или тосола и т.д. Результатом становится максимальная производительность системы охлаждения, что исключает перегревы мотора даже в самых тяжелых условиях, а также эффективная работа печки в зимний период.

Поверка автомобильной помпы системы охлаждения. Основные признаки неисправностей. Диагностика водяного насоса без снятия, дефектовка со снятием с двигателя.

Как часто требуется замена антифриз. Самостоятельная промывка системы охлаждения от грязи, накипи и ржавчины. Средства для промывки системы охлаждения ДВС.

Принцип действия герметика для системы охлаждения двигателя. Когда использовать герметик, на какие результаты рассчитывать. Возможные последствия, советы.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Промывка радиатора системы охлаждения двигателя своими руками. Как и чем лучше промывать радиатор самому изнутри без снятия с машины.Рекомендации.

Ржавчина в системе охлаждения мотора и двигателе: что делать и как удалить загрязнения. Доступные способы очистки системы охлаждения своими руками.

Расширительный бак: что нужно и чего нельзя делать

При нагревании воды пространство, необходимое для каждой молекулы, увеличивается. Любая попытка воспрепятствовать этой экспансии будет встречена огромными силами. Если прочный металлический контейнер полностью заполнить жидкой водой и закрыть от атмосферы, в нем будет происходить быстрое увеличение давления по мере нагревания воды. Если этому давлению позволить расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Для предотвращения такого результата замкнутые гидравлические системы оснащаются расширительным баком. Резервуар обеспечивает «подушку» из воздуха — жидкости с высокой сжимаемостью, которую расширяющаяся вода может вытолкнуть, не создавая значительного повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. Когда вода в системе расширяется, эта «пружина» сжимается. Когда вода остывает и сжимается, «пружина» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в непосредственном контакте. Этот тип расширительного бака обычно подвешивается к потолку технического помещения. Это позволяет воздуху, выпущенному из первоначальной загрузки системы водой, двигаться вверх в резервуар. Пример такого бака показан на Рисунке 1.

Несмотря на свою функциональность, стандартные расширительные баки значительно больше современных расширительных баков мембранного или баллонного типа. Как таковые они дороже, тяжелее и требуют больше места для установки. Если они не оснащены надлежащей арматурой, они также могут со временем наполниться водой и стать «заболоченными». Они редко используются в современных гидравлических системах, особенно в жилых или небольших коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

В настоящее время в наиболее часто используемых расширительных баках для водяных систем отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности бака, когда воздушная сторона находится под давлением, как показано на рис. 2.

Рис. 2 Мембрана из EPDM разделяет воздух и воду в баке

Когда вода в системе нагревается и расширяется в бак , диафрагма деформируется и перемещается в сторону пленной воздушной камеры. Давление воздуха в баке увеличивается, а вместе с ним и давление воды в системе. Однако, если размер бака правильный, повышения давления в системе недостаточно, чтобы открыть предохранительный клапан, даже когда вся вода в системе достигает максимальной температуры.

Размеры мембранных расширительных баков можно определить с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков диафрагменного типа приведена в ссылке 1, а также в ряде других отраслевых публикаций. Ключевые концепции:

1. Повышение давления на воздушной стороне бака для выравнивания статического давления воды в месте расположения расширительного бака и перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Размер резервуара должен быть таким, чтобы давление на предохранительном клапане системы было на 5 фунтов на квадратный дюйм ниже номинального давления открытия клапанов, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже если расширительный бак имеет правильный размер, особенности установки могут повлиять на его способность функционировать должным образом и обеспечить многолетнюю службу.

DOs

Рис. 4 Монтаж расширительного бака мембранного типа

Удобство установки заключается в подключении расширительного бака к гидравлическому трубопроводу рядом с входом в циркуляционный насос. Это сводит к минимуму перепад давления между точкой, где бак соединяется с контуром, т. е. точкой, где давление не меняется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто обеспечивает более тихую работу. Это также увеличивает способность вентиляционных отверстий выбрасывать воздух из системы. На рис. 3 показаны несколько приемлемых вариантов размещения резервуара.

2. Устанавливайте бак вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха из трубопровода на водяную сторону расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха в баке равно статическому давлению, которое будет присутствовать на соединении бака, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда верно или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа в расширительный бак (при условии, что статическое давление 5 фунтов на квадратный дюйм желательно в самой верхней части системы, чтобы обеспечить надлежащее функционирование вентиляционных отверстий). В более высоких трубопроводных системах требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы до того, как жидкость нагреется. Рассчитайте статическое давление на входе в бак по формуле 1.

Формула 1:

Где:

Па = правильное давление со стороны воздуха (psi)
H = расстояние от соединения расширительного бака до верха контура трубопровода (футы)
Dc = плотность «холодной» жидкости в
5 = статическое давление 5 фунтов на кв. дюйм, необходимое в верхней части системы для работы с вентиляцией
144 = константа преобразования единиц измерения

Например: если верхняя часть трубопровода находится на высоте 25 футов над уровнем моря соединения расширительного бака и при условии, что система заполнена водой, правильное давление со стороны воздуха в баке будет:

Возьмите шинный манометр со шкалой от 0 до 30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор. Используйте их для установки расчетного давления со стороны воздуха перед заполнением системы жидкостью.

4. Сделать Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые резервуары выходят из строя, когда в диафрагме возникает утечка. Это обычно приводит к тому, что бак наполняется жидкостью и становится «водяным». Вы можете проверить это, вдавив шток клапана Шредера. Если из бака выходит струйка жидкости, бак подгорел. Резервуары также могут иметь протечки в их тонком стальном корпусе. Единственный вариант — новый бак. Именно тогда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы только для того, чтобы открутить неисправный бак и вкрутить новый.

5. Учитывайте превышение размера: Типичные расчеты размера мембранного расширительного бака определяют минимальный объем бака. Использование бака большего размера, хотя, вероятно, и более дорогого, вполне допустимо. Это уменьшает изменения давления в системе при изменении температуры жидкости.

6. Запланируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление воздуха основаны на предположении, что холодная жидкость используется для заполнения системы в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или в системе снеготаяния, раствор антифриза иногда будет намного холоднее, возможно, даже ниже 0F. Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45°F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможный приток воздуха из поплавкового вентиляционного отверстия. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить достаточное количество жидкости в бак во время повышения давления в контуре, чтобы диафрагма не расширялась полностью внутри бака до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокие коэффициенты расширения по сравнению с водой. Чем выше концентрация антифриза, тем больший объем расширения требуется. Увеличение объема воды, нагретой с 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого с 60°F до 180°F, составляет около 4,5%. Это следует учитывать при выборе размера резервуаров для таких систем, как снеготаяние, солнечная тепловая энергия или других применений, в которых используются растворы антифриза на основе гликоля. Опять же, методы в Ссылке 1 могут приспособиться к этому.

ЧТО НЕ НУЖНО

Как обычно, список всех «Нельзя» по своей сути будет включать противоположное всем «Нельзя». Тем не менее, есть еще несколько «нельзя», которые выделяются.

1. Не сочетайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в системах с открытым контуром любого типа, таких как системы, использующие питьевую воду для переноса тепла к водяным теплогенераторам, которые это плохая идея по ряду других причин. Повышенное содержание растворенного кислорода в воде в системе с открытым контуром по сравнению с системой с замкнутым контуром ускорит коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также относится к системам с замкнутым контуром, в которых используются небарьерные трубы PEX или другие материалы, которые могут способствовать диффузии кислорода в системе. Расширительные баки с внутренней полимерной обшивкой следует использовать в тех случаях, когда могут присутствовать более высокие уровни растворенного кислорода.

Рисунок 5 Расширительный бачок, установленный рядом с гидроразделителем

2. Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидроразделителями. Это позволит грязи, собранной на дне сепаратора, попасть в расширительный бачок. Со временем это может привести к выходу из строя диафрагмы. Если резервуар должен быть рядом с гидравлическим сепаратором, лучше всего установить его через тройник в любой трубе, соединяющейся с нижними боковыми соединениями на сепараторе, как показано на рис. 5.

3. Не перегревайте: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды. При нагреве корпуса резервуара за счет теплопереноса (кондукции и конвекции) давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к протечке редукционного клапана. Можно расположить бак в нескольких футах от того места, где трубка из бака соединяется с системой. Держите резервуар ниже этой точки соединения, чтобы уменьшить миграцию тепла за счет конвекции.

4. Не создавайте несколько точек подключения: Можно использовать два или более расширительных бака с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единую точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы относительно резервуаров.

Рис. 6 Система ремней для крепления корпуса резервуара

5. Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с ½-дюймовых верхних соединений, может легко погнуться в результате случайного удара, например, если кто-то встанет из согнутого положения и ударит бачок. Спросите меня, откуда я это знаю… Если бак должен быть установлен в уязвимом месте, используйте систему ремней, чтобы прикрепить корпус к твердой поверхности, как показано на рис. 6. Некоторые производители расширительных баков предлагают комплекты ремней или другое оборудование для надлежащей поддержки корпус танка.

В дополнение к привязке оба бака имеют изолирующие шарики и достаточно места для доступа к воздушному клапану Шредера внизу. Оба резервуара подключены параллельно к общей трубе, что позволяет использовать единую точку подключения к контуру.

6. Не полагайтесь на совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Мембраны из комбинированного бутилкаучука/EPDM или полностью из EPDM, как правило, совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов. Всегда лучше получить разрешение от производителя резервуара на совместимость жидкости.
Расширительные бачки выполняют простую, но очень нужную функцию. Следуйте этим советам, чтобы заставить их работать так, как задумано. <>

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ НА ЭТОМ ПОСЕТИТЕ: 10 Детали для расширительных баков

Джон Зигенталер, P.E., выпускник машиностроительного политехнического института Ренсселера и лицензированный профессиональный инженер. Он имеет более чем 35-летний опыт проектирования современных водяных систем отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. на сайте www.hydronicpros.com).

Список литературы
1. Современное гидроновое отопление, 3-е изд., Джон Зигенталер, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 2. 3 2. . Energy, John Siegenthaler, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Реклама

Расширительные баки водонагревателя: что нужно знать

Как партнер Amazon, мы зарабатываем на соответствующих покупках. Учить больше.

Расширительный бачок водонагревателя, также называемый тепловым расширительным бачком, представляет собой защитное устройство, предназначенное для защиты бытовой сантехники от теплового расширения. Риск повреждения давлением из-за теплового расширения редко беспокоит водонагреватели без резервуара, но если у вас есть водонагреватель с резервуаром, ваша водопроводная система может подвергаться риску.

Если учесть, что 50 галлонов холодной воды с помощью термального расширения станут как минимум 52 галлонами после нагревания, дополнительные 2 галлона воды больше не поместятся в баке водонагревателя. Здесь на помощь приходит расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя — это просто небольшой бак, который всасывает воду в камеру для снижения избыточного давления в водонагревателе.

В прошлом, когда вода увеличивалась, это не было проблемой, несколько лишних галлонов просто утекали обратно в городское водоснабжение. Но сегодня расширенной воде некуда деваться, потому что действующие правила водопровода запрещают ее попадание в городскую систему, где она может загрязнить водопроводную систему.

С установленными обратными клапанами и обратными клапанами ваши водопроводные трубы, водонагреватель и даже некоторые бытовые приборы должны выдерживать повышенное давление, вызванное тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая водонагреватель. Это может быть даже причиной разрыва трубы!

Расширительный бак водонагревателя Watts DET-5

Watts DET-5 имеет идеальный размер для водонагревателей на 50 галлонов.

Подробнее

Принцип работы расширительного бака

В расширительном баке находится воздушная камера под давлением, которая поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению нарастать, избыточная вода попадает в расширительный бачок.

Когда в доме открывается кран (или вода остывает), вода из расширительного бака возвращается в систему горячего водоснабжения. В расширительном бачке только вода переливается. Он не хранит воду на постоянной основе.

Посмотреть видео

Зачем нужен расширительный бак?

Ехать без расширительного бачка водонагревателя рискованно. Хотя многие водонагреватели не имеют расширительного бака, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов. Как вы можете себе представить, переливающаяся через край горячая вода также может просачиваться через клапан T&P и вызывать серьезные повреждения водой.

Даже если компоненты не ломаются сразу и протечки не возникают, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы водонагревателя, не говоря уже о том, что его компоненты могут изнашиваться раньше, чем ожидалось.

Поиск подходящего расширительного бака водонагревателя

Установка расширительного бака на водонагреватель — это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до расширительных баков, универсального варианта не существует.

Как правильно подобрать размер расширительного бака

Выбор правильного размера относительно прост. Необходимо принимать во внимание два основных фактора:

• Объем водонагревателя — Эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
• Давление воды в домашнем хозяйстве  — Давление воды, измеренное в psi (фунтах на квадратный дюйм) в водопроводе вашего дома, можно измерить с помощью манометра. Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Тем не менее, есть еще один вариант – обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды выше 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Манометр для воды

Этот манометр для воды поставляется с адаптерами, позволяющими измерять давление воды в нескольких местах.

Узнать больше

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно выбрать расширительный бак для водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Source: Pexuniverse

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше всего обратиться к специалисту. Они могут выехать и сделать необходимые расчеты и даже установить вам расширительный бачок.

Расширительный бак Amtrol

Компания Amtrol производит отличный расширительный бак водонагревателя на 2 галлона.

Узнать больше

Что произойдет, если расширительный бачок окажется неподходящего размера?

Приобретение терморасширительного бака нужного размера очень важно, но если вы сомневаетесь, лучше ошибиться в пользу большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все же сможет безопасно обрабатывать дополнительную воду. Однако слишком маленький резервуар может привести к открытию предохранительного клапана температуры и давления, чтобы сбросить избыточное давление.

Как установить расширительный бачок

Если у вас есть навыки механики и вы любите заниматься своими руками, вы сможете установить расширительный бачок самостоятельно. Или же вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

• Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление превышает 80 фунтов на квадратный дюйм, установите редукционный клапан.
• Проверьте давление воздуха в расширительном бачке с помощью манометра.
• Отрегулируйте давление воздуха в расширительном баке так, чтобы оно соответствовало максимальному давлению воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
• Установите бак на линию холодной воды (подробности см. в видео).
• Откройте кран и дайте ему поработать до тех пор, пока не появится постоянный поток воды. Это удалит любой захваченный воздух в резервуаре.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют, чтобы вы или лицензированный специалист ежегодно выполняли плановое техническое обслуживание.

Почему необходимо обслуживание расширительного бака?

Расширительный бак имеет внутреннюю камеру, разделяющую воздух и воду. В результате процесса, называемого «диффузией», из мочевого пузыря будет выходить воздух. Утечка часто может быть со скоростью 1 фунт на квадратный дюйм в год, что достаточно, чтобы изменить ситуацию всего через 12 месяцев.

Если внутренний баллон разорвется, расширительный бачок наполнится водой и не будет слит должным образом. Когда это произойдет, вам нужно будет купить еще один расширительный бачок, так как нет возможности починить мочевой пузырь. Средний срок службы терморасширительного бака составляет 6 лет при условии его правильной установки.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для осмотра расширительного бака, он применит следующие шаги:

• Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
• Снимите колпачок со штока клапана на расширительном бачке и прикрепите манометр для шин. Давление должно быть выше 75 psi.
• Если давление воздуха в баке отсутствует, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
• Если внутри бака есть давление, вам необходимо проверить давление воды.
• Расширительный бак и давление воды должны быть одинаковыми. Если это не так, вам нужно будет использовать ручной насос, чтобы добавить воздух в расширительный бачок.

Однако, если вы ищете быстрый и простой способ проверки вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если воздух с шипением выходит при нажатии на клапан, баллон в рабочем состоянии. Но если вместо этого капает вода, скорее всего, мочевой пузырь лопнул, и вам нужно купить новый.

Проверка давления в фунтах на квадратный дюйм

Убедившись, что баллон в хорошем состоянии, вы захотите проверить давление в psi в баке. В вашем руководстве по эксплуатации будет указан правильный psi для вашего танка. Вы можете записать этот номер на баке, чтобы вам не пришлось искать его снова в будущем.

Измерьте давление в шинах с помощью манометра. Если psi слишком высокое , вы можете просто выпустить немного воздуха, нажимая на клапан до тех пор, пока не выйдет достаточное количество воздуха. Если пси слишком низкий , вам нужно добавить немного воздуха с помощью шинного насоса.

При добавлении воздуха мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора. Воздушный компрессор может легко разорвать мочевой пузырь.

Смотреть видео

Распродажа

WATTS WATER TECHNOLOGIES GIDDS-1030401 Питьевая…

Терморасширительный бак Amtrol ST-12

PROFLO PFXT5 PROFLO PFXT5 2 галлона Тепловая.
