Где находится резистор печки ВАЗ 2114: схема, фото

В зимнюю пору года, когда на улице минусовая температура, водители для обогрева салона включают печку. При этом отопительная система на автомобилях, в том числе и на ВАЗ-2114, состоит из нескольких узлов и элементов. Соответственно, иногда некоторые из них в процессе эксплуатации выходят из строя – в силу тех или иных причин. Отопитель в зимнее время обязательно должен работать нормально – дискомфорт водителя за рулем зачастую становится причиной разного рода происшествий на дорогах. Поэтому с устранением неполадки затягивать не стоит.

Для начала давайте обрисуем в общих чертах, как устроена печка «четырнадцатой». Здесь все достаточно просто – точно так же, как и на предшественнице ВАЗ-2114 – «девятке». Вот основные детали отопительной системы «четырнадцатой»:

• радиатор;
• краник;
• вентилятор;
• переключатель, регулирующий поток воздуха.

Как видим, здесь действительно нет ничего сложного. Теплый воздух подается в салон через специальные заслонки. При этом мощность работы вентилятора контролируется с помощью специального резистора. Проблемы с ним приводят к тому, что при первом и втором положении переключателя печка не работает.

Из-за особенностей конструкции водителю в такой ситуации приходится достаточно долго ждать, пока в салон автомобиля начнет поступать долгожданное тепло.

Читайте также: Где находится датчик скорости ВАЗ-2114

От 2 спирали с разным сопротивлением – 0,23 и 0,82 Ом. Давайте рассмотрим немного более детально, какую же роль отвели этой детали конструкторы. Итак, при включении вентилятора в первое положение, ток подается через обе спирали. Еще один щелчок – и электричество уже идет по одной, с меньшим сопротивлением. Если включить вентилятор на третью скорость, то ток будет уже подаваться на моторчик напрямую, минуя резистор.

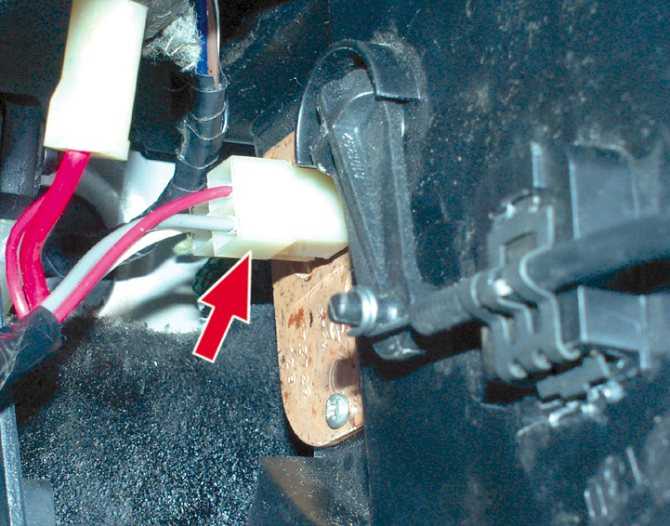

Соответственно, если у вас не работают первые два положения, значит, проблему следует искать именно здесь. В этой связи возникает вопрос, где же находится резистор печки на ВАЗ-2114. Долго искать его не придется. Конструкторы расположили резистор над педалью акселератора. Добраться к нему можно без особых проблем. Стоит отметить, что сам резистор выходит из строя достаточно редко. Чаще всего проблемы с резистором возникают после обгорания контактов или из-за оплавившейся колодки на 3 наконечника. И в первом, и во втором случае неисправность устраняется достаточно просто. Следует просто зачистить контакты, или приобрести и установить новую колодку.

Давайте рассмотрим немного детальнее процедуру замены резистора. Делать это придется, если проблема именно в нем. Снимаем расположенную слева накладку консоли приборной панели. Далее нужно отсоединить от резистора провода, и открутить саморез, которым он крепится. После этого осталось вынуть деталь и осмотреть ее. Можно воспользоваться мультиметром, проверив резистор на обрывы. При обнаружении таковых – покупаем новый, а затем устанавливаем его на место. Процесс монтажа устанавливается в обратном описанному выше порядке. Как видим, здесь действительно нет ничего сложно. Проблему вполне реально устранить самостоятельно, не тратя лишних денег на посещение автосервиса.

Кстати, при проблемах с вентилятором рекомендуется также проверить и отвечающий за его работу предохранитель. В принципе, при любых проблемах с электроприборами опытные водители советуют заниматься поиском неисправностей по пути наименьшего сопротивления, двигаясь от простого к сложному. Соответственно, первым делом следует проверять предохранители. Причем если они выходят из строя достаточно часто, нужно будет внимательно осмотреть всю проводку.

Читайте также: Ошибка 1602 на ВАЗ-2114: причины

При возникновении проблем с отоплением, следует осмотреть 40-амперный предохранитель, имеющий обозначение F7. Он отвечает не только за работу вентилятора печки, но и за электродвигатель омывателя фар, освещение перчаточного ящика, обогрев заднего стекла и прикуриватель. Соответственно, если все перечисленное выше также работает нормально, значит, проблема действительно в F7. Чтобы устранить проблему, его нужно просто заменить новым.

Расположение реле, резистора и предохранителя печки ВАЗ-2115

Опубликовано: 02.03.2017Рубрика: Воздушная системаАвтор: Администрация сайта

Содержание

1. Введение
2. Расположение различных элементов обогревательного приспособления
3. Реле зажигания
4. Резистор
5. Предохранитель
6. Заключение

Введение

Монтажный блок нового образца ВАЗ-2115

Отопительный агрегат играет огромную роль в любом транспортном средстве, от него зависит не только комфорт передвижения, но и безопасность находящихся в салоне пассажиров и водителя. Исправная печка не только прогревает салон, но и предотвращает образование обледенений на стёклах. Порой из-за совершенно не значительной детальки обогревательное устройство перестаёт функционировать так, как полагается. Чтобы найти истинную причину неисправности, некоторые автомобилисты тратят по несколько часов, проверяя поэтапно все составляющие приспособления. Некоторые элементы системы имеют маленький размер, ввиду чего найти их сразу не получается. Разберёмся с тем, какой предохранитель отвечает за печку ВАЗ-2115 и где он находится. Вместе с тем узнаем о расположении реле и резистора отопителя.

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена. Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью.

Резистор

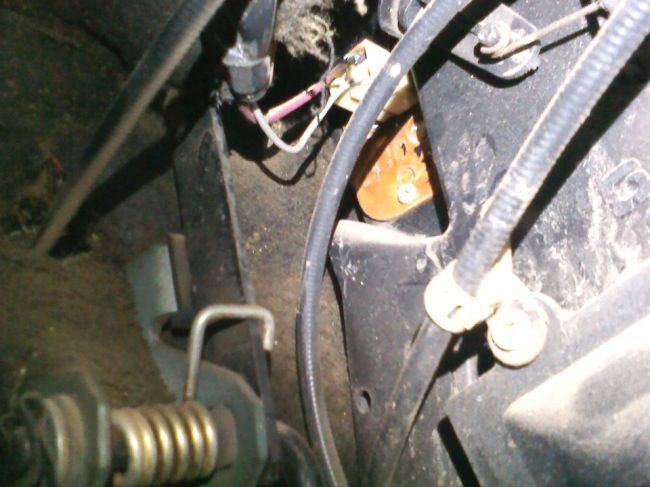

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела. Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку.

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

Заключение

При грамотном подходе любой заинтересованный в собственноручном ремонте отечественного ВАЗ-2115 может разобраться с устройством отопителя, узнать о том, какой элемент или предохранитель отвечает за обогревающий салон прибор. Если автомобилист будет знать местоположение всех важных узлов и компонентов отопительного агрегата, он сможет с точностью и быстротой выявить причину неисправности печки и устранить любую существующую проблему.
