Метка (риска) на маховике двигателя автомобиля, как найти?

При установке момента зажигания, замене ремня привода ГРМ на автомобилях ВАЗ 2108, 2109, 21099 нужно выставлять коленчатый вал двигателя в определенное положение по специальным установочным меткам.

Одна из его установочных меток — метка (риска) на маховике.

Очень часто ее трудно найти по целому ряду причин. Поэтому покажем наглядно где находится эта метка, как она выглядит и как ее выставить. В качестве «подопытного» будет использоваться карбюраторный двигатель 21083 автомобиля ВАЗ 21083 (21093, 21099).

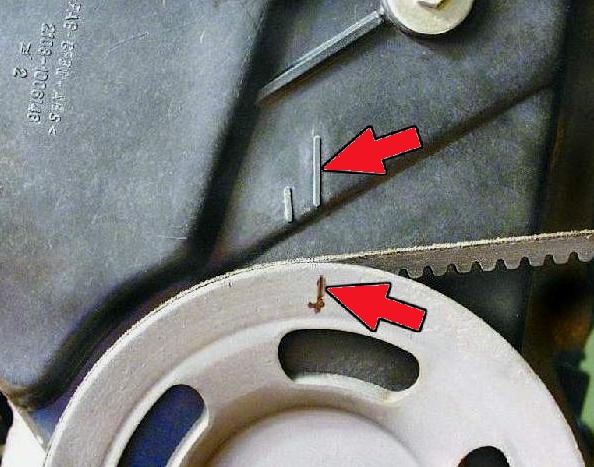

Метка (риска) на маховике двигателя автомобиля

1. Где находится установочная метка на маховике двигателя?

На автомобилях ВАЗ 2108, 2109, 21099 эту метку можно увидеть в картере лючка сцепления двигателя. Обычно лючок закрыт резиновой заглушкой. См. фото в начале статьи.

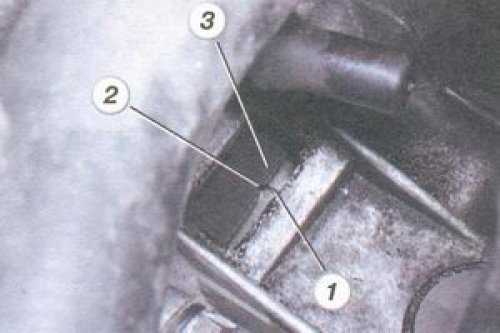

2. Как выглядит метка на маховике двигателя 21083?

Метка на маховике представляет собой длинную тонкую риску поперек маховика. Причем только маховика, но не зубчатого венца.

3. Как найти метку на маховике?

В идеале, для того чтобы найти метку на маховике нужно совместить метку на шкиву распредвала и выступ на задней крышке привода ГРМ. После чего метка на маховике должна быть видна в лючке картера сцепления, напротив шкалы углов опережения зажигания. Если не видна, нужно еще раз провернуть шкив распредвала (на 360 гр) и тогда она будет видна уже наверняка.

Шкив распредвала нужно поворачивать вращая коленчатый вал за зубцы маховика шлицевой отверткой в лючке картера сцепления. За болт крепления шкива поворачивать нельзя.

В некоторых случаях метка на маховике может быть скрыта слоем грязи или (и) масла, либо съедена коррозией. Обнаружить ее в таком случае поможет только тщательный досмотр. Для поиска необходимо вооружиться фонариком, шлицевой отверткой и тряпкой с растворителем.

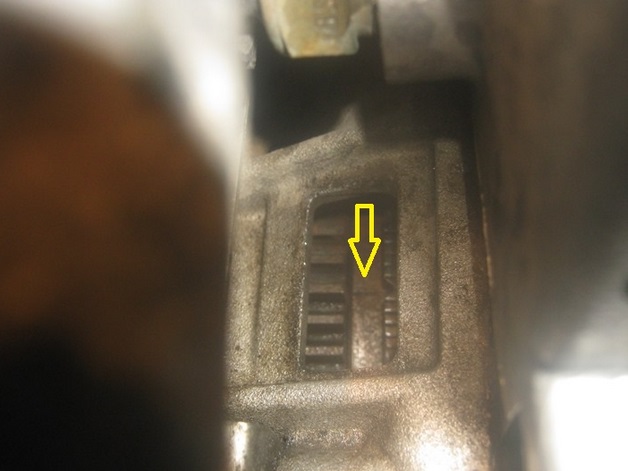

Трудно различимая метка на маховике двигателя автомобиля ВАЗ 2108, 2109, 21099

hr>
По сантиметру поворачиваем маховик за шлицы зубчатого венца отверткой. Тщательно протираем его поверхность тряпкой смоченной растворителем и ищем метку.

Иногда во время ремонта двигателя, маховик устанавливают неправильно. При совмещении других установочных меток метка на маховике оказывается внизу, а не вверху и не видна. Эту особенность так же следует учитывать при ее поиске.

4. Как правильно выставить метку на маховике?

Для правильной установки ремня ГРМ, при выставлении начального угла опережения зажигания или для регулировки клапанов нужно установить поршни первого и четвертого цилиндра в верхнюю мертвую точку (ВМТ). Этого можно достигнуть только совместив три пары установочных меток. В таком случае будут совмещены метка на шкиву распредвала и метка-выступ на задней крышке привода ГРМ, метка на шкиву коленчатого вала и метка на корпусе масляного насоса, метка на маховике и середина треугольного выреза шкалы градусов в лючке картера сцепления.

Вращая маховик отверткой за шлицы добиваемся совмещения всех трех пар меток. При этом метка — риска на маховике должна находится напротив середины треугольного выреза шкалы градусов в лючке картера сцепления. Подробнее «Метки ГРМ двигателя 2108, 21081, 2103».

Примечания и дополнения

— Если установочные метки (в частности метка на маховике) выставлены неправильно. будет нарушено необходимое взаимное положение коленчатого и распределительного валов двигателя. В результате возникнет ряд неисправностей, связанных с нарушением фаз газораспределения. Например, двигатель не будет запускаться, будет троить, стрелять в глушитель или карбюратор. См. «Признаки смещения фаз газораспределения двигателя автомобиля».

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

— Неисправности маховика двигателя автомобиля

— Не тянет карбюраторный двигатель, причины

— Неисправности газораспределительного механизма (ГРМ) двигателя автомобиля

— Как рассухаривать клапана двигателя автомобиля

— Корпус подшипников распредвала двигателя 2108 (21081, 21083) автомобилей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Двигатели ВАЗ.

Автомобили ВАЗ » при совмещении меток шкивов не заводится двигатель — вопрос по двигателю ВАЗ

Вопрос:

ваз 21093 карб. хотел решить проблему неустойчивых оборотов (т.к. все системы зажигания и питания проверил и поменял). увидел что при совпадении меток коленвала метки распредвала не совпадают. обрадовался что нашел причину, но при выставлении меток на моховике (вмт 1,4цилиндров, проверял выкручиванием свечи) и меток на шкиве распредвала двигатель не завидится еб..ся до 5 утра, даже новый трамблер поставил и пытался зажигание выставить, без результата. оказалось нужно было снять ремень грм и градусов на 30 повернуть распредвал по ходу его движения. ЧТО ЗА ХРЕНЬ??? причем работает до сих пор. хотя и обороты немного виляют. В ЧЕМ ПРИЧИНА???

Ответы:

— не должно такого быть,ты или не те метки совмещал или метки от фонаря нанесены

— я сам в шоке. все по букварю. думал что шкив распредвала свернуть, но это вроде единое целое

— фотографии шкивов и меток в студию. Будем сравнивать со штатными.

— Шкив на распредвалу надет. Может шпонку обрезало и провернуло шкив?

— Если вы повернули распредвал на 30 градусов,то меняли ли положение трамблера???Если нет то как он у вас стоял до этого??(трамблер)

— рассказываю. изначально старый трамблер стоял в положении +1. затем заметил несовпадение меток. выставил как надо и поменял трамблер — хрен завелась. «покрутил» трамблером. тоже все тихо. думал проблема в трамблере, поставил обратно старый, хрен. значат дело в метках. долго дрюкался пока не нашел удачное положение шкива распредвала(задолбался ГРМ снимать-одевать и метку на маховике выставлять) и все стало как раньше. заработало. поставил трамблер новый в такое же положение как и старый +1. вот думаю свернут шкив распредвала.Сообщение отредактировал Ruhha: 21 Февраль 2012 — 09:18

— Шкив КВ можно только в одном положении надеть на КВ. А маховик может быть прикручен к КВ как попало. Поэтому в первую очередь ориентируйтесь по меткам на шкиве КВ. Можно выкрутить свечу на 1м цилиндре, засунуть в свечное отверстие масляный щуп для контроля, и выловить ВМТ. После этого сверьте метки на шкиве КВ и маховике, уверен, что на маховике метка будет не на месте. Затем выставляйте по метке РВ и одевайте ремень.

— во как!!с чего вы это взяли??

— У меня, например, метка на маховике не совпадает с реальным ВМТ. Скорее всего маховик когда-то снимался (при капиталке например), его положение относительно КВ не запомнили и прикрутили наобум. А шкив КВ закручивается только в одном положении, по другому его прикрепить не получится.Много у кого видел, что метка на маховике сбита подобным образом.

— маховик можно перевернуть на 180гр

— именно так и не как иначе его поставить не получится. Тогда метки грм уйдут на 90 градусов.соответственно зажигание выставлять по 2 или по 3 цилиндру

— и на хрена такой гимор? а шкиву на колене религия не позволяет?

— Да и маховик не поставить как попало, на нём отверстия асимметрично сделаны! Если маховик фейк какой-нить, тогда метки на нем ни о чём… А на распреде шкив на шпонку одевается, если провернуло, по-любому видно будет…Дополнительно метки ВМТ нанесены на зубчатом шкиве коленвала (точка) и крышке масляного насоса (треугольный вырез). Метки ВМТ видны только при снятом шкиве привода генератора.

— ещё раз повторю,маховик на зубиле легко ставится на 180гра метка есть не только на шестерне но и на шкиву

— +100 Сталкивался раз

— для того чтобы выставить вэмэтэ по шкиву, надо одевать пластмассовую защиту ремня ибо на ней есть метка (та которая длинная) чтобы потом ее опять снимать. Проще все-таки отвинтить шкив и по шестерне. Мое мнение.Автор,шестерня РВ врядли прокрутилась, для этого должна быть срезана шпонка кторая там есть. Это вряд ли. Может быть метка на этом самом шкиве быть насверлена через одно место, учитывая качество отечественного автопрома.Мне кажется, здесь порядок действий следующий: Совместить шкив колена с трехугольным вырезом на насосе, одновременно контрольровать ВМТ из свечного отверстия. Заглянуть в лючок коробки, посмотреть что там с меткой маховика. Затем смотрим на РВ, а точнее кулачки 1-го цил, они оба должны «смотреть» вверх (оба клапана закрыты, это конец такта сжатия в 1-м горшке). Вот при этом положении должны примерно совпасть ВСЕ (может быть кроме маховика) метки +- немного…Дальше будет видно что к чемуА маховик да, на 180 град может быть.Сообщение отредактировал avalon32: 22 Февраль 2012 — 03:57

— И у меня тоже маховик стоит на 180 градусов я никогда на его метку и не смотрел только по меткам на коленвале и распредвале.. на зубчатом шкиве коленвала сдел метку намного больше чтоб её отлично было видеть при снятой крышке ремне распредвала..и небыло никогда никаких проблем..

— avalon32защиту ставить не надо Т.К метки шкива и шестерни совпадают

— serii1234, зато у автора темы проблемы…кстати,а зажигание как выставляешь?zhenek7108, не обращал внимания, но в любом случае, с чем совмещать метку на шкиве, если ответная метка на защите? А вообщ неважно как находить ВМТ, или по шкивам или по маховику, просто чтобы разобраться в проблемке этой темы,думаю что лучше это сделать по шестерне

По материалам Лада форума: lada-forum.ru
