Время впрыска, фактор нагрузки и цикловое наполнение. » Motorhelp.ru диагностика и ремонт инжекторных двигателей

Способность двигателя преобразовывать команды водителя в изменение скорости движения автомобиля, является важнейшим свойством двигателя. Каким образом это достигается? Рассмотрим наиболее широко распространенный случай, когда водитель, управляет положением педали акселератора, физически связанной с дроссельной заслонкой. Как известно управление мощностью двигателя возможно путем изменения количества рабочей смеси поступающей в цилиндры двигателя. Количество подаваемого топлива в цилиндры регулируется временем открытого состояния форсунки (время впрыска). Для понимания процессов происходящих в двигателе приведу 3 примера.
1. Холостой ход. Скорость вращения двигателя 880 об/мин. Расход воздуха 9 кг/ч. Время впрыска 3,7 мс.

2. Автомобиль стоит на месте. Угол открытия дроссельной заслонки 8%. Скорость вращения двигателя 4700 об/мин. Расход воздуха 45 кг/час. Время впрыска 3,7 мс.

3. Автомобиль едет в гору. Угол открытия дроссельной заслонки 30%. Скорость вращения двигателя 3000 об/мин. Расход воздуха 120 кг/час Время впрыска 20 мс.
От чего зависит время впрыска? Почему в одном случае при высоких оборотах маленькое время впрыска, а в другом случае при более низких оборотах время впрыска в разы больше? Здесь все дело в количестве поступившего воздуха в цилиндры в расчете на один такт работы двигателя. Эту величину принято называть цикловым наполнением. В случае, когда к двигателю не приложена нагрузка, даже при больших оборотах во впускном коллекторе создается давление ниже атмосферного (разряжение, чтобы было понятно) величиной около 30 кПа. Когда двигатель работает под нагрузкой, дроссельная заслонка открыта на большую величину, соответственно давление во впускном коллекторе выше и наполняемость цилиндров свежим зарядом топливной смеси гораздо больше, соответственно время впрыска будет тоже больше.
Вот что пишет Гирявец по этому поводу:
Величина циклового наполнения Gвц [мг/цикл] характеризует количество воздуха поступившего в цилиндр двигателя в процессе впуска, является одним из первичных управляющих параметров, определяющим возможный характер протекания paбочего цикла. Цикловое наполнение можно определить как количество воздуха, поступившего в цилиндр двигателя из впускной системы в конкретном рабочем цикле или при yстановившемся положении режимной точки, пренебрегая неравномерностью распределения воздуха по цилиндрам двигателя, как долю одного цилиндра в общей массе воздуха Mgв поступившей в цилиндры двигателя за рабочий цикл, соотнесенную с тактностью работы двигателя:

Где:
Gbc — величина циклового наполнения.
Mgb — общая масса воздуха поступившей в цилиндры двигателя
i – тактность двигателя
n — частота вращения коленчатого вала двигателя [мин -1]

Блок управления двигателем рассчитывает цикловое наполнение (мг/такт) цилиндра воздухом из расчета общего количества воздуха, поступившего в двигатель в соответствии с оборотами коленчатого вала. После этого рассчитывается количество топлива (цикловая подача топлива, мг/такт), которая должна попасть в цилиндр через форсунку.

Некоторые блоки, такие как январь 5.1 и 7.2 показывают этот напрямую параметр, а другие отображают относительное наполнение (например Bosch 7.9.7) и пересчитывают в фактор нагрузки. Но суть остается одна – чем больше нагрузка приложена к двигателю, тем больше будет цикловое наполнение и соответственно время впрыска.

Современные системы впрыска топлива, такие как Bosch 7.9.7, при расчете времени впрыска топлива форсункой учитывают множество факторов, такие как температура охлаждающей жидкости и воздуха, адаптационные коррекции, нагрузка на двигатель и др. Схема расчета времени впрыска приведена на рисунке ниже.

Расчет параметров нагрузки на двигатель электронного блока управления Bosch 7.9.7 ведется по формуле, приведенной на рисунке ниже.

Относительное наполнение – это отношение действительного количества свежего заряда смеси, поступившего в цилиндр двигателя к тому его количеству, которое могло бы поместиться в рабочем объеме цилиндра при атмосферном давлении и температуре.
Поскольку цикловое наполнение рассчитывается исходя из общей массы воздуха, поступившей в двигатель, далее мы рассмотрим какими методами можно измерить расход воздуха.

Если представить принцип работы двигателя как воздушного насоса, то будет проще понять, что самое главное в работе системы управления двигателем – это расчет количества воздуха поступившего в цилиндры. Именно на основании этих данных будет произведена дозированная подача топлива к поступившему во впускной коллектор воздуху, для того чтобы смесь как можно точнее соответствовала заданному составу.
Как измерить количество воздуха, поступившего в цилиндры двигателя?
Существуют несколько методов:
1. Дроссель – обороты. Зная количество оборотов двигателя и величину открытия дроссельной заслонки можно рассчитать количество воздуха, поступившего в двигатель. Этот метод не отличается точностью, поэтому системы впрыска данного типа обязательно оснащались обратной связью по датчику кислорода для коррекции состава смеси. Часто этот тип впрыска можно встретить на недорогих автомобилях концерна Volkswagen 80-90 гг. выпуска.
2. По датчику абсолютного давления (дад или map sensor). Зная величину разряжения (абсолютного давления) во впускном коллекторе также можно произвести расчет количества воздуха, поступившего в двигатель. Дад обязательно дополнялся датчиком температуры воздуха, так как плотность воздуха при различной температуре сильно отличается. Системы впрыска с дад нашли широкое распространение во всем мире из-за дешевизны и надежности. Для примера – почти все автомобили Daewoo работают по этому методу. Однако новые нормы экологичности стандарта Евро-4 и выше заставляют конструкторов автомобилей применять более точные методы расчета поступившего воздуха.
3. И этим методом является непосредственное измерение массы поступившего воздуха с помощью датчика массового расхода воздуха. Самый точный метод на сегодняшний день. Для примера можно привести автомобили ВАЗ, которые оснащаются этим датчиком.

Многие начинающие диагносты недооценивают важность показаний сканера по цикловому и относительному наполнению при диагностике двигателя. Далее рассмотрим какую полезную информацию несут в себе эти параметры.

Как правило, при возникновении каких –либо неисправностей, связанных с механикой двигателя, цикловое наполнение и нагрузка возрастают. Особенно это заметно на холостом ходу. Но прежде чем копать глубже, проверьте датчик массового расхода воздуха на предмет соответствия показаний норме, поскольку расчет циклового наполнения производится непосредственно с его показаний. При аварии датчика, Эбу берет данные по цикловому наполнению из таблицы, например такой:

Допустим вы заметили, что нагрузка на двигатель заметно больше, чем должно быть ( при условии отсутствия нагрузки от навесного оборудования, таких как кондиционер, генератор, гур и т.д.). Что в первую очередь надо проверить:
1. Пожалуй самая распространенная причина – смещение фаз газораспределения. Проверьте совпадение установочных меток.
2. Смещение угла опережения зажигания в более позднюю сторону. Проверьте задающий диск или отрегулируйте уоз для систем зажигания с трамблером.
3. Зажатые клапана (для двигателей с регулировкой зазоров клапанов).

Отмечу еще, что любая из перечисленных причин вызовет повышенный расход топлива, который напрямую связан с нагрузкой на двигатель.

О длительности впрыска. Открываем Америку: service_193 — LiveJournal

?

Categories:

• Авто
• Животные
• Финансы
• reacceptAll()»> Cancel

Все-таки любопытная штука — эта ваша система управления впрыском. Некоторые вещи осознаешь, как жираф, только через несколько лет ковыряний, и вообще случайно.
Вот достался мне тут один мультимарочный сканер на тест, начал смотреть на разных машинах всякое по заводскому протоколу. Ну, потому что по стандартному OBD я уже утомился смотреть, скучно.

Так вот, на Mitsubishi Outlander XL доступен по заводскому протоколу такой параметр, как длительность впрыска форсунок. Причем если на каких-то машинах доступно время впрыска каждой форсунки индивидуально, то здесь нет, только один параметр. Не знаю, как это соотносится с индивидуальным временем впрыска для каждой форсунки или хотя бы для каждого банка форсунок (там V6), но лямбда-зондов там точно по одному на каждый банк, а значит, хотя бы по банкам время впрыска индивидуальное.

Ну и вот. Искренне я думал до недавнего времени, что при увеличении оборотов и длительность впрыска увеличивается. Ну а чо, топлива же больше надо? Надо. Ну и вот.

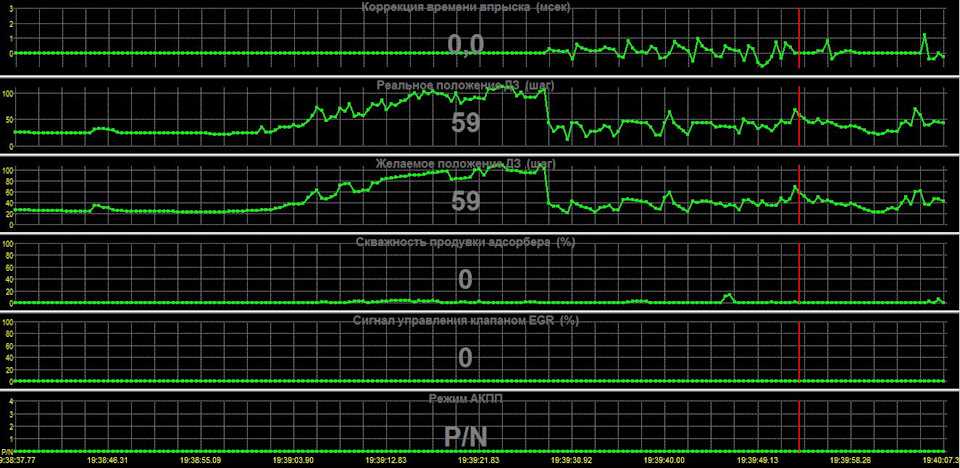

И только посмотрев на этот график, стал кое-что осознавать:

Логично, в целом. Сколько оборотов ни дай — а воздуха в цилиндр не поместится больше, чем объем этого самого цилиндра. С турбомоторами ситуация, возможно, другая (кстати, надо найти на пробу), так как от оборотов зависит давление турбины, но это другой разговор. А с атмосферниками в целом логично, что форсунки льют столько же, чтобы сохранить стехиометрическое соотношение (14.7:1), просто делают это чаще.

А вот на мощностных режимах смесь намеренно переобогащается, чтобы машина ехала пободрее. Поэтому при резкой прогазовке на ХХ действительно длительность впрыска увеличивается, причем до каких-то немеряных величин:

Теперь список задач на ближайшее время — понять, как выглядит длительность впрыска под нагрузкой (при разгоне, при постоянной скорости), и на турбомоторе.

Что интересно — мне, в целом, хватает знаний, чтобы составить обоснование для наблюдаемого факта. Но вот предсказать поведение, исходя из знаний, пока получается не очень. Учитывая остальной мой жизненный и инженерный опыт, создается впечатление, что это проблема вообще всех инженерных вопросов.

Интересно, существует ли какой-нибудь открытый документ, описывающий такие вещи в подробностях? «Логика поведения систем управления впрыском. Скандалы, интриги, расследования» или что-то подобное?
