LM358 и LM358N datasheet, описание, схема включения

Самый популярный двухканальный операционный усилитель LM358, LM358N. Операционник относится к серии LM158, LM158A, LM258, LM258A, LM2904, LM2904V. Имеет множество схем включения, аналогов и datasheet.

Микросхемы LM358 и LM358N идентичны по параметрам и отличаются только корпусом.

Вам будут интересны даташиты и характеристики других ИМС LM317T, TL431, LM494. Они применяются совместно с импульсными стабилизаторами и блоках питания.

Содержание

  • 1. Характеристики, описание
  • 2. Таблица характеристик.
  • 3. Цоколёвка, распиновка
  • 4. Аналог
  • 5. Типовые схемы включения
  • 6. Datasheet, даташит LM358 LM358N

Характеристики, описание

Питание ИМС может быть однополярным от 3 до 32В. Операционный усилитель стабильно работает на стандартных 3,3В. Двухполярное  питание от 1,5 до 16 Вольт.  При указанной температуре  0° до 70° характеристики остаются в пределах нормы. Если количество градусов выйдет за эти пределы, то появится отклонение параметров.

Многих интересует описание на русском LM328N, но даташит большой, основная часть понятна и без перевода. Чтобы вы не искали LM358 datasheet на русском, составил таблицу основных параметров.

Несколько популярных datasheet для скачивания:

  • LM358 datasheet PDF №1;
  • LM358 datasheet PDF №2;
  • LM358 datasheet PDF №3;
  • LM358N datasheet PDF№4.

Таблица характеристик.

ПараметрLM358, LM358N
Питание, вольт3-32В
Биполярное питание±1,5В до ±16В
Потребляемый ток0,7мА
Напряжение смещения по входу3мВ
Ток смещения  компенсации по входу2нА
Входной ток смещение20нА
Скорость нарастания на выходе0,3 В/мсек
Ток на выходе30 — 40мА
Максимальная частота0,7 до 1,1 МГц
Коэффициент дифференциального усиления100дБ
Рабочая температура0° до 70°

Микросхемы различных производителей могут иметь разные параметры, но всё в пределах нормы. Единственное может сильно отличаться максимальная частота у одних она  0,7МГц, у других до 1,1МГц. Вариантов использования ИМС накопилось очень много, только в документации их около 20 штук. Радиолюбители расширили это количество более 70 схем.

Типовой функционал из datasheet на русском:

  1. компараторы;
  2. активные RC фильтры;
  3. светодиодный драйвер;
  4. суммирующий усилитель постоянного тока;
  5. генератор импульсов и пульсаций;
  6. низковольтный детектор пикового напряжения;
  7. полосовой активный фильтр;
  8. для усиливания с фотодиода ;
  9. инвертирующий и не инвертирующий усилитель;
  10. симметричный усилитель;
  11. стабилизатор тока;
  12. инвертирующий усилитель переменного тока;
  13. дифференциальный усилитель постоянного тока;
  14. мостовой усилитель тока.

Цоколёвка, распиновка

Аналог

..

Большая популярность определяет и большое количество аналогов LM358 LM358N. В зависимости от производителя характеристики могут немного меняться, но всё в пределах допуска.  Перед заменой проверьте электрические характеристики у изготовителя, вдруг вам не подойдёт. Схемы включения аналогичны. Аналогов  более 30 штук, покажу первую дюжину полностью схожих:по параметрам:

  1. КР1040УД1
  2. КР1053УД2
  3. КР1401УД5
  4. GL358
  5. NE532
  6. OP295
  7. OP290
  8. OP221
  9. OPA2237
  10. TA75358P
  11. UPC1251C
  12. UPC358C

Типовые схемы включения

Пришлось просмотреть несколько спецификаций от разных фабрик, чтобы найти самый полноценный. Большинство короткие и малоинформативные.  Чтобы было максимально понятно, как работают схемы включения LM358 и LM358N, ознакомитесь с типовым включением.

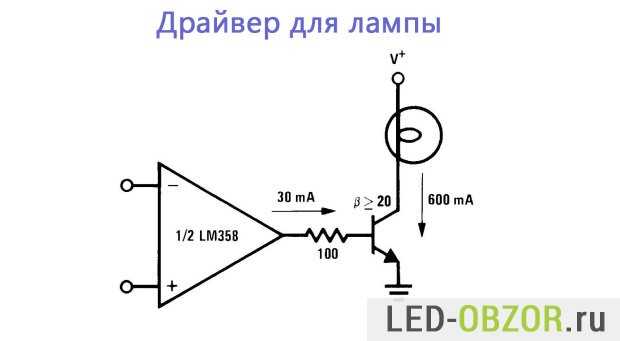

Светодиодный драйвер для светодиода

Datasheet, даташит LM358 LM358N

Сфера применения, указанная производителями:

  1. блюрэй плееры и домашние кинотеатры;
  2. химические и газовые сенсоры;
  3. ДВД рекордеры и плееры;
  4. цифровые мультиметры;
  5. сенсор температуры;
  6. системы управления двигателями;
  7. осциллографы;
  8. генераторы;
  9. системы определения массы.

Описание характеристик LM358N

Описание и применение операционного усилителя LM358. Схемы включения, аналог, datasheet

Главная » Справочник » Описание и применение операционного усилителя LM358. Схемы включения, аналог, datasheet

Микросхема LM358 в одном корпусе содержит два независимых маломощных операционных усилителя с высоким коэффициентом усиления и частотной компенсацией. Отличается низким потреблением тока. Особенность данного усилителя – возможность работать в схемах с однополярным питанием от 3 до 32 вольт. Выход имеет защиту от короткого замыкания.

Описание  операционного усилителя LM358

Область применения — в качестве усилительного преобразователя, в схемах преобразования постоянного напряжения, и во всех стандартных схемах, где используются операционные усилители, как с однополярным питающим напряжением, так и двухполярным.

Технические характеристики LM358

  • Однополярное питание: от 3 В до 32 В.
  • Двухполярное питание: ± 1,5 до ± 16 В.
  • Ток потребления: 0,7 мА.
  • Входное напряжение смещения: 3 мВ.
  • Дифференциальное входное напряжение: 32 В.
  • Синфазный входной ток: 20 нА.
  • Дифференциальный входной ток: 2 нА.
  • Дифференциальный коэффициент усиления по напряжению: 100 дБ.
  • Размах выходного напряжения: от 0 В до VCC — 1,5 В.
  • Коэффициент гармонических искажений: 0,02%.
  • Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс.
  • Частота единичного усиления (с температурной компенсацией): 1,0 МГц.
  • Максимальная рассеиваемая мощность: 830 мВт.
  • Диапазон рабочих температур: 0…70 гр.С.

Габаритные размеры и назначения выводов LM358 (LM358N)

Аналоги LM358

Ниже приведен список зарубежных и отечественных аналогов операционного усилителя LM358:

  • GL358
  • NE532
  • OP221
  • OP290
  • OP295
  • TA75358P
  • UPC358C
  • AN6561
  • CA358E
  • HA17904
  • КР1040УД1 (отечественный аналог)
  • КР1053УД2 (отечественный аналог)
  • КР1401УД5 (отечественный аналог)

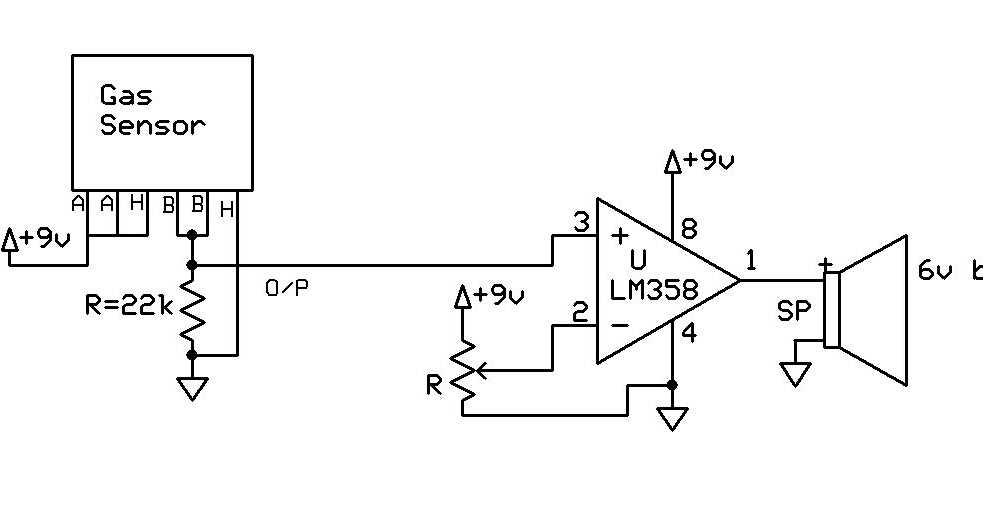

Примеры применения (схемы включения) усилителя LM358

Простой неинвертирующий усилитель

 Компаратор с гистерезисом

Допустим, что потенциал, поступающий на инвертирующий вход, плавно возрастает. При достижении его уровня чуть выше опорного (Vh -Vref), на выходе компаратора возникнет высокий логический уровень. Если после этого входной потенциал начнет медленно снижаться, то выход компаратора переключится на низкий логический  уровень при значении немного ниже опорного (Vref – Vl). В данном примере разница между (Vh -Vref) и (Vref – Vl)  будет значение гистерезиса.

Генератор синусоидального сигнала с мостом Вина

Мостовой генератор Вина (Wien bridge oscillator) — является одним из видов электронного генератора, который генерирует волны синусоидальной формы. Он может генерировать широкий спектр частот. Генератор основан на мостовой схеме, изначально разработанной Максом Вином в 1891 году. Класический генератор Вина состоит из четырех резисторов и двух конденсаторов. Генератор можно также рассматривать в качестве прямого усилителя в сочетании с полосовым фильтром, который обеспечивает положительную обратную связь.

 Дифференциальный усилитель на LM358

Назначение данной схемы — усиление разности двух входящих сигналов, при этом каждый из них умножается на определенную постоянную величину.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Дифференциальный усилитель — это хорошо известная электрическая схема, применяемая для усиления разности напряжений 2-х сигналов, поступающих на его входы. В теоретической модели дифференциального усилителя величина выходного сигнала не зависит от величины каждого отдельного входного сигнала, а зависит строго от их разности.

Функциональный генератор

Данный функциональный генератор вырабатывает сигналы треугольной и прямоугольной формы.

Генератор прямоугольных импульсов на LM358

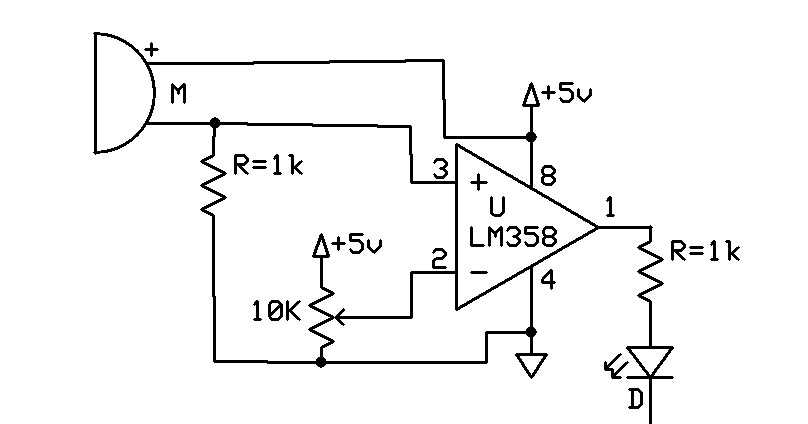

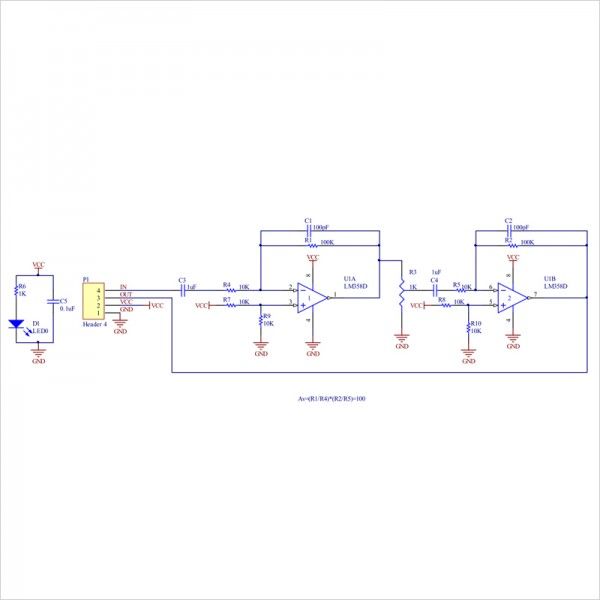

В качестве примера использования  приведем схему микрофонного усилителя на LM358:

Скачать datasheet LM358 (808,0 KiB, скачано: 15 891)

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания. ..

Подробнее

Categories Справочник Tags LM358

Отправить сообщение об ошибке.

Конфигурация выводов микросхемы LM358, работа, примеры схем LM358

Содержание

Описание:

LM358 содержит два независимых маломощных двухканальных операционных усилителя с высоким коэффициентом усиления и внутренней частотной компенсацией. Для работы обоих операционных усилителей в LM358 потребуется один блок питания. Мы также можем использовать раздельное питание. Устройство имеет низкое напряжение питания.

Микросхема LM358 также может использоваться в качестве стандартного операционного усилителя преобразователя и подходит для наших нужд. Он может работать с напряжением от 3 В до 32 В постоянного тока и током до 20 мА на канал. Он состоит из 8 контактов, которые содержат два операционных усилителя.

В этой микросхеме есть два операционных усилителя, которые мы можем использовать в качестве компаратора. LM- Низкое энергопотребление также делает LM358 хорошим выбором для работы от батареи. Обычно мы получаем сигнал от датчика, который обычно имеет небольшой рейтинг. Мы ничего не можем сделать с этим номиналом, например, мы получаем 0,3 В с датчика. Используя 0,3 В, мы не можем включать / выключать светодиод или реле. Микросхема LM-358 получает сигнал от датчика и сравнивает его с эталонным напряжением. Затем эта микросхема решит, больше или меньше напряжение, чем опорное напряжение, подавая на выходе высокий или низкий уровень.

LM358 является универсальным устройством, его можно использовать в качестве компаратора для сравнения различных сигналов, усиления сигналов от различных преобразователей или датчиков для блоков усиления по постоянному току или любой функции операционного усилителя.

Ссылки на покупку Amazon:

LM358:

Другие инструменты и компоненты:

Super Starter Kit для начинающих

цифровые осциллографы

Переменные снабжения

Digital Multimeter

Soldering Ironge witch

Digital Multimeter

. 0003

Небольшие портативные сверлильные станки для печатных плат

*Обратите внимание: это партнерские ссылки. Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Я был бы признателен за вашу поддержку на этом пути!

Конфигурация контактов LM358:

Номер контакта Название контакта Описание
1 ВЫХОД 1 Этот контакт является выходом первого операционного усилителя
2 ВХОД 1 – Этот контакт является инвертирующим входом первого операционного усилителя
3 ВХОД 1 + Этот контакт является неинвертирующим входом первого операционного усилителя
4 Земля или  Это заземление или минус питания операционного усилителя
5 ВХОД 2 + Этот контакт является неинвертирующим входом второго операционного усилителя
6 ВХОД 2 – Этот контакт является инвертирующим входом второго операционного усилителя
7 ВЫХОД 2 Этот контакт является выходом второго операционного усилителя
8 Этот контакт подает положительное напряжение на оба операционных усилителя



Операционный усилитель:

Операционный усилитель , или сокращенно операционный усилитель, представляет собой устройство с высоким коэффициентом усиления постоянного тока со связью по постоянному току, которое идеально подходит для усиления сигнала по постоянному току. и для использования с внешними компонентами обратной связи, такими как конденсаторы и резисторы, между выходными и входными клеммами.

Операционный усилитель выполняет различные функции в зависимости от конфигурации обратной связи, будь то резистивная, емкостная или и та, и другая, на основании этого он может использоваться как дифференциальный усилитель, интегратор или сумматор.

Неинвертирующий вход:

Неинвертирующий вход операционного усилителя отмечен знаком «+» на принципиальной схеме в LM-358, неинвертирующий вход – контакт № 3. Установлено, что положительный Если к неинвертирующему входу приложено напряжение, то оно не изменится и на выходе возникнет положительное колебание. Если сигнал изменяющейся формы, такой как синусоида, подается на неинвертирующий вход, такой как контакт № 3 в LM-358, то он появится в том же смысле на выходе. Он не был инвертирован.

Инвертирующий вход:

Инвертирующий вход операционного усилителя отмечен знаком «-» на принципиальной схеме в LM-358. На инвертирующий вход подается положительное напряжение. Таким образом, на инвертирующий вход был подан синус, на выходе он окажется инвертированным.

LM358 Рейтинг:

Если рейтинг LM-358 превысит эти значения, это будет повреждение, он будет работать на рейтинге, указанном ниже:

  • Интегрировано с двумя операционными усилителями в одном корпусе
  • Широкий диапазон источников питания
  • Один источник питания – от 3 В до 32 В
  • Двойное питание – от ±1,5 В до ±16 В
  • Диапазон входного дифференциального напряжения ±32
  • Низкий ток питания – 700 мкА
  • Диапазон входного синфазного напряжения от -0,3 до 32
  • Один источник питания для двух операционных усилителей обеспечивает надежную работу
  • Температура перехода 150°C
  • Рабочая температура окружающей среды – от 0°C до 70°C
  • Диапазон температур хранения – от 65°C до 150°C
  • Температура паяльника – 260 ˚C (в течение 10 секунд – предписано)
  • Выходы с защитой от короткого замыкания
  • Доступные пакеты: TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA

Преимущества LM358:

LM-358 имеет различные преимущества, некоторые из которых приведены ниже.

  • Нет необходимости в отдельном питании ОУ
  • LM-358 Совместимость со всеми формами логики.
  • Два операционных усилителя с внутренней компенсацией, мы можем использовать оба операционных усилителя одновременно или, если нам нужен только один операционный усилитель, мы можем использовать его.
  • Потребляемая мощность, подходящая для работы от батареи.
  • Устраняет необходимость в двойных источниках питания
  • Разрешает прямое измерение рядом с GND и VOUT
  • Блок усиления постоянного тока, благодаря которому он имеет минимальные помехи для радиочастотных сигналов
  • Общее согласование сигналов, поскольку его можно использовать в качестве компаратора для сравнения двух сигналов
  • Усилители-преобразователи могут преобразовывать звуковые сигналы в электрические сигналы
  • Общее усиление сигнала это усиление сигнала
  • Активные фильтры, потому что они удаляют шум из сигнала
  • Схемы операционных усилителей.
  • Преобразователи токовой петли на 4–20 мА.
  • Обычные схемы на операционных усилителях
  • Может использоваться как интегратор, сумматор, дифференциатор, сумматор, повторитель напряжения и т. д.,
  • Блоки питания и мобильные зарядные устройства
  • Управление двигателем: индукционный двигатель переменного тока, бесщеточный двигатель постоянного тока, щеточный двигатель постоянного тока высокого и низкого напряжения, двигатель с постоянными магнитами и шаговый двигатель
  • Настольный ПК и материнская плата содержат LM-358
  • Внутренние и наружные кондиционеры
  • Стиральные машины, сушилки и холодильники

Замена/эквивалент/другие номера деталей:

LM2904, LM258, LM324 также можно использовать в качестве замены для LM 358, если нет проблем с местом.

Операционные усилители с одинарным источником питания и сдвоенные операционные усилители:

Эти сдвоенные операционные усилители имеют низкое энергопотребление, диапазон синфазного входного напряжения означает, что они обеспечивают усиление сигнала, который появляется на общем проводе, простирающемся до земли/VEE, и одиночного питания или операция раздельного снабжения. Серия LM358 содержит два операционных усилителя, что эквивалентно половине LM324, которая содержит четыре операционных усилителя.

Особенности

  • Работа с одиночной и раздельной подачей
  • Выходы с защитой от короткого замыкания
  • С внутренней компенсацией
  • Истинный дифференциальный входной каскад
  • Низкие входные токи смещения
  • Однополярное питание LM-358 от 3,0 В до 32 В
  • Диапазон синфазного сигнала расширяется до отрицательного источника питания

Принцип

Если мы хотим использовать его в качестве компаратора, мы можем подать напряжение от 3В до 32В. Если мы хотим использовать LM-358 в качестве операционного усилителя, то мы будем давать напряжение от ± 1,6 В до ± 16 В. Контакт 8 – это вход основного источника питания. LM-358 содержит два операционных усилителя, вход первого усилителя – это контакты 2 и 3, а выход – контакт 1. Если мы хотим использовать второй усилитель, вход для этого усилителя находится на контакте 5 и 6, а выход на контакте 7.

Если мы хотим сравнить два сигнала, то мы подадим один сигнал на контакт 2, а другой сигнал на контакт 3. Напряжение на контакте 2 будет сравниваться с напряжением на контакте 3, а напряжение на контакте 6 сравнивается с этим контакта 5, соответствующего двум независимым выходам: 1OUT и 2OUT.

Когда вход на неинвертирующем (+) контакте 2 больше, чем вход на инвертирующем входе (-) контакте 3, аналогично Когда вход на неинвертирующем (+) контакте 5 больше, чем вход на инвертирующем входе (-) контакт 6 , выход обоих операционных усилителей будет высоким.

Когда вход на неинвертирующем (+) контакте 2 меньше, чем на инвертирующем входе (-) на контакте 3, аналогично Когда вход на неинвертирующем (+) контакте 5 меньше, чем на инвертирующем входе (-) контакт 6 , выход обоих операционных усилителей будет низким.

На выходе LM358 не требуется подтягивающий резистор.

LM358 Базовые проекты:

ИК-датчик приближения с LM358:

Используемые компоненты:

  • LM358
  • Резистор 10 кОм
  • Резистор 220 Ом
  • Светодиод ИК-передатчика
  • Светодиод ИК-приемника
  • Цветной светодиод
  • Аккумулятор 5 В
  • Переменный резистор 10 кОм

ИК-светодиод :

ИК-светодиод представляет собой сплошное осветительное устройство, которое при включении излучает некоторую форму электромагнитного излучения. ИК-светодиод излучает свет дольше, чем видимый свет. Из бытового опыта нам известны светодиоды, излучающие видимый свет. Но есть и специальные светодиоды, излучающие инфракрасные лучи. Так же, как могут быть видимые светодиоды разных цветов, инфракрасные светодиоды также излучают лучи с разными длинами волн. Инфракрасные лучи могут иметь разную длину волны и могут принимать любое значение, принадлежащее их диапазону длин волн. Таким образом, очень важно, чтобы используемый ИК-фотодиод мог обнаруживать конкретную длину волны ИНФРАКРАСНОГО излучения, излучаемого ИК-светодиодом.

ИК-ФОТОДИОД :

Это особый тип диода, который генерирует ток при воздействии света и подключается с обратным смещением для обнаружения ИК-излучения. В отсутствие ИК-излучения, когда на него не падает свет, он имеет очень высокое сопротивление и через него протекает небольшой ток, известный как темновой ток. Но когда на него падают ИК-лучи, образуется больше носителей заряда, и его сопротивление уменьшается, и начинает течь ток, пропорциональный интенсивности излучения, падающего на фотодиод. В датчике приближения этот механизм используется фотодиодом для генерации электрического сигнала.

Как это работает:

Принцип действия датчика приближения очень прост. ИК-светодиод и фотодиод подключены параллельно друг другу, которые будут действовать как передатчик и приемник. Фотодиод подключен в обратном смещении. Когда перед лучами излучателя возникает препятствие, которое представляет собой ИК-светодиод, который излучает свет, когда этот свет отражается обратно, он перехватывается фотодиодом, который действует как приемник. Отраженные лучи будут уменьшать сопротивление фотодиода, из-за чего будут образовываться большие носители заряда и будет генерироваться электрический сигнал.

На практике этот сигнал представляет собой напряжение на резисторе 10 кОм, который является потенциометром. Мы можем регулировать это напряжение, регулируя это напряжение, расстояние также будет варьироваться. Он напрямую подается на неинвертирующий конец операционного усилителя. Функцией операционного усилителя является сравнение двух входов, подаваемых на него на контактах 2 и 3. Сигнал с фотодиода подается на неинвертирующий контакт (контакт 3), к которому подключен резистор 10 кОм, а пороговое напряжение от потенциометра подается на инвертирующий контакт (контакт 2), который регулируется. Если напряжение на неинвертирующем выводе 2 больше, это означает, что свет не падает на фотодиод, чем напряжение на инвертирующем выводе, выход операционного усилителя высокий, в противном случае выходной сигнал низкий.

Цифровой выход имеет либо высокий, либо низкий уровень. Роботы, избегающие препятствия, или роботы, следующие по линии, используют цифровой выходной сигнал датчика приближения, чтобы остановить движение робота или изменить направление движения робота. Как только препятствие подойдет достаточно близко, сигнал может быть напрямую подан на входные контакты двигателя через схему h-моста для управления двигателями.

Аналоговый выход представляет собой непрерывный диапазон значений от нуля до некоторого конечного значения. Драйвер двигателя или другие коммутационные устройства не могут напрямую использовать аналоговый сигнал. Сначала они должны быть обработаны микроконтроллерами и преобразованы в цифровую форму с помощью АЦП и некоторого кодирования. Эта форма вывода требует дополнительного микроконтроллера, но исключает использование операционного усилителя.

Режим работы компаратора прост:

Если Vin > Vref, то Vout = Vcc,

Опорное напряжение устанавливается на вывод № 2 и если Vin < Vref, то Vout = 0 т.к. земля.

Стоит отметить, что на выходе напряжение будет примерно равно напряжению питания Vout ~ Vcc.

Учитывая это, мы подключим выход ИК-приемника к неинверсному входу (плюс), то есть подключим ИК-приемник к входному контакту 2 LM-358. Первоначально мы сказали, что у нас будет около 0,56 В от фотодиода, когда он не улавливает инфракрасное излучение.

Таким образом, мы должны сначала задать напряжение Vref выше 0,56 В. Здесь мы будем использовать потенциометр, чтобы установить значение выше 0,56 В для контакта Vref. В этом случае в состоянии 0 у нас Vin < Vref и Vout = 0, поэтому светодиод будет выключен.

Когда приемник захватит излучение, он пропустит более высокий ток, который превзойдет Vref и мы будем иметь Vin>Vref и Vout = Vcc, около 9В

Солнечный трекер с использованием LM-358:

Требуемые компоненты

НАИМЕНОВАНИЕ КОМПОНЕНТА КОЛИЧЕСТВО
ЛМ-358 1
ВС-547 2
ВС-557 2
1 кОм Резистор 2
Резистор 10 кОм 2
Двигатель постоянного тока 1
Потенциометр 50 кОм 1
ЛДР 2
Аккумулятор 9–12 В 1

Транзистор BC547

В этом проекте используются два транзистора BC547. BC547 представляет собой биполярный переходной транзистор NPN . Обычно используется как переключатель и усилитель. Мы использовали BC547 в качестве переключателя в этой схеме. Меньшее количество тока, подаваемое на базу, может контролировать большее количество токов на коллекторе и эмиттере.

BC557 Транзистор

BC547 — это PNP  Транзистор с биполярным переходом. Обычно используется как переключатель и усилитель. Когда на базу подается напряжение земли (0), коллектор и эмиттер закрываются (прямое смещение), а когда на базу подается положительное напряжение, коллектор и эмиттер открываются (обратное смещение)

LDR (светозависимый резистор)

LDR или светозависимый резистор представляет собой переменный резистор. Он также известен как фоторезистор. Эти LDR, светозависимые резисторы или фоторезисторы работают по принципу «фотопроводимости». Изменение сопротивления LDR зависит от интенсивности света, падающего на поверхность LDR. Когда свет падает на поверхность LDR, сопротивление LDR уменьшается и увеличивается проводимость элемента. Когда свет не падает на поверхность LDR, сопротивление LDR велико и снижает проводимость элемента.

Схема подключения солнечного трекера на базе LM358

LDR1  соединена с R1 (10K) последовательно, что изменит напряжение. Точка соединения LDR1 и R1 является входом для неинвертирующего контакта LM358, , который подключен к контакту 3 IC LM358, которые являются входами первого операционного усилителя.

Аналогично, LDR2 соединены с R2 (10K) последовательно. 9Точка соединения 0005 LDR2 и R2 — это выход LDR2 , который подключен к контакту 5 микросхемы LM358. Контакт 5 — это неинвертирующий вход микросхемы LM358 второго операционного усилителя.

Переменный резистор 10K (RV1) фиксированная клемма 1 подключена к Vcc , а фиксированная клемма 2 подключена к заземлению . Переменная клемма переменного резистора (RV1) подключена к IC 9.0005 контакт 2 и 6 . Выводы 2 и 6 — это инвертирующие входные клеммы операционного усилителя IC 1 и операционного усилителя 2 соответственно.

Выходной контакт операционного усилителя 1 (контакт 1 микросхемы) подключен к базовой клемме транзистора Q1 и Q3 , а выходной контакт операционного усилителя 2 (контакт 7 ИС) подключен к Базовый вывод транзистора Q2 и Q4 .

Транзистор (BC547) Коллектор Q1 и Q2 подключен к Vcc и Транзистор (BC557) Q3 и Q4 Коллекторная клемма соединена с Земля .

Эмиттерная клемма транзистора Q1 и Q3 закорочена и подключена к клемме двигателя через точку соединения диода D1 и D3 . Клемма эмиттера транзистора Q2 и Q4 оба закорочены и подключены к клемме двигателя через точку соединения диода Д2 и Д4 .

Работа одноосевой системы слежения за солнцем с использованием LM358

LM358 — главный контроллер, управляющий всей системой. Здесь он работает как компаратор напряжения, выход компаратора напряжения будет высоким, когда напряжение на неинвертирующей входной клемме (+) больше, чем напряжение на инвертирующей входной клемме (-).

Когда свет не падает на поверхность LDR, его сопротивление высокое, тогда все напряжение распределяется по LDR и на выходе низкий уровень (земля). Когда свет падает на поверхность фоторезистора, его сопротивление низкое, затем все напряжение распределяется по резистору, а выход имеет высокий уровень (VCC).

Переменный резистор используется для установки опорного напряжения на клемме инвертирования (-) ОУ 1 и ОУ 2.

Транзисторы BC547 и BC557 формируют H-мост, управляющий направлением вращения двигателя.

Когда свет падает на LDR, увеличивается выходное напряжение LDR. Таким образом, напряжение на неинвертирующем (+) выводе также увеличивается, когда это напряжение больше, чем опорное напряжение, выход операционного усилителя становится ВЫСОКИМ.

ВХОД А ВХОД В ВЫХОД
0 0 СТОП
0 1 ПО ЧАСАМ
1 0 ПРОТИВ ЧАСОВОЙ СТРЕЛКИ
1 1 СТОП

Транзисторы комплементарной симметрии BC547 и BC557 образуют Н-мост, с помощью которого мы управляем вращением двигателя.

  1. Рассмотрим случай, когда выход первого компаратора высокий, а выход второго компаратора низкий. Двигатель будет вращаться по часовой стрелке, когда Q1 и Q4 включатся.
  2. Рассмотрим случай, когда на выходе первого компаратора низкий уровень, а на выходе второго компаратора высокий уровень. Двигатель будет вращаться против часовой стрелки, когда транзисторы Q2 и Q3 откроются.
  • Если на выходе обоих компараторов низкий уровень, транзисторы Q3 и Q4 включаются, но ток через двигатель не протекает.
  1. Аналогично, если на выходе обоих компараторов высокий уровень, транзисторы Q1 и Q2 откроются, но ток через двигатель не будет течь.

Мониторинг батареи с использованием LM358:

Цепь индикатора уровня заряда батареи с использованием двойного операционного усилителя IC LM358 Для контроля низкого, нормального и полного уровня батареи 12 В.

Используемые компоненты:

Резисторы: (1/4 Вт)
R1 – 10K
R2 – 10K
R3 – 10K (потенциометр)
R4 – 9K (потенциометр)0627 R5 — 1,5K
R6 — 1,5K
R7 — 1K
R8 — 1,5K
R9 — 1,5K
LM358 IC
Светодиоды:
RED
GREEN
Желтый
100MA FUSERE
127 127 127 127. Цепь контролирует напряжение батареи 12 В. Он покажет уровень заряда батареи с индикацией низкого напряжения, нормального напряжения и полного напряжения. Потенциометр регулирует точку, в которой красный/желтый и желтый/зеленый светодиоды включены или выключены. Например, красный светодиод включается при напряжении 11 В, а зеленый светодиод — при напряжении 12 В. Между этими значениями желтый светодиод остается включенным. Этот проект также можно использовать для мониторинга 4 В, 6 В, 24 В и т. д. с небольшими изменениями.

 Фотодиод с LM358:

Используемые компоненты:
  • LM358
  • Фотодиод
  • Потенциометр 10K
  • Резистор 10 кОм
  • Транзистор BC547
  • Светодиод

Резистор 10K соединен с фотодиодом последовательно, выход фотодиода подключен к выводу номер 3 LM-358. В этом проекте, когда излучение падает на фотодиод, светодиод будет гореть и гаснуть. Потенциометр подключен к контакту 2, который будет работать как опорное напряжение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
