Замена и регулировка троса сцепления Гранты

Снятие троса сцепления Lada Granta

Потребуется: ключ «на 8», пассатижи и линейка.

Порядок действий в салоне автомобиля под панелью приборов:

1. Открутить гайку крепления упора оболочки троса к кронштейну педалей.
2. Снять упор со шпильки.
3. Потянуть пассатижами за стопорную скобу.
4. И снять ее с оси педали сцепления Гранты.

1. Снять ось и снять педаль.
2. Снять пружину с кронштейна педали.

1. Потянуть пассатижами стопор наконечника троса сцепления.
2. Снять его.
3. Снять наконечник с педали.

Порядок действий в моторном отсеке:

1. Извлечь уплотнитель оболочки троса сцепления из отверстия в щите передка.
2. Вывести наконечник из паза вилки выключения сцепления, потянув наконечник троса вперед по направлению движения.
3. Отвернуть поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снять трос сцепления с Lada Granta, вытягивая его из отверстия в щите передка.

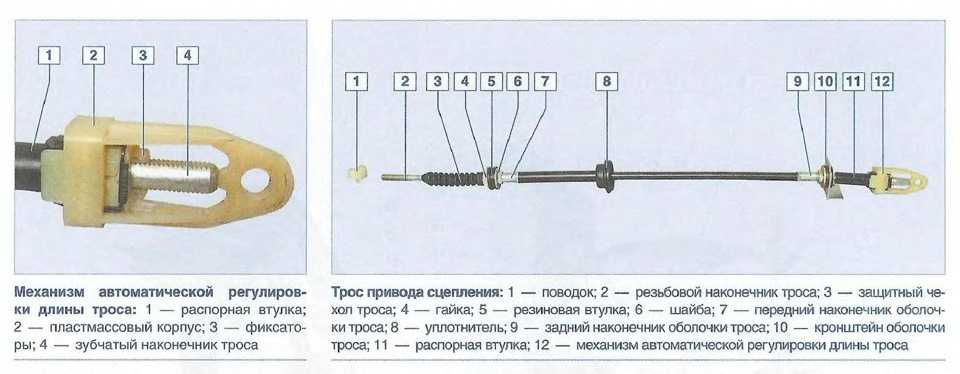

Установка троса сцепления ВАЗ 2190

Порядок действий:

1. Пропустить трос в отверстие щитка передка, закрепить на пальце педали сцепления корпус механизма компенсации износа.
2. Закрепите упор оболочки троса на шпильке кронштейна педалей.
3. Установить в отверстие щитка передка уплотнитель оболочки троса.
4. Пропустить трос в отверстие кронштейна коробки передач и установить в это отверстие направляющую втулку оболочки троса.
5. Вверните поводок в нижний наконечник троса, обеспечив выступание наконечника относительно торца поводка на 0-1мм.
6. Установите трос сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.
7. Введите наконечник троса в паз вилки выключения сцепления и опустите.
8. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

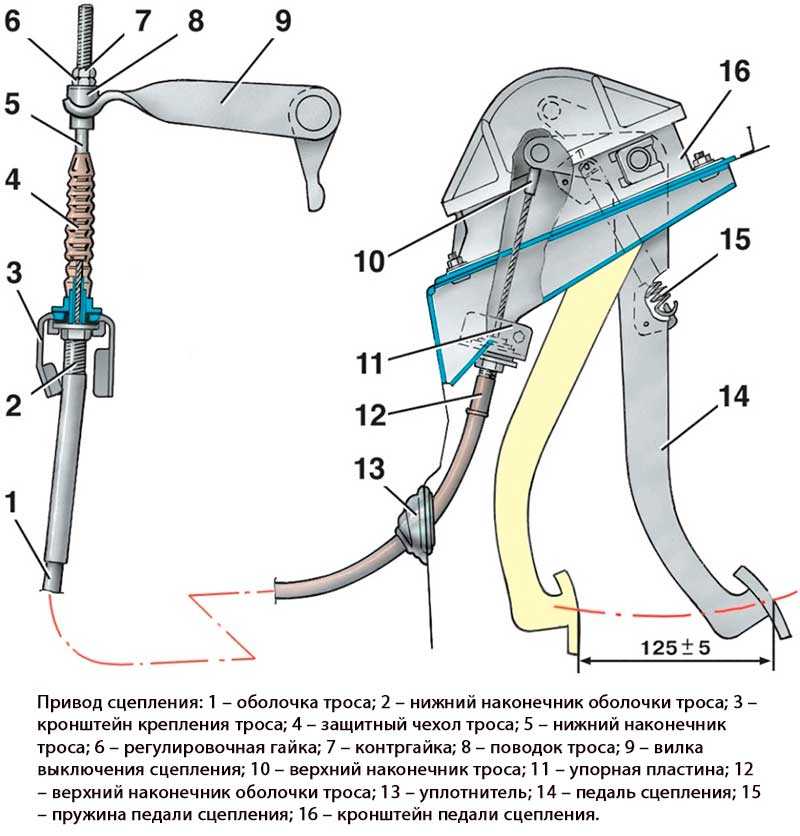

Регулировка сцепления на Гранте

Как отрегулировать сцепление:

1. Удерживая наконечник в вытянутом положении, измерьте размер «L» между вилкой и поводком, он должен составлять 27мм.
2. Если это значение не соответствует указанному, тогда установите его вращением поводка в нужную сторону.
3. Нажмите на педаль сцепления три раза до упора и повторите измерение величины «L». В случае необходимости повторяем регулировку троса сцепления.

Весь процесс замены троса сцепления вместе с его регулировкой займет не более 30минут.

Ключевые слова:

• педали гранты
• сцепление гранты

Понравилась статья? Поделитесь с друзьями!

Скрипит педаль сцепления на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: Дмитрий Аксёнов.
Суть вопроса: стала скрипеть педаль сцепления на ВАЗ-2110, что делать?

Блинский, опять бяда! Стала скрипеть педаль сцепления на ВАЗ-2110. Сначала тихо скрипела, а теперь все сильнее. Осматривал там в педальном узле, пытался смазать, но не могу найти где. Что делать, если скрипит педаль всё сильнее?

Содержание

• 1 Почему скрипит педаль сцепления на ВАЗ-2110
  • 1.1 Причины
  • 1.2 Другие возможные источники скрипа
• 2 Выводы
• 3 Видео про смазку вилки сцепления без разбора коробки

Почему скрипит педаль сцепления на ВАЗ-2110

Специалисты отмечают, что педаль сцепления на ВАЗ-2110 не тугая, по сравнению с другими отечественными автомобилями. Это даже заметно в том случае, когда высыхает смазка на трущихся частях передачи выжимного усилия.

The following two tabs change content below.

• Об эксперте:

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Причины

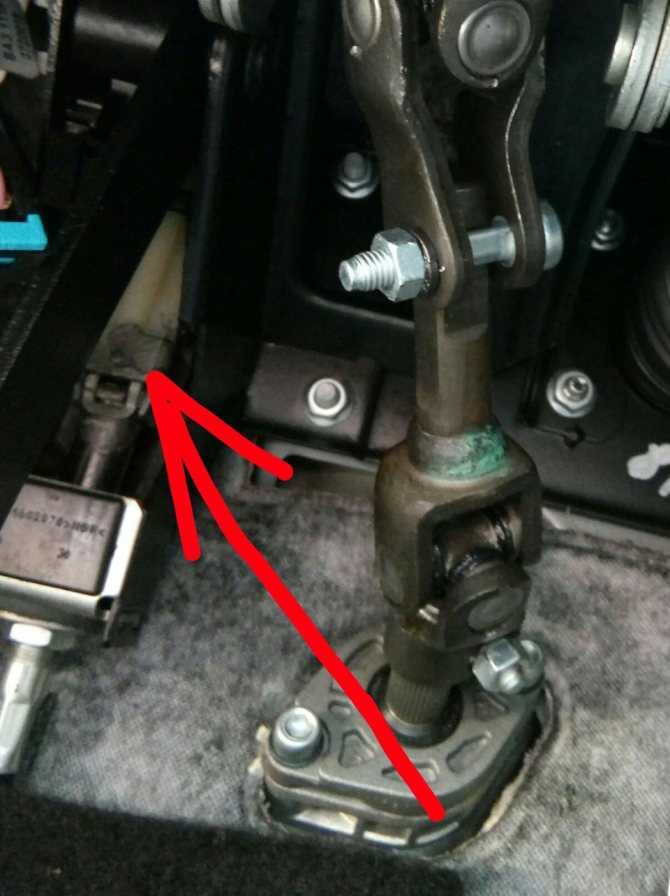

На схеме красными стрелками отмечены места, где может появляться скрип по причине отсутствия смазки.

Когда долго ездить на авто и не проводить его техосмотр, то это станет причиной того, что водитель будет чувствовать дискомфорт при движении, например, скрип при нажатии на педаль сцепления.

1. Обычно доработку и устранение такой неполадки проводят путем сверления большего диаметра отверстия на валу крепления педали к кронштейну кузова. Делать это можно и самому.
2. Перед работой важно найти подходящий по диаметру вал, который будет поставлен в гнездо.
3. После установки нового вала на него потребуется капать каждый день по 4-6 капель масла, пока он не приработается.
4. Масло будет попадать в зазор между втулкой и кронштейном, что предотвратить скрип педали при нажатии.

Другие возможные источники скрипа

Скрипеть может «бабышка» на втулке.

Держатель троса сцепления также может быть источником скрипа.

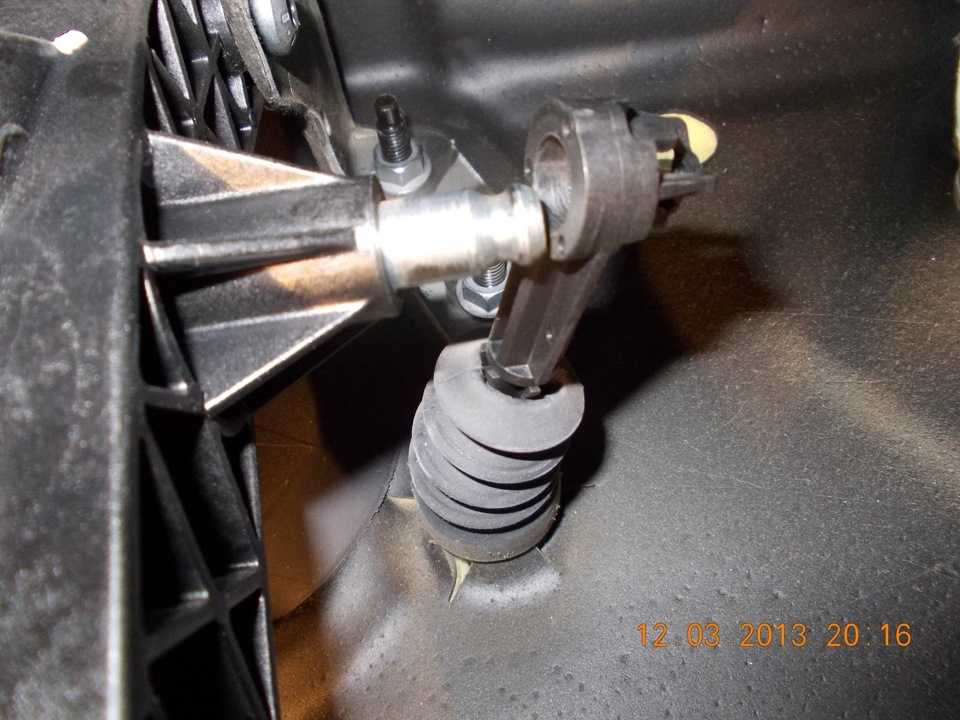

Палец крепления троса сцепления на педали.

Смазка пальца крепления педали тормоза.

Смазка вала вилки сцепления через боковое отверстие.

Смазка оси вилки сцепления через отверстие в заглушке.

Выводы

После такого мероприятия педаль будет выжиматься легче. Для этого не потребуется проводить ремонт коробки. Такие доработки можно делать не только на ВАЗ 2110, но и на других авто новых моделей отечественного производства.

Видео про смазку вилки сцепления без разбора коробки

Жесткая педаль сцепления? (9 причин и способы их устранения)

Несмотря на то, что автомобиль с ручным переключением передач в наши дни не так популярен, все еще есть люди, которые получают удовольствие от вождения автомобиля с механической коробкой передач. Однако бывают случаи, когда педаль сцепления может стать жесткой, что делает поездку менее чем увлекательной. Что такое тугая педаль сцепления и что с этим делать?

Сцепление отвечает за соединение колес с двигателем. Когда энергия вращения создается двигателем, она передается на колеса для движения с помощью сцепления.

Если у вас возникли проблемы с нажатием сцепления, мощность не будет передаваться правильно. Давайте рассмотрим наиболее распространенные причины тугой педали сцепления.

Причины жесткости педали сцепления

Наиболее распространенными причинами тугоподвижности педали сцепления являются плохой поперечный вал, неисправный шарнирный шар или изношенный диск сцепления. Если у вас гидравлическое сцепление, это может быть связано с неисправностью главного или рабочего цилиндра сцепления. Если у вас негидравлическое сцепление, это может быть связано с изношенным тросом сцепления.

Вот более подробная информация о наиболее распространенных причинах тугой педали сцепления:

1.

Неисправность поперечного вала

Внутри трансмиссии находится рычаг, известный как поперечный вал. Его работа состоит в том, чтобы передавать давление, которое вы оказываете на педаль сцепления, на подшипник выключения сцепления. Это действие выключает сцепление.

Когда поперечный вал выходит из строя, это может вызвать проблемы при нажатии на педаль. Это также может ухудшить работу трансмиссии в целом.

2.

Плохой шаровой шарнир

Шаровой шарнир предназначен для обеспечения плавного хода педали сцепления. Когда вы нажимаете на педаль, шарнирный шар обеспечивает ее идеальное движение.

Со временем шар шарнира может быть поврежден или изношен. Когда это происходит, вы замечаете, что вам нужно больше силы, чтобы нажать более жесткую педаль.

3.

Требуется регулировка сцепления

Когда педаль сцепления становится жесткой, это может быть что-то вроде небольшой регулировки. Сцепление может легко выйти из строя, делая его более жестким, чем обычно.

В некоторых случаях сцепление частично или полностью выключается, даже когда педаль находится в верхней точке. Проверка регулировки — это ваш первый шаг перед тем, как перейти к более сложному устранению неполадок. Вы также должны регулировать педаль всякий раз, когда меняете главный цилиндр сцепления или само сцепление. Однако этот шаг мало поможет, если у вас гидравлическая система сцепления.

4.

Педаль заблокирована

Можно было бы подумать, что это очевидная проблема, которую сразу же заметят, но это происходит чаще, чем вы думаете. Люди часто ездят с мелкими предметами, катающимися в автомобиле, не подозревая об опасности. Если какой-либо из этих предметов окажется под педалями, это может вызвать проблемы при нажатии на сцепление.

Это еще одно простое исправление, которое следует проверить, прежде чем вырывать детали. Вы хотите, чтобы область была свободна от мусора и предметов, потому что, если что-то окажется под педалью тормоза, это может иметь гораздо более катастрофические последствия.

5.

Изношенный трос сцепления

Если у вас нет гидравлической системы сцепления, трос сцепления автомобиля соединяет педаль с рычажным механизмом. Когда вы нажимаете на педаль, трос тянет рычаг, чтобы выключить сцепление.

Поскольку сцепление выключено, вы можете безопасно переключать передачи. Однако, когда этот трос сцепления изнашивается или растягивается, вам придется приложить больше усилий, чтобы заставить его работать.

6.

Изношенная тяга

Рычаг сцепления состоит из механических и гидравлических компонентов, обеспечивающих работу сцепления. Рычажный механизм также содержит различные стержни и рычаги.

Рычажный механизм отвечает за увеличение усилия от педали. Он обеспечивает необходимую прочность нажимной пластины. Без рычажного механизма вам потребовалось бы гораздо больше давления на педаль, чтобы выключить сцепление.

7.

Неисправен главный или ведомый цилиндр сцепления

Рабочий цилиндр сцепления работает вместе с главным цилиндром сцепления и отключает сцепление при нажатии на педаль. Давление поступает от главного цилиндра, который распространяется на рабочий цилиндр сцепления, который затем удлиняет шток, чтобы вдавить его в рычаг или вилку и выключить сцепление.

Когда любой из них выходит из строя, вы можете заметить проблемы с переключением передач. Однако первым признаком неисправности обычно является тугая педаль.

СВЯЗАННЫЕ: 6 Признаки неисправности главного цилиндра сцепления

8.

Засорение или защемление гидравлического шланга

Шланг сцепления представляет собой гибкий компонент гидравлических систем. Этот шланг транспортирует давление и жидкость при нажатии на педаль. Поскольку это не жесткая линия, она может изгибаться в разных направлениях.

Иногда эта гибкость приводит к его падению, особенно если его ограничивают другие компоненты. Также есть вероятность, что он может быть заблокирован. Независимо от того, зажата она или заблокирована, вы можете заметить изменение ощущения педали.

9.

Изношенный или неисправный нажимной диск сцепления

Нажимной диск сцепления взаимодействует с диском сцепления и маховиком, обеспечивая прямое зацепление и отключение. Он необходим для точного переключения передач и поддержания скорости.

Однако прижимная пластина выдерживает сильное трение и давление на километрах. Со временем он изнашивается, что может привести к проблемам с переключением передач, ощущению тряски и проблемам с педалью.

Как исправить тугую педаль сцепления

Как показывают некоторые из приведенных выше причин, есть несколько исправлений, которые вам ничего не будут стоить. Первым шагом будет проверка под педалью, чтобы убедиться, что ничто не мешает вам нажать на нее. Кроме того, вы также можете выполнять некоторые ручные настройки, чтобы педаль работала в соответствии со спецификациями. Это два самых простых доступных исправления.

Замена поперечного вала сцепления или шарового шарнира может превратиться в сложную работу. Ни одна из этих работ не должна выполняться любителем, так как неправильное выполнение может привести к большим проблемам. Тем не менее, вы можете заменить трос сцепления или рычажный механизм самостоятельно, используя подходящие инструменты и дополнительное время.

Стоимость замены любой детали сцепления зависит от типа вашего автомобиля. С учетом сказанного вы можете рассчитывать заплатить от 200 до 250 долларов за замену троса сцепления. С этой работой затраты на рабочую силу составляют от 80 до 100 долларов, а деталь должна стоить вам от 120 до 150 долларов.

Во многих случаях необходимо заменить нажимную пластину, поперечный вал или шарнирный шар, чтобы исправить тугую педаль сцепления. Чтобы заменить их, вам часто приходится снимать всю коробку передач, чтобы добраться до них. Это часто приводит к тому, что затраты на ремонт превышают 2000 долларов. Некоторые ведомые гидроцилиндры сцепления также расположены внутри картера коробки передач.

Как только у вас начнутся проблемы с педалью сцепления, вам следует показать автомобиль квалифицированному механику. В конце концов, вы не хотите оказаться в затруднительном положении без возможности безопасного переключения передач.

Тугая педаль сцепления: 11 Общие причины и затраты

Ваша педаль сцепления кажется жесткой? У вас есть проблемы с включением первой передачи? Если это так, то сцепление, вероятно, нуждается в обслуживании. Сцепление является важной частью любого автомобиля с механической коробкой передач. Если вы еще не перешли на электромобиль, то это руководство для вас.

В этой статье мы рассмотрим, почему стало труднее нажимать на педаль сцепления.

Как сцепление и трансмиссия работают вместе?

Сначала рассмотрим основы. Когда вы нажимаете педаль сцепления, давление воздуха подается на диафрагму, которая давит на сцепление. Давление вызывает трение в сцеплении, когда оно трется о металлические пластины. Когда вы отпускаете ногу с педали, это давление воздуха сбрасывается, и вы можете двигать свой автомобиль вперед или назад без какого-либо сопротивления со стороны двигателя.

Крутящий момент, создаваемый автомобильным двигателем, незначителен, когда автомобиль стоит на месте. Вы должны выжать педаль сцепления, чтобы начать движение на автомобиле с механической коробкой передач. Мощность двигателя должна передаваться на колеса через трансмиссию, которая постепенно принимает нагрузку. Это то, что сцепление и делает.

В тот момент, когда вы отпускаете сцепление, ваша коробка передач начинает воспринимать нагрузку и двигаться плавно.

Что вызывает тугую педаль сцепления?

Причин может быть несколько, но наиболее распространенной является заедание педали сцепления. В системе сцепления для работы используется гидравлическая жидкость. Если он протекает, вы можете заметить, что ваша педаль стала более жесткой, чем обычно. Другой распространенной проблемой является ощущение губчатости педали, что похоже на ощущение. Если это так, проверьте под автомобилем наличие утечек или обратитесь к профессионалу для его осмотра.

Если в гидравлической системе вашего автомобиля нет явных утечек, существуют другие причины тугой педали сцепления.

1. Что-то блокирует педаль

Прежде чем погрузиться в глубокую часть, убедитесь, что вы выполнили эту простую проверку. Можно было бы подумать, что это проблема, которую нельзя упускать из виду, но это происходит чаще, чем вы думаете. Люди часто ездят с мелкими предметами, катающимися в их транспортных средствах, не подозревая об опасностях, которые они могут вызвать.

Если какой-либо из этих предметов окажется между педалью сцепления и полом, это может вызвать проблемы с вашей способностью нажимать на эту педаль.

Прежде чем тратить время и деньги на более сложный ремонт, проверьте наличие этой простой проблемы.

2. Поврежденный или изношенный поперечный вал

В трансмиссии имеется вал, известный как поперечная шестерня. Это передает давление с вашей ноги на другую часть, называемую компонентом подшипника выключения сцепления.

Это действие отключает сцепление, поэтому, если эта деталь повреждена или изношена, это может привести к тому, что педаль будет тугой при нажатии.

Это также может повлиять на работу всей системы передачи.

3. Неисправный или изношенный шаровой шарнир

Если сцепление нажимается с трудом, это может быть связано с проблемой шарового шарнира. Поворотный шар — это то, что соединяет прижимную пластину с выжимным подшипником.

Если он неисправен, сцепление не будет включаться должным образом, и вы обязательно заметите жесткость.

Как и многие другие движущиеся части, шаровая опора может со временем изнашиваться или повреждаться, и сцепление не будет работать плавно.

4. Педаль сцепления требует регулировки

Если педаль сцепления тугая, возможно, ее необходимо отрегулировать, что может быть хорошей новостью, поскольку означает, что она не сломана. Однако со временем сцепление может выйти из строя.

Для диагностики в некоторых случаях происходит частичное или полное отключение сцепления при нахождении педали в верхней точке. В этом случае вы обычно проверяете настройку, прежде чем приступать к более сложному устранению неполадок.

Если вы не можете отрегулировать педаль сцепления самостоятельно, закажите автомобиль для обслуживания, так как это может быть деликатной работой.

5. Ослабленный трос сцепления

Большинство автомобилей имеют трос сцепления, который соединяет педаль с рычажным механизмом. Когда педаль нажата, трос натягивает рычаг, который отпускает или выключает сцепление.

Позволяет переключать передачи. Однако, если трос сцепления растянут, он может ослабнуть, и вам придется сильнее нажимать на педаль сцепления.

6. Неисправность рычажного механизма сцепления

Как объяснялось в предыдущем пункте, рычажный механизм сцепления позволяет сцеплению и трансмиссии работать вместе. Кроме того, рычажный механизм увеличивает усилие, прилагаемое к педали.

Изношенная или неисправная тяга сцепления означает, что выключение сцепления будет намного сложнее, отсюда жесткость педали.

7. Неисправный рабочий цилиндр сцепления

Рабочий цилиндр сцепления и главный цилиндр сцепления работают вместе, отключая сцепление при нажатии на педаль.

Первый признак неисправности — затруднено переключение передач, тугая педаль сцепления.

8. Низкий уровень или загрязнение трансмиссионной жидкости

Другая проблема заключается в том, что если в вашей трансмиссии мало жидкости или если жидкость в ней загрязнена, это определенно повлияет на ваше сцепление. Это также может вызвать проблемы с другими компонентами трансмиссии.

Если уровень трансмиссионной жидкости вашего автомобиля низкий, сцепление может включиться раньше, чем должно.

Хорошей новостью является то, что если вам удалось определить эту неисправность, все, что вам нужно сделать, это заменить трансмиссионное масло, и все симптомы плохого сцепления и жесткости будут устранены практически мгновенно.

9. Неисправный нажимной диск сцепления

Диск сцепления работает с диском и маховиком, контролируя зацепление и расцепление с коробкой передач. Эти компоненты обеспечивают правильное и плавное переключение передач.

В течение своего срока службы прижимная пластина выдерживает большое трение и давление для правильной работы. По мере того как фрикционный материал изнашивается, при нажатии на педаль возникает жесткое или жесткое ощущение.

10. Заблокирован гидравлический шланг сцепления

Гидравлическая система использует гидравлический шланг для перемещения жидкости под давлением при нажатии педали сцепления. Если что-то блокирует шланг или другие компоненты защемляют его, это затруднит движение жидкости. Это приведет к тугой педали.

11. Попавший воздух в гидравлическую линию

Если в гидравлическую линию попал воздух, это может вызвать жесткость сцепления. Воздух обычно попадает внутрь, если где-то в линии есть утечка. Это приводит к попаданию воздуха в систему и может затруднить нажатие на педаль сцепления.

Когда вы отвезете свою машину на техническое обслуживание, они, скорее всего, заменят всю магистраль, если она повреждена и утечка действительно присутствует.

Предположим, вы столкнулись с утечкой в ​​гидравлической системе сцепления и хотите устранить ее самостоятельно.

В этом случае есть несколько методов, которые можно успешно реализовать своими руками. Наиболее распространенным методом ремонта является замена изношенных уплотнений и прокладок на новые.

Сколько миль обычно служит сцепление?

Муфты изнашиваются, так как в течение срока службы они испытывают значительное трение и износ. На самом деле, во многих автомобилях сцепление заменяют еще до окончания срока службы.

Ответить на вопрос о том, сколько миль обычно служит сцепление, довольно сложно, поскольку на ожидаемый срок службы сцепления любого автомобиля влияет множество факторов.

Основным фактором, влияющим на срок службы сцепления, является стиль вождения. Чем больше нагрузки вы оказываете на сцепление, тем короче срок его службы.

Общее эмпирическое правило заключается в том, что сцепление потенциально может прослужить более 100 000 миль, но некоторые автомобили требуют замены сцепления гораздо раньше. Обычно на отметке 60 000 миль. Однако, если у вас нет никаких симптомов отказа сцепления, вы можете продолжать движение.

Стоимость замены сцепления

Стоимость замены сцепления может сильно различаться в зависимости от того, какой у вас автомобиль и где вы живете. В среднем замена сцепления может стоить от 400 до более чем 1000 фунтов стерлингов. Это включает в себя запчасти и работу!

Однако большинство водителей должны быть готовы раскошелиться примерно на 500 фунтов стерлингов. Если вы оставите свой автомобиль в гараже, они смогут заменить его за полдня.

Стоит прочитать об этом случае с Vauxhall Astra, у которого отказало сцепление на пробеге всего в 22 000 миль, а указанная цена его ремонта составляла 1100 фунтов стерлингов.
