Разбираемся, что такое трансмиссия, как она устроена и какие неисправности встречаются чаще всего.

• Что это
• Назначение
• Устройство
• Виды
• Неисправности и советы механика

adv.rbc.ru

Эксперт в этом материале: Юрий Гордеев, мастер-консультант отдела слесарного сервиса АвтоСпецЦентра Nissan Химки

Что такое трансмиссия

Трансмиссия автомобиля — это совокупность различных узлов и механизмов, передающих крутящий мо­мент от двигателя к ведущим колесам и изменяющий его по величине и направлению. Другими словами, именно трансмиссия позволяет автомобилю тронуться с места, ускоряться и двигаться, в том числе, задним ходом.

Ее конструкция тесно связана с изначальной компоновкой транспортного средства, то есть как расположен двигатель и ведущие колеса относительно друг друга. У переднеприводных авто двигатель и трансмиссия это по сути единый узел под капотом. При заднеприводной компоновке двигатель спереди, а ведущие колеса — задние. Есть и более экзотические варианты, например, с центрально- и заднемоторной компоновкой.

Дополнительно трансмиссия усложняется при наличии полного привода. В этом случае ведущими будут четыре колеса, и тут есть свои нюансы — в каком соотношении распределяется мощность по осям, тип блокировки и прочее.

Кроме того, есть специфические трансмиссии, которые или не нашли массового применения, или используются на тяжелой строительной, сельскохозяйственной и военной технике.

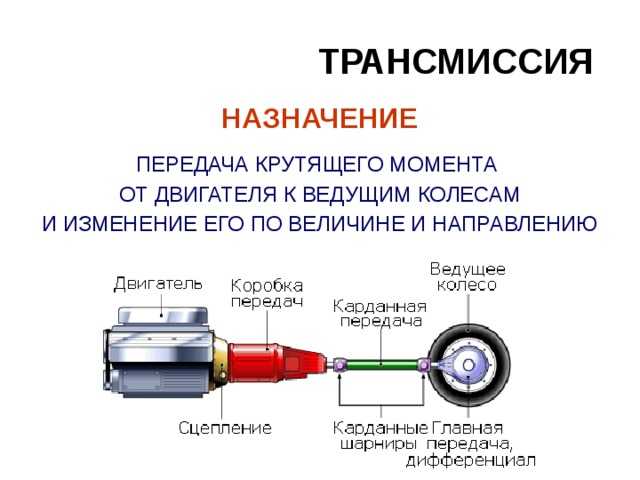

Назначение трансмиссии

Основное назначение трансмиссии — преобразование и передача крутящего момента. От ее конструкции и характеристик отдельных узлов также зависит:

• динамика и показатели управляемости;
• безопасность;
• эффективный расход топлива. Слаженная работа всех элементов трансмиссии обеспечивает максимально возможный КПД с минимальной потерей мощности.

Устройство трансмиссии

Устройство трансмиссии варьируется от типа привода и компоновки, но в самом общем виде к ее основным узлам относят:

• сцепление — в классическом варианте передает энергию вращения маховика и позволяет включать/отключать трансмиссию от ведущего вала. На автоматах это делает гидротрансформатор.
• коробка передач — предназначена для изменения крутящего момента в широком диапазоне, для адаптации скорости вращения двигателя к разным режимам движения. Бывают ступенчатыми и бесступенчатыми.
• кардан — это несколько механических элементов (валы), которые передают вращение к расположенным на расстоянии элементам. Например, при задне- или полноприводной компоновке.
• дифференциал — благодаря ему пара ведущих колес, то есть расположенных на одной оси, могут вращаться с разными скоростями. Это необходимо, например, при поворотах, в том числе, для исключения пробуксовки.
• шарниры равных угловых скоростей (ШРУС) — элемент передне- и полноприводных авто, который передает момент под изменяющимся углом (до 70 градусов) относительно оси. Делятся на внешние и внутренние.
• раздаточная коробка — применяется опционально. Позволяет передавать крутящий момент на все четыре колеса и использовать понижающую передачу.

В трансмиссии все эти элементы, с поправкой на полный привод и компоновку, последовательно связаны друг с другом и в классическом варианте (заднеприводном) работают так:

1. через сцепление от маховика крутящий момент передается на первичный вал КПП;
2. от нее вращение, в соответствии с выбранной передачей, передается на вторичный вал. Он в свою очередь соединен с карданом и главной передачей;
3. от них мощность перераспределяется по оси на каждое из колес.

У переднеприводных автомобилей выходной вал КПП напрямую соединен с объединенным в один узел главной передачей и дифференциалом. Момент на ведущие колеса, которые в движении постоянно меняют свое положение относительно КПП, помогают передать ШРУСы. При полном приводе, когда ведущие все колеса, за распределение крутящего момента отвечает раздаточная коробка.

Виды трансмиссии

В первую очередь стоит определиться, что брать за основу классификации. Например, все трансмиссии можно разделить по типу привода — передний, задний или полный.

Еще одна классификация, которая часто приводится в специализированной литературе — по способу передачи энергии: механические, гидростатические, гидрообъемные, электромеханические и другие. В массовом легковом сегменте нашли применение не все из них и наиболее распространена первая — та, где мощность передается путем вращения и трения механических узлов.

Но чаще всего под трансмиссией подразумевают все же тип коробки передач: механическая или автоматическая. Такое разделение уже прочно вошло в лексикон, и в этом случае трансмиссия и коробка по факту становятся синонимами (что не совсем так).

Неисправности трансмиссии: советы эксперта

Проблем и поломок у трансмиссии автомобиля может быть ровно столько, сколько рабочих элементов в ее составе. Но редко когда поломка случается внезапно. Любой неисправности, которая без должного внимания способна перерасти в полноценный дефект, предшествуют симптомы. Некоторые из них лучше диагностировать у специалистов, другие можно проверить самостоятельно. Разбираемся с экспертом в наиболее распространенных из них.

Проблемы КПП

В целом, коробка переключения передач — надежный узел в трансмиссии автомобиля. При правильной эксплуатации и соблюдении регламента обслуживания, серьезных проблем может не возникнуть на протяжении всего срока владения автомобилем. Но насторожиться стоит в случае, когда:

• появился шум и скрежет при переключении;
• передача не включается или ее выбивает;
• «коробка», если это автомат, зависает, чувствуются пинки или провалы;
• очевидная утечка трансмиссионной жидкости.

Юрий Гордеев, мастер-консультант отдела слесарного сервиса АвтоСпецЦентра Nissan Химки:

«В случае, когда не получается сдвинуть рычаг МКПП при выжатом сцеплении, проверяют уровень и качество трансмиссионной жидкости.

Если на АКПП при движении селектор самостоятельно уходит в нейтральное положение, то проводят диагностику синхронизатора и электроники. Когда коробка «зависает», например работает только на третьей передаче и далее не переключается, потребуется диагностика соленоида блокировки переключения, а также проверка датчика переключения. Повышенный шум или воющий звук могут указывать на износ подшипника первичного вала.

Блокировка задней передачи и рывки при смене четных скоростей на DSG требуют диагностики износа фрикционной многодисковой муфты и уровня истирания соленоидов мехатроника».

Чаще всего под словом трансмиссия подразумевают тип коробки передач: механическая или автоматическая
(Фото: Shutterstock)

Проблемы сцепления

Некоторые элементы сцепления подвержены естественной выработке, например, фрикционные диски, которые изнашиваются и становятся тоньше. В этом случае достаточно вовремя производить замену элемента. Но могут быть и другие проблемы:

• проскальзывание и пробуксовка;
• проваливание педали сцепления;
• появление посторонних шумов.

Совет эксперта: «Меняющийся при нажатии сцепления шорох и шум, могут указывать на износ выжимного подшипника. При тросовом приводе — смотрят на его состояние.

Если по мере отпускания сцепления при работающем двигателе обороты не падают и машина не глохнет, то сцепление не до конца выключается. Тоже касается ситуации, когда при работающем двигателе не включается задняя скорость».

Проблемы ШРУСов

Это еще один надежный элемент трансмиссии, выход из строя которого может привести к полной остановке автомобиля и дорогостоящему ремонту, вплоть до замены полуоси в сборе. Чаще всего к этому приводит неправильная эксплуатация, в том числе привычка резко трогаться с места при вывернутых колесах. В числе характерных симптомов неисправности ШРУСов:

• трещины и следы смазки на пыльнике;
• щелчки или свист при движении;
• отчетливый хруст в области колес во время езды.

По словам эксперта Юрия Гордеева, провести диагностику ШРУСов можно самостоятельно:

• Внешний ШРУС. Необходимо максимально вывернуть руль в любую сторону и проехаться. Неисправный внешний шарнир будет издавать хруст, зависящий от скорости движения.
• Внутренний ШРУС. Автомобиль поднимают домкратом или ставят на подъемник. Затем заводят двигатель и включают передачу. Если при этом появляется хруст, проблема во внутреннем шарнире.

adv.rbc.ru

adv.rbc.ru

Трансмиссия автомобиля: виды, неисправности

Что такое трансмиссия? Какое ее назначение, устройство? Чем отличаются разные виды трансмиссий: механическая, гидравлическая, гидростатическая, электромеханическая. Какие поломки трансмиссии встречаются чаще всего?

Трансмиссия автомобиля – это целый комплекс механизмов, который обеспечивает функционирование всех его движущих механизмов, передаёт им энергию ДВС. Дословно слово «transmission» с английского языка на русский можно перевести следующим образом: «перенос», «передача», «перевод». Фактически даже простая цепная передача на велосипеде – это уже трансмиссия. Но применительно к велосипедам слово «трансмиссия» не прижилось. Принято говорить именно «передача». А вот в сфере машиностроения, транспортных технологий понятие «трансмиссия» применяется и к механизмам, соединяющим ДВС с движущимися элементами, и к системам, которые обеспечивают функционирование таких механизмов.

Хотя, если речь уже зашла о велосипеде, то на его примере легче всего наглядно объяснить суть трансмиссии как-таковой. Чтобы передвигаться быстро на велосипеде, нужна высокая частота вращения заднего ведущего колеса. Цепная передача идеально позволяет решить эту задачу, не прибегая к изменению диаметра колеса. Правда, если мы рассматриваем устройство автомобилей, то уже появляется двигатель, и конструкция усложняется, как и спектр её «обязанностей». Например, во время движения авто ДВС постоянно нужно затрачивать энергию на преодоление всевозможных сопротивлений, в том числе преодоление инерции самого автомобиля.

От качества механизмов трансмиссии (МТ) зависит расход топлива, безопасность и комфорт водителя, пассажиров транспортного средства, эффективность выполнения тех или иных задач. Например, МТ погрузчика обеспечивают оператору комфортное взаимодействие с погрузчиком, беспрепятственно подъезжать к стеллажам и аккуратно разгружать его. От МТ комбайна зависит отлаженность передачи действий от ДВС механизмам жатвенной части. От МТ карьерного самосвала зависит то, сможет ли он обеспечить эффективный старт после полной загрузки кузова или движение в гору с высокой скоростью.

Назначение и схемы трансмиссий

Прямое назначение трансмиссии автомобиля — пошагово регулировать крутящий момент от маховика и распределять его по ведущим колёсам.

МТ позволяют согласовать работу ДВС с сопротивлением движению транспортного средства, расширяя тяговое усилие на ведущих колесах, диапазон изменения оборотов.

Схема трансмиссии автомобиля зависит от того – переднеприводный или заднеприводный автомобиль перед нами.

У транспортного средства с приводом на задние ведущие колеса в составе трансмиссии чаще всего можно встретить сцепление, коробку передач, карданный механизм, задний ведущий мост в сборе. Такой вариант очень популярен у коммерческого транспорта (включая, грузовики, автобусы).

У транспорта с приводом на передние колеса (самый распространённый вариант у легковых авто) в состав трансмиссии чаще всего входят: сцепление, трансэксл, карданный привод на передние ведущие колеса и шарниры равных угловых скоростей.

Уточнение «чаще всего» при описании конструкции сделано по той причине, что некоторые элементы могут «перекочёвывать». Например, трансэксл можно встретить в конструкции некоторых автомобилей и с задним приводом. К такому конструктивному решению не раз прибегали при производстве некоторых моделей Chevrolet, Nissan Alfa Romeo. Особенно решение популярно у спорткаров с независимой подвеской. Трансэксл может соединяться с ДВС при помощи различных валов (карданного, с резиновыми муфтами).

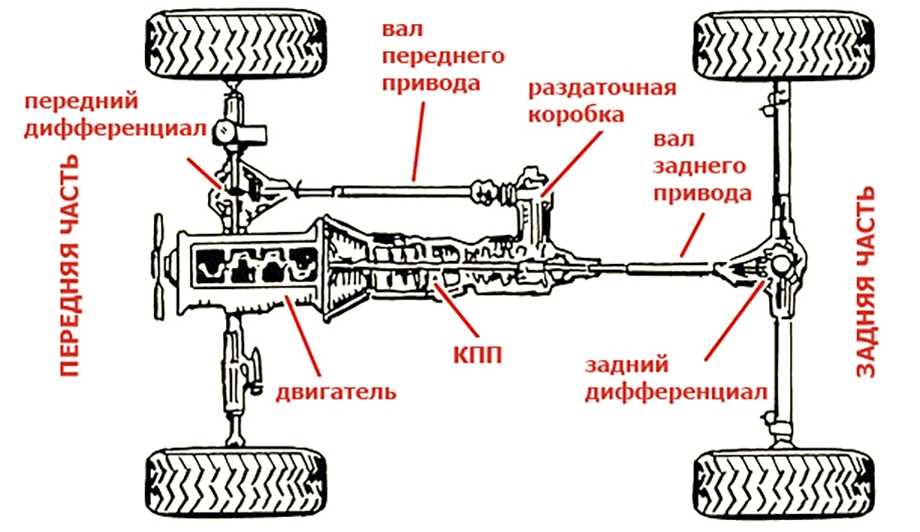

В трансмиссионную схему всех полноприводных авто с ручным управлением и ряда транспортных средств с дополнительным оборудованием (например, коммунальной техникой) также входит раздаточная коробка.

Отдельно стоит обратить внимание на гидромеханические схемы. У них нет сцепления, но каждая ступень КПП оснащается автономным элементом переключения.

Что входит в трансмиссию автомобиля?

Узлы трансмиссии автомобиля:

• Сцепление, муфта сцепления или фрикцион (последний вариант часто встречается на сельскохозяйственной технике, например, тракторах). Разъединяет двигатель от трансмиссии и плавно соединяет их при переключении передач, при старте движения. Основа большинства сцеплений — фрикционный диск или диски, прижатых к маховику или сжатых друг с другом. Управлять сцеплением можно механическим способом (педалью), посредством гидро-, электропривода.
• Коробка передач (КПП). Главная функция любой КПП — изменение отношения между угловыми скоростями, крутящими моментами валов, угловыми и линейным перемещениями (то есть изменение передаточного отношения). Агрегат позволяет изменить крутящий момент, скорость и направление движения транспортного средства, а также разъединить двигатель с трансмиссией. Устройство агрегата зависит от типа КПП.
• Трансэксл — ведущий мост в блоке с коробкой передач.
• Кардан — механизм, передающий крутящий момент между валами у переднеприводных авто и от коробки к задним колесам на заднеприводных.
• Картер. Кожух, в котором располагаются главная передача, полуоси для крепления ступиц ведущих колец и дифференциал.
• Главная передача. Увеличивает крутящий момент и передаёт его на полуоси ведущих колес, адаптирует мощь двигателя под эксплуатационные условия.

• Дифференциал. Распределяет крутящий момент между приводными валами и обеспечивает возможность колёс вращаться с разными угловыми скоростями. От дифференциала зависит безопасность езды при поворотах на сухой гладкой дороге. Дифференциал может быть исполнен в виде муфты (вязкостной или фрикционной) или червячных полуосевых шестерен (дифференциал Торсен) с автоматической самоблокировкой механизма в момент разности крутящих моментов на приводном вале и корпусе.
• Полуоси. Передают крутящий момент от зубчатого колеса дифференциала непосредственно на колесо (через ступицу).

• Шарниры угловых скоростей. Передают крутящий момент, идущий от дифференциала к ведущим колесам. ШРУСы в отличие от передачи способны беспрепятственно работать с существенными углами поворота (до 70 градусов).

• Раздаточная коробка («раздатка»).  Устройство, направленное на распределение усилия двигателя по ведущим колесам. Раздаточная коробка помогает нарастить крутящий момент при езде по плохим дорогам, бездорожью, распределить крутящий момент между приводными осями транспортного средства.

Для повышения функциональности, эргономичности, конкурентоспособности устройство трансмиссии автомобиля постоянно совершенствуют. Рассмотрим популярные полноприводные МТ 4Matic, xDrive, 4Motion, Quattro.

Особенности популярных трансмиссий 4Matic, xDrive, 4Motion, Quattro

• Системы полного привода 4Matic (установлены на многочисленные легковые модели Mercedes-Benz) с постоянным полным приводом включают межколесный и межосевой дифференциалы свободного типа, позволяющих разделить крутящий момент ДВС на две оси. Каждая из осей благодаря свободным дифференциалам может беспрепятственно вращаться с различной скоростью. Кроме того, у 4Matic предусмотрен контроль за движением посредством системы курсовой устойчивости (предусмотрен контроль тягового усилия, антиблокировочная система тормозов и антипробуксовочный механизм).
• Полноприводные трансмиссии xDrive (разработка BMW) отличаются наличием фрикционной многодисковой муфты. Она выполняет роль дифференциала. Также одна из главных особенностей решения состоит в том, что системой обеспечена возможность перераспределения межосевого крутящего момента в максимально широком диапазоне (0 до 100%).
• Система Quattro (Audi). Отличительная особенность – МТ и ДВС расположены продольно. У большинства трансмиссий Quattro присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.
• 4 Motion (популярный МТ Volkswagen). Особенность схемы — крутящий момент ДВС распределяется по осям в зависимости от ситуации на дороге.

У большинства трансмиссий Quattro и 4Motion присутствует свободный дифференциал с электронной блокировкой. Благодаря ней автоматически отпадает проблема пробуксовки ведущих колёс при разгоне на скользком дорожном полотне.

Классификация

Трансмиссии принято классифицировать в зависимости от способа передачи энергии (типа преобразователя крутящего момента, привода транспортного средства использованной коробки передач.

В зависимости от способа передачи энергии выделяются следующие виды трансмиссии автомобиля:

• Механическая. Энергия передаётся посредством механического трения в сцеплении, взаимодействия шарниров, зубчатых колёс.
• Гидромеханическая. Крутящий момент возникает за счёт механического трения и работы гидравлики. ТМ здесь работают благодаря гидромуфте, гидротрансформатору.
• Гидравлическая. Вращение обязано нагнетания масла к гидротурбине под высоким давлением. То есть передача энергии осуществляется посредством жидкости.

В зависимости от привода выделяют переднеприводную, заднеприводную и полноприводную трансмиссию. О том, как они отличаются, можно судить, исходя из особенностей схемы устройств, приведённых в начале нашего материала.

В зависимости от коробки передач трансмиссия бывает:

1. Механическая.
2.  Автоматическая.
3. Роботизированная.
4. Вариативная (бесступенчатая) – с вариатором.

Подробнее о трансмиссиях с разными типами коробок передач читайте в нашем материале «Коробка передач».

Механическая трансмиссия

Передача мощности производится за счёт механических передач вращательного движения.

Плюсы:

• Низкая стоимость.
• Высокий КПД.
• Малые габариты.

Механические системы обладают наивысшим КПД среди прочих, наименьшей массой, наиболее просты в производстве.

Важно! Не нужно путать механический способ передачи энергии и механическую коробку передач. Да, чаще всего решения с механической коробкой – это именно решения с механической передачей энергией. И именно её все и называют механическая трансмиссия автомобиля. Но это не аксиома. Среди гусеничной техники есть решения, где энергия передаётся через мехпередачи, при этом коробки стоят отнюдь не механические.

Гидромеханическая трансмиссия

Для агрегата характерно наличие гидромеханической коробки передач (в конструкции объединены механический редуктор + гидродинамический преобразователь крутящего момента). Наибольшая эффективность от системы наблюдается при наличии в ней автоматического управления.

Гидротрансформатор с колёсами с криволинейными лопатками, являющийся обязательным элементом такого агрегата, автоматически изменяет крутящий момент, передаваемый от двигателя.

Процесс передачи крутящегося момента подчиняется изменениям нагрузки на выходном валу КП.

• Муфта свободного хода запускает процесс вращения колеса реактора только в одном направлении. Оно совпадает с траекторией вращения насосного колеса.
• Рабочая зона под давлением заполняется маслом.
• Насосное колесо вращается.
• Лопатки насосного захватывают масло.
• Под влиянием центробежной силы масло оказывается на турбинном колесе.
• Масло поступает в реакторе.
• Направление потока жидкости изменяется.
• Масло снова поступает в насосное колесо.

Таким образом, на лицо – замкнутая циркуляция масла.

Плюсы и минусы гидромеханических решений

Гидромеханические решения ценят за широкий диапазон регулирования передаточных чисел, возможность обеспечить бесступенчатое изменение параметров потока энергии, реверсирование, быстрое реагирование на изменение условий эксплуатации, ситуацию на дороге. Предоставляется возможность автоматизировать процесс переключения скоростей, установить полный контроль за фильтрацией крутильных колебаний.

Гидромеханические МТ очень популярны у сельскохозяйственных, коммунальных машин, автопоездов большой проходимости. Решение отлично подходит для передачи мощностного потока от ДВС на привод ведущих мостов.
Распространена установка таких агрегатов и на карьерные самосвалы. Удаётся исключить динамические нагрузки на валы, превышение трения дисков.

Самые популярные и эффективные – гидромеханические автоматические трансмиссии.

Правда, при множестве достоинств, есть у них и недостатки:

• Отношение крутящего момента на ведомом звене по отношению к крутящему моменту на ведущем звене (то есть коэффициент трансформации) достаточно низок (не превышает 3).
• Есть сложности с нарастанием тормозного усилия (эта проблема остро чувствуется при вхождении в режим торможения ДВС.
• Высокая материалоемкость.

Гидравлическая трансмиссия

Вместо сухого трения механических МТ задействован гидротрансформатор. Для передачи крутящего момента применяются планетарные ряды, помогающие создать идеальные условия для реализации широкого спектра передаточных отношений. В том числе, такие решения не боятся сильной вибронагруженности.

Огромные преимущества решения:

• При переключениях передач не происходит разрыва потока мощности.
• Решение отлично обеспечивает передачу крутящегося момента.
• Для плавной работы с передачами не нужно прикладывать ударные усилия.

Но чтобы получить отдачу от агрегата с гидротрансформатором, приходится заботиться о монтаже
своей гидромуфты для каждой передачи.

Гидростатическая трансмиссия

ГСТ передаёт энергию вращения от ДВС к колесу или шнеку через насос с помощью направления рабочей жидкости к гидромотору.

Решение чаще всего монтируется на транспорте, если важно обеспечить большое передаточное число. Главные объекты, где устанавливаются МТ такого типа – зерноуборочные комбайны, дорожно-строительные машины, бульдозеры.

ГСТ не препятствует пробуксовке машин на вязких грунтах, а при движении вперед-назад легко обеспечить прямолинейность движения. Даже если отвал бульдозера максимально отпущен, то при медленном продвижении вперёд транспортное средство не глохнет. При работе на бульдозере это особенно ценно.



ГСТ не отличается высоким уровнем КПД, но ДВС у таких ТМ работает более экономично, если сравнивать с механической трансмиссией.

Электромеханическая трансмиссия

Электромеханическая трансмиссия – это решение с тяговым генератором, тяговым мотором (или несколькими моторами).

Объекты установки:

• cамосвалы большой грузоподъёмности,
• автобусы большой вместимости,
• транспорт высокой проходимости (вездеходы, уборочно-транспортные машины),
• гусеничные трактора,
• многозвеньевые поезда высокой проходимости,
• карьерные самосвалы

Главная особенность – энергия передаётся на генератор и при необходимости может использоваться повторно. Торможение происходит с возвратом энергии. Если монтирована аккумуляторная система, можно производить замедленное движение с отключенным ДВС. В электроэнергию может преобразовываться вся мощь ДВС.

Среди недостатков – внушительные габариты, высокая себестоимость, КПД ниже, нежели у механических систем.

Наиболее частые поломки трансмиссии

• Сильный шум при включении сцепления – «симптом» износа пружин (вилки, демпфера) или возникновение зазора в шлицевом соединении. Чаще всего решение проблемы – замена ведомого диска или пружин, но иногда достаточно просто основательней закрепить пружину вилки.
• Увеличение шума при выключении сцепления – сигнал о износе, повреждении подшипников вала КПП. Как правило, проблема решается заменой подшипника.
• «Смазанное» включение передач. Возникает как ответная реакция на износ многих деталей. Важна детальная диагностика и замена одной или нескольких деталей – пружин фиксаторов, шариков, «сухарей», шестерни, муфты, рычага выбора передач, блокирующих колец синхронизаторов.
• Из коробки передачи течёт масло. Чаще всего проблема – в износе сальников или уплотнительных прокладок, и они нуждаются в замене. Но проблема может быть и в ослаблении крепления картера или его крышек. В этом случае требуется регулировка крепежа (гаек).
• КПП издаёт гул, шум. Такое нередко бывает при недостатке уровня масла в коробке. И здесь важно понять причину утечки масла, устранить ее, а затем восстановить уровень масла до требуемых норм. Кроме того, проблема может быть связана с износом синхронизаторов, подшипников, шестерен. В этом случае требуется их замена.
• При подъёме транспортного средства в гору начинается пробуксовка. Переключение на пониженную передачу начинается раньше времени. Здесь, как и в предыдущем случае, причина чаще всего – падение уровня масла. Но нельзя исключать и одновременный износ манжет поршня и дисков муфты. Это может быть прямым стимулом к их замене.
• Cтук на холостом ходу ДВС. Это свидетельство окончания времени эксплуатации дисков фрикционных муфт. Решить проблему можно только их заменой.

Интерактивное обучение! На базе LCMS ELECTUDE доступен специальный обучающий курс-тренинг и тестовая система проверки знаний «Трансмиссия автомобиля».

29 учебных модулей – это отличные возможности для того, чтобы изучить устройство, принцип работы разных трансмиссий. Огромное внимание уделяется устройству и сервисному обслуживанию.

Видеообзор интерактивного тренинга «Трансмиссия»

Дополнительную информацию вы всегда можете уточнить в LCMS ELECTUDE. Это не только обширная база знаний для тех, кто постигает транспортные технологии, но и площадка, которая позволяет прокачать навыки посредством симулятора, оценить знания с помощью системы тестов. Платформа отлично подходит для обучения  автодиагностов и автомехаников.

типов автомобильных трансмиссий — что это такое и чем они отличаются?

В автомобиле трансмиссия или коробка передач действуют как среда, передающая мощность, вырабатываемую двигателем, на колеса через механическую систему шестерен и зубчатых передач. Трансмиссия позволяет человеку контролируемо подавать мощность на транспортное средство, без чего автомобиль не будет эффективно двигаться. Низкие передачи в коробке передач обеспечивают необходимый крутящий момент для ускорения, в то время как более высокие передачи помогают достичь высокой скорости за счет более эффективного использования мощности двигателя. Хотя функция может быть простой, существуют различные типы трансмиссий, которые помогают передавать мощность в движение.

Содержание

• Различные типы автомобильных трансмиссий
  • Механическая коробка передач
• Автоматическая коробка передач
  • Трансмиссия гидротрансформатора
  • Бесступенчатая трансмиссия
  • Полуавтоматическая коробка передач
  • Коробка передач с двойным сцеплением
• Типтроник Трансмиссия
• Сводка типов автомобильных трансмиссий
• Часто задаваемые вопросы о типах автомобильных трансмиссий

Различные типы автомобильных трансмиссий

Механическая трансмиссия

Если вы хотите быть более привязанным к своему автомобилю, вам подойдет механическая трансмиссия. В автомобиле с механической коробкой передач водитель использует педаль сцепления и рычаг переключения передач, расположенный на полу между передними сиденьями или на центральной консоли, чтобы включить нужную передачу.

Вождение с механической коробкой передач — это навык, который необходимо освоить и практиковать, чтобы понять, как добиться от автомобиля максимальной эффективности, мощности и ускорения. Среди типов трансмиссии механическая коробка передач является наиболее экономичной. Это, однако, зависит от стиля вождения, так как агрессивное использование передач даст вам самый низкий пробег.

Автоматическая коробка передач

Автоматическая коробка передач — это тип коробки передач, который автоматически переключает передачи и, следовательно, не требует от водителя переключения передач вручную. Автоматическая коробка передач использует датчики для контроля скорости автомобиля, а также оборотов двигателя и переключения передаточного числа с помощью электронного блока управления (ЭБУ). Существуют различные типы автоматических коробок передач, о которых вы узнаете по ходу чтения.

Трансмиссия гидротрансформатора

Трансмиссии с гидротрансформатором также известны как автоматы с гидротрансформатором, поскольку в этом механизме используется усовершенствованная гидромуфта для усиления крутящего момента, создаваемого двигателем, для передачи мощности на колеса. Трансмиссия с гидротрансформатором — это чудо инженерной мысли, а также самая старая автоматическая трансмиссия, которую можно найти в автомобилях.

В автомобиле с трансмиссией с гидротрансформатором вы обнаружите, что педаль сцепления отсутствует, эта система трансмиссии работает через две турбины, одна из которых подключена к двигателю, а другая к трансмиссии. Гидравлическая жидкость между обеими турбинами передает мощность от турбины, расположенной со стороны двигателя, к турбине, расположенной на трансмиссии, и, таким образом, вызывает движение автомобиля. Автомобили с трансмиссией с гидротрансформатором проще в управлении и обеспечивают достаточный крутящий момент для плавного ускорения. Преобразователи крутящего момента экономичны, но из-за своей инженерной сложности они дороже, чем механические коробки передач.

Бесступенчатая трансмиссия

Бесступенчатая трансмиссия работает через систему шкивов, два конуса на каждом шкиве соединены цепным ремнем, и эти конусы могут перемещаться для увеличения или уменьшения диаметра ремня для изменения передаточного отношения. Это свойство вариатора позволяет ему иметь бесконечные передаточные числа, на которые трансмиссия может быстро переключаться в зависимости от требований автомобиля.

Основным преимуществом бесступенчатой ​​трансмиссии является то, что она может поддерживать постоянные обороты двигателя в минуту, даже если автомобиль движется с разной скоростью. Это повышает экономию топлива и обеспечивает плавность вождения. Автоматическая коробка передач CVT является одной из самых доступных автоматических коробок передач. Однако эта стоимость компенсируется более высокими затратами на ремонт в случае выхода из строя коробки передач CVT.

Полуавтоматическая трансмиссия

Полуавтоматическая трансмиссия сочетает в себе удобство и соединительные элементы механической и автоматической трансмиссии. Полуавтоматические трансмиссии включают автоматические механические коробки передач (AMT) и механические коробки передач без сцепления, такие как Hyundai iMT. У полуавтоматической коробки передач нет педали сцепления, но есть рычаг переключения передач. В этих трансмиссиях используется привод для включения сцепления на максимальной частоте вращения двигателя, чтобы вы могли идеально переключать передачи.

Из-за того, что они похожи на механические, их топливная экономичность почти такая же, как у механических коробок передач, а благодаря автоматическому элементу они снижают утомляемость при движении с частыми остановками. Хотя они могут быть немного более удобными, чем гидротрансформаторы и вариаторы, эти автомобили с автоматической коробкой передач не так дешевы, как механические коробки передач, из-за сложности системы сцепления.

Коробка передач с двойным сцеплением

Коробка передач с двойным сцеплением — это тип автоматической коробки передач, в которой для переключения передач используются два сцепления. Коробка передач DCT имеет два набора шестерен, которые расположены в нечетной и четной группах, например, 1-3-5 и 2-4-6. Одно сцепление включает нечетную группу передач, а другое — четную. Такая компоновка включает передачи быстро и плавно, так как двойное сцепление уже имеет включенную передачу и готово к включению, как только предыдущая передача достигнет своего диапазона передач. Трансмиссия DCT экономична по той же причине, однако она дороже, чем другие перечисленные трансмиссии. Основная причина его стоимости — очень сложная конструкция и функционирование, что является основной причиной, по которой он используется в автомобилях высокого класса.

Коробка передач Tiptronic

Коробка передач Tiptronic, также известная как «Sportmatic» и «Steptronic», представляет собой тип автоматической коробки передач с ручным режимом переключения передач. Это означает, что водитель может выбрать ручное переключение передач, когда это необходимо. Автомобили с трансмиссией Tiptronic поставляются либо с рычагом переключения передач за рулевым колесом, либо со второй панелью переключения передач справа от оригинальной пластины рычага переключения передач, либо с подрулевыми переключателями. Коробка передач Tiptronic отличается от полуавтоматической коробки передач тем, что для переключения передач в ней используется гидротрансформатор вместо сцепления.

Вариант Tiptronic выглядит по-разному в разных автомобилях, однако стандартной формой являются символы «+» и «-» на двух концах колонки рычага Tiptronic, где «+» означает «повышение передачи», а «-» означает «понижение передачи». ‘. Вам нужно нажать рычаг вперед для повышения передачи и потянуть рычаг назад для понижения передачи. То же самое можно сделать с помощью подрулевых лепестков (если они есть). В режиме Tiptronic переключения передач должны выполняться в порядке следования передач, что означает, что водитель не может пропустить ни одну передачу из последовательности, например, водитель не может переключиться с первой передачи на третью. Большинство автомобилей с трансмиссией Tiptronic по-прежнему автоматически переключают передачи для защиты двигателя, даже когда водитель управляет автомобилем в ручном режиме.

---

Краткое описание типов автомобильных трансмиссий

Автомобильная трансмиссия является жизненно важной частью автомобиля и помогает передавать мощность от двигателя к колесам, что помогает вам управлять автомобилем. Механическая и автоматическая коробки передач — это два типа трансмиссии, но существуют различные виды автоматических трансмиссий, такие как автоматическая трансмиссия, бесступенчатая трансмиссия, полуавтоматическая трансмиссия, трансмиссия Tiptronic и трансмиссия с двойным сцеплением. Автоматическая коробка передач обеспечивает удобство для водителя, а механическая коробка передач помогает водителю быть более связанным с автомобилем. Механическая коробка передач сложна в освоении и требует большой практики из-за большого количества задействованных компонентов. Все АКПП проще в освоении из-за отсутствия педали сцепления.

Часто задаваемые вопросы о типах автомобильных трансмиссий

Сколько существует типов автомобильных трансмиссий?

На рынке доступно множество видов трансмиссий, а именно:

Механическая трансмиссия

Автоматическая трансмиссия

Бесступенчатая трансмиссия

Полуавтоматическая трансмиссия

Коробка передач с двойным сцеплением

Какой тип трансмиссии автомобиля лучше?

Выбор трансмиссии зависит главным образом от бюджета и выбора человека, желающего приобрести автомобиль. Механическая коробка передач обеспечивает более глубокую связь с автомобилем, а автоматическая коробка передач обеспечивает большее удобство вождения. Если вы не знакомы с механической коробкой передач, мы бы порекомендовали вам выбрать полуавтоматическую или автоматическую коробку передач, но если вы действительно хотите получать удовольствие от вождения, то трансмиссии CVT и DCT, хотя и дорогие, являются теми, из которых вы можете выбрать.

У какого индийского автомобиля есть полуавтоматическая опция?

Hyundai iMT и Maruti Suzuki Auto Gear Shift (в основном AMT) представляют собой полностью полуавтоматические системы трансмиссии. Сцепления нет, но есть ручная рукоятка переключения передач. Эти типы трансмиссий дешевле, чем их полностью автоматические аналоги, но отчасти предлагают удобство, которое они имеют.

Что такое автоматизированная механическая коробка передач?

АМТ — разновидность полуавтоматической трансмиссии, в которой двигатель выполняет ручное переключение передач. Автоматизированная механическая трансмиссия, хотя и является полностью автоматической системой переключения передач, также предлагает «ручной режим», который включает в себя подталкивание рычага переключения передач режима движения для повышения и понижения передач.

Какой тип автоматической коробки передач самый экономичный?

Все перечисленные выше автоматические трансмиссии экономичны, но если ваша главная цель — топливная экономичность, то лучшим выбором будут трансмиссии AMT и iMT. Эти две трансмиссии являются недорогими автоматическими коробками передач и настроены так же, как механические трансмиссии, и являются наиболее экономичными трансмиссиями.

В. Что означает трансмиссия в автомобиле?

В автомобиле трансмиссия или коробка передач действуют как среда, передающая мощность, вырабатываемую двигателем, на колеса через механическую систему зубчатых передач.

В. Что такое гидротрансформатор?

Система трансмиссии с гидротрансформатором работает через две турбины, одна из которых связана с двигателем, а другая с трансмиссией. Гидравлическая жидкость между обеими турбинами передает мощность от турбины, расположенной со стороны двигателя, к турбине, расположенной на трансмиссии, и, таким образом, вызывает движение автомобиля.

Что делает трансмиссия?

Опубликовано
Сб, 23 июня 2018 г.



Задача трансмиссии автомобиля состоит в том, чтобы убедиться, что на ваши колеса поступает необходимое количество мощности для движения с заданной скоростью. Он работает, переключая передачи очень похоже на то, что вы видите на многоскоростном велосипеде. На велосипеде, если цепь снята, машина не поедет, а если цепь на слишком высокой передаче, у вас будут проблемы с троганием с места. Тот же принцип применим к вашей трансмиссии, и если вы не будете поддерживать ее в хорошем состоянии, вы потеряете экономию топлива или, возможно, вообще не сможете водить машину.



Как работает механическая коробка передач



Механическая коробка передач — это, по сути, более мощная версия переключателя передач велосипеда. Несмотря на то, что в вашем автомобиле нет цепи, как в велосипеде, двигатель и трансмиссия должны быть временно отключены, точно так же, как велосипедная цепь временно снимается с передач при переключении вверх или вниз. В вашем автомобиле нажатие на сцепление отключает двигатель и трансмиссию. Когда вы регулируете рычаг переключения передач, это имеет тот же эффект, что и перемещение велосипедной цепи, и переводит ваш автомобиль на новую передачу. Как только вы переключитесь на новую передачу, вы можете отпустить сцепление и продолжить движение.



Как работает автоматическая коробка передач?



Автоматическая коробка передач по сути является автоматическим переключателем передач. Вместо того, чтобы вручную переключать передачи сцеплением на автомобиле с механической коробкой передач или переключателем передач на велосипеде, автоматическая коробка передач сделает все за вас. Вы когда-нибудь слышали, как звук вашего двигателя становится выше, а затем ниже, когда ваша машина разгоняется? Автомобиль на низкой передаче начнет бороться, поскольку его толкают на более высокие скорости. Автомобиль с автоматической коробкой передач оснащен гидротрансформатором, который улавливает эти изменения при ускорении и переключает вас на более высокую передачу. Тот же процесс работает в обратном порядке, когда вы замедляетесь.



Как проверить трансмиссионную жидкость?



Сначала прочитайте руководство по эксплуатации вашего автомобиля, чтобы определить, должен ли он работать во время проверки. Это зависит от модели, и вы не получите точных показаний, если ваш двигатель выключен, когда он должен работать. Откройте капот и найдите щуп уровня трансмиссионной жидкости (не путайте его с масляным щупом). Когда вы вынимаете щуп, он должен быть покрыт жидкостью, и она должна доходить до полной индикаторной линии на щупе. Для проверки точности протрите щуп чистой ветошью и повторите проверку. Если все в порядке, замените щуп и закройте капот.



Когда менять трансмиссионную жидкость



У каждого производителя разные рекомендации по замене трансмиссионной жидкости в своих автомобилях. Некоторые рекомендуют каждые 30 000 миль, в то время как другие не рекомендуют замену до 100 000 миль. Ознакомьтесь с графиком технического обслуживания в руководстве по эксплуатации вашего автомобиля и помните, что соблюдение этого графика может быть необходимо для сохранения вашей гарантии в силе. Однако график регулярного технического обслуживания — не единственное, что следует учитывать. Обычный означает именно это — обычное, среднее, типичное вождение. То, как вы используете свой автомобиль, может потребовать от вас более частых замен трансмиссионной жидкости или позволит вам рискнуть дольше обходиться без замены. Если вы часто толкаете свой автомобиль с резкими ускорениями, останавливаетесь и едете в пробках или тянете прицепы, вам нужно будет проверять свою трансмиссионную жидкость чаще, чем рекомендуется, чтобы убедиться, что она все еще в хорошем состоянии.



Как долить трансмиссионную жидкость



Если при проверке уровень трансмиссионной жидкости низкий, вы можете просто долить ее. Выньте щуп и залейте трансмиссионную жидкость в эту трубку. Двигайтесь медленно, потому что добавление слишком большого количества может повредить ваш двигатель так же сильно, как и недостаточное количество. Не бойтесь добавлять понемногу и используйте щуп, чтобы проверить свой прогресс. Если ваша трансмиссионная жидкость не в хорошем состоянии или вы не уверены, что это так, вы можете подумать о том, чтобы механик промыл вашу систему и заменил всю жидкость вместо того, чтобы просто долить ее.



Какого цвета трансмиссионная жидкость?



Трансмиссионная жидкость окрашена в розовый или красный цвет для лучшей видимости. Жидкость должна быть прозрачной и достаточно чистой, чтобы видеть сквозь нее. Видимая грязь или темный цвет могут быть признаками ухудшения качества трансмиссионных жидкостей или проблем с трансмиссией. Однако никогда не полагайтесь исключительно на цвет, потому что со временем он может потускнеть или стать темнее, а цвет используемого красителя может варьироваться в зависимости от производителя. Кроме того, не все проблемы одинаково влияют на цвет, поэтому всегда обращайтесь к механику, если вы подозреваете, что что-то не так — плата за диагностику намного меньше, чем стоимость новой трансмиссии.



Какой тип трансмиссионной жидкости следует использовать?



Каждая модель автомобиля имеет свои спецификации по типу трансмиссионной жидкости, которая ей необходима. Эти характеристики основаны на рабочей температуре двигателя и других факторах, уникальных для каждой модели.
