виды, из чего состоит, общее устройство, для чего нужна

Трансмиссия служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Трансмиссия автомобиля это комплекс механизмов, назначение которых — передача крутящего момента от двигателя к ведущим колёсам. Это заставляет колёса вращаться, благодаря чему авто начинает своё движение.

Кроме этого, этот важный механизм может распределять крутящий момент между всеми колёсами, а также менять направление вращения и величину. В этом помогают различные детали и механизмы, без которых бы никак не получилось нормально эксплуатировать автомобиль. Например, это такие агрегаты трансмиссии, как главная передача, автоматическая и механическая коробка передач (КПП), сцепление, дифференциал.

Устройство трансмиссии эволюционировало постепенно. Поначалу упор делался на комфорт и управляемость транспортного средства, а потом стали увеличивать срок работы самой машины за счёт улучшения эффективности трансмиссии.

В статье простым языком расскажу, что такое трансмиссия, за что отвечает, какие основные составные части, как работает, классификация по типу привода и принципу действия, какие бывают поломки и как их выявить. Обещаю, будет интересно!

Что это такое в машине?

Что такое трансмиссия автомобиля простыми словами? Скажу кратко — это определённые сборочные механизмы, которые соединены в единое целое для того, чтобы осуществить передачу «потока» энергии от его источника к колёсам автомобиля. Если бы не было этой конструкции, то было бы невозможна мгновенное срабатывание тормозной системы, езда задним ходом и управление в потоке машин.

Этот термин в переводе с латинского звучит так: «transmissio». Это слово дословно переводится как передача или пересылка. Проектированием деталей в трансмиссии занимаются только лучшие автоинженеры.

Где находится эта конструкция? Под днищем автомобиля, он берёт начало от коробки передач, а заканчивается в области задних колёс.

Фото трансмиссии

Каким требованиям должна соответствовать трансмиссия?

• Надёжность и безопасность.
• Лёгкость рулевого управления, особенно при прохождении поворотов.
• Максимально возможный показатель передачи мощности.
• Минимальный вес всех составных деталей.
• Низкий уровень шума во время работы.
• Высокий КПД.

Чем правильней и эффективней будут работать составные части трансмиссии, тем выше безопасность водителя, меньше расход топлива и износ трущихся деталей. Разумеется, это непосредственно влияет на те характеристики, которые указаны в техническом паспорте и гарантированы производителем.

Ещё существует такое понятие, как коэффициент полезного действия трансмиссии (КПД). Он рассчитывается как произведение КПД механизмов, включённых в её состав. Это эффективная характеристика, обозначающая отношение полезной энергии к затраченной. Проще говоря, если КПД будет низким, то это значит, что сил затрачено много, а результата нет. КПД трансмиссии современных автомобилей варьируется от 0,82 до 0,94.

Этот параметр трансмиссии непостоянен в течение всего срока работы машины. При эксплуатации нового автомобиля механизмы притираются друг к другу и КПД повышается. Затем это значение держится на протяжении долгого периода времени, а когда движущиеся детали изнашиваются, то показатель падает. После капитального ремонта КПД возрастает, но уже никогда не достигает максимального значения.

Также многие задают следующий вопрос: «КПП и трансмиссия это одно и тоже, в чём разница?» Отвечаю. Коробка передач – это одна из многочисленных деталей трансмиссии.

Назначение

Все детали, которые влияют на передачу крутящего момента от маховика мотора к ведущим колёсам, входят в состав трансмиссии. Автомобиль без особых усилий трогается с места и движется с нужной скоростью.

Для чего необходима эта система механизмов?

Главной функцией трансмиссии является передача, распределение и изменение крутящего момента от двигателя к ведущим колёсам автомобиля. Для чего служит трансмиссия? Это посредник между двигателем и ведущими колёсами, без которого было бы невозможно начать движение автомобиля.

На что ещё влияет трансмиссия?

• Обеспечение нужного показателя тяги и скорости автомобиля при движении и поворотах.
• Простота управления автомобилем. Благодаря этому снижается усталость и напряжение шофёра при длительных поездках.
• Увеличение безопасности и надёжности транспортного средства.
• Продление «жизни» двигателя, снятие с него лишней нагрузки.

Без трансмиссии бы не получилось бы входить в повороты

Также некоторых интересует вопрос, какую функцию не выполняет трансмиссия? Вот верный ответ: она не обеспечивает движение транспортного средства в заданном направлении.

Устройство

Как правило, автопроизводители применяют в своих автомобилях автоматическую и механическую трансмиссию. Дополнительно машины могут быть передне- , задне- , а также полноприводными. Это зависит от того, на какие колёса подаётся крутящий момент. Поэтому тип привода непосредственно влияет на то, какие элементы входят в трансмиссию.

Что относится к трансмиссии? В стандартный набор трансмиссии входят следующие составные части:

1. Сцепление.
2. КПП – коробка передач.
3. Дифференциал.
4. Полуоси – валы привода колёс.
5. Главная передача.
6. Шарниры равных угловых скоростей.

Как выглядит трансмиссия

В зависимости от типа привода в сборку трансмиссии могут входить такие механизмы, как раздаточная коробка, карданная передача и муфты. Именно эти основные части автомобиля соединяет трансмиссия для обеспечения эффективности транспортного средства. Иные узлы и механизмы не относятся к трансмиссии автомобиля.

А что входит в трансмиссию гусеничных транспортных средств?

• Бортовой редуктор.
• Входной редуктор.
• Механизм поворота.
• Сцепление или главный фрикцион.
• КПП.

Также некоторые задаются вопросом: «Что входит в трансмиссию грузового автомобиля?» Кроме основных механизмов здесь дополнительно включают промежуточный средний ведущий мост, раздаточная коробка, коробка отбора мощности. В больших автопоездах по езде на твёрдом дорожном полотне трансмиссия есть только в тягаче. А при езде по бездорожью трансмиссия ставится ещё в ведущих мостах прицепов.

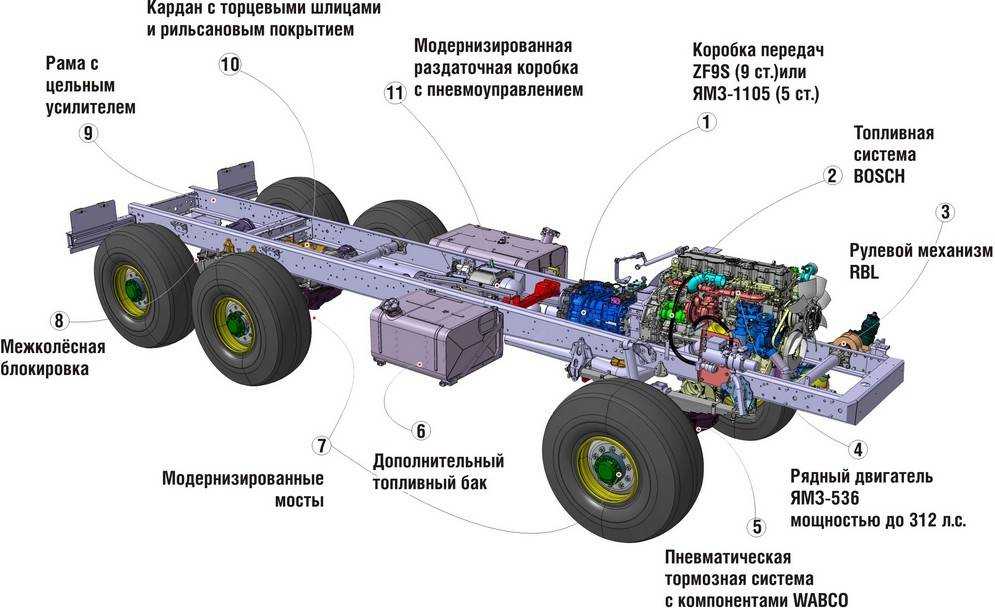

Общая схема трансмиссии грузового автотранспорта

Такой сложный механизм необходим для того, чтобы увеличить срок действия мотора. Вместо постоянной смены режима работы ДВС коробка передач изменяет передаточное число крутящего момента. А сцепление служит защитой мотора и КПП от рывковой нагрузки.

А что в трансмиссии вращается быстрее всего? При движении авто коленчатый вал ДВС вращается со скоростью до 7000 оборотов в минуту, а колёса при этом в 4 раза меньше, а при плохих условиях ещё медленнее.

Перейдём к подробному описанию всех деталей, включённых в трансмиссию.

Сцепление

Это комплекс деталей (диски, маховик, вилки выключения, первичный вал коробки), назначение которых – кратковременное разъединение мотора с коробкой передач. Сцепление расположено между ДВС и коробкой передач. Это нужно для того, чтобы автомобиль пришёл движение, а также для плавного переключения скорости передач. Сцепление находится в авто с механической либо роботизированной коробкой передач. Поэтому им управлять может как водитель, так и электроника, автоматически переключающая скорости.

Дополнительное предназначение сцепления в том, что оно помогает защитить детали двигателя и трансмиссии от поломок при резкой нагрузке.

Когда левая педаль нажата – ведомый и ведущий диски разъединяются, можно переключать нужную передачу. А если педаль не нажата, то эти самые диски плотно соединены друг с другом. Важно понимать, что этот достаточно хрупкий механизм чувствителен к неверным действиям водителя. Если резко включать сцепление, то оно сломается по причине «сгорания» трущихся деталей.

Как правило, чаще применяется фрикционное сцепление, действие которого основано на силе сухого трения. В автомобилях с механической КПП применяется сухой тип трения без смазывающей жидкости. В обычном состоянии диски прижаты друг к другу при помощи пружин. Это помогает передавать энергию от сгорания топлива в трансмиссию. Если водитель нажмёт на левую педаль, то диски разъединятся, и передача потока энергии останавливается без остановки работы двигателя. Когда снова потребуется начать движение, то надо плавно отпустить педаль, чтобы диски вновь соединились. Сухое сцепление часто применяют на автомобилях с полным приводом.

А в автомобилях с автоматической КПП сцепление выглядит в форме двух турбин, которые напрямую связаны с трансмиссией и мотором. Детали вращаются в моторной жидкости. Ведущий гидротрансформатор передают энергию в моторное масло, от движения которого начинает двигаться ведомая турбина. Мокрое сцепление более надёжное, но и цена его выше. Также существуют гидравлическое и электромагнитное сцепление, но они получили не такое большое распространение.

Коробка передач (КПП)

Это самый сложный механизм в трансмиссии. Коробка передач помогает изменить передаточное число для эффективного режима мотора в любых дорожных условиях. Благодаря этому двигатель работает в стабильном режиме, без резких скачков оборотов, а машина двигается с той скоростью, которая необходима в данный момент времени. Дополнительно КПП переключает движение на задний ход.

Таким образом, коробка передач изменяет крутящий момент, подаваемый на колёса, направление движения транспортного средства, а также его скорость. Кроме этого, КПП может на долгое время разъединять мотор от трансмиссии.

КПП могут быть следующих типов:

• Автоматическая («автомат»). Здесь переключение скоростей происходит автоматически. Из минусов – медленный разгон и повышенное потребление топлива.
• Механическая («механика»). Здесь переключение позиций передач происходит в ручном режиме при помощи рычага. Этот тип КПП надёжен и прост в управлении.
• Вариатор. Здесь происходит плавное изменение крутящего момента. Это так называемые бесступенчатая коробка передач.
• Робот. Это механическая КПП, где сцепление и переключение передач происходят автоматически.

Отличная статья в тему: Что лучше: вариатор, обычный автомат или робот, отличие, отзывы владельцев, видео

Коробка передач помогает двигателю «приспосабливаться» к нужным условиям. Например, при езде по бездорожью на низкой передаче мотор работает сильнее, а колёса вращаются медленно, что помогает преодолеть даже сложные участки пути. А при езде на трассе при включении высокой передаче двигатель работает в экономичном режиме, а колёса вращаются быстрее.

Ведущий мост

Мосты в трансмиссии — это опоры, к которым крепится рама автомобиля. Ведущий мост получает крутящий момент от трансмиссии, что приводит колёса в движение. Ведомый мост – это просто опора. Мосты могут быть задними, передними, а также средними (их ставят в грузовые автомобили).

Дифференциал

Дифференциал – это комплекс шестерён, которые вращаются с 2-мя степенями свободы. Для чего это нужно? Для того, чтобы делить крутящий момент на 2 потока, который заставляет крутиться колёса. Простыми словами, он распределяет скорость вращения по полуосям ведущего моста в зависимости от внешних условий. А работает он вместе с главной передачей.

Например, при повороте налево левые колёса движутся по меньшей траектории, чем правые. Таким образом, левые колёса движутся несколько медленнее. Наличие в автомобилях блокировки дифференциала позволяет двигаться двум колёсам на одной оси с равной скоростью. Устройство держит вращение колёс под своим контролем, меняя их скорость, чтобы не допустить их проскальзывание на неровном дорожном покрытии (особенно это важно при езде на скользкой дороге).

Самая важная характеристика дифференциала – это коэффициент блокировки, который обозначает соотношение крутящего момента одного колеса к такому же показателю другого. Грубо говоря, от коэффициента блокировки зависит проходимость. Чем выше этот показатель, тем лучше проходимость. У стандартных дифференциалов он равен 1, а у более усложнённых механизмов он может быть со значением 5.

Расположение дифференциала напрямую зависит от типа привода:

• Полный – в раздаточной коробке;
• Передний – в коробке передач;
• Задний – в картере.

Раздаточная коробка

В простонародье эту деталь называют «раздатка». Эта деталь устанавливается только в полноприводных автомобилях для распределения вращения между всеми колёсами. В раздаточной коробке может содержаться демультипликатор, который во много раз увеличивает крутящий момент при прохождении тяжёлых участках пути.

Карданный вал (передача)

Карданный вал – это механизм, который обеспечивает передачу крутящего момента от КПП к задним колёсам. Как правило, эту деталь устанавливают в полноприводных или заднеприводных транспортных средствах, чтобы передавать вращение между разными мостами. Например, в переднеприводных автомобилях вращение двигателя передаётся к ведущей оси валами из кардана КПП.

Вал содержит 2 части, который соединены друг с другом под углом. В состав кардана входят муфты, валы, шарниры, шлицы, промежуточная опора. Выглядит карданная передача в виде трубы, а благодаря дополнительным деталям она может менять свою длину, а также изгибаться. А это очень важно при езде по ухабам, когда колёса движутся вверх и вниз, а расстояние от КПП до главной передаче постоянно изменяется.

Кардан считается важным механизмом, который помогает плавно передать крутящий момент от КПП к главной передаче при движении по неровной дороге, даже под определённым углом. Дополнительно кардан снижает колебания кузова при движении автомобиля.

Карданный вал помогает передать крутящий момент от вторичного вала КПП на вал главной передачи, который находятся под углом друг к другу.

Главная передача

Это узел, который передаёт крутящий момент напрямую к ведущему мосту. В состав устройства входит полуось, шестерни, сателлиты. Одна из важных функций главной передачи – это повышение крутящего момента и уменьшение вращения ведущих колёс.

Существует одинарная передача, а также двойная, которая имеется у грузового автотранспорта с большим передаточным значением. А на заднеприводных авто используется так называемая гипоидная главная передача, которая располагается в картере моста. В переднеприводных автомобилях главная передача находится в КПП недалеко от дифференциала.

ШРУС

ШРУС – это шарнир равных угловых скоростей, который располагается на ведущих полуосях. Он является самым последним узлом трансмиссии, который непосредственно связан с крутящим моментом. Этот механизм необходим, чтобы точно «передать» вращение от дифференциала на колёса, причём неважно под каким углом они находятся. Внутренние и внешние ШРУСы обеспечивает постоянную связь дифференциала с колёсами при движении в любых дорожных условиях.

Принцип работы

Давайте подробнее рассмотрим, как устроена трансмиссия и какой у неё принцип действия. Каким образом энергия, появившаяся в двигателе, передаётся на колёса и благодаря этому автомобиль может двигаться?

Строение трансмиссии

Пошаговый принцип работы:

1. В результате срабатывания системы зажигания создаётся высокое напряжения для формирования искры, которая воспламеняет топливовоздушную смесь. После сгорания топлива коленвал двигателя начинает своё вращение. Эта деталь соединена с маховиком, а он – со сцеплением. При обычном режиме работы сцепление всегда соединено с маховиком, и в результате этого коробка передач тоже всегда находится во «включённом» состоянии. Перед тем как переключить передачу, сцепление разъединяет постоянную связь между валом КПП и маховиком. А когда переключение выполнено – сцепление восстанавливает эту связь обратно.
2. Коробка передач может выбирать оптимальное передаточное число при помощи разного набора шестерён. Каждая пара шестерён имеет разное передаточное число, что позволяет менять значение крутящего момента и скорости вала. Отмечу, что одновременно может происходить сцепка только одной пары шестерён при выборе определённой передачи. Другие шестерни будут просто работать вхолостую. Двигатель, сцепление и коробка передач находятся в одном корпусе и называется это трио — силовой агрегат.
3. Затем крутящий момент передаётся на главную передачу (напрямую или через карданный вал). Главная передача уменьшает высокую скорость вращения (она слишком большая для колёс) и передаёт вращение на дифференциал.
4. Дифференциал распределяет крутящий момент на полуоси ведущих колёс. Полуоси получают ту долгожданную энергию, которая будет передана ведущим колёсам. ШРУСы помогают сохранять нужную скорость при езде по неровной дороге. Автомобиль начинает своё движение.
5. В заднеприводную трансмиссию добавлен карданный вал, который передаёт вращение от заднего моста к переднему. А в полноприводный автомобиль добавлена раздаточная коробка, которая обеспечивает «превращение» всех колёс в ведущие.

Видео: Трансмиссия автомобиля. Общее устройство, принцип работы и строение трансмиссии в 3D

Типы

Рассмотрим подробнее, как классифицируют трансмиссии по методам передачи энергии.

1. Механическая. Передаёт механическую энергию от двигателя.
2. Электрическая. Она преобразует механическое движение в электрическую энергию. Затем она «превращает» её обратно в механическую и передаёт на ведущие колёса. Чаще всего такую трансмиссию применяют на мощных грузовых машинах.
3. Гидравлическая. Преобразует механическую энергию в давление потока жидкости, а затем обратно превращает в механическую и подаёт её на колёса. Нечасто применяется в машиностроении. Этот тип применяют на подвижных транспортных средствах (экскаваторах и т.п.).
4. Комбинированные (гибридные) трансмиссии. Например, это гидромеханическая и электромеханическая. Это комбинации 2 разных типов трансмиссий.

Рассмотрим каждый вид в этой классификации трансмиссий более подробно.

Механическая

Это самый популярный вид трансмиссии, который применяется на большинстве легковых автомобилей. Устройство работает только при помощи механических деталей (фрикционы и шестерни).

Механическая трансмиссия — надёжная и долговечная, которая легко поддаётся ремонту. Также этот тип механизмов имеет высокий КПД, обладает небольшим размером и весом.

Минусы – это не совсем плавное переключение передач, что в свою очередь приводит к нерациональному использованию мощности мотора. А также начинающим водителям будет сложновато привыкнуть к управлению автомобилей с механической коробкой передач при помощи рычага (это не касается спортивных авто, где переключение происходит автоматически).

Интересно! Механическая трансмиссия применялась во времена СССР при проектировании танков Т-55, Т-62, Т-64, Т-72, Т-80.

Какая трансмиссия называется бортовой и где она применяется? На тракторах, комбайнах, дорожной технике и некотором скоростном гусеничном автотранспорте устанавливается бортовая трансмиссия (с бортовой или колёсной передачей). Эти агрегаты ставятся перед ведущими колёсами или в них самих. Это сделано для того, чтобы передавать максимальный крутящий момент на ведущие колёса.

Гидромеханическая

Это набирающая популярность трансмиссию, которая применяется в автомобилях с автоматической коробкой передач. Здесь применяется как гидравлические, так и механические детали. Механическая энергия «превращается» в движение масла в гидротрансформаторе (аналог сцепления). Крутящий момент передаётся без рывков и искажений, ступенчато, без участия в этом процессе водителя.

Автомобиль движется плавно, увеличивается срок службы мотора и других элементов трансмиссии. Применение гидромеханической трансмиссии помогает эффективнее проходить тяжёлые участки пути (снег, песок) благодаря постоянной тяге и малой скорости вращения ведущих колёс.

Из минусов можно отметить – повышенный вес конструкции, сложный ремонт, высокая цена автомобиля. Также снижается коэффициент полезного действия двигателя.

Также такой вид трансмиссии применяется в ж/д технике, тракторах, танках (Леопард-2, М1 «Абрамс»).

Гидравлическая

Синонимы этого типа трансмиссии – гидростатическая, гидрообъёмная, а также маслогидравлическая силовая. В этом типе трансмиссии энергия двигателя передаётся при помощи аксиально-плунжерных механизмов – гидравлических машин. При передаче крутящего момента происходит сжатие жидкости. При этом есть возможность располагать детали трансмиссии на большом расстоянии друг от друга с высоким количеством степеней свободы и крутящим моментом. Здесь необходим строгий контроль за качеством используемой жидкости и установка гидромуфты для каждой передачи.

Как правило, «гибкая» трансмиссия применяется в теплоходах, строительных катках, станках, железнодорожной и авиационной технике.

Электромеханическая

Это самый современный тип трансмиссии, который стал популярен после массового производства электрокаров. Самый главный элемент здесь это тяговый электромотор (один или несколько), а также дополнительные детали — генератор электрического тока, электрическая система контроля, а также провода, которые соединяют части трансмиссии. Питает эту систему тяговый аккумулятор.

Преимущество электромеханической трансмиссии в мгновенной реакции на изменение параметра крутящего момента, расположение элементов на большом расстоянии друг от друга, что позволяет создавать удобные конструкции. Минусы – высокая цена, невысокий КПД двигателя, большой вес и размер.

Некоторые спрашивают, «Какие виды трансмиссий применяются в карьерном автотранспорте»? Чаще всего в карьерных самосвалах применяют именно электромеханическую трансмиссию.

Электромеханическую трансмиссию дополнительно применяют в тракторах, военной технике, тепловозах, автобусах и морских судах. Некоторые виды транспорта «включают» двигатель только после достижения определённой скорости, а до этого времени колёса движутся при помощи электрического тока.

Теперь перейдём к описанию типов приводов и особенностей используемых в них трансмиссий.

Зависимость трансмиссии от привода

Для разных типов трансмиссий конструктивные особенности различаются. Всего существуют следующие типы привода:

• Переднеприводный.
• Заднеприводный.
• Полноприводный.

Существует такое понятие, как колёсная формула автомобилей, которая включает 2 цифры. Расшифровка: первая – это общее количество колёс, а вторая – количество ведущих. Так передне- и заднеприводные обозначаются 4×2, а полноприводные – 4×4.

Рассмотрим их более подробно.

Переднеприводный

В них применяется классическая трансмиссия, принцип работы который был указан выше. Вращение от мотора передаётся только на передний мост через КПП, главную передачу и полуоси.

Дифференциал и главная передача размещаются в коробке передач в едином корпусе.

Заднеприводный

Здесь присутствуют все элементы переднеприводной трансмиссии. Здесь ведущая ось – задняя, а крутящий момент передаются при помощи дополнительного элемента — карданного вала. Он расположен между КПП и главной передачей и является посредником в передаче энергии.

Полноприводный

Крутящий момент передаётся одновременно на передний и задний мост. В трансмиссию дополнительно включают раздаточную коробку, которая передаёт вращение на все полуоси. А за распределение крутящего момента между колёсами отвечает межосевой дифференциал.

В трансмиссию грузового автомобиля входит дополнительная ось, чтобы уменьшить давление на асфальт и его износ.

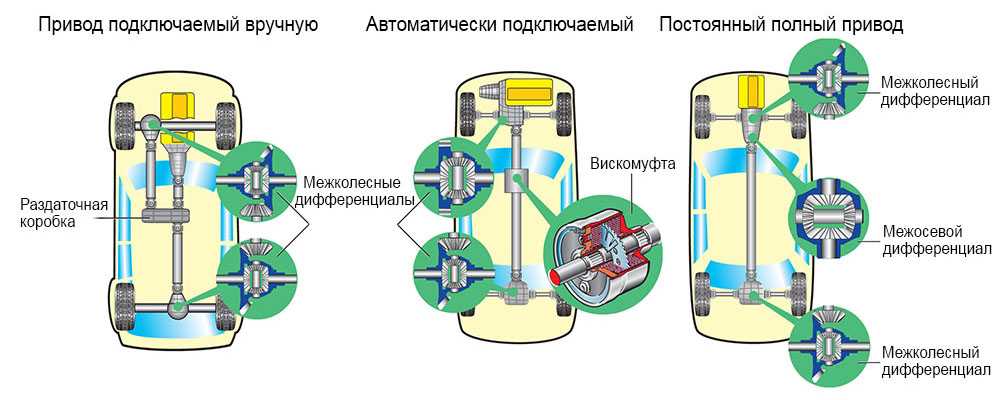

Виды полных приводов:

1. Постоянный полный привод. Все колёса являются ведущими постоянно. Благодаря этому улучшается разгон и управляемость, уменьшается пробуксовка колёс за счёт равномерного распределения тяги.

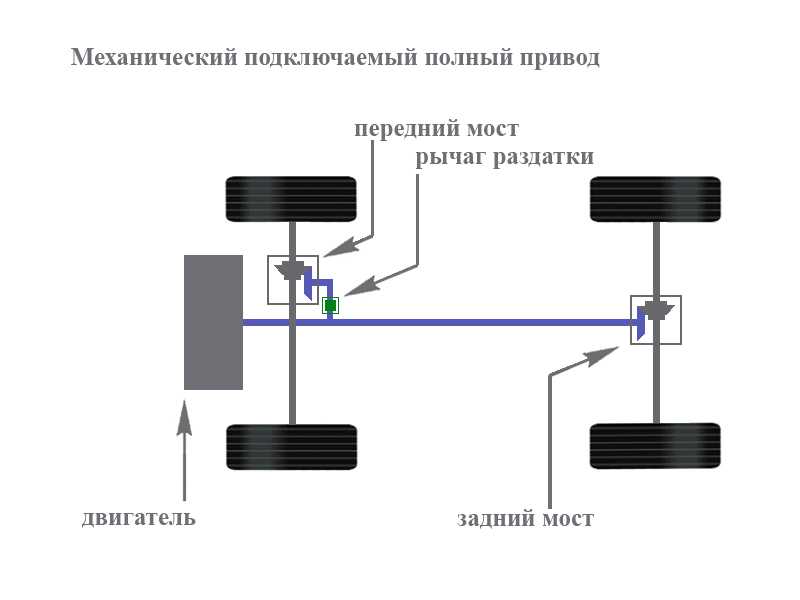

2. Подключаемый. Ведомая ось становится ведущей, когда водитель принудительно включит полный привод.
3. Автоматически подключаемый. Активируется при пробуксовке ведущих колёс.

Наиболее частые признаки поломки трансмиссии

Многие детали трансмиссии со временем изнашиваются или ломаются. Какие частые поломки могут произойти?

1. Сцепление является так называемым расходным материалом. Здесь ведомый диск ломается чаще всего. При этом появляется скрежет, проскальзывание и нестабильная работа сцепления. В этом случае ведомый диск заменяют, а другие детали осматривают на предмет износа. Обратите внимание: пробуксовывание сцепления может спровоцировать износ фрикционов ведомого диска. Это ведёт к ограничению свободного хода педали, ухудшению разгона, снижение передачи крутящего момента, или авто может вообще не двинуться с места. Срок работы сцепления напрямую зависит от манеры вождения автомобиля.
2. КПП – коробка передач является самым сложным механизмом в трансмиссии. Распространённая причина поломок – это редкая замена трансмиссионного масла. Ведь именно оно защищает все узлы коробки передач от износа. Если жидкость вовремя не заменить, то оно будет усиливать износ КПП. При поломке коробки передач появляются сторонние стуки, шум, шелест, даже при переводе рычага в нейтральное положение, происходит плохое срабатывание при переключении передач, а также подтекает масла из КПП, запах которого появляется в салоне. В этих случаях надо незамедлительно обратиться в автосервис. Рекомендуется строго следить за состоянием КПП (вовремя менять жидкость в системе охлаждения, проводить диагностику электронного блока управления и т.п.)
3. В карданном вале может выйти из строя шарнир по причине естественного износа. Если появляются неисправности в работе карданной передачи, то во время движения слышен скрип и ощущается вибрация.
4. Дифференциал и главная передача часто выходят из строя при экстремальных нагрузках и утечке масла через сальники. Если не хватает смазки, то шестерни быстро изнашиваются. При движении присутствует шум, вибрация или постукивания во время трогания автомобиля с места.
5. ШРУСы ломаются редко, несмотря что на них приходится высокая нагрузка. Если вода попадёт через изношенные пыльники в шарниры угловых скоростей, во время движения будет слышен хруст. Поэтому надо вовремя менять расходники ходовой части и проверять состояние подвески.

Видео: Общее устройство трансмиссии

Трансмиссия – это ключевой механизм в современном автомобиле, который передаёт крутящий момент от двигателя к ведущим колёсам. Именно в этом её прямое назначение. Тип устройства зависит от вида привода в авто и способа передачи энергии.

Самая надёжная трансмиссия – механическая, работа которой зависит только от регулярного прохождения техобслуживания. Чаще всего выходит из строя диск сцепления, а самая дорогостоящая деталь – это коробка передач (КПП), особенно если идёт речь об автоматической (АКПП).

В автомобили всё больше внедряют новые разработки, где электронные компоненты, шестерни заменяются электрокабелями и электромоторами, которыми управляет бортовой компьютер. А вершиной технического прогресса является экологический чистый авто (например, на водородном топливе), где такой механизм как трансмиссия вообще отсутствует.

Что такое трансмиссия? Объясняем простым языком

Содержание

1. Типы трансмиссий
2. Механическая коробка передач
3. Роботизированная трансмиссия
4. Автоматическая коробка передач
5. Бесступенчатая трансмиссия
6. Агрегаты трансмиссии автомобиля
7. Диск сцепления
8. Главная передача
9. Дифференциал
10. Карданная передача
11. Назначение трансмиссии автомобиля

Трансмиссия является одной из автомобильных систем, имеющих в своём составе различные узлы и детали. Их основная задача — передавать усилие от мотора на ведущий мост. Однако это лишь поверхностное представление о трансмиссии современного автомобиля, на самом деле она требует более подробного изучения.

Система трансмиссии не только передаёт крутящий момент (КМ) от двигателя к колёсам машины, но и влияет на направление вращения и частоту, контролирует распределение усилия между осями.

Типы трансмиссий

На сегодняшний день в автомобильной промышленности нашли применение 4 типа трансмиссий.

Механическая коробка передач

Самой известной и старейшей является МКПП или механическая коробка передач. В этой трансмиссии вращение передаётся посредством работы шестерёнок, управление над которыми водитель осуществляет вручную.

Сильные стороны МКПП — довольно высокий КПД, хорошая экономия горючего, простота конструкции и надёжность, недорогое обслуживание.

Что касается недостатков, то это низкий комфорт управления — современному автолюбителю не по душе каждый раз «дёргать» за ручку.

Сегодня это неудобно, учитывая степень загруженности городских дорог и большое количество светофоров.

Несмотря на техническую архаичность, МКПП пока остаётся лидером среди остальных типов трансмиссий, устанавливаемых на автомобили в наши дни. Эксперты объясняют такой расклад низким бюджетом производства механических коробок передач.

Принцип работы «механики» осуществляется в паре со сцеплением. Узел позволяет временно разъединять силовой агрегат от трансмиссии, что даёт возможность быстро переключать передачи без ущерба для коробки и двигателя. Регулируется сцепление водителем из салона, путём нажатия ногой на педаль.

МКПП состоит из шестерёнок и осей валов. Сегодня большей частью применяются шестерни с косым зубом. Они менее шумные и прочные, отличаются максимальным сроком службы. Отдельного внимания заслуживают синхронизаторы, позволяющие обходиться без двойного выжима.

Роботизированная трансмиссия

«Робот» или роботизированная трансмиссия отличается от «механики» способом управления — здесь контролирует электроника, а не водитель. Хотя «робот» способен работать и в режиме полуавтоматическом, когда автомобилист сам переключает ступени, используя селектор или рулевые лепестки.

Плюсом роботизированной коробки можно смело назвать комфортность управления — нет необходимости каждый раз тянуть за рычаг.

Что касается минуса, то основным является задержка при переключении, наблюдаемая многими владельцами автомобиля. Известны и другие недостатки — отсутствие плавности хода и резкие рывки.

Озабоченные большим количеством недостатков роботизированной коробки передач, современные инженеры придумали эффективный выход из ситуации. В наши дни «робот» синхронизируют с 2 сцеплениями, что позволяет быстрее переключать ступени. Такой вариант называется селективной КПП.

Автоматическая коробка передач

«Автомат» или автоматизированная коробка передач — по популярности на втором месте после МКПП. Является сложной трансмиссией, состоящей из множества элементов, включая датчики. АКПП работает не со сцеплением, а с гидротрансформатором.

Принцип работы «автомата» схож с «роботом» тем, что переключение ступеней возможно как вручную, так и без помощи водителя. Однако АКПП не имеет характерного недостатка роботизированной коробки передач — резких рывков при переключении скоростей.

Недостатком АКПП по праву названа дороговизна. Её однозначно нельзя назвать и экономичной для автовладельца — расходует много масла. Это наряду с тем, что ремонт «автомата» обходится в большую сумму.

Различают 2 типа АКПП: с гидравликой и электроникой.

1. Гидроавтомат считается самой простой коробкой, работающей в паре с турбинами рабочей жидкости.
2. Электронная АКПП — модернизированный вариант гидроавтомата, позволяющий выбирать режимы Sport, Econom и Winter.

Бесступенчатая трансмиссия

Вариатор — это коробка, не имеющая ступеней переключения. Она так и называется — бесступенчатая КПП. Передача КМ в такой трансмиссии осуществляется цепью или ремнём, а передаточное соотношение регулируется шкивом.

Основные достоинства вариатора: увеличение ресурса автомотора, плавность хода и полное отсутствие рывков при передвижении.

Что касается недостатков, то это медленный разгон и дорогое обслуживание.

Агрегаты трансмиссии автомобиля

Трансмиссию иначе можно назвать совокупностью определённых механизмов и агрегатов. Помимо КПП, в их число входят: сцепление, главная передача, дифференциал и кардан.

Диск сцепления

Путём воздействия на сцепление при остановке машины водителю не приходится глушить двигатель — включается нейтральная скорость, и коробка отсоединяется от мотора. В процессе езды сцепление вновь совмещает вращающийся двигатель и коробку.

Основная задача сцепления — соединять и отсоединять КПП с двигателем, делая это как можно плавнее. Размещается узел между силовой установкой и коробкой передач.

В трансмиссии автомобиля сцепление играет роль проводника. Именно оно передаёт усиление с объекта на объект. Управляет механизмом водитель, сидящий за рулём машины. Посредством педали он воздействует на привод, соответственно, осуществляется передача усилия.

Различают 3 типа привода, хотя в автомобилестроении чаще применяются лишь два: механический и гидравлический. Электрогидравлический привод такое распространение не получил.

Сцепление состоит из ряда функциональных элементов:

• дисков, тесно взаимосвязанных между собою;
• маховика, соединённого с корзиной — относится к самым прочным элементам, выдерживающим большие нагрузки;
• вилки выключения, разжимающей диски при нажатии педали;
• первичного вала коробки, на который передаётся КМ.

Принято различать «сухое» и «мокрое» сцепление.

1. Первый тип осуществляет передачу усилия напрямую между диском мотора и КПП, благодаря силам трения. Он часто устанавливается на внедорожники, оснащённые полным приводом.
2. «Мокрое» сцепление — использует гидротрансформаторное масло. Жидкость находится между обоими дисками. Такой вариант более надёжен, но стоит дороже обычного сцепления.

Главная передача

Это устройство предназначается для передачи КМ непосредственно к ведущему мосту. Состоит узел из полуоси, ведомой и ведущей шестерней, полуосевых шестерней и шестерней-сателлитов.

Основная задача главной передачи — увеличивать КМ силового агрегата и уменьшать частоту вращения ведущих колёс. На переднеприводных автомобилях этот узел расположен в КПП рядом с дифференциалом, а на заднеприводных — в картере моста.

Принято различать одинарную передачу и двойную, часто встречающуюся на грузовиках с увеличенным передаточным числом.

Дифференциал

Предназначен для передачи, изменения и распределения КМ. Один из конструктивных элементов трансмиссии. В зависимости от привода автомобиля располагается:

• в картере — задний привод;
• в КПП — передний привод;
• в раздатке — полный привод.

Конструктивная особенность дифференциала заключается в наличии планетарного редуктора. А в зависимости от зубчатой передачи, принято различать:

• конический дифференциал, используемый в качестве межколёсного;
• цилиндрический, который ставится между осями автомобилей с полным приводом;
• червячный — универсальный вариант, используемый и между колёсами, и между осями.

Дифференциал состоит из:

• корпуса или чашки, воспринимающей КМ от главной передачи;
• ведомой шестерни, жёстко зафиксированной на корпусе;
• осей с вращающимися сателлитами;
• шестерёнок.

Карданная передача

Кардан состоит из валов, промежуточной опоры, шарниров и шлицов, муфты.

1. Задний вал кардана наделён 2 шарнирами, позволяющими плавно передавать КМ от КПП к главной передаче при езде автомобиля по кочкам.
2. Шарниры с крестовинами дают возможность передачи КМ под углом.
3. Шлицы предназначены гасить колебания автомобильного кузова.

Кардан — это один из важнейших узлов. Если передача бывает неправильно отрегулирована, возникают сложности в работе трансмиссии: неприятный шум, вибрационные колебания и другие неисправности.

Назначение трансмиссии автомобиля

Тем самым, назначение трансмиссии — связывать двигатель с ведущим мостом автомобиля, передавать КМ и перераспределять его между колёсами, а также изменять и направлять вращение.

Благодаря работе трансмиссии мощность ДВС трансформируется в полезный вращательный момент. Автомобиль легко стартует с места, и едет дальше с определённо заданной скоростью.

Основные симптомы неисправности трансмиссии:

• западание или заедание педали муфты;
• появление шума в области сцепления;
• наличие рывков при старте;
• пробуксовка автомобиля;
• утечка трансмиссионной жидкости.

Чтобы трансмиссия максимально эффективно выполняла свои функции, рекомендуется регулярно её обслуживать, своевременно выявлять и устранять неисправности.

Руководство для начинающих по автомобильным трансмиссиям

Automotive & VehiclesАвторемонтная мастерская

Руководство для начинающих по автомобильным трансмиссиям

Компания Bennett Motor Werks LLC

трансмиссии — самые важные компоненты в ваших автомобилях. . Без надежной трансмиссии автомобиль не сможет двигаться. Эта критически важная система, которую автомеханики называют просто коробкой передач, преобразует мощность двигателя в силу, которая в конечном итоге приводит в движение автомобиль. Узнайте больше о критической роли трансмиссии и различных типах ниже.

Что делает трансмиссия?

Коробка передач гарантирует, что колеса вашего автомобиля получат необходимое количество мощности для движения вперед с соответствующей скоростью. Внутри трансмиссии находится зубчатая система, состоящая из зубчатых колес и зубчатых передач, которые обеспечивают скорость и крутящий момент. Трансмиссия использует мощность двигателя и направляет ее на колеса, а также может переключаться между несколькими передаточными числами для достижения нужной скорости. Это делается либо вручную, либо автоматически, в зависимости от типа трансмиссии. Коробка передач также отвечает за управление направлением движения, включая движение задним ходом.

Когда что-то не так с коробкой передач, вы можете заметить такие проблемы, как грубое переключение передач, замедленное движение и ощущение недостаточной мощности автомобиля. Все это признаки того, что вам следует запланировать оперативное обслуживание с автомехаником.

Какие существуют типы передач?

Двумя основными типами трансмиссий являются механическая трансмиссия и автоматическая трансмиссия. В механической коробке передач двигатель и трансмиссия должны быть временно отключены, чтобы автомобиль мог переключиться на соответствующую передачу. Это достигается нажатием на сцепление.

С другой стороны, автоматическая коробка передач позаботится о переключении передач за вас. Он использует преобразователь крутящего момента для надлежащего переключения передач по мере необходимости в зависимости от условий движения и необходимости ускорения или снижения скорости. Есть также полуавтоматические коробки передач, которые дают водителю возможность переключать передачи по желанию без использования сцепления. Поскольку различные типы трансмиссий имеют уникальные компоненты, важно убедиться, что вы выбрали автомеханика, который работает с любым типом системы, установленной в вашем автомобиле.

Если вы ищете надежных автомехаников с более чем 30-летним опытом обслуживания импортных автомобилей, позвоните по телефону Bennett Motor Werks в Личфилде, Коннектикут. Они предлагают комплексный ремонт, а также текущее обслуживание, и эта команда техников обслуживает модели BMW, Mercedes и Volkswagen. Узнайте больше об их специальностях в Интернете или позвоните по телефону (860) 567-9290, чтобы поговорить с членом команды.

О компании

Автомастерская

Bennett Motor Werks LLC.

108 Torrington Rd, Litchfield, CT 06759

. Спросите экспертов!

Отправьте свой вопрос

Руководство для начинающих по автомобильным трансмиссиям

Магазин будет работать некорректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Переключить навигацию

Доступен эксперт по продуктам
877-305-9018

Поиск

Поиск

Выберите год

Меню

Счет

• 30 января 2022 г.

Руководство для начинающих по автомобильным трансмиссиям: какая у меня трансмиссия?

Коробка передач является основной системой автомобиля. Проще говоря, если трансмиссия не работает, ваша машина не будет двигаться. Но как определить, какая у вас трансмиссия, когда пришло время ее отремонтировать или заменить? В нашем Руководстве по автомобильной трансмиссии 101 есть все, что вам нужно знать об этой важной части.

Что такое коробка передач в автомобиле?

Трансмиссия, известная многим автомеханикам и любителям «сделай сам» как «коробка передач», преобразует энергию вращения двигателя в силы, которые могут двигать автомобиль. Это делается с помощью системы зубчатых передач внутри трансмиссии, которая содержит несколько передаточных чисел для достижения надлежащей скорости, крутящего момента и направления. Как только трансмиссия получает и преобразует выходную мощность двигателя, она направляет эту мощность через остальную часть трансмиссии, пока не достигнет колес.

Какие существуют типы передач?

Существует четыре основных типа трансмиссии, которые вы найдете в дорожном транспортном средстве. Вот краткий обзор каждого из них.

Механическая коробка передач

Это самый простой и самый старый тип коробки передач. Часто называемое «рычажным переключением», оно связано с двигателем через фрикционную муфту, которую водитель отключает, чтобы вручную переключить механизм селектора передач. Большинство современных механических коробок передач имеют пять или шесть передач переднего хода и одну передачу заднего хода. Они надежные, прочные и самые дешевые в ремонте, но их использование требует обучения.

Полностью автоматическая коробка передач

Сегодня это самая распространенная коробка передач. Автоматические коробки передач используют преобразователь крутящего момента, планетарную передачу и гидравлические муфты для передачи мощности двигателя. Компьютер автомобиля управляет переключением передач электронным способом. В то время как они более сложны за кулисами, автоматические коробки передач намного проще для водителя — вы просто переключаете селектор передач в положение «Движение» (D), «Парковка» (P) или «Нейтраль» (N), и компьютер берет это оттуда. Основные недостатки заключаются в том, что большее количество деталей может выйти из строя, и они дороже в обслуживании и ремонте.

Бесступенчатая трансмиссия (CVT)

Эти трансмиссии работают аналогично автоматическим, но используют другой механизм. Вместо коробки передач у вариаторов есть ремень, который проходит через ряд шкивов, которые создают бесконечное количество передаточных чисел. Компьютер двигателя управляет регулировкой шкива, чтобы создать наилучшее соотношение для каждой ситуации. Бесступенчатые трансмиссии обеспечивают более быструю реакцию, лучшую экономию топлива и меньшие затраты на ремонт. С другой стороны, бесступенчатое ускорение может показаться истинным любителям вождения бездушным. (Они также не подходят для бездорожья.)

Автоматическая механическая коробка передач

Эти гибридные коробки передач, также известные как полуавтоматическая или безмуфтовая механическая коробка передач, объединяют две конструкции. Они имеют механическую схему, аналогичную механической коробке передач, но не требуют выключения сцепления. Вместо этого ряд пневматиков, процессоров и приводов переключает передачи, производя молниеносные изменения. Поскольку эти системы сложны и дороги, их в основном можно найти на гоночных автомобилях, спортивных автомобилях высокого класса и большегрузных коммерческих автомобилях.

Какие еще существуют варианты передачи?

Из приведенных выше базовых моделей можно найти множество моделей трансмиссии в зависимости от модели автомобиля и объема двигателя. Например, автоматическая коробка передач GM Turbo-Hydramatic, разработанная в середине 1960-х годов, включает модели для легковых, средних и тяжелых заднеприводных автомобилей, а также переднеприводные конфигурации. Их механические коробки передач бывают как с продольной (параллельной), так и с поперечной (перпендикулярной) опорой двигателя.

Всего существует сотни стилей автомобильных трансмиссий. Только у Chevy Camaro 2019 года было три предложения: 6-ступенчатая механическая MN6, 8-ступенчатая автоматическая MX6 и 10-ступенчатая автоматическая MX6. Очень важно знать, какую модель трансмиссии Camaro вы покупаете, чтобы избежать проблем.

Каковы признаки проблем с коробкой передач?

Даже самые прочные трансмиссии могут со временем выйти из строя. Вот некоторые распространенные предупреждающие признаки неисправности передачи:

• Грубое переключение или отказ от переключения.
• Движение с задержкой.
• Шестерни соскальзывают.
• Запах гари.
• Автомобиль кажется недостаточно мощным по сравнению с обычным.
• Странные звуки, такие как гудение и лязг, особенно на нейтральной передаче.
• Утечка трансмиссионной жидкости.
• Сцепление не выключается (в МКПП).
• Скрежет или тряска (в АКПП).

Какая коробка передач у меня есть?

Если вам нужно отремонтировать или заменить коробку передач, может потребоваться некоторая детективная работа, чтобы найти номер модели. Есть несколько способов выяснить, какая трансмиссия стоит в вашем автомобиле.

1. См. Руководство по эксплуатации. В руководстве часто указывается, какой тип трансмиссии установлен, или, по крайней мере, указываются варианты для данной модели автомобиля. Вы также можете найти другую важную информацию, например, какая трансмиссионная жидкость/фильтр используются и как часто их менять.
2. Посмотрите на белую карточку на двери водителя. Когда вы открываете дверь водителя, сбоку должна быть белая бирка с маленькой черной надписью. Номер модели трансмиссии обычно указан на этой карточке вместе с годом выпуска автомобиля, типом двигателя и страной происхождения.

3. Под капотом. Возьмите фонарик и загляните в моторный отсек. На трансмиссии и/или поддоне трансмиссии иногда проштампованы номера деталей. Для некоторых автопроизводителей вы также можете определить трансмиссию по форме масляного поддона.
