Устройство и принцип действия ТНВД механического типа

Адреса:

д. Агалатово
Ленинградская область
Приозерское шоссе участок 6Д
Тел. +7(921)448-57-27
E-mail: [email protected]

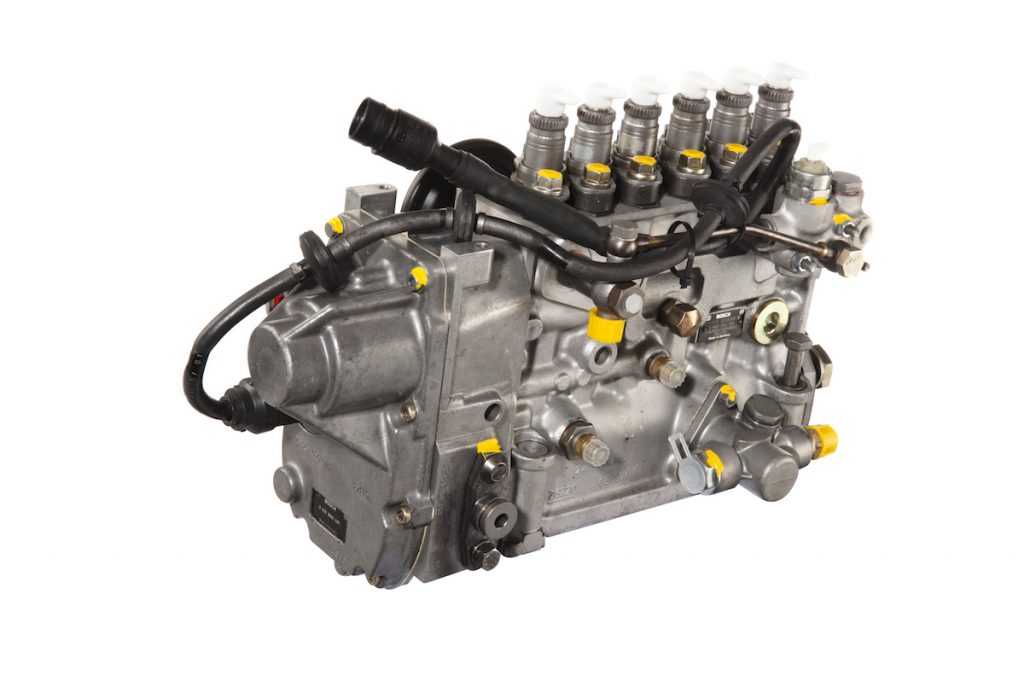

Стандартные рядные ТНВД

Рядные ТНВД относятся к классической аппарату ре впрыскивания дизельного топлива. Эти надежные агрегаты используются на дизелях с 1927 г. Рядные ТНВД устанавливаются на стационарные дизели, на двигатели грузовых автомобилей, строительных и сельскохозяйственных машин. Они позволяют получать высокие цилиндровые мощности у двигателей с числом цилиндров от 2 до 12. В сочетании с регуляторами частоты вращения коленчатого вала, устройствами для изменения угла опережения впрыскивания и различными дополнительными механизмами они обеспечивают потреби гелю возможность широкого выбора режимов эксплуатации. Рядные ТНВД для легковых автомобилей сегодня не производятся. Мощность дизеля существенно зависит от количества впрыскиваемого топлива. Рядный ТНВД всегда должен дозировать количество подаваемого топлива
в соответствии с нагрузкой. Для хорошей подготовки смеси ТНВД должен дозировать топливо максимально точно, впрыскивая его под очень высоким давлением в соответствии с процессом сгорания. Оптимальное соотношение расхода топлива, уровней шума работы и эмиссии вредных веществ в ОГ требует точности порядка 1° угла поворота коленчатого вала по моменту начала
впрыскивания. Для управления моментом начала впрыскивания и компенсации времени на проход волны давления топлива через подводящую магистраль в стандартном рядном ТНВД используется муфта 3 опережения впрыскивания см. на рис. ниже, которая с увеличением частоты вращения коленчатого вала изменяет момент начала подачи топлива в направлении «раньше». В особых случаях предусмотрено управление опережением впрыскивания в зависимости от нагрузки на двигатель. Нагрузка и частота вращения коленчатого вала регулируются изменением величины цикловой подачи топлива. Рядные ТНВД делятся на два типа: стандартные и с дополнительной втулкой.

1. Дизель
2. Стандартный рядный ТНВД
3. Муфта опережения впрыскивания
4. Топливоподкачивающий насос
5. Регулятор частоты вращения коленчатого вала
6. Установочный рычаг с тягой от педали газа
7. Ограничитель полной подачи, зависимый от давления наддува
8. Фильтр тонкой очистки топлива
9. Магистраль высокого давления
10. Форсунка о сборе
11. Магистраль обратного слива топлива

Конструкция и принцип действия

Рядные ТНВД серии РЕ имеют собственный кулачковый вал 14, который установлен в алюминиевом корпусе. Он
соединяется с двигателем либо непосредственно, либо через соединительный узел и муфту опережения впрыскивания.
Количество кулачков на кулачковом валу TНВД соответствует числу цилиндров двигателя. Над каждым кулачком находится роликовый толкатель 13 с тарелкой 12 пружины 11. Тарелка передает усилие от толкателя на плунжер 8, а пружина возвращает его в исходное положение. Гильза 4 плунжера является направляющей, в которой плунжер совершает возвратно-поступательное движение. Сочетание втулки и плунжера образует насосный элемент, или плунжерную пару.

1. Корпус нагнетательного клапана
2. Проставка
3. Пружина нагнета тельного клапана
4. Гильза плунжера
5. Конус нагнетательного клапана
6. Впускное и распределительное отверстия
7. Регулирующая кромка плунжера
8. Плунжер
9. Регулирующая втулка плунжера
10. Поводок плунжера
11. Пружина плунжера
12. Тарелка пружины
13. Роликовый толкатель

Конструкция плунжерной пары

Плунжерная пара состоит из плунжера 9 и гильзы 8. Гильза имеет один или два подводящих канала (при двух каналах один из них выполняет функции подводящего и перепускного), которые соединяют полость всасывания с камерой высокого давления плунжерной пары. Над плунжерной парой находится штуцер 5 с посадочным конусом 7 нагнетательного клапана. Двигающаяся в корпусе TНВД рейка 10 вращает зубчатый сектор 2, управляя тем самым регулирующей втулкой 3 плунжера. Перемещение самой рейки определяется регулятором частоты вращения коленчатого вала. Это позволяет точно дозировать величину цикловой подачи. Полный ход плунжера неизменен. Активный ход и связанная с ним величина цикловой подачи могут изменяться поворотом плунжера, который совершается при помощи регулирующей втулки.

1. Полость всасывания
2. Зубчатый сектор
3. Регулирующая втулка плунжера
4. Боковая крышка
5. Штуцер нагнетательного клапана
6. Корпус нагнета тельного клапана
7. Конус нагнетательного клапана
8. Гильза плунжера
9. Плунжер
10. Рейка ТНВД
11. Поводок плунжера
12. Возвратная пружина плунжера
13. Нижняя тарелка возвратной пружины
14. Регулировочный винт
15. Роликовый толкатель
16. Кулачковый вал ТНВД

Плунжер имеет наряду с продольной канавкой 2 еще и спиральную канавку 7. Получаемая таким образом косая кромка на поверхности плунжера называется регулирующей кромкой 6. Если величина давления впрыскивания не превышает 600 бар, то достаточно одной регулирующей кромки, для больших значений давления впрыскивания необходим плунжер с двумя регулирующими кромками, отфрезерованными с противоположных сторон плунжера. Их наличие снижает износ плунжерной пары, поскольку плунжер с одной регулирующей кромкой под давлением прижимается к одной стороне гильзы, увеличивая ее выработку.В гильзе плунжера размещены одно или два отверстия для подвода и обратного слива топлива.
Плунжер притерт к гильзе так плотно, что пара герметична без дополнительных уплотнений даже при очень высоких давлениях и низких частотах вращения коленчатого вала. Из-за этого замене могут подвергаться только комплектные плунжерные пары.
Величина возможной подачи топлива зависит от рабочего объема пары. Максимальное значение давления впрыскивания у форсунки может составлять, в зависимости от конструкции, 400. .. 1350 бар. Угловой сдвиг кулачков на кулачковом валу гарантирует точное совмещение впрыскивания с фазовым сдвигом процессов по цилиндрам двигателя в соответствии с порядком его работы.

а — гильза с одним подводящим каналом
b — гильза с двумя подводящими каналами

1. Подводящий канал
2. Продольная канавка
3. Гильза плунжера
4. Плунжер
5. Перепускном канал
6. Регулирующая кромка
7. Спиральная канавка
8. Кольцевая канавка для смазки

ПЛУНЖЕРНАЯ ПАРА С ПРИВОДОМ

а — НМТ плунжера
б — ВМТ плунжера

1. Кулачок
2. Ролик
3. Роликовый толкатель
4. Нижняя тарелка возвратной пружины
5. Возвратная пружина плунжера
6. Верхняя тарелка возвратной пружины
7. Регулирующая втулка плунжера
8. Плунжер
9. гильза плунжера

Принцип действия плунжерной пары

(последовательность фаз)
Вращение кулачкового вала ТНВД преобразуется непосредственно в возвратно-поступательное движение роликового толкателя, приводящего в действие плунжер Движение плунжера в направлении к его ВМТ называется ходом нагнетания.
Возвратная пружина возвращает плунжер к его НМТ. Пружина рассчитана так, что даже при максимальных частотах
вращения кулачкового вала ТНВД ролик не отходит от кулачка; отскок и вместе с ним удар ролика по кулачку при длительной эксплуатации привели бы к разрушению поверхностей кулачка или ролика. Плунжерная пара работает по принципу перетока топлива с управлением регулирующей кромкой 5. Этот принцип используется в рядных ТНВД серии РЕ и индивидуальных ТНВД серии PF. В НМТ плунжера подводящий канал 2 гильзы 3 и канал 6 слива топлива открыты. Благодаря им топливо может перетекать под давлением подкачки из полости впуска в камеру 1 высокого давления. При движении вверх плунжер закрывает отверстие подводящего канала своим верхним торцом. Этот ход плунжера называется предварительным. При дальнейшем движении плунжера вверх давление
растет, что приводит к открытию нагнетательного клапана над плунжерной парой. При применении нагнетательного клапана постоянного объема плунжер дополнительно совершает втягивающий ход. После открытия нагнетательного клапана топливо во время активного хода через магистраль высокого давления направляется к форсунке, которая впрыскивает точно дозируемое количество топлива в камеру сгорания двигателя. Когда регулирующая кромка плунжера открывает перепускной канал, активный ход плунжера завершается. С этого момента топливо в форсунку не нагнетается, поскольку во время остаточного хода оно через продольную и спиральную канавки из камеры высокого давления направляется в перепускной канал. Давление в плунжерной паре при этом падает. По достижении ВМТ плунжер меняет направление своего движения на противоположное. Топливо при этом через спиральную и продольную канавки поступает обратно из перепускного канала в камеру высокого давления. Это происходит до тех пор, пока регулирующая
кромка вновь не перекроет перепускной канал. При продолжении обратного хода плунжера над ним возникает область низкого давления. С освобождением подводящего канала верхним торцом плунжера топливо вновь поступает в камеру высокого давления. Цикл начинается снова.

Последовательность работы плунжерной пары

1. Камера высокого давления
2. Подводящий канал
3. Гильза плунжера
4. Плунжер
5. Регулирующая кромка
6. Перепускной капал А полный ход плунжера

Регулирование цикловой подачи

Величину цикловой подачи топлива можно регулировать изменением активного хода кромки. Для этого рейка 5 через регулирующую втулку плунжера поворачивает сам плунжер 3 таким образом, что регулирующая кромка 4 может изменять момент конца нагнетания и
вместе с тем величину цикловой подачи (регулирование по концу впрыскивания). В крайнем положении, соответствующем нулевой подаче (а), продольная канавка находится непосредственно перед перепускным каналом. Вследствие этого давление в камере высокого давления плунжерной пары во время всего хода плунжера равняется давлению в полости всасывания и нагнетания топлива не происходит. В это положение плунжер приводится, если двигатель должен быть остановлен. При средней подаче (Ь) плунжер устанавливается в промежуточное положение (по регулирующей кромке). Полная подача (с) становится возможной только при установке максимального активного хода плунжера. Передача движения от рейки на плунжер может производиться либо через
зубчатую рейку на зубчатый сектор , закрепленный на регулирующей втулке плунжера либо через рейку с направляющими шлицами на штифт или сферическую головку на регулирующей втулке плунжера .

а — нулевая подача
b — средняя подача
с — полная подача

1. Гильза плунжера
2. Подводящий канал
3. Плунжер
4. Регулирующая кромка плунжера
5. Рейка ТНВД

Топливный насос высокого давления или ТНВД

Работу современных бензиновых и дизельных моторов невозможно представить себе без ТНВД. Этот насос подаёт горючее под высоким давлением, регулирует его впрыск. По этой причине он считается наиболее важным механизмом инжекторных систем.

Преимущество топливного насоса высокого давления в том, что он способен обеспечивать нужный уровень напора. В конструкции этого устройства использованы плунжерные пары, изготовить которые непросто. Являясь одним из сложнейших агрегатов, ТНВД, безусловно, очень эффективный и мощный.

Сегодня он ставится на все дизельные автомобили и на бензиновые тоже, если в них предусмотрен непосредственный впрыск. Подача горючего обеспечивается строго под определённым давлением, и в нужный момент. Порции бензина или солярки отмеряются ювелирно, в соответствии со степенью нагрузки на силовой агрегат. По этой особенности насоса и различают его модели.

Разновидности ТНВД

Содержание

• 1 Разновидности ТНВД
• 2 Некоторые особенности рядных насосов
• 3 Преимущества и недостатки распределительного насоса
• 4 Особенности магистрального насоса ВД
• 5 Причины ремонта
  • 5.1 Видео: снятие и установка топливного насоса высокого давления

1. ТНВД с непосредственным действием.
2. Модели с аккумуляторным впрыском.

Первые разновидности насосов высокого давления наделены механическим приводом. В один и тот же момент происходит процесс выдавливания и впрыска. Поэтому они называются насосами непосредственного впрыска, прямого, без пауз. Удаётся это осуществить путём введения конструктивного решения: каждому цилиндру мотора соответствует отдельная секция ТНВД, подающая свою порцию горючего. Что касается эффективного распыления ТВС, то оно создаётся за счёт работы плунжерной пары.

Вторая разновидность ТНВД выделяется тем, что на управляющий механизм оказывают влияние пары газов самого двигателя. Воздействие оказывается пружинами. Сегодня даже можно встретить насосы высокого давления с гидроаккумуляторами. Они нашли применение преимущественно в моторах дизельных авто.

Примечательно, что насосы с гидроаккумулятором несколько отличаются принципом работы, так как накачка ТВС и впрыск осуществляются раздельно. Жидкость под напором сначала подаётся в хранилище (аккумулятор), а уже после – на форсунки. Этот вариант гарантирует продуктивное распыление, способствует максимальному смесеобразованию, подходящему для всего интервала нагрузок. Однако есть и недостатки – сложность такой конструкции. Это и стало причиной непопулярности гидроаккумуляторных ТНВД.

Кроме того, что ТНВД отличаются по конструкции, их принято также классифицировать, в зависимости от систем впрыска. Как известно, на сегодняшний день известны следующие варианты.

1. С одной общей форсункой. Это моновпрыск, подразумевающий замену карбюратора единственной форсункой. Традиционный вариант, пользующийся большой популярностью в начале перехода на более производительные системы. Сегодня практически не применяется.
2. Для каждого цилиндра ДВС, своя отдельная форсунка. Другими словами, это распределённый впрыск, получивший множество похвальных и лестных отзывов в своё время. Впрыск носит и другое наименование – многоточечный, которое несколько лучше определяет принцип его действия. Горючее здесь подаётся не в цилиндр, а в коллектор, установленный непосредственно перед клапаном. Момент впрыска задаётся электроникой, она же регулирует количество поступающего топлива.
3. Прямой впрыск. Топливно подаётся непосредственно в цилиндр силовой установки, а процесс образования ТВС происходит во время такта всасывания.

В соответствие с этим определяется и вид ТНВД.

1. Рядные насосы, представляющие собой агрегаты с несколькими секциями или нишами, способными автономно питать одну из форсунок, устанавливаются в моторы с моновпрыском. Устройство этих насосов предусматривает прямую связь с ГРМ механизмом двигателя.
2. Одноплунжерный распределительный насос имеет свойство синхронно работать с оборотами коленвала. На четырёхцилиндровом ДВС рабочий процесс осуществляется за два такта (2 оборота КВШВ). Порция топлива подаётся плунжером на каждую форсунку.
3. ТНВД магистрального типа. Функционирует независимо от КВШВ. Задача такого насоса создать нужное давление в топливной сети или рампе. Последняя представляет собой не что иное, как гидроаккумулятор, о котором было подробно написано выше. Открытием форсунок управляет электроника. Магистральный насос применяется в инжекторах Коммон Рейл.

Некоторые особенности рядных насосов

Рядный насос сегодня уже практически не используется. Однако схема его заслуживает подробного изучения, так как даёт возможность лучше понять конструктивную полезность всех насосов высокого давления.

Итак, состоит он из отдельных ниш. Они выполнены в виде секций, изготовленных из плунжерных пар. Элементы выполнены из высокотвёрдой стали, смешанной с хромом и азотом. Закалка такого металла одна из лучших в мире. Примечательно, что после шлифовки внутреннюю плоскость втулок покрывают ещё и хонингом. Финишная доводка осуществляется мелкозернистой абразивной пастой.

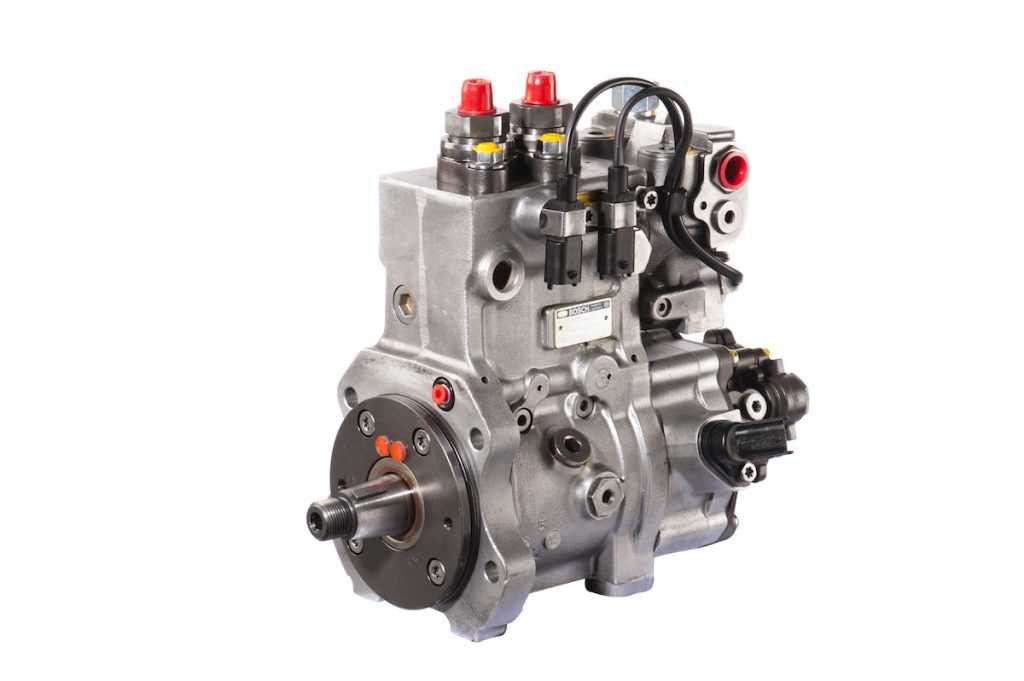

ТНВД магистрального типа

Интересна и сборка рядного насоса, осуществляемая по селективному методу. Элементы подбирают по минимуму отклонений. В качестве мерки используется 2-микронный аппарат. Такой способ индивидуализирует узлы механизмов, и детали от разных насосов заменить невозможно.

Процесс выдавливания горючего происходит за счёт отсечки конкретного объёма жидкости с последующим сжатием его в напорной трубе. Поршень насоса передвигается путём воздействия толкателя, получающего энергию от КВШВ автомобиля. Коленвал вращается, кулачковый механизм оказывает действие на роликовый толкатель, тот оказывает влияние на поршень.

Что касается регулировки количества топлива, то настройка осуществляется с помощью привода. Он представляет собой зубчатую рейку, оснащён механическими компонентами, соединён с педалью акселератора (в некоторых конструкциях – с шаговым движком, получающим сигнал от электроники). Плунжерная пара оснащается винтовой канавкой именно для этого – чтобы осуществлялась связь между насосом, педалью газа и управляющим устройством.

Начальная порция впрыска контролируется априори по частоте вращения КВШВ. Специальный регулятор момента впрыска или ЦРМВ служит для этой цели. Он устанавливается в приводной муфте.

Сегодня удел рядных насосов – дизельные грузовики. Высокая надёжность, их неприхотливость к качеству солярки определяют такой выбор автопроизводителей. Например, рядными ТНВД оснащаются российские грузовики КАМАЗ. Чтобы сократить полезное пространство под капотом, насос выполнен в виде латинской буквы V, но остаётся рядным по своей конструкции.

Преимущества и недостатки распределительного насоса

Основные два достоинства сразу же бросаются в глаза: компактность по сравнению с рядным насосом и более чёткая работа. Такие ТНВД не имеют единой конструкции, могут изготавливаться по-разному, в зависимости от типа рабочего органа. К примеру, он может быть не только плунжерного типа, но и роторного.

Кроме того, распределительные насосы могут различаться и по приводу. Классифицируют торцевые, внутренние и наружные модели. Так, первые два функционируют в гораздо лучших условиях, так как всё внутри у них уравновешено, чего не скажешь про третий вариант.

Среди недостатков всех распределительных ТНВД принято выделять слабую надёжность. Объясняется такой ляп спецификой работы. Плунжер такого насоса за один рабочий цикл делает столько же ходов, сколько и двигатель. На рядном агрегате совершалось всего одно действие. Соответственно, износ этих ТНВД выше.

Применяются распределительные ТНВД большей частью на легковых авто. Однако и на грузовиках они не редкость.

Особенности магистрального насоса ВД

Уже по одному лишь наименованию можно сделать вывод об особенностях работы данного устройства. Аппарат этот способен эксплуатировать не изолированные форсунки, а единую линию, рампу. Она служит неким хранилищем топлива, аккумулятором. Тем самым, конструкция освобождена от распределительной опции, и имеет менее сложное устройство, чем рядные или распределительные насосы.

Он использует от одного до трёх плунжеров. Поступательные движения совершаются ими посредством кулачкового вала. По ходу давления топлива вращение идёт от вала, а против, т.е., в обратную сторону – от пружины.

Топливная жидкость из полости, где царит низкое давление, подаётся к напорному штуцеру. Количество смеси регулируется ЭДК (дозирующий клапан электромагнитного типа), который управляется непосредственно электроникой.

Причины ремонта

Являясь дорогими механизмами, очень требовательными к качеству топлива и смазке, они вынуждают владельцев машин всё предусматривать. Не заливать горючее, где попало, чтобы в нём содержание воды, твёрдых частичек и пыли было в наименьшей степени. Если плунжерные пары выходят из строя, снимать и чинить их крайне сложно.

Топливо с низким качеством легко выводит из строя форсунки, отвечающие за процесс распыления и впрыск.

К распространённым симптомам неполадок ТНВД относят следующие:

• повышенная дымность выхлопа;
• увеличение расхода горючего;
• снижение мощности и отдачи мотора;
• плавание оборотов;
• наличие постороннего шума, нехарактерного для двигателя в обычных условиях;
• сложности с запуском.

Моторы с ТНВД, управляемые электроникой, дозируют подачу бензина и солярки, распределяют этот процесс по времени, тем самым, определяя нужное количество. При обнаружении каких-либо малейших перебоев, надо сразу же отвезти автомобиль на диагностику. Важно понимать, что откладывать на потом проблему нельзя, иначе это приведёт к капитальной поломке.

Ремонт ТНВД

Современные агрегаты принято диагностировать с помощью компьютера. В ходе проверки могут выявляться такие ошибки, как:

• спад давления и нестабильность впрыска;
• неравномерность подачи горючего;
• низкая или чересчур высокая амплитуда вращения вала.

Снять ТНВД, если что, придётся специальным инструментом и оборудованием. Обязательны ключи на «27» для проворачивания КВШВ и специальный ключ для вала насоса. Перед тем, как демонтировать насос, необходимо скинуть минусовую клемму батареи, снять радиатор и другие элементы, мешающие обеспечить доступ к устройству.

Видео: снятие и установка топливного насоса высокого давления

Таким образом, устройство современных ТНВД, их назначение и роль в системе автомобиля могут отличаться. В некоторых случаях приходится снимать и ремонтировать насос, в других – только заменять. Поэтому важно своевременно определять неисправности.

Как работают инжекторные дизельные насосы

Главная >

1Новости>Как работают инжекторные дизельные насосы

Seletron Performance

4 апреля 2022 г.

Рядные дизельные ТНВД и как они работают.

Поскольку мы рассмотрели работу роторных ТНВД с электронным управлением, насосов с радиальными поршнями, а затем систем впрыска ТНВД и более поздних систем Common-Rail, кто-то заметил, что мы не охватили Рядные ТНВД для дизельных двигателей . Мы этого не сделали, потому что рынок автомобилей с двигателями, использующими рядный ТНВД с электронным управлением, настолько мал, что это не влияет на нашу компанию, которая занимается электронным тюнингом (дизельных и бензиновых).

Первым автомобилем, который приходит на ум, в котором используется эта система впрыска с электронным управлением, является Mercedes 250td с 5-цилиндровым двигателем 2500, 4 клапанами на цилиндр и мощностью 150 л.с. Речь идет об автомобиле из 1990-х годов, прямой конкурент BMW 525tds, и Audi A6 2.5TDI V6 с той же мощностью, что и Mercedes. На этой модели фактически установлен встроенный впрыскивающий насос с электронным управлением . Проблема в том, что на момент написания статьи другие в голову не приходят… в любом случае, мы здесь, чтобы сообщить, как работает такой ТНВД, так что приступим…

Это тип впрыска насос, который очень подходит для модульности. Это означает, что насос имеет часть, в которой приводной вал с его 9Установлен регулятор минимума-максимума 0011 и центробежный регулятор опережения . После этого различных насосных агрегатов может быть 3, 4, 5, 6 и т. д., что означает, что эти насосы легко адаптируются к архитектурам, подходящим для двигателей с регулируемыми (и многими) цилиндрами.

Как и в случае с другими системами впрыска, сегодня от этой отказываются в пользу системы Common Rail. Однако давайте посмотрим, как работает этот тип насоса. Мы упомянули о проблеме раннего впрыска: по мере увеличения оборотов двигателю необходимо опережать момент впрыска, чтобы успеть сжечь распыленное дизельное топливо. ТНВД включает (в полностью механических версиях без электронного управления) центробежный регулятор , способный опережать (в зависимости от оборотов) положение распределительного вала, приводящего в движение различные насосы, примерно на 15-20°. Второй центробежный регулятор воздействует на подачу впрыска, чтобы поддерживать холостой ход двигателя и ограничивать максимальную скорость двигателя.

Ступень впрыска и подачи в рядных ТНВД

Фаза впрыска в этом типе насоса создается положением кулачков, расположенных на распределительном валу самого насоса. Каждый кулачок управляет насосным элементом, который создает давление впрыска для одного цилиндра двигателя. Подача определяется вращением элемента, который действует как байпас на насосный элемент. При минимальной подаче байпас открывается после очень короткого хода насосного элемента, а при высокой подаче байпас открывается после более длинного хода насосного элемента.

Избыток дизельного топлива попадает в канал регенерации дизельного топлива низкого давления, который повторно направляется на вход насоса. Различные механизмы, регулирующие (вращающие) подачу дизеля, соединены с реечной тягой , которая одновременно перемещает все регуляторы различных насосных агрегатов (4-6-8-10 и т.д., в зависимости от типа насоса). . Эта зубчатая рейка приводится в движение двумя элементами: педалью акселератора и холостого и максимального центробежного регулятора . На двигателях с турбонаддувом дополнительный элемент на рядном насосе состоит из пневматический клапан , соединенный небольшой трубкой с контуром наддува. Эта система предназначена для обогащения подачи впрыска по мере увеличения давления турбонаддува. Эта система аналогична той, что используется в полностью механически управляемых роторных инжекторных насосах .

В рядных ТНВД с электронным управлением нет центробежного регулятора холостого хода и максимальной скорости, поскольку управление подачей (и, следовательно, холостой ход и ограничение числа оборотов) делегировано ЭБУ (или EDC) двигателя. блок управления, воздействующий на насос посредством электрического управления PWM (например, на некоторых ТНВД John Deere). То же самое относится к любым рядным ТНВД, в которых ступень впрыска также контролируется электронным блоком управления впрыском. Кроме того, в этом случае, как с с электронным управлением, роторные насосы (если вы хотите узнать больше по этой теме, прочитайте статью https://seletron.com/it/news/83_funzionamento-centraline-aggiuntive-vp37, в которой объясняется, как именно этот тип насоса работает в деталь), имеется датчик, определяющий положение подачи дизеля и обеспечивающий ЭБУ необходимой обратной связью в качестве контура обратной связи для точного управления этим параметром.

Чип-тюнинг несколько дополнительных узлов для рядных ТНВД воздействуют на значения этого датчика, чтобы изменить обратную связь и соответственно увеличить подачу впрыска (таким образом, крутящий момент и мощность). Другие элементы управления блоком настройки чипа могут быть на датчике давления наддува, чтобы ограничить пиковые показания ECU или EDC. Следовательно, его функция заключается в предотвращении восстановления ЭБУ двигателя и не обязательно в качестве активной функции для повышения производительности. Даже в прошлом этот тип ТНВД не получил широкого распространения в автомобилях. Рядные ТНВД широко использовались на тяжелых грузовиков s и транспортных двигателей в целом, а также EMM (землеройные машины) и судовых двигателей , во все из которых позже вошла система впрыска Common Rail.

Что ж, надеемся, мы утолили жажду любопытства тех, кто сегодня снова следует за нами. Пожалуйста, помните, что мы освещали и продолжаем освещать различные технические темы; Возвращайтесь и читайте нас каждый день!

Поиск вашего автомобиля

Вам также может понравиться

Как работают наши блоки чип-тюнинга для дизельных двигателей с электронными роторными насосами VP37 >>> ПРОЧИТАЙТЕ СЕЙЧАС

Как работают наши блоки чип-тюнинга для двигателей с радиально-поршневыми ТНВД VP44 >>> ПРОЧИТАЙТЕ СЕЙЧАС

Как наш чип-тюнинг дополнительно агрегаты для двигателей с системой Common-Rail >>> ПРОЧИТАТЬ

Как работают наши чип-тюнинговые дополнительные агрегаты для двигателей с насос-форсунками >>> ПРОЧИТАТЬ

Система впрыска насос-линия-форсунка

Система впрыска насос-линия-форсунка

Магди К. Хайр

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : В системах впрыска дизельного топлива насос-линия-форсунка (P-L-N) насос соединяется с форсункой через топливопровод высокого давления. В системе P-L-N могут использоваться линейные, распределительные/роторные и насосы-форсунки. В «классическом» варианте система управляется механически с помощью специализированных компонентов, таких как регулятор. В более новых версиях ряд параметров контролируется электронным способом. Система PLN вытесняется другими типами систем впрыска топлива в новых конструкциях двигателей.

• Введение
• Встроенная насосная система
• Система управления встроенным насосом
• Система распределителя/роторного насоса
• Системы P-L-N с электронным управлением

Система насос-линия-форсунка (P-L-N), также называемая системой насос-труба-форсунка, на протяжении многих десятилетий была доминирующим типом системы впрыска дизельного топлива практически во всех дизельных двигателях. В то время как система PLN была заменена системами впрыска топлива типа Common Rail и насос-форсунки в новых конструкциях двигателей для рынков с наиболее строгими стандартами выбросов, эта топливная система остается популярной на рынках с менее строгими стандартами выбросов. Из-за своей исторической значимости знание системы P-L-N необходимо для понимания принципов и текущей эволюции системы впрыска дизельного топлива.

Система впрыска насос-линия-форсунка так называется для создания высокого давления топлива в насосном элементе, передачи импульса давления топлива через линию впрыска высокого давления, а затем распыления этого топлива в цилиндр через сопло форсунки [ 113] . Были разработаны различные конфигурации P-L-N с различными техническими и/или экономическими обоснованиями. Большинство систем P-L-N можно разделить на три категории в зависимости от типа впрыскивающего насоса:

• Линейные насосы
• Агрегат насосов
• Распределительные (роторные) насосы

Рядные насосы , обслуживающие многоцилиндровые двигатели, содержат столько насосных элементов, сколько цилиндров в двигателе. Насос обычно приводится в движение коленчатым валом и расположен в центре узла двигателя. Разработчики двигателя и топливной системы стремятся расположить насос таким образом, чтобы все линии впрыска были одинаковой длины между ТНВД и входом в форсунки. В сильно пульсирующих системах и волнах давления, распространяющихся по узким трубам, динамикой трубопровода может быть трудно управлять, что может привести к неустойчивому поведению впрыска на сопле. Пытаясь свести к минимуму осложнения, связанные с динамикой линии, дизайнеры стремятся сделать общую длину линии как можно короче. В некоторых случаях самая короткая линия может оказаться слишком длинной для эффективной работы встроенного насоса. Это относится к крупным морским и стационарным электростанциям, где размер двигателя не позволяет использовать короткие линии впрыска. Примеры такого применения включают двигатели DDC/MTU Series 2000 и MTU/DDC Series 4000. В старых версиях этих двигателей 9Системы насосов 0146 использовались для поддержания коротких линий впрыска между насосом и форсункой. Каждый насосный агрегат установлен на двигателе в непосредственной близости от обслуживаемого им цилиндра и приводится в действие распределительным валом двигателя. Поскольку в системе с насосом с насосом используется отдельный насос для каждого цилиндра, эта конфигурация фактически находится где-то посередине между системами PLN и системами с насос-форсунками; мы обсудим насосную систему насос-форсунки в документе «Насос-форсунка».

Насосные элементы высокого давления, состоящие из комбинаций плунжера и цилиндра, изготовлены из высокопрочной инструментальной стали, а между скользящими/вращающимися частями соблюдаются чрезвычайно жесткие допуски. Эта высокоточная механическая обработка требуется для всех механических компонентов системы впрыска, чтобы поддерживать точное дозирование и синхронизацию впрыска в пределах 1° угла поворота коленчатого вала. Стоимость таких топливных систем довольно высока, и ее трудно оправдать, особенно для двигателей небольших легковых автомобилей. Решение этой проблемы распределительный насос , в котором один центральный насосный элемент используется для создания высокого давления впрыска. Это топливо под высоким давлением затем вводится в коллекторную головку или узел распределителя, который направляет его к соответствующей форсунке и цилиндру в соответствии с порядком работы двигателя. Сокращение количества насосных элементов для применения в многоцилиндровом дизельном двигателе до одного снижает стоимость дорогостоящих высокоточных деталей насосного элемента и делает его стоимость более подходящей для рынка небольших автомобилей.

В течение нескольких десятилетий в системах впрыска P-L-N использовалось механическое управление. Были разработаны сложные механические устройства, такие как регуляторы и устройства управления синхронизацией, наддувом и крутящим моментом, для управления частотой вращения двигателя и рядом других параметров. С конца 1970-х годов система P-L-N была модернизирована посредством эволюционного процесса, в котором первоначальными шагами было простое использование электрических компонентов для воспроизведения функций, которые ранее выполнялись механическими компонентами.
