Установка TD27T в УАЗ Хантер 31519

В начале недели получили недостающие части кит-комплекта и в эти выходные начали процесс установки TD27T. Немного о дошедших частях.
Переделанный маховик. Диск сцепления Herzog и корзина Sachs:

Маховик и сцепление

Правда, немного ребята недоработали. Выточку в коленвале сделали, а вот маховик не расточили под штатный подшипник коленвала. Родной внутренний диаметр маховика 38 мм. А наш подшипник имеет внешний диаметр 40 мм. Но удалось поблизости найти опытного токаря («знакомый токарь» — очень важный элемент в строительстве УАЗа с большим станком, он довел диаметр до нужного размера и запрессовал штатный подшипник. В общем нет худа без добра. Теперь мы знаем место рядом с нашим поселком где можно проточить, проварить и пр. Причем в выходные работают.

И еще пришли два комплекта опор. Один штатный от TD27T и один специально сделанный комплект горизонтальных опор. Какой вариант будем устанавливать решим по месту:

Для того, чтобы TD27T стыковался с коробкой Даймос сделана переходная пластина. Вот так она выглядит на двигателе:

Опоры пока не устанавливали, а вот маховик с корзиной сцепления поставили. Для центровки и проверки аутентичности использовали туже оправку из капролона, что и при центровке диска сцепления на ЗМЗ-514:

«Легким движением руки» по уже отработанной схеме 514-й был снова извлечен из моторного отсека и установлен на прикол до лучших времен. Двигатель в полной комплектации и в хорошем рабочем состоянии. Будет как запасной:

Моторный отсек освободили для установки. Убрали все лишнее. На фото хорошо виден новый ВУТ от АДС и сдвинутый вправо рулевой вал:

Пустой моторный отсек

Рулевой вал сдвигали заранее для того, чтобы влезла турбина 27-го. В качестве дополнительной приятности руль теперь ровнее чем раньше. Правда пришлось немного переделать педальный узел. Тут поближе видно, как сдвигалась опора рулевого вала:

Перенос рулевого вала

Впереди процесс подгонки опор и, собственно, установки агрегата в моторный отсек.
Также нужно будет решить вопрос с конструкцией приемной трубы и выхлопного тракта в целом.

2. Примерка в моторный отсек TD27T

Для начала немного о переходной плите. Сами мы ее сами точно сделать не могли бы. Вот только установочные шипы нашего производства:

Переходная плита на Даймос

Плиту снимали специально, чтобы доработать колокол коробки. Об этих доработках чуть позднее.

Корзину сцепления и диск все же решили оставить родные от 514-го. Диск сцепления у нас оказался почти новым (Luk с демпфером) и, по отзывам, лучше, чем тот, что пришел в комплекте с 27-м. Новая корзина с диском пойдут в запас. Стандартно взяли самопальную оправку и отцентрировали диск на двигателе:

Сохранить в АльбомСцепление от 514-го на TD27-T

С помощью крана извлекли 27-го из Зёбрика и приготовили к установке в моторный отсек:

27-й готов к примерке

Примеряли двигатель четыре раза. Каждый раз что-то мешало ему встать нормально на место. В итоге после всех доработок моторный отсек выглядел так:

Доработка моторного отсека

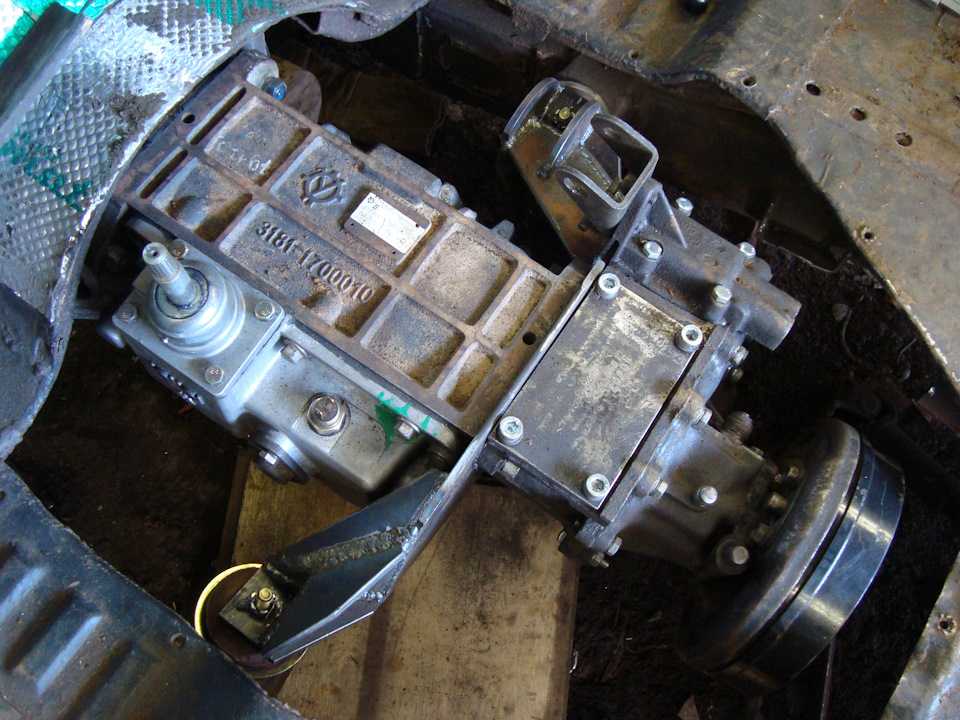

В коробке дрелью с торцевой фрезой доработали 4 паза для шляпок болтов, которые крепят переходную плиту к блоку TD27T и пятая выфрезеровка для нормального выхода шестерни бендикса стартера. После прохода фрезой некоторые места пришлось дорабатывать напильником. С правой стороны в моторном щите болгаркой вырезали дырку под выступ турбины. С левой немного пришлось выстучать моторный щит под переходную пластину в районе стартера и выступ впускного коллектора в месте подсоединения СРОГ (сам СРОГ, конечно же, отсутствует):

После всех этих «танцев с бубном» TD27 нормально влез в моторный отсек:

Правда пока дизель не только в моторном отсеке, но и частично в салоне 🙂 :

Турбина — это конечно хорошо, но она требует работы болгарки и серьезной переделки педали газа. Пока что мы педаль просто демонтировали и будем придумывать новую конструкцию.

Кстати, что порадовало, демонтировать вискомуфту не придется, значит, если вдруг возникнет необходимость, можно будет вернуть на место штатную крыльчатку. Мы подвинули немного вперед радиатор и зазор между вискомуфтой и электроКарлсонами на вид вполне удовлетворителен, плюс есть еще запас:

Зазор между вискомуфтой и электроКарлсонами.

Двигатель пока еще не закреплен на раме (но выставлен в правильное положение), опоры будут сделаны позже.

3. Опоры для TD27T

В эти выходные был очень важный этап — опоры для TD27T в Зёбрике, т.е. собственно установка двигателя.
Главная цель — ничего не переделывать на раме (не резать и не варить), чтобы рама оставалась пригодной для установки штатного двигателя и можно было без проблем менять местами TD27T и ЗМЗ-514.
Поскольку, везде, где позволяет ситуация, мы стараемся действовать не сваркой, а посредством инженерных конструкций, то вариантов было передумано и перепробовано много. Поэтому расскажем только об итоговом результате.

Правая по ходу опора.
Использовать полностью родной кронштейн 514-го и сайлентблок не удалось — мешает и крепление ТНВД 27-го и сам корпус ТНВД. В итоге был выбран средний вариант — сайлентблок от 514-го и самодельный кронштейн на двигатель. Для этого из дедушкиных запасов был извлечен уголок и с помощью болгарки и свелильного станка из него было заколхожено изделие для наращивания штатной площадки опоры:

Площадка для правой опоры.

Потом из левой опоры двигателя ГАЗели (40524.1001014) путем сверления, резки и сварки была сделана ответная часть на 27-го:

Правая ответная часть опоры

Сайлентблок сдвинут к моторному щиту на корпус (использовано одно из штатных отверстий) и в итоге конструкция на месте выглядит так:

Правая опора на месте

Все работы с железками, и не только, мы делаем в своей маленькой мастерской на терассе. Вот такая она у нас. Слева направо: Заточной станок для правки инструмента, над ним применик Грюндиг, правее вертикальный фрезер (подарок на 23-е февраля от мамы и жены), токарник и сверлилка:

Изначально станки приобретались для строительства кастома из остатков донора для реставрации мотоцикла К-125 1949 года выпуска (это отдельная история), но очень пригождаются и по сей день, когда нужно изготовить какую-нибудь нестандартную детальку или доработать стандартную.

На сверлилке лежит заготовка переходной пластины для левой опоры. Делали ее из трех слоев 8-мм совейского дюралюминия (дедушкины запасы). Слои дюралюминия стянули плотно болтами (получился «пирожок») и прошлись фрезером по торцам.

Левая по ходу опора
С левой опорой все было лучше. Удалось использовать не только сайлентблок, но и кронштейн от левой по ходу опоры 514-ого. Вот такой комплект получился для левой опоры:

Комплект для левой опоры

Дюралюминиевый «пирожок» прикручивается на место штатной опоры 27-го, а к нему уже прикручивается кронштейн с сайлентблоком от 514-ого, и вот так все это хозяйство выглядит на месте:

Левая опора на месте

Правда для ее установки пришлось снимать масляный фильтр (иначе возможно, но очень неудобно).

Было добавлено еще одно нововведение — новый ФТОТ. Честно говоря, надоело с помощью ножного насоса прокачивать соляру (такая схема у 514 — накачать в систему давления через сапун топливного бака и открутить болт на фильтре чтоб воздух спустить) и решили поставить ФТОТ с лягушкой (от Hyundai Porter):

Кстати на ФТОТе ЗМЗ-514 Евро-2 лягушка есть (и электронасос подкачивающий вдобавок), но на Евро-3 видимо решили сэкономить, хотя дизелю лягушка или другой ручной насос, встроенный в топливную систему вещь необходимая, на наш взгляд.

Ну и естественно не удержались, залили масло, подключили стартер и прочие необходимые сопли (в том числе бутылку для обратки с ТНВД, она у 27-го маленькая по диаметру) и попытались завести (ради чего все собственно и затевалось):

Итог — Ура! Работает!

Ошиблись с комментом на видео (волновались, однако). Жужжит не турбина, а вакуумный насос на генераторе, который не подключен к потребителям вакуума. Разобрались уже потом, после внимательного просмотра видео.

4. Масло, газ и защита маховика

Продолжаем процесс подключения TD27T к бортовой сети и органам управления. Как обычно, стараемся использовать конструктивные решения с применением готовых доступных деталей и минимум сложного одноразового колхоза (т.е. сварки).

Масло, датчики давления.
У TD27T предусмотрен только один датчик давления масла — аварийный. Вкручивается он прямо в блок под впускным коллектором (если быть точным, то в жидкостно-маслянный теплообменник на стенке блока за стартером). Резьба 10х1. А в УАЗе есть и лампа и прибор давления масла (показометр) — то есть нужно два датчика. Для них есть тройник, но ставить датчики внизу было не очень удобно, так как очень мало пространства между стартером и трубками форсунок. Поэтому решили использовать тормозной шланг от УАЗа. Выточили на токарнике переходник и ввернули шланг в блок:

Сверху на впускной коллектор в штатные отверстия прикрутили алюминиевый уголок, к нему второй конец шланга. В шланг ввернули уголок от топливной рампы Волги и уже в него тройник и датчики:

Датчики давления масла

Датчики работают. Аварийная лампа гаснет и прибор показывает 4 атм. на холодную на холостых.

Педаль газа
При установке TD27T пришлось вырезать часть моторного щита под выход турбины (фото по ссылке в начале), но на этой части крепилась педаль газа, поэтом упришлось придумывать новый кронштейн для нее. Сначала была мысль сместить крепление влево и сделать новую педаль, но потом возникла идея как использовать штатную педаль. Отрезали опору кронштейна педали и прикрутили к сварганеному коробу из алюминия, который установлен на месте выреза моторного щита:

Педаль газа стала на место и к ней подсоединили тросик газа в штатное отверстие. Возможно пруток педали потребуется подогнуть, но это уже мелочи, главное — педаль работает:

Педаль газа на месте.

Защиты маховика и стартера
При установке из-за разницы стыковочных размеров TD27T и коробки Даймос получилось, что нельзя было использовать штатную защиту маховика. Из остатков рифленого алюминия обшивки сварганили защиту. Крепится на нижние болты крепления коробки к переходной пластине:

Защитная пластина маховика.

Из того же материала сделали пластину и для стартера, поскольку он не полностью прикрывался колоколом коробки. Крепится на нижний удлиненный болт крепления стартера:

Сделали новую проводку для генератора и свечей (благо реле свечей уже было от 514-го). Свечи работают, прибор зарядки показывает 14 вольт на холостых.
Наш дизель с Nissan Caravan комплектуется вакуумным подсосом ТНВД. Проверили, подключив напрямую к вакуумному насосу — работает. Будем с помощью электроклапана от СРОГ 514-го делать электрическое управление подсосом из салона.

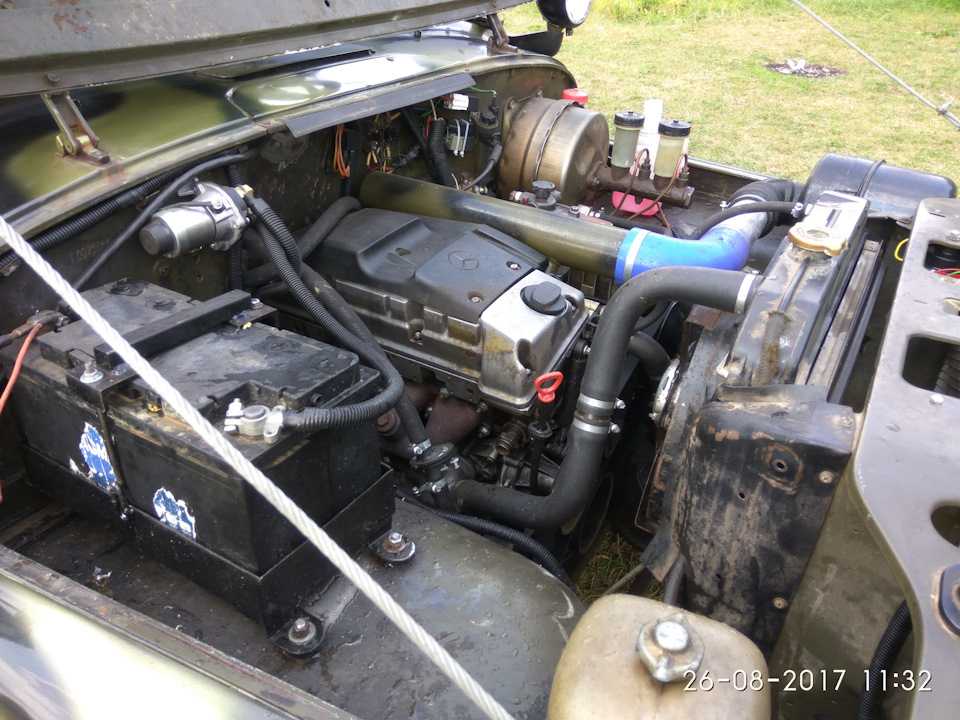

TD27T под капотом УАЗа

Теперь немного поподробнее по частям:

Самопальный маслоотделитель сделан по известной схеме — с помощью металлических губок для посуды, в качестве корпуса использован бачок для краскопульта.
Тут можно посмотреть его «взрывную схему» в натуре:

Маслоотделитель в разборе

Сито укладывается на дно, сверху губки. Масло из картера оседает на губках и стекает вниз, в коническую часть бачка. Внизу можно выкрутить пробку (самодельная из капролона) и слить масло — бачок полупрозрачный, а масло в дизеле черное, так что контролировать легко. К тому же корпус пластиковый, поэтому влага из картерных газов не будет на нем конденсироваться в мороз и потом замерзать. Чтобы подключить его к воздушному тракту был использован патрубок впускного коллектора от восьмерки (один конец подходит по диаметру ко входу турбины, а другой — к патрубкам воздушного фильтра) — в данном патрубке есть вход для штуцера, на который цепляется выходящий шланг маслоотделителя.

Для маслоотделителя был сварганен специальный кронштейн из остатков алюминиевой обшивки. Снизу на фото маслоотделитель, а сверху на впускном коллекторе подвешен пневмоклапан от СРОГа ЗМЗ-514. Его мы использовали как клапан для подсоса:

Датчик температуры вкрутили в выходной штуцер печки. С трудом открутили штуцер от термостата, вставили в токарник, засверлили, нарезали резьбу и на герметик посадили датчик. Вроде все работает и не капает. Показания адекватные — термостат держит 78 градусов и вентиляторы не включаются (514 был погорячее). Отверстие штатного датчика заглушили (его на термостате не было). Вот так поближе выглядит этот узел:

Поскольку теперь подсос управляется электричеством, а не тросом, то окончательно решился вопрос с панелью управления над «бородой». Слева тумблер подсоса, а справа ручка управления краном печки. В общем законченный дизайн.

Поскольку все необходимое подключили, естественно решили проехаться. Ощущения отличные — Зёбрик едет легко и непринужденно с самых низов, а при нажатии тапки рвет с места (сильно не разгонялись, это надо на трассу выезжать), намного лучше, чем «задумчивый» 514 дизель.

5https://www.drive2.ru/l/2092901/, https://www.drive2.ru/l/2138494/, https://www.drive2.ru/l/2187345/, https://www.drive2.ru/l/2235047/, https://www.drive2.ru/l/2286939/

Установка тахометра в УАЗ Хантер 31519

У всех современных автомобилей есть тахометр. А вот у этого УАЗа его не было. Можно много рассуждать о полезности

Источник

Установка TD27T в УАЗ Хантер 31519

В начале недели получили недостающие части кит-комплекта и в эти выходные начали процесс установки TD27T. Немного о дошедших частях.
Переделанный маховик. Диск сцепления Herzog и корзина Sachs:

Маховик и сцепление

Правда, немного ребята недоработали. Выточку в коленвале сделали, а вот маховик не расточили под штатный подшипник коленвала. Родной внутренний диаметр маховика 38 мм. А наш подшипник имеет внешний диаметр 40 мм. Но удалось поблизости найти опытного токаря («знакомый токарь» — очень важный элемент в строительстве УАЗа с большим станком, он довел диаметр до нужного размера и запрессовал штатный подшипник. В общем нет худа без добра. Теперь мы знаем место рядом с нашим поселком где можно проточить, проварить и пр. Причем в выходные работают.

И еще пришли два комплекта опор. Один штатный от TD27T и один специально сделанный комплект горизонтальных опор. Какой вариант будем устанавливать решим по месту:

Для того, чтобы TD27T стыковался с коробкой Даймос сделана переходная пластина. Вот так она выглядит на двигателе:

Опоры пока не устанавливали, а вот маховик с корзиной сцепления поставили. Для центровки и проверки аутентичности использовали туже оправку из капролона, что и при центровке диска сцепления на ЗМЗ-514:

«Легким движением руки» по уже отработанной схеме 514-й был снова извлечен из моторного отсека и установлен на прикол до лучших времен. Двигатель в полной комплектации и в хорошем рабочем состоянии. Будет как запасной:

Моторный отсек освободили для установки. Убрали все лишнее. На фото хорошо виден новый ВУТ от АДС и сдвинутый вправо рулевой вал:

Пустой моторный отсек

Рулевой вал сдвигали заранее для того, чтобы влезла турбина 27-го. В качестве дополнительной приятности руль теперь ровнее чем раньше. Правда пришлось немного переделать педальный узел. Тут поближе видно, как сдвигалась опора рулевого вала:

Перенос рулевого вала

Впереди процесс подгонки опор и, собственно, установки агрегата в моторный отсек.
Также нужно будет решить вопрос с конструкцией приемной трубы и выхлопного тракта в целом.

2. Примерка в моторный отсек TD27T

Для начала немного о переходной плите. Сами мы ее сами точно сделать не могли бы. Вот только установочные шипы нашего производства:

Переходная плита на Даймос

Плиту снимали специально, чтобы доработать колокол коробки. Об этих доработках чуть позднее.

Корзину сцепления и диск все же решили оставить родные от 514-го. Диск сцепления у нас оказался почти новым (Luk с демпфером) и, по отзывам, лучше, чем тот, что пришел в комплекте с 27-м. Новая корзина с диском пойдут в запас. Стандартно взяли самопальную оправку и отцентрировали диск на двигателе:

Сохранить в АльбомСцепление от 514-го на TD27-T

С помощью крана извлекли 27-го из Зёбрика и приготовили к установке в моторный отсек:

27-й готов к примерке

Примеряли двигатель четыре раза. Каждый раз что-то мешало ему встать нормально на место. В итоге после всех доработок моторный отсек выглядел так:

Доработка моторного отсека

В коробке дрелью с торцевой фрезой доработали 4 паза для шляпок болтов, которые крепят переходную плиту к блоку TD27T и пятая выфрезеровка для нормального выхода шестерни бендикса стартера. После прохода фрезой некоторые места пришлось дорабатывать напильником. С правой стороны в моторном щите болгаркой вырезали дырку под выступ турбины. С левой немного пришлось выстучать моторный щит под переходную пластину в районе стартера и выступ впускного коллектора в месте подсоединения СРОГ (сам СРОГ, конечно же, отсутствует):

После всех этих «танцев с бубном» TD27 нормально влез в моторный отсек:

Правда пока дизель не только в моторном отсеке, но и частично в салоне 🙂 :

Турбина — это конечно хорошо, но она требует работы болгарки и серьезной переделки педали газа. Пока что мы педаль просто демонтировали и будем придумывать новую конструкцию.

Кстати, что порадовало, демонтировать вискомуфту не придется, значит, если вдруг возникнет необходимость, можно будет вернуть на место штатную крыльчатку. Мы подвинули немного вперед радиатор и зазор между вискомуфтой и электроКарлсонами на вид вполне удовлетворителен, плюс есть еще запас:

Зазор между вискомуфтой и электроКарлсонами.

Двигатель пока еще не закреплен на раме (но выставлен в правильное положение), опоры будут сделаны позже.

3. Опоры для TD27T

В эти выходные был очень важный этап — опоры для TD27T в Зёбрике, т.е. собственно установка двигателя.
Главная цель — ничего не переделывать на раме (не резать и не варить), чтобы рама оставалась пригодной для установки штатного двигателя и можно было без проблем менять местами TD27T и ЗМЗ-514.
Поскольку, везде, где позволяет ситуация, мы стараемся действовать не сваркой, а посредством инженерных конструкций, то вариантов было передумано и перепробовано много. Поэтому расскажем только об итоговом результате.

Правая по ходу опора.
Использовать полностью родной кронштейн 514-го и сайлентблок не удалось — мешает и крепление ТНВД 27-го и сам корпус ТНВД. В итоге был выбран средний вариант — сайлентблок от 514-го и самодельный кронштейн на двигатель. Для этого из дедушкиных запасов был извлечен уголок и с помощью болгарки и свелильного станка из него было заколхожено изделие для наращивания штатной площадки опоры:

Площадка для правой опоры.

Потом из левой опоры двигателя ГАЗели (40524.1001014) путем сверления, резки и сварки была сделана ответная часть на 27-го:

Правая ответная часть опоры

Сайлентблок сдвинут к моторному щиту на корпус (использовано одно из штатных отверстий) и в итоге конструкция на месте выглядит так:

Правая опора на месте

Все работы с железками, и не только, мы делаем в своей маленькой мастерской на терассе. Вот такая она у нас. Слева направо: Заточной станок для правки инструмента, над ним применик Грюндиг, правее вертикальный фрезер (подарок на 23-е февраля от мамы и жены), токарник и сверлилка:

Изначально станки приобретались для строительства кастома из остатков донора для реставрации мотоцикла К-125 1949 года выпуска (это отдельная история), но очень пригождаются и по сей день, когда нужно изготовить какую-нибудь нестандартную детальку или доработать стандартную.

На сверлилке лежит заготовка переходной пластины для левой опоры. Делали ее из трех слоев 8-мм совейского дюралюминия (дедушкины запасы). Слои дюралюминия стянули плотно болтами (получился «пирожок») и прошлись фрезером по торцам.

Левая по ходу опора
С левой опорой все было лучше. Удалось использовать не только сайлентблок, но и кронштейн от левой по ходу опоры 514-ого. Вот такой комплект получился для левой опоры:

Комплект для левой опоры

Дюралюминиевый «пирожок» прикручивается на место штатной опоры 27-го, а к нему уже прикручивается кронштейн с сайлентблоком от 514-ого, и вот так все это хозяйство выглядит на месте:

Левая опора на месте

Правда для ее установки пришлось снимать масляный фильтр (иначе возможно, но очень неудобно).

Было добавлено еще одно нововведение — новый ФТОТ. Честно говоря, надоело с помощью ножного насоса прокачивать соляру (такая схема у 514 — накачать в систему давления через сапун топливного бака и открутить болт на фильтре чтоб воздух спустить) и решили поставить ФТОТ с лягушкой (от Hyundai Porter):

Кстати на ФТОТе ЗМЗ-514 Евро-2 лягушка есть (и электронасос подкачивающий вдобавок), но на Евро-3 видимо решили сэкономить, хотя дизелю лягушка или другой ручной насос, встроенный в топливную систему вещь необходимая, на наш взгляд.

Ну и естественно не удержались, залили масло, подключили стартер и прочие необходимые сопли (в том числе бутылку для обратки с ТНВД, она у 27-го маленькая по диаметру) и попытались завести (ради чего все собственно и затевалось):

Итог — Ура! Работает!

Ошиблись с комментом на видео (волновались, однако). Жужжит не турбина, а вакуумный насос на генераторе, который не подключен к потребителям вакуума. Разобрались уже потом, после внимательного просмотра видео.

4. Масло, газ и защита маховика

Продолжаем процесс подключения TD27T к бортовой сети и органам управления. Как обычно, стараемся использовать конструктивные решения с применением готовых доступных деталей и минимум сложного одноразового колхоза (т.е. сварки).

Масло, датчики давления.
У TD27T предусмотрен только один датчик давления масла — аварийный. Вкручивается он прямо в блок под впускным коллектором (если быть точным, то в жидкостно-маслянный теплообменник на стенке блока за стартером). Резьба 10х1. А в УАЗе есть и лампа и прибор давления масла (показометр) — то есть нужно два датчика. Для них есть тройник, но ставить датчики внизу было не очень удобно, так как очень мало пространства между стартером и трубками форсунок. Поэтому решили использовать тормозной шланг от УАЗа. Выточили на токарнике переходник и ввернули шланг в блок:

Сверху на впускной коллектор в штатные отверстия прикрутили алюминиевый уголок, к нему второй конец шланга. В шланг ввернули уголок от топливной рампы Волги и уже в него тройник и датчики:

Датчики давления масла

Датчики работают. Аварийная лампа гаснет и прибор показывает 4 атм. на холодную на холостых.

Педаль газа
При установке TD27T пришлось вырезать часть моторного щита под выход турбины (фото по ссылке в начале), но на этой части крепилась педаль газа, поэтом упришлось придумывать новый кронштейн для нее. Сначала была мысль сместить крепление влево и сделать новую педаль, но потом возникла идея как использовать штатную педаль. Отрезали опору кронштейна педали и прикрутили к сварганеному коробу из алюминия, который установлен на месте выреза моторного щита:

Педаль газа стала на место и к ней подсоединили тросик газа в штатное отверстие. Возможно пруток педали потребуется подогнуть, но это уже мелочи, главное — педаль работает:

Педаль газа на месте.

Защиты маховика и стартера
При установке из-за разницы стыковочных размеров TD27T и коробки Даймос получилось, что нельзя было использовать штатную защиту маховика. Из остатков рифленого алюминия обшивки сварганили защиту. Крепится на нижние болты крепления коробки к переходной пластине:

Защитная пластина маховика.

Из того же материала сделали пластину и для стартера, поскольку он не полностью прикрывался колоколом коробки. Крепится на нижний удлиненный болт крепления стартера:

Сделали новую проводку для генератора и свечей (благо реле свечей уже было от 514-го). Свечи работают, прибор зарядки показывает 14 вольт на холостых.
Наш дизель с Nissan Caravan комплектуется вакуумным подсосом ТНВД. Проверили, подключив напрямую к вакуумному насосу — работает. Будем с помощью электроклапана от СРОГ 514-го делать электрическое управление подсосом из салона.

TD27T под капотом УАЗа

Теперь немного поподробнее по частям:

Самопальный маслоотделитель сделан по известной схеме — с помощью металлических губок для посуды, в качестве корпуса использован бачок для краскопульта.
Тут можно посмотреть его «взрывную схему» в натуре:

Маслоотделитель в разборе

Сито укладывается на дно, сверху губки. Масло из картера оседает на губках и стекает вниз, в коническую часть бачка. Внизу можно выкрутить пробку (самодельная из капролона) и слить масло — бачок полупрозрачный, а масло в дизеле черное, так что контролировать легко. К тому же корпус пластиковый, поэтому влага из картерных газов не будет на нем конденсироваться в мороз и потом замерзать. Чтобы подключить его к воздушному тракту был использован патрубок впускного коллектора от восьмерки (один конец подходит по диаметру ко входу турбины, а другой — к патрубкам воздушного фильтра) — в данном патрубке есть вход для штуцера, на который цепляется выходящий шланг маслоотделителя.

Для маслоотделителя был сварганен специальный кронштейн из остатков алюминиевой обшивки. Снизу на фото маслоотделитель, а сверху на впускном коллекторе подвешен пневмоклапан от СРОГа ЗМЗ-514. Его мы использовали как клапан для подсоса:

Датчик температуры вкрутили в выходной штуцер печки. С трудом открутили штуцер от термостата, вставили в токарник, засверлили, нарезали резьбу и на герметик посадили датчик. Вроде все работает и не капает. Показания адекватные — термостат держит 78 градусов и вентиляторы не включаются (514 был погорячее). Отверстие штатного датчика заглушили (его на термостате не было). Вот так поближе выглядит этот узел:

Поскольку теперь подсос управляется электричеством, а не тросом, то окончательно решился вопрос с панелью управления над «бородой». Слева тумблер подсоса, а справа ручка управления краном печки. В общем законченный дизайн.

Поскольку все необходимое подключили, естественно решили проехаться. Ощущения отличные — Зёбрик едет легко и непринужденно с самых низов, а при нажатии тапки рвет с места (сильно не разгонялись, это надо на трассу выезжать), намного лучше, чем «задумчивый» 514 дизель.

5https://www.drive2.ru/l/2092901/, https://www.drive2.ru/l/2138494/, https://www.drive2.ru/l/2187345/, https://www.drive2.ru/l/2235047/, https://www.drive2.ru/l/2286939/

Переходная плита TD27/QD32 на Dymos для УАЗ Хантер 31519

Все мы технари, руки на месте, черчению обучены, поэтому взяли, да и сняли шаблон с нашей переходной плиты. По шаблону
