Инструменты:
- Насадка на вороток 10 мм
- Насадка на вороток 15 мм
- Вороток под торцевую насадку
- Гаечный ключ рожковый 10 мм
- Отвертка плоская средняя
Детали и расходники:
- Тканьевые перчатки
- Ремень привода вспомогательных агрегатов
Примечания:
Генератор снимаем для ремонта или замены при выходе его из строя.
Перед тем как снимать генератор для замены или ремонта, необходимо точно убедиться в его неисправности. Многие новички делают большую ошибку: они просто отбрасывают клеммы с АКБ, что приводит к выходу из строя дорогостоящего узла или повреждению электрической части авто.
1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
2. Снимаем ремень привода вспомогательных агрегатов, как описано здесь.
3. Снимаем бачок гидроусилителя рулевого управления, как описано здесь.
4. Снимаем и отводим в сторону расширительный бачок ОЖ, чтобы не мешал.

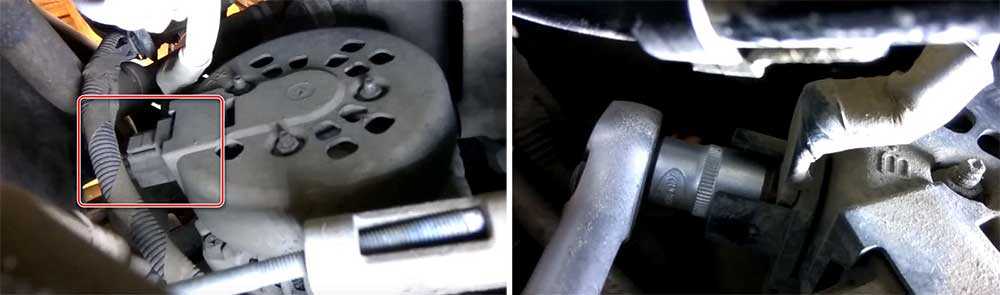

5. Нажав отверткой на фиксатор и потянув на себя, отсоединяем колодку проводов от разъема генератора Форд Фокус 2.
6. Снимаем защитный колпачок. Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора. Снимаем наконечник провода с вывода генератора.
7. Головкой «на 15» отворачиваем болт нижнего крепления генератора.
8. Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора Форд Фокус 2.
9. Вынимаем болт и снимаем кронштейн бачка гидроусилителя.
10. Снимаем генератор со шпильки.
Примечание:
Устанавливая генератор на место, сначала нужно вкрутить шпильку.
11. Вынимаем генератор Форд Фокус 2 из моторного отсека.
Маркировка генератора
12. Устанавливаем генератор в порядке, обратном снятию, при этом ремень привода вспомогательных агрегатов необходимо заменить новым.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
Источник: carpedia.club
favorite
0
share
bookmark_border
Ремонт Форд Фокус : Снятие генератора Ford Focus
- Руководства по ремонту
- Руководство по ремонту и эксплуатации Форд Фокус 1998-2005 г.в.
- Снятие генератора
Автомобили с двигателями 1,4—1,6 л
— отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;
— снимите ремень привода вспомогательных агрегатов, как описано ранее;
— снимите защитную крышку с провода генератора;
— разъедините контактный разъем и снимите провод;
— отверните снизу болты крепления;
— отверните сверху болты крепления и гайку;
— снимите генератор;
— установку генератора проводите в последовательности, обратной снятию;
— болты и гайку заверните моментом 45 Н·м;
— затяните крепление провода моментом 8 Н·м.
Автомобили с двигателями 1,8—2,0 л
— отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;
— снимите ремень привода вспомогательных агрегатов, как описано ранее;
— снимите защитную крышку с провода генератора;
— разъедините контактный разъем и снимите провод;
— отверните болт крепления расширительного бачка;
— снимите расширительный бачок с фиксатора и отведите в сторону, но так, чтобы жидкость не вытекала;
— снимите бачок гидроусилителя рулевого управления и отведите в сторону так, чтобы жидкость не вытекала;
— отсоедините контактный разъем от двигателя;
— отверните болты крепления генератора и снимите его;
— установку генератора проводите в последовательности, обратной снятию;
— заверните болты крепления генератора моментом 25 Н·м;
— затяните гайку крепления провода моментом 8 Н·м.
Автомобили с дизельными двигателями
— отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;
— снимите ремень привода вспомогательных агрегатов, как описано ранее;
— снимите крышку под двигателем;
— снимите защитную крышку с провода генератора;
— отверните гайку крепления провода и снимите его.
Автомобиль с кондиционером
Снимите компрессор кондиционера и отведите в сторону.
Крепление кронштейна шкива генератора
Отверните болты кронштейна шкива генератора.
Снятие переходника генератора
Снимите переходник генератора, ослабив 3 болта.
Снятие генератора
— отверните болты крепления генератора и снимите его;
— установку генератора проводите в последовательности, обратной снятию;
— заверните болты крепления генератора моментом 25 Н·м и переходника — 12 Н·м.
