Снятие шкворневого узла и замена шкворней автомобиля УАЗ Патриот

Устанавливаем под задние колеса башмаки, ослабляем колесные болты со стороны ремонтируемого узла

Поднимаем переднюю часть автомобиля и снимаем переднее колесо.

Откручиваем и снимаем защитный корпус и муфту отключения колеса, описано в статье – «Как снять и установить ступицу переднего колеса УАЗ Патриот».

Демонтируем суппорт тормозного механизма для этого:

Накидным ключом или головкой на 12 откручиваем два болта крепления держателя пластинчатой пружины (рис. 1), и снимаем держатель и пружину (правый болт можно просто ослабить и отвести держатель в сторону).

Накидным ключом на 19 или головкой откручиваем два болта крепления скобы тормозного механизма (рис.2) и снимаем скобу.

Головкой на 19 откручиваем верхний болт крепления тормозного суппорта, накидным ключом на 19 ослабляем нижний болт и, отводя суппорт назад, снимаем блок цилиндров тормозного механизма (рис. 3).

Подвешиваем на крючок блок цилиндров, стараясь не перекручивать тормозной шланг.

Откручиваем нижний болт крепления тормозного суппорта и снимаем его.

С помощью ударной отвертки откручиваем три винта крепления тормозного диска и снимаем тормозной диск (рис. 4).

Отворачиваем четыре гайки крепления поворотного рычага на корпусе поворотного кулака (для правого поворотного кулака) (рис. 5)

Откручиваем гайку верхнего шарового пальца шкворня (рис. 6)

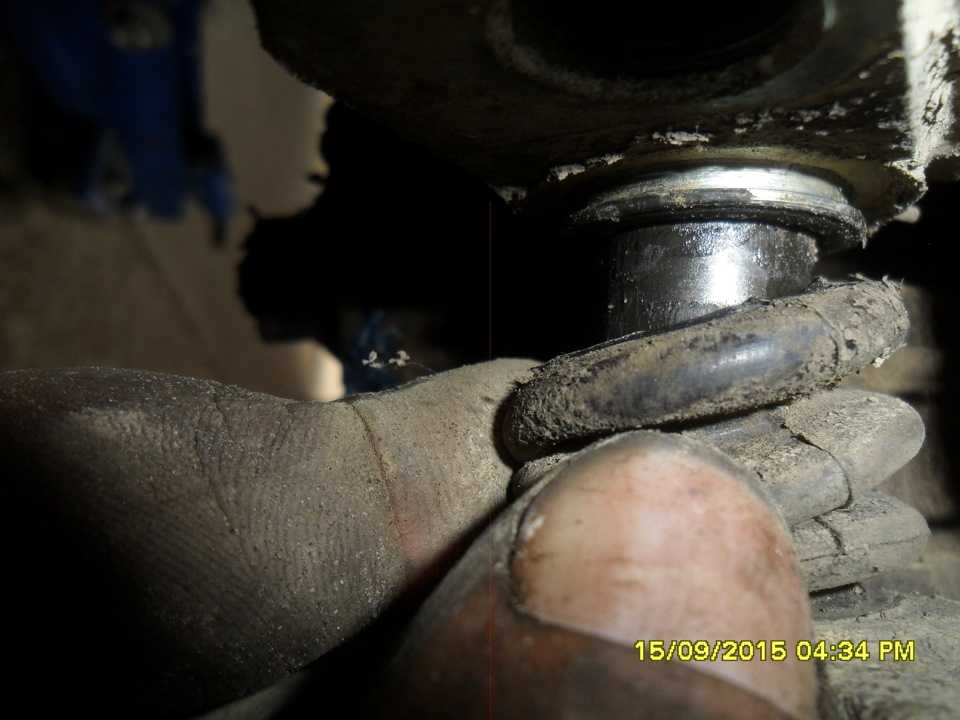

Откручиваем гайку крепления шарового пальца рычага рулевой тяги и съемником отсоединяем рулевую тягу (рис. 7).

Отсоединяем рычаг от поворотного кулака (для правого поворотного рычага), снимаем его и извлекаем прокладку (рис. 8).

Специальным ключом откручиваем зажимную втулку (рис. 9). Извлекаем зажимную втулку и верхний шкворень (при тугой посадке обстукиваем медным молотком по шкворню).

Откручиваем датчик скорости на автомобилях оборудованных АБС (рис. 10).

Откручиваем болты крепления фланца шаровой опоры к кожуху полуоси (рис. 11).

Отодвинув поворотный кулак от фланца шаровой опоры, разворачиваем поворотный кулак на 180˚ и головкой откручиваем нижнюю гайку шкворня (рис. 12).

Извлекаем шайбу и обстукиваем медным молотком по шкворню (рис. 13).

Специальным ключом откручиваем зажимную втулку нижнего шкворня (рис. 14).

Извлекаем поворотный кулак вместе с полуосью из чулка (рис. 15).

Выворачиваем девять болтов обоймы крепления манжеты поворотного кулака и выворачиваем болт ограничитель поворота колес с контргайкой.

Снимаем обойму манжеты, войлочный уплотнитель и сальник шаровой опоры (рис. 17).

Извлекаем шаровую опору из корпуса поворотного кулака (рис. 18).

Поддев отверткой, вынимаем вкладыши шкворней из опоры (рис. 19).

После этого все детали промываем и дефектируем.

Устанавливаем все детали в обратной последовательности.

Обильно смазываем сферическую поверхность шаровой опоры Литолом.

Смазываем сферическую поверхность вкладышей и устанавливаем шкворни.

Вворачиваем зажимные втулки равномерно с обеих сторон до упора шкворней в шаровую опору.

Обеспечиваем одинаковые размеры от торцов корпуса поворотного кулака до сферы шаровой опоры (рис. 20). Допускается разница не более 0,2 мм.

Поочередно затягивайте зажимные втулки, увеличивая усилие на 20–30 Нм (2,0–3,0 кгс·м).

Окончательно затяните зажимные втулки.

Заполните полости над зажимными втулками смазкой Литол-24.

Установите накладки с прокладками и затяните гайки.

Установите поворотный кулак и проверьте усилие его поворота относительно шкворней в любую сторону.

Оно должно составлять 10–15 Нм (1,0–1,5 кгс·м).

Установите детали в порядке, обратном снятию.

Отрегулируйте подшипники ступиц передних колес (см. «Как отрегулировать подшипники передних колес УАЗ Патриот»).

Снятие и установка шкворней на УАЗ Патриот: пошаговая инструкция по замене

Содержание

• 1 Причины поломки шкворней
• 2 Признаки неисправности
• 3 Разновидности, подходящие для Патриота
• 4 Как снимать старые шарниры: пошаговое руководство
  • 4. 1 Какие инструменты нам понадобятся
  • 4.2 Демонтаж шариковых шарниров
  • 4.3 Демонтаж других видов шарниров
• 5 Установка новых шкворней
  • 5.1 Регулировка устройства

На машинах Patriot для соединения поворотного кулака переднего колеса со ступицей используется стальной шкворень, который изнашивается в процессе эксплуатации. Замена шкворней на УАЗ Патриот производится владельцем самостоятельно или в условиях автосервиса. Эксплуатировать машину с поврежденными элементами рулевого управления категорически запрещено.

Элемент управления.

Причины поломки шкворней

Шкворневой узел представляет собой палец с шаром, прикрытые чашкой. Внешний обод чашки выходит из строя чаще всего. Элемент разрушается из-за естественного износа или сильных ударов, например при движении на высокой скорости по неровной дороге. В конструкции детали появляются трещины. Негативное влияние на состояние чашки оказывают дисбаланс колес и вымывание смазки из зоны трения при постоянной эксплуатации автомобиля в тяжелых дорожных условиях.

Признаки неисправности

Запчасти.

Основные признаки, указывающие на износ шкворней подвески УАЗ Патриот:

1. Появление посторонних металлических звуков при движении по пересеченной местности. При преодолении неровности со стороны переднего колеса можно услышать скрип или стук, нарастающий по мере износа пальца или вкладыша. Постоянные скрипы указывают на полный износ элемента и необходимость срочной замены.
2. Изменение положения переднего колеса. Увеличенный зазор между шаром и вкладышем приводит к заваливанию верхней кромки шины в глубь арки. Иногда, наоборот, нижняя кромка колеса завалена под автомобиль.
3. Ощутимый люфт колеса, наблюдаемый при поднятии машины на домкрате.
4. Неравномерный износ резины на передних колесах, возникающий из-за нарушения угла установки.

Читайте: как подтянуть шкворня на УАЗ Патриот

Разновидности, подходящие для Патриота

На рынке запасных частей представлены 3 разновидности шкворневых узлов для машин Патриот:

1. Устройства, используемые при комплектации на заводе. Металлический палец установлен в пластиковой обойме, что позволяет снизить вес и стоимость деталей. Узлы подходят для стандартных условий эксплуатации.
2. Изделия усиленного типа с бронзовыми вкладышами. Детали подходят для движения по шоссейным дорогам и бездорожью. Производятся узлы небольшими компаниями, специализирующимися на доводке автомобилей завода УАЗ.
3. Узел подшипникового типа. Он отличается долговечностью, не требует регулировки при установке и в процессе эксплуатации. Точность позиционирования деталей улучшает управляемость машины при движении на высоких скоростях. Есть разновидности шкворней с разными углами установки (кастор). К недостаткам относят сложность монтажа, что затрудняет замену детали в полевых условиях.

Как снимать старые шарниры: пошаговое руководство

Монтаж.

Перед проведением ремонтных работ следует разместить автомобиль на гидравлическом подъемнике или в гараже, оборудованном смотровой ямой. Допускается ремонт машины, установленной на ровной площадке. При этом под задние колеса подставляются противооткатные упоры. Для выполнения работ потребуется стандартный набор слесарного инструмента, а также комплект новых деталей. Если владелец намерен использовать шкворни на УАЗ Патриот на подшипниках, детали меняются комплектом, с левой и правой стороны автомобиля.

Популярный контент: замена шкворней уаз буханка

Существуют 3 методики ремонта:

• без снятия ступицы с автомобиля;
• с удалением поворотного кулака на УАЗ Патриот, но без разборки ступицы;
• с полной разборкой деталей, например при замене компонентов ШРУС или установке новых сальников.

Вам будет интересно почитать здесь: замена сальника переднего моста уаз патриот

Какие инструменты нам понадобятся

Для выполнения работы потребуются инструменты:

• набор рожковых ключей для 6-гранных гаек и болтов;
• комплект торцевых головок с рукояткой и динамометром;
• съемник для деталей, заводской или самодельный;
• шприц для набивки деталей смазкой;
• молоток;
• дополнительные опоры, используемые для удержания автомобиля на домкрате.

Вам будет интересно почитать здесь: домкрат для уаз патриот

Демонтаж шариковых шарниров

Для снятия шарикового узла потребуется съемник, который можно изготовить своими руками из отрезка стального П-образного профиля толщиной 4-5 мм. Ширина заготовки подбирается по размерам детали. В центре съемника сверлится отверстие под 6-гранный винт с диаметром в 2 раза больше отверстия для подачи смазки.

Алгоритм проведения работ:

1. Отвернуть масленку или защитный болт, установленный в канале для подачи смазки. Затем вывернуть 4 гайки, соединяющие сошку и поворотный кулак.
2. Легкими ударами киянкой или молотка сдвинуть сошку с посадочного места и вынуть 4 конусные шайбы.
3. Удалить сошку и снять дистанционные прокладки, позволяющие регулировать взаимное положение деталей.
4. При помощи съемника вытащить внешнюю часть шкворневого элемента из посадочного гнезда. Допускается вынимать деталь при помощи 2 монтажных лопаток, которые вставляются под предварительно вкрученный болт с шайбами. Монтировки упираются в опоры – прутки или головки для торцевого ключа одинакового диаметра.
5. Чтобы вынуть нижнюю часть узла, необходимо добраться до поворотного кулака снизу, например из смотровой ямы. Для снятия детали используется винтовой самодельный съемник, который воздействует на ее корпус, выдавливая его из посадочного отверстия.
6. Очистить поверхность поворотного кулака от грязи и старой смазки, а затем смонтировать новые детали.

Рекомендуем почитать здесь: шкворень уаз патриот

Демонтаж других видов шарниров

Демонтаж.

Последовательность действий при снятии шкворневых узлов стандартного типа:

1. Вывесить автомобиль на домкрате, установив под порог предохранительные подставки. Открутить крепления переднего колеса и снять диск с шиной со ступицы.
2. Очистить поверхность поворотного кулака от грязи при помощи металлической щетки, заржавевшие резьбовые соединения смазать специальной жидкостью WD40.
3. Открутить гайку, удерживающую верхний конец шкворня.
4. Демонтировать сошку, которая крепится 4 гайками. При снятии нужно сохранить прокладки и конусные шайбы.
5. Установить прокладку из древесины или мягкого металла, а затем нанести несколько ударов молотком. Манипуляция позволит ослабить затяжку зажимной резьбовой втулки.
6. Отвернуть втулку при помощи специального ключа, а затем извлечь палец из посадочного гнезда.
7. Аналогичным образом снять нижнюю крышку поворотного кулака, что позволит вынуть основание шкворня со сменной опорой.

Если производится полная разборка привода, следует открутить крепления тормозного суппорта и датчика АБС. Затем откручиваются болты, удерживающие внешнюю часть полуоси на балке моста. Для откручивания резьбовых соединений понадобится малогабаритная газовая горелка, пламенем которой прогревают элементы крепления. Параллельно снимается сошка, откручиваются гайки крепления шкворня. Затем, перевернув поворотный кулак с полуосью на 180°, можно производить снятие нижнего крепления шкворневого узла.

Из чулка моста следует вынуть ступицу вместе с полуосью, а затем из посадочных отверстий вытянуть шаровые пальцы. Для снятия поворотного кулака нужно демонтировать ограничитель угла поворота. Затем произвести замену втулок на пластиковые или бронзовые элементы, одновременно установив новый сальник ШРУС. Преимуществом методики является возможность очистки узла от грязи и ржавчины, хотя замена занимает больше времени и требует применения дополнительного инструмента.

Рекомендуем почитать здесь: ступица уаз буханка

Установка новых шкворней

Размещение элементов.

Для установки нового шарового узла требуется смазать нижнюю крышку и элемент с шаровой головкой консистентной смазкой. Крышка ставится в посадочное гнездо при помощи съемника для ступичных подшипников. Верхняя крышка устанавливается на штатное место таким же образом. Затем полость шкворневого узла заполняется смазкой, отверстие закрывается масленкой или болтом.

Полезный материал здесь: замена ступичного подшипника уаз патриот передний мост

Если на машине используется узел со сменными вкладышами, монтажные поверхности протираются от грязи и старой смазки. Затем в посадочное гнездо укладывается новый вкладыш. На поверхности детали имеются выступы, которые совмещаются с прорезями на основании узла. Для плотного размещения элементов используется палец с шаром, деталь ставится в выемку, а затем по резьбовой части наносится легкий удар молотком. При этом рекомендуется использовать защитную прокладку. Похожим образом устанавливается второй элемент.

Узлы заполняются смазкой, производится затяжка резьбовых втулок с моментом 70-100 Н*м. Если элементы затянуты корректно, для поворота кулака требуется приложить усилие в пределах 10-15 Н*м. На верхнюю часть поворотного кулака устанавливается сошка с прокладками и конусными шайбами, а затем крест-накрест закручиваются гайки. После монтажа нового узла необходимо проверить угол установки передних колес на специальном стенде.

Регулировка устройства

Для регулировки узлов шарикового типа используются прокладки, расположенные под корпусом сошки. Усилие прижатия крышек к шариковому элементу корректируется путем увеличения или уменьшения толщины элементов. По аналогии заменяются прокладки, расположенные под нижней крышкой поворотного кулака. Изделия стандартного типа регулируются путем затягивания зажимных гаек, корректность регулировки проверяется по усилию, необходимому для поворота кулака.

Полезный материал здесь: какие хабы лучше поставить на уаз патриот

Это Вас заинтересует: уаз патриот передняя подвеска

УАЗ «Патриот» шкворневая: описание и замена

В передней оси автомобилей ульяновского производства (в частности, на Патриоте) установлены шкворневые узлы и шарниры равных угловых скоростей, обеспечивающие передачу крутящего момента на колеса в любое положение. Чтобы узел работал правильно, вам нужно знать, как поддерживать и изменять пивот. УАЗ «Патриот» (фото узла см. в статье) также оснащается ими. Итак, давайте разберемся, для чего нужен этот элемент и как его правильно заменить.

Характеристика

Что такое стержень? УАЗ «Патриот» комплектуется этим механизмом с завода. Шкворень представляет собой стержень с шарнирным соединением шкворня и шариковой опоры. Элемент расположен в передней части автомобиля. Шкворень обеспечивает возможность управления колесами без нарушения подачи крутящего момента.

Функции

Этот механизм действует как ось, вокруг которой вращается поворотный кулак. Также шкворень является соединительным элементом, объединяющим шар и поворотный кулачок в единое целое. Шкворень обеспечивает необходимую жесткость и воспринимает моменты сил от шкворня.

Разновидности

Существует несколько типов этих механизмов:

• Заводской штифт УАЗ «Патриот». Устройство элемента предполагает наличие пластиковых вставок со сферической опорой. Производитель выпускает облегченные комплектующие, требующие регулировки зазоров. Замена шкворней на УАЗ «Патриот» своими руками производится по мере износа вкладышей. Стоимость заводских элементов от 5 до 8 тысяч рублей за комплект. Ресурс до 50 тысяч километров.
• Усиленный. Это стержень УАЗ «Патриот» новой модели. Комплектуется бронзовыми вкладышами. Часто используется любителями бездорожья. Механизм выпускается в виде ремкомплекта. Кто делает такой поворот? УАЗ «Патриот» может комплектоваться элементами от компаний «Соллерс», «Ваксойл» и «Автогидравлика». Механизм имеет пометку «для особо тяжелых нагрузок». В отличие от заводского пластика, бронза — более выносливый штифт. УАЗ «Патриот» с таким элементом отлично выдерживает ударные и вращательные нагрузки. Отзывы говорят, что у элемента ресурс 100 тысяч километров. При этом необходимо производить смазку каждые 20 тысяч. Усиленные шкворни можно приобрести за 8,5 тысяч рублей (цена за комплект).
• Подшипник. Это хороший аналоговый завод. Шкворень УАЗ «Патриот» на подшипниках не требует постоянной регулировки и имеет длительный срок службы. Стоимость такого механизма составляет 2 тысячи рублей за единицу.

Что выбрать?

Выбирая тот или иной вид запчасти, необходимо помнить, что каждый вид подходит для разных условий эксплуатации. Например, если вы ездите в основном по городу, вам необходимо купить шкворневой подшипник. УАЗ «Патриот», оснащенный таким механизмом (с пластиковыми вставками), управляется очень легко. Если вы часто ездите при отсутствии дорог, используйте элементы с бронзовыми вкладышами. Однако учтите, что первые 2 тысячи километров руль будет очень тугим. По истечении этого срока механизм окончательно заработает и будет готов к полноценной работе. Несущие шкворни имеют усредненные характеристики на асфальте и грунтовой дороге. Отзывы советуют приобретать продукцию алтайской компании «Ваксойл». Она предлагает шкворни с углом кастора +8. Это значительно облегчает управление автомобилем.

Почему не получается?

Этот механизм выходит из строя из-за разрушения ободка чашек, закрывающего шар. В какой-то момент эта часть просто расщепляется. Как только деталь теряет форму и прочность, возникает люфт. Определить поломку можно по характерному стуку и скрипу механизма в передней части автомобиля. Также деталь выходит из строя из-за естественной усталости металла.

Чем заменить? Инструменты

Для замены шкворня на автомобиле УАЗ Патриот потребуются следующие инструменты:

• Набор головок с трещоткой.
• Набор автомобильных ключей.
• Шприц для смазывания солидолом или литолом.
• Молоток.
• Съемник.
• Набор новых шкворней.

Важным моментом является то, что механизм меняется попарно, даже если соседний элемент исправен.

Инструкция

Итак, как заменить этот механизм самостоятельно? Изначально автомобиль устанавливается на яму или подъемник. Далее нужно вывесить переднее колесо с плохой шкворней. Затем нужно добраться до сошки рулевой тяги. Гайки необходимо откручивать ключом «на 24». Также снимается смазочный болт штифта. На автомобилях УАЗ «Патриот» расположен посередине (между болтами рулевой тяги). Теперь нам нужно снять верхнюю крышку шкворня. Чтобы его выдавить, нужно использовать съемник. Вверните инструментальный болт в смазочное отверстие. Далее гайка съемника будет двигаться вниз по пути резьбы, тем самым подтягивая крышку шкворня вверх. Так мы извлекаем его из корпуса кулака. Таким же образом прижимается нижняя часть элемента. Далее снимаем шар и тщательно очищаем поворотный кулак от грязи и пыли. Устанавливаем новый шкворневой узел. Важный момент – перед установкой механизм необходимо обильно обработать смазкой. Это «Литол-24», или солидол. После этого нижняя крышка на месте. Крепится на болтах шарнира рулевой тяги. Последний также крепится к посадочному месту, а его гайки затягиваются, плотно вдавливая крышку в корпус. Затем устанавливается верхняя крышка. Она не будет сидеть в корпусе на полную катушку. Поэтому нужно аккуратно постучать по нему молотком. Далее шкворневой узел «шприцуется» через специально отведенное отверстие. Затем в него вкручивается резьбовая пробка. После установки сошки рулевой тяги колесо устанавливается на место. Автомобиль снят с домкрата. Аналогичную операцию проделываем с соседним поворотным механизмом автомобиля УАЗ Патриот.

Дополнительные рекомендации

При замене этого механизма старайтесь не перекашивать верхнюю крышку при ее установке. Для этого его лучше втянуть в корпус 4 болтами, и закрутить их крест-накрест. Однако даже при правильной технологии монтажа возле крышки все равно останется небольшой зазор. Если туда попадет вода, узел быстро выйдет из строя. Поэтому так важно обеспечить герметичность соединения. Для этого установите несколько резиновых прокладок. Их можно сделать самостоятельно, из велосипедной или автомобильной камеры. В процессе эксплуатации элемент «привыкает» и необходимость в прокладках отпадает – через 500 километров пробега проверяем зазор, снимаем резиновые элементы и полностью затягиваем болты. Крышка должна сидеть плотно, без зазоров.

Почему нельзя сразу затянуть новую деталь? Все очень просто — он может расколоться. Поэтому ждем, пока деталь полностью израсходуется, используя те же прокладки. Еще момент – если вы устанавливаете усиленные шкворни с бронзовыми вкладышами, не забывайте их регулировать через тысячу километров. Обкатка должна проводиться в щадящем режиме. При правильной установке элемент прослужит около ста тысяч километров.

Заключение

Итак, мы выяснили, что такое шкворни и как их заменить на автомобиле УАЗ «Патриот». Как видите, вы можете сделать это самостоятельно. Однако для этого нужен специальный съемник. Не забываем про зазоры (заделываем их прокладками), над которыми впоследствии будут работать.
