Выставляем метки ГРМ на Шевроле Ланос: фото и видео

Многие автомобилисты сталкивались с понятием – метки газораспределительного механизма. Только вот, не все понимают, зачем они нужны и на какие процессы влияют. Ответ кроется в самом названии.

Содержание

• 1 Зачем нужны метки газораспределительного механизма?
  • 1.1 А что если выставить не правильно?
  • 1.2 Как выставить метки на Шевроле Ланос
• 2 Выводы

Зачем нужны метки газораспределительного механизма?

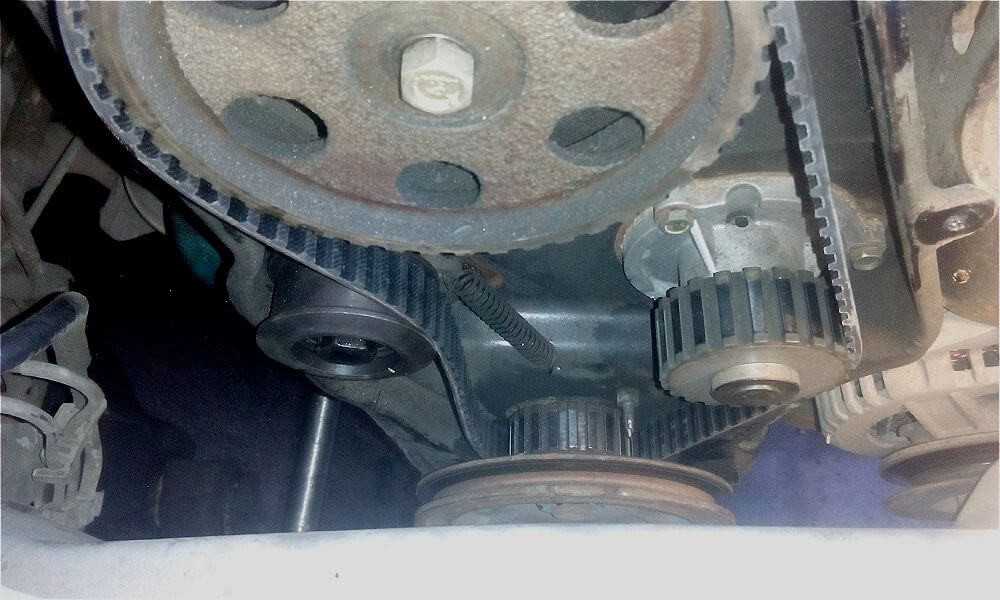

Схема расположения меток ГРМ.

Метки газораспределительного механизма – это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.

А что если выставить не правильно?

Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:

• Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как – повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
• Все помнят, что бывает при обрыве ремня ГРМ – гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
• Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.

Как выставить метки на Шевроле Ланос

Метка коленвала.

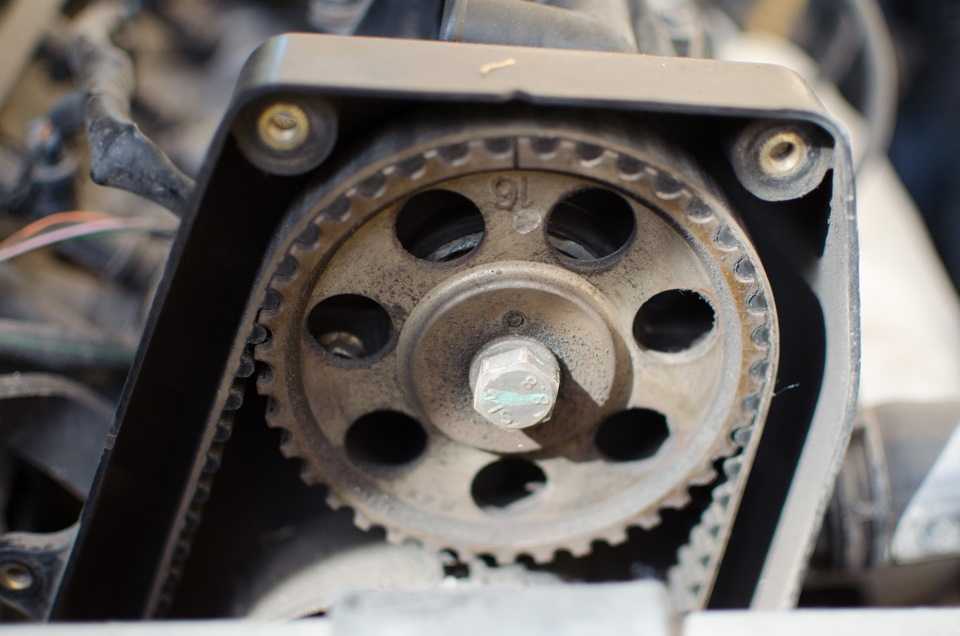

Метка распредвала.на Шевроле Ланос

Выставляются метки газораспределительного механизма достаточно просто. Рассмотрим последовательность действий:

1. Для начала необходимо демонтировать защитную крышку ГРМ. Чтобы это сделать стоит открутить крепежные болты. Конечно, проще всего, это делается на снятом двигателе, но если нужно заменить только ремень и ролик, то нецелесообразно демонтировать весь силовой агрегат.

   Двигатель снятый с автомобиля.

   Демонтаж кожуха ГРМ.

2. При помощи головки на 17, крутим болт шкива коленчатого вала до тех пор, пока метка шкива распределительного вала не станет напротив метки на крышке газораспределительного механизма. В этом случае, значит, что первый поршень достиг ВТМ.

   Вороток и шкив коленчатого вала, который нужно крутить по часовой стрелке.

3. Метка на шкиве привода вспомогательных узлов, также должна совпадать с меткой на блоке цилиндров. Шкив распредвала фиксируется от проворачивания, и выполняются последующие операции.

   Совпадение меток ГРМ на шкиве привода дополнительных агрегатов.

   Совпадение меток ГРМ на шкиве распредвала и крышке ГРМ.

Вот так, легко и просто выставляются метки ГРМ.

Выводы

Выставить метки ГРМ достаточно просто. Необходимо только следовать инструкциям. Если обнаружилось, что газораспределительный механизм сбит, необходимо обратиться в автосервис, для проведения диагностики и ремонта.

Замена ремня ГРМ (как проверить и заменить ремень ГРМ) Шевроле Ланос / ЗАЗ Шанс

Ремень ГРМ — имеет зубчатый профиль. Это предотвращает возможность его проскальзывания на шкивах, которые тоже имеют зубцы. Ремень нужен для обеспечения связи между коленвалом и распредвалом (вал газораспределения). Так же ремень приводит в работу водяной насос (помпу). Натяжение ремня обеспечивает натяжной ролик. У ролика должна быть чистая и гладкая поверхность, без каких либо заусенцев. Он должен вращаться ровно, без заеданий.

Примечание: Имейте ввиду что в зависимости от типа двигателя и версии автомобиля, ремни ГРМ имеют отличия. Уточните при покупке, модификацию вашего автомобиля и вариант двигателя. Используйте для уточнения VIN номер.

Так выглядят малозаметные надрывы ремня ГРМ рядом с зубцами, при проверке на перегиб.
Его пробег всего 5 тыс. км. Понятно, что такой ремень эксплуатировать нельзя.

Новый ремень ГРМ при таком же изгибе выглядит так:

Регламент для замены ремня ГРМ (sens, lanos, chance) 60-80 тыс. км, однако автомеханики рекомендуют менять через 60 тыс. км, независимо от того, как хорошо внешне выглядит ремень. Так же ремень заменяется через 6 лет работы, независимо от пробега. При замене ремня, заменяется и его натяжной ролик. Кроме того через 50 тыс. км. пробега нужно проверить состояние ремня. При наличии любых типов повреждения, износа обнажающего нити или замасливания — ремень заменяется. При наличии следов масла, необходимо найти причину их появления.

Проверка ремня ГРМ (без снятия)

Проверку проводят только на холодном двигателе!

Отворачиваем верхнюю крышку механизма ГРМ ( 4 болта «на 10»)

Отведя крышку в сторону осматриваем ремень на повреждения.

Для проверки натяжения ремня, потребуется снять воздушный фильтр и полностью отвинтить крышку ГРМ (возможно, также понадобится снять верхнюю декоративную крышку двигателя).
Натяжение проверяется с помощью перекручивания ремня вокруг оси двумя пальцами руки, в месте показанном на рисунке. Хотя точное натяжение проверяется с помощью приборов, с помощью рук его правильность можно определить так: ремень должен закручиваться вокруг своей оси на 90^о.

Перетянутый ремень приводят к его ускоренному износу, так же износу натяжного ролика и водяного насоса. Недотянутый ремень может привести к тому что ремень проскользнёт по зубцам на несколько делений, а это приведёт к нарушению фаз газораспределения. Как натянуть или ослабить ремень ГРМ описано ниже, после операций по замене.

Замена ремня ГРМ

Для замены ремня ГРМ снимаем корпус воздушного фильтра и правое колесо.

Снимаем ремень компрессора кондиционера и ремень генератора.
Полностью снимаем переднюю крышку газораспределительного механизма.

За болт шкива, головкой «на 17» проворачиваем коленвал по часовой стрелке…

до тех пор пока метка на шкиве распредвала, не совпадёт с меткой установленной на задней крышке механизма ГРМ:

Метка на шкиве вспомогательных агрегатов при этом должна находиться напротив метки на нижней передней крышке привода ГРМ:

Снимаем насос гидроусилителя
рулевого управления.
Головкой «на 17» отворачиваем болт крепления шкива вспомогательных агрегатов. Чтобы
удержать коленчатый вал от проворачивания, помощник должен включить
пятую передачу и нажать на педаль
тормоза.
Вынимаем болт с шайбой и снимаем шкив привода вспомогательных агрегатов.

Еще раз проверьте совпадение метки на зубчатом шкиве
распредвала с меткой (прорезью)
на задней крышке газораспределительного механизма (см. фото выше).

При
правильно установленных фазах механизма газораспределения, метка на зубчатом шкиве коленвала должна быть напротив метки (прорези) на задней крышке газораспределительного механизма:

Головкой «на 10» отворачиваем три болта крепления нижней передней крышки механизма ГРМ и снимаем её:

Ослабляем натяжение ремня ГРМ, поворачивая отверткой по часовой
стрелке (преодолевая сопротивление пружины), подвижную
планку натяжного ролика до тех пор,
пока отверстие в ней не совпадёт с отверстием в кронштейне ролика и вставляем в оба отверстия
штифт подходящим диаметром 4,0–4,5 мм (например заднюю часть сверла или простой винт).

Снимаем ремень ГРМ с механизма зубчатых шкивов распредвала, коленвала и насоса.

Головкой «на 12» отворачиваем натяжной ролик от блока цилиндров и снимаем его:

Примечание: если вы разбирали механизм только для замены натяжного ролика, то ремень ГРМ снимать необязательно.

Устанавливаем новый натяжной ролик в обратном порядке.
Перед установкой ремня вспомогательных агрегатов убедитесь
в совпадении меток на
зубчатых шкивах коленвала и распредвала с соответствующими им метками (прорезями) на задней крышке
газораспределительного механизма.

В этом положении надеваем ремень на зубчатый шкив коленвала. Заводим заднюю ветвь
ремня за натяжной ролик и надеваем
ремень на шкивы водяного насоса и распредвала, при этом следя чтобы передняя ветвь ремня не провисала.
Вынимаем штифт из отверстий подвижной планки и кронштейна натяжного ролика.
Устанавливаем шкив вспомогательных агрегатов и заворачиваем
болт его крепления. Поворачиваем коленвал
(за болт) на два оборота по часовой стрелке.

Если при этом указатель 1 подвижной планки натяжного ролика совпал с выемкой 2 на кронштейне, то натяжение ремня ГРМ в
порядке. Если нет – регулируем натяжение ремня
с помощью поворота водяного насоса.

Регулировка натяжения ремня ГРМ

Для этого шестигранным ключом «на 5» ослабляем
три винта крепления водяного насоса.

Натяжение ремня ГРМ изменяется при повороте корпуса насоса
в его гнезде. Повернуть насос можно за шестигранник «на 41» на его корпусе.

Для поворачивания насоса, из листа металла можно самому изготовить такое приспособление:

Устанавливаем приспособление таким образом …чтобы его «лапки» плотно охватили шестигранник насоса, после чего используем приспособление как рычаг.

Насос за шестигранник также можно повернуть большими раздвижными пассатижами.

Поворачиваем насос против часовой
стрелки до момента совмещения указателя подвижной планки натяжного
ролика с выемкой на кронштейне ролика.

В этом положении затягиваем винты
крепления насоса охлаждающей жидкости. Поворачиваем коленчатый вал
по часовой стрелке на два оборота
и проверяем совпадение установочных меток валов. При необходимости
повторяем операцию. Убеждаемся в
отсутствии течи из-под насоса охлаждающей жидкости. Если требуется,
заменяем уплотнительное кольцо корпуса насоса.

Дальнейшую сборку проводим в обратной последовательности.

Заполняем рабочей жидкостью гидропривод усилителя рулевого управления и удаляем из него воздух. Доводим
до нормального уровень охлаждающей
жидкости.

Замена ремня ГРМ Chevy Aveo

Резиновый ремень ГРМ используется в двигателе 1,6 л E-TECH II 2004 года выпуска и новее Chevrolet Aveo. Двигатель представляет собой конструкцию с двумя верхними распредвалами и одним ремнем ГРМ спереди. Компоновка довольно обычная, с натяжным шкивом и натяжителем, удерживающим ремень на месте, и водяным насосом с ременным приводом на передней части блока. Ремень ГРМ спрятан под двухсекционной крышкой.

Рекомендованный производителем интервал «проверки» ремня ГРМ на данном конкретном двигателе составляет 30 000 миль, а рекомендуемый интервал замены — 60 000 миль.

Многие автомобилисты не знают об этих рекомендациях и обычно ничего не предпринимают до тех пор, пока ремень ГРМ не выйдет из строя, что является плохой новостью, поскольку двигатель 1,6 л E-TECH II является двигателем с помехами. Если ремень ГРМ порвется, один или несколько клапанов ударятся о поршни и повредят двигатель. Ремонт может потребовать замены одного или нескольких клапанов, возможно поршня или двух, а может быть и всей ГБЦ. Счет за ремонт легко может составить от 1600 до 2000 долларов за запчасти и работу.

AVEO НЕИСПРАВНОСТЬ РЕМНЯ ГРМ

Некоторые из OEM-ремней ГРМ на этих двигателях даже не прошли отметку в 60 000 миль. Были многочисленные сообщения о выходе из строя ремней ГРМ на пробеге от 40 000 до 50 000 миль.

В октябре 2006 г. компания General Motors выпустила бюллетень по техническому обслуживанию (TSB 06-06-01-021), предлагая автомобилистам бесплатную замену ремня ГРМ (только детали, без учета работ) для автомобилей с пробегом от 30 000 до 55 000 миль. одометр, который все еще имеет оригинальный ремень ГРМ. В GM заявили, что хотят проверить оригинальные ремни на наличие возможных дефектов. Предложение бесплатного ремня действует только в течение ограниченного времени и не распространяется на автомобили с пробегом более 55 000 миль на оригинальном ремне. GM заявляет, что владелец транспортного средства несет ответственность за надлежащее техническое обслуживание своего автомобиля, а также за проверку ремня ГРМ через 30 000 миль и замену через 60 000 миль. Следовательно, если ремень ни разу не меняли и он рвется, то это тоже печально.

CHEVY AVEO ПРОВЕРКА РЕМНЯ ГРМ

Если вы ездите на Авео, вам следует осмотреть ремень ГРМ, если он никогда не проверялся. Если автомобиль проехал более 60 000 миль, а ремень ни разу не менялся, вам следует без промедления заменить ремень ГРМ.

Сменные ремни для этого двигателя стоят примерно столько же, сколько и для других двигателей (рекламная цена GM составляет около 90 долларов за новый ремень, P/N 96417177). Цены на запасной ремень на вторичном рынке могут варьироваться от 30 до 65 долларов и более.

Другие детали, которые также следует заменить при замене ремня ГРМ, включают натяжитель (деталь № 96350550), промежуточный шкив (деталь № 96350526) и водяной насос (деталь № 96352650). В некоторых случаях охлаждающая жидкость, капающая из протекающего уплотнения водяного насоса, попадала в подшипники натяжителя, в результате чего натяжитель захватывал и рвал ремень ГРМ. Работа по замене ремня, шкивов и водяного насоса занимает около 2 часов, поэтому с учетом деталей общий счет за ремонт может составить от 400 до 600 долларов, если вы платите механику, который сделает эту работу за вас. Хотя это дорого, это, безусловно, стоит меньше, чем замена головки блока цилиндров, если ремень ГРМ порвется и повредит клапаны.

ЗАМЕНА РЕМНЯ ГРМ

Как и при всех работах по замене ремня ГРМ, необходимо снять крышку ремня ГРМ в передней части двигателя. Но сначала вам нужно избавиться от некоторых других частей. Начните с отключения аккумулятора. Затем снимите разъем датчика температуры впускного воздуха (IAT), трубку воздухозаборника с корпуса дроссельной заслонки, трубку сапуна с крышки клапана и корпус воздушного фильтра. Затем снимите правое переднее колесо, чтобы вы могли снять брызговик позади него.

Убрав эти другие детали, вы можете снять поликлиновой ремень, а затем болт шкива коленчатого вала и шкив коленчатого вала (вам, вероятно, понадобится съемник, чтобы снять шкив с передней части коленчатого вала).

Далее можно снять верхнюю крышку ремня ГРМ, затем нижнюю крышку. Болты насоса гидроусилителя руля также должны быть выкручены.

Вставьте болт шкива коленчатого вала обратно в конец коленчатого вала и поверните кривошип так, чтобы совместить метку на шкиве ремня привода ГРМ с выемкой в ​​нижней части задней крышки ремня привода ГРМ (метка должна быть направлена ​​прямо вниз) .

Теперь можно ослабить болты водяного насоса и повернуть насос против часовой стрелки с помощью специального инструмента J42492-A (KM-421-A), чтобы снять натяжение ремня. Теперь ремень ГРМ можно снять. Не нарушайте положение шкивов коленчатого или распределительного вала, пока новый ремень не будет на месте.

Как мы уже говорили ранее, неплохо было бы также заменить водяной насос, натяжной ролик и натяжной ролик.

УСТАНОВКА НОВОГО РЕМНЯ ГРМ

Следующее взято прямо из сервисной литературы Chevy:

1. Совместите установочную метку на шестерне коленчатого вала с выемкой в ​​нижней части задней крышки ремня привода ГРМ.

Важно: Убедитесь, что установочный штифт шестерни выпускного распределительного вала (1) находится примерно в положении на 11 часов.

2. Совместите установочные метки на шестернях распределительных валов.

3. Установите ремень ГРМ.

4. Поверните насос охлаждающей жидкости по часовой стрелке с помощью J 4249.2-А.

5. Вращайте насос охлаждающей жидкости по часовой стрелке до тех пор, пока указатель регулировочного рычага автоматического натяжителя ремня ГРМ не совместится с пазом в кронштейне автоматического натяжителя ремня ГРМ.

6. Затяните болты крепления насоса охлаждающей жидкости.

7. Проверните коленчатый вал на 2 полных оборота по часовой стрелке, используя болт шкива коленчатого вала.

8. Ослабьте болты крепления насоса охлаждающей жидкости.

9. Вращайте насос охлаждающей жидкости до тех пор, пока указатель регулировочного рычага автоматического натяжителя ремня ГРМ не совместится с указателем на кронштейне автоматического натяжителя ремня ГРМ.

10. Затяните болты крепления насоса охлаждающей жидкости. Затяните болты крепления насоса охлаждающей жидкости до 10 Нм (89 фунто-дюймов).

GM рекомендует дважды провернуть коленчатый вал после первоначальной регулировки, чтобы убедиться, что все установочные метки правильно совмещены. Они также рекомендуют ослабить болты водяного насоса и снова повернуть водяной насос по часовой стрелке, чтобы убедиться, что указатель натяжителя совмещен с выемкой в ​​кронштейне. Вам не нужен ослабленный натяжитель, потому что это может привести к проскальзыванию ремня и скачку времени. Вы также не хотите, чтобы ремень был слишком туго натянут, потому что это может сократить срок службы подшипников вала водяного насоса и уплотнения, а также ремня ГРМ.

После того, как ремень был правильно натянут и дважды проверен, чтобы убедиться, что установочные метки правильно совмещены, вы можете собрать все обратно в порядке, обратном тому, в котором он был разобран. Рекомендуемый крутящий момент для болта шкива коленчатого вала составляет 70 фут-фунтов. (95 Нм) плюс поворот на 30 градусов, за которым следует последний поворот еще на 15 градусов (для точности используйте динамометрический ключ и угломер).

Кроме того, при повторной установке правого переднего колеса на автомобиль используйте динамометрический ключ для зажимных гаек.

Наконец, проверьте ремень ГРМ через 30 000 миль и замените его еще раз через 120 000 миль и еще раз через 180 000 миль.

Другие статьи о ремнях ГРМ

Обновление информации о цепях и ремнях ГРМ

Гарантия на ремень ГРМ

Обслуживание ремня ГРМ GM

Ремни и цепи ГРМ Ford

Ремни ГРМ Toyota и Honda

Щелкните здесь, чтобы просмотреть дополнительные технические статьи Carley Automotive

Обязательно посетите другие наши веб-сайты:

Auto Repair

Carley Automotive Software

OBD2HELP

СРЕДОВАНИЕ

Scantoolhelp.com

CODES

CHEVY AVEO-Служба.

Как правило, General Motors использует на большинстве своих двигателей цепи ГРМ, а не ремни ГРМ. Цепи ГРМ долговечны и надежны, и не имеют рекомендуемого интервала замены. С ремнями ГРМ не так.

Одним из двигателей GM, в котором используется резиновый ремень ГРМ, является двигатель E-TECH II объемом 1,6 л в Chevrolet Aveo 2004 года и новее. Aveo — это экономичный автомобиль начального уровня, произведенный в Южной Корее для Chevrolet компанией Daewoo Motors (которую General Motors приобрела несколько лет назад после того, как Daewoo объявила о банкротстве).

Двигатель Aveo имеет конструкцию с двумя верхними распредвалами и одним ремнем ГРМ спереди. Компоновка довольно обычная, с натяжным шкивом и натяжителем, удерживающим ремень на месте, и водяным насосом с ременным приводом на передней части блока. Ремень ГРМ спрятан под двухсекционной крышкой.

Рекомендуемый производителем интервал «проверки» ремня ГРМ на данном двигателе составляет 30 000 миль, а рекомендуемый интервал замены — 60 000 миль.

Многие автомобилисты не знают об этих рекомендациях и, как правило, ничего не предпринимают до тех пор, пока ремень ГРМ не выйдет из строя, что является плохой новостью, поскольку двигатель 1,6 л E-TECH II является двигателем с помехами. Если ремень ГРМ порвется, один или несколько клапанов ударятся о поршни и повредят двигатель. Ремонт может потребовать замены одного или нескольких клапанов, возможно поршня или двух, а может быть и всей ГБЦ. Счет за ремонт легко может составить от 1600 до 2000 долларов за запчасти и работу.

Что еще хуже, некоторые из OEM-ремней ГРМ на этих двигателях даже не прошли отметку в 60 000 миль. Были многочисленные сообщения о выходе из строя ремней ГРМ на пробеге от 40 000 до 50 000 миль.

В октябре 2006 г. компания General Motors выпустила бюллетень по техническому обслуживанию (TSB 06-06-01-021), предлагая автомобилистам бесплатную замену ремня ГРМ (только детали, без учета работ) для автомобилей с пробегом от 30 000 до 55 000 миль. одометр, который все еще имеет оригинальный ремень ГРМ. В GM заявили, что хотят проверить оригинальные ремни на наличие возможных дефектов. Предложение бесплатного ремня действует только в течение ограниченного времени и не распространяется на автомобили с пробегом более 55 000 миль на оригинальном ремне. GM заявляет, что владелец транспортного средства несет ответственность за надлежащее техническое обслуживание своего автомобиля, а также за проверку ремня ГРМ через 30 000 миль и замену через 60 000 миль. Следовательно, если ремень ни разу не меняли и он рвется, то это тоже печально.

Если у вас есть клиент, который водит Aveo, вы должны обязательно проверить, проверялся ли когда-либо ремень ГРМ или заменялся ли он. Если автомобиль проехал более 60 000 миль, а ремень ни разу не менялся, вы должны сообщить своему клиенту, что ремень необходимо заменить — и чем раньше, тем лучше.

Сменные ремни для этого двигателя стоят примерно столько же, сколько и для других двигателей (рекламная цена GM составляет около 90 долларов за новый ремень, P/N 96417177). Цены на запасной ремень на вторичном рынке могут варьироваться от 30 до 65 долларов и более.

Другие элементы, которые также следует заменить при замене ремня ГРМ, включают натяжитель (деталь № 96350550), промежуточный шкив (деталь № 96350526) и водяной насос (деталь № 96352650). В некоторых случаях охлаждающая жидкость, капающая из протекающего уплотнения водяного насоса, попадала в подшипники натяжителя, в результате чего натяжитель захватывал и рвал ремень ГРМ.

Работа по замене ремня, шкивов и водяного насоса занимает около двух часов, поэтому общий счет за ремонт с учетом запчастей может составить от 400 до 600 долларов, что намного дешевле, чем тянуть головку для устранения повреждения, вызванного обрывом цепи привода ГРМ. . Тем не менее, это может быть непросто, потому что люди, которые покупают эти автомобили, пытаются сэкономить деньги, а не тратить их. Но попытка обойтись как можно дешевле, экономя на рекомендуемом обслуживании, может быть очень дорогостоящей для этого конкретного автомобиля.

Ремень ГРМ R&R Как и при всех работах по замене ремня ГРМ, необходимо снять крышку ремня ГРМ в передней части двигателя. Но сначала вам нужно избавиться от некоторых других частей. Начните с отключения аккумулятора. Затем снимите разъем датчика температуры впускного воздуха (IAT), трубку воздухозаборника с корпуса дроссельной заслонки, трубку сапуна с крышки клапана и корпус воздушного фильтра. Затем снимите правое переднее колесо, чтобы вы могли снять брызговик позади него.

Убрав эти другие детали, вы можете снять поликлиновой ремень, а затем болт шкива коленчатого вала и шкив коленчатого вала (вам, вероятно, понадобится съемник, чтобы снять шкив с передней части коленчатого вала).

Далее можно снять верхнюю крышку ремня ГРМ, затем нижнюю крышку. См. рис. 1 . Болты насоса гидроусилителя руля также должны быть выкручены.

Вставьте болт шкива коленчатого вала обратно в конец коленчатого вала и поверните кривошип так, чтобы совместить метку на шкиве ремня привода ГРМ с выемкой в ​​нижней части задней крышки ремня привода ГРМ (метка должна быть направлена ​​прямо вниз ). См. рис. 2 . Теперь вы можете ослабить болты водяного насоса и повернуть насос против часовой стрелки с помощью специального инструмента J42492-A (KM-421-A), чтобы снять натяжение ремня. Теперь ремень ГРМ можно снять. Не нарушайте положение шкивов коленчатого или распределительного вала, пока новый ремень не будет на месте.

Как мы уже говорили ранее, рекомендуется также заменить водяной насос, натяжной ролик и натяжной ролик.

После установки новых деталей используйте J42492-Инструмент для вращения водяного насоса по часовой стрелке, чтобы натянуть ремень ГРМ. См. рис. 3 . Продолжайте вращать водяной насос по часовой стрелке до тех пор, пока указатель рычага регулятора на автоматическом натяжителе ремня ГРМ не совместится с пазом в кронштейне натяжителя. Теперь можно затянуть болты водяного насоса. GM рекомендует дважды провернуть коленчатый вал в этот момент, чтобы убедиться, что все установочные метки правильно совмещены. Они также рекомендуют ослабить болты водяного насоса и снова повернуть водяной насос по часовой стрелке, чтобы убедиться, что указатель натяжителя совмещен с выемкой в ​​кронштейне. См. рис. 4 . Вам не нужен ослабленный натяжитель, потому что это может привести к проскальзыванию ремня и скачку времени. Вы также не хотите, чтобы ремень был слишком туго натянут, потому что это может сократить срок службы подшипников вала водяного насоса и уплотнения, а также ремня ГРМ.

После того, как ремень будет правильно натянут и дважды проверен, чтобы убедиться, что установочные метки правильно совмещены, вы можете собрать все обратно в порядке, обратном снятию. Рекомендуемый крутящий момент для болта шкива коленчатого вала составляет 70 футо-фунтов. (95 Нм) плюс поворот на 30° с последующим окончательным поворотом еще на 15° (для точности используйте динамометрический ключ и угломер).

Кроме того, при повторной установке правого переднего колеса на автомобиль используйте динамометрический ключ для зажимных гаек.

И, наконец, посоветуйте своему покупателю повторно проверить ремень ГРМ по прошествии еще 30 000 миль и заменить его во второй раз через 120 000 миль, а затем каждые 60 000 миль до тех пор, пока автомобиль остается на дороге.

Советы по установке зубчатых ремней Opel

Двигатель Opel Vectra B 1.6i 16 V и другие двигатели Ecotec аналогичного рабочего объема, разработанные GM, устанавливаются на автомобили в США и во всем мире. Обычно замена ремня ГРМ не представляет проблем даже для техников, не имеющих практики в замене таких ремней. Тем не менее, при регулировке ролика натяжителя часто допускают серьезные ошибки. Вот несколько простых для понимания советов по установке, чтобы замена ремня прошла максимально гладко.

Совет: При каждой замене ремня ГРМ следует проверять масляный насос на наличие трещин в месте крепления натяжного ролика.

Удаление:

1. Сначала определите точный тип автомобиля и прочитайте код двигателя на блоке цилиндров.

2. Отсоедините аккумуляторную батарею и поднимите автомобиль домкратом.

3. Отсоединить штекер воздушной массы, полностью снять воздушный фильтр.

4. Теперь снимите верхнюю крышку ремня (Фото 1, слева).

5. Ослабьте натяжение поликлинового ремня по часовой стрелке и снимите его.

6. Снимите правое переднее колесо, демонтируйте панель колесной ниши и снимите демпфер крутильных колебаний/ременный шкив. (Фото 2)

7. Теперь снимите нижнюю крышку ремня. (Фото 1)

8. Поверните двигатель в положение верхней мертвой точки (ВМТ). Положение ВМТ достигается, когда метка коленчатого вала направлена ​​вертикально вниз на метку 9 на корпусе.0143 (Фото 3) и метки шкива распределительного вала направлены друг к другу горизонтально.
